다이오드 모듈 SKKE 세미크론 대체품

다이오드 모듈 SKKE 세미크론은 단일 반도체 토폴로지(스위치 하나)인 단일 다이오드(SKKE)로 모놀리식 설계가 되어 있습니다. 최대 1360A의 부하와 최대 2200V의 역 펄스 전압을 가진 DC 및 AC 회로에 사용됩니다.

다이오드 모듈 AMKE AS ENERGI^TM는 SKKE 세미크론의 대체품, 동급 및 대체 반도체 장치입니다.

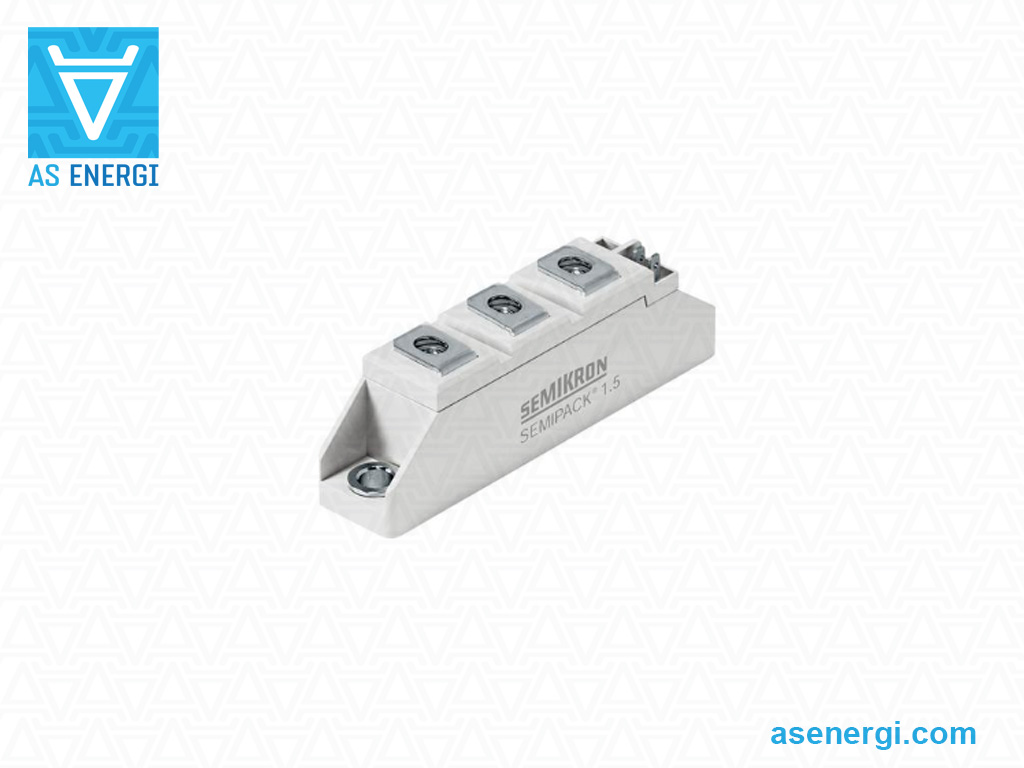

정류기 모듈은 산업 표준 하우징인 세미팩에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.

이 모듈은 비용 및 성능 최적화 애플리케이션의 특정 요구 사항을 충족하는 고신뢰성 압력 접촉 및 솔더 본드 기술로 설계 및 조립됩니다.

다이오드 모듈은 전력 및 제어 장치, 전기 드라이브, 전력 조정기, AC 조정기, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며 AC 컨버터용 정류기로도 사용됩니다.

당사는 다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

다이오드 모듈 SKKE 및 교체품의 일반 사양

시리즈	유형	I_T(AV)M	V_RRM V_DRM	I_TSM I_FSM	I²t	V_T(TO)	r_T	R_th(j-c)	W	패키지, 치수	교체 AS ENERGI^TM	데이터 시트
시리즈	유형	A	V	A	A²·s	V	mΩ	K/W	g	mm	교체 AS ENERGI^TM	PDF

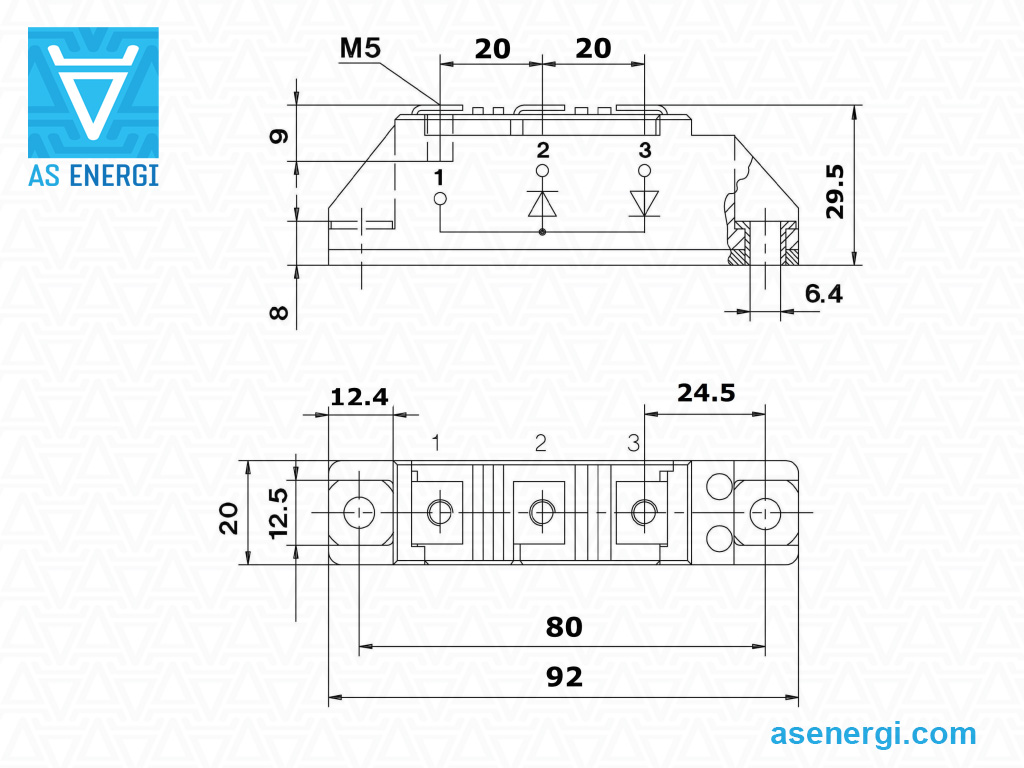

SKKE 81	SKKE 81/08	82	800-1600	1750	15000	0.85	1.8	0.4	95	패키지 1 93x20x30	AMKE81-08
	SKKE 81/12										AMKE81-12
	SKKE 81/16										AMKE81-16

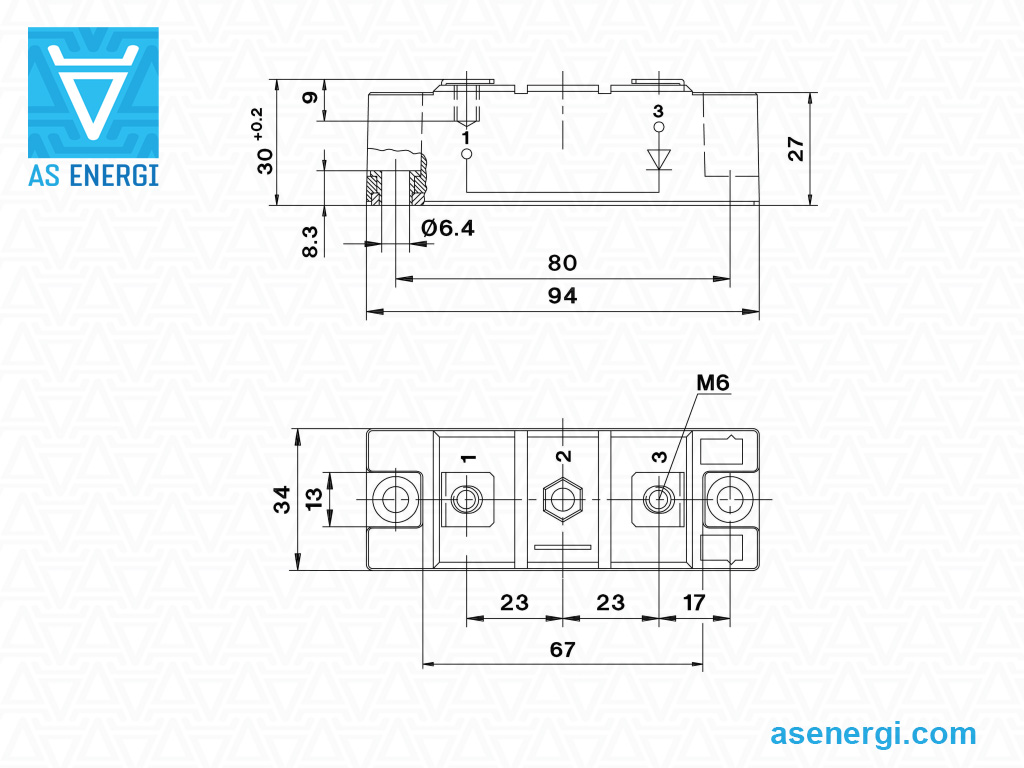

SKKE 120	SKKE 120F17	120	1700	1800	16200	1.5	4.5	0.2	160	패키지 2 94x34x30	AMKE120-F17

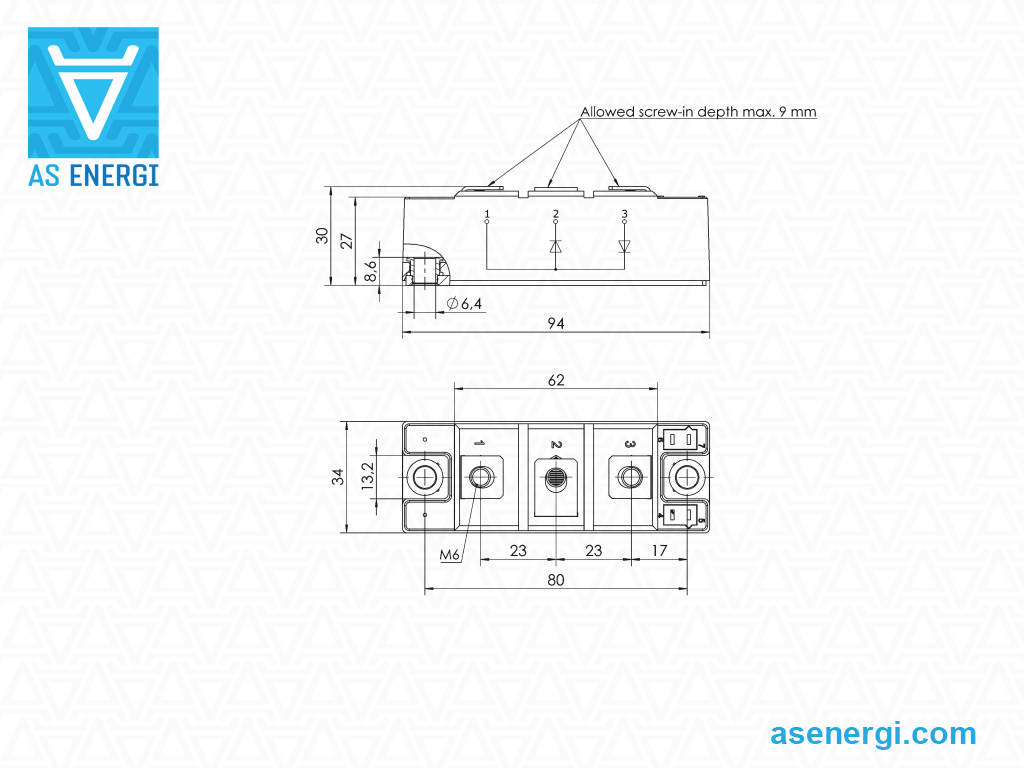

SKKE 162	SKKE 162/08	195	800-2200	5000	125000	0.85	1.2	0.18	165	패키지 2 94x34x30	AMKE162-08
	SKKE 162/12										AMKE162-12
	SKKE 162/14										AMKE162-14
	SKKE 162/16										AMKE162-16
	SKKE 162/18										AMKE162-18
	SKKE 162/22H4										AMKE162-22H4

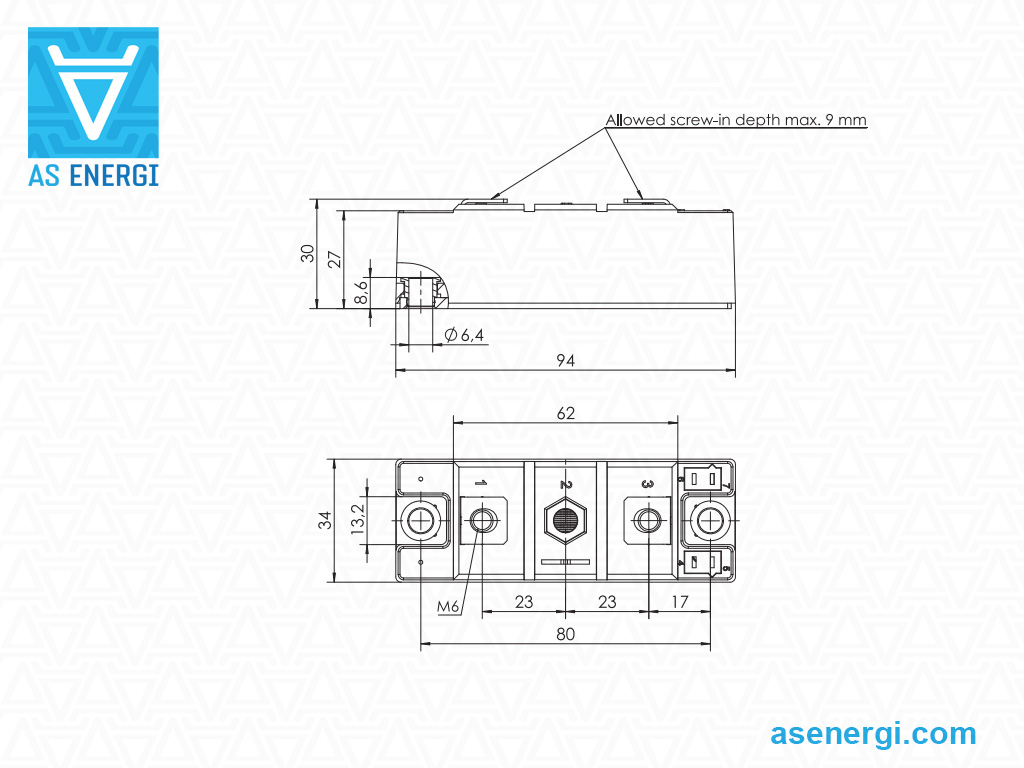

SKKE 212	SKKE 212/16 H2	213	1600	5500	151250	0.75	1.05	0.05	165	패키지 2 94x34x30	AMKE212-16H2
SKKE 290	SKKE 290F06	290	600	6000	180000	0.9	1.2	0.08	160	패키지 2 94x34x30	AMKE290-F06
SKKE 301	SKKE 301F12	300	1200	3600	64800	1.2	2.75	0.11	160	패키지 2 94x34x30	AMKE301-F12

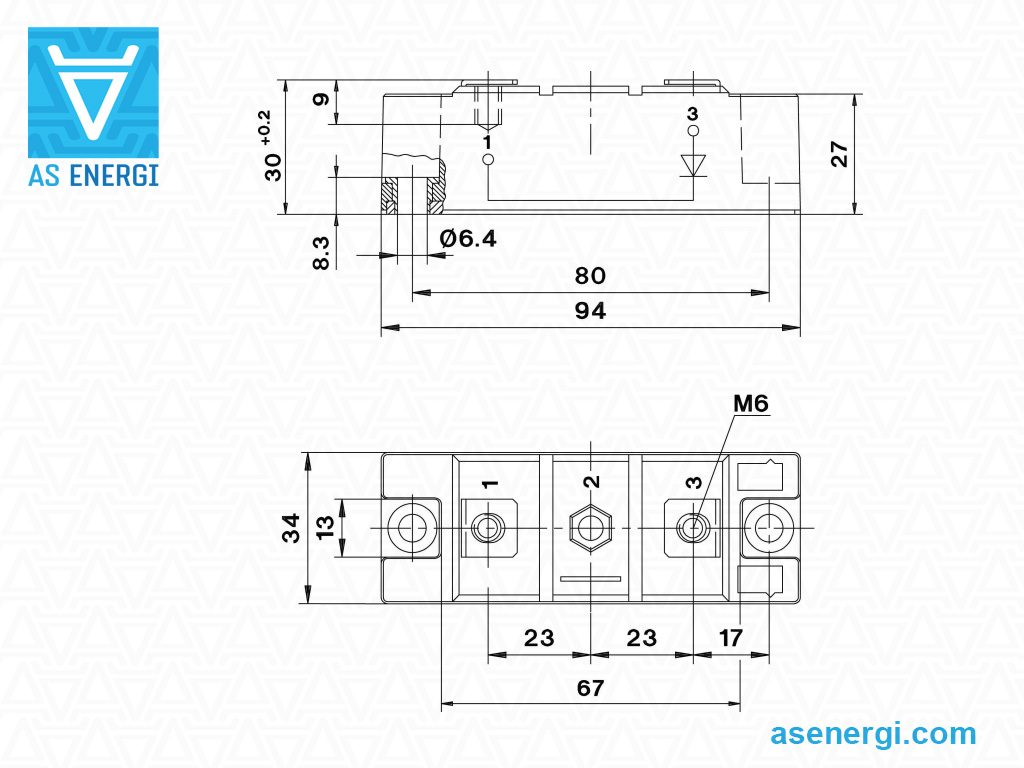

SKKE 310	SKKE 310F12	310	1200	5500	151000	1.2	1.9	0.08	250	패키지 2 94x34x30	AMKE310-F12

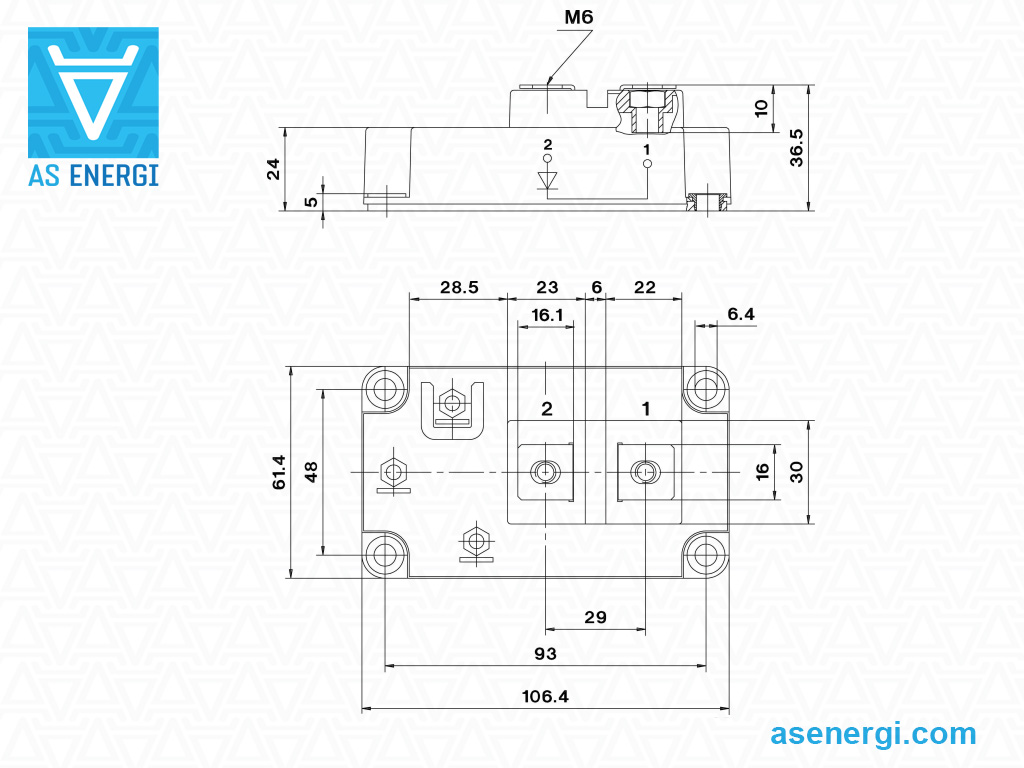

SKKE 330	SKKE 330F17	330	1700	5200	135000	1.5	1.9	0.079	330	패키지 4 106x62x37	AMKE330-F17

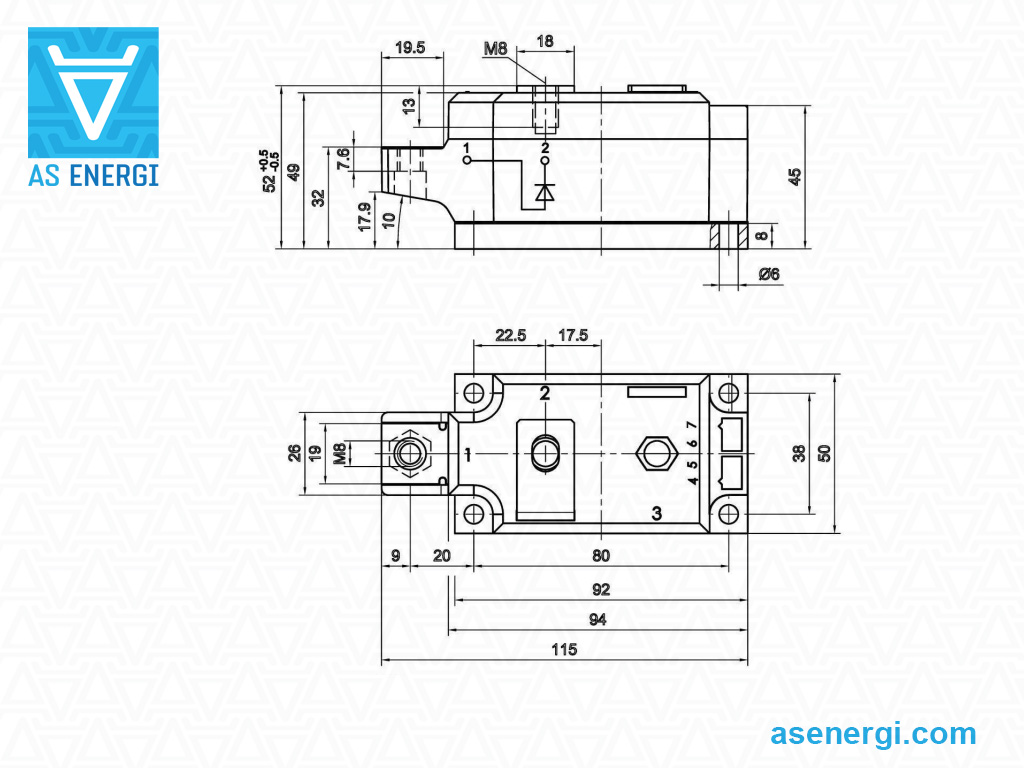

SKKE 380	SKKE 380/12	380	1200-1600	10000	500000	0.8	0.35	0.11	550	패키지 3 115x50x52	AMKE380-12
SKKE 380	SKKE 380/16	380	1200-1600	10000	500000	0.8	0.35	0.11	550	패키지 3 115x50x52	AMKE380-16

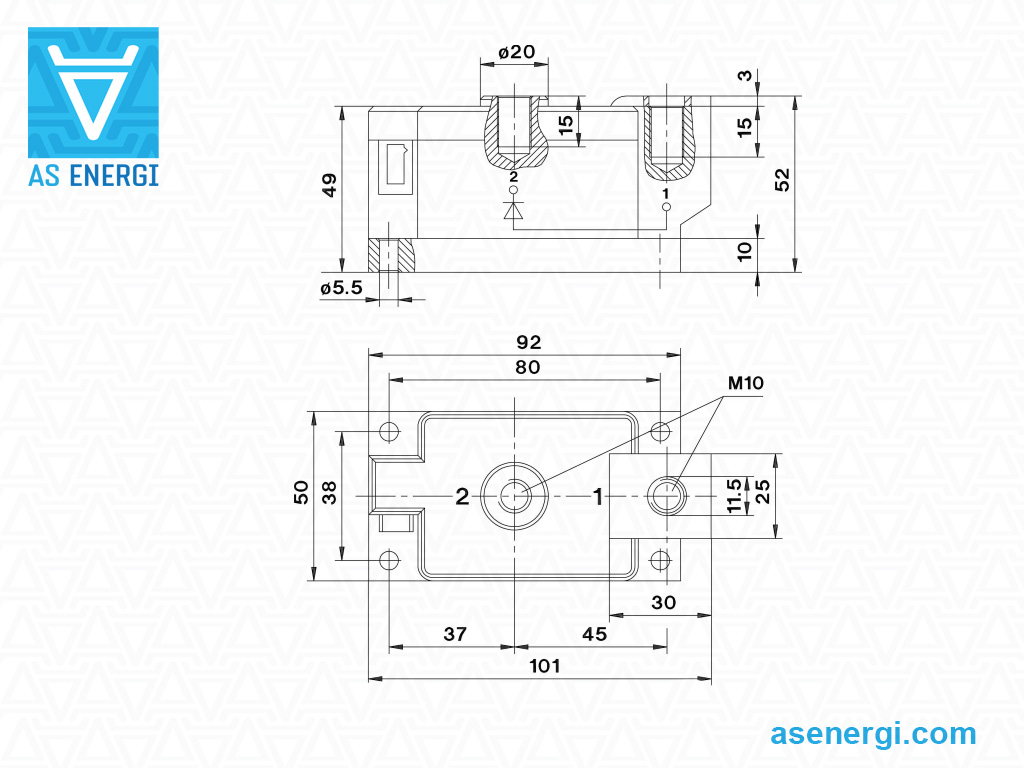

SKKE 600	SKKE 600/12	600	1200-2200	18000	1805000	0.75	0.25	0.07	840	패키지 4 101x50x52	AMKE600-12
	SKKE 600/16										AMKE600-16
	SKKE 600/20H4										AMKE600-20H4
	SKKE 600/22H4										AMKE600-22H4

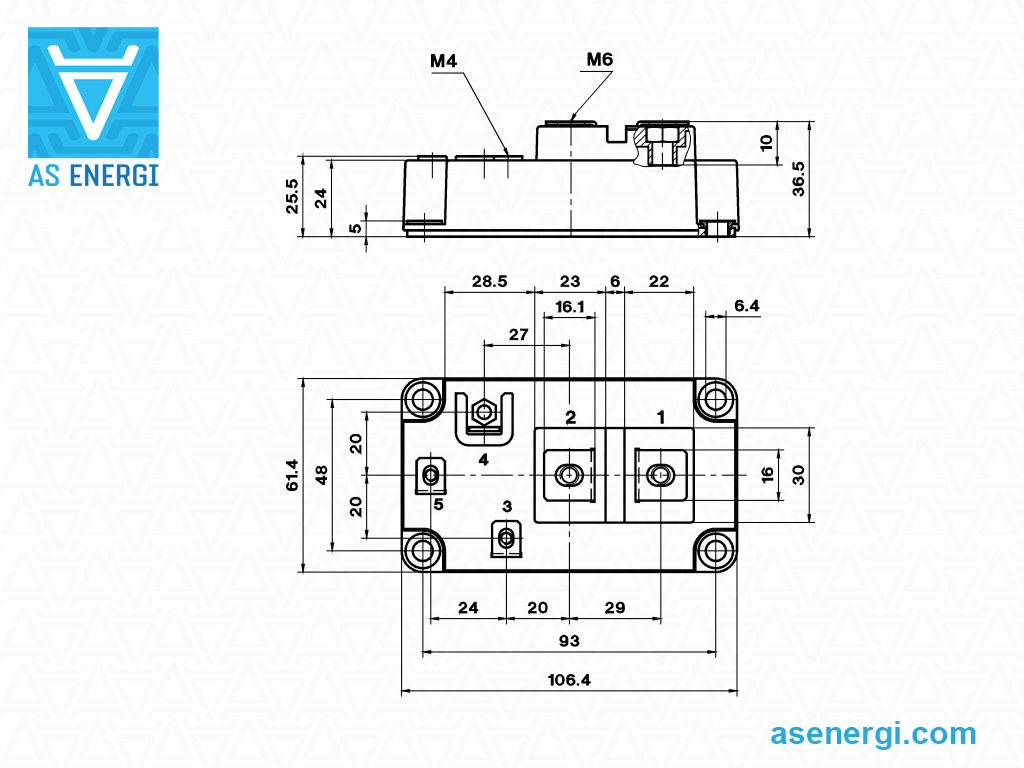

SKKE 600	SKKE 600F12	600	1200	5800	168200	1.2	1.9	0.038	330	패키지 4 106x62x37	AMKE600-F12

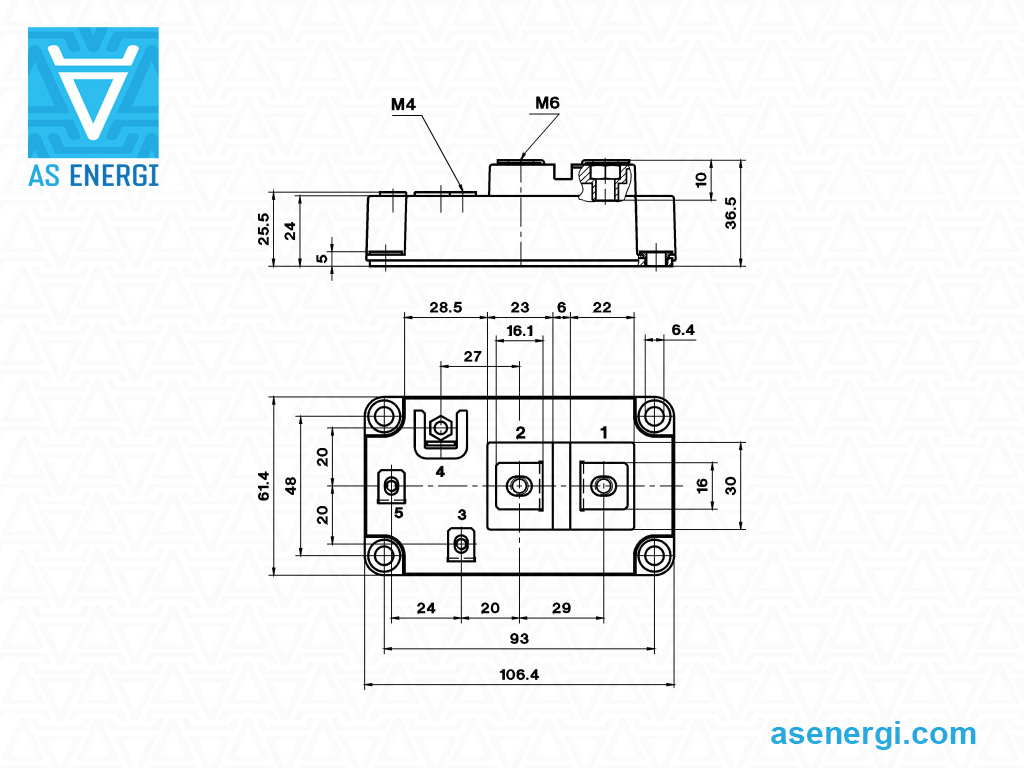

SKKE 800	SKKE 800F17	800	1700	3712	68895	1.08	1.34	0.058	330	패키지 4 106x62x37	AMKE800-F17
SKKE 1201	SKKE 1201/22	1360	2200	35000	6125000	0.75	0.073	0.0466	1950	패키지 6 176x70x90	AMKE1201-22

다이오드 모듈 AMKE의 부품 번호 안내서:

301

–

A	–	AS ENERGI^TM
M	–	반도체 유형: 모듈.
KE	–	내부 연결 토폴로지: 단일 다이오드.
301	–	정격 전류 (I_TAV), A.
F	–	고속 다이오드 모듈
12	–	전압 등급 (V_RRM/100).

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 세미팩의 경우 50~100㎛ 범위의 감열 페이스트 두께를 권장합니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장하지 않습니다.

방열판 M_S에 대한 장착 토크

전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 지정된 토크 값을 준수해야 합니다.

	SEMIPACK 1, 2 납땜 모듈	SEMIPACK 3 납땜/본딩 모듈	SEMIPACK 3, 4, 5 압력 접점 모듈	SEMIPACK 6 압력 접점 모듈
장착 나사	2 조각 M5x18	4 조각 M5x18	4 조각 M5x20	4 조각 M6x20
장착 속도	최대. 300 rpm	최대. 300 rpm	최대. 300 rpm	최대. 300 rpm
사전 조임 토크	0.6 Nm	0.6 Nm	0.6 Nm	0.6 Nm
최종 토크 M_S	4.25–5.75 Nm	4.25–5.75 Nm	4.25–5.75 Nm	5.1–6.9 Nm

미리 토크를 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.

설치 순서 예시
