(EN)듀얼 사이리스터 모듈 AMKT

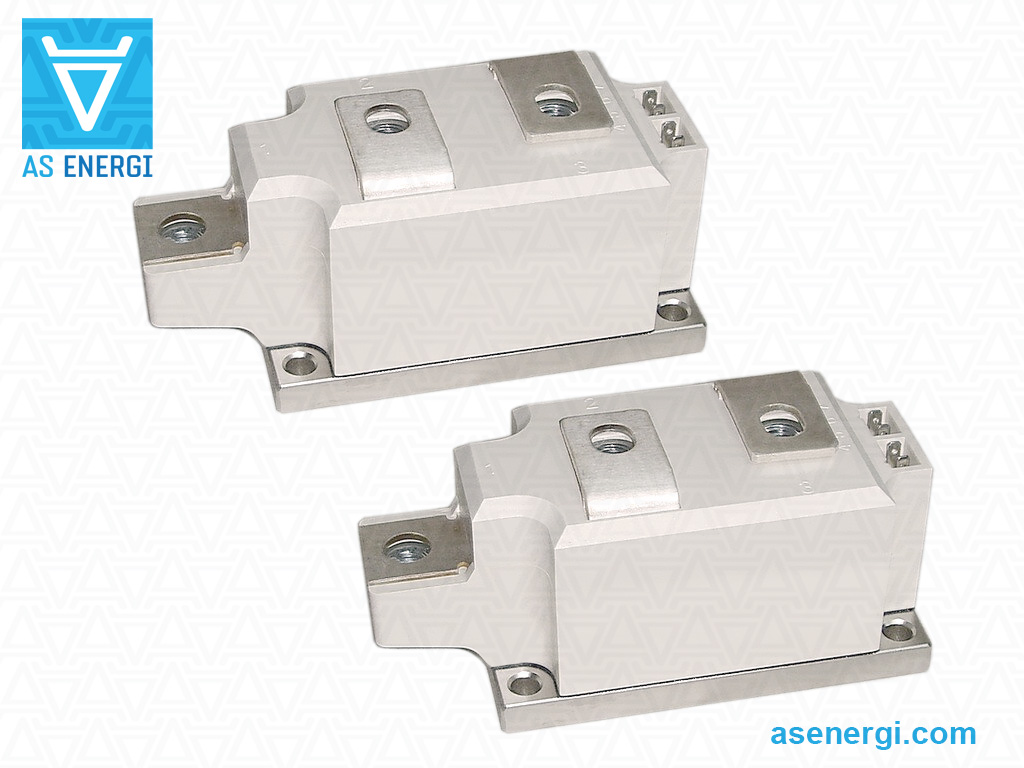

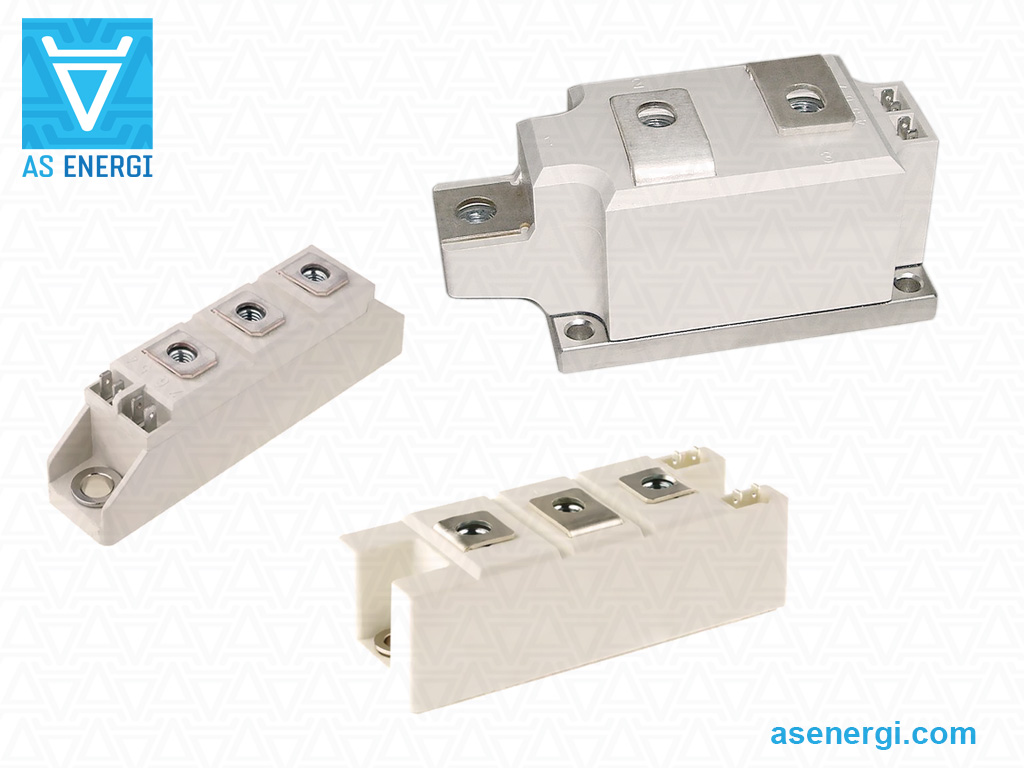

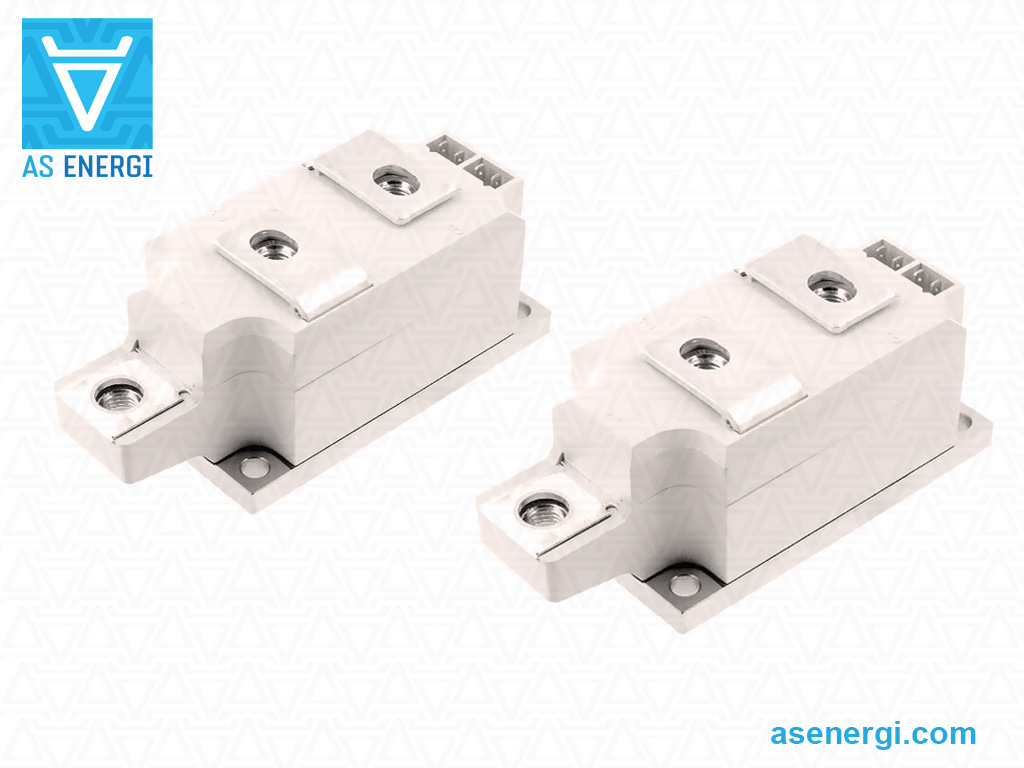

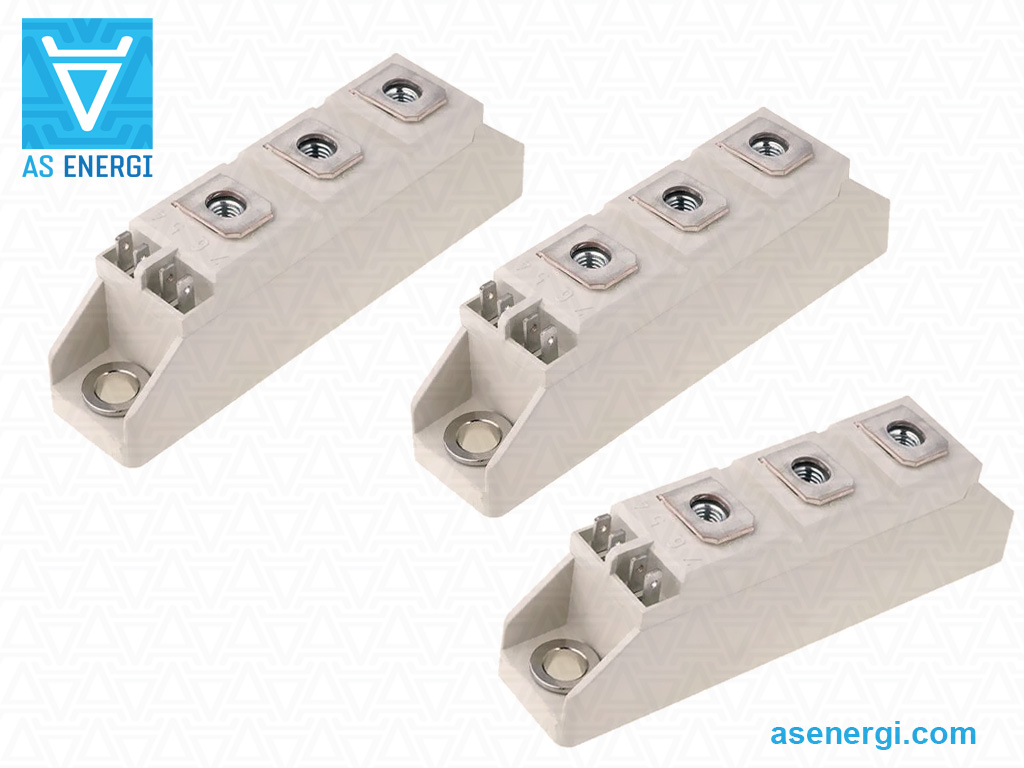

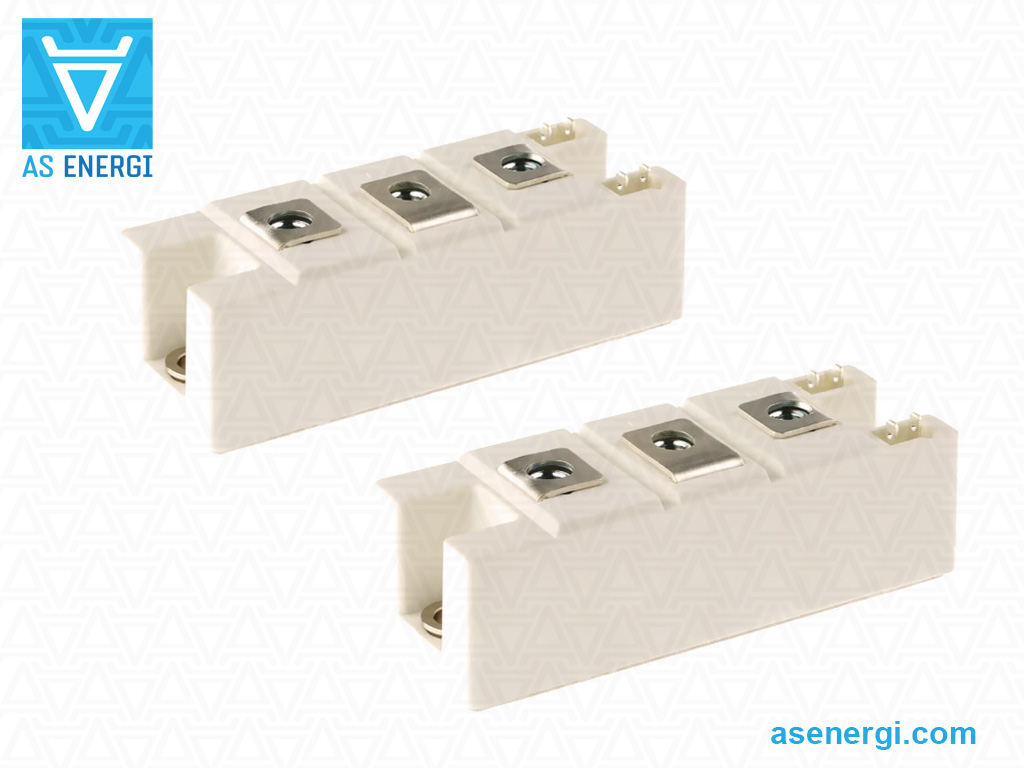

파워 SCR 사이리스터 모듈 AMKT AS ENERGITM는 반도체 이중 토폴로지(스위치 2개)의 모놀리식 설계(사이리스터-사이리스터 유형)를 채택한 제품입니다. 최대 570A 의 부하와 최대 2200V의 역 펄스 전압(직렬에 따라 다름)이 있는 DC 및 AC 회로에 사용됩니다.
사이리스터 모듈은 산업 표준 하우징에 들어 있어 기존 장비에 장치를 쉽게 통합할 수 있습니다.
유사한 파라미터를 가진 파워 사이리스터 모듈 시리즈 카탈로그
사이리스터 모듈은 전기 및 열 사이클링 성능이 뛰어나 집중적인 작동 모드에서 높은 신뢰성과 긴 수명이 특징입니다.
정류기 사이리스터 모듈의 정격 전류 범위: 25A, 40A, 50A, 55A, 70A, 95A, 100A, 106A, 107A, 122A, 132A, 162A, 172A, 215A, 250A, 273A, 280A, 300A, 323A, 330A, 350A, 400A, 460A, 500A, 570A. Nominal voltage range: 400V, 600V, 800V, 1200V, 1400V, 1600V, 1800V, 2000V, 2200V.
메인(전원) 단자는 케이스 상단에 있으며 1, 2, 3(공통 양극-음극, 음극, 양극)으로 표시되어 있습니다. 제어 단자는 K1, G1, K2, G2로 표시되어 있습니다.
듀얼 사이리스터 모듈 AMKT 시리즈는 전력 및 제어 장치, 전력 조정기, AC 조정기, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며, AC 컨버터용 정류기로도 사용됩니다.
당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.
사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
사이리스터 모듈 하우징 AMKT

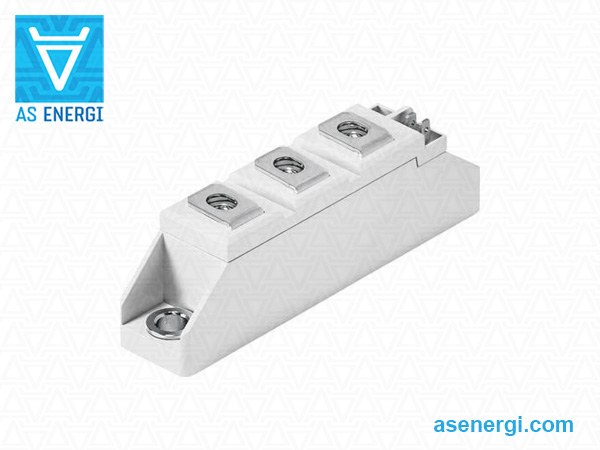

패키지 1 |

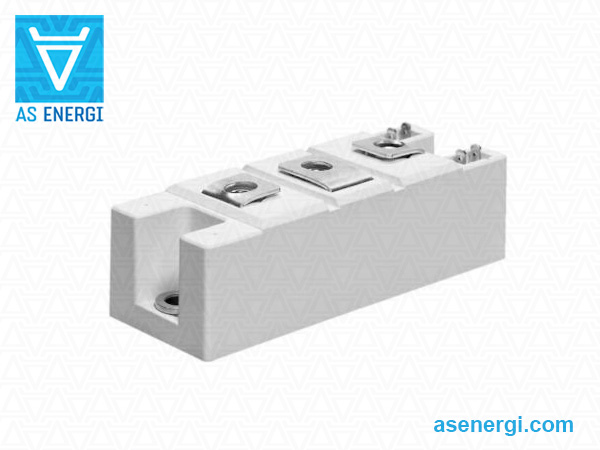

패키지 2 |

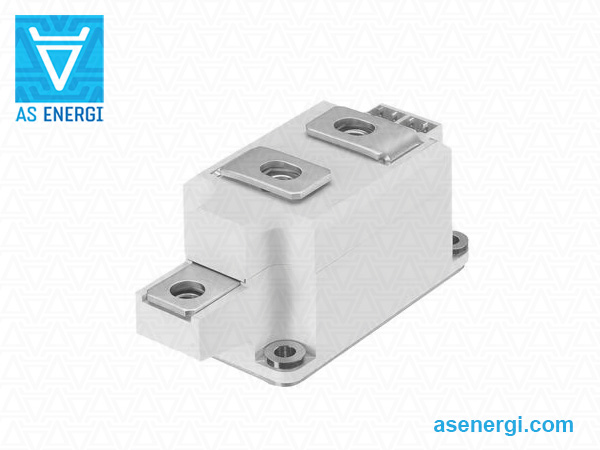

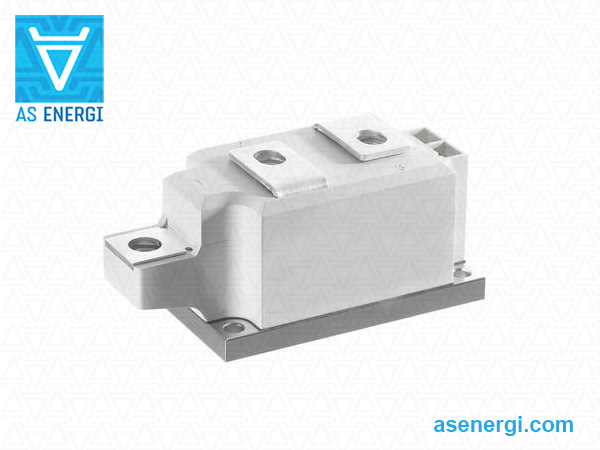

패키지 3 보세 |
패키지 3 압력 접촉 |

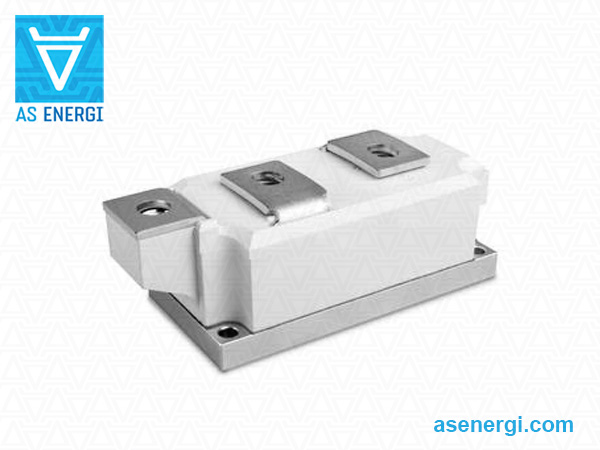

패키지 5 |
사이리스터 모듈 AMKT의 일반 사양
| 시리즈 | 유형 | ITAV/IFAV (TC=85ºC) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (per chip) |
W | 패키지, 치수 L×B×H |
데이터 시트 |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| 패키지 1 | |||||||||||||
| AMKT 20 | AMKT 20-08E | 20 | 800-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | 패키지 1 93x20x30 |
 |
| AMKT 20-12E | |||||||||||||
| AMKT 20-14E | |||||||||||||
| AMKT 20-16E | |||||||||||||
| AMKT 20B | AMKT 20B-08E | 20 | 800-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 20B-12E | |||||||||||||
| AMKT 20B-14E | |||||||||||||
| AMKT 20B-16E | |||||||||||||
| AMKT 27 | AMKT 27-08E | 25 | 800-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | 패키지 1 93x20x30 |
|
| AMKT 27-12E | |||||||||||||
| AMKT 27-14E | |||||||||||||
| AMKT 27-16E | |||||||||||||
| AMKT 27B | AMKT 27B-08E | 25 | 800-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | 패키지 1 93x20x30 |
|
| AMKT 27B-12E | |||||||||||||
| AMKT 27B-14E | |||||||||||||
| AMKT 27B-16E | |||||||||||||
| AMKT 42 | AMKT 42-08E | 40 | 800-1800 | 850 | 3.6 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | 패키지 1 93x20x30 |
|
| AMKT 42-12E | |||||||||||||
| AMKT 42-14E | |||||||||||||
| AMKT 42-16E | |||||||||||||
| AMKT 42-18E | |||||||||||||
| AMKT 42B | AMKT 42B-08E | 40 | 800-1800 | 850 | 3.6 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | 패키지 1 93x20x30 |
|
| AMKT 42B-12E | |||||||||||||
| AMKT 42B-14E | |||||||||||||
| AMKT 42B-16E | |||||||||||||
| AMKT 42B-18E | |||||||||||||
| AMKT 57 | AMKT 57-08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | 패키지 1 93x20x30 |
|
| AMKT 57-12E | |||||||||||||
| AMKT 57-14E | |||||||||||||
| AMKT 57-16E | |||||||||||||
| AMKT 57-18E | |||||||||||||
| AMKT 57B | AMKT 57B-08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | 패키지 1 93x20x30 |
|
| AMKT 57B-12E | |||||||||||||
| AMKT 57B-14E | |||||||||||||
| AMKT 57B-16E | |||||||||||||
| AMKT 57B-18E | |||||||||||||
| AMKT 57 H4 | AMKT 57-20E H4 | 50 | 2000-2200 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | 패키지 1 93x20x30 |
|
| AMKT 57-22E H4 | |||||||||||||
| AMKT 58 | AMKT 58-16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | 패키지 1 93x20x30 |
|
| AMKT 58B | AMKT 58B-16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | 패키지 1 93x20x30 |
|
| AMKT 72 | AMKT 72-08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | 패키지 1 93x20x30 |
|
| AMKT 72-12E | |||||||||||||
| AMKT 72-14E | |||||||||||||
| AMKT 72-16E | |||||||||||||
| AMKT 72-18E | |||||||||||||
| AMKT 72B | AMKT 72B-08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | 패키지 1 93x20x30 |
|
| AMKT 72B-12E | |||||||||||||
| AMKT 72B-14E | |||||||||||||
| AMKT 72B-16E | |||||||||||||
| AMKT 72B-18E | |||||||||||||
| AMKT 72 H4 | AMKT 72-20E H4 | 70 | 2000-2200 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | 패키지 1 93x20x30 |
|
| AMKT 72-22E H4 | |||||||||||||
| AMKT 92 | AMKT 92-08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 92-12E | |||||||||||||
| AMKT 92-14E | |||||||||||||
| AMKT 92-16E | |||||||||||||
| AMKT 92-18E | |||||||||||||
| AMKT 92B | AMKT 92B-08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 92B-12E | |||||||||||||
| AMKT 92B-14E | |||||||||||||
| AMKT 92B-16E | |||||||||||||
| AMKT 92B-18E | |||||||||||||
| AMKT 106 | AMKT 106-08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 106-12E | |||||||||||||
| AMKT 106-14E | |||||||||||||
| AMKT 106-16E | |||||||||||||
| AMKT 106-18E | |||||||||||||
| AMKT 106B | AMKT 106B-08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 106B-12E | |||||||||||||
| AMKT 106B-14E | |||||||||||||
| AMKT 106B-16E | |||||||||||||
| AMKT 106B-18E | |||||||||||||
| AMKT 107 | AMKT 107-16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | 패키지 1 93x20x30 |
|
| AMKT 107B | AMKT 107B-16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | 패키지 1 93x20x30 |
|
| 패키지 2 | |||||||||||||
| AMKT 122 | AMKT 122-08E | 129 | 800-1800 | 3200 | 51.2 | 0.85 | 2.0 | 120 | 125 | 0.21 | 165 | 패키지 2 94x34x30 |
|
| AMKT 122-12E | |||||||||||||
| AMKT 122-14E | |||||||||||||
| AMKT 122-16E | |||||||||||||
| AMKT 122-18E | |||||||||||||
| AMKT 132 | AMKT 132-08E | 137 | 800-1800 | 4000 | 80 | 1.00 | 1.6 | 150 | 125 | 0.19 | 165 | 패키지 2 94x34x30 |
|
| AMKT 132-12E | |||||||||||||
| AMKT 132-14E | |||||||||||||
| AMKT 132-16E | |||||||||||||
| AMKT 132-18E | |||||||||||||
| AMKT 132 H4 | AMKT 132‑20E H4 | 128 | 2000-2200 | 3800 | 72 | 1.10 | 2.0 | 150 | 125 | 0.18 | 175 | 패키지 2 94x34x30 |
|
| AMKT 132‑22E H4 | |||||||||||||
| AMKT 162 | AMKT 162-08E | 156 | 800-1800 | 5000 | 125 | 0.85 | 1.5 | 150 | 125 | 0.18 | 165 | 패키지 2 94x34x30 |
|
| AMKT 162-12E | |||||||||||||
| AMKT 162-14E | |||||||||||||
| AMKT 162-16E | |||||||||||||
| AMKT 162-18E | |||||||||||||
| AMKT 162 H4 | AMKT 162-20E H4 | 143 | 2000-2200 | 4800 | 115 | 0.95 | 2.0 | 150 | 125 | 0.17 | 175 | 패키지 2 94x34x30 |
|
| AMKT 162-22E H4 | |||||||||||||
| AMKT 172 | AMKT 172-14E | 175 | 1400-1800 | 5000 | 125 | 0.83 | 1.3 | 175 | 125 | 0.164 | 165 | 패키지 2 94x34x30 |
|
| AMKT 172-16E | |||||||||||||
| AMKT 172-18E | |||||||||||||
| AMKT 215 | AMKT 215-16E | 215 | 1600-1800 | 5700 | 162.5 | 0.85 | 1.2 | 150 | 125 | 0.125 | 165 | 패키지 2 94x34x30 |
|
| AMKT 215-18E | |
||||||||||||
| 패키지 3 | |||||||||||||
| AMKT 250 | AMKT 250-08E | 250 | 800-1800 | 8000 | 405 | 0.93 | 0.45 | 150 | 130 | 0.15 | 600 | 패키지 3 115x50x52 |
|
| AMKT 250-12E | |||||||||||||
| AMKT 250-14E | |||||||||||||
| AMKT 250-16E | |||||||||||||
| AMKT 250-18E | |||||||||||||
| AMKT 273 | AMKT 273-12E | 273 | 1200-1800 | 8000 | 320 | 0.90 | 0.92 | 150 | 130 | 0.108 | 410 | 패키지 3 115x50x52 |
|
| AMKT 273-16E | |||||||||||||
| AMKT 273-18E | |||||||||||||
| AMKT 280 H4 | AMKT 280-20E H4 | 252 | 2000-2200 | 7500 | 281 | 0.90 | 0.75 | 150 | 125 | 0.116 | 600 | 패키지 3 115x50x52 |
|
| AMKT 280-22E H4 | |
||||||||||||
| AMKT 323 | AMKT 323-12E | 320 | 1200-1800 | 8200 | 336 | 0.81 | 0.85 | 150 | 130 | 0.095 | 410 | 패키지 3 115x50x52 |
|
| AMKT 323-16E | |
||||||||||||
| AMKT 323-18E | |
||||||||||||
| AMKT 330 | AMKT 330-08E | 305 | 800-1800 | 8000 | 320 | 0.80 | 0.60 | 150 | 130 | 0.116 | 600 | 패키지 3 115x50x52 |
|
| AMKT 330-12E | |||||||||||||
| AMKT 330-16E | |||||||||||||
| AMKT 330-18E | |||||||||||||
| 패키지 5 | |||||||||||||
| AMKT 460 | AMKT 460-16E | 460 | 1600-2200 | 15500 | 1200 | 0.88 | 0.45 | 200 | 130 | 0.074 | 1400 | 패키지 5 150x60x52 |
|
| AMKT 460-22E H4 | |||||||||||||
| AMKT 570 | AMKT 570-12E | 570 | 1200-1800 | 15500 | 1200 | 0.78 | 0.32 | 200 | 135 | 0.072 | 1400 | 패키지 5 150x60x52 |
|
| AMKT 570-16E | |
||||||||||||
| AMKT 570-18E | |
||||||||||||
기타 사이리스터 모듈 AMKT 시리즈, 일반 사양
| 시리즈 | 유형 | ITAV/IFAV (TCASE) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (per chip) |
W | 패키지, 치수 L×B×H |
데이터 시트 |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| 패키지 1 | |||||||||||||
| AMKT 19 | AMKT 19-06D | 18 (85ºC) 25 (60ºC) |
600-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 19-08D | |||||||||||||
| AMKT 19-12E | |||||||||||||
| AMKT 19-14E | |||||||||||||
| AMKT 19-16E | |||||||||||||
| AMKT 26 | AMKT 26-06D | 25 (85ºC) 32 (68ºC) |
600-1800 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | 패키지 1 93x20x30 |
|
| AMKT 26-08D | |||||||||||||
| AMKT 26-12E | |||||||||||||
| AMKT 26-14E | |||||||||||||
| AMKT 26-16E | |||||||||||||
| AMKT 26-18E | |||||||||||||
| AMKT 41 | AMKT 41-06D | 40 (85ºC) 48 (74ºC) |
600-2200 | 850 | 3.6 | 1.0 | 4.5 | 80 | 125 | 0.69 | 95 | 패키지 1 93x20x30 |
|
| AMKT 41-08D | |||||||||||||
| AMKT 41-12E | |||||||||||||
| AMKT 41-14E | |||||||||||||
| AMKT 41-16E | |||||||||||||
| AMKT 41-18E | |||||||||||||
| AMKT 41-20E | |||||||||||||
| AMKT 41-22E | |||||||||||||
| AMKT 56 | AMKT 56-06D | 55 (80ºC) 60 (74ºC) |
600-2200 | 1250 | 8.0 | 0.9 | 3.5 | 80 | 125 | 0.60 | 95 | 패키지 1 93x20x30 |
|
| AMKT 56-08D | |||||||||||||
| AMKT 56-12E | |||||||||||||
| AMKT 56-14E | |||||||||||||
| AMKT 56-16E | |||||||||||||
| AMKT 56-18E | |||||||||||||
| AMKT 56-20E | |||||||||||||
| AMKT 56-22E | |||||||||||||
| AMKT 71 | AMKT 71-06D | 70 (85ºC) 80 (78ºC) |
600-1800 | 1450 | 10.5 | 0.9 | 3.5 | 80 | 125 | 0.37 | 95 | 패키지 1 93x20x30 |
|
| AMKT 71-08D | |||||||||||||
| AMKT 71-12E | |||||||||||||
| AMKT 71-14E | |||||||||||||
| AMKT 71-16E | |||||||||||||
| AMKT 71-18E | |||||||||||||
| AMKT 91 | AMKT 91-06D | 95 (85ºC) | 600-1800 | 1750 | 15 | 0.9 | 2.0 | 100 | 125 | 0.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 91-08D | |||||||||||||
| AMKT 91-12E | |||||||||||||
| AMKT 91-14E | |||||||||||||
| AMKT 91-16E | |||||||||||||
| AMKT 91-18E | |||||||||||||
| AMKT 105 | AMKT 105-06D | 106 (85ºC) 115 (80ºC) |
600-1800 | 1900 | 18 | 0.9 | 2.0 | 100 | 130 | 0.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 105-08D | |||||||||||||
| AMKT 105-12E | |||||||||||||
| AMKT 105-14E | |||||||||||||
| AMKT 105-16E | |||||||||||||
| AMKT 105-18E | |||||||||||||
| 패키지 3 | |||||||||||||
| AMKT 131 | AMKT 131-08D | 130 (92ºC) 150 (85ºC) |
800-2200 | 4000 | 80 | 1.0 | 1.4 | 150 | 130 | 0.20 | 820 | 패키지 3 115x50x52 |
|
| AMKT 131-12E | |||||||||||||
| AMKT 131-14E | |||||||||||||
| AMKT 131-16E | |||||||||||||
| AMKT 131-18E | |||||||||||||
| AMKT 131-20E | |||||||||||||
| AMKT 131-22E | |||||||||||||
| AMKT 161 | AMKT 161-08D | 160 (85ºC) 172 (81ºC) |
800-1800 | 5000 | 125 | 1.0 | 1.0 | 150 | 130 | 0.20 | 820 | 패키지 3 115x50x52 |
|
| AMKT 161-12E | |||||||||||||
| AMKT 161-14E | |||||||||||||
| AMKT 161-16E | |||||||||||||
| AMKT 161-18E | |||||||||||||
| AMKT 210 | AMKT 210-08D | 210 (90ºC) 220 (88ºC) |
800-2200 | 7500 | 281 | 0.95 | 0.6 | 150 | 130 | 0.15 | 940 | 패키지 3 115x50x52 |
|
| AMKT 210-12E | |||||||||||||
| AMKT 210-14E | |||||||||||||
| AMKT 210-16E | |||||||||||||
| AMKT 210-18E | |||||||||||||
| AMKT 210-20E | |||||||||||||
| AMKT 210-22E | |||||||||||||
| AMKT 213 | AMKT 213-08D | 213 (90ºC) 230 (85ºC) |
800-2200 | 7500 | 281 | 0.95 | 1.3 | 150 | 130 | 0.115 | 430 | 패키지 3 115x50x52 |
|
| AMKT 213-12E | |||||||||||||
| AMKT 213-14E | |||||||||||||
| AMKT 213-16E | |||||||||||||
| AMKT 213-18E | |||||||||||||
| AMKT 213-20E | |||||||||||||
| AMKT 213-22E | |||||||||||||
| AMKT 253 | AMKT 253-08D | 253 (85ºC) | 800-1800 | 8000 | 320 | 0.85 | 1.1 | 150 | 130 | 0.115 | 430 | 패키지 3 115x50x52 |
|
| AMKT 253-12E | |||||||||||||
| AMKT 253-14E | |||||||||||||
| AMKT 253-16E | |||||||||||||
| AMKT 253-18E | |||||||||||||
| 패키지 5 | |||||||||||||
| AMKT 430 | AMKT 430-16E | 430 (86ºC) 305 (100ºC) |
1600-2200 | 13000 | 845 | 0.95 | 0.35 | 200 | 125 | 0.068 | 1420 | 패키지 5 150x60x52 |
|
| AMKT 430-20E H4 | |||||||||||||
| AMKT 430-22E H4 | |||||||||||||
| AMKT 500 | AMKT 500-08E | 500 (89ºC) 390 (100ºC) |
800-1800 | 15000 | 1125 | 0.925 | 0.27 | 200 | 130 | 0.065 | 1420 | 패키지 5 150x60x52 |
|
| AMKT 500-12E | |||||||||||||
| AMKT 500-14E | |||||||||||||
| AMKT 500-16E | |||||||||||||
| AMKT 500-18E | |||||||||||||
사이리스터-사이리스터 모듈용 부품 번호 안내서 AMKT:
| A | M | KT | 132 | B | – | 22 | E | H4 |
| A | – |  AS ENERGITM |
| M | – | 반도체 유형: 모듈. |
| KT | – | 내부 연결의 토폴로지: 사이리스터-사이리스터. |
| 132 | – | 정격 전류 (ITAV), A. |
| B | – | 제어 핀의 다른 번호 지정 옵션: "6" – HK2; "7" – G2. |
| 22 | – | 전압 등급 (VRRM/100). |
| E | – | DV/DT 클래스: D: 500 V/µs E: 1000 V/µs G: 2000 V/µs |
| H4 | – | 옵션(해당되는 경우, 예: H4는 Visol = 4800V를 의미합니다. |
가능한 대체품, 대체품, 아날로그, 동급 제품:
유사한 파라미터와 하우징 크기를 가진 일련의 파워 사이리스터 모듈 목록입니다.
| 시리즈 | ITAV/IFAV (Tcase) | VRRM/VDRM | 토폴로지 | 치수, mm | 패키지 | 데이터시트 |
| AMKT 26 | 25 A (85ºC) | 600-1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 26 | 25 A (85ºC) | 600-1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT2-25 | 25 A (86ºC) | 400-1400 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 27 | 25 A (85ºC) | 800-1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 27 | 25 A (85ºC) | 800-1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT2-25 | 25 A (86ºC) | 400-1400 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 27B | 25 A (85ºC) | 800-1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 27B | 25 A (85ºC) | 800-1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT2-25 | 25 A (86ºC) | 400-1400 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 56 | 55 A (80ºC) | 600-2200 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 56 | 55 A (80ºC) | 600-2200 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-63 | 63 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 57 | 50 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 57 | 50 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-63 | 63 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 57B | 50 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 57B | 50 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-63 | 63 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 58 | 55 A (85ºC) | 1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 58 | 55 A (85ºC) | 1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-63 | 63 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 58B | 55 A (85ºC) | 1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 58B | 55 A (85ºC) | 1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-63 | 63 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 71 | 70 A (85ºC) | 600-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 71 | 70 A (85ºC) | 600-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-80 | 80 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 72 | 70 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 72 | 70 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-80 | 80 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 72B | 70 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 72B | 70 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-80 | 80 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 91 | 95 A (85ºC) | 600-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 91 | 95 A (85ºC) | 600-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 92 | 95 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 92 | 95 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 92B | 95 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 92B | 95 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| AMKT 105 | 106 A (85ºC) | 600-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 105 | 106 A (85ºC) | 600-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| MT3-115 | 115 A (85ºC) | 3000-3600 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| AMKT 106 | 106 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 106 | 106 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| MT3-115 | 115 A (85ºC) | 3000-3600 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| AMKT 106B | 106 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 106B | 106 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| MT3-115 | 115 A (85ºC) | 3000-3600 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| AMKT 107 | 119 A (85ºC) | 1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 107 | 119 A (85ºC) | 1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| MT3-125 | 125 A (87ºC) | 2400-2800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| AMKT 107B | 119 A (85ºC) | 1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| SKKT 107B | 119 A (85ºC) | 1600 V | 사이리스터-사이리스터 | 93x20x30 | 1 | |
| MTT-100 | 100 A (86ºC) | 400-1600 V | 사이리스터-사이리스터 | 92x20x30 | 1 | |
| MT3-125 | 125 A (87ºC) | 2400-2800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| AMKT 122 | 129 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| SKKT 122 | 129 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| MTT-125 | 125 A (87ºC) | 2400-2800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| MT3-130 | 130 A (85ºC) | 2400-2800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| AMKT 132 | 137 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| SKKT 132 | 137 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| MTT-125 | 125 A (87ºC) | 2400-2800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| MT3-130 | 130 A (85ºC) | 2400-2800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| AMKT 132 H4 | 128 A (85ºC) | 2000-2200 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| SKKT 132 H4 | 128 A (85ºC) | 2000-2200 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| MTT-125 | 125 A (87ºC) | 2400-2800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| MT3-130 | 130 A (85ºC) | 2400-2800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| AMKT 162 | 156 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| SKKT 162 | 156 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| MTT-160 | 160 A (84ºC) | 400-1600 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| AMKT 162 H4 | 143 A (85ºC) | 2000-2200 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| SKKT 162 H4 | 143 A (85ºC) | 2000-2200 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| MT3-160 | 160 A (87ºC) | 2000-2200 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| MT3-165 | 165 A (85ºC) | 2000-2200 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| AMKT 172 | 175 A (85ºC) | 1400-1800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| SKKT 172 | 175 A (85ºC) | 1400-1800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| MT3-200 | 200 A (84ºC) | 1000-1800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| AMKT 215 | 215 A (85ºC) | 1600-1800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| SKKT 215 | 215 A (85ºC) | 1600-1800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| MT3-200 | 200 A (84ºC) | 1000-1800 V | 사이리스터-사이리스터 | 94x34x30 | 2 | |
| AMKT 210 | 210 A (90ºC) | 800-2200 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| SKKT 210 | 210 A (90ºC) | 800-2200 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| MTT-200 | 200 A (85ºC) | 400-1600 V | 사이리스터-사이리스터 | 115x53x51 | 3 | |
| MT3-200 | 200 A (93ºC) | 2600-2800 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| AMKT 213 | 213 A (90ºC) | 800-2200 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| SKKT 213 | 213 A (90ºC) | 800-2200 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| MTT-200 | 200 A (85ºC) | 400-1600 V | 사이리스터-사이리스터 | 115x53x51 | 3 | |
| MT3-200 | 200 A (93ºC) | 2600-2800 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| AMKT 250 | 250 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| SKKT 250 | 250 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| MTT-250 | 250 A (83ºC) | 400-1600 V | 사이리스터-사이리스터 | 115x53x51 | 3 | |
| MT3-250-C1 | 250 A (91ºC) | 2000-2400 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| AMKT 273 | 273 A (85ºC) | 1200-1800 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| SKKT 273 | 273 A (85ºC) | 1200-1800 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| MTT-300 | 300 A (83ºC) | 400-1200 V | 사이리스터-사이리스터 | 115x53x51 | 3 | |
| AMKT 280 H4 | 252 A (85ºC) | 2000-2200 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| SKKT 280 H4 | 252 A (85ºC) | 2000-2200 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| MTT-250 | 250 A (83ºC) | 400-1600 V | 사이리스터-사이리스터 | 115x53x51 | 3 | |
| MT3-250-C1 | 250 A (91ºC) | 2000-2400 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| MT3-250-A2 | 250 A (87ºC) | 3800-4400 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MT3-260-A2 | 260 A (85ºC) | 3800-4400 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| AMKT 323 | 320 A (85ºC) | 1200-1800 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| SKKT 323 | 320 A (85ºC) | 1200-1800 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| MTT-300 | 300 A (83ºC) | 400-1200 V | 사이리스터-사이리스터 | 115x53x51 | 3 | |
| MTT-350 | 350 A (83ºC) | 600-1200 V | 사이리스터-사이리스터 | 115x53x51 | 3 | |
| MT3-320-C1 | 320 A (90ºC) | 1000-1800 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| MT3-320-A2 | 320 A (85ºC) | 3000-3600 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| AMKT 330 | 305 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| SKKT 330 | 305 A (85ºC) | 800-1800 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| MTT-300 | 300 A (83ºC) | 400-1200 V | 사이리스터-사이리스터 | 115x53x51 | 3 | |
| MTT-350 | 350 A (83ºC) | 600-1200 V | 사이리스터-사이리스터 | 115x53x51 | 3 | |
| MT3-320-C1 | 320 A (90ºC) | 1000-1800 V | 사이리스터-사이리스터 | 115x50x52 | 3 | |
| MT3-320-A2 | 320 A (85ºC) | 3000-3600 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| AMKT 430 | 430 A (86ºC) | 1600-2200 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| SKKT 430 | 430 A (86ºC) | 1600-2200 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MT3-400-A2 | 400 A (82ºC) | 2000-2800 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MT3-430-A2 | 430 A (85ºC) | 2000-2400 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MT3-400-D | 400 A (88ºC) | 3800-4400 V | 사이리스터-사이리스터 | 180x77x84 | 7 | |
| AMKT 460 | 460 A (85ºC) | 1600-2200 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| SKKT 460 | 460 A (85ºC) | 1600-2200 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MTT-500 | 500 A (86ºC) | 800-1800 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MT3-500-A2 | 500 A (89ºC) | 1400-1800 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MT3-500-D | 500 A (85ºC) | 3000-3600 V | 사이리스터-사이리스터 | 180x77x84 | 7 | |
| AMKT 500 | 500 A (89ºC) | 800-1800 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| SKKT 500 | 500 A (89ºC) | 800-1800 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MTT-500 | 500 A (86ºC) | 800-1800 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MT3-500-A2 | 500 A (89ºC) | 1400-1800 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MT3-500-D | 500 A (85ºC) | 3000-3600 V | 사이리스터-사이리스터 | 180x77x84 | 7 | |
| AMKT 570 | 570 A (85ºC) | 1200-1800 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| SKKT 570 | 570 A (85ºC) | 1200-1800 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MT3-540-A2 | 540 A (85ºC) | 1400-1800 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MTT-630 | 630 A (86ºC) | 600-1600 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MT3-630-A2 | 630 A (87ºC) | 1000-1200 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MT3-630-D | 630 A (80ºC) | 2600-2800 V | 사이리스터-사이리스터 | 180x77x84 | 7 | |
최대 1250A의 전류를 위한 대체 사이리스터 모듈 시리즈도 주문할 수 있습니다:
| 시리즈 | ITAV/IFAV (Tcase) | VRRM/VDRM | 토폴로지 | 치수, mm | 패키지 | 데이터시트 |
| MT3-700-A2 | 700 A (80ºC) | 1400-1800 V | 사이리스터-사이리스터 | 150x60x52 | 5 | |
| MT3-740-D | 740 A (77ºC) | 2000-2400 V | 사이리스터-사이리스터 | 180x77x84 | 7 | |
| MTT-800 | 800 A (86ºC) | 600-1600 V | 사이리스터-사이리스터 | 180x77x84 | 7 | |
| MT3-800-D | 800 A (78ºC) | 1400-1800 V | 사이리스터-사이리스터 | 180x77x84 | 7 | |
| MTT-1000 | 1000 A (86ºC) | 400-1200 V | 사이리스터-사이리스터 | 180x77x84 | 7 | |
| MT3-1000-D | 1000 A (77ºC) | 1000-1200 V | 사이리스터-사이리스터 | 180x77x84 | 7 | |
| MTT-1250 | 1250 A (77ºC) | 400-800 V | 사이리스터-사이리스터 | 180x77x84 | 7 | |
| MT3-1250-D | 1250 A (77ºC) | 100-800 V | 사이리스터-사이리스터 | 180x77x84 | 7 | |
전원 모듈 장착을 위한 권장 사항
방열판 및 표면 사양, 준비하기
양호한 열 접촉을 보장하고 데이터시트에 지정된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm
방열판 표면 사양 |
열 페이스트 적용
열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.
방열판 MS에 대한 장착 토크
전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 데이터시트 토크 값에 명시된 값을 준수해야 합니다.
토크를 미리 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.
설치 순서 예시 |
나사는 지정된 토크 값 MS에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.
AS ENERGI를 선택하는 이유TM
- 반도체 실리콘 칩 생산을 포함한 자체 생산 시설
- 유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
- 반도체 산업에서 20년 이상의 경험
- 50개 이상의 국가에서 신뢰받는 고객
- 10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
- 다른 제조사의 제품에 대한 대체품을 생산
- 보증된 인증 품질, 운영 보증 기간 - 2년
품질 보증
당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.
각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.
파트너십 지역
AS ENERGITM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.
물류 및 배송
당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.
AS ENERGITM 반도체 제조
당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.
전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
주요 제품:
Selected Products:
^
