고속 사이리스터 파워렉스 교체

빠른 타이리스터 파워엑스 AS ENERGI^TM 디스크 디자인과 스터드 타입의 빠른 스위칭 반도체 장치입니다. 빠른 타이리스터는 증가된 di/dt 저항, 낮은 스위칭 손실, 짧은 턴온 및 턴오프 시간과 같은 요구사항을 충족합니다. DC 및 AC 전류를 2100A까지 조정하고 변환하며, 전압은 2000V까지 지원합니다.

빠른 타이리스터의 양극과 음극(극성)은 케이스에 표시된 기호에 의해 결정됩니다.

파워 타이리스터는 작동 중 냉각을 위해 쿨러(히트싱크)와 함께 장착됩니다. 반도체에서 발생하는 열의 양과 작동 조건에 따라 자연 공기 흐름 냉각 또는 강제 냉각을 사용할 수 있습니다. 조립 시, 각 타이리스터 패키지 유형에 대해 필요한 클램핑 힘 F_m (매개변수 표에 표시된 대로)을 제공해야 합니다.

빠른 타이리스터는 온대, 차가운 기후 및 열대 기후에서 사용할 수 있도록 제작될 수 있습니다. 디스크 타입 Powerex 빠른 타이리스터는 빠른 스위칭과 전류 제어가 필요한 다양한 전력 변환기(예: 용해로)에서 사용됩니다.

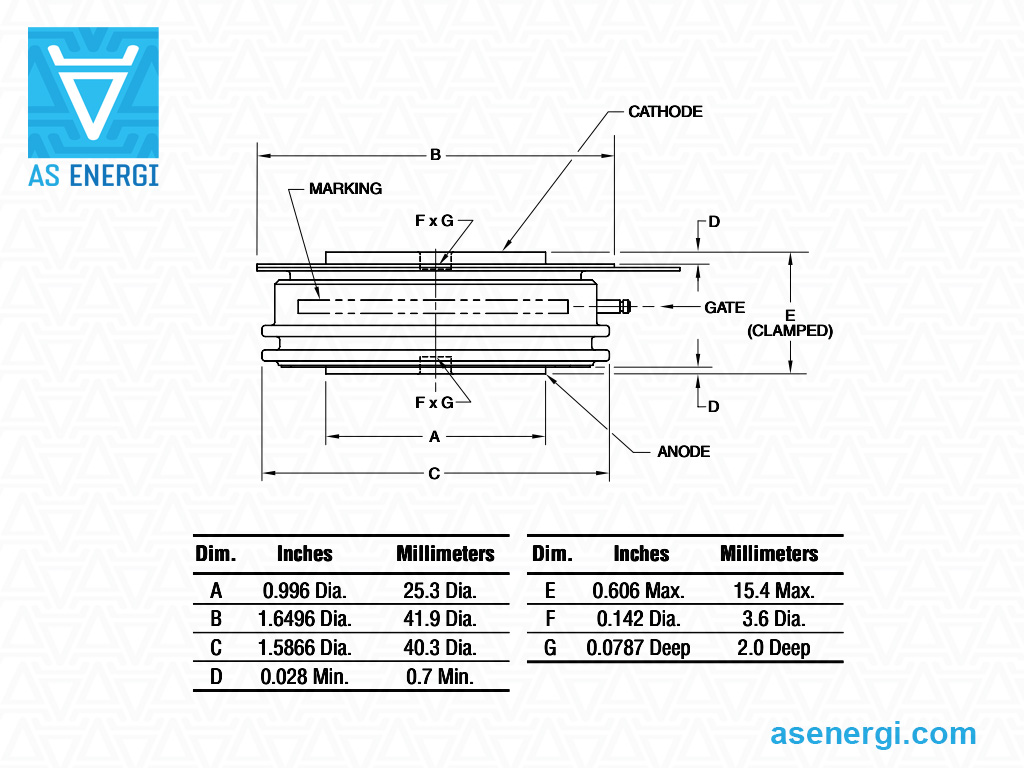

사양 및 매개변수, 데이터시트 PDF, 치수, 도면, 타이리스터 케이스 다이어그램, 권장 쿨러는 아래에 나열되어 있습니다.

당사는 구매일로부터 2년 동안 빠른 타이리스터 Powerex에 대한 품질 보증을 제공합니다. 타이리스터를 공급할 때, 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.

고속 디스크 사이리스터 파워렉스의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

고전력 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

고속 사이리스터 파워렉스의 일반 사양

유형	V_RRM	I_F(AV) (T_C)	I_TSM	tq	R_thJC	체결력 / 장착 토크	개요	치수 ØDxØdxH	교체 AS ENERGI^TM	데이터 시트
유형	V	A	A	µs	°C/W	체결력 / 장착 토크	개요	mm	교체 AS ENERGI^TM	PDF
고속 사이리스터 스터드 유형 최대 1400V
T507-14-40	1400	40 (70)	1	10 to 50	0.28	15 Nm	T50	0.500-20 UNF-2A	A-T507-14-40
T507-14-70	1400	70 (70)	1.2	10 to 50	0.28	15 Nm	T50	0.500-20 UNF-2A	A-T507-14-70
T507-14-80	1400	80 (70)	1.4	10 to 50	0.28	15 Nm	T50	0.500-20 UNF-2A	A-T507-14-80
T607-12-13	1200	125 (70)	3.5	10 to 50	0.13	33 Nm	T60	0.75-16 UNF-2A	A-T607-12-13
T607-12-15	1200	150 (70)	4	10 to 50	0.13	33 Nm	T60	0.75-16 UNF-2A	A-T607-12-15
T607-12-18	1200	175 (70)	4.5	10 to 50	0.13	33 Nm	T60	0.75-16 UNF-2A	A-T607-12-18
T707-08-33	800	325 (70)	8	10 to 50	0.1	39 Nm	T70	0.750-16 UNF-2A	A-T707-08-33
T707-10-28	1000	275 (70)	7	10 to 50	0.1	39 Nm	T70	0.750-16 UNF-2A	A-T707-10-28
T707-12-25	1200	250 (70)	7	25 to 60	0.1	39 Nm	T70	0.750-16 UNF-2A	A-T707-12-25
T707-14-30	1400	300 (70)	8	25 to 60	0.1	39 Nm	T70	0.750-16 UNF-2A	A-T707-14-30
Fast Thyristors Disc Type Up to 800V
T727-08-40	800	400 (70)	7	10 to 50	0.06	9 to 11 kN	T72	58.5x34x27	A-T727-08-40
T727-08-48	800	475 (70)	8	10 to 50	0.06	9 to 11 kN	T72	58.5x34x27	A-T727-08-48
T7S7-08-55	800	550 (70)	8.5	10 to 50	0.035	9 to 11 kN	T7S	42x25x14.4	A-T7S7-08-55
T72H-08-40	800	400 (70)	7	10 to 20	0.06	9 to 11 kN	T72	58.5x34x27	A-T72H-08-40
T7S7-08-65	800	650 (70)	9.5	10 to 50	0.035	9 to 11 kN	T7S	42x25x14.4	A-T7S7-08-65
T72H-08-48	800	475 (70)	8	20 to 40	0.06	9 to 11 kN	T72	58.5x34x27	A-T72H-08-48
T7SH-08-50	800	500 (70)	8.5	10 to 20	0.045	9 to 11 kN	T7S	42x25x14.4	A-T7SH-08-50
T7SH-08-60	800	600 (70)	9	20 to 40	0.045	9 to 11 kN	T7S	42x25x14.4	A-T7SH-08-60
Up to 1400V
T7H6-12-49	1200	515 (85)	7.6	30	0.04	8.9 to 10.7 kN	T7H	42x25x15.5	A-T7H6-12-49
T727-14-35	1400	350 (70)	7	15 to 60	0.06	9 to 11 kN	T72	58.5x34x27	A-T727-14-35
T727-14-45	1400	450 (70)	8	15 to 60	0.06	9 to 11 kN	T72	58.5x34x27	A-T727-14-45
T7S7-12-50	1200	500 (70)	8	25 to 60	0.035	9 to 11 kN	T7S	42x25x14.4	A-T7S7-12-50
T7S7-12-60	1200	600 (70)	9	15 to 60	0.035	9 to 11 kN	T7S	42x25x14.4	A-T7S7-12-60
T72H-12-35	1200	350 (70)	7	10 to 50	0.06	9 to 11 kN	T72	58.5x34x27	A-T72H-12-35
T72H-14-45	1400	450 (70)	7.5	25 to 50	0.06	9 to 11 kN	T72	58.5x34x27	A-T72H-14-45
T7SH-12-40	1200	400 (70)	8	10 to 50	0.045	9 to 11 kN	T7S	42x25x14.4	A-T7SH-12-40
T7SH-14-45	1400	450 (70)	8.5	25 to 50	0.045	9 to 11 kN	T7S	42x25x14.4	A-T7SH-14-45
T826-12-75	1200	970 (55)	11.7	20	0.025	13.3 to 17.8 kN	T82	58.5x34x27	A-T826-12-75
T82F-12-65	1200	650 (70)	8.5	15 to 50	0.037	16 to 18 kN	T82	58.5x34x27	A-T82F-12-65
T82F-12-75	1200	750 (70)	10	25 to 60	0.037	16 to 18 kN	T82	58.5x34x27	A-T82F-12-75
T9K6-14-09	1400	1180 (55)	16.15	25	0.02	22.2 to 24.5 kN	T9K	74x47x27	A-T9K6-14-09
T9GH-12-10	1200	1000 (70)	15	20 to 60	0.023	22 to 25 kN	T9G	74x47x27.7	A-T9GH-12-10
T9GH-12-11	1200	1100 (70)	17	40 to 60	0.023	22 to 25 kN	T9G	74x47x27.7	A-T9GH-12-11
T627-12-15	1200	150 (70)	3.5	10 to 50	0.08	4.5 to 6.3 kN	T62	42x19x14	A-T627-12-15
T627-12-20	1200	200 (70)	4	10 to 50	0.08	4.5 to 6.3 kN	T62	42x19x14	A-T627-12-20
T627-12-25	1200	250 (70)	4.5	10 to 50	0.08	4.5 to 6.3 kN	T62	42x19x14	A-T627-12-25
C458PD	1400	-	16	30 to 35	0.023	22.2 to 26.6 kN	T9G	74x47x27.7	A-C458PD
Up to 2000V
T72H-18-42	1800	420 (70)	6.8	80 to 100	0.06	9 to 11 kN	T72	58.5x34x27	A-T72H-18-42
T72H-18-30	1800	300 (70)	7	40 to 60	0.06	9 to 11 kN	T72	58.5x34x27	A-T72H-18-30
T7SH-18-36	1800	360 (70)	8	40 to 60	0.045	9 to 11 kN	T7S	42x25x14.4	A-T7SH-18-36
T7SH-18-46	1800	460 (70)	8.5	80 to 100	0.045	9 to 11 kN	T7S	42x25x14.4	A-T7SH-18-46
C612L	2000	600 (70)	9	55 to 60	0.045	16 to 18 kN	T82	58.5x34x27	A-C612L
C613L	2000	550 (70)	6.5	45 to 50	0.045	16 to 18 kN	T82	58.5x34x27	A-C613L
C712L	2000	1100 (70)	20	55	0.023	22.2 to 26.6 kN	T9G	74x47x27.7	A-C712L
C713L	2000	1000 (70)	15	45 to 50	0.023	22.2 to 26.6 kN	T9G	74x47x27.7	A-C713L
C714L	2000	925 (70)	16	40 to 45	0.023	22.2 to 26.6 kN	T9G	74x47x27.7	A-C714L
C770L	2000	2100 (70)	33	60	0.01	40 to 44.5 kN	TB2	110x73x38	A-C770L

고속 사이리스터 파워렉스의 부품 번호 안내서:
