듀얼 다이오드 모듈 MDC

전력 정류기 다이오드 모듈 AS ENERGI^TM은 반도체(스위치 2개)의 이중 토폴로지(다이오드-다이오드 유형)를 사용하는 모놀리식 설계의 AC/DC 컨버터용 비제어형 정류기입니다. 최대 1200A 부하 및 최대 3600V의 역 펄스 전압(직렬에 따라 다름)이 있는 DC 및 AC 회로에 사용됩니다.

정류기 다이오드 모듈은 산업 표준 하우징에 들어 있어 기존 장비에 장치를 쉽게 통합할 수 있습니다.

다이오드 모듈 MDC용 부품 번호 안내서

다이오드 모듈 설치 권장 사항

다이오드 모듈은 높은 전기 및 열 사이클링 성능이 특징이며, 이는 집중적인 작동 모드에서 높은 신뢰성과 긴 수명을 의미합니다.

정류기 다이오드 모듈의 정격 전류 범위: 26A, 40A, 55A, 70A, 90A, 110A, 135A, 160A, 182A, 200A, 250A, 285A, 300A, 350A, 400A, 500A, 570A, 600A, 800A, 1000A, 1200A. Nominal voltage range: 600V, 700V, 800V, 900V, 1000V, 1200V, 1400V, 1600V, 1800V, 2000V, 2200V, 2400V, 2600V, 2800V, 3000V, 3200V, 3400V, 3600V.

주(전원) 단자는 케이스 상단에 있으며 1, 2, 3(공통 양극-음극, 음극, 양극)으로 표시되어 있습니다.

두 위치 모듈은 서로 다른 스위칭 회로(전기 회로도)를 가지고 있습니다: МDC – 하프 브리지; МТK – 공통 음극을 사용하는 방식; МDA – 공통 양극을 사용하는 체계.

정류기 다이오드 모듈 MDC 시리즈는 전력 및 제어 장치, 전력 조정기, AC 조정기, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며 AC 컨버터용 정류기로도 사용됩니다.

당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

다이오드-다이오드 모듈 MDC의 일반 사양

시리즈	I_F(AV) (T_C)	V_RRM	I_FSM	I²t	I_RRM	V_FM/ I_FM	V_(TO)	r_T	R_th(j-c)	T_jmax	W	개요	데이터시트
시리즈	A (°C)	V	kA	kA²·s	mA	V/A	V	mΩ	°C/W	°C	g	개요	PDF

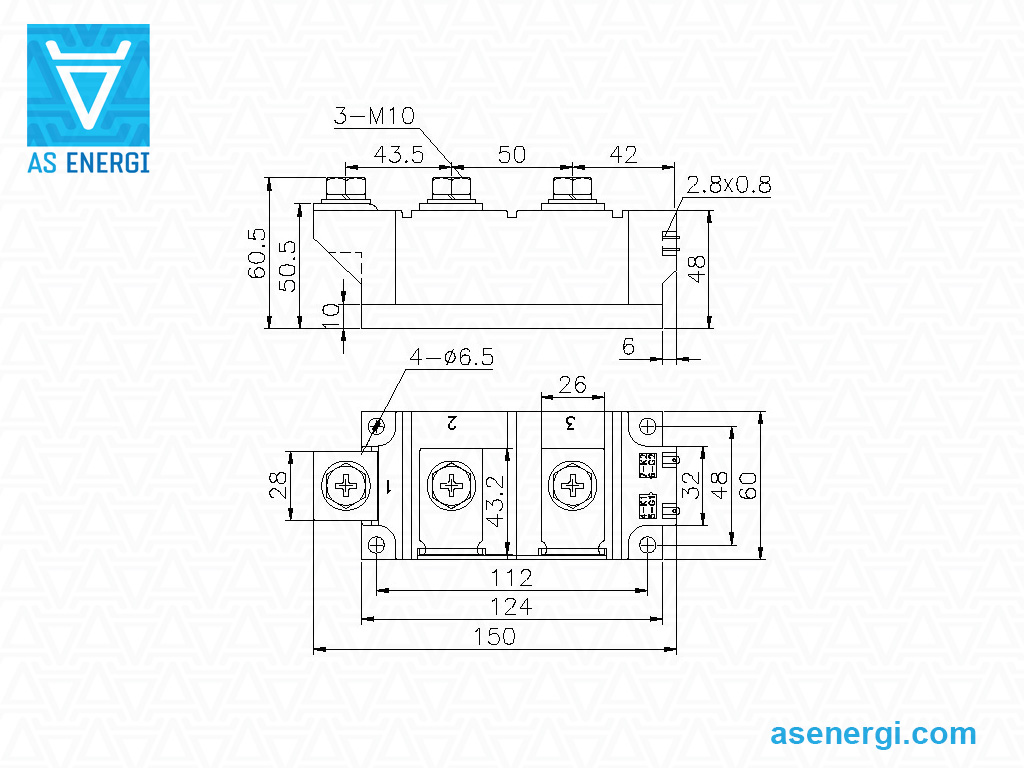

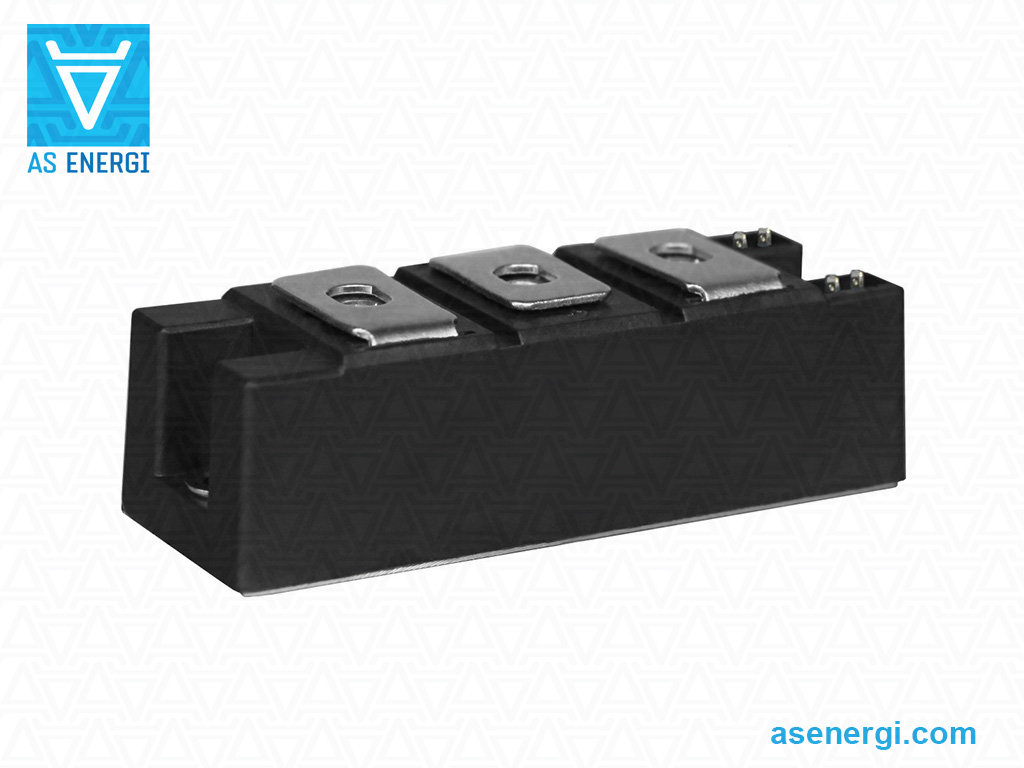

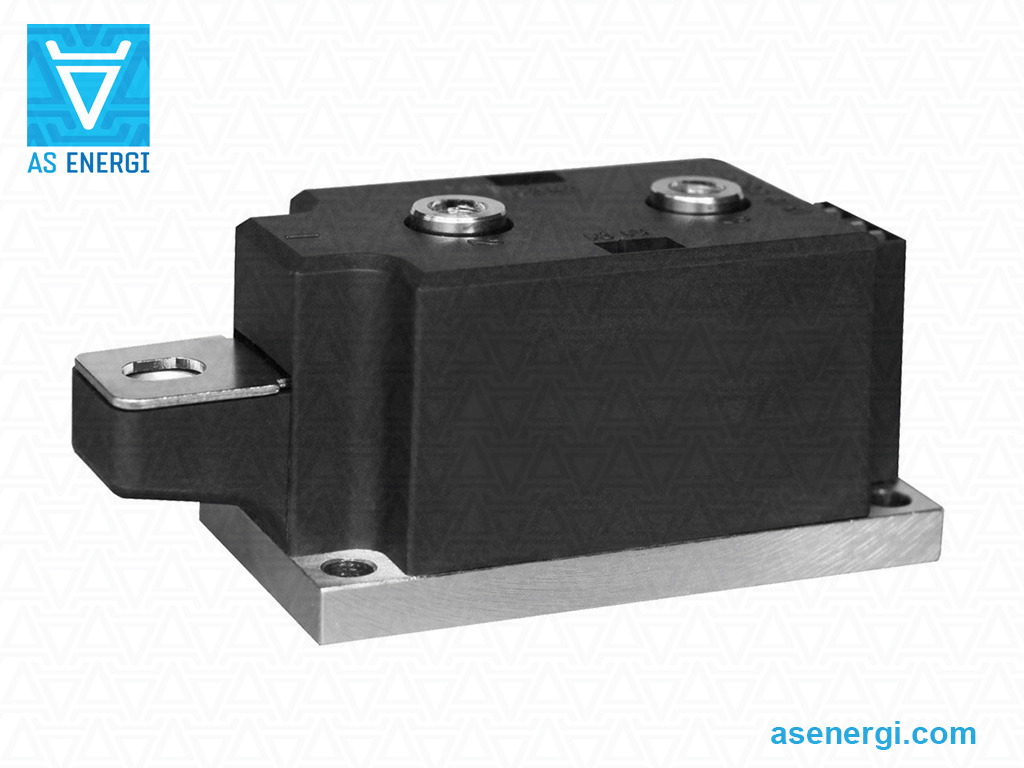

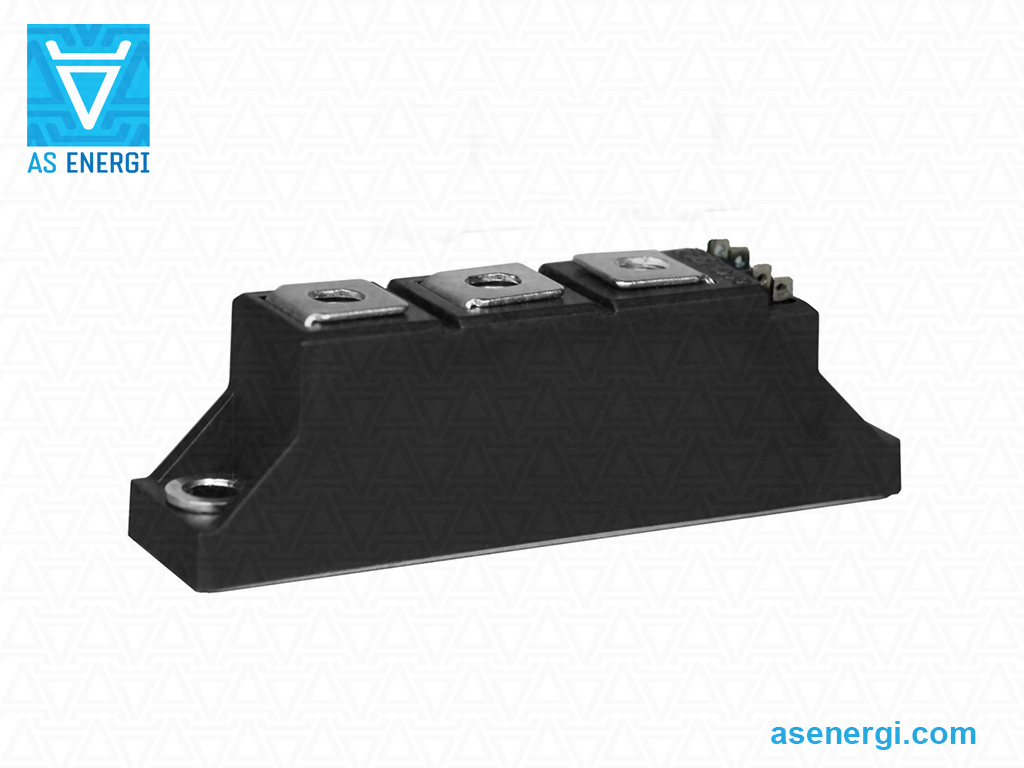

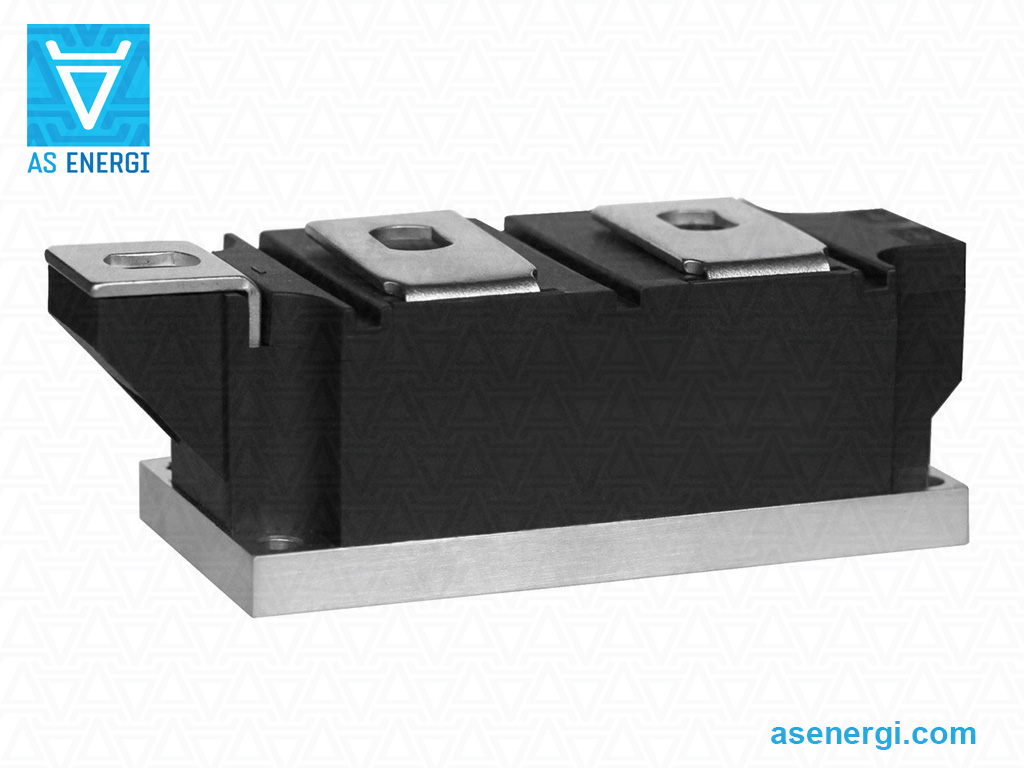

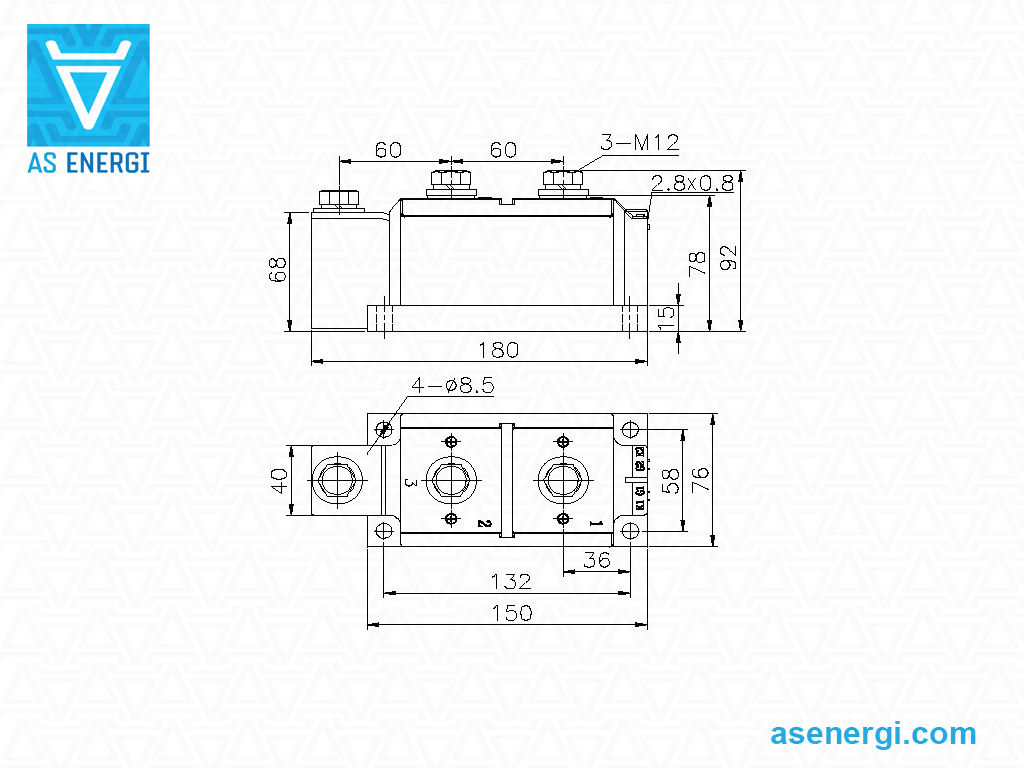

MDC26	26 (100)	600-1800	0.65	2.1	8	1.65/80	0.8	6.8	1.300	150	115	92x20x30
MDC26	26 (100)	1900-2500	0.65	21	8	1.53/80	0.85	5.94	1.30	150	115	92x20x30
MDC40	40 (100)	600-1800	1.00	5.0	8	1.55/120	0.80	5.57	0.900	150	115	92x20x30
MDC40	40 (100)	1900-2500	1.0	5.0	8	1.59/120	0.85	4.5	0.9	150	115	92x20x30
MDC55	55 (100)	600-1800	1.30	8.45	8	1.45/170	0.80	3.47	0.700	150	115	92x20x30
MDC55	55 (100)	1900-2500	1.30	8.45	8	1.55/170	0.85	3.76	0.68	150	115	92x20x30
MDC70	70 (100)	600-1800	1.80	16.2	8	1.40/210	0.80	2.50	0.570	150	115	92x20x30
MDC70	70 (100)	1900-2500	1.80	16.2	8	1.50/210	0.85	2.73	0.55	150	115	92x20x30
MDC90	90 (100)	600-1800	2.30	26	8	1.33/270	0.80	1.70	0.470	150	115	92x20x30
MDC90	90 (100)	1900-2500	2.30	26	8	1.43/270	0.85	1.88	0.45	150	115	92x20x30
MDC110	110 (100)	600-1800	2.60	33	8	1.45/330	0.80	1.74	0.350	150	115	92x20x30
MDC110	110 (100)	1900-2500	2.6	33	8	1.55/330	0.85	1.88	0.33	150	115	92x20x30
MDC110	110 (100)	2600-3600	2.60	33	20	2.25/330	0.95	1.76	0.31	150	320	94x36x30
MDC135	135 (100)	600-1800	3.90	76	12	1.38/410	0.80	1.18	0.310	150	320	94x36x30
MDC135	135 (100)	1900-2500	3.9	76	12	1.48/410	0.83	1.23	0.30	150	320	94x36x30
MDC135	135 (100)	2600-3600	3.9	76	20	1.98/410	0.85	1.01	0.29	150	320	94x36x30
MDC160	160 (100)	600-1800	4.6	106	12	1.56/480	0.80	1.35	0.230	150	320	94x36x30
MDC160	160 (100)	1900-2500	4.6	105	12	1.66/480	0.84	1.31	0.23	150	320	94x36x30
MDC160	160 (100)	2600-3600	4.8	106	25	1.98/480	0.95	0.90	0.23	150	320	94x36x30
MDC182	182 (100)	600-1800	6.40	205	12	1.43/550	0.80	0.96	0.220	150	320	94x36x30
MDC182	182 (100)	1900-2500	6.4	204	12	1.73/550	0.85	1.05	0.20	150	320	94x36x30
MDC200	200 (100)	600-1800	7.5	281	12	1.38/600	0.75	0.88	0.210	150	320	94x36x30
MDC200	200 (100)	1900-2500	7.5	281	12	1.48/600	0.82	0.96	0.18	150	320	94x36x30
MDC200	200 (100)	2600-3600	7.5	281	30	2.10/600	0.95	1.40	0.15	150	860	92x50x50
MDC250	250 (100)	600-1800	9.5	451	20	1.43/750	0.75	0.76	0.140	150	860	92x50x50
MDC250	250 (100)	1900-2500	9.5	451	20	1.53/750	0.85	0.89	0.13	150	860	92x50x50
MDC250	250 (100)	2600-3600	9.5	451	30	1.83/750	0.95	0.87	0.13	150	860	92x50x50
MDC285	285 (100)	600-1800	9.5	451	20	1.40/750	0.75	0.70	0.14	150	860	92x50x50
MDC300	300 (100)	600-1800	10	500	20	1.35/900	0.75	0.55	0.130	150	860	92x50x50
MDC300	300 (100)	1900-2500	10	500	20	1.45/900	0.80	0.50	0.12	150	860	92x50x50
MDC300	300 (100)	2600-3600	10	500	45	1.85/900	0.95	0.70	0.11	150	1350	108x62x52
MDC350	350 (100)	600-1800	12	720	30	1.50/1050	0.750	0.61	0.110	150	1350	108x62x52
MDC350	350 (100)	1900-2500	12	720	30	1.60/1050	0.80	0.56	0.11	150	1350	108x62x52
MDC400	400 (100)	600-1800	13	845	30	1.48/1200	0.75	0.50	0.100	150	1350	108x62x52
MDC400	400 (100)	1900-2500	13	845	30	1.55/1200	0.85	0.49	0.09	150	1350	108x62x52
MDC400	400 (100)	2600-3600	13	845	50	1.65/1200	0.95	0.72	0.075	150	2300	135x76x62
MDC400-W	400 (60)	600-1800	13	845	30	1.65/1200	0.75	0.64	0.15	150	1300	92x50x57
MDC400-W	400 (60)	1900-2500	13	845	30	1.88/1200	0.85	0.69	0.14	150	1300	92x50x57
MDC400-W	400 (60)	2600-3600	13	845	35	2.41/1200	0.95	1.05	0.11	150	1820	108x62x58
MDC500	500 (100)	600-1800	16	1280	40	1.45/1500	0.75	0.3	0.090	150	2300	135x76x62
MDC500	500 (100)	1900-2500	16	1280	40	1.35/1500	0.85	0.38	0.075	150	2040	124x66x64
MDC500-W	500 (60)	600-1800	16	1280	40	1.68/1500	0.75	0.51	0.13	150	1820	108x62x58
MDC500-W	500 (60)	1900-2500	16	1280	40	1.85/1500	0.85	0.53	0.12	150	1820	108x62x58
MDC500-W	500 (60)	2600-3600	16	1280	45	2.83/1500	0.95	1.12	0.075	150	2600	135x76x68
MDC570	570 (100)	600-1800	18.0	1620	40	1.45/1500	0.75	0.30	0.09	150	1300	124x60x51
MDC600	600 (100)	600-1800	19	1805	45	1.50/1800	0.75	0.28	0.065	150	2300	135x76x62
MDC600	600 (100)	1900-2500	19	1805	40	1.53/1800	0.75	0.32	0.065	150	2300	135x76x62
MDC600-W	600 (60)	600-1800	19	1805	40	1.70/1800	0.75	0.42	0.11	150	1820	108x62x58
MDC600-W	600 (60)	1900-2500	19	1805	40	1.84/1800	0.85	0.44	0.10	150	1820	108x62x58
MDC600-W	600 (60)	2600-3600	19	1805	45	2.79/1800	0.95	0.91	0.065	150	2600	135x76x68
MDC800	800 (100)	600-1800	22	2420	45	1.80/2400	0.72	0.18	0.058	150	3500	150x76x78
MDC800	800 (100)	1900-2500	22	2420	45	1.38/2400	0.70	0.20	0.058	150	2300	135x76x62
MDC800-W	800 (60)	600-1800	22	2420	40	1.72/2400	0.75	0.34	0.08	150	2600	135x76x68
MDC800-W	800 (60)	1900-2500	22	2420	45	1.86/2400	0.80	0.36	0.075	150	2600	135x76x68
MDC1000	1000 (100)	600-1800	28	3920	50	1.82/3000	0.71	0.10	0.052	150	3800	150x77x83
MDC1000	1000 (100)	1900-2500	28	3920	50	1.21/3000	0.71	0.10	0.052	150	3800	150x77x83
MDC1000-W	1000 (60)	600-1800	28	3920	40	1.82/3000	0.75	0.25	0.065	150	3600	150x76x78
MDC1000-W	1000 (60)	1900-2500	28	3920	50	2.16/3000	0.82	0.38	0.048	150	3600	150x76x78
MDC1200	1200 (100)	600-1800	34	5780	50	1.86/3000	0.71	0.11	0.040	150	3800	150x77x83
MDC1200	1200 (100)	1900-2500	34	5780	50	1.20/3000	0.71	0.0	0.042	150	3800	150x77x83

MDC-W - 수냉식 모듈

다이오드-다이오드 모듈 MDC용 부품 번호 안내서:

400

–

MD	–	다이오드 모듈, AS ENERGI^TM.
C	–	서킷 토폴로지.
400	–	정격 전류 I_T(AV), Amp.
25	–	전압 등급 V_RRM / 100 (공칭 전압 – 2500 V).
W	–	W - 수냉식 하우징 없음 - 표준 하우징.

다이오드 모듈 MDC, MDK, MDA의 연결 다이어그램:

하프 브리지
공통 음극
공통 양극

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.

방열판 M_S에 대한 장착 토크

전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.

미리 토크를 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

설치 순서 예시

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 순서로 조여야 합니다.
