듀얼 다이오드 모듈 쿠바라 라미나 교체

다이오드-다이오드 모듈은 반도체(다이오드-다이오드 타입)의 듀얼 토폴로지로 모놀리식 설계가 특징입니다. DC 및 AC 회로에서 660A의 부하 및 최대 1800V의 역펄스 전압에 사용됩니다.

다이오드-다이오드 모듈 ASMDC AS ENERGI^TM는 듀얼 다이오드 모듈 MD 시리즈 Kubara Lamina의 대체, 동등한 반도체 장치입니다.

다이오드-다이오드 모듈은 표준 산업 케이스에 장착되어 장치를 기존 장비에 쉽게 통합할 수 있습니다.

이 모듈은 고신뢰성 압력 접촉 방식으로 설계 및 조립되어 비용 및 성능 최적화 애플리케이션의 특정 요구 사항을 충족합니다.

다이오드 모듈은 다양한 전력 장비에서 사용됩니다. 전력 및 제어 유닛, 전기 구동 장치, 전력 조정기, AC 조정기, 변환기, 고로 또는 화학 공정 제어기, 용접 장비 및 AC 변환기의 정류기 등에서 사용됩니다.

당사의 전력 모듈은 거의 모든 위상 제어 또는 정류 응용 분야를 위한 여러 듀얼 및 단일 장치 토폴로지로 제공됩니다.

당사는 다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 다이오드 모듈을 공급할 때 필요시 기술 여권 및 적합성 인증서를 제공합니다.

다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전력 모듈, thyristor, 다이오드 구매에 대한 질문이 있으시면 이메일로 요청해 주세요:

[email protected]

그리고 저희는 배송에 대한 상업적 제안을 드리겠습니다.
대량 주문 시 개별 가격을 제공해 드립니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

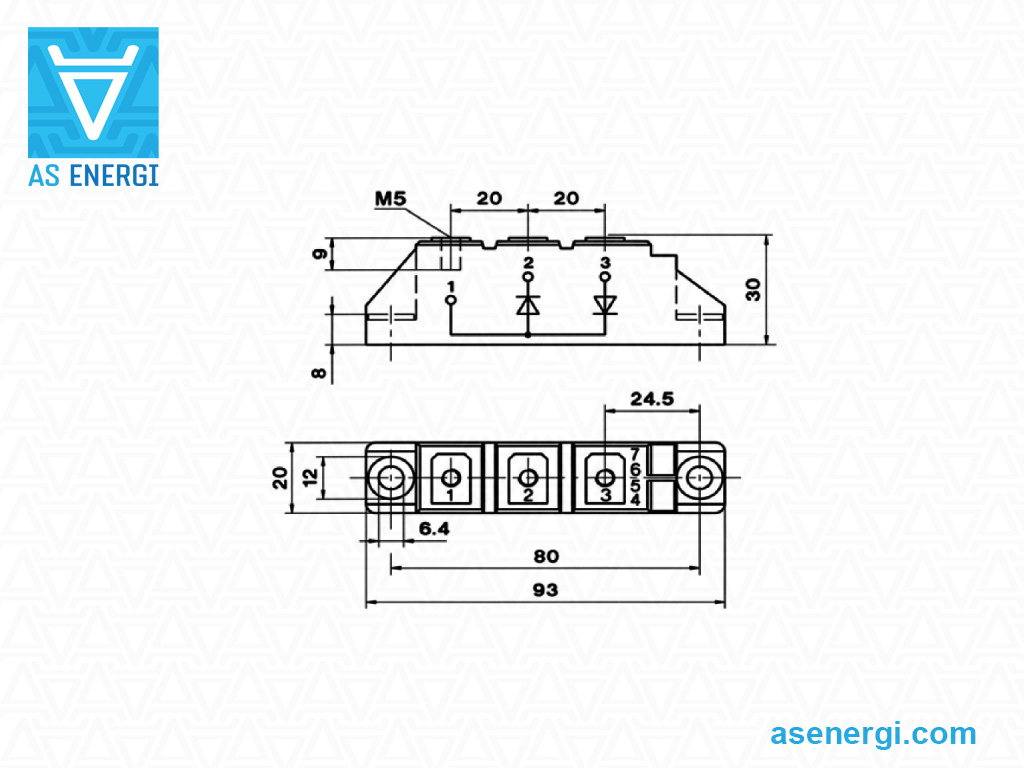

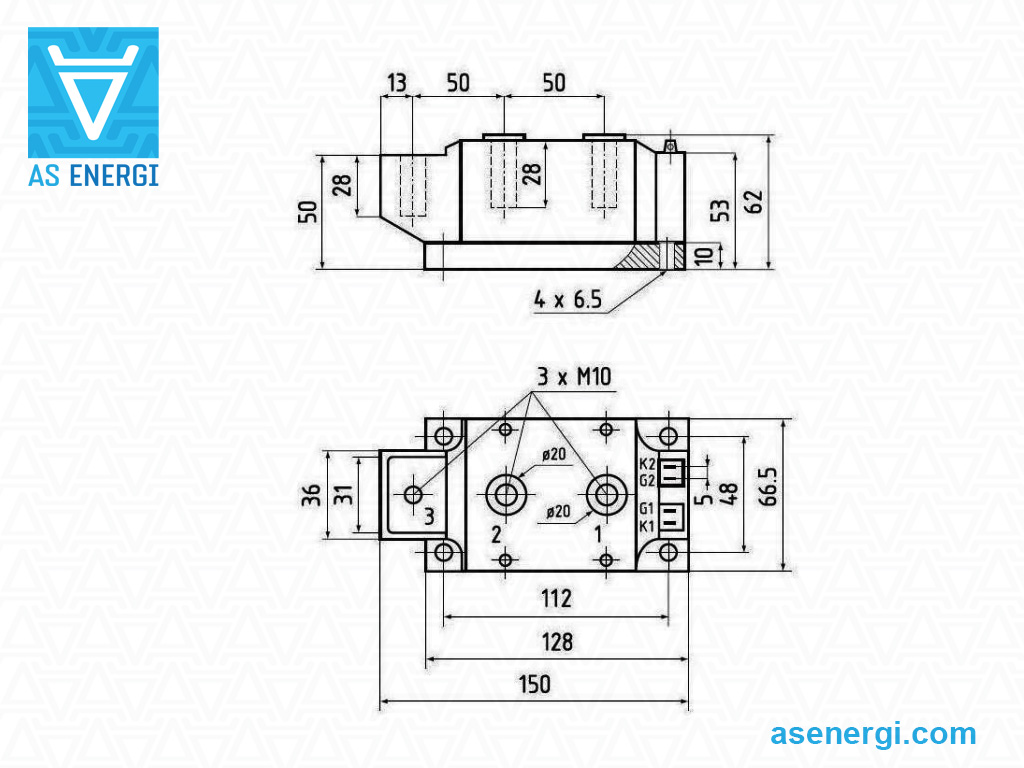

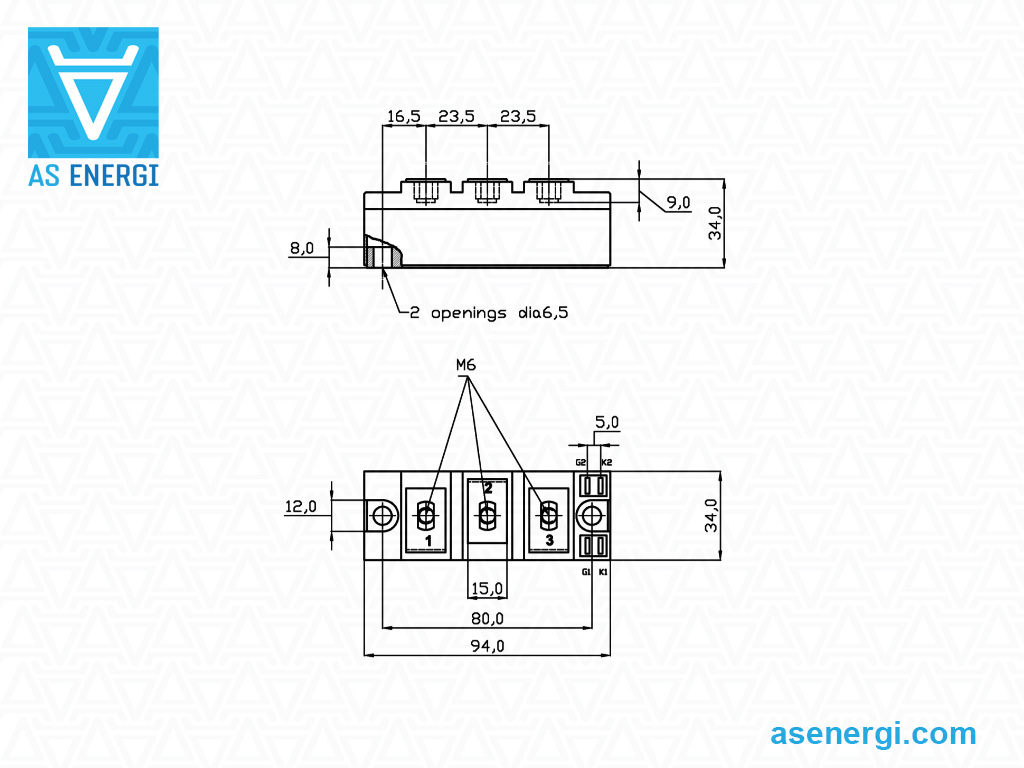

다이오드-다이오드 모듈 쿠바라 라미나 및 대체품의 일반 사양

유형	I_F(AV)M (T_C,°C)	V_RRM	I_FSM	I²t	V_T0	r_T	T_{vj max}	R_th(j-c)	W	치수 L×B×H	교체 AS ENERGI^TM	데이터 시트
유형	A	V	A	kA²·s	V	mΩ	ºC	°C/W	g	mm	교체 AS ENERGI^TM	PDF
MDC-106-04	106 (85)	400	2500	31	0.85	1.30	125	0.35	95	93x20x30	ASMDC-106-04
MDC-106-06	106 (85)	600	2500	31	0.85	1.30	125	0.35	95	93x20x30	ASMDC-106-06
MDC-106-08	106 (85)	800	2500	31	0.85	1.30	125	0.35	95	93x20x30	ASMDC-106-08
MDC-106-10	106 (85)	1000	2500	31	0.85	1.30	125	0.35	95	93x20x30	ASMDC-106-10
MDC-106-12	106 (85)	1200	2500	31	0.85	1.30	125	0.35	95	93x20x30	ASMDC-106-12
MDC-106-14	106 (85)	1400	2500	31	0.85	1.30	125	0.35	95	93x20x30	ASMDC-106-14
MDC-106-16	106 (85)	1600	2500	31	0.85	1.30	125	0.35	95	93x20x30	ASMDC-106-16
MDA-170-04	170 (100)	400	5000	125	0.85	1.60	150	0.18	360	94x34x34	ASMDA-170-04
MDA-170-06	170 (100)	600	5000	125	0.85	1.60	150	0.18	360	94x34x34	ASMDA-170-06
MDA-170-08	170 (100)	800	5000	125	0.85	1.60	150	0.18	360	94x34x34	ASMDA-170-08
MDA-170-10	170 (100)	1000	5000	125	0.85	1.60	150	0.18	360	94x34x34	ASMDA-170-10
MDA-170-12	170 (100)	1200	5000	125	0.85	1.60	150	0.18	360	94x34x34	ASMDA-170-12
MDA-170-14	170 (100)	1400	5000	125	0.85	1.60	150	0.18	360	94x34x34	ASMDA-170-14
MDA-170-16	170 (100)	1600	5000	125	0.85	1.60	150	0.18	360	94x34x34	ASMDA-170-16
MDC-200-04	200 (100)	400	5500	150	0.71	1.22	150	0.18	360	94x34x34	ASMDC-200-04
MDC-200-06	200 (100)	600	5500	150	0.71	1.22	150	0.18	360	94x34x34	ASMDC-200-06
MDC-200-08	200 (100)	800	5500	150	0.71	1.22	150	0.18	360	94x34x34	ASMDC-200-08
MDC-200-10	200 (100)	1000	5500	150	0.71	1.22	150	0.18	360	94x34x34	ASMDC-200-10
MDC-200-12	200 (100)	1200	5500	150	0.71	1.22	150	0.18	360	94x34x34	ASMDC-200-12
MDC-200-14	200 (100)	1400	5500	150	0.71	1.22	150	0.18	360	94x34x34	ASMDC-200-14
MDC-200-16	200 (100)	1600	5500	150	0.71	1.22	150	0.18	360	94x34x34	ASMDC-200-16
MDC-410-04	410 (100)	400	10000	500	0.71	0.3	150	0.11	840	115x53x52	ASMDC-410-04
MDC-410-06	410 (100)	600	10000	500	0.71	0.3	150	0.11	840	115x53x52	ASMDC-410-06
MDC-410-08	410 (100)	800	10000	500	0.71	0.3	150	0.11	840	115x53x52	ASMDC-410-08
MDC-410-10	410 (100)	1000	10000	500	0.71	0.3	150	0.11	840	115x53x52	ASMDC-410-10
MDC-410-12	410 (100)	1200	10000	500	0.71	0.3	150	0.11	840	115x53x52	ASMDC-410-12
MDC-410-14	410 (100)	1400	10000	500	0.71	0.3	150	0.11	840	115x53x52	ASMDC-410-14
MDC-410-16	410 (100)	1600	10000	500	0.71	0.3	150	0.11	840	115x53x52	ASMDC-410-16
MDC-470-04	470 (100)	400	11000	605	0.62	0.227	150	0.11	840	115x53x52	ASMDC-470-04
MDC-470-06	470 (100)	600	11000	605	0.62	0.227	150	0.11	840	115x53x52	ASMDC-470-06
MDC-470-08	470 (100)	800	11000	605	0.62	0.227	150	0.11	840	115x53x52	ASMDC-470-08
MDC-470-10	470 (100)	1000	11000	605	0.62	0.227	150	0.11	840	115x53x52	ASMDC-470-10
MDC-470-12	470 (100)	1200	11000	605	0.62	0.227	150	0.11	840	115x53x52	ASMDC-470-12
MDC-470-14	470 (100)	1400	11000	605	0.62	0.227	150	0.11	840	115x53x52	ASMDC-470-14
MDC-470-16	470 (100)	1600	11000	605	0.62	0.227	150	0.11	840	115x53x52	ASMDC-470-16
MDC-660-04	660 (100)	400	18000	1620	0.60	0.3	150	0.065	1490	150x66.5x62	ASMDC-660-04
MDC-660-06	660 (100)	600	18000	1620	0.60	0.3	150	0.065	1490	150x66.5x62	ASMDC-660-06
MDC-660-08	660 (100)	800	18000	1620	0.60	0.3	150	0.065	1490	150x66.5x62	ASMDC-660-08
MDC-660-10	660 (100)	1000	18000	1620	0.60	0.3	150	0.065	1490	150x66.5x62	ASMDC-660-10
MDC-660-12	660 (100)	1200	18000	1620	0.60	0.3	150	0.065	1490	150x66.5x62	ASMDC-660-12
MDC-660-14	660 (100)	1400	18000	1620	0.60	0.3	150	0.065	1490	150x66.5x62	ASMDC-660-14
MDC-660-16	660 (100)	1600	18000	1620	0.60	0.3	150	0.065	1490	150x66.5x62	ASMDC-660-16
MDC-660-18	660 (100)	1800	18000	1620	0.60	0.3	150	0.065	1490	150x66.5x62	ASMDC-660-18

다이오드-다이오드 모듈용 부품 번호 안내서:

–

470

–

AS	–	AS ENERGI^TM
MD	–	모듈 유형: 듀얼 다이오드.
C	–	구성 코드.
470	–	평균 온 상태 전류 I_F(AV), Amp.
04	–	전압 등급 V_RRM / 100.

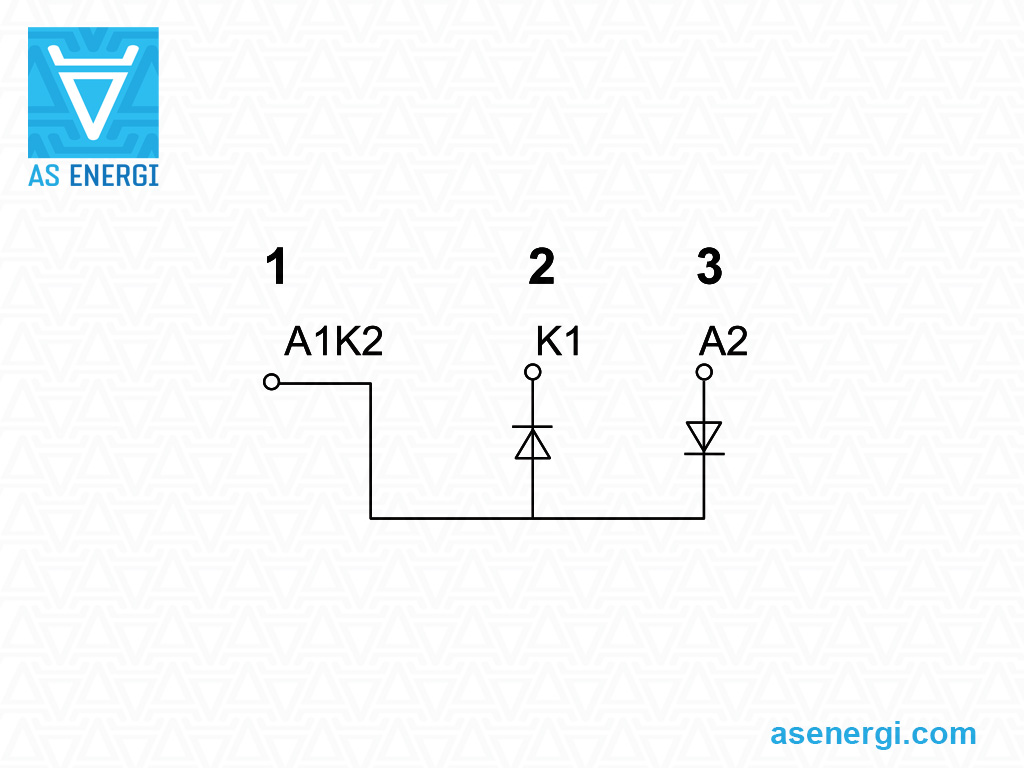

다이오드-다이오드 모듈의 회로도:

A1K2, K1, A2 (1, 2, 3) – 메인(전원) 단자.

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비

양호한 열 접촉을 보장하고 데이터 시트에 명시된 열 접촉 저항 값을 얻기 위해 방열판의 접촉 표면은 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 방열판의 장착 표면을 닦아내고, 이소프로판올과 같은 알코올 세정제로 청소하는 것이 좋습니다. 다음의 기계적 사양이 충족되어야 합니다:
– 방열판 장착 영역의 불평탄도는 100 mm당 ≤ 50μm 이어야 합니다
– 거칠기 Rz: < 10 μm
– 계단 형상 없음 > 10 μm

방열판 표면 사양

열전도 페이스트 적용

열 접합 물질을 적용하기 위해 스텐실 인쇄 사용을 권장합니다. 열전도 페이스트의 두께는 50 μm에서 100 μm 사이를 권장합니다. 롤러를 사용하여 열전도 페이스트를 적용하는 것은 최적화된 페이스트 두께의 재현성을 보장할 수 없기 때문에 대량 생산에 권장되지 않습니다.

방열판 M_S의 조임 토크

전력 모듈을 고정하기 위해 적합한 와셔 및 스프링 잠금 와셔와 함께 강철 나사를 사용하는 것이 강력히 권장됩니다. 데이터 시트에 명시된 토크 값을 준수해야 합니다.

권장되는 초기 조임 토크 및 지정된 토크 값으로의 재조임을 권장합니다. 나사 조임 과정에서 속도는 제한되어야 하며, 공압 드라이버 사용 시 발생할 수 있는 토크 피크를 피하기 위해 부드러운 토크 제한이 권장됩니다.

설치 순서 예시

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.
