파워 위상 제어 사이리스터 SCR 100A – 400A, 스터드 패키지

전력 위상 제어 사이리스터 AS ENERGITM, 실리콘 제어 정류기(SCR)라고도 하는 스터드 버전은 범용 사이리스터로, 전압이 최대 4400V인 회로에서 주파수 500Hz에서 DC 및 AC 전류를 400A로 조절 및 변환합니다(직렬에 따라 다름).

파워 스터드 사이리스터 시리즈 T에는 다음과 같은 유형(전류)이 있습니다: 100A, 125A, 160A, 200A, 250A, 320A, 400암페어.

고전력 스터드 사이리스터 시리즈

파워 스터드 사이리스터용 부품 번호 안내서

파워 스터드 사이리스터용 기술 패스포트

파워 사이리스터 설치 권장 사항

youtube비디오: 고전력 사이리스터 및 다이오드에 대한 리뷰

사이리스터는 산업 표준 세라믹 하우징을 갖추고 있어 기존 장비에 쉽게 통합할 수 있습니다.

사이리스터의 극성은 케이스의 아이콘으로 결정됩니다. 사이리스터의 베이스는 양극, 유연한 전원 리드는 음극, 전원 리드 베이스에서 나오는 유연한 와이어는 보조 음극, 케이스에서 나오는 유연한 와이어는 제어 전극(게이트)입니다. 사이리스터의 기술 사양, 부품 번호 가이드, 극성, 치수 및 권장 쿨러는 아래에 나와 있습니다.

사이리스터를 냉각하기 위해 공기 및 물 방열판이 사용됩니다. 방열판과의 안정적인 열 및 전기 접촉을 위해 조립 시 체결 토크 Md를 준수해야 합니다. 조립 중 사이리스터의 열 방출을 개선하기 위해 열 전도성 페이스트가 사용됩니다.

사이리스터는 기능 부품과 반도체 소자를 기계적 충격과 환경으로부터 분리하는 밀폐형 하우징을 갖추고 있습니다. 이 사이리스터는 유연한 전원 리드가 있는 스터드 디자인입니다. 스터드 사이리스터는 움직이는 부품에 사용할 수 있다는 점에서 주목할 만합니다.

AS Energi Global LLC의 사이리스터는 낮은 정적 및 동적 손실, 높은 값의 VDRM/VRRM, 다양한 산업 분야에서 장치를 사용한 광범위한 경험, 100~9000V의 전압 범위 및 100~15000A의 암페어, 열 및 전기 사이클링에 대한 높은 저항, 자연 또는 강제 공기 냉각 등의 특징을 가지고 있습니다.

당사는 사이리스터에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.

자세히 보기

위상 제어 스터드 사이리스터의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

고전력 사이리스터 구입에 관한 질문이 있는 경우, 다음 주소로 이메일 요청을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGITM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

고전력 스터드 사이리스터 시리즈:

T151
T161, T261, T361
T171, T271, T371, T471

파워 사이리스터 T151 (100A)

사이리스터 T151
시리즈 가격 전압
VDRM, VRRM		 평균 순방향 전류
IT(AV) (TC, ºC)		 전압 코드
VRRM / 100		 무게 패키지 유형 방열판 데이터 시트
T151-100 on request
+ –
Add

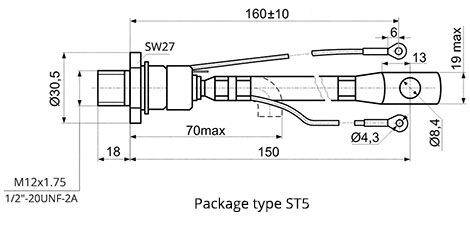

300 - 1800V 100A (90ºC) 3 - 18 150 g ST5 O151 데이터시트

파워 사이리스터의 상세 사양 T151

시리즈 VDRM
VRRM		 IT(AV)
(TC)		 ITRMS ITSM Tjmax VTM/
ITM		 VT(TO) rT IDRM
IRRM		 (dVD/dt)cr IGT VGT (diT/dt)cr tq i2·t Rth(j-c)
V A(°C) A kA °C V/A V mΩ mA V/µs mA V A/µs µs kA2·s °C/W
T151-100 300-1800 100(90) 157 2.0 140 1.80/314 1.15 2.40 15 20-1000 200 2.5 160 250 20 0.30

파워 사이리스터 T161 (125A – 200A)

사이리스터 T161
시리즈 가격 전압
VDRM, VRRM		 평균 순방향 전류
IT(AV) (TC, ºC)		 전압 코드
VRRM / 100		 무게 패키지 유형 방열판 데이터 시트
T161-125 on request
+ –
Add
100 - 1800V 125A (101ºC)

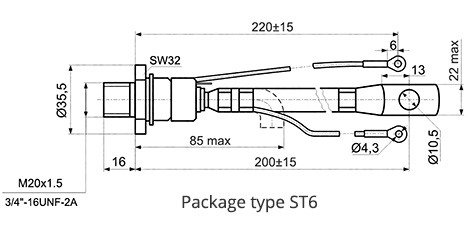

183A (85ºC)		 1 - 18 240 g ST6 O171, O271, O371, O471, OM101 데이터시트
T161-160 on request
+ –
Add
300 - 1800V 160A (87ºC) 3 - 18 240 g ST6 O171, O271, O371, O471, OM101 데이터시트
T161-200 on request
+ –
Add
300 - 1600V 200A (87ºC) 3 - 16 240 g ST6 O171, O271, O371, O471, OM101 데이터시트

파워 사이리스터의 상세 사양 T161

시리즈 VDRM
VRRM		 IT(AV)
(TC)		 ITRMS ITSM Tjmax VTM/
ITM		 VT(TO) rT IDRM
IRRM		 (dVD/dt)cr IGT VGT (diT/dt)cr tq i2·t Rth(j-c)
V A(°C) A kA °C V/A V mΩ mA V/µs mA V A/µs µs kA2·s °C/W
T161-125 100-1800 125(101)
183(85)		 196 4.0 125 1.45/393 0.867 1.300 50 200-1000 250 2.5 800 125-500 60 0.15
T161-160 300-1800 160(87) 251 4.0 125 1.70/502 1.05 1.36 15 20-1000 200 2.5 125 250 80 0.15
T161-200 300-1600 200(87) 314 5.0 125 1.60/628 1.00 1.05 15 20-1000 200 2.5 160 250 125 0.13

파워 사이리스터 T261, T361 (160A)

사이리스터 T261, T361
시리즈 가격 전압
VDRM, VRRM		 평균 순방향 전류
IT(AV) (TC, ºC)		 전압 코드
VRRM / 100		 무게 패키지 유형 방열판 데이터 시트
T261-160 on request
+ –
Add
100 - 1800V 160A (92ºC)
186A (85ºC)		 1 - 18 240 g ST6 O171, O271, O371, O471, OM101 데이터시트
T361-160 on request
+ –
Add
2400 - 2600V 160A (80ºC) 24 - 26 240 g ST6 O171, O271, O371, O471, OM101 데이터시트

파워 사이리스터의 상세 사양 T261, T361

시리즈 VDRM
VRRM		 IT(AV)
(TC)		 ITRMS ITSM Tjmax VTM/
ITM		 VT(TO) rT IDRM
IRRM		 (dVD/dt)cr IGT VGT (diT/dt)cr tq i2·t Rth(j-c)
V A(°C) A kA °C V/A V mΩ mA V/µs mA V A/µs µs kA2·s °C/W
T261-160 100-1800 160(92)
186(85)		 251 4.5 125 1.55/502 0.850 1.278 50 200-1000 250 2.5 800 125-500 80 0.150
T361-160 2400-2600 160(80) 251 3.5 125 2.00/502 1.415 1.290 20 500-1000 250 2.5 125 250 61 0.145

파워 사이리스터 T171 (200A – 320A)

사이리스터 T171
시리즈 가격 전압
VDRM, VRRM		 평균 순방향 전류
IT(AV) (TC, ºC)		 전압 코드
VRRM / 100		 무게 패키지 유형 방열판 데이터 시트
T171-200 on request
+ –
Add
100 - 1800V 200A (102ºC)

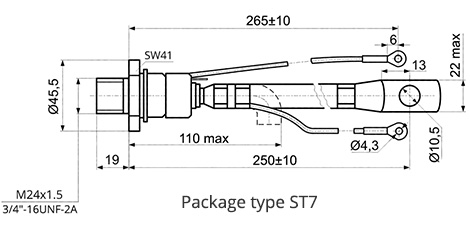

310A (85ºC)		 1 - 18 440 g ST7 O181, O281, OM105 데이터시트
T171-250 on request
+ –
Add
100 - 1800V 250A (94ºC)
307A (85ºC)		 1 - 18 440 g ST7 O181, O281, OM105 데이터시트
T171-320 on request
+ –
Add
300 - 1800V 320A (87ºC) 3 - 18 440 g ST7 O181, O281, OM105 데이터시트

파워 사이리스터의 상세 사양 T171

시리즈 VDRM
VRRM		 IT(AV)
(TC)		 ITRMS ITSM Tjmax VTM/
ITM		 VT(TO) rT IDRM
IRRM		 (dVD/dt)cr IGT VGT (diT/dt)cr tq i2·t Rth(j-c)
V A(°C) A kA °C V/A V mΩ mA V/µs mA V A/µs µs kA2·s °C/W
T171-200 100-1800 200(90)
310(85)		 314 6.0 125 1.45/628 1.027 0.641 70 200-1000 250 2.5 1000 125-500 170 0.085
T171-250 100-1800 250(94)
310(85)		 393 6.5 125 1.55/785 1.036 0.653 70 200-1000 250 2.5 1000 125-500 200 0.085
T171-320 300-1800 320(87) 502 8.5 125 1.60/1004 1.050 0.530 30 20-1000 200 2.5 125 250 361 0.085

Power Thyristors T271 (250A – 400A)

사이리스터 T271
시리즈 가격 전압
VDRM, VRRM		 평균 순방향 전류
IT(AV) (TC, ºC)		 전압 코드
VRRM / 100		 무게 패키지 유형 방열판 데이터 시트
T271-250 on request
+ –
Add
100 - 800V 250A (123ºC)
409A (100ºC)		 1 - 8 440 g ST7 (T.SB1) O181, O281, OM105 데이터시트
T271-320 on request
+ –
Add
100 - 800V 320A (116ºC)
429A (100ºC)		 1 - 8 440 g ST7 (T.SB1) O181, O281, OM105 데이터시트
T271-400 on request
+ –
Add
100 - 800V 400A (105ºC) 1 - 8 440 g ST7 O181, O281, OM105 데이터시트

파워 사이리스터의 상세 사양 T271

시리즈 VDRM
VRRM		 IT(AV)
(TC)		 ITRMS ITSM Tjmax VTM/
ITM		 VT(TO) rT IDRM
IRRM		 (dVD/dt)cr IGT VGT (diT/dt)cr tq i2·t Rth(j-c)
V A(°C) A kA °C V/A V mΩ mA V/µs mA V A/µs µs kA2·s °C/W
T271-250 100-800 250(123)
409(100)		 393 10.0 150 1.35/785 0.906 0.531 70 200-1000 250 2.5 800 125-500 450 0.085
T271-320 100-800 320(116)
429(100)		 502 10.5 150 1.35/1005 0.871 0.472 70 200-1000 250 2.5 800 125-500 500 0.085
T271-400 100-800 400(105) 627 11.5 150 1.35/1256 0.800 0.450 30 200-1000 250 2.5 320 160 620 0.090

파워 사이리스터 T371 (200A – 320A)

사이리스터 T371
시리즈 가격 전압
VDRM, VRRM		 평균 순방향 전류
IT(AV) (TC, ºC)		 전압 코드
VRRM / 100		 무게 패키지 유형 방열판 데이터 시트
T371-200 on request
+ –
Add
100 - 1800V 200A (102ºC)

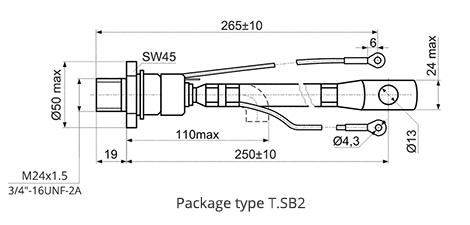

310A (85ºC)		 1 - 18 470 g T.SB2 O181, O281, OM105 데이터시트
T371-250 on request
+ –
Add
2200 - 2600V 250A (94ºC) 22 - 26 440 g ST7 (T.SB2) O181, O281, OM105 데이터시트
T371-320 on request
+ –
Add
2000 - 2200V 320A (82ºC) 20 - 22 440 g ST7 (T.SB2) O181, O281, OM105 데이터시트

파워 사이리스터의 상세 사양 T371

시리즈 VDRM
VRRM		 IT(AV)
(TC)		 ITRMS ITSM Tjmax VTM/
ITM		 VT(TO) rT IDRM
IRRM		 (dVD/dt)cr IGT VGT (diT/dt)cr tq i2·t Rth(j-c)
V A(°C) A kA °C V/A V mΩ mA V/µs mA V A/µs µs kA2·s °C/W
T371-200 100-1800 200(102)
310(85)		 314 6.0 125 1.45/628 1.027 0.641 70 200-1000 250 2.5 1000 125-500 170 0.085
T371-250 2200-2600 250(94) 392 7.0 125 1.54/785 0.930 0.730 30 200-1000 200 2.5 250 250 180 0.090
T371-320 2000-2200 320(82) 502 8.0 125 1.67/1004 1.050 0.680 30 200-1000 200 2.5 320 200 320 0.085

파워 사이리스터 T471 (200A – 320A)

사이리스터 T471
시리즈 가격 전압
VDRM, VRRM		 평균 순방향 전류
IT(AV) (TC, ºC)		 전압 코드
VRRM / 100		 무게 패키지 유형 방열판 데이터 시트
T471-200 on request
+ –
Add
4000 - 4400V 200A (80ºC) 40 - 44 440 g ST7 O181, O281, OM105 데이터시트
T471-250 on request
+ –
Add
100 - 1800V 250A (94ºC)
307A (85ºC)		 1 - 18 440 g ST7 (T.SB2) O181, O281, OM105 데이터시트
T471-320 on request
+ –
Add
100 - 1800V 320A (84ºC) 1 - 18 440 g ST7 (T.SB2) O181, O281, OM105 데이터시트

파워 사이리스터의 상세 사양 T471

시리즈 VDRM
VRRM		 IT(AV)
(TC)		 ITRMS ITSM Tjmax VTM/
ITM		 VT(TO) rT IDRM
IRRM		 (dVD/dt)cr IGT VGT (diT/dt)cr tq i2·t Rth(j-c)
V A(°C) A kA °C V/A V mΩ mA V/µs mA V A/µs µs kA2·s °C/W
T471-200 4000-4400 200(80) 214 4.0 125 2.46/628 1.850 1.240 50 500-1000 200 2.5 200 320-400 80 0.090
T471-250 100-1800 250(94)
307(85)		 393 6.5 125 1.55/785 1.036 0.653 70 200-1000 250 2.5 1000 125-500 210 0.085
T471-320 100-1800 320(84) 502 7.0 125 1.60/1005 1.006 0.612 70 200-1000 250 2.5 1000 125-500 230 0.085

고전력 스터드 사이리스터용 부품 번호 안내서:

T 161 – 200 – 16 – 4 2
T – 사이리스터, brand AS ENERGITM
161 – 사이리스터 유형(스터드 유형).
200 – 개방 상태의 평균 전류 IT(AV), Amp.
16 – 전압 등급 VRRM / 100  (공칭 전압 – 1600 V).
4 – 오프 상태 전압의 임계값 상승률 파라미터 (dVD/dt)crit:
영숫자 코딩 P2 K2 Е2 A2 T1 P1 M1
디지털 코딩 4 5 6 7 8 – 9
가치, V/µs 200 320 500 1000 1600 2000 2500
2 – 끄기 시간 매개변수 tq:
영숫자 코딩 0 B2 C2 E2 H2 K2 М2 P2 T2 X2 A3
디지털 코딩 0 – – 1 – – 2 – 3 – 4
가치, V/µs 표준화되지 않음 800 630 500 400 320 250 200 160 125 100

파워 스터드 사이리스터용 테크니컬 패스포트(샘플):

사이리스터를 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

  • 기술 패스포트
  • 기술 패스포트
  • 기술 패스포트

고전력 반도체 AS ENERGITM

당사는 최대 15000A 전류 및 9000V 전압의 다양한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 히트싱크의 제조 및 판매에 종사하고 있습니다. 반도체를 원하는 수량으로 구매할 수 있으며 대량으로 주문하면 가격이 저렴해집니다.
우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

고전력 사이리스터, 다이오드, 모듈을 구매하려면 다음 주소로 이메일 요청을 보내세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.

youtube비디오: 다이오드 스터드 실장 유형

youtube비디오: 파워 디스크 사이리스터 630A, 800A, 1000A

youtube비디오: 파워 디스크 사이리스터 1600A, 2000A, 2500A

youtube비디오: 파워 디스크 사이리스터 1000A, 1250A, 2000A, 3200A, 4000A, 5000A

고전력 스터드형 사이리스터 사진:

  • 스터드 사이리스터
  • 스터드 사이리스터
  • 스터드 사이리스터
  • 스터드 사이리스터
  • 스터드 사이리스터
  • 스터드 사이리스터

파워 스터드 마운트 사이리스터의 설치 권장 사항:

방열판으로 스터드 사이리스터 조립하기

전체 온도 범위에서 사이리스터와 쿨러의 결합 표면 사이의 열 전달 및 전기적 접촉의 신뢰성은 적절한 토크를 통해 보장됩니다.

조립하기 전에 (1) 접촉면에 기계적 손상이 있는지 육안으로 검사하고 (2)는 알코올(톨루엔, 가솔린, 아세톤)에 적셔 검사해야 합니다.

열 전달 매개 변수를 개선하려면 조립 전에 (3) 실리콘 열 전도성 페이스트의 얇은 층을 권장하며 이는 설치를위한 필수 조건이 아닙니다.

설치 후에는 패스너(너트 및 와셔)를 부식되지 않도록 추가로 고정해야 합니다.

파워 사이리스터에 대한 팁 및 권장 사항:

파워 사이리스터는 모든 파라미터에 대해 한계 부하에서 장시간 작동해서는 안 됩니다. 이 경우 안전 계수는 장치의 필요한 신뢰도에 따라 결정됩니다.

고장난 전원 사이리스터를 교체할 사이리스터의 매개변수와 일치하는 사이리스터로 교체합니다.

주변 온도가 높은 환경에서 작동할 때는 과냉각을 제공해야 합니다.

적절한 열 방출을 위해 파워 사이리스터와 쿨러를 주기적으로 청소하여 먼지와 오염 물질을 제거하는 것이 좋습니다.

병렬로 연결된 파워 사이리스터 간의 전류를 균등화하려면 유도성 전류 분배기(종종 꼬인 토로이달 와이어)를 사용해야 합니다. 가장 많이 사용되는 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 파워 사이리스터입니다. 이 경우 전류 분배기의 효율은 마그네틱 와이어의 단면에 의해 결정됩니다.

파워 사이리스터를 직렬로 연결할 때 전압 불균형을 방지하려면 각 사이리스터에 병렬로 연결된 션트 저항을 사용해야 합니다. 과도 상태에서의 전압 균등화는 각 사이리스터에 커패시터를 병렬로 연결하여 제공됩니다.
