듀얼 정류기 다이오드 모듈 파워렉스 교체

듀얼 다이오드 모듈는 다이오드-다이오드 유형의 듀얼 반도체 토폴로지를 갖춘 모놀리식 설계입니다. DC 및 AC 회로에서 1100A의 부하와 최대 4000V의 역방향 펄스 전압에 사용됩니다.

듀얼 다이오드 모듈 AM-P, AM-C, AM-N, AM-L AS ENERGI^TM는 Powerex Europe의 다이오드 모듈에 대한 교체용, 동등한 및 대체 반도체 장치입니다.

듀얼 다이오드 모듈의 부품 번호 안내

AS ENERGI^TM 반도체 제조 참고자료

다이오드 모듈은 표준 산업용 케이스에 장착되어 있어 기존 장비에 장치를 쉽게 통합할 수 있습니다.

모듈은 높은 신뢰성을 갖춘 압력 접촉 방식으로 설계 및 조립되어 비용과 성능 최적화된 애플리케이션의 특정 요구 사항을 충족합니다.

다이오드 모듈은 다양한 전력 장비에 사용됩니다 - 전력 및 제어 장치, 전기 드라이브, 전력 조절기, AC 조절기, 컨버터, 블라스트로 우스터 또는 화학 공정 제어기, 용접 장비 및 AC 컨버터의 정류기.

우리의 전력 모듈은 거의 모든 위상 제어 또는 정류기 애플리케이션을 위한 여러 듀얼 및 싱글 장치 토폴로지로 제공됩니다.

우리 회사는 다이오드/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 다이오드/다이오드 모듈을 공급할 때 필요한 경우, 기술 여권 및 적합성 인증서를 제공합니다.

다이오드 모듈의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

듀얼 다이오드 모듈 파워렉스 및 대체품의 일반 사양

유형	I_{F(AV)M (T_C)}	V _RRM	I_FSM	I ²t	V _T0	r _T	R _th(jc) 모듈당	R _th(jc) 정션당	R _th(cs) 모듈당	치수 L×B×H	교체 AS ENERGI^TM	데이터 시트
유형	A	V	kA	kA ²·s	V	mΩ	°C/W	°C/W	°C/W	mm	교체 AS ENERGI^TM	PDF

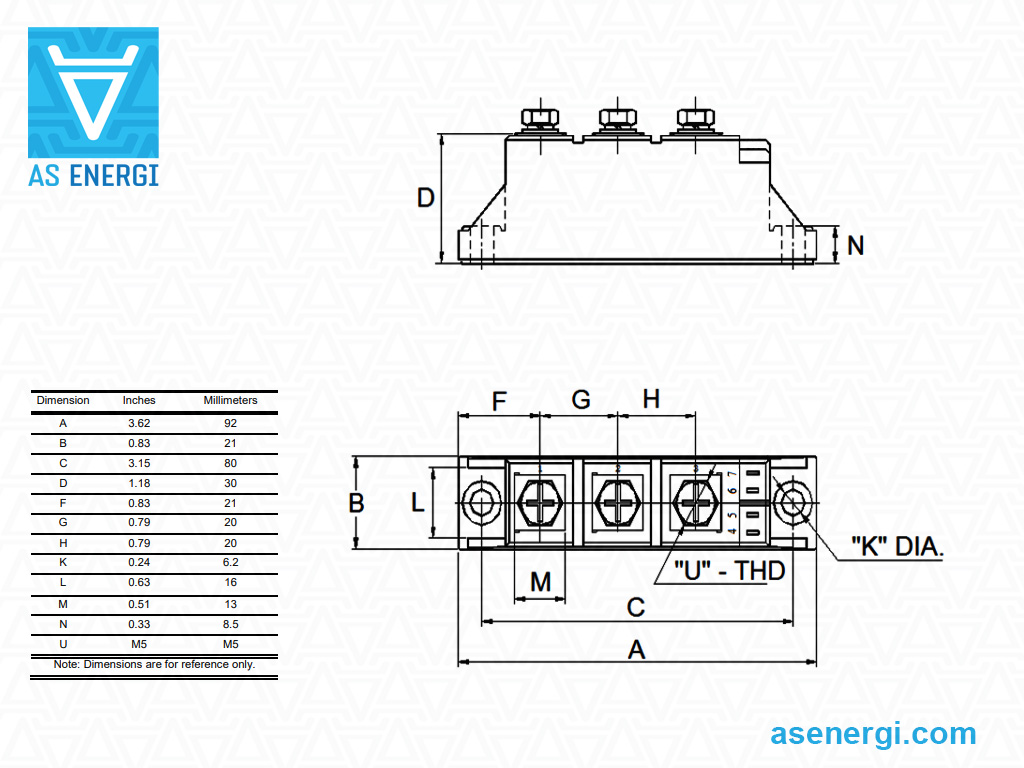

CD410899C	100 (104)	800	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CD410899C
CD411099C	100 (104)	1000	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CD411099C
CD411299C	100 (104)	1200	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CD411299C
CD411499C	100 (104)	1400	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CD411499C
CD411699C	100 (104)	1600	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CD411699C
CD411899C	100 (104)	1800	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CD411899C
CC410899C	100 (104)	800	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CC410899C
CC411099C	100 (104)	1000	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CC411099C
CC411299C	100 (104)	1200	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CC411299C
CC411499C	100 (104)	1400	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CC411499C
CC411699C	100 (104)	1600	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CC411699C
CC411899C	100 (104)	1800	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CC411899C
CN410899C	100 (104)	800	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CN410899C
CN411099C	100 (104)	1000	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CN411099C
CN411299C	100 (104)	1200	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CN411299C
CN411499C	100 (104)	1400	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CN411499C
CN411699C	100 (104)	1600	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CN411699C
CN411899C	100 (104)	1800	2.6	34.4	0.8	1.74	-	0.35	0.15	92x21x30	AM-CN411899C
CD412099C	100 (101)	2000	2.6	34.4	0.85	1.88	-	0.35	0.15	92x21x30	AM-CD412099C
CD412299C	100 (101)	2200	2.6	34.4	0.85	1.88	-	0.35	0.15	92x21x30	AM-CD412299C
CD412499C	100 (101)	2400	2.6	34.4	0.85	1.88	-	0.35	0.15	92x21x30	AM-CD412499C
CD412599C	100 (101)	2500	2.6	34.4	0.85	1.88	-	0.35	0.15	92x21x30	AM-CD412599C
CC412099C	100 (101)	2000	2.6	34.4	0.85	1.88	-	0.35	0.15	92x21x30	AM-CC412099C
CC412299C	100 (101)	2200	2.6	34.4	0.85	1.88	-	0.35	0.15	92x21x30	AM-CC412299C
CC412499C	100 (101)	2400	2.6	34.4	0.85	1.88	-	0.35	0.15	92x21x30	AM-CC412499C
CC412699C	100 (101)	2500	2.6	34.4	0.85	1.88	-	0.35	0.15	92x21x30	AM-CC412699C
CN412099C	100 (101)	2000	2.6	34.4	0.85	1.88	-	0.35	0.15	92x21x30	AM-CN412099C
CN412299C	100 (101)	2200	2.6	34.4	0.85	1.88	-	0.35	0.15	92x21x30	AM-CN412299C
CN412499C	100 (101)	2400	2.6	34.4	0.85	1.88	-	0.35	0.15	92x21x30	AM-CN412499C
CN412599C	100 (101)	2500	2.6	34.4	0.85	1.88	-	0.35	0.15	92x21x30	AM-CN412599C

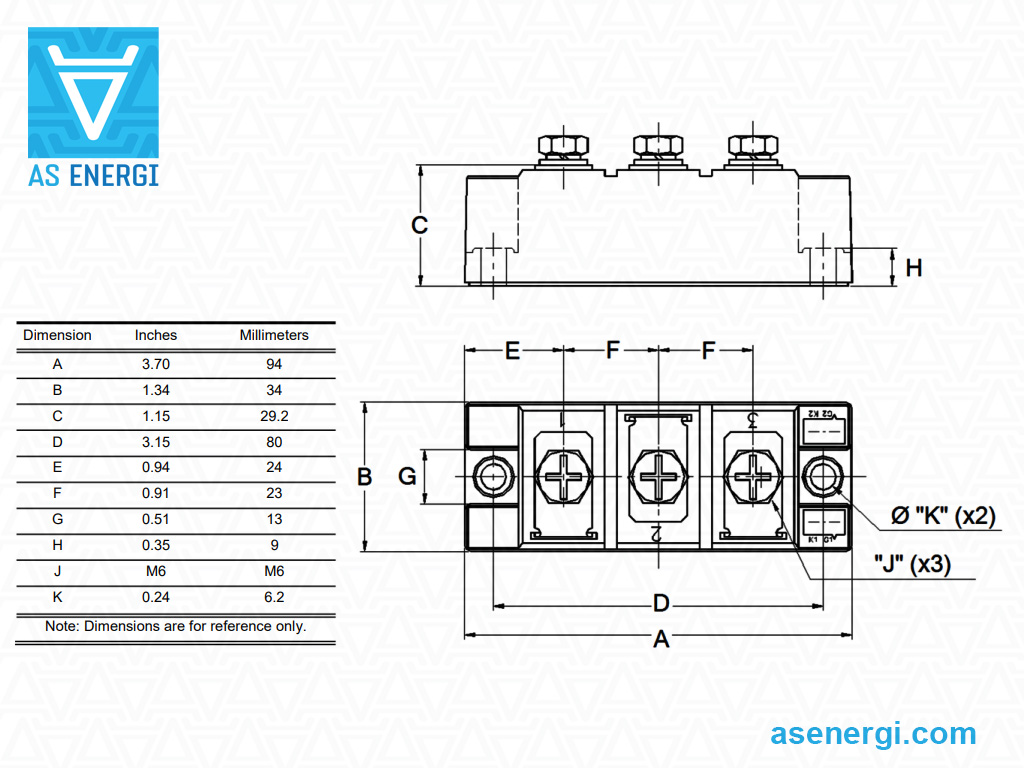

CD610816C	160 (99)	800	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CD610816C
CD611016C	160 (99)	1000	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CD611016C
CD611216C	160 (99)	1200	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CD611216C
CD611416C	160 (99)	1400	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CD611416C
CD611616C	160 (99)	1600	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CD611616C
CD611816C	160 (99)	1800	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CD611816C
CC610816C	160 (99)	800	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CC610816C
CC611016C	160 (99)	1000	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CC611016C
CC611216C	160 (99)	1200	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CC611216C
CC611416C	160 (99)	1400	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CC611416C
CC611616C	160 (99)	1600	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CC611616C
CC611816C	160 (99)	1800	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CC611816C
CN610816C	160 (99)	800	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CN610816C
CN611016C	160 (99)	1000	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CN611016C
CN611216C	160 (99)	1200	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CN611216C
CN611416C	160 (99)	1400	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CN611416C
CN611616C	160 (99)	1600	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CN611616C
CN611816C	160 (99)	1800	6	184	0.8	1.35	-	0.23	0.08	94x34x29	AM-CN611816C
CD612016C	160 (95)	2000	6	184	0.85	1.45	-	0.23	0.08	94x34x29	AM-CD612016C
CD612216C	160 (95)	2200	6	184	0.85	1.45	-	0.23	0.08	94x34x29	AM-CD612216C
CD612416C	160 (95)	2400	6	184	0.85	1.45	-	0.23	0.08	94x34x29	AM-CD612416C
CD612516C	160 (95)	2500	6	184	0.85	1.45	-	0.23	0.08	94x34x29	AM-CD612516C
CC612016C	160 (99)	2000	6	184	0.85	1.45	-	0.23	0.08	94x34x29	AM-CC612016C
CC612216C	160 (99)	2200	6	184	0.85	1.45	-	0.23	0.08	94x34x29	AM-CC612216C
CC612416C	160 (99)	2400	6	184	0.85	1.45	-	0.23	0.08	94x34x29	AM-CC612416C
CC612516C	160 (99)	2500	6	184	0.85	1.45	-	0.23	0.08	94x34x29	AM-CC612516C
CN612016C	160 (99)	2000	6	184	0.85	1.45	-	0.23	0.08	94x34x29	AM-CN612016C
CN612216C	160 (99)	2200	6	184	0.85	1.45	-	0.23	0.08	94x34x29	AM-CN612216C
CN612416C	160 (99)	2400	6	184	0.85	1.45	-	0.23	0.08	94x34x29	AM-CN612416C
CN612516C	160 (99)	2500	6	184	0.85	1.45	-	0.23	0.08	94x34x29	AM-CN612516C
CD612616C	160 (95)	2600	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CD612616C
CD612816C	160 (95)	2800	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CD612816C
CD613016C	160 (95)	3000	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CD613016C
CD613216C	160 (95)	3200	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CD613216C
CD613416C	160 (95)	3400	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CD613416C
CD613616C	160 (95)	3600	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CD613616C
CC612616C	160 (95)	2600	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CC612616C
CC612816C	160 (95)	2800	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CC612816C
CC613016C	160 (95)	3000	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CC613016C
CC613216C	160 (95)	3200	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CC613216C
CC613416C	160 (95)	3400	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CC613416C
CC613616C	160 (95)	3600	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CC613616C
CN612616C	160 (95)	2600	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CN612616C
CN612816C	160 (95)	2800	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CN612816C
CN613016C	160 (95)	3000	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CN613016C
CN613216C	160 (95)	3200	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CN613216C
CN613416C	160 (95)	3400	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CN613416C
CN613616C	160 (95)	3600	5.2	140	0.9	1.35	-	0.23	0.08	94x36x29	AM-CN613616C
ND412625	250 (101)	2600	4.75	113	1095	0.482	0.07	0.14	0.03	116x50x52	AM-ND412625
ND412825	250 (101)	2800	4.75	113	1095	0.482	0.07	0.14	0.03	116x50x52	AM-ND412825
ND413025	250 (101)	3000	4.75	113	1095	0.482	0.07	0.14	0.03	116x50x52	AM-ND413025
ND413225	250 (101)	3200	4.75	113	1095	0.482	0.07	0.14	0.03	116x50x52	AM-ND413225
ND413425	250 (101)	3400	4.75	113	1095	0.482	0.07	0.14	0.03	116x50x52	AM-ND413425
ND410626	260 (112)	600	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND410626
ND410826	260 (112)	800	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND410826
ND411026	260 (112)	1000	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND411026
ND411226	260 (112)	1200	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND411226
ND411426	260 (112)	1400	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND411426
ND411626	260 (112)	1600	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND411626
ND411826	260 (112)	1800	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND411826
ND412026	260 (112)	2000	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND412026
ND412226	260 (112)	2200	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND412226
ND412426	260 (112)	2400	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND412426
ND410632	320 (101)	600	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND410632
ND410832	320 (101)	800	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND410832
ND411032	320 (101)	1000	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND411032
ND411232	320 (101)	1200	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND411232
ND411432	320 (101)	1400	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND411432
ND411632	320 (101)	1600	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND411632
ND411832	320 (101)	1800	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND411832
ND412032	320 (101)	2000	8	266	0.764	0.36	0.07	0.14	0.03	116x50x52	AM-ND412032
ND410635	350 (102)	600	7.34	269	0.654	0.32	0.07	0.14	0.03	116x50x52	AM-ND410635
ND410835	350 (102)	800	7.34	269	0.654	0.32	0.07	0.14	0.03	116x50x52	AM-ND410835
ND411035	350 (102)	1000	7.34	269	0.654	0.32	0.07	0.14	0.03	116x50x52	AM-ND411035
ND411235	350 (102)	1200	7.34	269	0.654	0.32	0.07	0.14	0.03	116x50x52	AM-ND411235
ND411435	350 (102)	1400	7.34	269	0.654	0.32	0.07	0.14	0.03	116x50x52	AM-ND411435
ND411635	350 (102)	1600	7.34	269	0.654	0.32	0.07	0.14	0.03	116x50x52	AM-ND411635
ND411735	350 (102)	1700	7.34	269	0.654	0.32	0.07	0.14	0.03	116x50x52	AM-ND411735
LD813245	450 (107)	3200	10	500	0.85	0.55	0.0325	0.065	0.01	150x60x52	AM-LD813245
LD813445	450 (107)	3400	10	500	0.85	0.55	0.0325	0.065	0.01	150x60x52	AM-LD813445
LD813645	450 (107)	3600	10	500	0.85	0.55	0.0325	0.065	0.01	150x60x52	AM-LD813645
LD813845	450 (107)	3800	10	500	0.85	0.55	0.0325	0.065	0.01	150x60x52	AM-LD813845
LD814045	450 (107)	4000	10	500	0.85	0.55	0.0325	0.065	0.01	150x60x52	AM-LD814045
LDR12658	580 (100)	2600	14	980	0.8	0.35	0.0325	0.065	0.01	149x60x52	AM-LDR12658
LD410860	600 (106)	800	19	1810	0.747	0.243	0.0325	0.065	0.01	150x60x52	AM-LD410860
LD411060	600 (106)	1000	19	1810	0.747	0.243	0.0325	0.065	0.01	150x60x52	AM-LD411060
LD411260	600 (106)	1200	19	1810	0.747	0.243	0.0325	0.065	0.01	150x60x52	AM-LD411260
LD411460	600 (106)	1400	19	1810	0.747	0.243	0.0325	0.065	0.01	150x60x52	AM-LD411460
LD411660	600 (106)	1600	19	1810	0.747	0.243	0.0325	0.065	0.01	150x60x52	AM-LD411660
LD411860	600 (106)	1800	19	1810	0.747	0.243	0.0325	0.065	0.01	150x60x52	AM-LD411860
LD412060	600 (106)	2000	19	1810	0.747	0.243	0.0325	0.065	0.01	150x60x52	AM-LD412060
LD412260	600 (106)	2200	19	1810	0.747	0.243	0.0325	0.065	0.01	150x60x52	AM-LD412260
LD412460	600 (106)	2400	19	1810	0.747	0.243	0.0325	0.065	0.01	150x60x52	AM-LD412460
LD412660	600 (106)	2600	19	1810	0.747	0.243	0.0325	0.065	0.01	150x60x52	AM-LD412660
LDR11666	660 (100)	1600	19.5	1800	0.78	0.23	0.0325	0.065	0.01	149x60x52	AM-LDR11666
LDR11866	660 (100)	1800	19.5	1800	0.78	0.23	0.0325	0.065	0.01	149x60x52	AM-LDR11866
PD413610	1000 (87)	3600	23.8	2830	0.741	0.132	0.029	0.058	0.009	198x101.5x68	AM-PD413610
PD413810	1000 (87)	3800	23.8	2830	0.741	0.132	0.029	0.058	0.009	198x101.5x68	AM-PD413810
PD414010	1000 (87)	4000	23.8	2830	0.741	0.132	0.029	0.058	0.009	198x101.5x68	AM-PD414010
PN413610	1000 (87)	3600	23.8	2830	0.741	0.132	0.029	0.058	0.009	198x101.5x68	AM-PN413610
PN413810	1000 (87)	3800	23.8	2830	0.741	0.132	0.029	0.058	0.009	198x101.5x68	AM-PN413810
PN414010	1000 (87)	4000	23.8	2830	0.741	0.132	0.029	0.058	0.009	198x101.5x68	AM-PN414010
PD410811	1100 (87)	800	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PD410811
PD411011	1100 (87)	1000	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PD411011
PD411211	1100 (87)	1200	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PD411211
PD411411	1100 (87)	1400	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PD411411
PD411611	1100 (87)	1600	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PD411611
PD411811	1100 (87)	1800	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PD411811
PD412011	1100 (87)	2000	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PD412011
PD412211	1100 (87)	2200	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PD412211
PD412411	1100 (87)	2400	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PD412411
PD412611	1100 (87)	2600	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PD412611
PN410811	1100 (87)	800	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PN410811
PN411011	1100 (87)	1000	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PN411011
PN411211	1100 (87)	1200	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PN411211
PN411411	1100 (87)	1400	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PN411411
PN411611	1100 (87)	1600	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PN411611
PN411811	1100 (87)	1800	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PN411811
PN412011	1100 (87)	2000	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PN412011
PN412211	1100 (87)	2200	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PN412211
PN412411	1100 (87)	2400	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PN412411
PN412611	1100 (87)	2600	26.9	3620	0.663	0.113	0.029	0.058	0.009	198x101.5x68	AM-PN412611

듀얼 다이오드 모듈용 부품 번호 안내서:

–

PN4

A	–	AS ENERGI^TM
M	–	제품 그룹: 모듈.
PN4	–	패키지 유형.
1	–	다이오드 모듈.
20	–	전압 클래스 V_RRM / 100.
11	–	I_F(AV) 코드, Amp.
C	–	접미사 식별자: 없음, B, C 또는 D

고전력 반도체 AS ENERGI^TM

당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: > 10 μm
– 단계 없음 > 10 μm

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.

방열판 M_S에 대한 장착 토크

전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.

토크를 미리 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

설치 순서 예시

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.

주요 제품:

Tags: 정류기 다이오드 모듈, 전력 반도체, 다이오드 모듈 파워렉스 기술 교체, 다이오드 모듈 파워렉스 등가물, 정류기 다이오드 모듈 카탈로그 카탈로그 pdf, 세라믹 절연체 다이오드 모듈 가격, 정류기 다이오드 모듈 데이터 시트, 인증서, 제조, 다이오드 모듈 공장 제작, 실리콘 정류기 다이오드 모듈의 기술 사양
