다이오드 모듈 MD3, MD4, MD5

다이오드 모듈 MD3, MD4, MD5

전력 정류기 듀얼 다이오드 모듈 AS ENERGITM은 두 개의 반도체 다이오드( 다이오드-다이오드 유형)가 있는 모놀리식 설계의 비제어형 정류기로, 155A 에서 최대 1000A 의 부하와 최대 6500V 의 역 펄스 전압을 가진 DC 및 AC 회로에서 작동합니다.

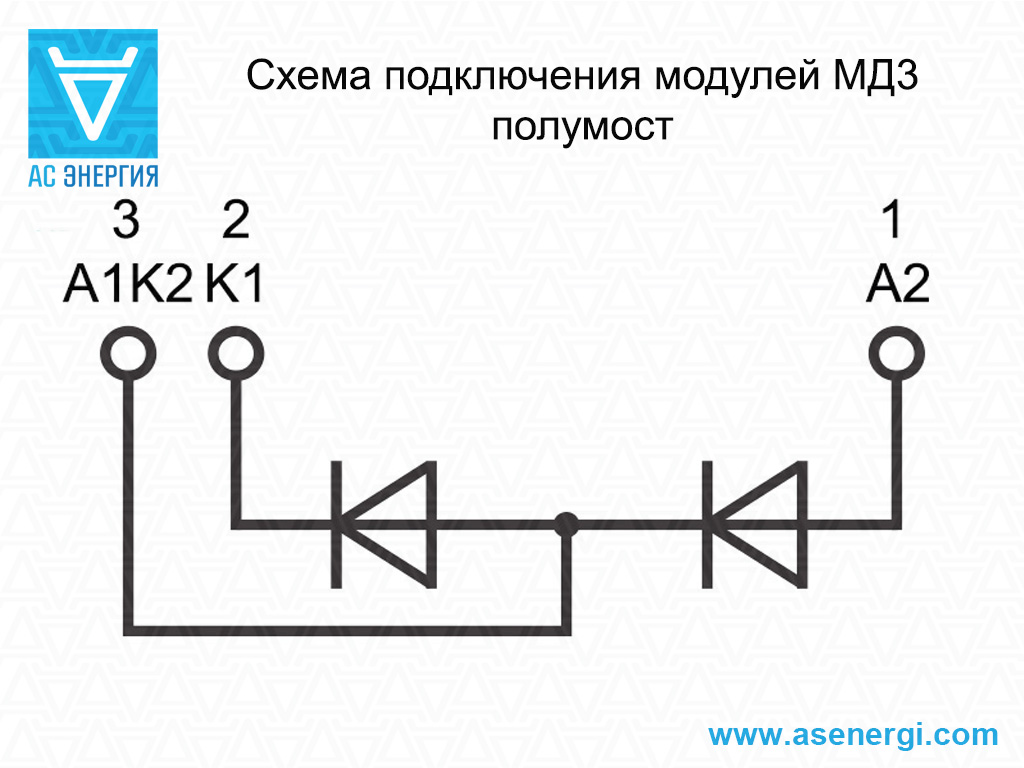

모듈의 연결 다이어그램: MD3 – 하프 브리지; MD4 – 공통 음극 회로; MD5 – 공통 양극 회로.

설계 특징과 안정적인 파라미터 갈바닉 분리로 인해 고전류 전환 시 MD의 저주파 다이오드 모듈의 높은 에너지-열 순환 저항과 안정적인 작동이 달성됩니다:

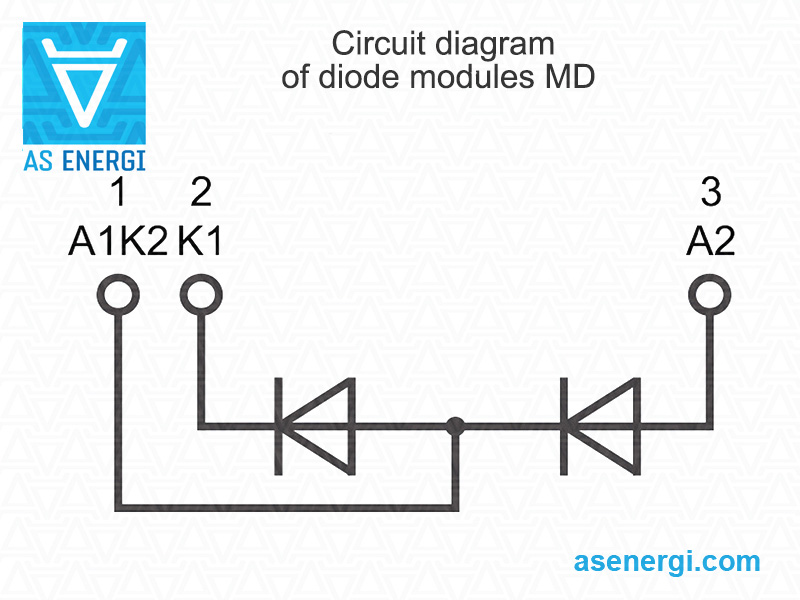

다이오드 모듈 MD의 연결 다이어그램

다이오드 모듈 MD3, MD4, MD5는 클램핑 디자인으로 하우징의 관통형 장착 구멍을 통해 나사로 장착합니다. 전선은 펄스 직류 전압을 측정하기 위한 테스트 포인트가 있는 니켈 도금 단자로 고정됩니다. 메인 리드는 케이스 상단에 있으며 1, 2, 3으로 번호가 매겨져 있습니다.

다이오드 모듈을 장착할 때는 결합 표면의 조임에 특별한 주의를 기울여야 하며, 0.03mm 이상의 오목한 부분은 허용되지 않습니다.

추가 냉각(라디에이터 또는 쿨러 사용)을 장착하기 위해 다이오드 무전위 모듈의 하우징에 장착 구멍이 제공됩니다. 모듈과 냉각 요소 사이에는 열 페이스트로 윤활 처리된 특수 열 전도성 기판을 사용해야 합니다.

다이오드 모듈 MD3, MD4, MD5는 전력 및 제어 장치, 전력 조정기, AC 조정기, 인버터, 모터 시동기 및 제어 장치, 용광로 또는 화학 공정의 온도 제어기, 용접 장비 등 다양한 전력 설비에 사용됩니다.

TI의 모듈은 거의 모든 위상 제어 또는 정류기 애플리케이션을 위한 여러 듀얼 및 단일 디바이스 토폴로지로 제공됩니다.

당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGITM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

다이오드-다이오드 모듈 MD3, MD4, MD5의 일반 사양

사진 시리즈 평균 순방향 전류,
IT(AV)		 전압,
VRRM		 연결 다이어그램 패키지 치수 PDF
다이오드 모듈 MD3-155 MD3-155 155A 3000 - 3600V 다이오드 모듈 MD3-155의 연결 다이어그램 F 94x34x30 PDF
다이오드 모듈 MD4-155 MD4-155 155A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD4-155 F 94x34x30 PDF
다이오드 모듈 MD5-155 MD5-155 155A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD5-155 F 94x34x30 PDF
다이오드 모듈 MD3-160 MD3-160 160A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD3-160 F 94x34x30 PDF
다이오드 모듈 MD4-160 MD4-160 160A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD4-160 F 94x34x30 PDF
다이오드 모듈 MD5-160 MD5-160 160A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD5-160 F 94x34x30 PDF
다이오드 모듈 MD3-175 MD3-175 175A 2400 - 2800V 다이오드 모듈의 연결 다이어그램 MD3-175 F 94x34x30 PDF
다이오드 모듈 MD4-175 MD4-175 175A 2600 - 2800V 다이오드 모듈의 연결 다이어그램 MD4-175 F 94x34x30 PDF
다이오드 모듈 MD5-175 MD5-175 175A 2400 - 2800V 다이오드 모듈의 연결 다이어그램 MD5-175 F 94x34x30 PDF
다이오드 모듈 MD3-200 MD3-200 200A 2000 - 2800V 다이오드 모듈의 연결 다이어그램 MD3-200 F 94x34x30 PDF
다이오드 모듈 MD4-200 MD4-200 200A 2000 - 2800V 다이오드 모듈의 연결 다이어그램 MD4-200 F 94x34x30 PDF
다이오드 모듈 MD5-200 MD5-200 200A 2000 - 2800V 다이오드 모듈의 연결 다이어그램 MD5-200 F 94x34x30 PDF
다이오드 모듈 MD3-215 MD3-215 215A 2000 - 2200V 다이오드 모듈의 연결 다이어그램 MD3-215 F 94x34x30 PDF
다이오드 모듈 MD4-215 MD4-215 215A 2000 - 2200V 다이오드 모듈의 연결 다이어그램 MD4-215 F 94x34x30 PDF
다이오드 모듈 MD5-215 MD5-215 215A 2000 - 2200V 다이오드 모듈의 연결 다이어그램 MD5-215 F 94x34x30 PDF
다이오드 모듈 MD3-245 MD3-245 245A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD3-245 F 94x34x30 PDF
다이오드 모듈 MD4-245 MD4-245 245A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD4-245 F 94x34x30 PDF
다이오드 모듈 MD5-245 MD5-245 245A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD5-245 F 94x34x30 PDF
다이오드 모듈 MD3-250 MD3-250 250A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD3-250 F 94x34x30 PDF
다이오드 모듈 MD4-250 MD4-250 250A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD4-250 F 94x34x30 PDF
다이오드 모듈 MD5-250 MD5-250 250A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD5-250 F 94x34x30 PDF
다이오드 모듈 MD3-250 MD3-250 250A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD3-250 C1 92x52x50 PDF
다이오드 모듈 MD4-250 MD4-250 250A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD4-250 C1 92x52x50 PDF
다이오드 모듈 MD5-250 MD5-250 250A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD5-250 C1 92x52x50 PDF
다이오드 모듈 MD3-320 MD3-320 320A 2000 - 2800V 다이오드 모듈의 연결 다이어그램 MD3-320 C1 92x52x50 PDF
다이오드 모듈 MD4-320 MD4-320 320A 2000 - 2800V 다이오드 모듈의 연결 다이어그램 MD4-320 C1 92x52x50 PDF
다이오드 모듈 MD5-320 MD5-320 320A 2000 - 2800V 다이오드 모듈의 연결 다이어그램 MD5-320 C1 92x52x50 PDF
다이오드 모듈 MD3-320 MD3-320 320A 4600 - 6500V 다이오드 모듈의 연결 다이어그램 MD3-320 А2 124x60x52 PDF
다이오드 모듈 MD4-320 MD4-320 320A 4600 - 6500V 다이오드 모듈의 연결 다이어그램 MD4-320 А2 124x60x52 PDF
다이오드 모듈 MD5-320 MD5-320 320A 4600 - 6500V 다이오드 모듈의 연결 다이어그램 MD5-320 А2 124x60x52 PDF
다이오드 모듈 MD3-400 MD3-400 400A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD3-400 C1 92x52x50 PDF
다이오드 모듈 MD4-400 MD4-400 400A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD4-400 C1 92x52x50 PDF
다이오드 모듈 MD5-400 MD5-400 400A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD5-400 C1 92x52x50 PDF
다이오드 모듈 MD3-400 MD3-400 400A 4600 - 5200V 다이오드 모듈의 연결 다이어그램 MD3-400 А2 124x60x52 PDF
다이오드 모듈 MD4-400 MD4-400 400A 4600 - 5200V 다이오드 모듈의 연결 다이어그램 MD4-400 А2 124x60x52 PDF
다이오드 모듈 MD5-400 MD5-400 400A 4600 - 5200V 다이오드 모듈의 연결 다이어그램 MD5-400 А2 124x60x52 PDF
다이오드 모듈 MD3-470 MD3-470 470A 3800 - 4400V 다이오드 모듈의 연결 다이어그램 MD3-470 А2 124x60x52 PDF
다이오드 모듈 MD4-470 MD4-470 470A 3800 - 4400V 다이오드 모듈의 연결 다이어그램 MD4-470 А2 124x60x52 PDF
다이오드 모듈 MD5-470 MD5-470 470A 3800 - 4400V 다이오드 모듈의 연결 다이어그램 MD5-470 А2 124x60x52 PDF
다이오드 모듈 MD3-500 MD3-500 500A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD3-500 А2 124x60x52 PDF
다이오드 모듈 MD4-500 MD4-500 500A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD4-500 А2 124x60x52 PDF
다이오드 모듈 MD5-500 MD5-500 500A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD5-500 А2 124x60x52 PDF
다이오드 모듈 MD3-515 MD3-515 515A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD3-515 А2 124x60x52 PDF
다이오드 모듈 MD4-515 MD4-515 515A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD4-515 А2 124x60x52 PDF
다이오드 모듈 MD5-515 MD5-515 515A 3000 - 3600V 다이오드 모듈의 연결 다이어그램 MD5-515 А2 124x60x52 PDF
다이오드 모듈 MD3-580 MD3-580 580A 2000 - 2600V 다이오드 모듈의 연결 다이어그램 MD3-580 А2 124x60x52 PDF
다이오드 모듈 MD4-580 MD4-580 580A 2000 - 2600V 다이오드 모듈의 연결 다이어그램 MD4-580 А2 124x60x52 PDF
다이오드 모듈 MD5-580 MD5-580 580A 2000 - 2600V 다이오드 모듈의 연결 다이어그램 MD5-580 А2 124x60x52 PDF
다이오드 모듈 MD3-630 MD3-630 630A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD3-630 А2 124x60x52 PDF
다이오드 모듈 MD4-630 MD4-630 630A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD4-630 А2 124x60x52 PDF
다이오드 모듈 MD5-630 MD5-630 630A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD5-630 А2 124x60x52 PDF
다이오드 모듈 MD3-660 MD3-660 660A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD3-660 А2 124x60x52 PDF
다이오드 모듈 MD4-660 MD4-660 660A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD4-660 А2 124x60x52 PDF
다이오드 모듈 MD5-660 MD5-660 660A 1000 - 1800V 다이오드 모듈의 연결 다이어그램 MD5-660 А2 124x60x52 PDF
다이오드 모듈 MD3-800 MD3-800 800A 3800 - 4400V 다이오드 모듈의 연결 다이어그램 MD3-800 D 150x77x84 PDF
다이오드 모듈 MD4-800 MD4-800 800A 3800 - 4400V 다이오드 모듈의 연결 다이어그램 MD4-800 D 150x77x84 PDF
다이오드 모듈 MD5-800 MD5-800 800A 3800 - 4400V 다이오드 모듈의 연결 다이어그램 MD5-800 D 150x77x84 PDF
다이오드 모듈 MD3-1000 MD3-1000 1000A 2000 - 2800V 다이오드 모듈의 연결 다이어그램 MD3-1000 D 150x77x84 PDF
다이오드 모듈 MD4-1000 MD4-1000 1000A 2000 - 2800V 다이오드 모듈의 연결 다이어그램 MD4-1000 D 150x77x84 PDF
다이오드 모듈 MD5-1000 MD5-1000 1000A 2000 - 2800V 다이오드 모듈의 연결 다이어그램 MD5-1000 D 150x77x84 PDF

다이오드-다이오드 모듈용 부품 번호 지정 가이드:

MD 3 – 155 – 36 – F – N
MD – 다이오드 모듈, brand AS ENERGITM
3 – 연결 다이어그램:
3 – 하프 브리지;
4 – 공통 음극 회로;
5 – 공통 양극 회로.
155 – 정격 전류 IF(AV), A.
36 – 전압 등급 VRRM / 100   (공칭 전압 – 3600 V).
F – 주택 유형.
N – 주변 조건: N – 보통.

다이오드 모듈의 치수 MD3, MD4, MD5:

  • 다이오드 모듈의 치수 MD3-155, MD4-155, MD5-155, MD3-160, MD4-160, MD5-160, MD3-175, MD4-175, MD5-175, MD3-200, MD4-200, MD5-200, MD3-215, MD4-215, MD5-215, MD3-245, MD4-245, MD5-245, MD3-250-(10-18)-C1, MD4-250-(10-C8)-C1, MD5-250-(10-C8)-C1

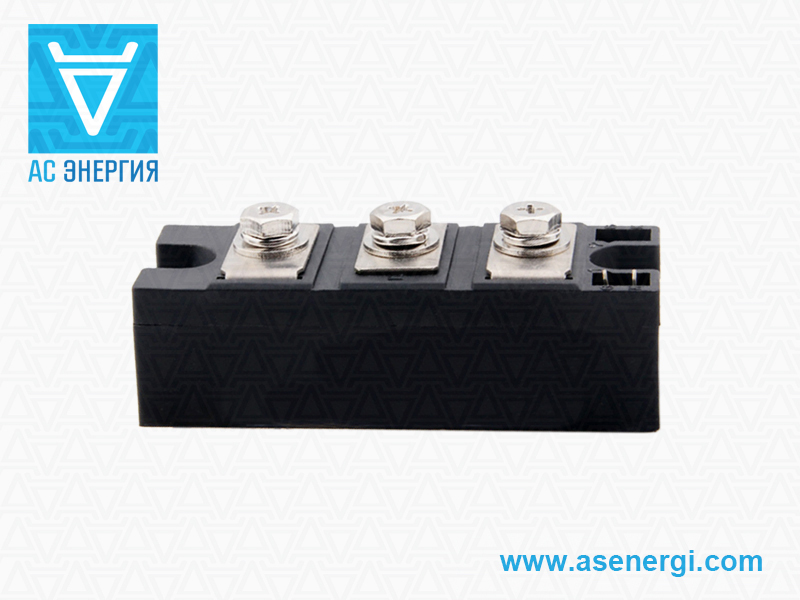

    패키지 F

  • 다이오드 모듈의 치수 MD3-250-(30-36)-C1, MD4-250-(30-36)-C1, MD5-250-(30-36)-C1, MD3-320-(20-28)-C1, MD4-320-(20-28)-C1, MD5-320-(20-28)-C1, MD3-400-(10-18)-C1, MD4-400-(10-18)-C1, MD5-400-(10-18)-C1

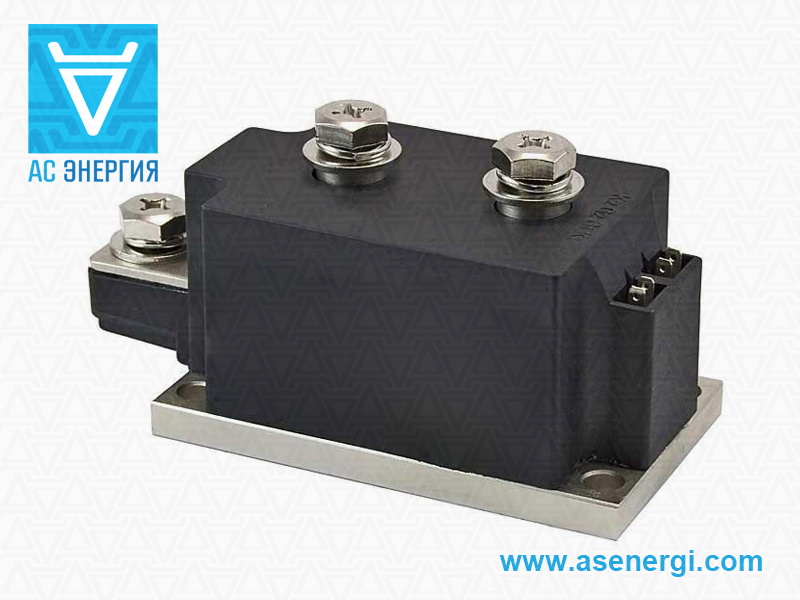

    패키지 C1

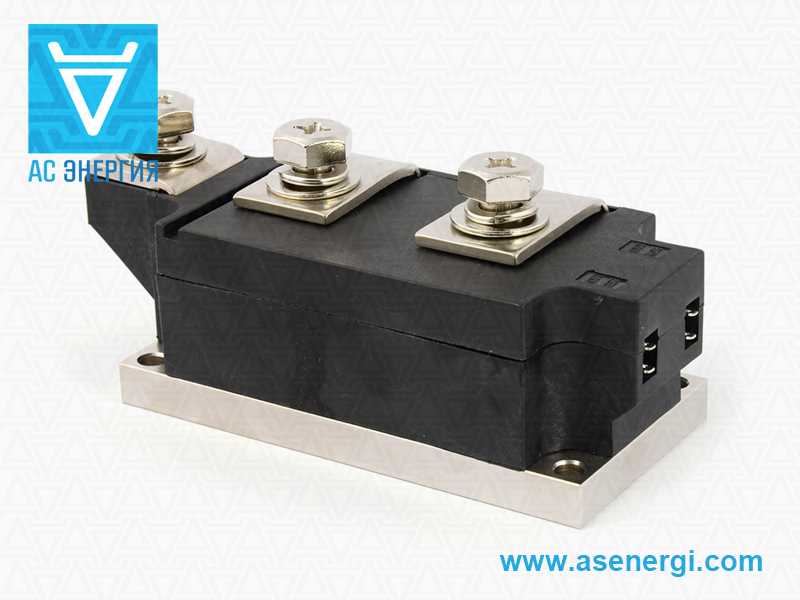

  • 다이오드 모듈의 치수 MD3-320-(46-65)-А2, MD4-320-(46-65)-А2, MD5-320-(46-65)-А2, MD3-400-(46-65)-А2, MD4-400-(46-65)-А2, MD5-400-(46-65)-А2, MD3-470, MD4-470, MD5-470, MD3-500, MD4-500, MD5-500, MD3-515, MD4-515, MD5-515, MD3-580, MD4-580, MD5-580, MD3-630, MD4-630, MD5-630, MD3-660, MD4-660, MD5-660

    패키지 А2

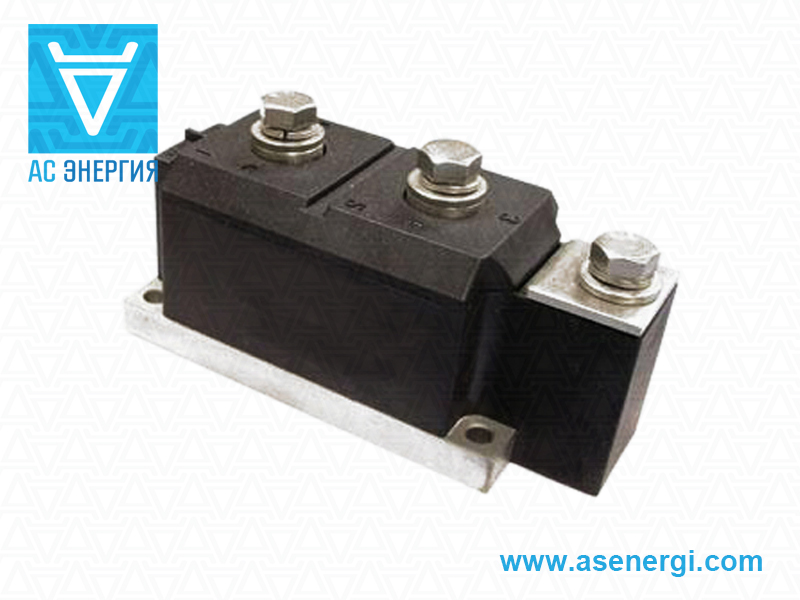

  • 다이오드 모듈의 치수 MD3-800, MD4-800, MD5-800, MD3-1000, MD4-1000, MD5-1000

    패키지 D

다이오드 모듈의 연결 다이어그램s MD3, MD4, MD5:

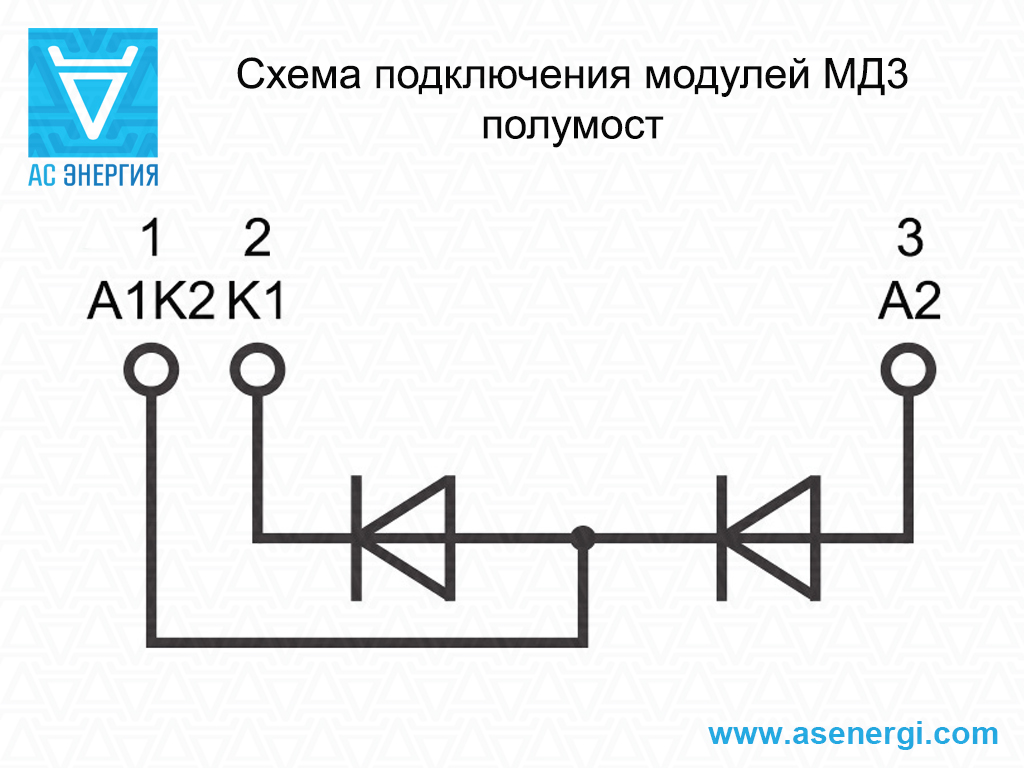

  • 파워 다이오드 모듈의 연결 다이어그램 MD3

    하프 브리지

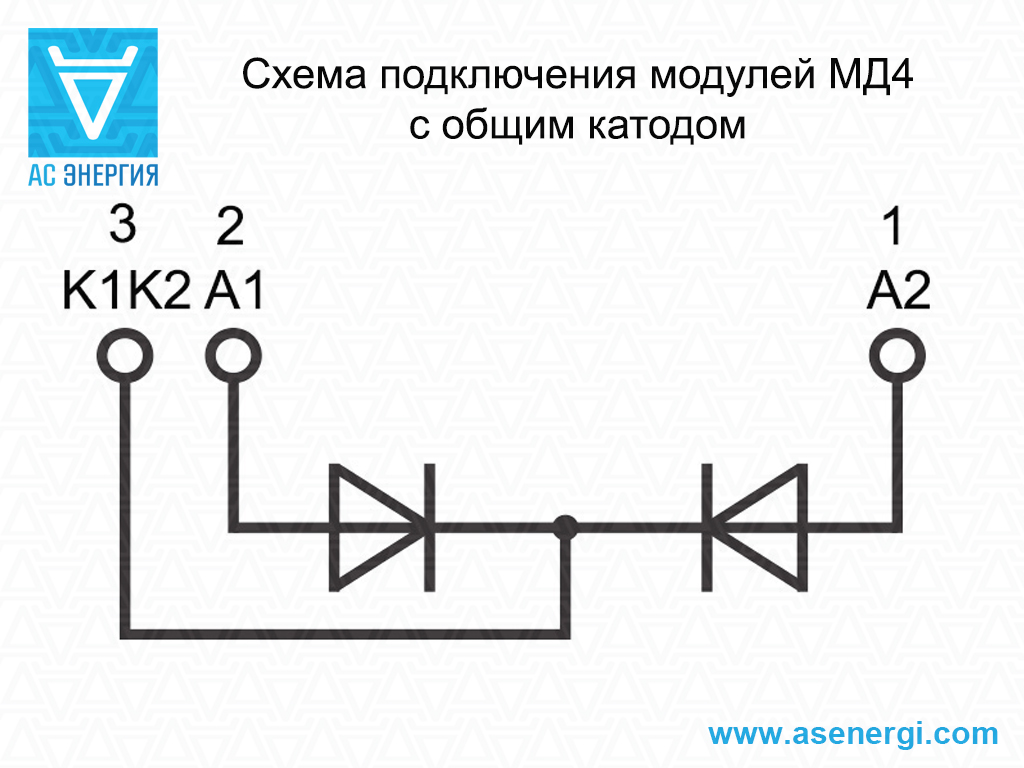

  • 파워 다이오드 모듈의 연결 다이어그램 MD4

    공통 음극

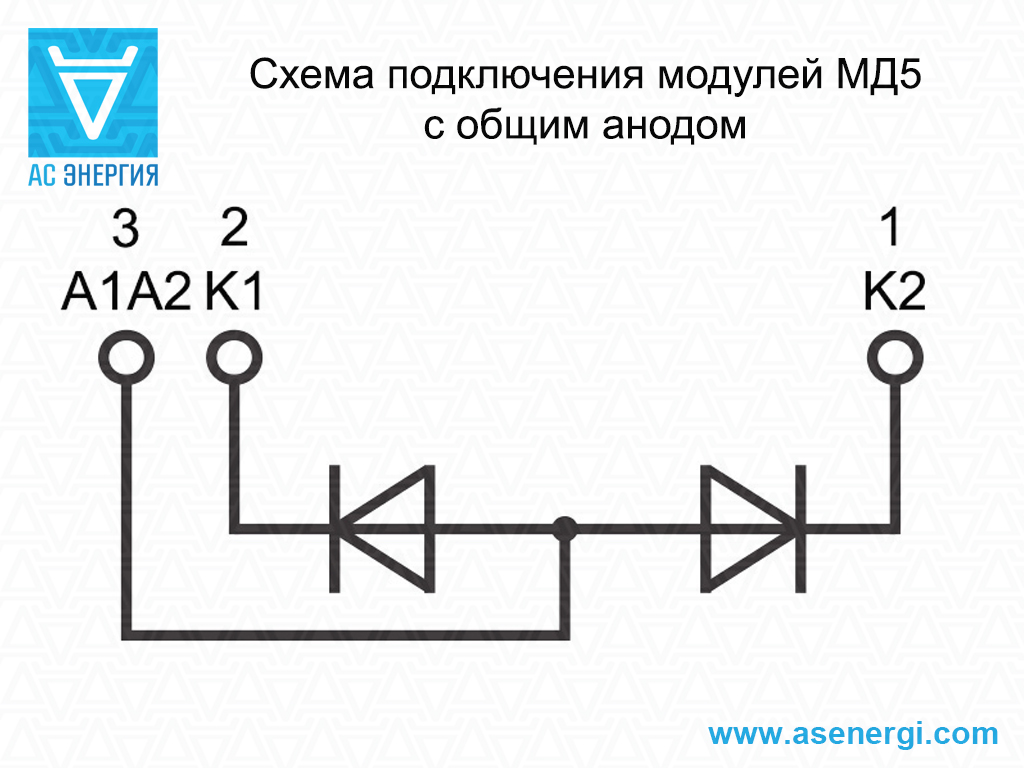

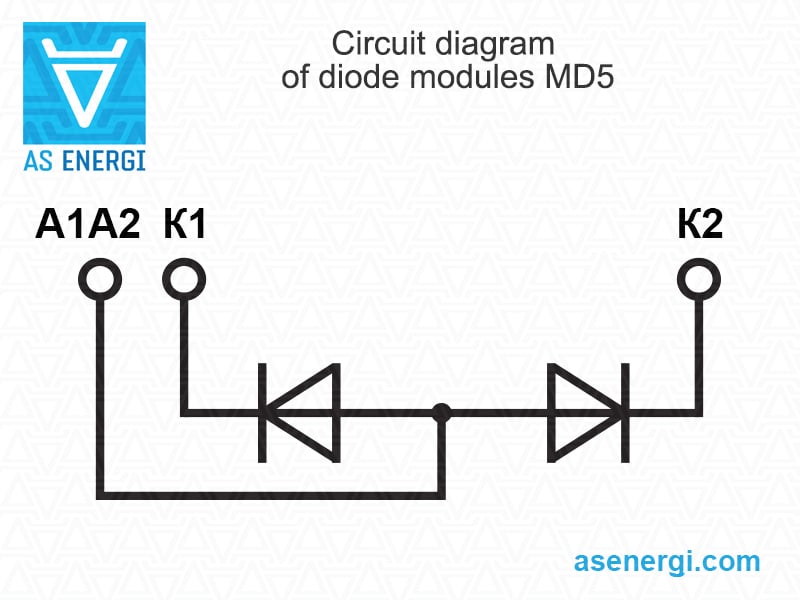

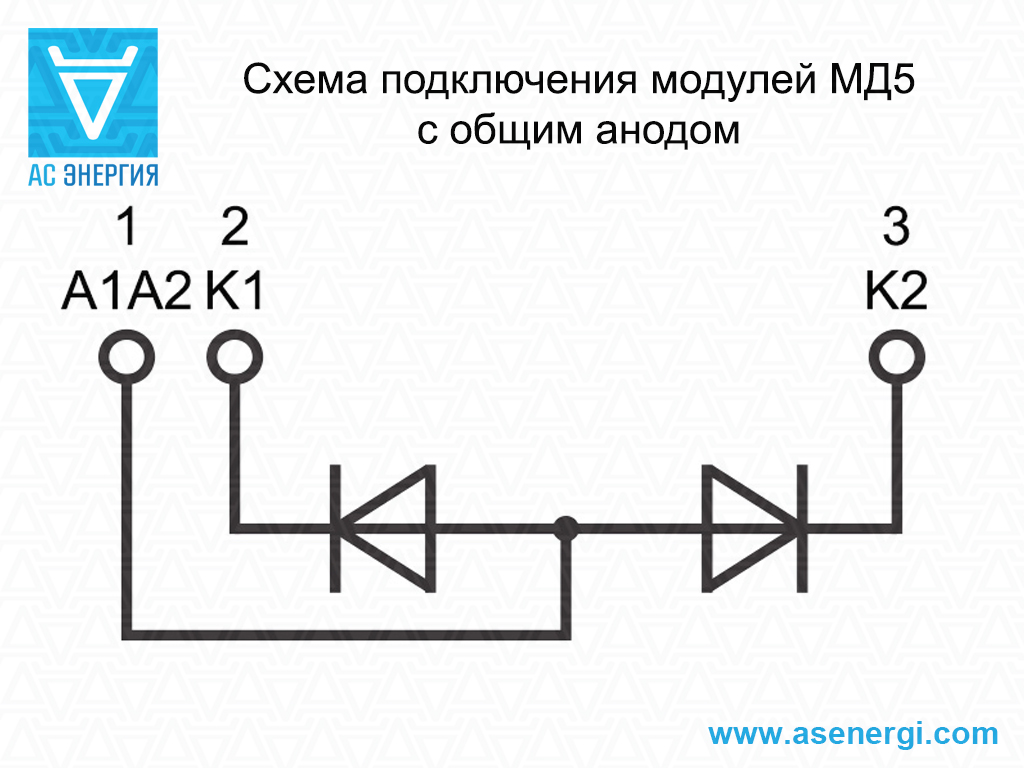

  • 파워 다이오드 모듈의 연결 다이어그램 MD5

    공통 양극

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.

방열판 MS에 대한 장착 토크

전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.

토크를 미리 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

설치 순서 예시

나사는 지정된 토크 값 MS에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.
