사이리스터 및 정류 다이오드용 수냉식 히트싱크 SS 시리즈

SCR 써리스터 및 디스크 형태의 다이오드 냉각용 SS 시리즈 수냉식 히트싱크는 작동 중 장치의 냉각을 위해 설계되었습니다.

특징: 디스크 장치 수냉식; 고효율 열 전달 워터웨이 설계; 낮은 열 저항; 다양한 구조와 설치 방식.

수냉식 히트싱크의 기술 여권

설치 권장 사항.
그림에 표시된 바와 같이, 장치의 캐소드 측면을 스터드 측면 방향으로 배치하십시오.
장치가 메사 히트싱크와 평행하고 완전하게 동축으로 배치되도록 하십시오.
압력은 균일해야 하며, 메사 크기에 따라 계산할 수 있습니다.
세 개의 고정 너트를 먼저 조여 나비 스프링을 평평하게 만드십시오.
조립할 때, 각 써리스터/다이오드 패키지 유형에 대해 필요한 클램핑 힘을 제공해야 합니다.

수냉식 히트싱크 유형: SS11, SS12, SS13, SS14, SS15, SS16, SS24, SS25 – 단일 장치용 단일 파이프 수냉식 히트싱크; SS11BL, SS12BL, SS13BL, SS14BL, SS15BL, SS16BL, SS24BL, SS25BL – 이중 장치용 이중 파이프 수냉식 히트싱크.

수냉식 히트싱크(라디에이터)의 사양 및 매개변수, 치수, 도면은 아래에 나와 있습니다.

당사는 SS 시리즈 수냉식 히트싱크에 대해 구매일로부터 2년간 품질 보증을 제공합니다. 히트싱크 공급 시 필요에 따라 기술 여권을 제공합니다.

수냉식 방열판 SS 시리즈의 최종 가격은 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

사이리스터 및 정류기 다이오드용 수냉식 히트싱크 SS 시리즈의 일반 사양

방열판	플레이트 표면 직경	적용 사례		장착력	내열성	적용 가능한 SCR
방열판	플레이트 표면 직경	플레이트 표면	최대 O.D. 케이스	kN	°C/W	적용 가능한 SCR
SS11, SS11BL	Ø23, Ø27	Ø24-Ø27	≤ Ø40	3.3-20	0.026	200A - 800A
SS12, SS12BL	Ø32-Ø41	Ø32-Ø41	≤ Ø66	5.5-25	0.018	200A - 800A
SS13, SS13BL	Ø68	Ø40-Ø65	≤ Ø90	15-34	0.015	500A - 2500A
SS14, SS14BL	Ø84	Ø50-Ø73	≤ Ø110	18-47	0.013	800A - 2500A
SS15, SS15BL	Ø100	Ø73-Ø100	≤ Ø160	60-70	0.011	2000A - 3000A
SS16, SS16BL	Ø108	Ø73-Ø100	≤ Ø200	60-100	0.008	3000A - 6500A
SS24, SS24BL	Ø84	Ø50-Ø84	≤ Ø110	18-70	0.010	1000A - 2500A
SS25, SS25BL	Ø100	Ø70-Ø100	≤ Ø160	60-100	0.008	2500A - 5000A

SS11, SS11BL, SS12, SS12BL 수냉식 방열판 사양

유형	표면 직경		적용 가능한 케이스 표면		장착력 P	내열성	방열판 무게	애플리케이션
유형	플레이트 표면	돌출된 표면	돌출된 표면	플레이트 표면	kN	°C/W	kg	애플리케이션
SS11, SS11BL	Ø45	Ø23, Ø27	Ø19-Ø40	Ø24-Ø27	3.3-20	0.026	≥ 0.7	200-800A 장치, 물 흐름 ≥ 4L/Min
SS12, SS12BL	Ø55	Ø32, Ø37, Ø41	Ø34-Ø40	Ø32-Ø41	5.5-25	0.018	≥ 1.1	200-800A 장치, 물 흐름 ≥ 4L/Min

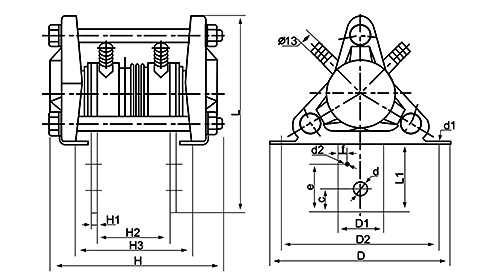

SS11, SS12 단일 장치용 모노파이프 수냉 방열판

유형	윤곽선 크기			아크파워 리드 크기			장착 크기
유형	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	d2	c	e	f
SS11	140	135	145	53	4	30	112	64	105	2-Ø9	9x14	M3	20	35	6
SS12	190	160	152	78	5	40	140	64	105	2-Ø13	11x14	M3	20	65	8

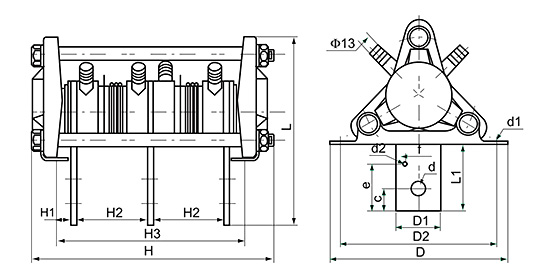

SS11BL, SS12BL 이중 장치용 이중 파이프 수냉 방열판

유형	윤곽선 크기			아크파워 리드 크기			장착 크기
유형	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	d2	c	e	f
SS11BL	140	135	215	53	4	30	112	64	173	3-Ø9	9x14	M3	20	35	6
SS12BL	190	160	220	78	5	40	140	64	174	3-Ø13	11x14	M3	20	65	8

SS13, SS13BL, SS14, SS14BL 수냉식 방열판 사양

유형	표면 직경	적용 가능한 케이스 표면	장착력 P	내열성	방열판 무게	애플리케이션
유형	mm	mm	kN	°C/W	kg	애플리케이션
SS13, SS13BL	Ø68	Ø40-Ø65	15-34	0.015	≥ 1.7	500-2000A 장치, 물 흐름 ≥ 6L/Min. 1500-2500A 장치, 물 흐름 ≥ 7L/Min.
SS14, SS14BL	Ø84	Ø50-Ø73	18-47	0.013	≥ 2.2	500-2000A 장치, 물 흐름 ≥ 6L/Min. 1500-2500A 장치, 물 흐름 ≥ 7L/Min.

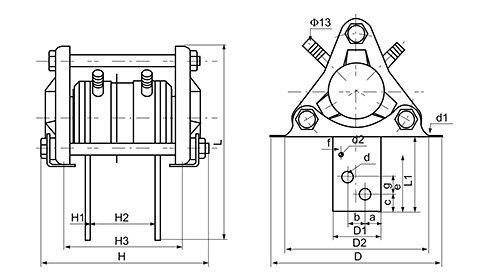

SS13, SS14 단일 장치용 모노파이프 수냉 방열판

유형	윤곽선 크기			아크파워 리드 크기			장착 크기
유형	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	d2	a	b	c	e	f	g
SS13	190	160	152	78	6	50	140	64	105	4-Ø13	11x13	M3	15	20	15	65	8	20
SS14	220	195	188	85	6	55	165	74	130	4-Ø13	11x13	M3	17.5	20	20	65	10	20

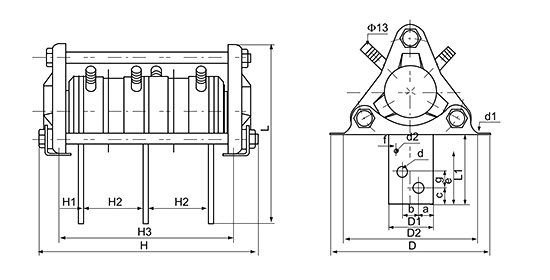

SS13BL, SS14BL 이중 장치용 이중 파이프 수냉 방열판

유형	윤곽선 크기			아크파워 리드 크기			장착 크기
유형	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	d2	a	b	c	e	f	g
SS13BL	190	160	220	78	6	50	140	64	172	6-Ø13	11x13	M3	15	20	15	65	8	20
SS14BL	220	195	268	85	6	55	165	74	210	6-Ø13	11x13	M3	17.5	20	20	65	10	20

SS15, SS15BL 수냉식 방열판 사양

유형	표면 직경	적용 가능한 케이스 표면	장착력 P	내열성	방열판 무게	애플리케이션
유형	mm	mm	kN	°C/W	kg	애플리케이션
SS15, SS15BL	Ø100	Ø73-Ø100	60-70	0.011	≥ 5.0	2000-3000A 장치, 물 흐름 ≥ 8L/Min

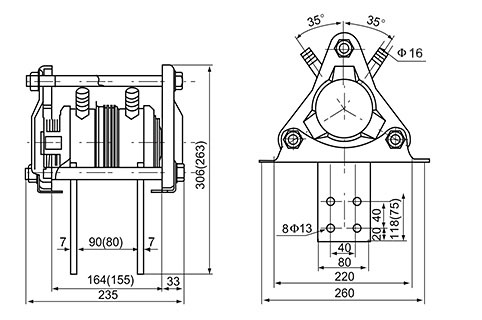

SS15 단일 장치용 모노파이프 수냉 방열판

유형	윤곽선 크기			아크파워 리드 크기			장착 크기
유형	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	a	b	c	g
SS15	306	260	235	118	7	80	220	90	164	8-Ø13	11x13	20	40	20	40

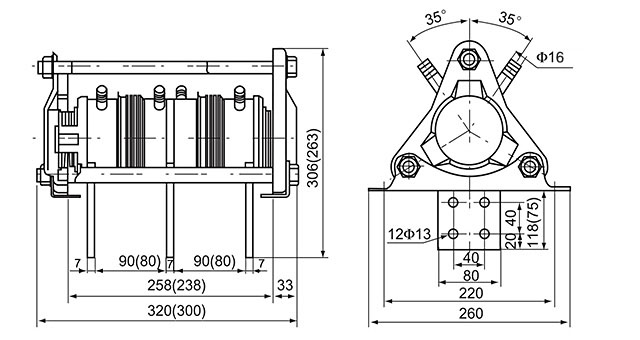

SS15BL 이중 장치용 이중 파이프 수냉 방열판

유형	윤곽선 크기			아크파워 리드 크기			장착 크기
유형	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	a	b	c	g
SS15BL	306	260	320	118	7	80	220	90	258	12-Ø13	11x13	20	40	20	40

SS16, SS16BL 수냉식 방열판 사양

유형	표면 직경	적용 가능한 케이스 표면	장착력 P	내열성	방열판 무게	애플리케이션
유형	mm	mm	kN	°C/W	kg	애플리케이션
SS16, SS16BL	Ø108	Ø73-Ø100	60-100	0.008	≥ 8.0	3000-6500A 장치, 물 흐름 ≥ 8L/Min

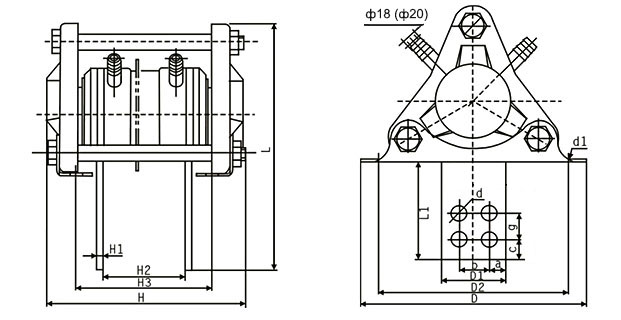

단일 장치용 SS16 모노파이프 수냉 방열판

유형	윤곽선 크기			아크파워 리드 크기			장착 크기
유형	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	a	b	c	g
SS16	356	310	270	125	10	100	260	94	200	8-Ø13	11x13	25	50	25	50

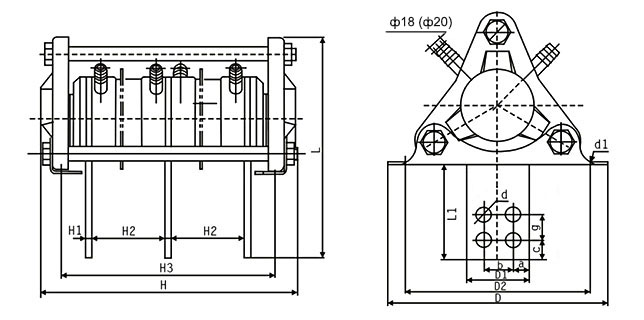

SS16BL 이중 장치용 이중 파이프 수냉 방열판

유형	윤곽선 크기			아크파워 리드 크기			장착 크기
유형	L	D	H	L1	H1	D1	D2	H2	H3	d	d1	a	b	c	g
SS16BL	356	310	380	125	10	100	260	94	310	12-Ø13	11x13	25	50	25	50

SS24, SS25 – 개선된 유형의 SS14, SS15 시리즈 수냉 방열판

유형	표면 직경	적용 가능한 케이스 표면	장착력 P	내열성	애플리케이션
유형	mm	mm	kN	°C/W	애플리케이션
SS24, SS24BL	Ø84	Ø50-Ø84	18-70	0.010	1000-2500A 장치, 물 흐름 ≥ 6L/Min
SS25, SS25BL	Ø100	Ø70-Ø100	60-100	0.008	2500-5000A 장치, 물 흐름 ≥ 8L/Min

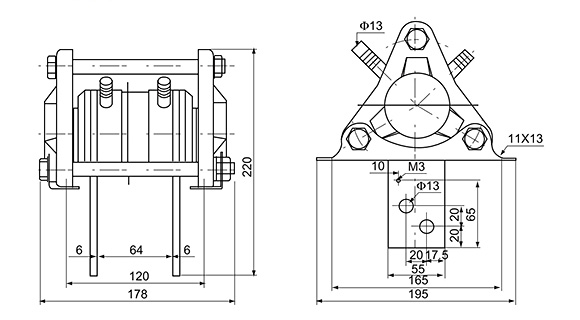

SS24 단일 장치용 모노파이프 수냉 방열판

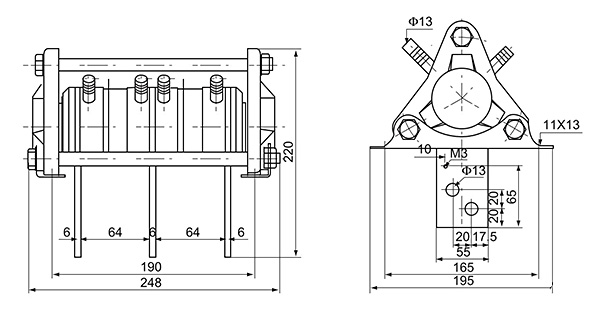

SS24BL 이중 장치용 이중 파이프 수냉 방열판

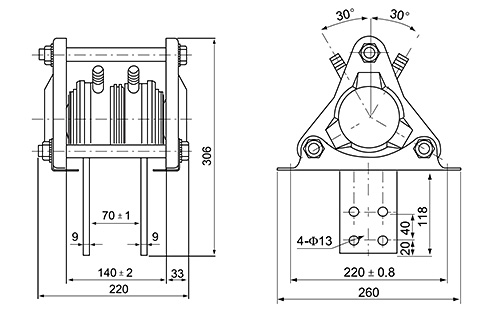

SS25 단일 장치용 모노파이프 수냉 방열판

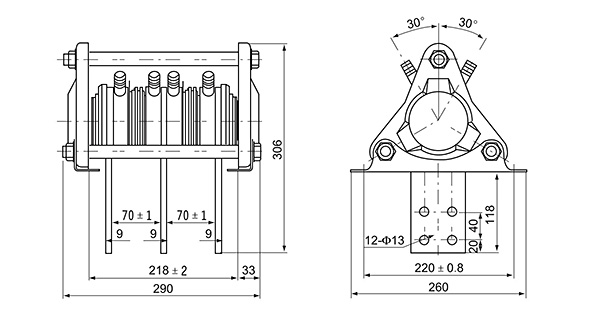

SS25BL 이중 장치용 이중 파이프 수냉 방열판

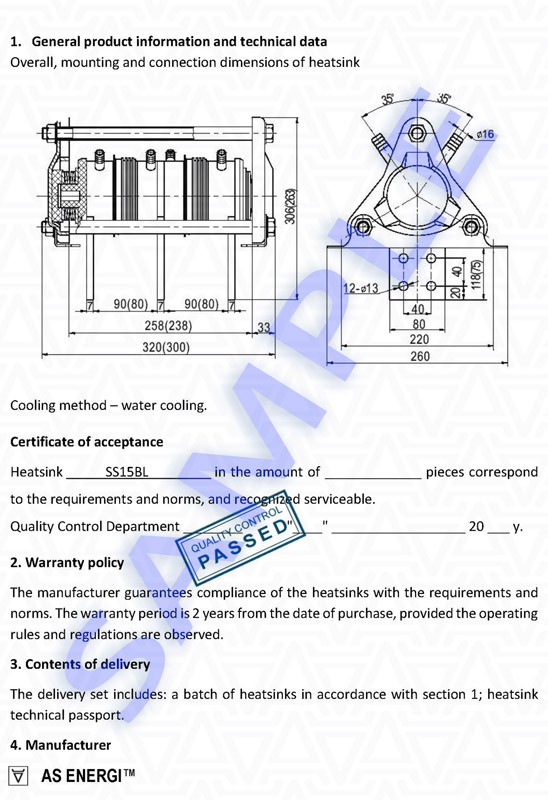

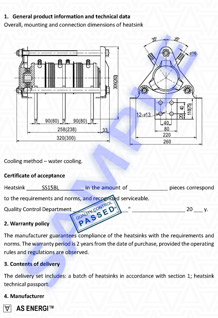

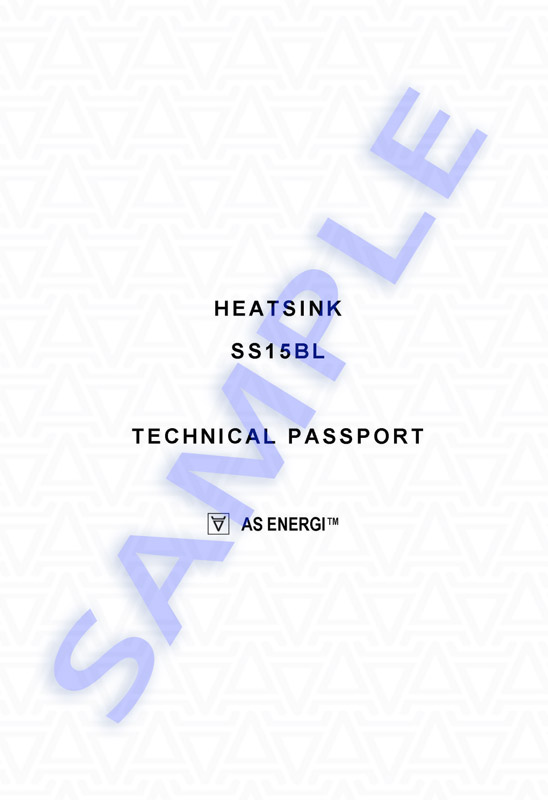

수냉식 방열판 SS 시리즈용 테크니컬 패스포트(샘플):

필요한 경우 사이리스터, 다이오드, 방열판을 공급할 때 기술 여권과 적합성 인증서를 제공합니다.

고출력 반도체 AS ENERGI^TM

저희 회사는 전력 반도체(전력 사이리스터, 모듈, 정류 다이오드, 애벌랜치, 로터 및 용접 다이오드, 트라이악 등) 최대 15000A 전류 및 최대 9000V 전압의 제조 및 판매를 전문으로 하며, 이를 위한 공랭식 및 수냉식 히트싱크도 제공합니다.
반도체 장치를 어떤 수량으로든 구매할 수 있으며, 대량 주문 시 가격이 더욱 저렴합니다. 저희는 고객의 신뢰를 얻었으며 전 세계로 제품을 공급하고 있습니다.

전력 사이리스터, 다이오드, 모듈 구매와 관련된 문의는 이메일로 요청을 보내주십시오:

[email protected]

그러면 배송에 대한 상업 견적을 제공해 드리겠습니다.
대량 구매 시 개별 가격을 제공해 드립니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

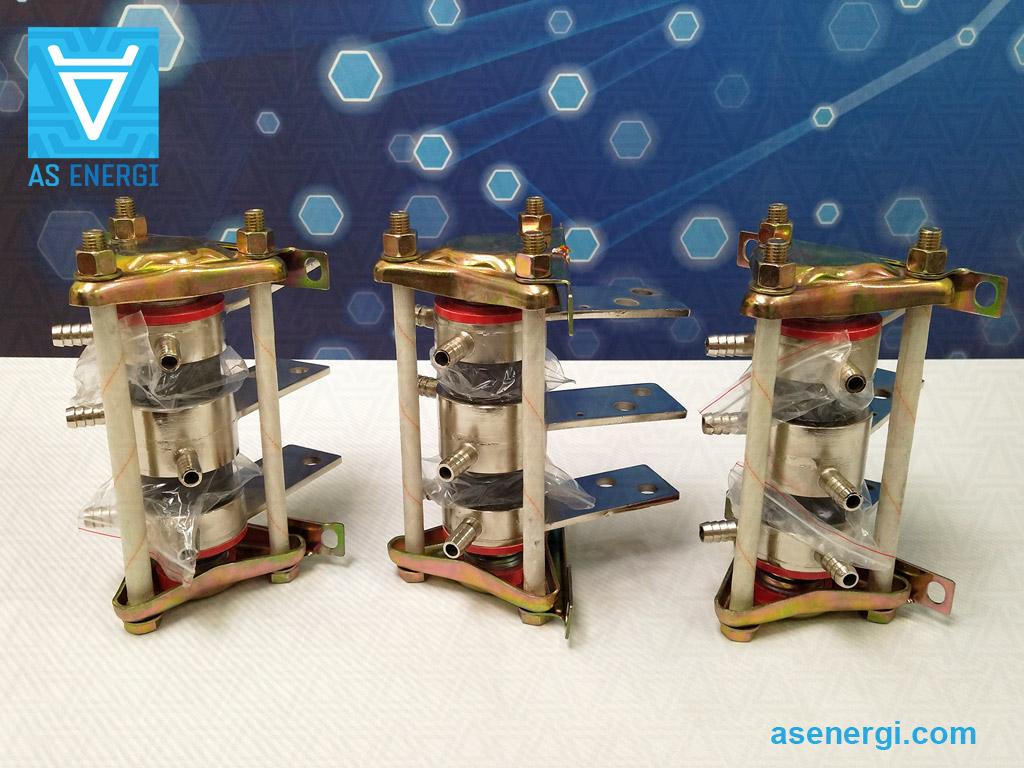

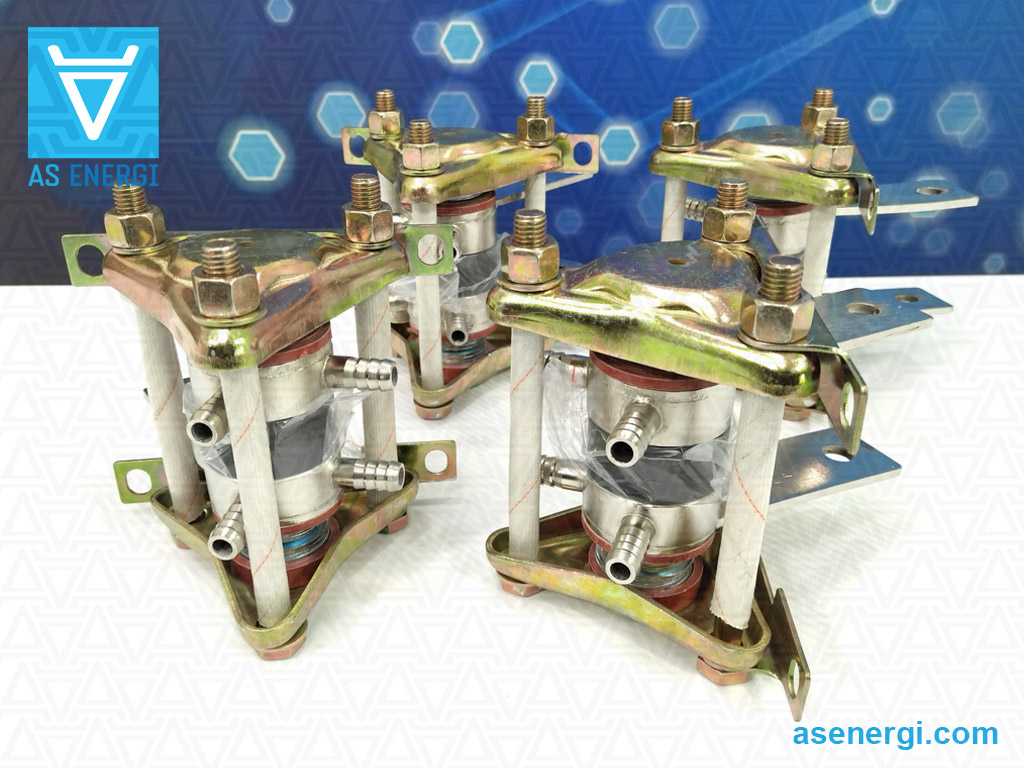

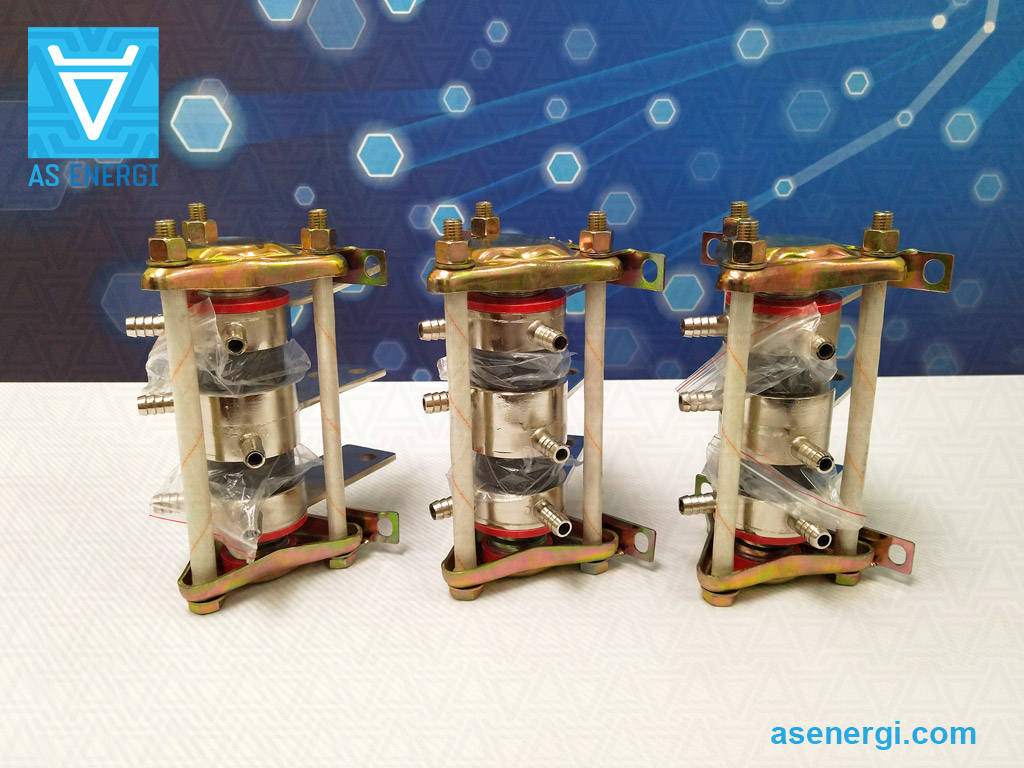

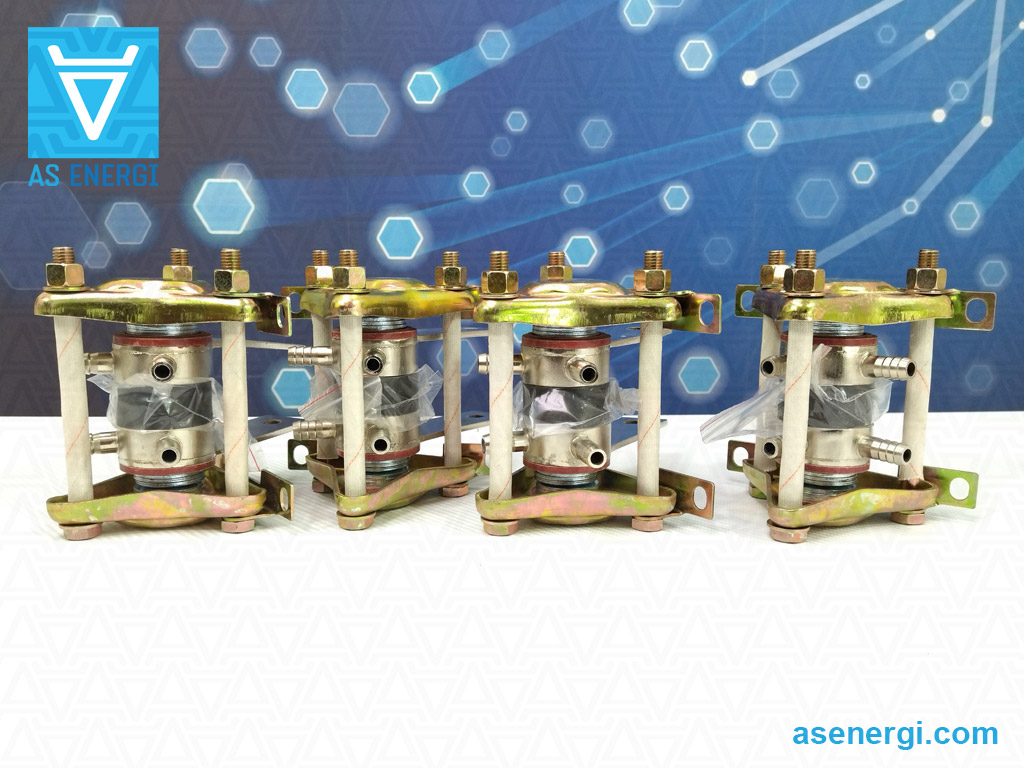

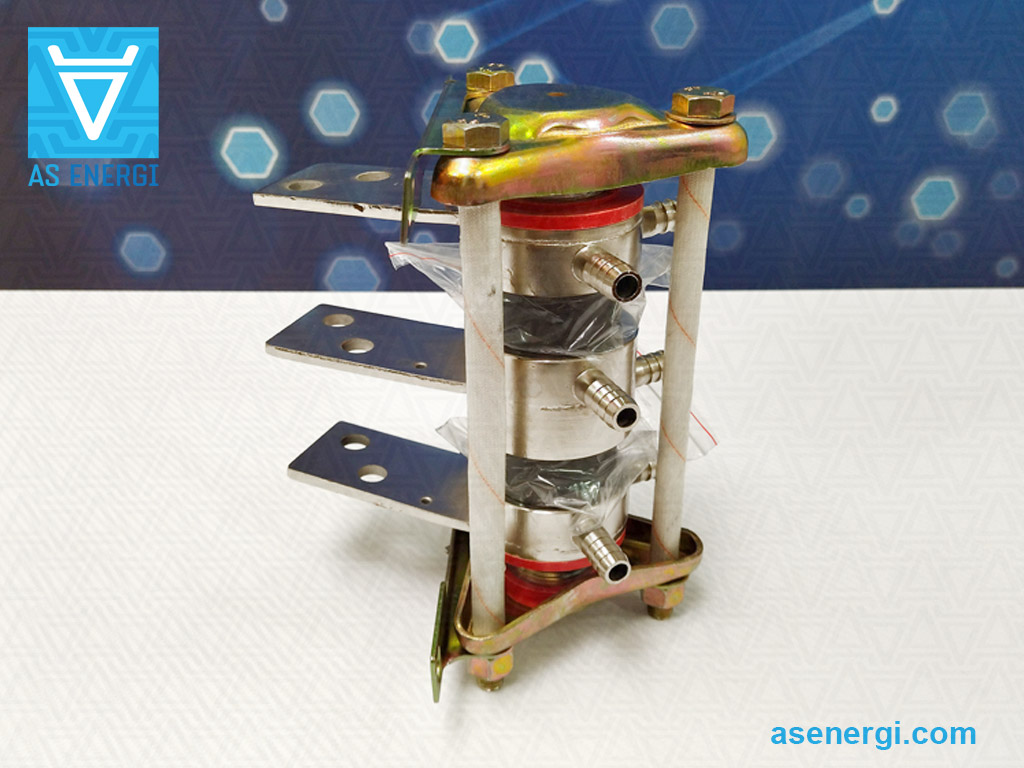

수냉식 방열판 사진:
