위상 제어 사이리스터 세미크론 교체

전원 위상 제어 사이리스터, 일명 사이리스터 SCR(실리콘 제어 정류기), 스터드 및 디스크 버전은 전압이 최대 1800V인 회로에서 최대 1200A의 DC 및 AC 전류를 조절 및 변환하는 범용 사이리스터입니다(사이리스터 유형에 따라 다름).

사이리스터 ATS, ATD AS ENERGI^TM는 세미크론 댄포스 이산 사이리스터의 대체 아날로그 아날로그 제품입니다.

"디스크 장치용 공랭식 히트싱크 O 시리즈", "에어 히트싱크 SF 시리즈", "워터 히트싱크 SS 시리즈" 사이리스터 냉각을 위한 제품도 주문할 수 있습니다.

위상 제어 사이리스터용 부품 번호 안내서

비디오: 고전력 디스크 사이리스터에 대한 리뷰

icon AS ENERGI^TM 반도체 제조 참조

세미크론 댄포스의 이산 사이리스터는 견고하고 간편한 조립이 필요한 애플리케이션을 위한 스터드 나사 체결 타입과 고전력 애플리케이션을 위한 캡슐(디스크) 타입으로 제공됩니다. 또한 이 포트폴리오에는 최대 1200A의 정격 전류와 최대 1800V의 차단 전압을 지원하는 위상 제어 유형이 포함되어 있어 모든 주요 애플리케이션을 포괄합니다.

사이리스터 의 특징은 다음과 같습니다: 낮은 정적 및 동적 손실, 높은 값의 V_DRM/V_RRM, 다양한 산업에서 디바이스를 사용한 광범위한 경험, 100~9000V의 전압 범위 및 100~15000A의 암페어, 열 및 전기 사이클링에 대한 높은 저항, 자연 또는 강제 공냉식입니다.

당사는 사이리스터에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

위상 제어 사이리스터의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

위상 제어 사이리스터 세미크론 및 대체품의 일반 사양

패키지,
치수

교체
AS ENERGI^TM

데이터 시트

A²·s

mΩ

K/W

PDF

사이리스터 스터드 유형

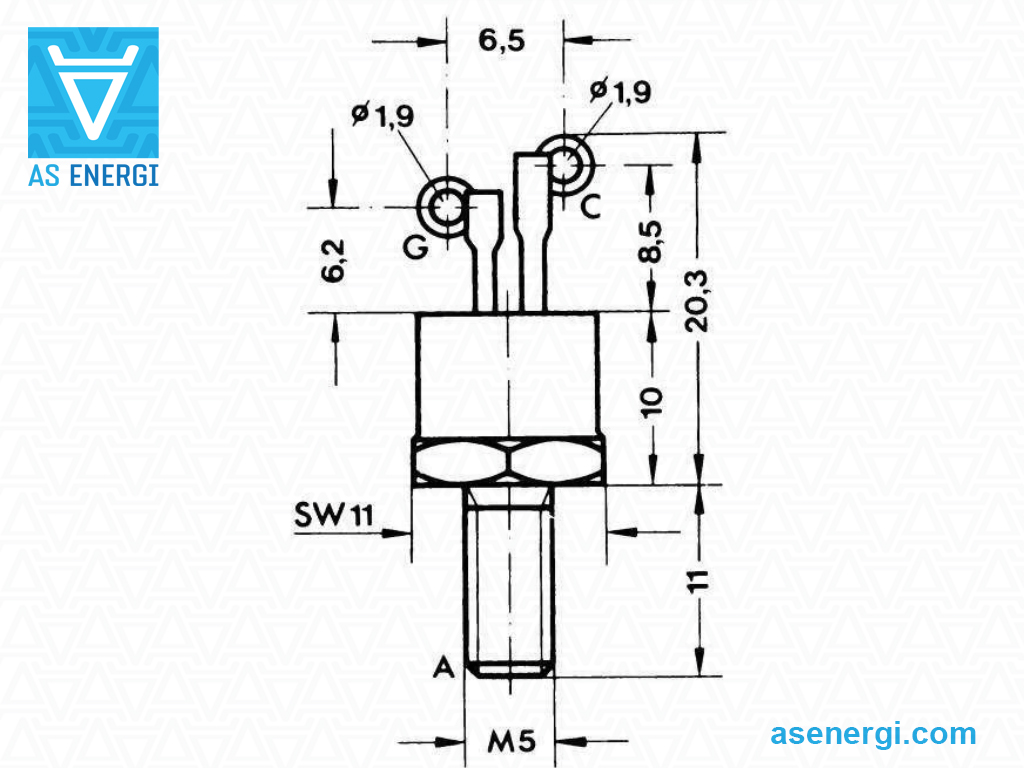

SKT 10

SKT 10/06D

600-1200

210

220

1.0

18.0

1.2

B1
20SW11M5

ATS10-06D

SKT 10/08D

ATS10-08D

SKT 10/12E

ATS10-12E

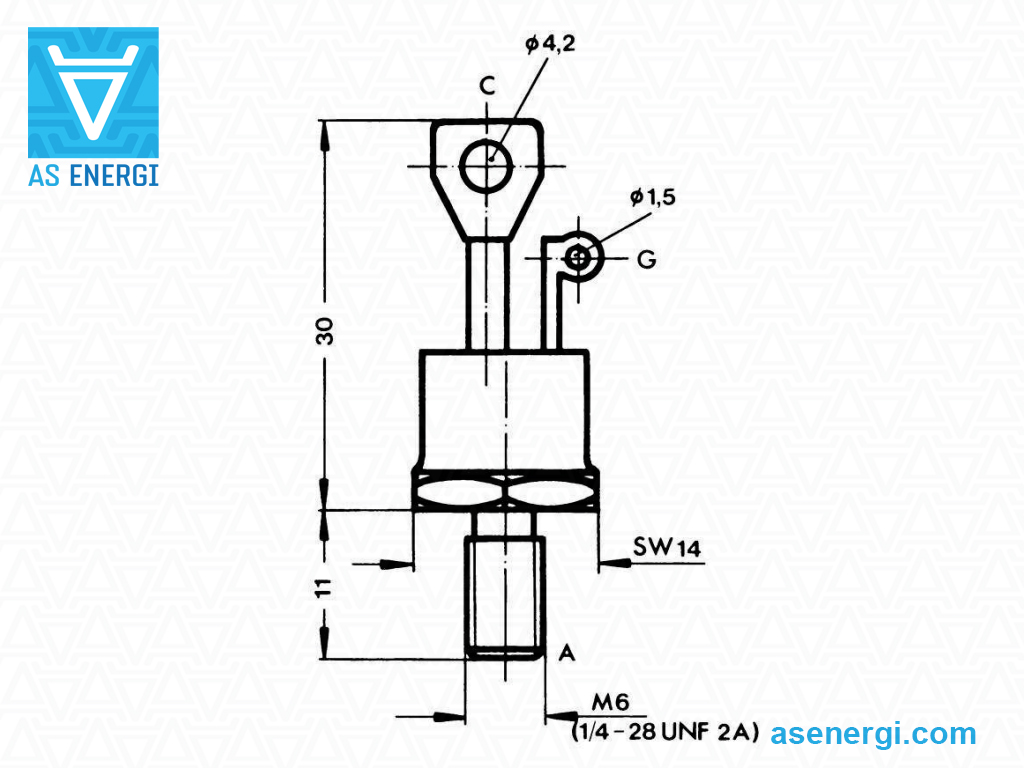

SKT 16

SKT 16/04D

400-1800

330

550

1.0

20.0

0.8

ATS16-04D

ATS16-06D

ATS16-08D

ATS16-12E

ATS16-14E

ATS16-16E

ATS16-18E

SKT 24

SKT 24/04D

400-1800

380

720

1.0

10.0

0.8

ATS24-04D

ATS24-08D

ATS24-12E

ATS24-14E

ATS24-16E

ATS24-18E

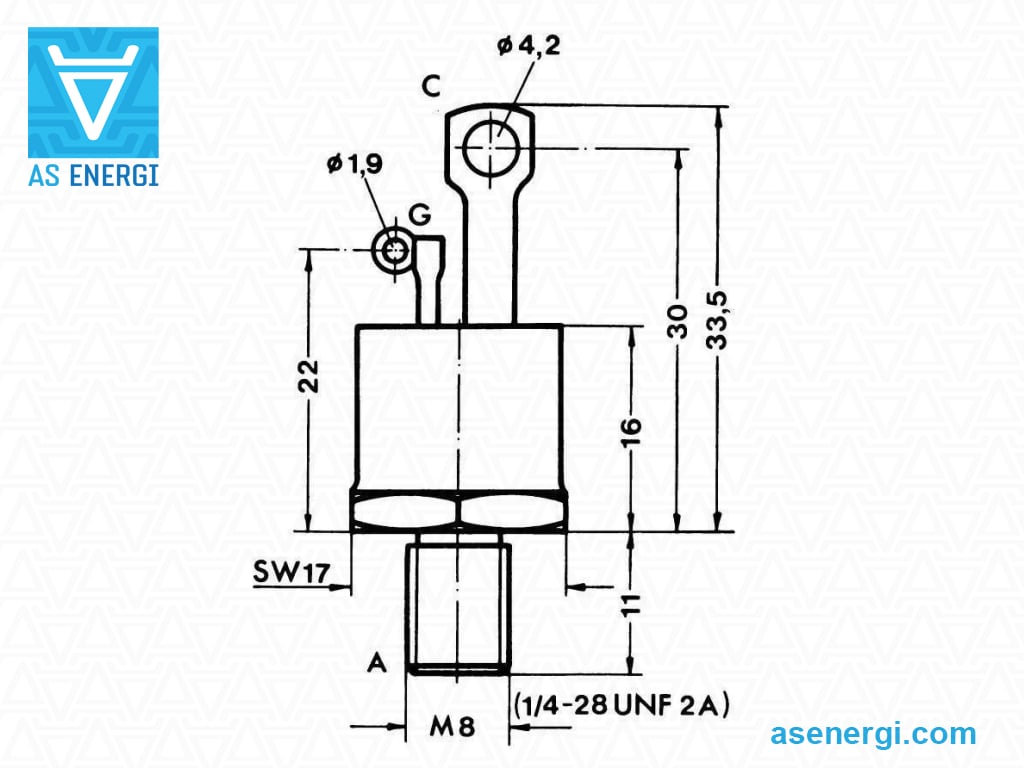

SKT 40

SKT 40/04D

400-1800

600

1800

1.0

9.0

0.6

ATS40-04D

ATS40-06D

ATS40-08D

ATS40-12E

ATS40-14E

ATS40-16E

ATS40-18E

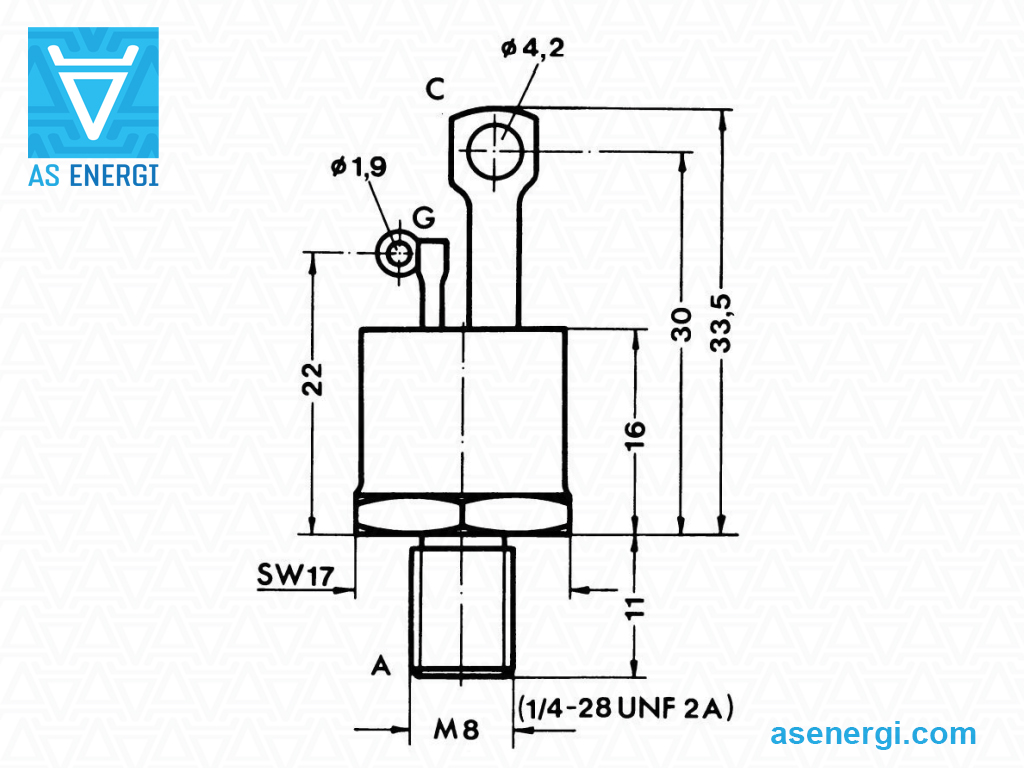

SKT 50

SKT 50/06D

600-1800

900

4000

1.1

5.0

0.57

ATS50-06D

ATS50-08D

ATS50-12E

ATS50-14E

ATS50-16E

ATS50-18E

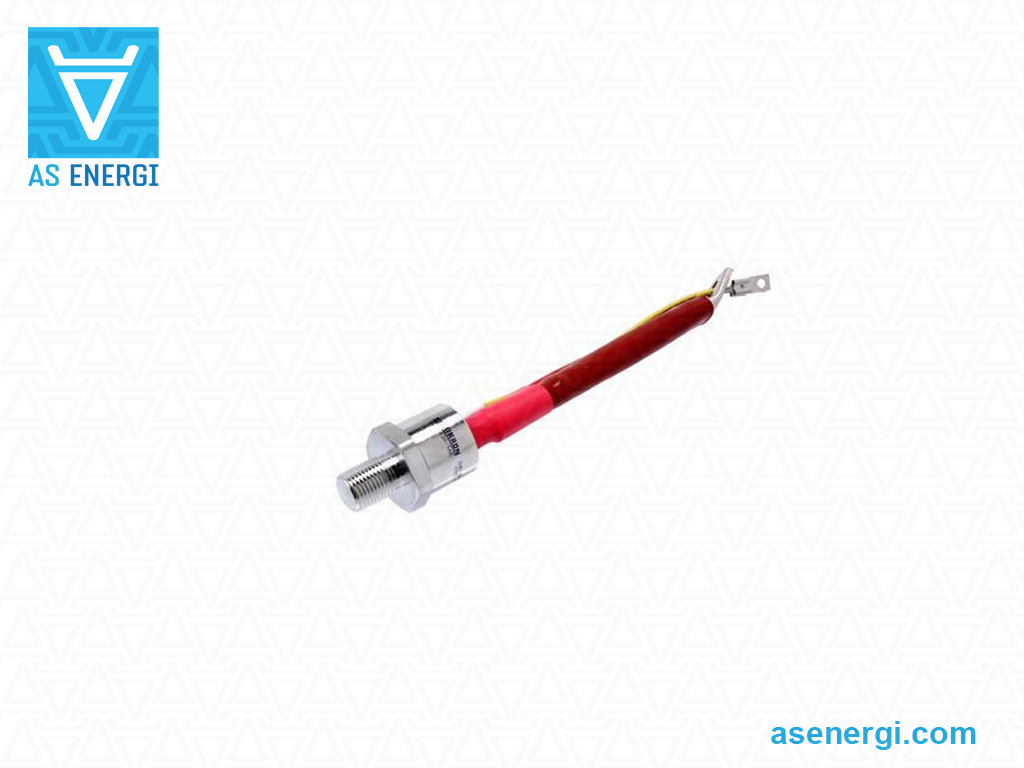

유연한 리드가 있는 사이리스터 스터드 유형

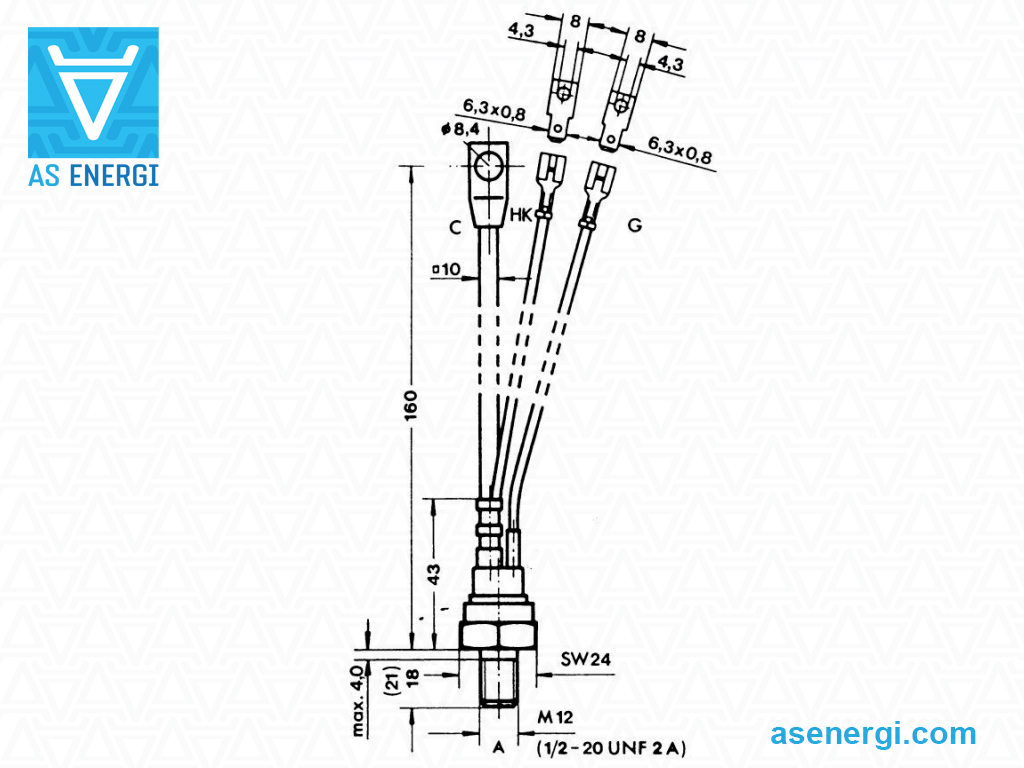

SKT 55

SKT 55/04D

400-1800

1100

6000

0.9

4.0

0.4

100

ATS55-04D

ATS55-06D

ATS55-08D

ATS55-12E

ATS55-14E

ATS55-16E

ATS55-18E

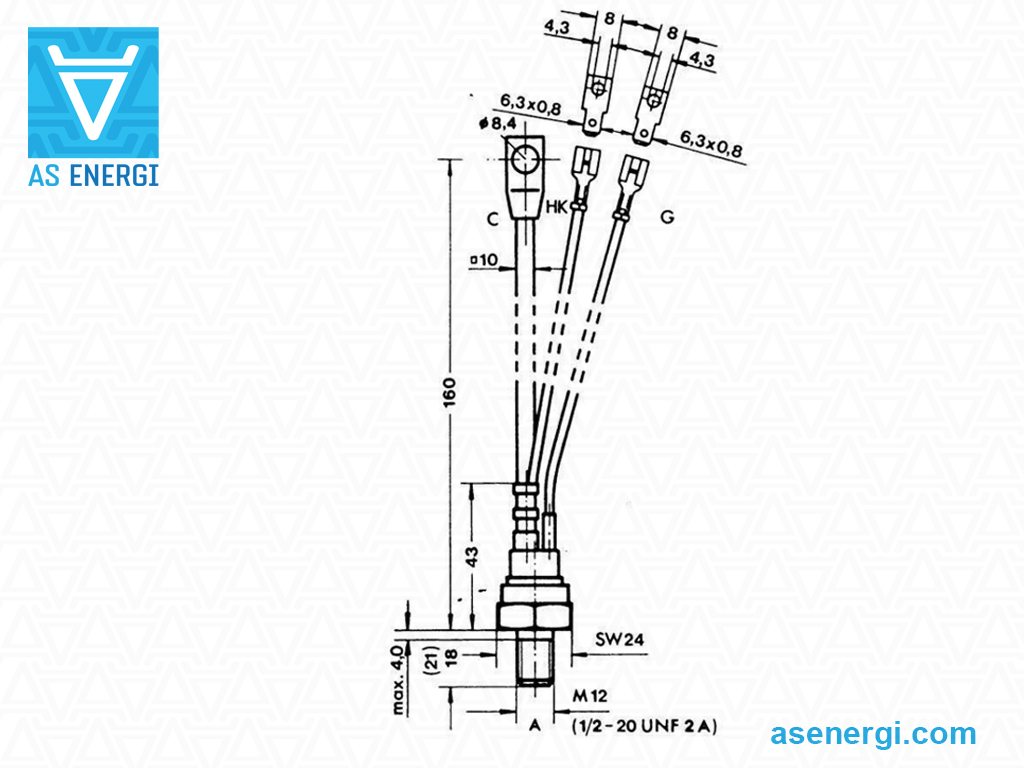

SKT 80

SKT 80/06D

600-1800

1500

11000

1.2

4.0

0.25

100

ATS80-06D

ATS80-08D

ATS80-12E

ATS80-14E

ATS80-16E

ATS80-18E

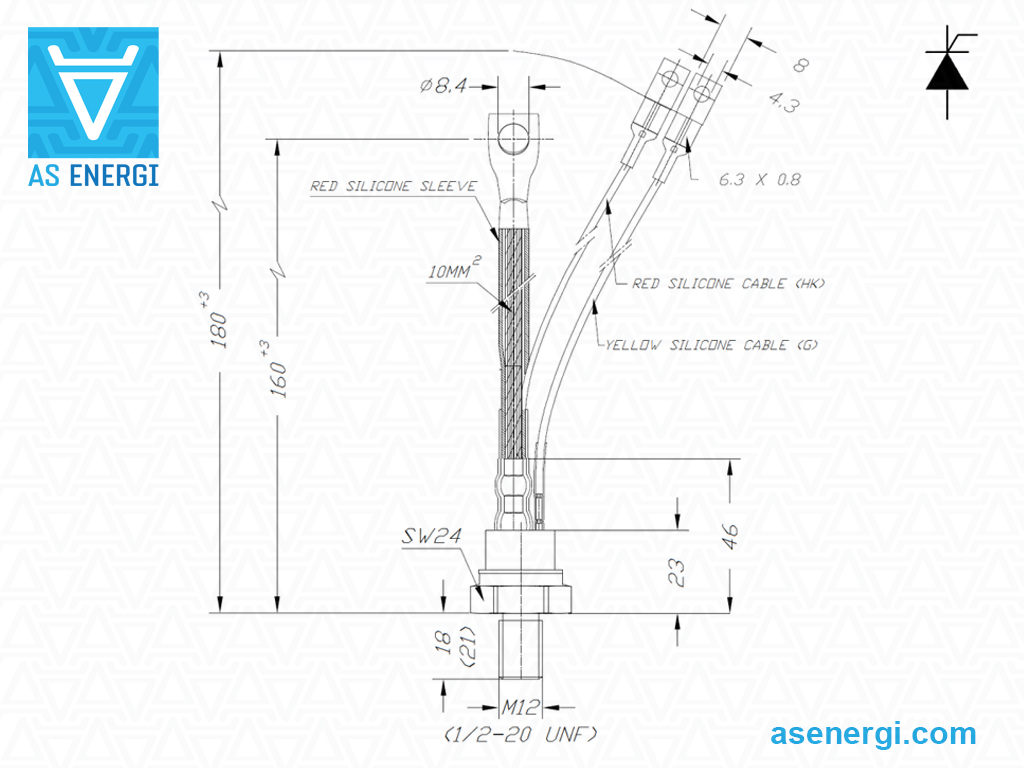

SKT 100

SKT 100/04D

100

400-1800

1750

15300

1.0

2.4

0.25

100

ATS100-04D

ATS100-08D

ATS100-12E

ATS100-14E

ATS100-16E

ATS100-18E

SKT 130

SKT 130/04D

130

400-1600

3000

45000

1.2

2.2

0.16

250

ATS130-04D

ATS130-06D

ATS130-08D

ATS130-12E

ATS130-14E

ATS130-16E

SKT 160

SKT 160/04D

130

400-1600

3750

70000

1.0

1.5

0.16

250

ATS160-04D

ATS160-06D

ATS160-08D

ATS160-12E

ATS160-14E

ATS160-16E

SKT 250

SKT 250/04D

250

400-1600

6000

180000

1.0

0.7

0.11

490

ATS250-04D

ATS250-08D

ATS250-12E

ATS250-14E

ATS250-16E

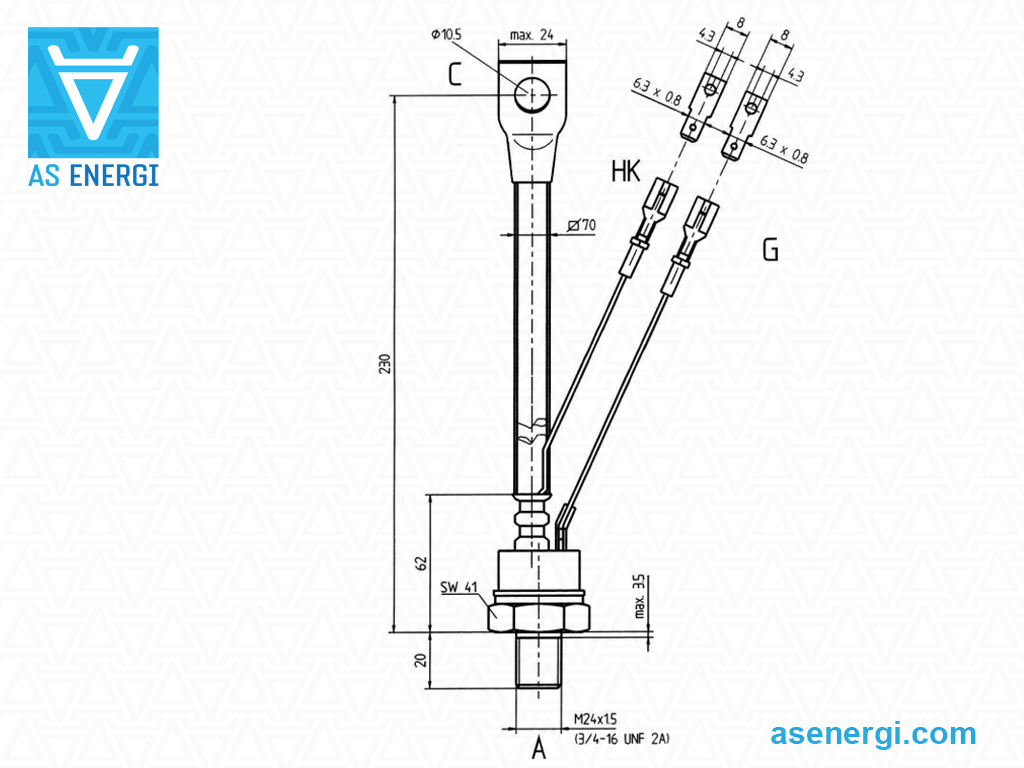

SKT 300

SKT 300/04D

300

400-1600

10000

500000

0.9

0.5

0.01

490

ATS300-04D

ATS300-08D

ATS300-12E

ATS300-14E

ATS300-16E

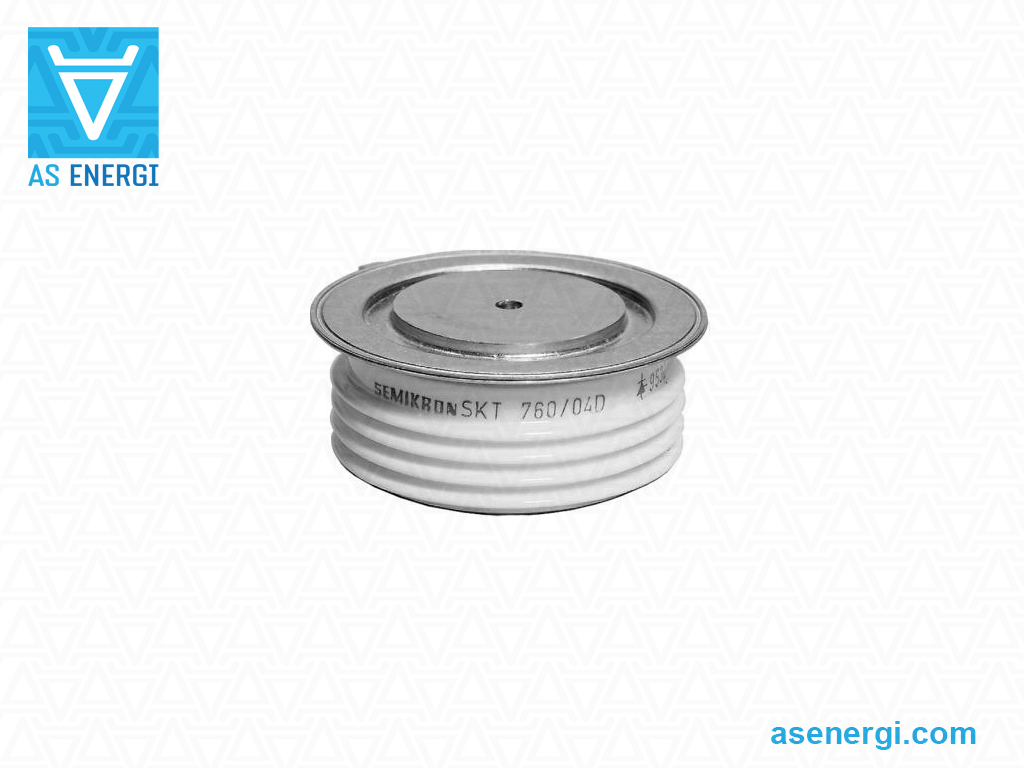

사이리스터 디스크 유형

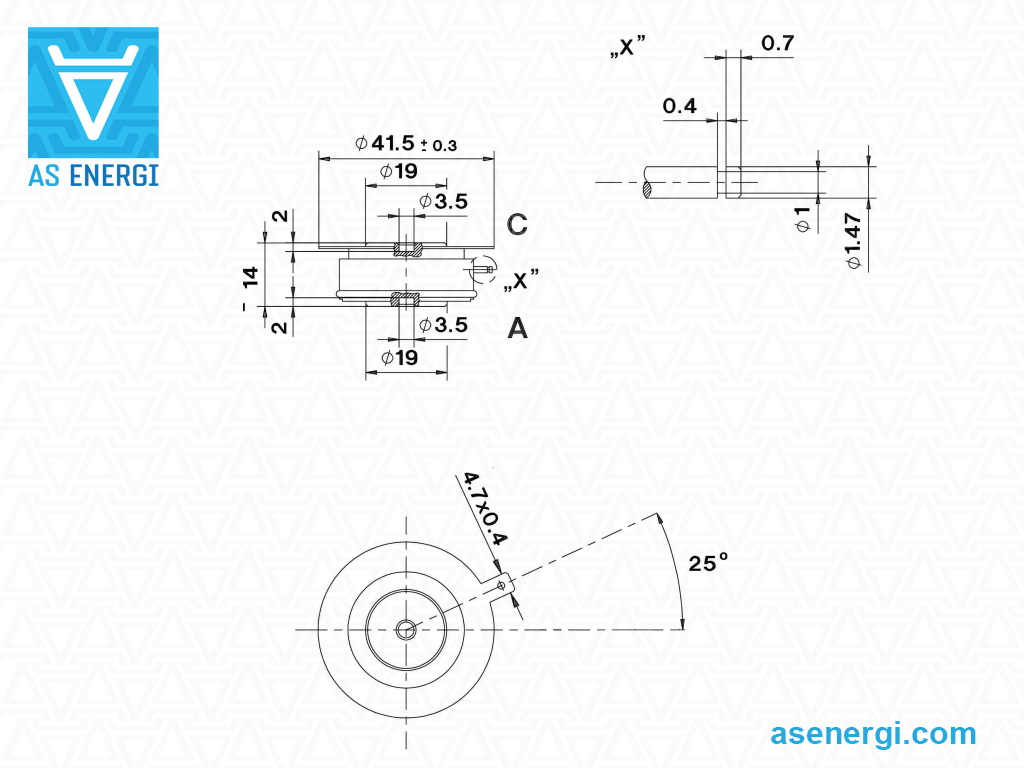

SKT 340

SKT 340/12E

340

1200-1800

5200

135000

1.0

0.9

0.07

B8
42x19x14

ATD340-12E

SKT 340/16E

ATD340-16E

SKT 340/18E

ATD340-18E

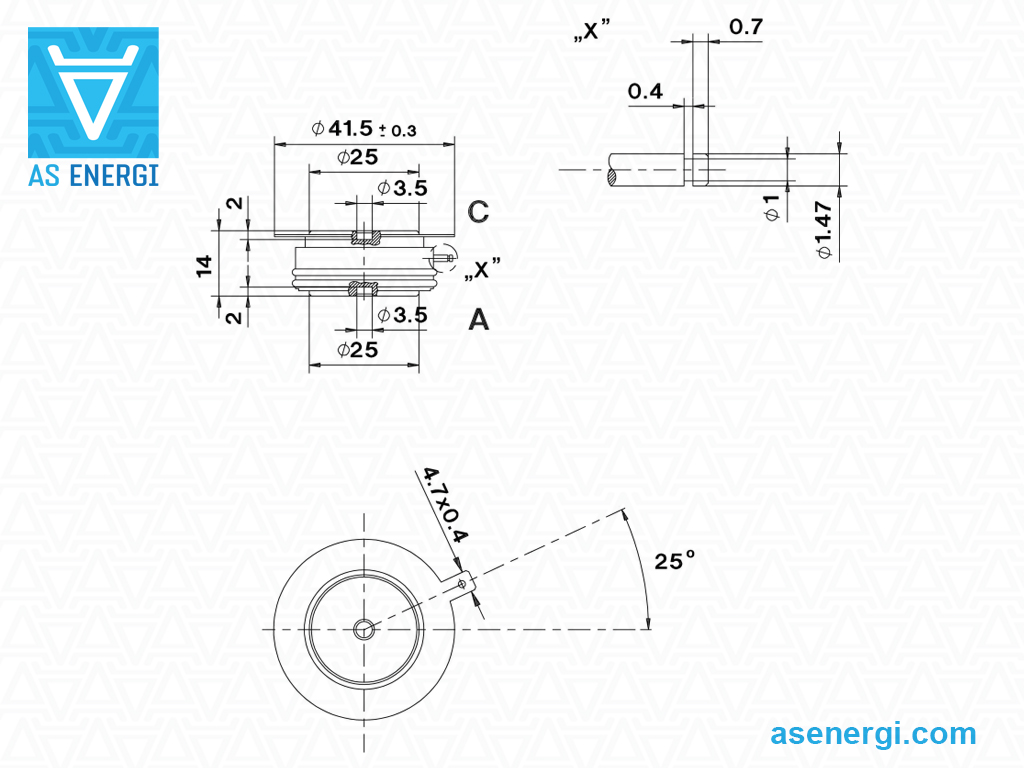

SKT 551

SKT 551/12E

550

1200-1800

8000

320000

0.925

0.45

0.045

105

B11
42x25x14

ATD551-12E

SKT 551/16E

ATD551-16E

SKT 551/18E

ATD551-18E

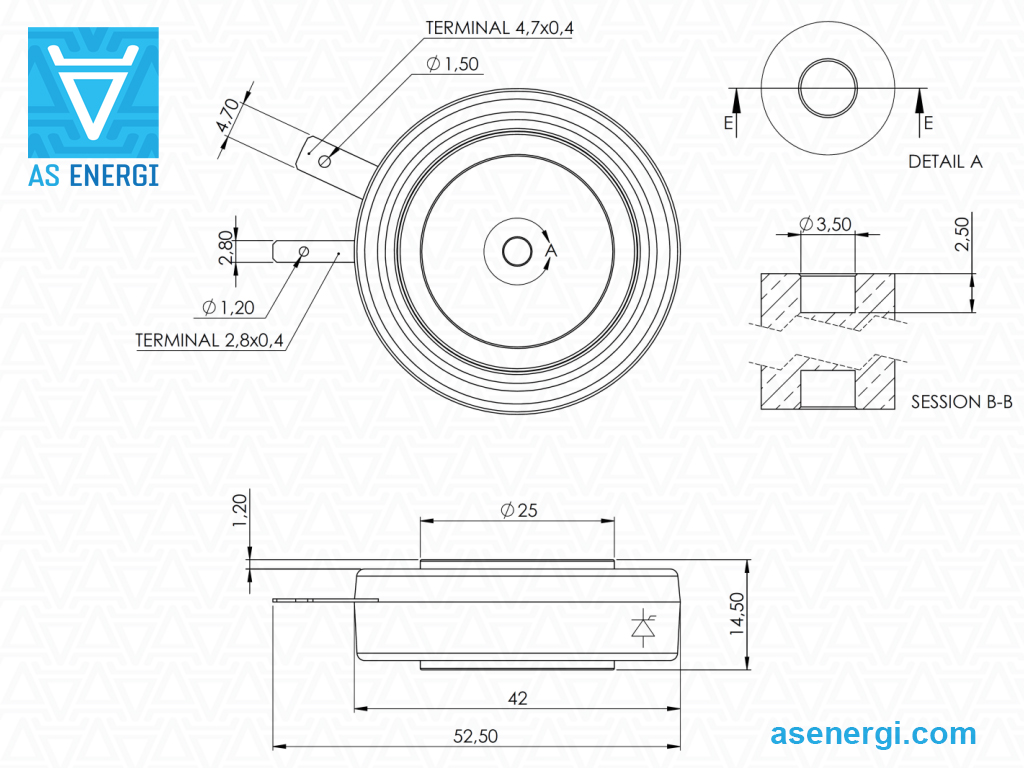

SKT 553 SG

SKT 553/04DSG

554

400-1800

8000

320000

0.92

0.45

0.045

ATD553-04DSG

ATD553-08DSG

ATD553-12ESG

ATD553-14ESG

ATD553-16ESG

ATD553-18ESG

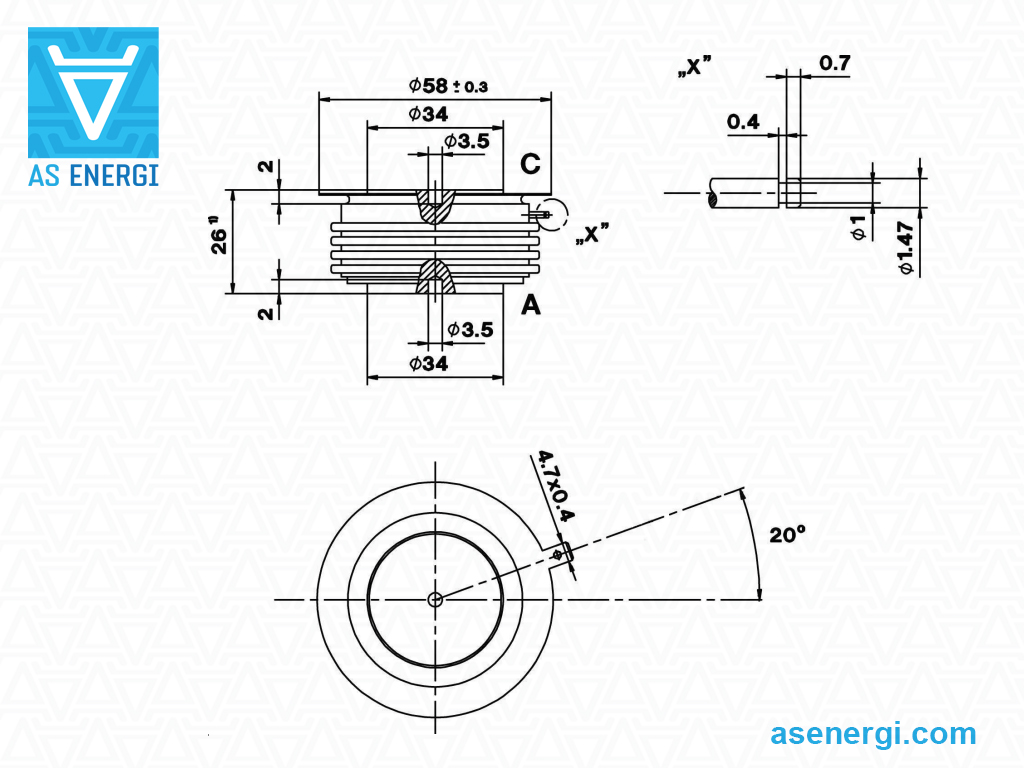

SKT 760

SKT 760/12E

760

1200-1800

13000

845000

0.92

0.3

0.038

240

B10
58x34x26

ATD760-12E

SKT 760/16E

ATD760-16E

SKT 760/18E

ATD760-18E

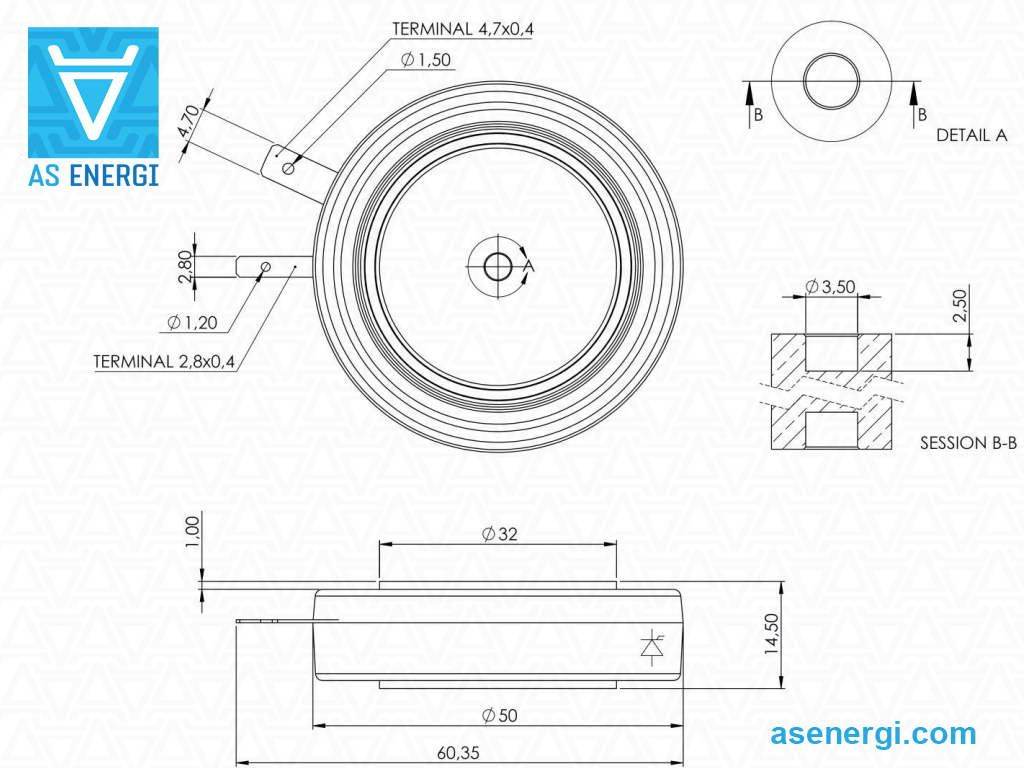

SKT 813

SKT 813/04D

855

400-1800

13000

845000

0.92

0.30

0.029

125

ATD813-04D

ATD813-08D

ATD813-12E

ATD813-16E

ATD813-18E

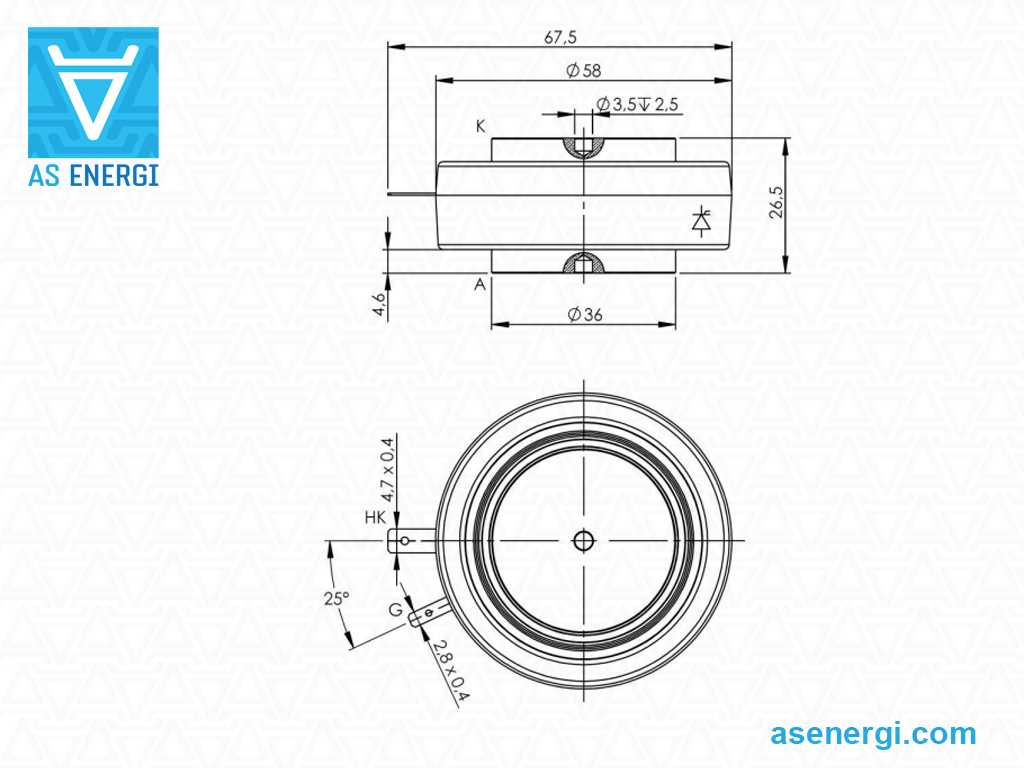

SKT 883

SKT 883/04D

880

400-1800

15500

1200000

0.85

0.26

30.0

280

ATD883-04D

ATD883-08D

ATD883-12E

ATD883-16E

ATD883-18E

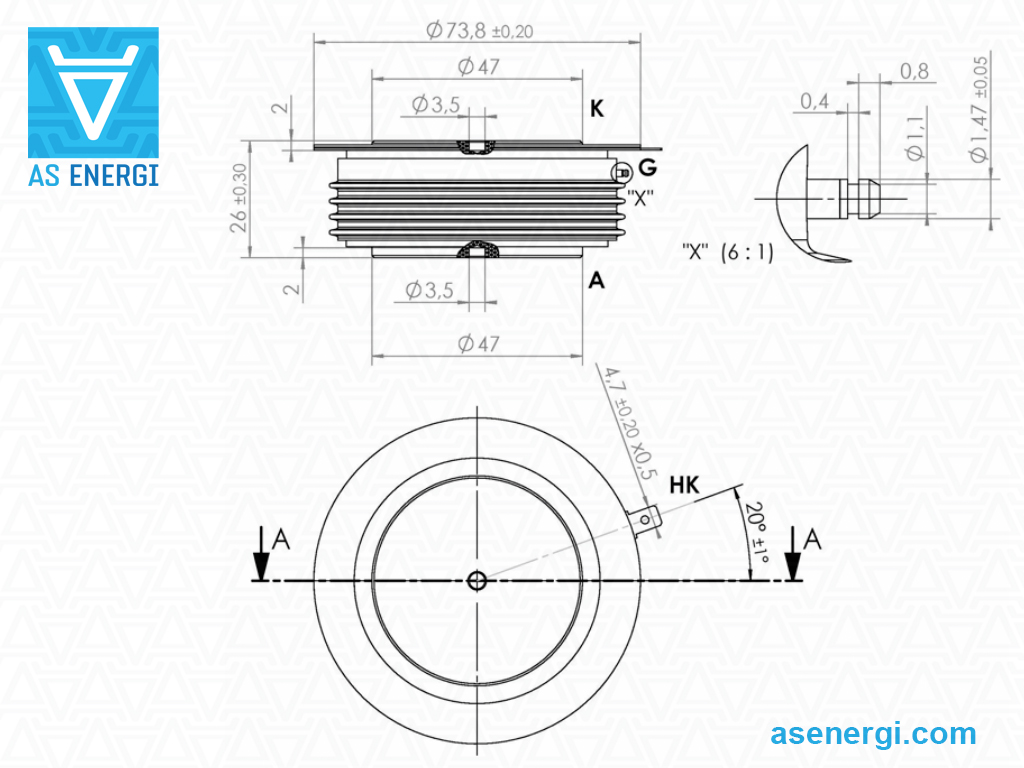

SKT 1200

SKT 1200/18E

1200

1200-1800

25500

3251250

0.95

0.18

0.021

480

B14
74x47x26

ATD1200-18E

위상 제어 사이리스터의 부품 번호 안내서:

1200

–

A	–	AS ENERGI^TM
TD	–	제품 그룹: TD: 사이리스터 디스크 TS: 사이리스터 스터드 .
1200	–	평균 온 상태 전류 I_T(AV), Amp.
E	–	DV/DT 클래스: D: 500 V/µs E: 1000 V/µs

고전력 반도체 AS ENERGI^TM

당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

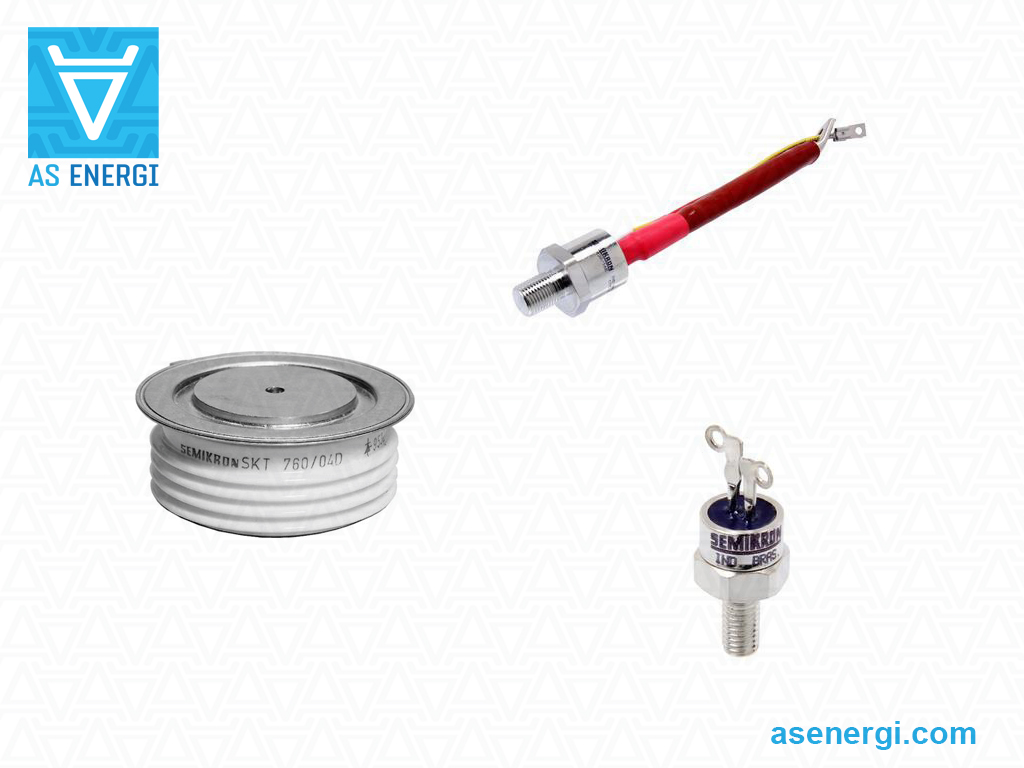

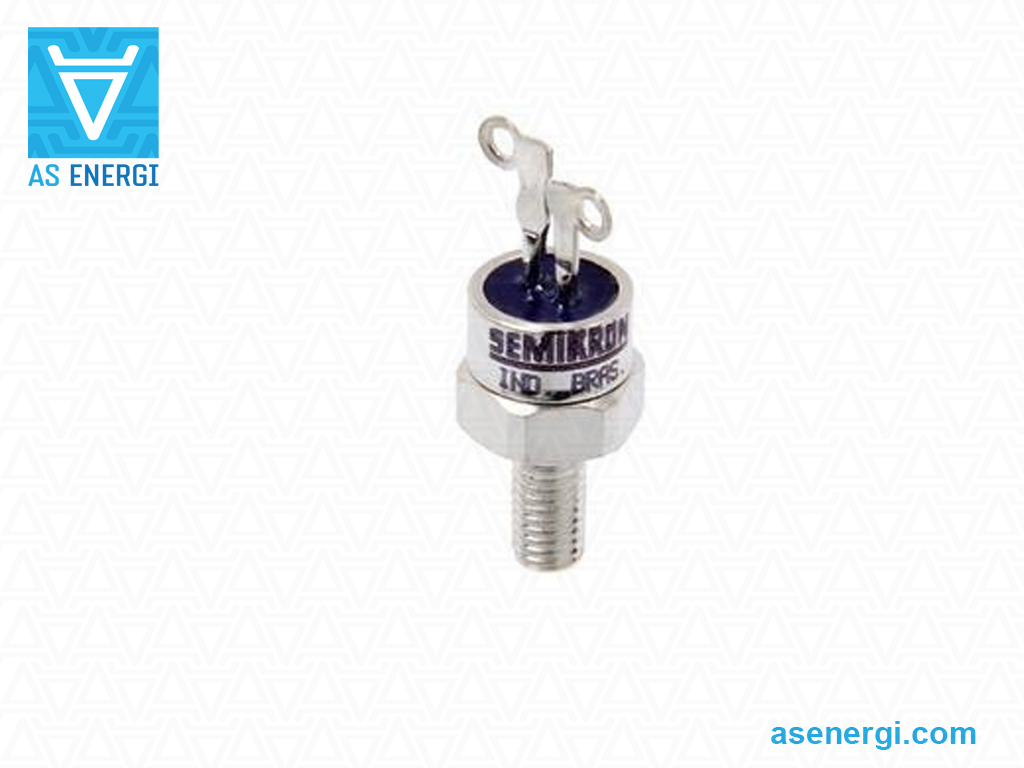

개별 사이리스터 사진:

파워 사이리스터 설치 권장 사항:

전체 온도 범위에서 사이리스터와 쿨러의 결합 표면 사이의 열 전달 및 전기적 접촉의 신뢰성은 적절한 토크(클램핑력)에 의해 보장됩니다.

조립하기 전에 (1) 접촉면에 기계적 손상이 있는지 육안으로 검사하고 (2)는 알코올(톨루엔, 가솔린, 아세톤)에 적셔 검사해야 합니다.

검사 후 현재 접점(리드)을 고정하고 핀을 설치하여 구조의 정렬을 고정합니다.

열 전달 매개 변수를 개선하려면 조립 전에 (3) 실리콘 열 전도성 페이스트의 얇은 층을 권장하며 이는 설치를위한 필수 조건이 아닙니다.

사이리스터 (3), 쿨러의 두 번째 부품, 유리섬유 절연체 및 스러스트 와셔를 설치합니다.

트래버스 strong>(4)를 끼우고 너트를 고르게 조입니다. 접촉면의 정렬이 잘못되지 않고 균일한지 확인합니다.

부품이 충분히 고정되었지만 움직일 수 있는 경우 쿨러를 평평한 표면에 놓고 표면 (5)의 전체 인접 평면의 평행도에 대한 공차를 확인하는 것이 좋습니다.

각 너트를 차례로(약 1/4 바퀴) 스톱 (6)에 고정합니다. 트래버스의 편향 정도에 따라 달성된 클램핑 력이 필요한 클램핑 력과 일치하는지 여부가 결정됩니다.

설치 후에는 패스너(너트 및 와셔)를 부식되지 않도록 추가로 고정해야 합니다.

파워 사이리스터를 위한 팁 및 권장 사항:

파워 사이리스터는 모든 파라미터에 대해 한계 부하에서 장시간 작동해서는 안 됩니다. 이 경우 안전 계수는 장치의 요구되는 신뢰성 정도에 따라 결정됩니다.

고장난 전원 사이리스터를 교체할 사이리스터의 매개변수와 일치하는 사이리스터로 교체합니다.

주변 온도가 높은 환경에서 작동할 때는 과냉각을 제공해야 합니다.

적절한 열 방출을 위해 파워 사이리스터와 쿨러를 주기적으로 청소하여 먼지와 오염 물질을 제거하는 것이 좋습니다.

병렬로 연결된 파워 사이리스터 간의 전류를 균등화하려면 유도성 전류 분배기(종종 꼬인 토로이달 와이어)를 사용해야 합니다. 가장 많이 사용되는 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 파워 사이리스터입니다. 이 경우 전류 분배기의 효율은 마그네틱 와이어의 단면에 의해 결정됩니다.

파워 사이리스터를 직렬로 연결할 때 전압 불균형을 방지하려면 각 사이리스터에 병렬로 연결된 션트 저항을 사용해야 합니다. 과도 상태에서의 전압 균등화는 각 사이리스터에 커패시터를 병렬로 연결하여 제공됩니다.

작동 중 고전압 상태에서 파워 사이리스터를 만지는 것은 엄격히 금지되어 있습니다.

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
