고속 복구 다이오드 파워렉스 교체

패스트 리커버리 다이오드, 또는 패스트 다이오드 또는 빠른 스위칭 다이오드는 디스크 및 스터드 디자인으로 된 반도체 장치로, 짧은 역회복 시간을 특징으로 합니다.

패스트 리커버리 다이오드 ADS-R, ADD-R AS ENERGI^TM는 패스트 리커버리 다이오드 Powerex의 교체용, 아날로그, 대체 반도체 장치입니다.

"디스크 장치용 공기 냉각 히트싱크 O 시리즈", "공기 히트싱크 SF 시리즈", "수냉 히트싱크 SS 시리즈"는 사이리스터 냉각용으로도 주문 가능합니다.

정류기 다이오드를 위한 부품 번호 가이드

비디오: 고전력 디스크 다이오드 리뷰

AS ENERGI^TM 반도체 제조 참조

패스트 리커버리 다이오드는 3600V까지의 전압에서 최대 1500A의 DC 및 AC 전류를 변환합니다. 이들의 주요 응용 분야는 DC-DC 변환기, 인버터, 유도 가열, 고주파 정류기, 스위칭 전원 공급 장치입니다.

특징: 라인 주파수에 최적화됨; 높은 서지 처리 능력; 낮은 회복 전하; 낮은 역회복 시간; 빠른 스위칭 속도; 높은 역전압 및 높은 전류 처리 능력.

이 다이오드의 특징은 빠른 회복 (짧은 역회복 시간 t_rr과 작은 회복 전하)과 고주파에서의 사용입니다. 다이오드는 고주파에서 높은 전류 전달 용량을 가집니다.

이 다이오드는 업계 표준 세라믹 하우징을 갖추고 있어 기존 장비에 쉽게 통합할 수 있습니다. 이 다이오드는 압력 접촉이 있는 디스크 하우징을 가지고 있습니다. 다이오드의 극성(양극, 음극)은 케이스의 아이콘으로 결정됩니다. 기술 사양, 부품 번호 가이드, 다이오드의 데이터시트는 아래에 나와 있습니다.

정류기 다이오드 AS ENERGI^TM는 다음과 같은 특징을 가집니다: 낮은 정적 및 동적 손실, 높은 V_RSM/V_RRM 값, 다양한 산업 분야에서의 장치 사용 경험, 100V에서 9000V까지의 전압 범위와 100A에서 7500A까지의 전류 범위, 열 및 전기 사이클에 대한 높은 저항성.

저희 회사는 정류기 다이오드에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 다이오드를 공급할 때 필요 시 기술 증명서와 적합성 인증서를 제공합니다.

고속 복구 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

고속 복구 다이오드 파워렉스 및 대체품의 일반 사양

유형	V_RRM	I_F(AV) (T_C)	I_FSM	I²t	V_T0	r_T	T_{vj max}	R_thJC	치수 ØDxØdxH	케이스	교체	데이터 시트
유형	V	A	kA	A²·s	V	mΩ	ºC	ºC/W	mm	케이스	교체	PDF
고속 다이오드 스터드 타입 최대 1600V
R502-12-10RS	1200	100 (90)	2.2	20	-	-	150	0.28	0.375-24 UNF-2A	R50	ADS-R502-12-10RS
R503-12-10RS	1200	100 (90)	2.2	20	-	-	150	0.28	0.375-24 UNF-2A	R50	ADS-R503-12-10RS
R502-14-13LS	1400	125 (90)	2.5	26	1.17	3.09	150	0.28	0.375-24 UNF-2A	R50	ADS-R502-14-13LS
R503-14-13LS	1400	125 (90)	2.5	26	1.17	3.09	150	0.28	0.375-24 UNF-2A	R50	ADS-R503-14-13LS
R502-14-18FS	1400	175 (90)	3.5	51	0.85	1.57	150	0.28	0.375-24 UNF-2A	R50	ADS-R502-14-18FS
R503-14-18FS	1400	175 (90)	3.5	51	0.85	1.57	150	0.28	0.375-24 UNF-2A	R50	ADS-R503-14-18FS
R502-12-11EJ +	1200	115 (110)	2.2	24.2	1.24	1.32	175	0.3	0.375-24 UNF-2A	R50	ADS-R502-12-11EJ +
R502-12-11CJ +	1200	115 (110)	2.2	24.2	1.24	1.32	175	0.3	0.375-24 UNF-2A	R50	ADS-R502-12-11CJ +
R503-12-11EJ +	1200	115 (110)	2.2	24.2	1.24	1.32	175	0.3	0.375-24 UNF-2A	R50	ADS-R503-12-11EJ +
R503-12-11CJ +	1200	115 (110)	2.2	24.2	1.24	1.32	175	0.3	0.375-24 UNF-2A	R50	ADS-R503-12-11CJ +
R502-12-13CJ +	1200	125 (110)	2.5	31.2	1.11	1.32	175	0.3	0.375-24 UNF-2A	R50	ADS-R502-12-13CJ +
R503-12-13CJ +	1200	125 (110)	2.5	31.2	1.11	1.32	175	0.3	0.375-24 UNF-2A	R50	ADS-R503-12-13CJ +
R602-16-22PS	1600	220 (150)	3.5	51	-	-	150	0.17	0.750-16 UNF-2A	R60	ADS-R602-16-22PS
R603-16-22PS	1600	220 (150)	3.5	51	-	-	150	0.17	0.750-16 UNF-2A	R60	ADS-R603-16-22PS
R602-16-25HS	1600	250 (150)	4.5	85	1.2	0.86	150	0.17	0.750-16 UNF-2A	R60	ADS-R602-16-25HS
R603-16-25HS	1600	250 (150)	4.5	85	1.2	0.86	150	0.17	0.750-16 UNF-2A	R60	ADS-R603-16-25HS
R602-16-35ES	1600	350 (90)	6	150	0.95	0.51	150	0.17	0.750-16 UNF-2A	R60	ADS-R602-16-35ES
R603-16-35ES	1600	350 (90)	6	150	0.95	0.51	150	0.17	0.750-16 UNF-2A	R60	ADS-R603-16-35ES
R602-12-26EJ +	1200	260 (110)	4.5	101	1.1	0.87	175	0.13	0.750-16 UNF-2A	R60	ADS-R602-12-26EJ +
R602-12-26CJ +	1200	260 (110)	4.5	101	1.1	0.87	175	0.13	0.750-16 UNF-2A	R60	ADS-R602-12-26CJ +
R602-16-28CJ +	1600	280 (110)	5	125	0.9	0.87	175	0.13	0.750-16 UNF-2A	R60	ADS-R602-16-28CJ +
R602-16-28AJ +	1600	280 (110)	5	125	0.9	0.87	175	0.13	0.750-16 UNF-2A	R60	ADS-R602-16-28AJ +
R602-16-30AJ +	1600	300 (110)	5.5	151	0.8	0.87	175	0.13	0.750-16 UNF-2A	R60	ADS-R602-16-30AJ +
R702-12-36CJ +	1200	360 (110)	7.5	281	0.95	0.6	175	0.1	0.750-16 UNF-2A	R70	ADS-R702-12-36CJ +
R702-12-36AJ +	1200	360 (110)	7.5	281	0.95	0.6	175	0.1	0.750-16 UNF-2A	R70	ADS-R702-12-36AJ +
R703-12-36CJ +	1200	360 (110)	7.5	281	0.95	0.6	175	0.1	0.750-16 UNF-2A	R70	ADS-R703-12-36CJ +
R703-12-36AJ +	1200	360 (110)	7.5	281	0.95	0.6	175	0.1	0.750-16 UNF-2A	R70	ADS-R703-12-36AJ +
R702-12-40AJ +	1200	400 (110)	8.5	361	0.75	0.6	175	0.1	0.750-16 UNF-2A	R70	ADS-R702-12-40AJ +
R703-12-40AJ +	1200	400 (110)	8.5	361	0.75	0.6	175	0.1	0.750-16 UNF-2A	R70	ADS-R703-12-40AJ +
Up to 2200V
R602-22-22CJ +	2200	220 (100)	4.5	101	1.10	0.87	150	0.13	0.750-16 UNF-2A	R60	ADS-R602-22-22CJ +
R602-22-22AJ +	2200	220 (100)	4.5	101	1.10	0.87	150	0.13	0.750-16 UNF-2A	R60	ADS-R602-22-22AJ +
R602-22-24AJ +	2200	240 (100)	5	125	0.90	0.87	150	0.13	0.750-16 UNF-2A	R60	ADS-R602-22-24AJ +
R702-22-26CJ +	2200	265 (100)	6.5	211	1.15	0.6	150	0.1	0.750-16 UNF-2A	R70	ADS-R702-22-26CJ +
R702-22-26AJ +	2200	280 (100)	7	245	1.05	0.6	150	0.1	0.750-16 UNF-2A	R70	ADS-R702-22-26AJ +
R703-22-26CJ +	2200	280 (100)	7	245	1.05	0.6	150	0.1	0.750-16 UNF-2A	R70	ADS-R703-22-26CJ +
R703-22-26AJ +	2200	280 (100)	7	245	1.05	0.6	150	0.1	0.750-16 UNF-2A	R70	ADS-R703-22-26AJ +
Fast Diodes Disc Type Up to 1600V
R622-16-30PS	1600	300 (90)	3.5	51	-	-	150	0.095	42x19x14	R62	ADD-R622-16-30PS
R622-16-40HS	1600	400 (90)	4.5	85	1.23	0.84	150	0.095	42x19x14	R62	ADD-R622-16-40HS
R622-16-55ES	1600	550 (90)	6	150	0.97	0.44	150	0.095	42x19x14	R62	ADD-R622-16-55ES
R622-12-39EJ +	1200	390 (110)	4.5	101	1.10	0.87	175	0.07	42x19x14	R62	ADD-R622-12-39EJ +
R622-12-39CJ +	1200	390 (110)	4.5	101	1.10	0.87	175	0.07	42x19x14	R62	ADD-R622-12-39CJ +
R622-16-42CJ +	1600	415 (110)	5	125	0.90	0.87	175	0.07	42x19x14	R62	ADD-R622-16-42CJ +
R622-16-42AJ +	1600	415 (110)	5	125	0.90	0.87	175	0.07	42x19x14	R62	ADD-R622-16-42AJ +
R622-16-44AJ +	1600	435 (110)	5.5	151	0.8	0.87	175	0.07	42x19x14	R62	ADD-R622-16-44AJ +
R722-16-06ES	1600	650 (90)	7.5	234	1.12	1.67	150	0.055	58.5x34x26.9	R72	ADD-R722-16-06ES
R722-16-08ES	1600	800 (90)	11	504	1.08	0.36	150	0.055	58.5x34x26.9	R72	ADD-R722-16-08ES
R722-12-60CJ +	1200	600 (110)	7.5	281	0.95	0.6	175	0.05	58.5x34x26.9	R72	ADD-R722-12-60CJ +
R722-12-60AJ +	1200	600 (110)	7.5	281	0.95	0.6	175	0.05	58.5x34x26.9	R72	ADD-R722-12-60AJ +
R722-12-65AJ +	1200	650 (110)	8.5	361	0.75	0.6	175	0.05	58.5x34x26.9	R72	ADD-R722-12-65AJ +
R7S2-16-09ES	1600	900 (90)	7.5	234	1.32	0.44	150	0.035	42x25x15.4	R7S	ADD-R7S2-16-09ES
R7S2-14-09ES	1400	1000 (90)	11	504	1.05	0.37	150	0.035	42x25x15.4	R7S	ADD-R7S2-14-09ES
R7S2-16-08CJ +	1600	800 (120)	9.5	375	-	-	175	0.035	42x25x15.4	R7S	ADD-R7S2-16-08CJ +
R7S2-16-08AJ +	1600	800 (120)	9.5	375	-	-	175	0.035	42x25x15.4	R7S	ADD-R7S2-16-08AJ +
R7S2-16-11EJ +	1600	1000 (100)	11	504	-	-	175	0.035	42x25x15.4	R7S	ADD-R7S2-16-11EJ +
R7S2-16-11CJ +	1600	1000 (100)	11	504	-	-	175	0.035	42x25x15.4	R7S	ADD-R7S2-16-11CJ +
R9G2-12-14CJ +	1200	1400 (80)	25	2590	-	-	150	0.023	73.5x47x27.4	R9G	ADD-R9G2-12-14CJ +
R9G2-12-14AJ +	1200	1400 (80)	25	2590	-	-	150	0.023	73.5x47x27.4	R9G	ADD-R9G2-12-14AJ +
Up to 2600V
R622-22-29CJ +	2200	290 (100)	4.5	101	1.10	0.87	150	0.07	42x19x14	R62	ADD-R622-22-29CJ +
R622-22-29AJ +	2200	290 (100)	4.5	101	1.10	0.87	150	0.07	42x19x14	R62	ADD-R622-22-29AJ +
R622-22-29CJ +	2200	320 (100)	5	125	0.90	0.87	150	0.07	42x19x14	R62	ADD-R622-22-29CJ +
R622-22-29AJ +	2200	320 (100)	5	125	0.90	0.87	150	0.07	42x19x14	R62	ADD-R622-22-29AJ +
R722-26-05CS	2600	500 (90)	6.5	176	-	-	150	0.055	58.5x34x26.9	R72	ADD-R722-26-05CS
R722-26-07CS	2600	700 (90)	9.5	376	-	-	150	0.055	58.5x34x26.9	R72	ADD-R722-26-07CS
R722-22-45CJ +	2200	450 (100)	6.5	211	1.15	0.6	150	0.05	58.5x34x26.9	R72	ADD-R722-22-45CJ +
R722-22-45AJ +	2200	470 (100)	7	245	1.05	0.6	150	0.05	58.5x34x26.9	R72	ADD-R722-22-45AJ +
R7S2-26-07ES	2600	700 (90)	6.5	176	-	-	150	0.035	48x29.5x15.4	R7S	ADD-R7S2-26-07ES
R7S2-26-08AS	2600	800 (90)	9.5	376	-	-	150	0.035	48x29.5x15.4	R7S	ADD-R7S2-26-08AS
R7S2-22-07AJ +	2200	700 (80)	8	267	-	-	150	0.035	48x29.5x15.4	R7S	ADD-R7S2-22-07AJ +
R9G2-20-11AJ +	2000	1100 (80)	15	934	-	-	150	0.023	73.5x47x27.4	R9G	ADD-R9G2-20-11AJ +
Up to 3600V
R9G2-32-09CJ +	3200	900 (80)	12	597	-	-	150	0.023	73.5x47x27.4	R9G	ADD-R9G2-32-09CJ +
R9G2-36-12BS	3600	1200 (90)	14	820	1.18	0.62	150	0.018	73.5x47x27.4	R9G	ADD-R9G2-36-12BS
R9G2-36-15AS	3600	1500 (90)	18	1350	1.04	0.39	150	0.018	73.5x47x27.4	R9G	ADD-R9G2-36-15AS

고속 복구 다이오드용 부품 번호 안내서:

–

R62

–

AS ENERGI^TM

–

제품 그룹: 다이오드 디스크.

R62

–

케이스 유형.

–

2: 고속 복구 다이오드(스터드 표준 극성용: 음극에서 베이스까지);
3: 고속 복구 다이오드(스터드 역극성용: 양극에서 베이스까지);
S: GTO 스너버 다이오드(스터드 표준 극성용: 음극-베이스);
R: GTO 스너버 다이오드(스터드 역극성용: 양극에서 베이스까지);
F: GTO 프리 휠 다이오드(스터드 표준 극성용: 음극-베이스);
E: GTO 프리 휠 다이오드(스터드 역극성용: 양극에서 베이스까지).

–

전압 등급 V_RRM / 100.

–

개방 상태의 평균 전류 I_F(AV), Amp.

–

복구 시간 역전:

코드	시간(µ초)
XX	표준 복구
AJ	5
AS	trr ≤ 5 µs
BS	4
CJ	3
CS	trr ≤ 3 µs
EJ/ES	2
FJ/FS	1.5
HS	1
LS	0.7
PS	0.5
RS	0.3

–

이전 버전 다이오드.

고전력 반도체 AS ENERGI^TM

당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

비디오: 디스크형 고전력 정류기 다이오드

정류기 다이오드 사진:

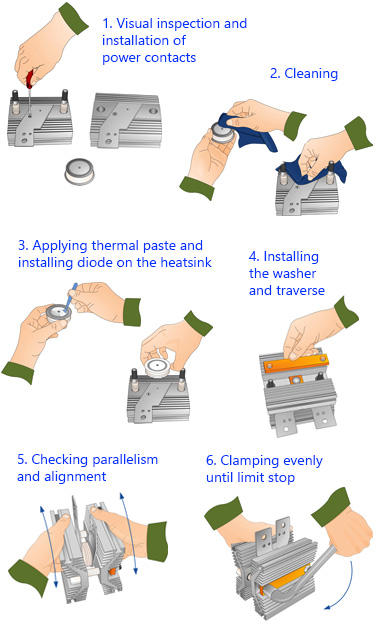

디스크형 전원 정류 다이오드에 대한 설치 권장 사항:

다이오드와 쿨러의 접촉면 간의 열전달 및 전기 접촉의 신뢰성은 적절한 토크 (클램핑 힘)에 의해 보장됩니다.

조립 전에 시각적 검사 (1)를 통해 접촉면에 기계적 손상이 없는지 확인하고, 알콜로 닦아주세요 (2) (톨루엔, 가솔린, 아세톤 사용).

검사 후에는 전류 접촉부 (리드)를 고정하고, 핀을 설치하여 구조의 정렬을 고정합니다.

열전달 성능을 개선하기 위해서는 조립 전에 얇은 실리콘 열전도성 페이스트를 도포 (3)하는 것이 권장됩니다. 이는 설치 필수 조건은 아닙니다.

다이오드 (3), 쿨러의 두 번째 부분, 유리섬유 절연체, 그리고 추력 와셔를 설치합니다.

트래버스를 나사로 조여 (4)고, 너트를 고르게 조여주세요. 접촉면의 정렬 불량과 평평함을 확인하세요.

부품이 충분히 조여져 이동 가능할 때, 쿨러를 평평한 표면에 놓고 접촉면의 평행도 공차를 확인하는 것이 좋습니다 (5).

각 너트를 차례대로 (약 1/4 회전) 마지막까지 조여주세요 (6). 트래버스의 변형 정도가 달성된 클램핑 힘이 요구되는 값에 부합하는지 여부를 결정합니다.

설치 후, 고정 장치(너트 및 와셔)는 부식에 대해 추가로 보호해야 합니다.

전원 다이오드에 대한 팁 및 권장 사항:

전력 다이오드는 모든 매개변수에서 한계 부하로 장기간 작동해서는 안 됩니다. 이 경우 안전 계수는 장치의 신뢰성 요구 사항에 따라 결정됩니다.

고장난 전력 다이오드는 교체되는 다이오드의 매개변수에 맞는 다이오드로 교체해야 합니다.

주변 온도가 높은 환경에서 작동할 경우, 슈퍼쿨링이 제공되어야 합니다.

적절한 열 방출을 보장하기 위해 전력 다이오드와 쿨러의 주기적인 청소가 권장됩니다.

전력 다이오드가 병렬로 연결될 때, 전류를 균등하게 분배하기 위해 유도성 전류 분배기(종종 꼬인 토로이드 선)를 사용해야 합니다. 가장 일반적인 연결 방법은 폐회로, 공통 코일 회로, 또는 전력 다이오드입니다. 이 경우 전류 분배기의 효율성은 자기선의 단면적에 의해 결정됩니다.

전력 다이오드가 직렬로 연결될 때 전압 불균형을 방지하려면 각 다이오드와 병렬로 연결된 션트 저항기를 사용해야 합니다. 일시적인 조건에서 전압 균등화는 각 다이오드에 병렬로 커패시터를 연결하여 제공합니다.

작동 중인 고전압 전력 다이오드를 만지는 것은 엄격히 금지됩니다.
