GTO 파워렉스 교체용 고속 복구 다이오드

GTO용 패스트 리커버리 다이오드, 또한 패스트 다이오드 또는 패스트 스위칭 다이오드는 디스크 및 스터드 설계로 짧은 역회복 시간(역 복구 시간)을 가진 반도체 소자입니다.

고속 복구 다이오드 ADS-R, ADD-R AS ENERGI^TM는 대체품, 유사한, 대체 반도체 소자로, GTO Powerex의 고속 복구 다이오드를 대체합니다.

"디스크 장치를 위한 공냉식 방열판 O 시리즈", "공냉식 방열판 SF 시리즈", "수냉식 방열판 SS 시리즈"는 다이오드 냉각을 위해 주문할 수 있습니다.

다이오드 부품 번호 가이드

영상: 고전력 디스크 다이오드 리뷰

icon AS ENERGI^TM 반도체 제조 참조

패스트 리커버리 다이오드는 직류(DC) 및 교류(AC) 전류를 최대 1500A까지 변환하며, 최대 3600V의 전압 회로에서 사용됩니다. 이들의 주요 응용 분야는 DC-DC 컨버터, 인버터, 유도 가열, 고주파 정류기, 스위칭 전원 공급 장치입니다.

특징: 선형 주파수에 최적화; 높은 서지 처리 능력; 낮은 회복 전하; 짧은 역회복 시간; 빠른 스위칭 속도; 높은 역전압 및 높은 전류 처리 능력.

다이오드의 특징은 빠른 회복(짧은 역회복 시간 t_rr과 작은 회복 전하)과 고주파수에서의 응용입니다. 다이오드는 고주파수에서 높은 전류 처리 용량을 가지고 있습니다.

이 다이오드는 산업 표준 세라믹 하우징을 가지고 있어 기존 장비에 쉽게 통합할 수 있습니다. 이 다이오드는 압력 접촉이 있는 디스크 하우징을 가지고 있습니다. 다이오드의 극성(양극, 음극)은 케이스에 있는 아이콘으로 확인할 수 있습니다. 다이오드의 기술 사양, 부품 번호 가이드, 데이터시트는 아래에 나열되어 있습니다.

Rectifier Diodes AS ENERGI^TM는 다음과 같은 특징을 가지고 있습니다: 낮은 정적 및 동적 손실, 높은 V_RSM/V_RRM 값, 다양한 산업 분야에서의 광범위한 사용 경험, 100V에서 9000V까지의 전압 범위와 100A에서 7500A까지의 전류 범위, 높은 열 및 전기 사이클에 대한 저항.

저희 회사는 정류기 다이오드에 대해 구입일로부터 2년 간 품질 보증을 제공합니다. 다이오드를 공급할 때 필요시 기술적 여권과 적합성 인증서를 제공합니다.

고속 복구 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

GTO 및 교체용 고속 복구 다이오드 파워렉스의 일반 사양

유형	V_RRM	I_F(AV) (T_C)	I_FSM	I²t	V_T0	r_T	T_{vj max}	R_thJC	치수 ØDxØdxH	케이스	교체	데이터 시트
유형	V	A	kA	A²·s	V	mΩ	ºC	ºC/W	mm	케이스	교체	PDF

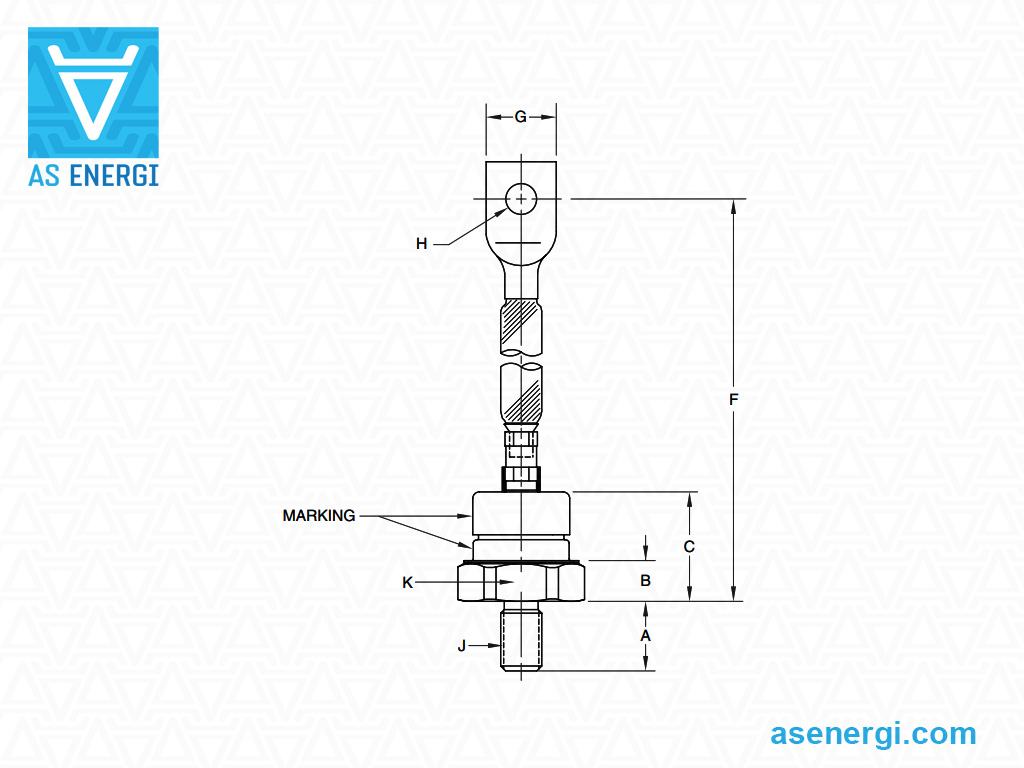

고속 다이오드 스터드 타입 최대 2500V
R5CS-16-10ES	1600	100 (75)	3.2	51.2	1.20	1.10	125	0.28	3/8"-24	R5C	ADS-R5CS-16-10ES
R5CR-16-10ES	1600	100 (75)	3.2	51.2	1.20	1.10	125	0.28	3/8"-24	R5C	ADS-R5CR-16-10ES
R60S-25-15ES	2500	150 (68)	4	80	1.90	1.70	125	0.13	0.750-16 UNF-2A	R60	ADS-R60S-25-15ES
R60F-25-15ES	2500	150 (68)	4	80	1.90	1.70	125	0.13	0.750-16 UNF-2A	R60	ADS-R60F-25-15ES

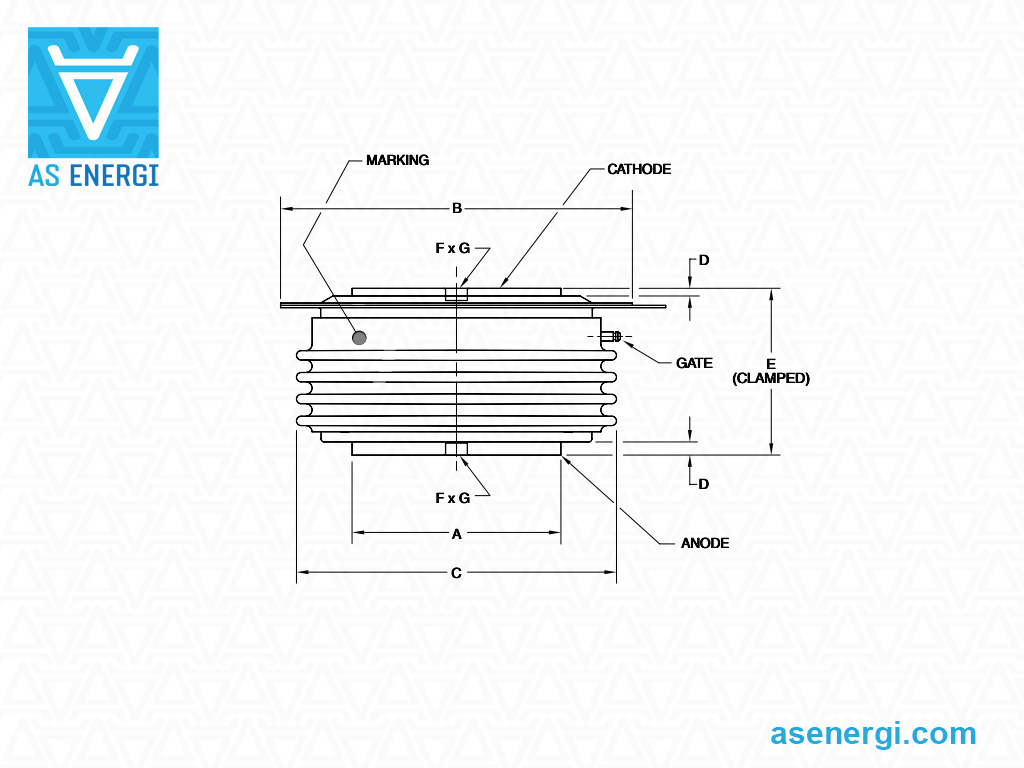

Fast Diodes Disc Type Up to 1600V
R72S-16-50CS	1600	500 (75)	9.5	450	1.05	0.50	125	0.055	58.5x34x26.9	R72	ADD-R72S-16-50CS
R72F-16-50CS	1600	500 (75)	9.5	450	1.05	0.50	125	0.055	58.5x34x26.9	R72	ADD-R72F-16-50CS
R7SS-16-60CS	1600	600 (77)	9.5	450	1.05	0.50	125	0.035	42x25x15.4	R7S	ADD-R7SS-16-60CS
R7SF-16-60CS	1600	600 (77)	9.5	450	1.05	0.50	125	0.035	42x25x15.4	R7S	ADD-R7SF-16-60CS
R9GF-16-15BS	1600	1500 (75)	20	2000	0.90	0.15	125	0.018	73.5x47x27.4	R9G	ADD-R9GF-16-15BS
Up to 2500V
R62S-25-20ES	2500	200 (73)	4	80	1.90	1.70	125	0.095	42x19x14	R62	ADD-R62S-25-20ES
R62F-25-20ES	2500	200 (73)	4	80	1.90	1.70	125	0.095	42x19x14	R62	ADD-R62F-25-20ES
R72S-25-33DS	2500	330 (75)	6	180	1.70	1.00	125	0.055	58.5x34x26.9	R72	ADD-R72S-25-33DS
R72F-25-33DS	2500	330 (75)	6	180	1.70	1.00	125	0.055	58.5x34x26.9	R72	ADD-R72F-25-33DS
R7SS-25-40DS	2500	400 (75)	6	180	1.70	1.00	125	0.035	48x29.5x15.4	R7S	ADD-R7SS-25-40DS
R7SF-25-40DS	2500	400 (75)	6	180	1.70	1.00	125	0.035	48x29.5x15.4	R7S	ADD-R7SF-25-40DS
R9GS-25-10CS	2500	1000 (75)	15	1125	1.20	0.40	125	0.018	73.5x47x27.4	R9G	ADD-R9GS-25-10CS
R9GF-25-10BS	2500	1000 (78)	16	1280	1.20	0.33	125	0.018	73.5x47x27.4	R9G	ADD-R9GF-25-10BS
RA2F-25-16AS	2500	1600 (75)	21	2200	0.78	0.33	125	0.013	99x62x34	RA2	ADD-RA2F-25-16AS
RAAF-25-16AS	2500	1600 (75)	21	2200	0.78	0.33	125	0.013	102x64x25.5	RAA	ADD-RAAF-25-16AS
Up to 4500V
R72S-45-20BS	4500	200 (75)	4	80	3	2	125	0.055	58.5x34x26.9	R72	ADD-R72S-45-20BS
R72F-45-20BS	4500	200 (75)	4	80	3	2	125	0.055	58.5x34x26.9	R72	ADD-R72F-45-20BS
R82S-45-35BS	4500	350 (75)	6	151	2	2	125	0.037	58.5x34x26.9	R82	ADD-R82S-45-35BS
R82F-45-35BS	4500	350 (75)	6	151	2	2	125	0.037	58.5x34x26.9	R82	ADD-R82F-45-35BS
R9GS-45-08AS	4500	800 (72)	13	845	1	1	125	0.018	73.5x47x27.4	R9G	ADD-R9GS-45-08AS
R9GF-45-08AS	4500	800 (72)	13	845	1	1	125	0.018	73.5x47x27.4	R9G	ADD-R9GF-45-08AS
RA2F-45-10AS	4500	1000 (80)	14	980	1	1	125	0.013	99x62x34	RA2	ADD-RA2F-45-10AS

GTO용 고속 복구 다이오드 부품 번호 안내서:

–

R9G

–

AS ENERGI^TM

–

제품 그룹: 다이오드 디스크.

R62

–

케이스 유형.

–

2: 고속 복구 다이오드(스터드 표준 극성용: 음극에서 베이스까지);
3: 고속 복구 다이오드(스터드 역극성용: 양극에서 베이스까지);
S: GTO 스너버 다이오드(스터드 표준 극성용: 음극-베이스);
R: GTO 스너버 다이오드(스터드 역극성용: 양극에서 베이스까지);
F: GTO 프리 휠 다이오드(스터드 표준 극성용: 음극-베이스);
E: GTO 프리 휠 다이오드(스터드 역극성용: 양극에서 베이스까지).

–

전압 등급 V_RRM / 100.

–

개방 상태의 평균 전류 I_F(AV), Amp.

–

복구 시간 역전:

코드	시간(µ초)
XX	표준 복구
AJ	5
AS	trr ≤ 5 µs
BS	4
CJ	3
CS	trr ≤ 3 µs
EJ/ES	2
FJ/FS	1.5
HS	1
LS	0.7
PS	0.5
RS	0.3

–

이전 버전 다이오드.

고전력 반도체 AS ENERGI^TM

당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

비디오: 디스크형 고전력 정류기 다이오드

정류기 다이오드 사진:

디스크형 전원 정류 다이오드에 대한 설치 권장 사항:

다이오드와 쿨러의 결합 표면 간의 열 전달 및 전기적 접촉 신뢰성은 전체 온도 범위에서 적절한 토크 (조임력)에 의해 보장됩니다.

조립 전에 비주얼 점검 (1)을 수행하여 기계적 손상이 있는지 확인하고, 알콜 (톨루엔, 휘발유, 아세톤)에 적신 천으로 닦아 주세요.

점검 후, 전류 접촉부 (리드)를 고정하고, 정렬을 고정할 수 있도록 핀을 설치합니다.

열 전달 성능을 개선하기 위해, 조립 전에 실리콘 열 전도성 페이스트를 얇게 도포하는 것이 권장됩니다. 이 조건은 설치의 필수적인 요소는 아닙니다.

다이오드 (3), 쿨러의 두 번째 부분, 유리섬유 절연체 및 추력 와셔를 설치합니다.

트래버스를 조이기 전에 (4)과 너트를 고르게 조입니다. 접촉 표면의 불일치 및 평평함을 확인하세요.

부품이 충분히 조여졌지만 이동 가능한 상태일 때, 쿨러를 평평한 표면에 놓고, 표면의 전체 인접 평면의 병렬 허용 오차를 (5) 확인하는 것을 권장합니다.

각각의 너트를 차례로 (약 1/4 회전) 정지까지 조입니다 (6). 트래버스의 변형 정도가 달성된 조임력이 요구된 수준에 부합하는지 판단합니다.

설치 후, 고정 장치(너트 및 와셔)는 부식으로부터 추가적으로 보호해야 합니다.

전원 다이오드에 대한 팁 및 권장 사항:

전력 다이오드는 모든 파라미터에서 한계 부하로 장시간 운전해서는 안 됩니다. 이 경우, 안전 계수는 장치의 요구되는 신뢰성 수준에 따라 결정됩니다.

고장난 전력 다이오드는 교체된 다이오드의 파라미터와 일치하는 다이오드로 교체해야 합니다.

주변 온도가 높은 환경에서 작동할 경우, 초냉각이 제공되어야 합니다.

전력 다이오드 및 쿨러의 주기적인 청소는 적절한 열 방출을 보장하기 위해 먼지와 오염물질을 제거하는 것이 권장됩니다.

인덕티브 전류 분배기(주로 꼬인 토로이드 형태의 와이어)는 병렬로 연결된 전력 다이오드 간의 전류를 균등하게 분배하는 데 사용해야 합니다. 가장 일반적인 연결 방법은 폐쇄 회로, 공통 코일 회로, 또는 전력 다이오드입니다. 이 경우 전류 분배기의 효율성은 자기 와이어의 단면적에 의해 결정됩니다.

전력 다이오드가 직렬로 연결될 때 전압 불균형을 방지하려면 각 다이오드에 병렬로 연결된 션트 저항기를 사용해야 합니다. 과도 상태에서의 전압 균등화는 각 다이오드에 병렬로 커패시터를 연결하여 제공됩니다.

작동 중 높은 전압이 걸린 전력 다이오드를 절대로 만져서는 안 됩니다.
