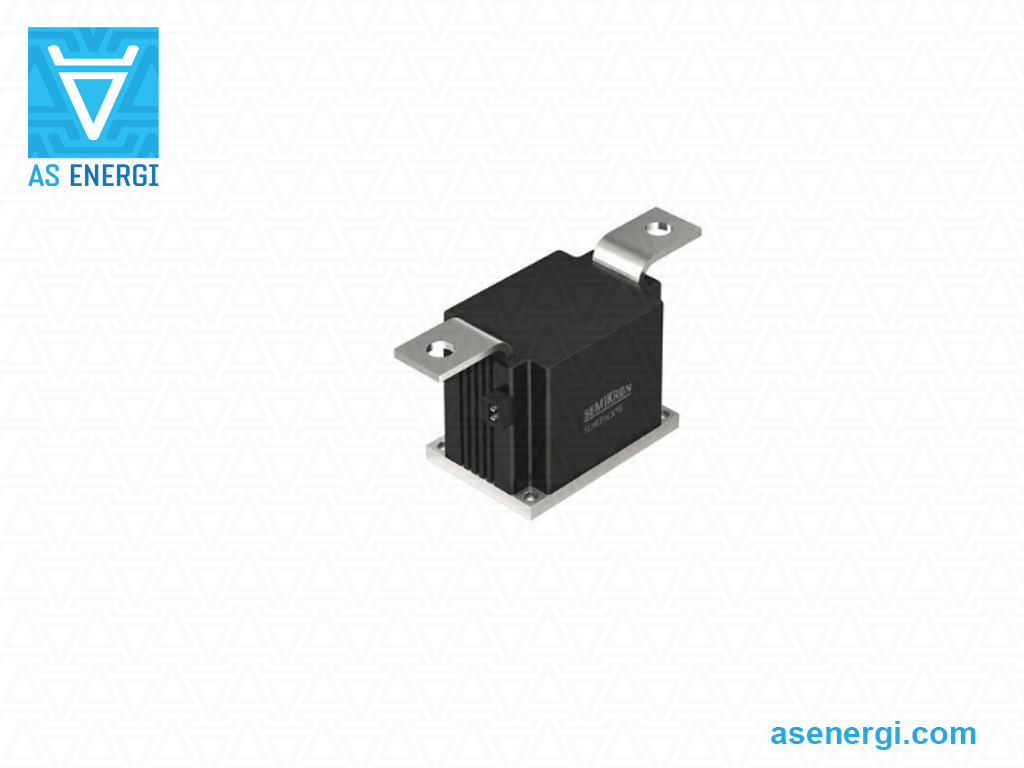

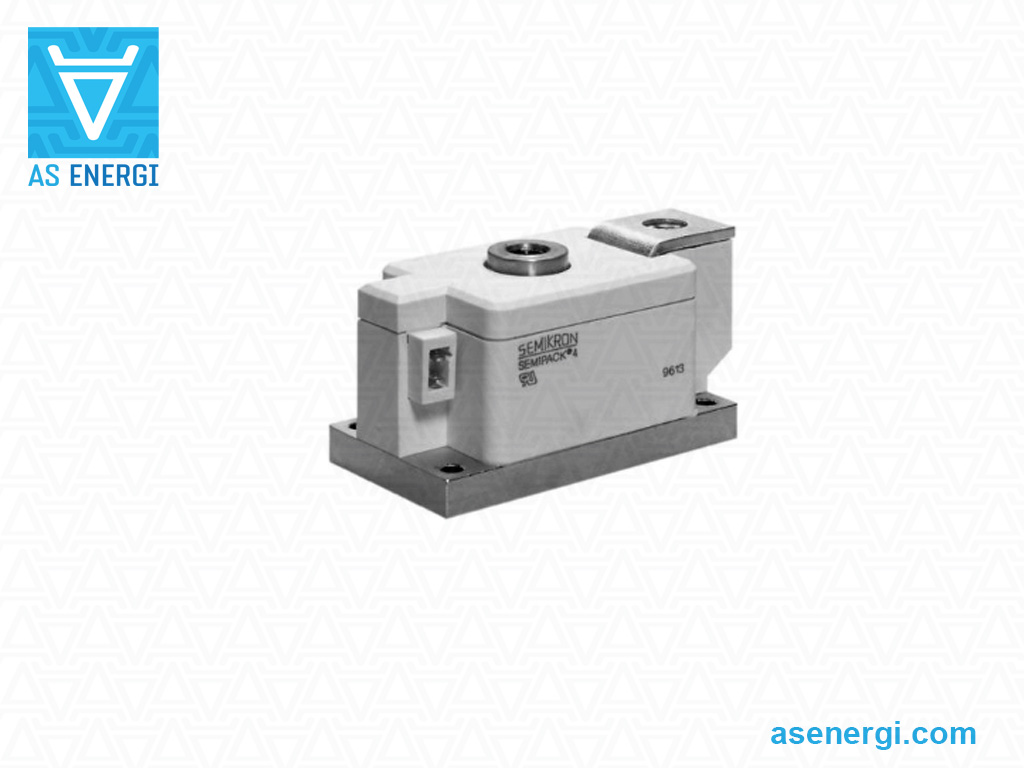

사이리스터 모듈 SKET 세미크론 대체품

사이리스터 모듈 SKET 세미크론은 단일 반도체 토폴로지(스위치 하나)인 단일 사이리스터로 구성된 모놀리식 설계를 채택하고 있습니다. 최대 819A의 부하와 최대 2200V의 역 펄스 전압이 있는 DC 및 AC 회로에 사용됩니다.

사이리스터 모듈 AMET AS ENERGI^TM는 SKET 세미크론의 대체품, 동급 및 대체 반도체 장치입니다.

SCR 모듈은 산업 표준 하우징인 세미팩에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.

이 모듈은 비용 및 성능 최적화 애플리케이션의 특정 요구 사항을 해결하는 고신뢰성 압력 접촉 및 솔더 본드 기술로 설계 및 조립됩니다.

사이리스터 모듈은 전력 및 제어 장치, 전기 드라이브, 전력 조정기, AC 조정기, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며 AC 컨버터용 정류기로도 사용됩니다.

당사는 사이리스터 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.

사이리스터 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

사이리스터 모듈 SKET 및 교체품의 일반 사양

시리즈

유형

I_T(AV)M

V_RRM V_DRM

I_TSM
I_FSM

I²t

V_T(TO)

r_T

R_th(j-c)

패키지,
치수

교체
AS ENERGI^TM

데이터 시트

A²·s

mΩ

K/W

PDF

SKET 330

SKET 330/12E

295

1200-2200

8000

320000

1.2

0.55

0.09

840

AMET330-12E

AMET330-14E

AMET330-16E

AMET330-18E

AMET330-22E

SKET 400

SKET 400/08E

392

800-1800

12000

720000

0.92

0.3

0.09

840

AMET400-08E

AMET400-12E

AMET400-14E

AMET400-16E

AMET400-18E

SKET 741

SKET 741/22 E

819

2200

26500

3500000

0.82

0.17

0.0405

1950

패키지 6
176x70x90

AMET741-22E

SKET 801

SKET 801/18 E

819

1800

30000

4500000

0.82

0.17

0.0405

1950

패키지 6
176x70x90

AMET801-18E

사이리스터 모듈 AMET의 부품 번호 안내서:

330

–

A	–	AS ENERGI^TM
M	–	반도체 유형: 모듈.
ET	–	내부 연결 토폴로지: 단일 사이리스터.
330	–	정격 전류 (I_TAV), A.
16	–	전압 등급 (V_RRM/100).
E	–	DV/DT 클래스: E: 1000 V/µs

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 세미팩의 경우 50~100㎛ 범위의 감열 페이스트 두께를 권장합니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장하지 않습니다.

방열판 M_S에 대한 장착 토크

전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 지정된 토크 값을 준수해야 합니다.

	SEMIPACK 1, 2 납땜 모듈	SEMIPACK 3 납땜/본딩 모듈	SEMIPACK 3, 4, 5 압력 접점 모듈	SEMIPACK 6 압력 접점 모듈
장착 나사	2 조각 M5x18	4 조각 M5x18	4 조각 M5x20	4 조각 M6x20
장착 속도	max. 300 rpm	max. 300 rpm	max. 300 rpm	max. 300 rpm
사전 조임 토크	0.6 Nm	0.6 Nm	0.6 Nm	0.6 Nm
최종 토크 M_S	4.25–5.75 Nm	4.25–5.75 Nm	4.25–5.75 Nm	5.1–6.9 Nm

토크를 미리 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.

설치 순서 예시

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
