전력 정류기 다이오드 200A – 8000A 디스크 유형

전력 정류기 다이오드 AS ENERGI^TM(실리콘 양면 냉각 정류기 다이오드라고도 함)는 디스크 설계에서 전압이 최대 10000V인 회로에서 주파수 500Hz에서 DC 및 AC 전류를 8000A로 변환하는 범용 다이오드입니다(직렬에 따라 다름).

디스크형 정류기 다이오드에는 다음과 같은 유형이 있습니다(전류): 200 A, 250 A, 320 A, 400 A, 500 A, 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A, 2500 A, 3200 A, 4000 A, 5000 A, 6300 암페어.

고전력 디스크 정류기 다이오드 시리즈

파워 디스크 정류기 다이오드 부품 번호 안내서

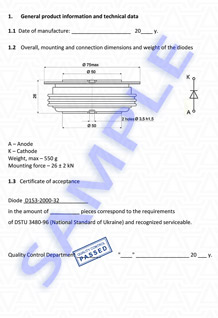

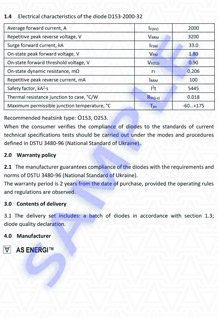

파워 디스크 정류기 다이오드용 기술 패스포트

디스크 정류기 다이오드 설치 권장 사항

비디오: 고전력 디스크 정류기 다이오드에 대한 리뷰

다이오드는 산업 표준 세라믹 하우징을 갖추고 있어 기존 장비에 쉽게 통합할 수 있습니다.

다이오드의 극성은 케이스에 극성 기호로 표시되어 있습니다. 이 페이지에는 양극과 음극이 있는 다이오드의 회로도와 회로도가 나와 있습니다. 다이오드의 기술 사양, 부품 번호 가이드, 극성, 치수 및 권장 쿨러는 아래에 나와 있습니다.

공기 및 물 방열판은 다이오드를 냉각하는 데 사용됩니다. 전기 손실을 최소화하고 열 방출을 최대로 유지하려면 조립 중에 필요한 토크, 즉 누르는 힘 F_m을 제공해야 합니다. 달성된 클램핑력과 필요한 클램핑력의 대응은 트래버스의 편향에 의해 결정됩니다. 조립 중 다이오드의 열 방출을 개선하기 위해 열 전도성 페이스트가 사용되며, 이는 설치의 전제 조건은 아닙니다.

다이오드에는 기능 부품과 반도체 소자를 기계적 충격과 환경으로부터 분리하는 밀폐형 하우징이 있습니다. 이 다이오드에는 압력 접점이 있는 디스크 하우징이 있습니다.

AS Energi Global LLC의 다이오드는 다음과 같은 특징을 가지고 있습니다: 낮은 정적 및 동적 손실, 높은 값의 V_RRM, 다양한 산업 분야에서 장치를 사용한 광범위한 경험, 100 ~ 10000V의 전압 범위 및 630 ~ 6300A의 암페어, 열 및 전기 사이클링, 자연 또는 강제 공기 냉각에 대한 높은 저항성입니다.

당사는 다이오드에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 다이오드를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.

전력 정류기 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

고전력 다이오드 구입에 관한 질문이 있는 경우 사이리스터는 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송을 위한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

디스크형 전력 정류기 다이오드 시리즈:

D223	D133 ... D433	D143 ... D543	D153 ... D653
D163	D173, D273, D373	D183	D193

전력 다이오드 D223 (200A, 250A, 320A, 400A)

다이오드 D223

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

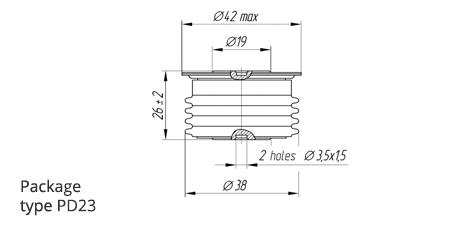

D223-200	on request + –	5200 - 6500V	230A (85ºC)	52 - 65	100 g	PD23	O123
D223-250	on request + –	5200 - 6000V	300A (85ºC)	52 - 60	100 g	PD23	O123
D223-320	on request + –	4400 - 5200V	364A (85ºC)	44 - 52	100 g	PD23	O123
D223-400	on request + –	3400 - 4200V	530A (85ºC)	34 - 42	100 g	PD23	O123

파워 다이오드 상세 사양 D223

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D223-200	5200-6500	230(85)	360	3.0	140	2.60/628	1.00	3.10	35	45	0.085	6±1	0.1
D223-250	5200-6000	300(85)	470	3.5	150	2.45/785	0.92	2.20	35	61	0.085	6±1	0.1
D223-320	4400-5200	364(85)	570	4.2	160	2.05/1000	0.87	1.37	35	88	0.085	6±1	0.1
D223-400	3400-4200	530(85)	830	5.5	150	1.80/1256	0.85	0.85	35	151	0.085	6±1	0.1

전력 다이오드 D133 (400A, 500A, 630A, 800A, 1000A)

다이오드 D133

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
D133-400	on request + –	1000 - 4000V	640A (100ºC) 730A (85ºC)	10 - 40	180 g	PD32	O143
D133-500	on request + –	1000 - 2800V	910A (100ºC) 1020A (85ºC)	10 - 28	180 g	PD32	O143
D133-630	on request + –	1000 - 3200V	1040A (100ºC) 1170A (85ºC)	10 - 32	180 g	PD32	O143
D133-800	on request + –	400 - 2000V	1170A (100ºC) 1280A (85ºC)	4 - 20	180 g	PD32	O143, O343
D133-1000	on request + –	400 - 2000V	1220A (100ºC) 1385A (85ºC)	4 - 20	180 g	PD32	O143, O343

파워 다이오드 상세 사양 D133

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D133-400	1000-4000	640(100) 730(85)	1140	7.0	160	2.10/1256	1.10	0.950	50	245	0.036	10	0.180
D133-500	1000-2800	910(100) 1020(85)	1600	11.0	175	1.70/1570	1.00	0.570	50	605	0.036	10	0.180
D133-630	1000-3200	1040(100) 1170(85)	1830	11.0	175	1.60/1978	1.10	0.350	35	605	0.036	10	0.180
D133-800	400-2000	1170(100) 1280(85)	2000	12.0	175	1.60/2512	1.00	0.270	40	720	0.036	10	0.180
D133-1000	400-2000	1220(100) 1385(85)	2170	16.0	175	1.55/3140	0.95	0.250	40	1280	0.036	10	0.180

전력 다이오드 D233 (400A, 500A, 630A, 800A, 1000A, 1600A)

다이오드 D233

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

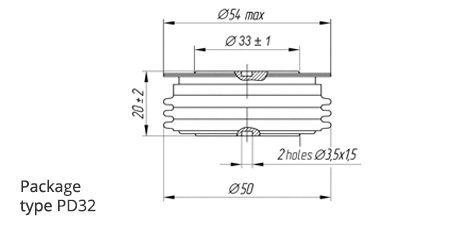

D233-400	on request + –	2400 - 4400V	400A (110ºC)	24 - 44	180 g	PD32	O143, O243, O343
D233-500	on request + –	1000 - 4400V	500A (110ºC) 593A (100ºC)	10 - 44	180 g	PD32	O143, O243, O343
D233-630	on request + –	4400 - 5200V	630A (115ºC) 740A (85ºC)	44 - 52	180 g	PD32	O143, O243, O343
D233-800	on request + –	3400 - 4400V	800A (115ºC) 920A (85ºC)	34 - 44	180 g	PD32	O143, O243, O343
D233-1000	on request + –	2400 - 3400V	1000A (115ºC) 1240A (85ºC)	24 - 34	180 g	PD32 (D.B2)	O143, O243, O343
D233-1600	on request + –	400 - 800V	1600A (110ºC) 1640A (85ºC)	4 - 8	180 g	PD32	O143, O243, O343

파워 다이오드 상세 사양 D233

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D233-400	2400-4400	400(110)	628	7.0	160	2.10/1256	0.90	0.416	40	110	0.036	10	0.18
D233-500	1000-4400	500(110) 593(100)	785	7.5	150	2.00/1570	1.08	0.706	50	280	0.036	10	0.18
D233-630	4400-5200	630(115) 740(85)	1162	6.0	150	2.60/1980	0.90	0.840	50	180	0.036	10	0.18
D233-800	3400-4400	800(115) 920(85)	1444	7.5	160	2.30/2500	0.90	0.599	50	280	0.036	10	0.18
D233-1000	2400-3400	1000(115) 1240(85)	1947	11.0	175	1.95/3140	0.85	0.380	50	605	0.036	10	0.18
D233-1600	400-800	1600(110) 1640(85)	2512	16.0	190	1.50/5024	0.83	0.130	40	960	0.036	10	0.18

전력 다이오드 D333 (500A, 630A, 800A)

다이오드 D333


시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
D333-500	on request + –	3800 - 6000V	580A (85ºC)	38 - 60	180 g	PD32 (D.B3)	O143, O243, O343, OM103, OM104
D333-630	on request + –	2000 - 2800V	630A (128ºC) 890A (100ºC)	20 - 28	180 g	D.B3	O143, O243, O343, OM103, OM104

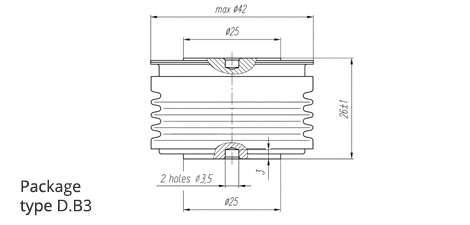

D333-800	on request + –	2000V	800A (134ºC) 1140A (100ºC)	20	180 g	D.B3	O143, O243, O343, OM103, OM104

파워 다이오드 상세 사양 D333

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D333-500	3800-6000	580(85)	910	5.0	150	2.90/1570	1.00	1.42	50	125	0.036	10±1	0.18
D333-630	2000-2800	630(128) 890(100)	989	10.0	175	1.60/1978	1.10	0.35	50	500	0.045	10±1	0.21
D333-800	2000	800(134) 1140(100)	1256	12.0	190	1.60/2512	1.00	0.27	50	720	0.045	10±1	0.21

전력 다이오드 D433 (500A, 630A, 800A, 1000A)

다이오드 D433

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

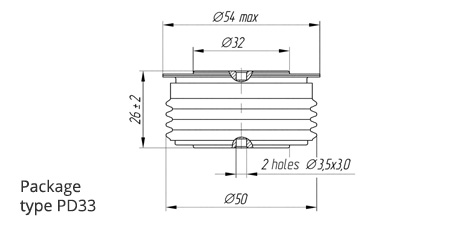

D433-500	on request + –	5200 - 6000V	580A (85ºC)	52 - 60	200 g	PD33	O143, O243, O343, OM103, OM104
D433-630	on request + –	4400 - 5200V	740A (85ºC)	44 - 52	200 g	PD33	O143, O243, O343, OM103, OM104
D433-800	on request + –	3400 - 4400V	920A (85ºC)	34 - 44	200 g	PD33	O143, O243, O343, OM103, OM104
D433-1000	on request + –	2400 - 3400V	1240A (85ºC)	24 - 34	200 g	PD33	O143, O243, O343, OM103, OM104

파워 다이오드 상세 사양 D433

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D433-500	5200-6000	580(85)	910	5.0	150	2.90/1570	1.00	1.42	50	125	0.036	9.5±0.5	0.20
D433-630	4400-5200	740(85)	1160	6.0	150	2.50/1980	0.90	0.84	50	180	0.036	9.5±0.5	0.20
D433-800	3400-4400	920(85)	1440	7.5	160	2.30/2500	0.90	0.60	50	280	0.036	9.5±0.5	0.20
D433-1000	2400-3400	1240(85)	1940	11.0	175	1.95/3140	0.85	0.38	50	605	0.036	9.5±0.5	0.20

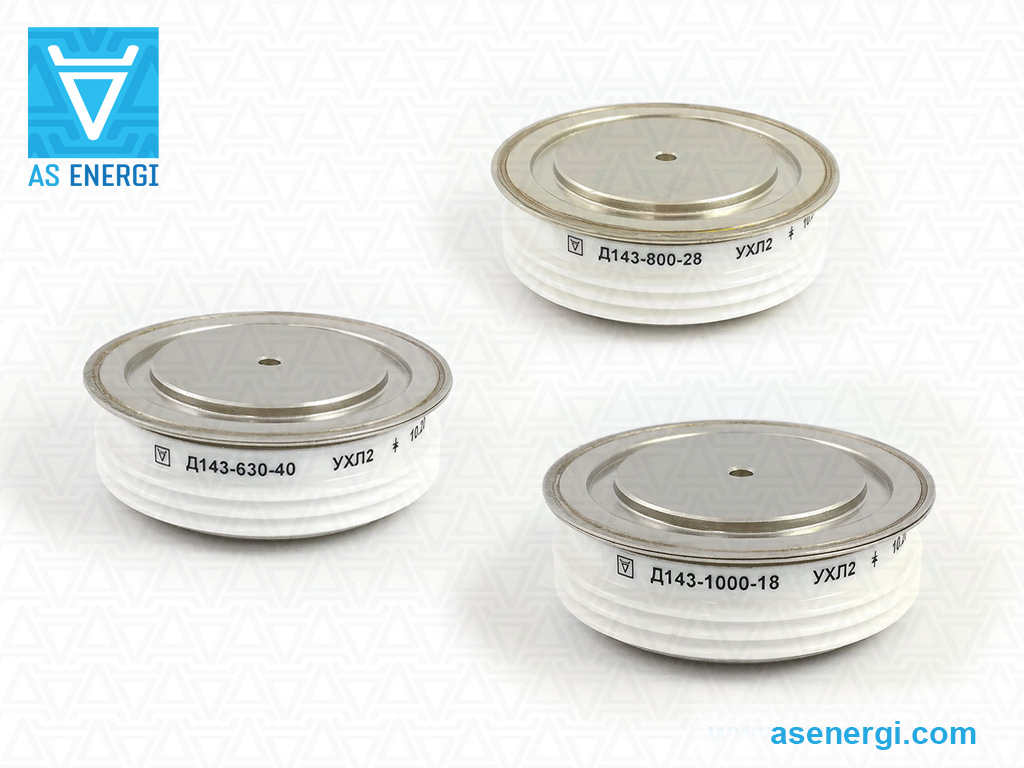

전력 다이오드 D143 (630A, 800A, 1000A, 1250A, 2000A)

다이오드 D143


시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
D143-630	on request + –	2400 - 4000V	630A (112ºC) 750A (100ºC)	24 - 40	240 g	PD42	O143, O243, O343, OM103, OM104
D143-800	on request + –	1800 - 2800V	800A (136ºC) 1235A (100ºC)	18 - 28	240 g	PD42	O143, O243, O343, OM103, OM104
D143-1000	on request + –	400 - 1800V	1000A (148ºC) 1705A (100ºC)	4 - 18	240 g	PD42	O143, O243, O343, OM103, OM104
D143-1250	on request + –	1000 - 1800V	1250A (121ºC) 1500A (100ºC)	10 - 18	240 g	PD42	O143, O243, O343, OM103, OM104

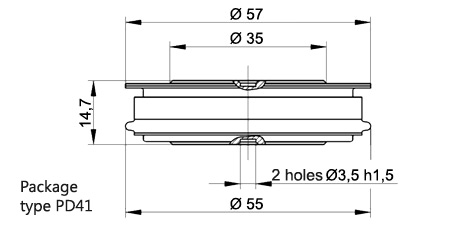

D143-2000	on request + –	200 - 1000V	2400A (85ºC)	2 - 10	160 g	PD41	O143, O243, O343, OM103, OM104

파워 다이오드 상세 사양 D143

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D143-630	2400-4000	630 (112) 750 (100)	989	10.5	150	2.10/1978	1.10	0.730	70	550	0.027	15	0.24
D143-800	1800-2800	800 (136) 1235 (100)	1256	18.0	175	1.55/2512	1.00	0.410	70	1620	0.027	15	0.24
D143-1000	400-1800	1000 (148) 1705 (100)	1570	18.0	190	1.55/3140	1.00	0.230	70	1620	0.027	15	0.24
D143-1250	1000-1800	1250 (121) 1500 (100)	1963	22.0	190	1.65/3925	0.95	0.250	70	2420	0.032	15	0.24
D143-2000	200-1000	2400 (85)	3760	24.0	175	1.40/6280	0.73	0.110	70	2880	0.027	15	0.16

전력 다이오드 D243 (630A, 800A, 1000A, 1250A, 1600A)

다이오드 D243


시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

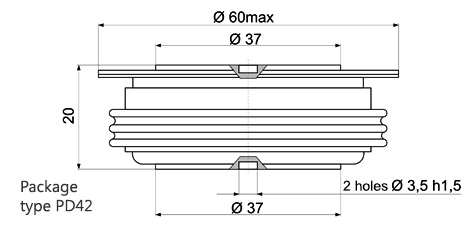

D243-630	on request + –	5200 - 6000V	840A (85ºC)	52 - 60	240 g	PD42	O143, O243, O343, OM103, OM104
D243-800	on request + –	2400 - 4400V	800A (99ºC) 790A (100ºC)	24 - 44	240 g	PD42	O143, O243, O343, OM103, OM104
D243-1000	on request + –	2000 - 2600V	1000A (122ºC) 1280A (100ºC)	20 - 26	240 g	PD42	O143, O243, O343, OM103, OM104
D243-1250	on request + –	2400 - 3200V	1640A (85ºC)	24 - 32	240 g	PD42	O143, O243, O343, OM103, OM104
D243-1600	on request + –	1200 - 2200V	2000A (85ºC)	12 - 22	160 g	PD41	O143, O243, O343, OM103, OM104

파워 다이오드 상세 사양 D243

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D243-630	5200-6000	840 (85)	1310	8.0	150	2.50/1980	0.90	0.900	70	320	0.027	15	0.24
D243-800	2400-4400	800 (99) 790 (100)	1256	13.5	150	2.00/2512	1.00	0.500	70	910	0.032	15	0.24
D243-1000	2000-2600	1000 (122) 1280 (100)	1570	19.0	175	1.65/3140	0.95	0.280	70	1805	0.032	15	0.24
D243-1250	2400-3200	1640 (85)	2570	18.5	175	1.85/3925	0.85	0.290	70	1710	0.027	15	0.24
D243-1600	1200-2200	2000 (85)	3140	22.0	175	1.60/5024	0.77	0.180	70	2420	0.027	15	0.16

전력 다이오드 D343 (800A, 1000A, 1250A)

다이오드 D343


시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

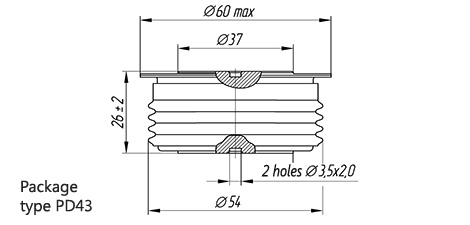

D343-800	on request + –	4400 - 5200V	940A (85ºC)	44 - 52	280 g	PD43	O143, O243, O343, OM103, OM104
D343-1000	on request + –	3400 - 4400V	1210A (85ºC)	34 - 44	240 g	PD42	O143, O243, O343, OM103, OM104
D343-1250	on request + –	1000 - 1800V	1250A (114ºC) 1415A (100ºC)	10 - 18	280 g	PD43 (D.C3)	O143, O243, O343, OM103, OM104

파워 다이오드 상세 사양 D343

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D343-800	4400-5200	940 (85)	1470	9.5	150	2.45/2512	0.92	0.70	70	450	0.036	15	0.28
D343-1000	3400-4400	1210 (85)	1890	13.0	160	2.20/3140	0.90	0.46	70	845	0.027	15	0.24
D343-1250	1000-1800	1250 (144) 1415 (100)	1963	20.0	190	1.65/3925	0.95	0.25	70	2000	0.036	15	0.28

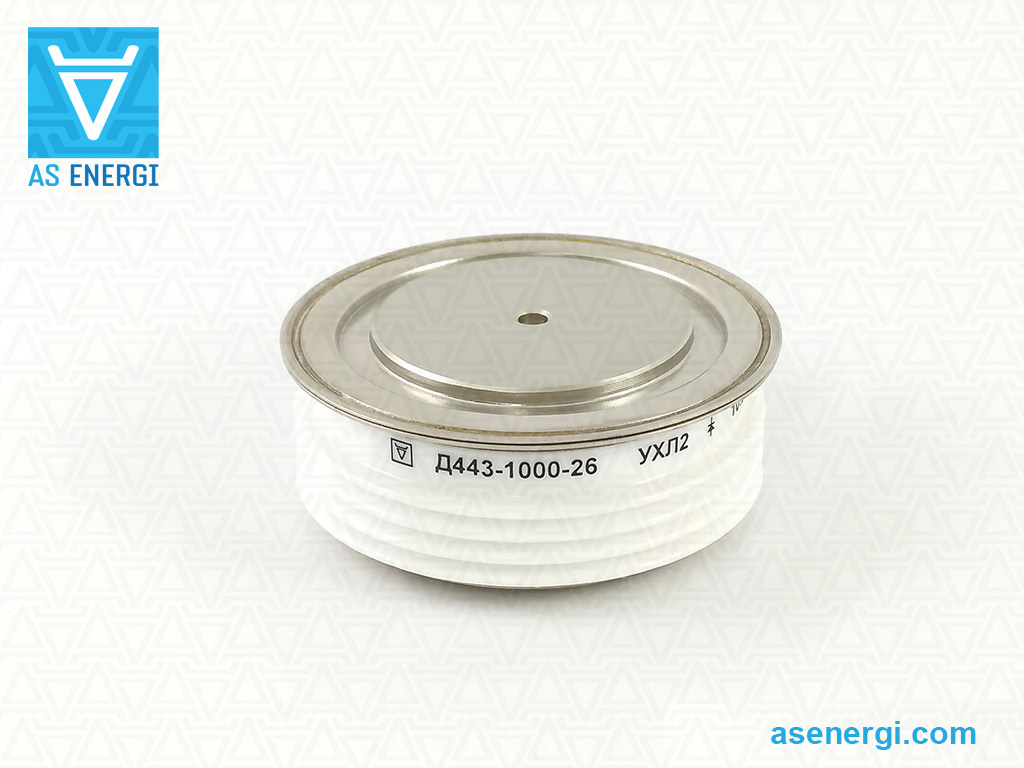

전력 다이오드 D443 (630A, 800A, 1000A)

다이오드 D443

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
D443-630	on request + –	4400 - 5200V	740A (85ºC)	44 - 52	280 g	PD43	O143, O243, O343, OM103, OM104
D443-800	on request + –	3800 - 4400V	800A (94ºC) 745A (100ºC)	38 - 44	280 g	PD43 (D.C3)	O143, O243, O343, OM103, OM104
D443-1000	on request + –	2000 - 2600V	1000A (117ºC) 1205A (100ºC)	20 - 26	280 g	PD43 (D.C3)	O143, O243, O343, OM103, OM104

파워 다이오드 상세 사양 D443

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D443-630	4400-5200	740 (85)	1160	6.0	150	2.50/1980	0.90	0.84	50	180	0.036	15	0.28
D443-800	3800-4400	800 (94) 745 (100)	1256	12.5	150	2.00/2512	1.00	0.50	70	780	0.036	15	0.28
D443-1000	2000-2600	1000 (117) 1205 (100)	1570	18.0	175	1.65/3140	0.95	0.28	70	1620	0.036	15	0.28

전력 다이오드 D543 (500A, 630A)

다이오드 D543

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

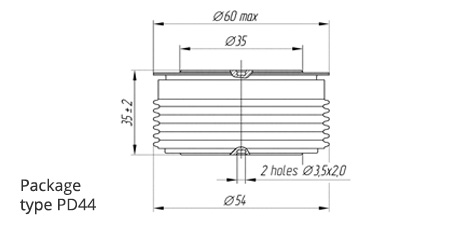

D543-500	on request + –	9000 - 10000V	560A (85ºC)	90 - 100	320 g	PD44	O143, O243, O343, OM103, OM104
D543-630	on request + –	7000 - 8000V	651A (85ºC)	70 - 80	320 g	PD44	O143, O243, O343, OM103, OM104

파워 다이오드 상세 사양 D543

A (°C)

°C

V/A

mΩ

kA²·s

°C/W

D543-500

9000-10000

560(85)

879

10.0

140

2.90/1570

1.50

500

0.027

15±1.5

0.32

D543-630

7000-8000

651(85)

965

11.0

140

2.80/1978

1.20

640

0.027

15±1.5

0.32

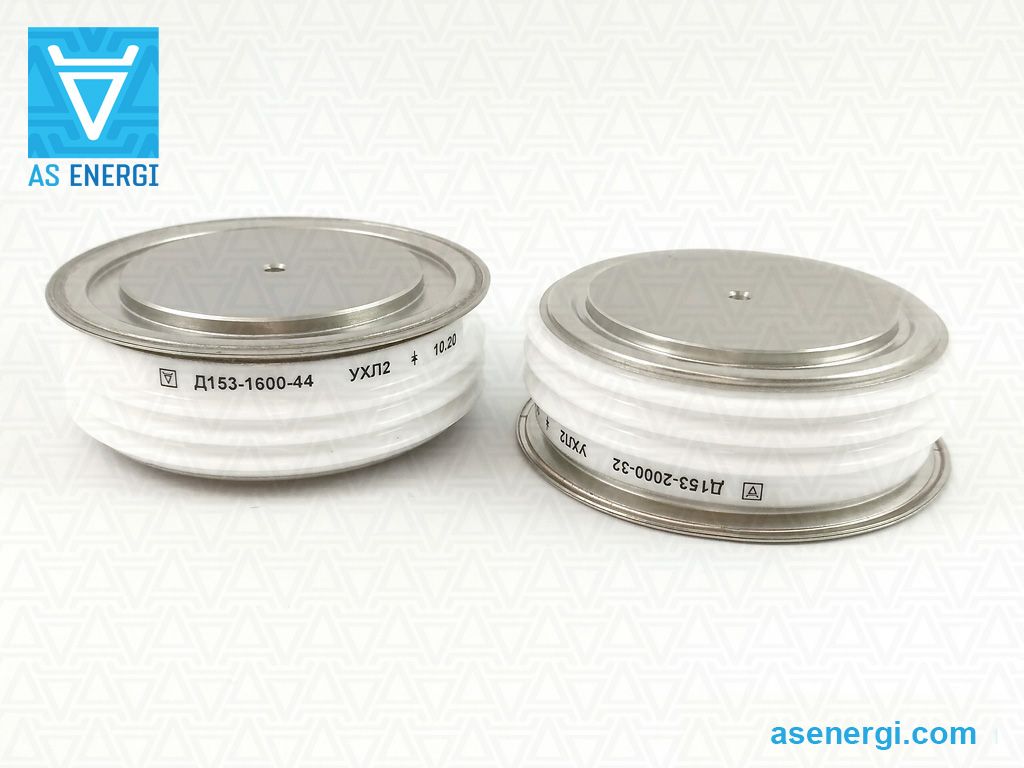

전력 다이오드 D153 (1000A, 1250A, 1600A, 2000A, 2500A, 6300A)

다이오드 D153


시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

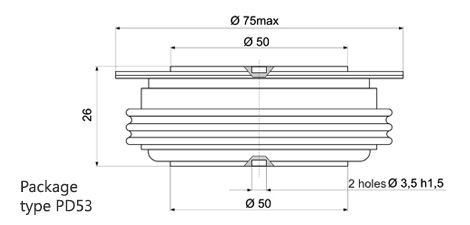

D153-1000	on request + –	5200 - 6000V	1470A (85ºC)	52 - 60	550 g	PD53	O153, O253
D153-1250	on request + –	4400 - 5200V	1650A (85ºC)	44 - 52	550 g	PD53	O153, O253
D153-1600	on request + –	3400 - 4400V	1820A (100ºC) 2100A (85ºC)	34 - 44	550 g	PD53	O153, O253
D153-2000	on request + –	2400 - 3200V	2510A (100ºC) 2830A (85ºC)	24 - 32	550 g	PD53	O153, O253
D153-2500	on request + –	1200 - 2200V	3440A (85ºC)	12 - 22	550 g	PD53	O153, O253

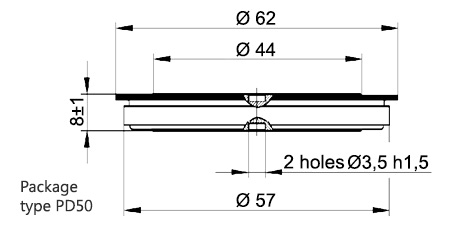

D153-6300	on request + –	200 - 400V	6930A (85ºC)	2 - 4	130 g	PD50	O153, O253

파워 다이오드 상세 사양 D153

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D153-1000	5200-6000	1470 (85)	2300	20.0	150	2.0/4400	1.00	0.310	100	2000	0.018	26	0.55
D153-1250	4400-5200	1390 (100) 1650 (85)	2590	25.0	150	1.95/3925	0.92	0.310	100	3125	0.018	26	0.55
D153-1600	3400-4400	1820 (100) 2100 (85)	3290	27.0	160	1.80/5024	0.90	0.206	100	3645	0.018	26	0.55
D153-2000	2400-3200	2510 (100) 2830 (85)	4440	33.0	175	1.80/6280	0.90	0.206	100	5445	0.018	26	0.55
D153-2500	1200-2200	3440 (85)	5400	37.0	175	1.35/7850	0.77	0.080	100	6845	0.018	26	0.55
D153-6300	200-400	6930 (85)	10880	50.0	180	1.15/5000	0.80	0.026	100	12500	0.011	22	0.13

전력 다이오드 D253 (1600A, 2000A, 2500A, 3200A, 4000A)

다이오드 D253

시리즈	Price	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
D253-1600	on request + –	400 - 4400V	1820A (100ºC) 2100A (85ºC)	4 - 44	550 g	PD53	O153, O253
D253-2000	on request + –	400 - 3200V	2830A (85ºC)	4 - 32	550 g	PD53	O153, O253
D253-2500	on request + –	1000 - 3600V	2530A (85ºC)	10 - 36	550 g	PD53	O153, O253
D253-3200	on request + –	400 - 800V	3615A (105ºC)	4 - 8	550 g	PD53	O153, O253
D253-4000	on request + –	200 - 1000V	4100A (85ºC)	2 - 10	550 g	PD53	O153, O253

파워 다이오드 상세 사양 D253

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D253-1600	400-4400	1820 (100) 2100 (85)	3290	27.0	160	1.80/6510	0.90	0.206	100	3645	0.018	26	0.55
D253-2000	400-3200	2830 (85)	4440	33.0	175	1.80/8700	0.90	0.206	100	5445	0.018	26	0.55
D253-2500	1000-3600	2530 (85)	3925	33.0	160	1.70/7800	0.80	0.110	60	6845	0.018	26	0.55
D253-3200	400-800	3615 (105)	5024	45.0	190	1.40/11200	0.73	0.050	60	8500	0.018	26	0.55
D253-4000	200-1000	4100 (85)	6440	65.0	190	1.35/12560	0.82	0.037	100	21120	0.018	26	0.55

전력 다이오드 D353 (800A, 1250A, 1600A)

다이오드 D353

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
D353-800	on request + –	4600 - 6000V	800A (100ºC)	46 - 60	550 g	PD53	O153, O253
D353-1250	on request + –	3000 - 3400V	1250A (100ºC)	30 - 34	550 g	PD53	O153, O253
D353-1600	on request + –	3000 - 3600V	1600A (133ºC) 2400A (100ºC)	30 - 36	550 g	PD53	O153, O253

파워 다이오드 상세 사양 D353

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D353-800	4600-6000	800 (100)	1256	12.0	140	2.40/2512	1.31	0.74	100	720	0.018	26	0.55
D353-1250	3000-3400	1250 (100)	1962	24.0	175	2.20/3925	1.10	0.72	100	2880	0.018	26	0.55
D353-1600	3000-3600	1600 (133) 2400 (100)	2535	26.0	175	2.00/5024	0.85	0.15	100	3380	0.018	26	0.55

전력 다이오드 D453 (630A, 800A, 1250A)

다이오드 D453


시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

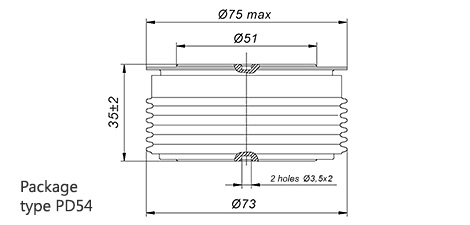

D453-630	on request + –	9000 - 10000V	630A (100ºC) 794A (85ºC)	90 - 100	580 g	PD54	O153, O253
D453-800	on request + –	7000 - 8000V	800A (100ºC) 933A (85ºC)	70 - 80	580 g	PD54	O153, O253
D453-1250	on request + –	4600 - 6500V	1250A (100ºC) 1495A (85ºC)	46 - 65	550 g	PD53	O153, O253

파워 다이오드 상세 사양 D453

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D453-630	9000-10000	630 (100) 794 (85)	1247	22.0	140	2.60/1978	1.50	1.20	100	2420	0.018	26	0.58
D453-800	7000-8000	800 (100) 933 (85)	1256	23.0	140	2.40/2512	1.20	0.90	100	1365	0.018	26	0.58
D453-1250	4600-6500	1250 (100) 1495 (85)	1963	18.0	150	2.40/3925	0.95	0.40	100	1620	0.018	26	0.55

전력 다이오드 D553 (1600A, 2000A, 2500A)

다이오드 D553

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
D553-1600	on request + –	3400 - 4400V	1600A (100ºC) 1990A (85ºC)	34 - 44	550 g	PD53	O153, O253
D553-2000	on request + –	1200 - 3800V	2000A (100ºC) 2305A (85ºC)	12 - 38	550 g	PD53	O153, O253
D553-2500	on request + –	1200 - 3600V	2500A (100ºC) 2524A (85ºC)	12 - 36	550 g	PD53	O153, O253

파워 다이오드 상세 사양 D553

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D553-1600	3400-4400	1600 (100) 1990 (85)	2512	33	160	1.85/5024	0.98	0.17	60	13000	0.018	26	0.55
D553-2000	1200-3800	2000 (100) 2305 (85)	3140	33	160	1.75/6280	0.98	0.12	60	13000	0.018	26	0.55
D553-2500	1200-3600	2500 (100) 2524 (85)	3925	36	160	1.70/7850	0.94	0.097	60	13000	0.018	26	0.55

전력 다이오드 D653 (2000A, 2500A)

다이오드 D653

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
D653-2000	on request + –	3400 - 3800V	2000A (100ºC) 2305A (85ºC)	34 - 38	850 g	PD54	O153, O253
D653-2500	on request + –	3400 - 3600V	2500A (100ºC) 2524A (85ºC)	34 - 36	850 g	PD54	O153, O253

파워 다이오드 상세 사양 D653

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D653-2000	3400-3800	2000 (100) 2305 (85)	3140	33.0	160	1.75/6280	1.00	0.12	60	13000	0.018	26	0.850
D653-2500	3400-3600	2500 (100) 2524 (85)	3925	36.0	160	1.70/7850	0.95	0.095	60	13000	0.018	26	0.850

전력 다이오드 D163 (1250A, 1600A, 2000A, 2500A, 3200A, 4000A)

다이오드 D163

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

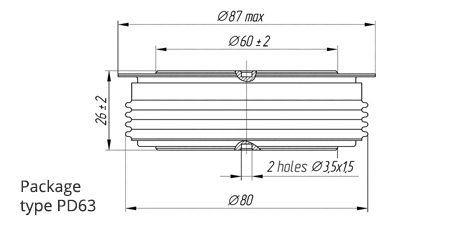

D163-1250	on request + –	5200 - 6500V	1490A (85ºC)	52 - 65	710 g	PD63	O173, O273
D163-1600	on request + –	4400 - 5200V	1980A (85ºC)	44 - 52	710 g	PD63	O173, O273
D163-2000	on request + –	3400 - 4400V	2520A (85ºC)	34 - 44	710 g	PD63	O173, O273
D163-2500	on request + –	2400 - 3200V	3380A (85ºC)	24 - 32	710 g	PD63	O173, O273
D163-3200	on request + –	1200 - 2200V	4080A (85ºC)	12 - 22	710 g	PD63	O173, O273
D163-4000	on request + –	200 - 1000V	4700A (85ºC)	2 - 10	710 g	PD63	O173, O273

파워 다이오드 상세 사양 D163

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D163-1250	5200-6500	1490(85)	2340	21	140	1.95/3900	1.00	0.350	100	2205	0.016	30±3	0.71
D163-1600	4400-5200	1980(85)	3108	28	150	1.90/5000	0.92	0.230	100	3920	0.016	30±3	0.71
D163-2000	3400-4400	2520(85)	3956	31	160	1.77/6280	0.90	0.154	100	4805	0.016	30±3	0.71
D163-2500	2400-3200	3380(85)	5306	42	175	1.60/7850	0.85	0.097	150	8820	0.016	30±3	0.71
D163-3200	1200-2200	4080(85)	6405	48	175	1.35/10050	0.77	0.060	150	11520	0.016	30±3	0.71
D163-4000	200-1000	4700(85)	7380	55	175	1.30/12560	0.73	0.040	150	15125	0.015	30±3	0.71

전력 다이오드 D173 (2000A, 2500A, 3200A, 4000A, 5000A, 6300A)

다이오드 D173

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

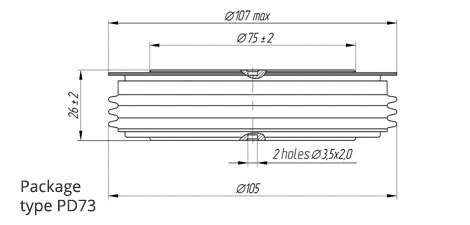

D173-2000	on request + –	5200 - 6500V	2530A (85ºC)	52 - 65	1200 g	PD73	O173, O273
D173-2500	on request + –	4400 - 5200V	3060A (85ºC)	44 - 52	1200 g	PD73	O173, O273
D173-3200	on request + –	3400 - 4400V	3940A (85ºC)	34 - 44	1200 g	PD73	O173, O273
D173-4000	on request + –	2400 - 3200V	5290A (85ºC)	24 - 32	1200 g	PD73	O173, O273
D173-5000	on request + –	1200 - 2200V	6410A (85ºC)	12 - 22	1200 g	PD73	O173, O273
D173-6300	on request + –	200 - 1000V	7530A (85ºC)	2 - 10	1200 g	PD73	O173, O273

파워 다이오드 상세 사양 D173

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D173-2000	5200-6500	2530(85)	4330	29	150	2.25/6280	1.00	0.250	150	4205	0.010	45±5	1.2
D173-2500	4400-5200	3060(85)	4800	37	150	1.95/7850	0.95	0.155	150	6845	0.010	45±5	1.2
D173-3200	3400-4400	3940(85)	6180	43	160	1.8/10048	0.90	0.103	150	9245	0.010	45±5	1.2
D173-4000	2400-3200	5290(85)	8305	53	175	1.60/12560	0.85	0.065	150	14045	0.010	45±5	1.2
D173-5000	1200-2200	6410(85)	10063	65	175	1.35/15700	0.77	0.040	150	21125	0.010	45±5	1.2
D173-6300	200-1000	7530(85)	11820	75	175	1.30/19782	0.73	0.025	150	28125	0.010	47.5±2.5	1.2

전력 다이오드 D273, D373 (1250A, 1600A, 2500A)

다이오드 D273, D373


시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

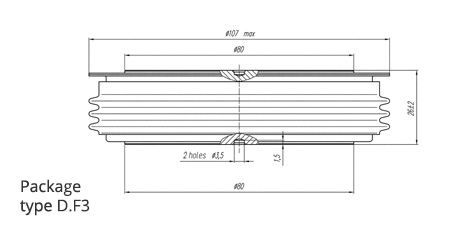

D273-2500	on request + –	4600 - 5000V	2500A (111ºC) 2938A (100ºC)	46 - 50	1500 g	D.F3	O173, O273

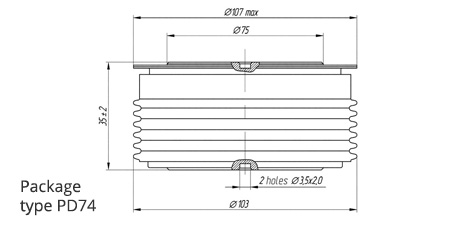

D373-1250	on request + –	9000 - 10000V	1403A (85ºC)	90 - 100	1300 g	PD74	O173, O273
D373-1600	on request + –	7000 - 8000V	1830A (85ºC)	70 - 80	1300 g	PD74	O173, O273

파워 다이오드 상세 사양 D273, D373

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D273-2500	4600-5000	2500 (111) 2938 (100)	3925	64.0	150	1.90/7850	0.88	0.156	150	20400	0.0085	45±5	1.500
D373-1250	9000-10000	1403(85)	2200	23	140	1.90/3900	1.50	0.70	200	2645	0.010	45±5	1.3
D373-1600	7000-8000	1830(85)	2873	24	140	1.80/3900	1.20	0.40	200	2880	0.010	45±5	1.3

전력 다이오드 D183 (2500A, 3200A, 4000A, 5000A, 6300A)

다이오드 D183

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

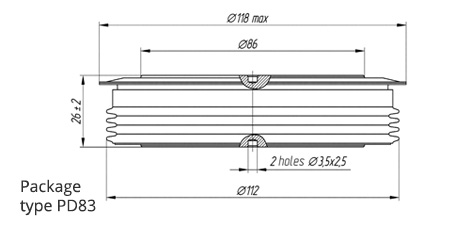

D183-2500	on request + –	5200 - 6500V	3170A (85ºC)	52 - 65	1500 g	PD83	O193, OM109, OM209
D183-3200	on request + –	4400 - 5000V	4000A (85ºC)	44 - 50	1500 g	PD83	O193, OM109, OM209
D183-4000	on request + –	3400 - 4200V	4680A (85ºC)	34 - 42	1500 g	PD83	O193, OM109, OM209
D183-5000	on request + –	2400 - 3200V	5690A (85ºC)	24 - 32	1500 g	PD83	O193, OM109, OM209
D183-6300	on request + –	1200 - 2200V	7460A (85ºC)	12 - 22	1500 g	PD83	O193, OM109, OM209

파워 다이오드 상세 사양 D183

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D183-2500	5200-6500	3170(85)	4980	40	150	2.00/7850	1.00	0.200	150	8000	0.008	70±10	1.5
D183-3200	4400-5000	4000(85)	6280	50	150	1.90/10050	0.95	0.110	150	12500	0.008	70±10	1.5
D183-4000	3400-4200	4680(85)	7350	60	160	1.85/12560	0.90	0.095	150	18000	0.008	70±10	1.5
D183-5000	2400-3200	5690(85)	8930	80	175	1.80/15700	0.85	0.080	150	32000	0.008	70±10	1.5
D183-6300	1200-2200	7460(85)	11712	90	175	1.55/19780	0.77	0.040	100	40500	0.008	70±10	1.5

전력 다이오드 D193 (3200A, 4000A, 5000A, 6300A, 8000A)

다이오드 D193

시리즈	가격	전압 V_RRM	평균 순방향 전류 I_F(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트

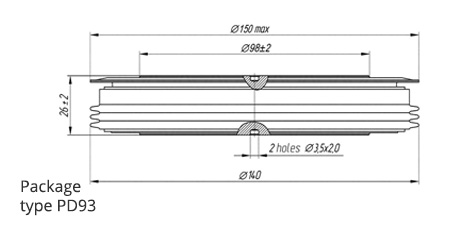

D193-3200	on request + –	5200 - 6500V	4180A (85ºC)	52 - 65	3000 g	PD93 (D.G1)	O193, OM109, OM209
D193-4000	on request + –	4400 - 5000V	4950A (85ºC)	44 - 50	3000 g	PD93	O193, OM109, OM209
D193-5000	on request + –	3400 - 4200V	7300A (85ºC)	34 - 42	3000 g	PD93	O193, OM109, OM209
D193-6300	on request + –	2400 - 3200V	8500A (85ºC)	24 - 32	3000 g	PD93	O193, OM109, OM209
D193-8000	on request + –	1200 - 2200V	9100A (85ºC)	12 - 22	3000 g	PD93	O193, OM109, OM209

파워 다이오드 상세 사양 D193

시리즈	V_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	V_FM/I_FM	V_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	F_m	W
시리즈	V	A (°C)	A	kA	°C	V/A	V	mΩ	mA	kA²·s	°C/W	kN	kg
D193-3200	5200-6500	4180(85)	6560	45	150	1.90/10050	1.00	0.135	200	10120	0.0065	90±10	3.0
D193-4000	4400-5000	4950(85)	7770	58	150	1.80/12560	0.94	0.088	200	16820	0.0065	90±10	3.0
D193-5000	3400-4200	7300(85)	11460	67	160	1.65/15700	0.85	0.040	200	22440	0.0065	90±10	3.0
D193-6300	2400-3200	8500(85)	13345	90	175	1.60/19780	0.85	0.037	150	40500	0.0065	90±10	3.0
D193-8000	1200-2200	9100(85)	14300	98	175	1.50/25100	0.85	0.029	150	48000	0.0065	90±10	3.0

고전력 디스크 다이오드용 부품 번호 안내서:

153

–

2000

–

D	–	정류기 다이오드, AS ENERGI^TM
153	–	다이오드 유형(디스크 유형).
2000	–	평균 순방향 전류 I_F(AV), Amp.
32	–	전압 클래스 V_RRM / 100 (공칭 전압 – 3200 V).

파워 정류기 다이오드용 테크니컬 패스포트(샘플):

다이오드를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.

고전력 반도체 AS ENERGI^TM

당사는 최대 15000A 전류 및 9000V 전압의 다양한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 히트싱크의 제조 및 판매에 종사하고 있습니다. 반도체를 원하는 수량으로 구매할 수 있으며 대량으로 주문하면 가격이 저렴해집니다.
우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

고전력 다이오드, 사이리스터, 모듈을 구매하려면 다음 주소로 이메일 요청을 보내세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.

비디오: 디스크형 전력 정류기 다이오드

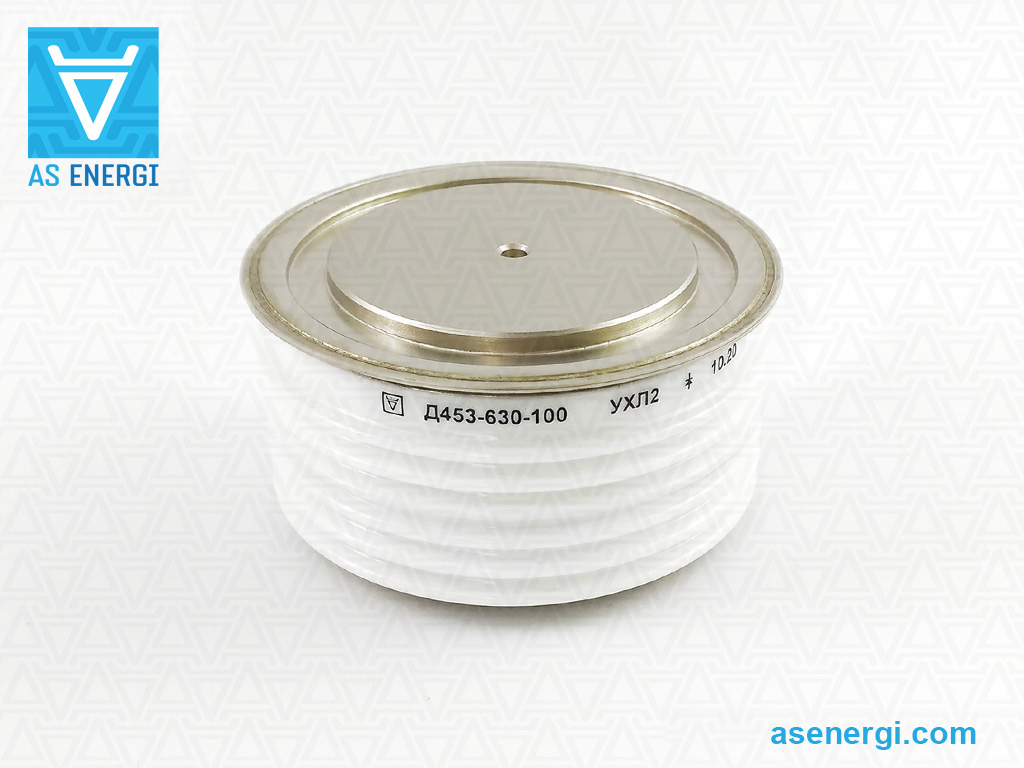

디스크형 고전력 정류기 다이오드 사진:

디스크형 전원 정류기 다이오드에 대한 설치 권장 사항:

전체 온도 범위에서 사이리스터와 쿨러의 결합 표면 사이의 열 전달 및 전기적 접촉의 신뢰성은 적절한 토크(클램핑력)에 의해 보장됩니다.

조립하기 전에 (1) 접촉면에 기계적 손상이 있는지 육안으로 검사하고 (2)는 알코올(톨루엔, 가솔린, 아세톤)에 적셔 검사해야 합니다.

검사 후 현재 접점(리드)을 고정하고 핀을 설치하여 구조의 정렬을 고정합니다.

열 전달 매개 변수를 개선하려면 조립 전에 (3) 실리콘 열 전도성 페이스트의 얇은 층을 권장하며 이는 설치를위한 필수 조건이 아닙니다.

사이리스터 (3), 쿨러의 두 번째 부품, 유리섬유 절연체 및 스러스트 와셔를 설치합니다.

트래버스 strong>(4)를 끼우고 너트를 고르게 조입니다. 접촉면의 정렬이 잘못되지 않고 균일한지 확인합니다.

부품이 충분히 고정되었지만 움직일 수 있는 경우 쿨러를 평평한 표면에 놓고 표면 (5)의 전체 인접 평면의 평행도에 대한 공차를 확인하는 것이 좋습니다.

각 너트를 차례로(약 1/4 바퀴) 스톱 (6)에 고정합니다. 트래버스의 편향 정도에 따라 달성된 클램핑 력이 필요한 클램핑 력과 일치하는지 여부가 결정됩니다.

설치 후에는 패스너(너트 및 와셔)를 부식되지 않도록 추가로 고정해야 합니다.

전원 다이오드에 대한 팁 및 권장 사항:

파워 다이오드는 모든 파라미터에 대해 한계 부하에서 장시간 작동해서는 안 됩니다. 이 경우 안전 계수는 장치의 요구되는 신뢰도에 따라 결정됩니다.

고장난 전원 다이오드를 교체할 다이오드의 매개변수와 일치하는 다이오드로 교체합니다.

주변 온도가 높은 환경에서 작동할 때는 과냉각을 제공해야 합니다.

적절한 열 방출을 위해 전원 다이오드와 쿨러를 주기적으로 청소하여 먼지와 오염 물질을 제거하는 것이 좋습니다.

병렬로 연결된 파워 다이오드 간의 전류를 균등화하려면 유도성 전류 분배기(종종 꼬인 토로이달 와이어)를 사용해야 합니다. 가장 많이 사용되는 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 파워 다이오드입니다. 이 경우 전류 분배기의 효율은 마그네틱 와이어의 단면에 의해 결정됩니다.

전원 다이오드를 직렬로 연결할 때 전압 불균형을 방지하려면 각 다이오드에 병렬로 연결된 션트 저항을 사용해야 합니다. 과도 상태에서의 전압 균등화는 각 다이오드에 커패시터를 병렬로 연결하여 제공됩니다.

작동 중 고전압 상태에서 전원 다이오드를 만지는 것은 엄격히 금지되어 있습니다.

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.

주요 제품:

Tags: 정류기 다이오드, 전력 반도체, 정류기 다이오드 카탈로그 카탈로그 pdf, 세라믹 절연체 다이오드 가격, 정류기 다이오드 데이터 시트, 다이오드 회로, 러시아 형 다이오드 반도체, 인증서, 제조, 다이오드 공장 제작, 디스크 형 실리콘 정류기 다이오드 기술 사양, MSDS, SDS, 재료 안전 데이터 시트, 기술 데이터 시트 TDS
