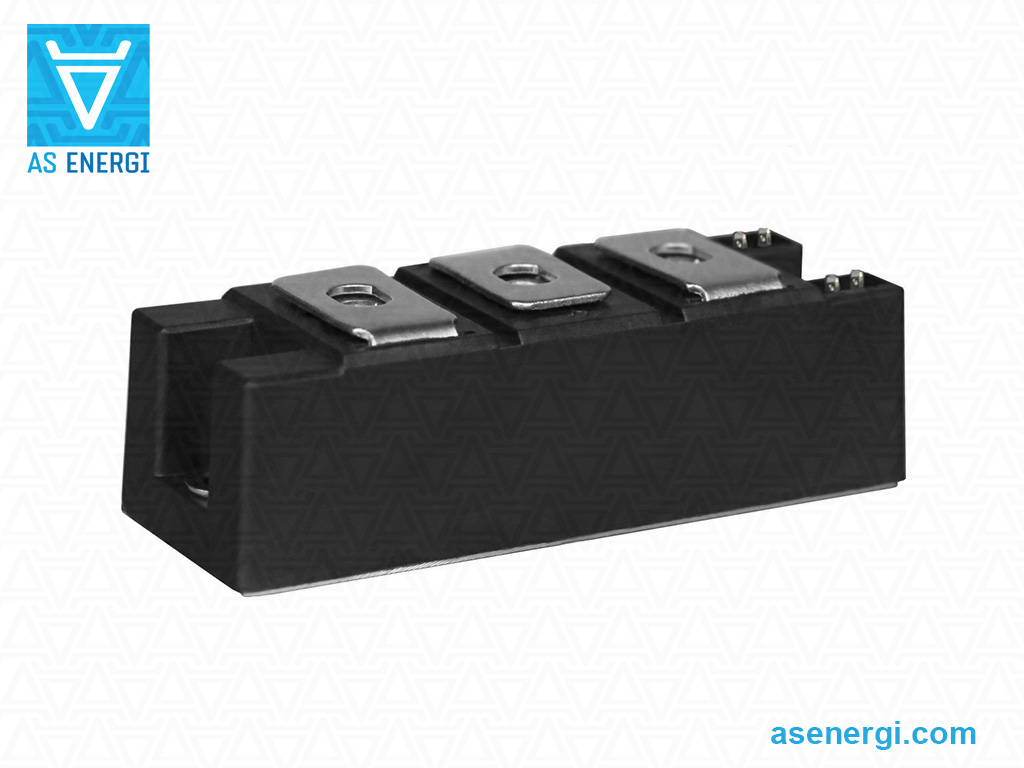

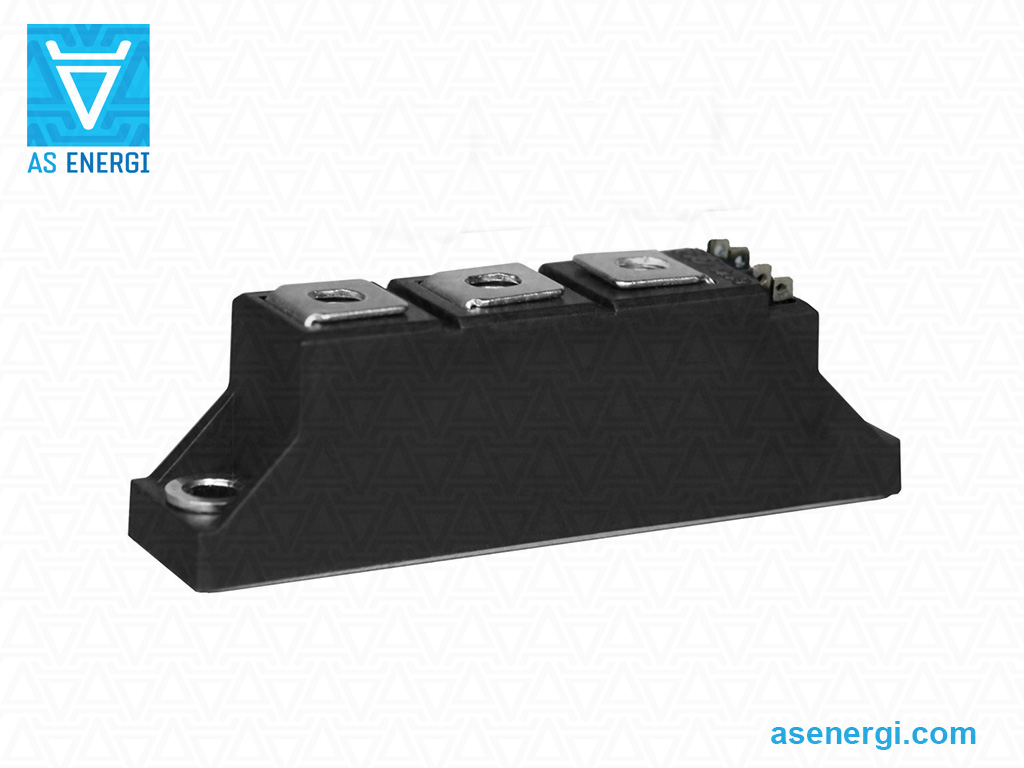

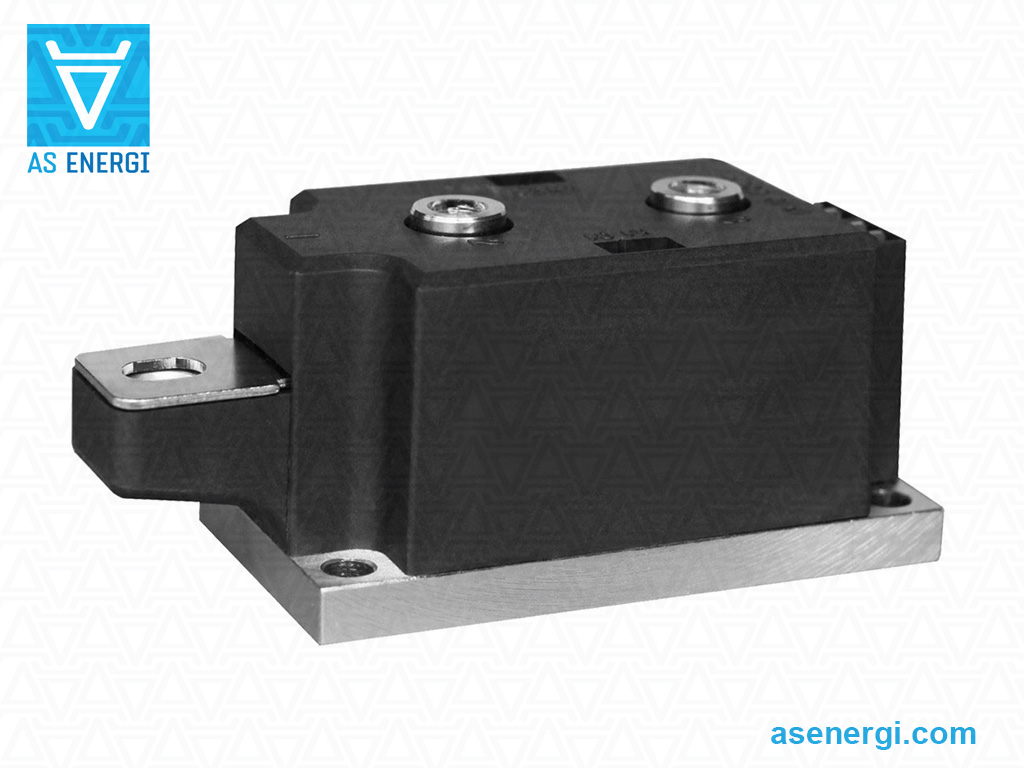

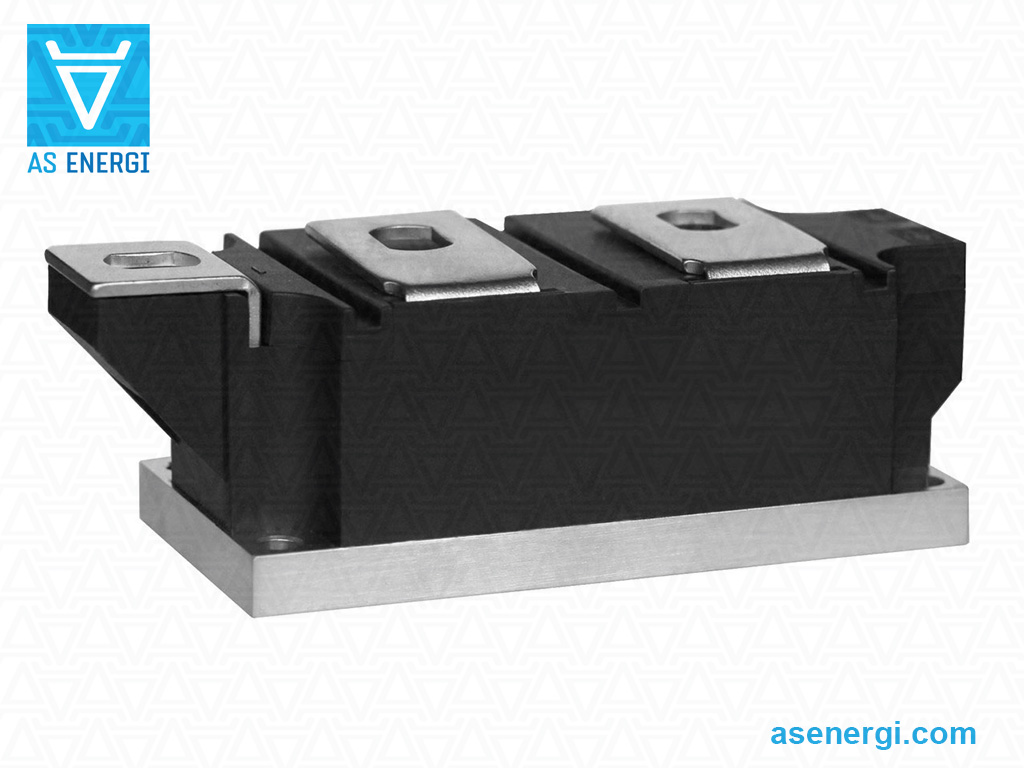

듀얼 사이리스터 모듈 MTC

파워 SCR 사이리스터 모듈 MTC AS ENERGI^TM는 반도체(스위치 2개)의 이중 토폴로지(사이리스터-사이리스터 유형)를 사용하는 모놀리식 설계입니다. 최대 1200A 부하 및 최대 3600V의 역 펄스 전압(직렬에 따라 다름)이 있는 DC 및 AC 회로에 사용됩니다.

T사이리스터 모듈은 산업 표준 하우징에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.

사이리스터 모듈 MTC용 부품 번호 안내서

사이리스터 모듈 설치 권장 사항

사이리스터 모듈은 전기 및 열 사이클링 성능이 뛰어나 집중적인 작동 모드에서 높은 신뢰성과 긴 수명이 특징입니다.

정류기 사이리스터 모듈의 정격 전류 범위: 26A, 40A, 55A, 70A, 90A, 110A, 135A, 160A, 182A, 200A, 250A, 285A, 300A, 350A, 400A, 500A, 570A, 600A, 800A, 1000A, 1200A. Nominal voltage range: 600V, 700V, 800V, 900V, 1000V, 1200V, 1400V, 1600V, 1800V, 2000V, 2200V, 2400V, 2600V, 2800V, 3000V, 3200V, 3400V, 3600V.

메인(전원) 단자는 케이스 상단에 있으며 1, 2, 3(공통 양극-음극, 음극, 양극)으로 표시되어 있습니다. 제어 단자는 K1, G1, K2, G2로 표시되어 있습니다.

두 위치 모듈은 서로 다른 스위칭 회로(전기 회로도)를 가지고 있습니다: МТC – half-bridge; МТK – 공통 음극을 사용하는 방식; МТA – 공통 양극을 사용하는 체계.

듀얼 사이리스터 모듈 MTC 시리즈는 전력 및 제어 장치, 전력 조정기, AC 조정기, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비, AC 컨버터용 정류기 등 다양한 전력 장비에 사용됩니다.

당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 품질 선언 및 적합성 인증서를 제공합니다.

사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

사이리스터-사이리스터 모듈 MTC의 일반 사양

Series	I_T(AV) (T_C)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	I_GT	V_GT	I_H	V_TM/ I_TM	V_T(TO)	r_T	R_th(j-c)	T_jmax	W	개요	데이터 시트
Series	A (°C)	V	kA	kA²·s	V/µs	A/µs	mA	mA	V	mA	V/A	V	mΩ	°C/W	°C	g	개요	PDF
MTC26	26 (85)	600-1800	0.65	2.1	800	50	8	100	2.5	120	1.69/80	0.85	9.68	0.950	125	115	92x20x30
MTC26	26 (85)	1900-2500	0.65	2.1	800	50	10	100	2.5	150	1.82/80	0.85	9.68	0.95	125	115	92x20x30
MTC40	40 (85)	600-1800	1.15	6.6	800	50	8	100	2.5	120	1.60/120	0.85	5.57	0.650	125	115	92x20x30
MTC40	40 (85)	1900-2500	1.15	6.6	800	50	10	100	2.5	150	1.85/120	0.85	5.57	0.65	125	115	92x20x30
MTC55	55 (85)	600-1800	1.50	11.3	800	50	8	100	2.5	120	1.50/170	0.85	3.47	0.530	125	115	92x20x30
MTC55	55 (85)	1900-2500	1.50	11.3	800	50	10	100	2.5	150	1.96/170	0.85	4.80	0.49	125	115	92x20x30
MTC70	70 (85)	600-1800	1.70	14.5	800	50	10	100	2.5	120	1.48/210	0.80	2.64	0.410	125	115	92x20x30
MTC70	70 (85)	1900-2500	1.70	14.5	800	50	12	100	2.5	150	1.93/210	0.85	3.50	0.39	125	115	92x20x30
MTC90	90 (85)	600-1800	2.25	25	800	50	10	100	2.5	120	1.70/270	0.80	3.01	0.28	125	160	94x25x35
MTC90	90 (85)	1900-2500	2.25	25	800	100	12	100	2.5	150	2.12/270	0.85	3.26	0.28	125	160	94x25x35
MTC110	110 (85)	600-1800	2.8	39	800	100	12	100	2.5	120	1.69/330	0.80	2.29	0.250	125	160	94x25x35
MTC110	110 (85)	1900-2500	2.8	39	800	100	15	100	2.5	150	1.95/330	0.85	2.25	0.25	125	160	94x25x35
MTC110	110 (85)	2600-3600	2.80	39	800	100	18	100	2.5	150	2.68/330	1.15	2.88	0.19	125	320	94x36x30
MTC135	135 (85)	600-1800	3.6	65	800	100	15	150	2.5	150	1.75/410	0.80	2.85	0.200	125	320	94x36x30
MTC135	135 (85)	1900-2500	3.6	65	800	100	25	150	2.5	150	1.96/410	0.85	1.91	0.20	125	320	94x36x30
MTC135	135 (85)	2600-3600	3.60	65	800	100	25	150	2.5	150	2.35/410	0.94	2.40	0.17	125	320	94x36x30
MTC160	160 (85)	600-1800	6.0	180	800	100	15	150	2.5	150	1.70.480	0.80	1.69	0.170	125	320	94x36x30
MTC160	160 (85)	1900-2500	6.0	180	800	100	25	150	2.5	150	1.90/480	0.85	1.53	0.17	125	320	94x36x30
MTC182	182 (85)	600-1800	7.0	245	800	100	20	150	2.5	150	1.62/550	0.80	1.26	0.160	125	320	94x36x30
MTC182	182 (85)	1900-2500	7.0	245	800	100	25	150	2.5	150	1.84/550	0.85	1.21	0.16	125	320	94x36x30
MTC200	200 (85)	600-1800	8.0	320	800	100	25	180	2.5	180	1.65/600	0.80	1.27	0.140	125	860	92x50x50
MTC200	200 (85)	1900-2500	8.0	320	800	100	35	180	2.5	150	1.90/600	0.85	1.14	0.14	125	860	92x50x50
MTC200	200 (85)	2600-3600	8.0	320	800	100	35	180	2.5	150	2.55/600	0.96	1.30	0.12	125	860	92x50x50
MTC250	250 (85)	600-1800	9.0	405	800	100	25	180	2.5	180	1.57/750	0.80	0.85	0.120	125	860	92x50x50
MTC250	250 (85)	1900-2500	9.0	405	800	100	35	180	2.5	150	1.73/750	0.80	0.85	0.120	125	860	92x50x50
MTC250	250 (85)	2600-3600	9.0	405	800	100	35	180	2.5	150	2.63/750	0.91	0.90	0.11	125	860	92x50x50
MTC285	285 (85)	600-1800	9.1	414	800	100	25	180	2.5	180	1.45/750	0.80	0.53	0.12	125	860	92x50x50
MTC300	300 (85)	600-1800	9.2	423	800	100	35	180	2.5	180	1.58/900	0.80	0.72	0.10	125	1350	108x62x52
MTC300	300 (85)	1900-2500	9.2	423	800	100	45	180	2.5	150	1.68/900	0.85	0.65	0.10	125	1350	108x62x52
MTC300	300 (85)	2600-3600	9.2	423	800	100	50	180	2.5	150	2.45/900	0.93	1.0	008	125	1350	108x62x52
MTC350	350 (85)	600-1800	11.0	605	800	100	35	180	2.5	180	1.45/1050	0.95	0.36	0.090	125	1350	108x62x52
MTC350	350 (85)	1900-2500	11	605	800	100	45	180	2.5	150	1.89/1050	0.84	0.50	0.09	125	1350	108x62x52
MTC400	400 (85)	600-1800	12.5	781	800	100	35	200	3.0	200	1.52/1200	0.80	0.49	0.080	125	2040	124x66x64
MTC400	400 (85)	1900-2500	12.5	781	800	100	45	200	3.0	200	1.94/1200	0.83	0.42	0.08	125	1350	108x62x52
MTC400	400 (85)	2600-3600	12.5	781	800	100	50	200	3.0	200	2.35/1200	0.98	0.88	0.054	125	2300	135x76x62
MTC400-W	400 (55)	600-1800	12.5	781	800	100	35	200	3.0	200	1.90/1200	0.8	0.8	0.11	125	1300	92x50x57
MTC400-W	400 (55)	1900-2500	12.5	781	800	100	45	200	3.0	200	2.18/1200	0.82	0.79	0.11	125	1300	92x50x57
MTC400-W	400 (55)	2600-3600	12.5	781	800	100	50	200	3.0	200	2.85/1200	1.12	1.25	0.073	125	1820	108x62x58
MTC500	500 (85)	600-1800	14.5	1051	800	100	35	200	3.0	200	1.44/1500	0.80	0.34	0.065	125	2040	124x66x64
MTC500	500 (85)	1900-2500	14.5	1051	800	100	45	200	3.0	200	1.92/1500	0.85	0.39	0.06	125	2300	135x76x62
MTC500-W	500 (55)	600-1800	14.5	1051	800	100	35	200	3.0	200	1.90/1500	0.80	0.64	0.087	125	1820	108x62x58
MTC500-W	500 (55)	1900-2500	14.5	1051	800	100	45	200	3.0	200	2.15/1500	0.87	0.78	0.073	125	1820	108x62x58
MTC500-W	500 (55)	2600-3600	14.5	1051	800	100	50	200	3.0	200	2.95/1500	1.09	1.19	0.054	125	2600	135x76x68
MTC570	570 (85)	600-1800	15	1125	800	100	35	200	3.0	200	1.45/1600	0.80	0.20	0.065	125	1300	124x60x51
MTC600	600 (85)	600-1800	16	1280	800	100	45	200	3.0	200	1.45/1800	0.80	0.28	0.054	125	2300	135x76x62
MTC600	600 (85)	1900-2500	16	1280	800	100	50	200	3.0	200	1.80/1800	0.88	0.24	0.054	125	2300	135x76x62
MTC600-W	600 (55)	600-1800	16	1280	800	100	45	200	3.0	200	1.90/1800	0.80	0.53	0.073	125	1820	108x62x58
MTC600-W	600 (55)	1900-2500	16	1280	800	100	50	200	3.0	200	2.15/1800	0.89	0.83	0.054	125	2600	135x76x68
MTC600-W	600 (55)	2600-3600	16	1280	800	100	55	200	3.0	200	2.95/1800	1.02	0.95	0.048	125	2600	135x76x68
MTC800	800 (85)	600-1800	22	2420	800	100	45	200	3.0	200	1.86/2400	0.80	0.20	0.042	125	3500	150x76x78
MTC800-W	800 (55)	600-1800	22	2420	800	100	45	200	3.0	200	1.95/1800	0.80	0.42	0.054	125	2600	135x76x68
MTC800-W	800 (55)	1900-2500	22	2420	800	100	50	200	3.0	200	2.35/1800	0.88	0.47	0.048	125	2600	135x76x68
MTC1000	1000 (85)	600-1800	28	3920	800	100	55	200	3.0	200	1.96/3000	0.80	0.15	0.034	125	3800	150x77x83
MTC1000-W	1000 (55)	600-1800	28	3920	800	100	55	200	3.0	200	1.95/3000	0.81	0.21	0.052	125	3600	150x76x78
MTC1200	1200 (85)	600-1800	34	5780	800	100	55	200	3.0	200	1.76/3000	0.80	0.09	0.031	125	3800	150x77x83

MTC-W – 수냉식 모듈

사이리스터-사이리스터 모듈 MTC용 부품 번호 안내서:

400

–

MT	–	사이리스터 모듈, AS ENERGI^TM.
C	–	서킷 토폴로지.
400	–	개방 상태의 평균 전류 I_T(AV), Amp.
25	–	전압 등급 V_RRM / 100 (공칭 전압 – 2500 V).
W	–	W - 수냉식 하우징 없음 - 표준 하우징.

사이리스터 모듈 MTC, MTK, MTA의 연결 다이어그램:

하프 브리지
공통 음극
공통 양극

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.

방열판 M_S에 대한 장착 토크

전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.

미리 토크를 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

설치 순서 예시

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.
