상 제어 사이리스터 KP 300A – 6800A

위상 제어 사이리스터 KP 시리즈 AS ENERGI^TM 는 범용 파워 디스크 사이리스터입니다. 최대 600V~6500V(전압 등급 6~65) 전압의 회로에서 최대 500Hz 주파수로 최대 6800A DC 및 AC 전류를 변환 및 제어하도록 설계되었습니다.

사이리스터의 양극과 음극(극성)은 케이스에 표시된 기호로 결정됩니다.

파워 사이리스터 작동 중 냉각을 위해 쿨러(방열판)가 장착되어 있습니다. 발생되는 열의 양과 반도체의 작업 조건에 따라 자연 공기 흐름 냉각 또는 강제 냉각을 사용할 수 있습니다. 조립할 때 각 사이리스터 패키지 유형에 따라 필요한 클램핑 힘 F_m(파라미터 표에 표시됨)을 제공해야 합니다.

사이리스터는 온대, 저온 및 열대 기후에서 사용할 수 있도록 제조할 수 있습니다. 디스크 타입 KP 사이리스터는 전류를 빠르게 전환하고 제어해야 하는 다양한 전력 변환기(예: 용해로)에 사용됩니다.

직렬(정격) 사이리스터는 다음과 같습니다: KP300A, KP400A, KP500A, KP600A, KP700A, KP800A, KP900A, KP1000A, KP1200A, KP1300A, KP1400A, KP1500A, KP1700A, KP1800A, KP1900A, KP2000A, KP2100A, KP2400A, KP2500A, KP2600A, KP2700A, KP2800A, KP3000A, KP3200A, KP3300A, KP3400A, KP3900A, KP4200A, KP4300A, KP4600A, KP5200A, KP5700A, KP6800A.

사양 및 매개변수, 데이터시트 PDF, 치수, 도면, 케이스 다이어그램 사이리스터, 권장 쿨러는 아래에 나열되어 있습니다.

당사는 사이리스터에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 품질 선언 및 적합성 인증서를 제공합니다.

위상 제어 디스크 사이리스터의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

고전력 사이리스터, 다이오드 구입에 관한 질문은 다음 주소로 이메일 요청을 보내주십시오:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

위상 제어 사이리스터 KP의 일반 사양

시리즈	I_T(AV) (T_C=70°C)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	개요	치수 ØDxØdxH	데이터시트
시리즈	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg	개요	mm	PDF
KP300
KP300-(12...18)	320	1200-1800	5.0	125	1000	200	150	125	0.08	5	0.10	A-1	42x25x15
KP300-(46...52)	370	4600-5200	5.0	125	2000	100	700	125	0.045	15	0.26	A-2	58x34x26
KP300-(54...65)	350	5400-6500	4.5	101	2000	100	800	125	0.045	15	0.26	A-2	58x34x26
KP300-(70...85)	300	7000-8500	4.5	101	1500	100	1200	125	0.045	15	0.26	A-2	58x34x26
KP400
KP400-(6...14)	400	600-1400	6.3	198	1000	200	150	125	0.045	15	0.26	A-2	58x34x26
KP400-(24...34)	410	2400-3400	6.3	198	1000	150	400	125	0.045	15	0.26	A-2	58x34x26
KP400-(36...42)	480	3600-4200	7.0	245	1000	150	600	125	0.045	15	0.26	A-2	58x34x26
KP400-(54...65)	420	5400-6500	4.5	101	2000	100	800	125	0.045	15	0.26	A-2	58x34x26
KP500
KP500-(18...24)	510	1800-2400	7.8	304	1000	200	250	125	0.045	15	0.26	A-2	58x34x26
KP500-(24...34)	530	2400-3400	8.0	320	1000	150	400	125	0.045	15	0.26	A-2	58x34x26
KP500-(36...42)	540	3600-4200	6.5	211	1000	100	600	125	0.045	15	0.26	A-2	58x34x26
KP600
KP600-(12...18)	640	1200-1800	8.3	344	1000	200	150	125	0.041	18	0.30	A-3	66x42x26
KP600-(18...24)	670	1800-2400	10	500	1000	200	150	125	0.041	18	0.30	A-3	66x42x26
KP600-(70...85)	610	7000-8500	12.1	732	1500	50	1200	125	0.020	22	0.47	A-5	74x47x26
KP700
KP700-(6...14)	700	600-1400	9.1	414	1000	200	150	125	0.041	18	0.30	A-3	66x42x26
KP700-(12...18)	770	1200-1800	9.0	450	1000	200	150	125	0.041	18	0.30	A-3	66x42x26
KP700-(24...30)	700	2400-3000	10.5	551	1000	200	150	125	0.041	18	0.30	A-3	66x42x26
KP700-(54...65)	730	5400-6500	11.8	696	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP750
KP750-(20...26)	750	2000-2600	11	605	1000	150	250	125	0.045	15	0.26	A-2	58x34x26
KP800
KP800-(6...14)	850	600-1400	12.8	850	1000	200	150	125	0.035	20	0.37	A-4	69x45x26
KP800-(12...18)	850	1200-1800	9.6	460	1000	200	150	125	0.035	20	0.37	A-4	69x45x26
KP800-(36...42)	870	3600-4200	15	1130	1000	100	600	125	0.020	22	0.47	A-5	74x47x26
KP800-(46...52)	830	4600-5200	12.4	769	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP800-(54...65)	850	5400-6500	11.8	696	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP900
KP900-(6...14)	900	600-1400	15	1130	1000	200	200	125	0.035	20	0.37	A-4	69x45x26
KP900-(36...42)	960	3600-4200	14.7	1080	1000	100	700	125	0.020	22	0.47	A-5	74x47x26
KP1000
KP1000-(28...34)	1010	2800-3400	17	1450	1000	150	400	125	0.020	22	0.47	A-5	74x47x26
KP1000-(36...42)	1090	3600-4200	16	1280	1000	100	600	125	0.020	22	0.47	A-5	74x47x26
KP1000-(54...65)	1010	5400-6500	14	980	2000	200	800	125	0.020	22	0.47	A-5	74x47x26
KP1200
KP1200-(24...34)	1240	2400-3400	19.2	1840	1000	100	500	125	0.018	30	0.60	A-6	85x55x26
KP1300
KP1300-(24...30)	1300	2400-3000	23	2650	1000	150	350	125	0.018	30	0.60	A-6	85x55x26
KP1300-(46...52)	1300	4600-5200	20	2000	2000	200	700	125	0.020	22	0.47	A-5	74x47x26
KP1300-(54...65)	1360	5400-6500	21.9	2400	2000	200	800	125	0.020	22	0.47	A-5	74x47x26
KP1400
KP1400-(20...26)	1400	2000-2600	24	2880	1000	200	300	125	0.020	22	0.47	A-5	74x47x26
KP1400-(36...42)	1440	3600-4200	25	3130	1000	150	600	125	0.020	22	0.47	A-5	74x47x26
KP1400-(46...52)	1470	4600-5200	23.5	2760	2000	200	800	125	0.018	40	0.67	A-7	85x60x26
KP1500
KP1500-(12...18)	1520	1200-1800	25	3130	1000	200	250	125	0.018	40	0.67	A-7	85x60x26
KP1700
KP1700-(6...14)	1700	600-1400	26	3380	1000	200	200	125	0.018	40	0.67	A-7	85x60x26
KP1700-(12...18)	1710	1200-1800	28	3920	1000	200	300	125	0.018	40	0.67	A-7	85x60x26
KP1700-(28...34)	1770	2800-3400	30	4500	1000	150	600	125	0.018	40	0.67	A-7	85x60x26
KP1800
KP1800-(6...14)	1850	600-1400	29	4210	1000	200	250	125	0.0125	45	1.0	A-8	100x63x26
KP1800-(24...28)	1850	2400-2800	30	4500	1000	150	500	125	0.0125	45	1.0	A-8	100x63x26
KP1800-(36...42)	1880	3600-4200	25	3130	1000	150	700	125	0.0125	45	1.0	A-8	100x63x26
KP1900
KP1900-(36...42)	1900	3600-4200	30	4500	1000	200	700	125	0.0125	45	1.0	A-8	100x63x26
KP1900-(54...65)	1800	5400-6500	32	5000	1000	200	700	125	0.0125	45	1.0	A-8	100x63x26
KP1900-(70...80)	1980	7000-8000	55	15130	2000	200	800	125	0.0125	45	1.0	A-8	100x63x26
KP2000
KP2000-(18...22)	2000	1800-2200	38	7220	1000	250	400	125	0.0125	45	1.0	A-8	100x63x26
KP2100
KP2100-(20...24)	2110	2000-2400	35	6130	1000	200	400	125	0.0125	45	1.0	A-8	100x63x26
KP2100-(28...34)	2190	2800-3400	33	5450	1000	150	600	125	0.0125	45	1.0	A-8	100x63x26
KP2100-(46...52)	2100	4600-5200	43	9250	2000	200	700	125	0.0125	45	1.0	A-8	100x63x26
KP2400
KP2400-(24...28)	2470	2400-2800	43	9250	1000	150	600	125	0.0125	45	1.0	A-8	100x63x26
KP2400-(70...85)	2400	7000-8500	40	8000	2000	100	1200	125	0.01	56	1.44	A-9	110x73x26
KP2500
KP2500-(12...18)	2520	1200-1800	45	10100	1000	200	300	125	0.01	56	1.44	A-9	110x73x26
KP2600
KP2600-(6...14)	2640	600-1400	47	11050	1000	200	300	125	0.01	56	1.44	A-9	110x73x26
KP2700
KP2700-(20...24)	2730	2000-2400	45	10130	1000	200	500	125	0.01	56	1.44	A-9	110x73x26
KP2800
KP2800-(50...56)	2800	5000-5600	34	5780	1000	250	800	140	0.007	70	1.39	A-10	120x80x26
KP2800-(54...65)	2800	5400-6500	45	10130	2000	200	800	125	0.01	56	1.44	A-9	110x73x26
KP3000
KP3000-(12...18)	3030	1200-1800	60	18000	1000	200	300	125	0.008	70	1.3	A-10	120x80x26
KP3000-(36...42)	3000	3600-4200	46	10580	2000	200	600	125	0.008	70	1.3	A-10	120x80x26
KP3000-(46...52)	3030	4600-5200	55	15130	2000	200	800	125	0.008	70	1.3	A-10	120x80x26
KP3000-(54...65)	3070	5400-6500	45	10130	2000	200	800	125	0.005	90	2.3	A-12	150x100x26
KP3200
KP3200-(24...34)	3270	2400-3400	54	14580	1000	200	600	125	0.008	70	1.3	A-10	120x80x26
KP3300
KP3300-(6...14)	3310	600-1400	60	18000	1000	200	300	125	0.008	70	1.3	A-10	120x80x26
KP3400
KP3400-(54...65)	3400	5400-6500	71	25210	2000	200	1000	125	0.008	70	1.3	A-10	120x80x26
KP3900
KP3900-(18...22)	3980	1800-2200	64.5	20800	1000	250	400	125	0.005	90	2.3	A-12	150x100x26
KP3900-(36...42)	3970	3600-4200	60	18000	2000	200	800	125	0.005	90	2.3	A-12	150x100x26
KP3900-(46...52)	3930	4600-5200	80	32000	2000	200	800	125	0.005	90	2.3	A-12	150x100x26
KP4200
KP4200-(24...34)	4240	2400-3400	69	23800	1000	250	600	125	0.005	90	2.3	A-12	150x100x26
KP4300
KP4300-(36...42)	4320	3600-4200	60	18000	2000	200	800	125	0.005	90	2.3	A-12	150x100x26
KP4600
KP4600-(24...34)	4610	2400-3400	69	23810	1000	250	600	125	0.005	90	2.3	A-12	150x100x26
KP5200
KP5200-(18...22)	5270	1800-2200	80	32000	1000	250	500	125	0.0045	120	2.8	A-13	170x110x26
KP5200-(30...42)	5250	3000-4200	83.5	34860	1000	200	800	125	0.0045	120	2.8	A-13	170x110x26
KP5700
KP5700-(18...22)	5750	1800-2200	80	32000	1000	250	500	125	0.0045	120	2.8	A-13	170x110x26
KP5700-(36...42)	5720	3600-4200	75	34000	1000	250	500	125	0.0045	120	2.8	A-13	170x110x26
KP5700-(54...65)	5720	5400-6500	75	34000	1000	250	500	125	0.0045	120	2.8	A-13	170x110x26
KP6800
KP6800-(22...28)	6810	2200-2800	105	55130	1000	200	800	125	0.0045	120	2.8	A-13	170x110x26
KP6800-(36...42)	6810	3600-4200	100	58000	1000	200	800	125	0.0045	120	2.8	A-13	170x110x26
KP6800-(54...65)	6810	5400-6500	100	58000	1000	200	800	125	0.0045	120	2.8	A-13	170x110x26

위상 제어 사이리스터 KP용 부품 번호 안내서:

1000A

–

6500V

KP	–	사이리스터 유형: 위상 제어 사이리스터, AS ENERGI^TM
1000A	–	개방 상태의 평균 순방향 전류 I_T(AV), A.
6500V	–	공칭 전압, V.

KP 시리즈 사이리스터 패키지 유형, 치수, 도면

42x25x15	58x34x26	66x42x26	69x45x26
KP300	KP300, KP400 KP500, KP750	KP600, KP700	KP800, KP900
74x47x26	85x55x26	85x60x26	100x63x26
KP600, KP700, KP800 KP900, KP1000, KP1300, KP1400	KP1200, KP1300	KP1400, KP1500 KP1700	KP1800, KP1900 KP2100, KP2400

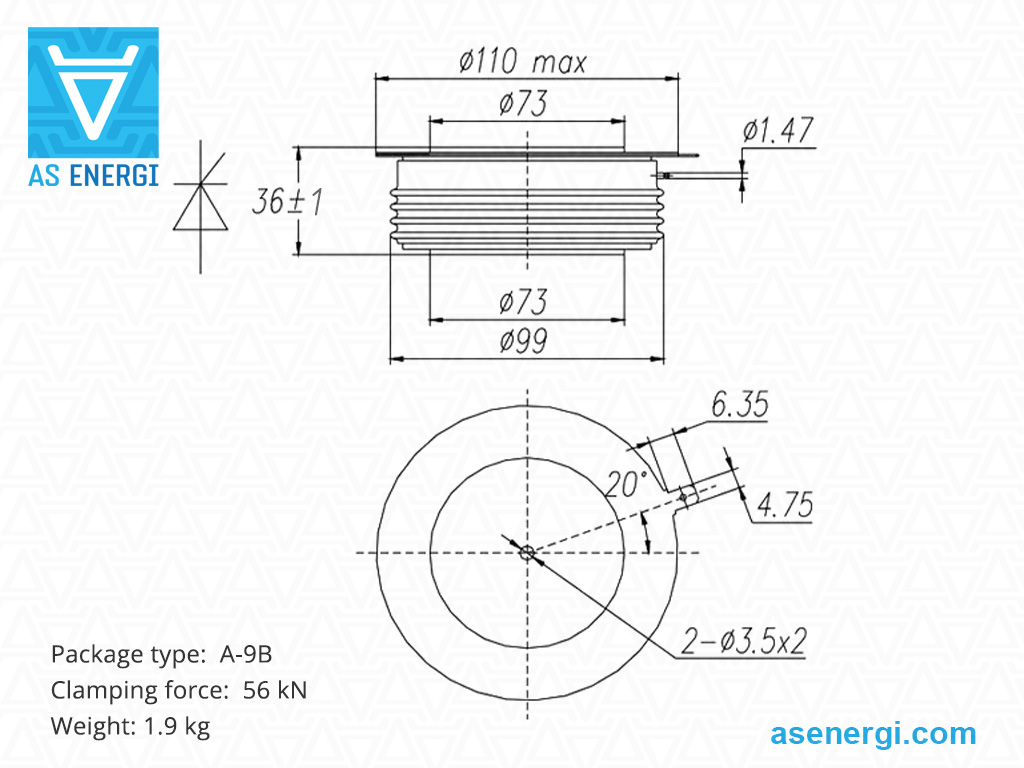

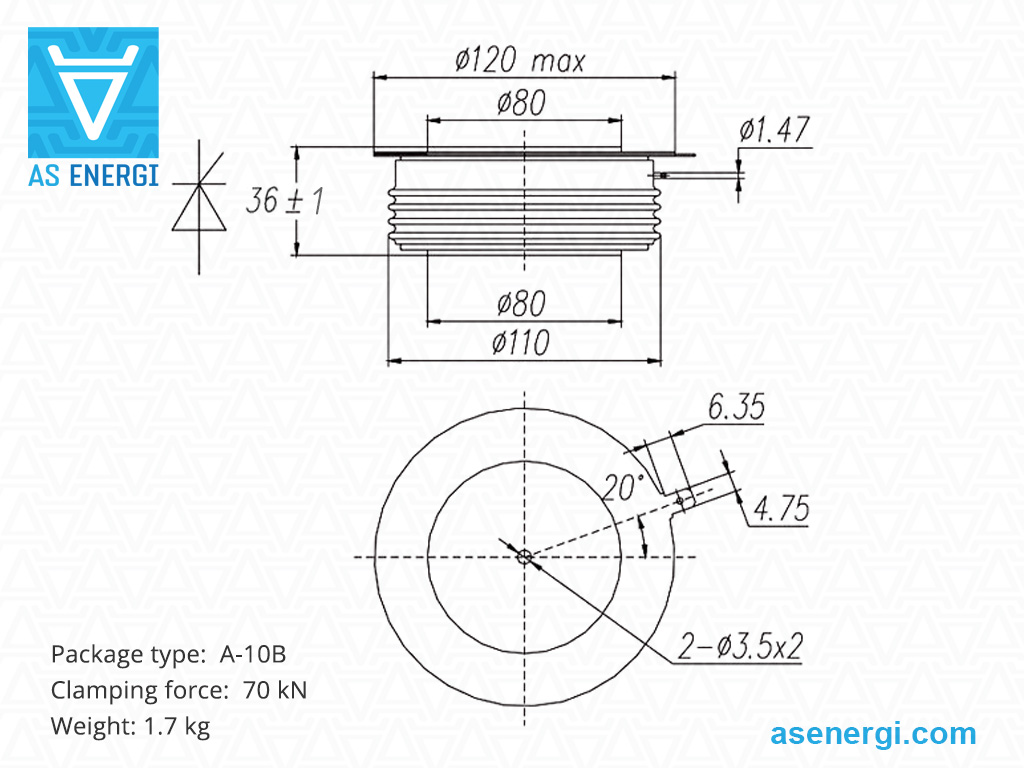

110x73x26	110x73x36	120x80x26	120x80x36
KP2400, KP2500, KP2600 KP2700, KP2800	KP2400, KP2500, KP2600 KP2700, KP2800	KP3000, KP3200 KP3300, KP3400	KP3000, KP3200 KP3300, KP3400

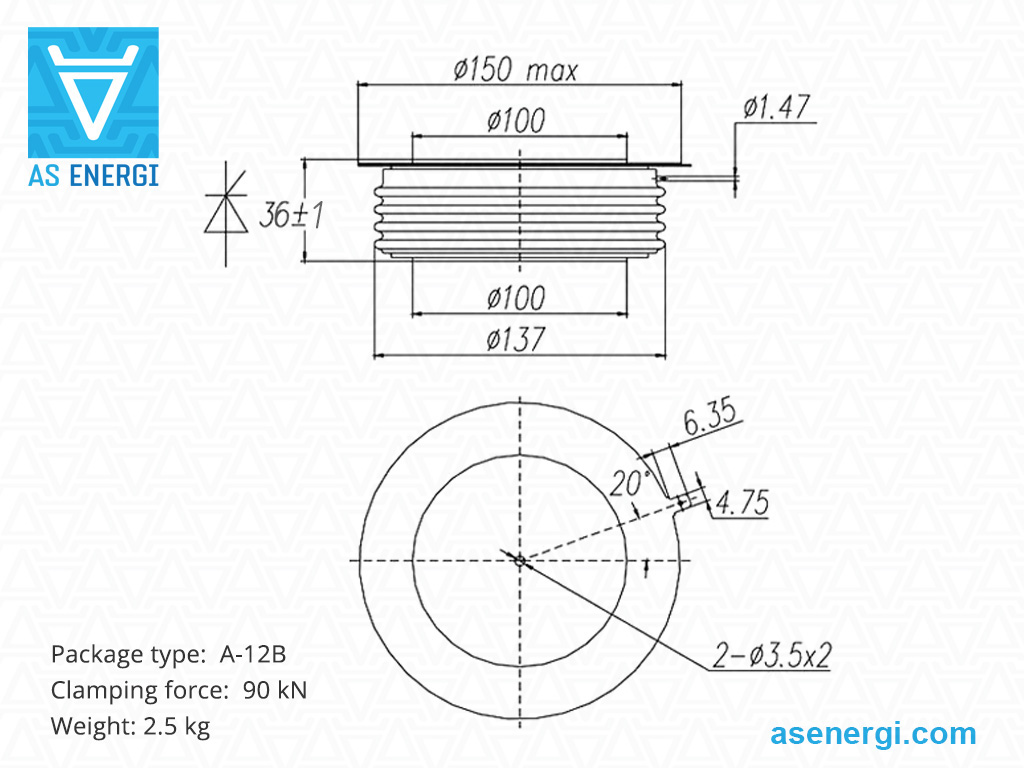

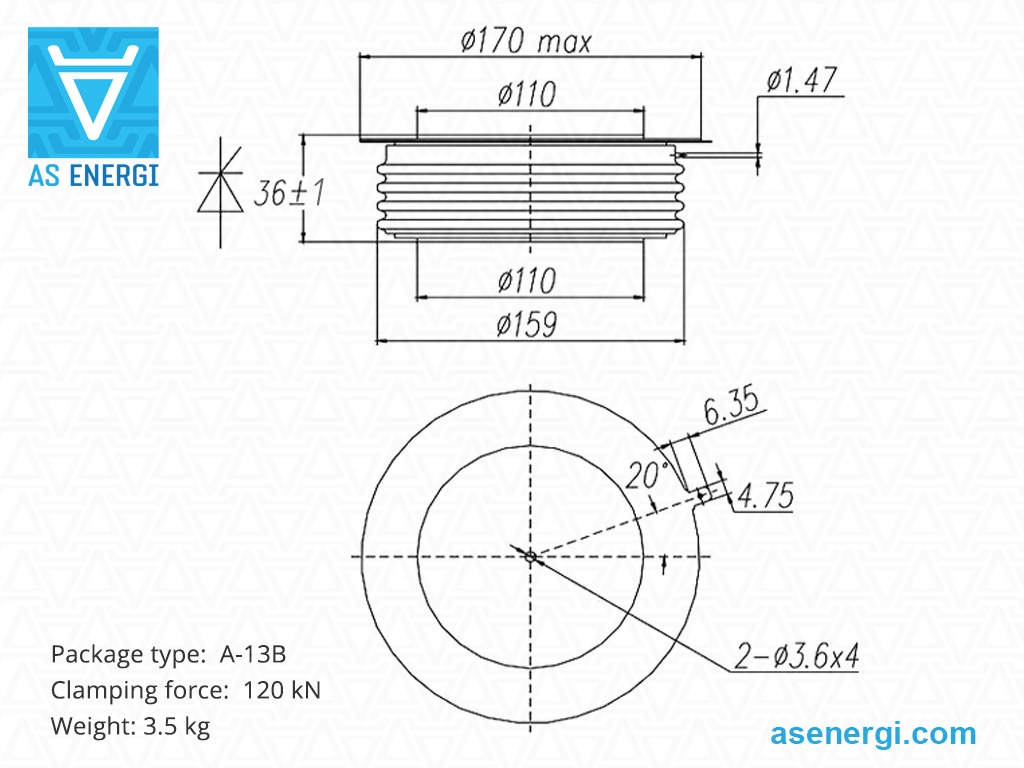

150x100x26	150x100x36	170x110x26	170x110x36
KP3900, KP4200 KP4300, KP4600	KP3900, KP4200 KP4300, KP4600	KP5200, KP5700 KP6800	KP5200, KP5700 KP6800
