(EN)위상 절단 티리스터 KP500A (1800V - 2400V)
| 평균 순방향 전류, IT(AV) (TC, ºC) | 510А (70ºC) |
| 전압, VDRM/VRRM | 1800-2400 V |
| 전압 코드, VRRM / 100 | 18 – 24 |
| KP500A-(18...24) | on request
|
| 치수 ØDxØdxH | 58x34x26 mm |
| 무게 | 0.26 kg |
| 데이터시트 |  |
위상 제어 사이리스터 KP500A-(18...24) AS ENERGITM는 범용 파워 디스크 사이리스터로, 실리콘 제어 정류기(SCR)라고도 합니다. 최대 1800V – 2400V(전압 등급 18~24)의 전압 회로에서 최대 500Hz의 주파수로 최대 500A의 DC 및 AC 전류를 변환 및 제어하도록 설계되었습니다. 사이리스터 치수 ØDxØdxH - 58x34x26 mm(외부 케이스 지름 X 접촉면 지름 X 케이스 높이), 무게 - 0.26 kg.
사이리스터 등급: KP500A 1800V, KP500A 2000V, KP500A 2200V, KP500A 2400V.
사이리스터의 양극과 음극(극성)은 케이스에 표시된 기호로 결정됩니다.
파워 사이리스터 작동 중 냉각을 위해 쿨러(방열판)가 장착되어 있습니다. 발생되는 열의 양과 반도체의 작업 조건에 따라 자연 공기 흐름 냉각 또는 강제 냉각을 사용할 수 있습니다.
조립할 때 각 사이리스터 패키지 유형에 따라 필요한 클램핑 힘 Fm(파라미터 표에 표시됨)을 제공해야 합니다.
사이리스터는 온대, 저온 및 열대 기후에서 사용할 수 있도록 제조할 수 있습니다. 디스크 타입 KP 사이리스터는 전류를 빠르게 전환하고 제어해야 하는 다양한 전력 변환기(예: 용해로)에 사용됩니다.
사양 및 매개변수, 데이터시트 PDF, 치수, 도면, 케이스 다이어그램 사이리스터, 권장 쿨러는 아래에 나열되어 있습니다.
당사는 사이리스터에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 품질 선언 및 적합성 인증서를 제공합니다.
위상 제어 디스크 사이리스터의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
위상 제어 사이리스터의 일반 사양 KP500A-(18...24):
| 사이리스터 사양 | KP500A-(18...24) | |
| 최대 허용 평균 순방향 전류(케이스 온도) | IT(AV)/(TC) | 510 A (70ºC) |
| 반복 펄스 폐쇄 상태 전압; 반복 펄스 역전압 | VDRM/VRRM | 1800-2400 V |
| 서지 온 상태 전류 | ITSM | 7.8 kA |
| 안전 계수 | I2t | 304 kA2·s |
| 오프 상태 전압의 임계 상승률 | dv/dt | 1000 V/µs |
| 온 상태 전류의 임계 상승률 | di/dt | 200 A/µs |
| 끄기 시간 | tq | 250 µs |
| p-n 접합 온도 | Tvj max | 125 ºC |
| 내열성, 접합부-케이스 | Rth(j-c) | 0.045 ºC/W |
| 클램핑 력 | Fm ±10% | 15 kN |
| 무게 | W | 0.26 kg |
| 치수 | ØDxØdxH | 58x34x26 mm |
| 데이터시트 | |
|
위상 제어 사이리스터 KP500A 2400V용 부품 번호 안내서:
| KP | 500A | – | 2400V |
| KP | – | 사이리스터 유형: 위상 제어 사이리스터,  AS ENERGITM |
| 500A | – | 개방 상태의 평균 순방향 전류 IT(AV), A. |
| 2400V | – | 공칭 전압, V. |

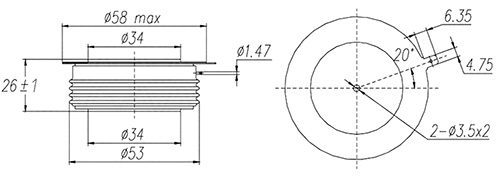

디스크 사이리스터의 극성(양극, 음극, 게이트) 및 치수 KP500A-(18...24):
|
|
사이리스터 KP500A-(18...24) 데이터시트:
사이리스터 KP500A-(18...24) 데이터시트 다운로드
AS ENERGI의 고전력 반도체
당사는 전력 반도체(파워 사이리스터, 다이오드, 모듈)의 제조 및 판매에 종사하고 있습니다.
사이리스터는 어떤 수량으로도 구매할 수 있으며, 대량 주문 시 가격이 저렴해집니다.
우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.
고전력 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
파워 디스크 사이리스터용 방열판:
방열판(라디에이터)은 디스크 설계에서 전력 반도체 장치의 단면 및 양면 냉각에 사용됩니다.
쿨러의 방열판은 알루미늄 라디에이터 프로파일로 만들어지며 다양한 기후 조건에서 사용할 때 추가 보호 코팅이 필요하지 않습니다.
방열판에 대한 자세한 정보 보기: "디스크 장치용 공랭식 히트싱크 O 시리즈", "에어 히트싱크 SF 시리즈", "워터 히트싱크 SS 시리즈".
위상 제어 사이리스터 SCR 사진:
