애벌랜치 정류기 다이오드 구형 부품 번호 5SDA ABB 교체

디스크 디자인의 눈사태 정류기 다이오드는 프레스 팩 타입의 범용 다이오드입니다.

특징: 과도 과전압으로부터 자체 보호, 최대 애벌런치 전력 손실 보장.

아발란치 다이오드 ADA AS ENERGI^TM는 아발란치 정류기 다이오드 5SDA ABB 파워 그리드 스위스, 히타치 에너지의 대체 아날로그 대체 반도체 장치입니다.

애벌런치 다이오드용 부품 번호 안내서

비디오: 고전력 디스크 다이오드에 대한 리뷰

icon AS ENERGI^TM 반도체 제조 참조

구 부품 번호는 단종되어 더 이상 생산되지 않는 다이오드 제품군으로, AS ENERGI^TM는 구 부품 번호 눈사태 정류기 다이오드 ABB(ABB-폴로보디체 제품 상호 참조 목록)에 대한 아날로그를 제공합니다.

표준 및 애벌런치 정류기 다이오드는 최대 8500V의 전압을 가진 회로에서 최대 7500A의 DC 및 AC 전류를 변환합니다. 주요 응용 분야는 대형 AC 드라이브, 알루미늄 제련 및 기타 금속 정제, 트랙사이드 공급을 위한 정류기입니다.

"디스크 장치용 공랭식 히트싱크 O 시리즈", "에어 히트싱크 SF 시리즈", "워터 히트싱크 SS 시리즈" 다이오드 냉각용 제품도 주문할 수 있습니다.

다이오드에는 산업 표준 세라믹 하우징이 있어 기존 장비에 쉽게 통합할 수 있습니다. 이 다이오드에는 압력 접점이 있는 디스크 하우징이 있습니다. 다이오드(양극, 음극)의 극성은 케이스의 아이콘으로 확인할 수 있습니다. 다이오드에 대한 기술 사양, 부품 번호 가이드, 데이터시트는 아래에 나와 있습니다.

정류기 다이오드 AS ENERGI^TM의 특징은 다음과 같습니다: 낮은 정적 및 동적 손실, 높은 V_RSM/V_RRM 값, 다양한 산업에서 디바이스를 사용한 광범위한 경험, 100~9000V의 전압 범위 및 100~7500A의 암페어, 열 및 전기 사이클에 대한 높은 저항성입니다.

당사는 애벌런치 정류기 다이오드에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 다이오드를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.

애벌랜치 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

애벌런치 정류기 다이오드 5SDA ABB 및 교체품의 일반 사양

ABB - 폴로보디체 제품 상호 참조 목록

유형		I_F(AV)M (T_C=85°C)	V_RRM	I_FSM	V_F0	r_F	P_RSM	패키지	치수	교체 AS ENERGI^TM	데이터 시트
ABB 부품 번호	폴로보디체 부품 번호	A	V	A	V	mΩ	kW	패키지	mm	교체 AS ENERGI^TM	PDF
5SDA 05P4437	DA 805-520-44	520	4400	7000	1.100	1.010	50	납이 있는 P	275x54	ADA 500-44-P-37
5SDA 05P5037	DA 805-520-50	520	5000	7000	1.100	1.010	50	납이 있는 P	275x54	ADA 500-50-P-37
5SDA 05P4447	DA 805-520R-44	520	4400	7000	1.100	1.010	50	납이 있는 P	275x54	ADA 500-44-P-47
5SDA 05P5047	DA 805-520R-50	520	5000	7000	1.100	1.010	50	납이 있는 P	275x54	ADA 500-50-P-47
5SDA 06P3236	DA 805-600-32	600	3200	7600	1.010	0.720	50	납이 있는 P	275x54	ADA 600-32-P-36
5SDA 06P3836	DA 805-600-38	600	3800	7600	1.010	0.720	50	납이 있는 P	275x54	ADA 600-38-P-36
5SDA 06P3246	DA 805-600R-32	600	3200	7600	1.010	0.720	50	납이 있는 P	275x54	ADA 600-32-P-46
5SDA 06P3846	DA 805-600R-38	600	3800	7600	1.010	0.720	50	납이 있는 P	275x54	ADA 600-38-P-46
5SDA 07P2935	DA 805-690-29	690	2900	9200	0.930	0.520	50	납이 있는 P	275x54	ADA 700-29-P-35
5SDA 07P3235	DA 805-690-32	690	3200	9200	0.930	0.520	50	납이 있는 P	275x54	ADA 700-32-P-35
5SDA 07P2945	DA 805-690R-29	690	2900	9200	0.930	0.520	50	납이 있는 P	275x54	ADA 700-29-P-45
5SDA 07P3245	DA 805-690R-32	690	3200	9200	0.930	0.520	50	납이 있는 P	275x54	ADA 700-32-P-45
5SDA 08P2334	DA 805-770-23	770	2300	11500	0.87	0.390	50	납이 있는 P	275x54	ADA 800-23-P-34
5SDA 08P2634	DA 805-770-26	770	2600	11500	0.87	0.390	50	납이 있는 P	275x54	ADA 800-26-P-34
5SDA 08P2344	DA 805-770R-23	770	2300	11500	0.87	0.390	50	납이 있는 P	275x54	ADA 800-23-P-44
5SDA 08P2644	DA 805-770R-26	770	2600	11500	0.87	0.390	50	납이 있는 P	275x54	ADA 800-26-P-44
5SDA 09P2033	DA 805-850-20	850	2000	13500	0.83	0.300	50	납이 있는 P	275x54	ADA 900-20-P-33
5SDA 09P2333	DA 805-850-23	850	2300	13500	0.83	0.300	50	납이 있는 P	275x54	ADA 900-23-P-33
5SDA 09P2043	DA 805-850R-20	850	2000	13500	0.83	0.300	50	납이 있는 P	275x54	ADA 900-20-P-43
5SDA 09P2343	DA 805-850R-23	850	2300	13500	0.83	0.300	50	납이 있는 P	275x54	ADA 900-23-P-43
5SDA 05P4417	DA 805S-520-44	520	4400	7000	1.100	1.010	50	P	85x54	ADA 500-44-P-17
5SDA 05P5017	DA 805S-520-50	520	4400	7000	1.100	1.010	50	P	85x54	ADA 500-50-P-17
5SDA 05P4427	DA 805S-520R-44	520	4400	7000	1.100	1.010	50	P	85x54	ADA 500-44-P-27
5SDA 05P5027	DA 805S-520R-50	520	4400	7000	1.100	1.010	50	P	85x54	ADA 500-50-P-27
5SDA 06P3216	DA 805S-600-32	600	3200	7600	1.010	0.720	50	P	85x54	ADA 600-32-P-16
5SDA 06P3816	DA 805S-600-38	600	3200	7600	1.010	0.720	50	P	85x54	ADA 600-38-P-16
5SDA 06P3226	DA 805S-600R-32	600	3200	7600	1.010	0.720	50	P	85x54	ADA 600-32-P-26
5SDA 06P3826	DA 805S-600R-38	600	3200	7600	1.010	0.720	50	P	85x54	ADA 600-38-P-26
5SDA 07P2915	DA 805S-690-29	690	2900	9200	0.930	0.520	50	P	85x54	ADA 700-29-P-15
5SDA 07P3215	DA 805S-690-32	690	3200	9200	0.930	0.520	50	P	85x54	ADA 700-32-P-15
5SDA 07P2925	DA 805S-690R-29	690	2900	9200	0.930	0.520	50	P	85x54	ADA 700-29-P-25
5SDA 07P3225	DA 805S-690R-32	690	3200	9200	0.930	0.520	50	P	85x54	ADA 700-32-P-25
5SDA 08P2314	DA 805S-770-23	770	2300	11500	0.87	0.390	50	P	85x54	ADA 800-23-P-14
5SDA 08P2614	DA 805S-770-26	770	2600	11500	0.87	0.390	50	P	85x54	ADA 800-26-P-14
5SDA 08P2324	DA 805S-770R-23	770	2300	11500	0.87	0.390	50	P	85x54	ADA 800-23-P-24
5SDA 08P2624	DA 805S-770R-26	770	2600	11500	0.87	0.390	50	P	85x54	ADA 800-26-P-24
5SDA 09P2013	DA 805S-850-23	850	2300	13500	0.83	0.300	50	P	85x54	ADA 900-20-P-13
5SDA 09P2313	DA 805S-850-23	850	2300	13500	0.83	0.300	50	P	85x54	ADA 900-23-P-13
5SDA 09P2023	DA 805S-850R-20	850	2000	13500	0.83	0.300	50	P	85x54	ADA 900-20-P-23
5SDA 09P2323	DA 805S-850R-23	850	2300	13500	0.83	0.300	50	P	85x54	ADA 900-23-P-23
5SDA 11D1102	DA 807-1110-11	1310	1100	15000	0.74	0.250	50	D	60x34x26	ADA 1100-11-D-02
5SDA 11D1402	DA 807-1110-14	1310	1400	15000	0.74	0.250	50	D	60x34x26	ADA 1100-14-D-02
5SDA 11D1702	DA 807-1110-17	1310	1700	15000	0.74	0.250	50	D	60x34x26	ADA 1100-17-D-02
5SDA 06D3807	DA 807-590-38	690	3800	7000	1.10	1.010	50	D	60x34x26	ADA 600-38-D-07
5SDA 06D4407	DA 807-590-44	690	4400	7000	1.10	1.010	50	D	60x34x26	ADA 600-44-D-07
5SDA 06D5007	DA 807-590-50	690	5000	7000	1.10	1.010	50	D	60x34x26	ADA 600-50-D-07
5SDA 07D3206	DA 807-680-32	790	3200	7600	1.01	0.720	50	D	60x34x26	ADA 700-32-D-06
5SDA 07D3806	DA 807-680-38	790	3800	7600	1.01	0.720	50	D	60x34x26	ADA 700-38-D-06
5SDA 08D2905	DA 807-780-29	910	2900	9200	0.93	0.520	50	D	60x34x26	ADA 800-29-D-05
5SDA 08D3205	DA 807-780-32	910	3200	9200	0.93	0.520	50	D	60x34x26	ADA 800-32-D-05
5SDA 09D2004	DA 807-880-20	1020	2000	11500	0.87	0.390	50	D	60x34x26	ADA 900-20-D-04
5SDA 09D2304	DA 807-880-23	1020	2300	11500	0.87	0.390	50	D	60x34x26	ADA 900-23-D-04
5SDA 09D2604	DA 807-880-26	1020	2600	11500	0.87	0.390	50	D	60x34x26	ADA 900-26-D-04
5SDA 10D1703	DA 807-970-17	1140	1700	13500	0.83	0.300	50	D	60x34x26	ADA 1000-17-D-03
5SDA 10D2003	DA 807-970-20	1140	2000	13500	0.83	0.300	50	D	60x34x26	ADA 1000-20-D-03
5SDA 10D2303	DA 807-970-23	1140	2300	13500	0.83	0.300	50	D	60x34x26	ADA 1000-23-D-03
5SDA 14F3807	DA 808-1410-38	1410	3800	17500	1.130	0.440	50	F	75x47x26	ADA 1400-38-F-07
5SDA 14F4407	DA 808-1410-44	1410	4400	17500	1.130	0.440	50	F	75x47x26	ADA 1400-44-F-07
5SDA 14F5007	DA 808-1410-50	1410	5000	17500	1.130	0.440	50	F	75x47x26	ADA 1400-50-F-07
5SDA 16F3206	DA 808-1620-32	1620	3200	20500	1.030	0.320	50	F	75x47x26	ADA 1600-32-F-06
5SDA 16F3806	DA 808-1620-38	1620	3800	20500	1.030	0.320	50	F	75x47x26	ADA 1600-38-F-06
5SDA 19F2905	DA 808-1870-29	1870	2900	23500	0.95	0.23	75	F	75x47x26	ADA 1900-29-F-05
5SDA 19F3205	DA 808-1870-32	1870	3200	23500	0.95	0.23	75	F	75x47x26	ADA 1900-32-F-05
5SDA 21F2604	DA 808-2110-26	2110	2600	26000	0.890	0.170	75	F	75x47x26	ADA 2100-26-F-04
5SDA 21F2904	DA 808-2110-29	2110	2900	26000	0.890	0.170	75	F	75x47x26	ADA 2100-29-F-04
5SDA 21F3204	DA 808-2110-32	2110	3200	26000	0.890	0.170	75	F	75x47x26	ADA 2100-32-F-04
5SDA 24F1703	DA 808-2350-17	2350	1700	29000	0.840	0.130	75	F	75x47x26	ADA 2400-17-F-03
5SDA 24F2003	DA 808-2350-20	2350	2000	29000	0.840	0.130	75	F	75x47x26	ADA 2400-20-F-03
5SDA 24F2303	DA 808-2350-23	2350	2300	29000	0.840	0.130	75	F	75x47x26	ADA 2400-23-F-03
5SDA 27F1402	DA 808-2700-14	2700	1400	31000	0.790	0.090	100	F	75x47x26	ADA 2700-14-F-02
5SDA 27F1702	DA 808-2700-17	2700	1700	31000	0.790	0.090	100	F	75x47x26	ADA 2700-17-F-02
5SDA 27F2002	DA 808-2700-20	2700	2000	31000	0.790	0.090	100	F	75x47x26	ADA 2700-20-F-02

애벌런치 정류기 다이오드 부품 번호 안내서:

2100

–

A	–	AS ENERGI^TM
DA	–	제품 그룹: 애벌런치 다이오드.
2100	–	평균 온 상태 전류 I_F(AV), Amp.
32	–	전압 등급 V_RRM / 100.
F	–	하우징(패키지) 유형.
04	–	버전 번호.

고전력 반도체 AS ENERGI^TM

당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공해 드립니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

비디오: 디스크형 고전력 정류기 다이오드

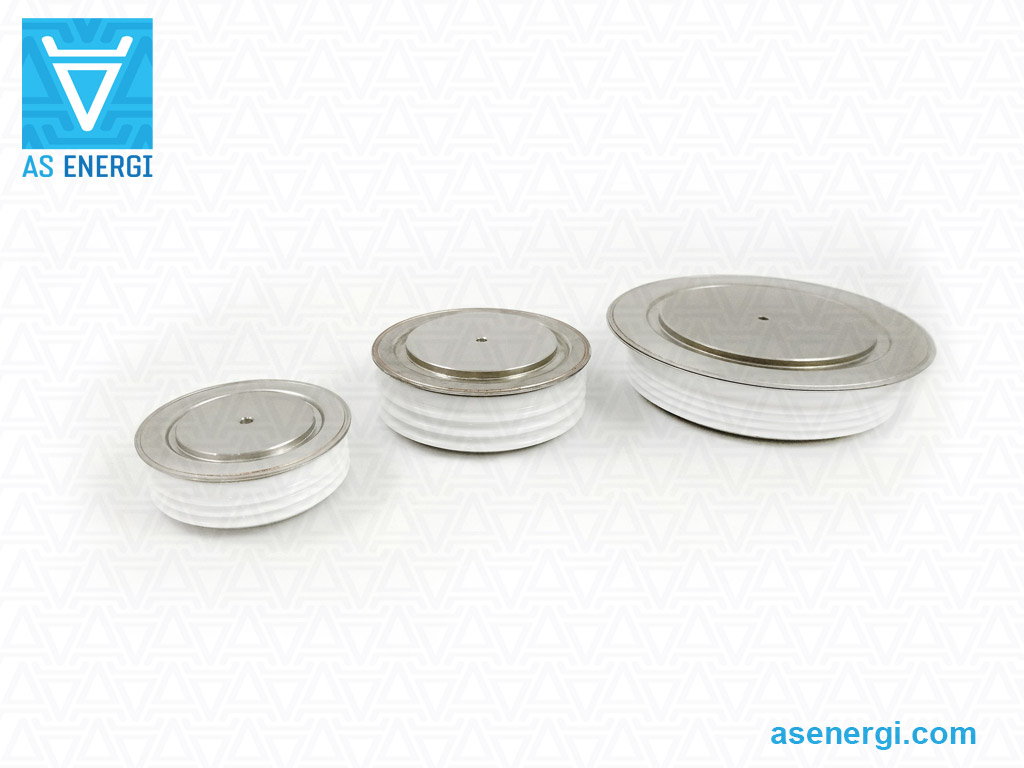

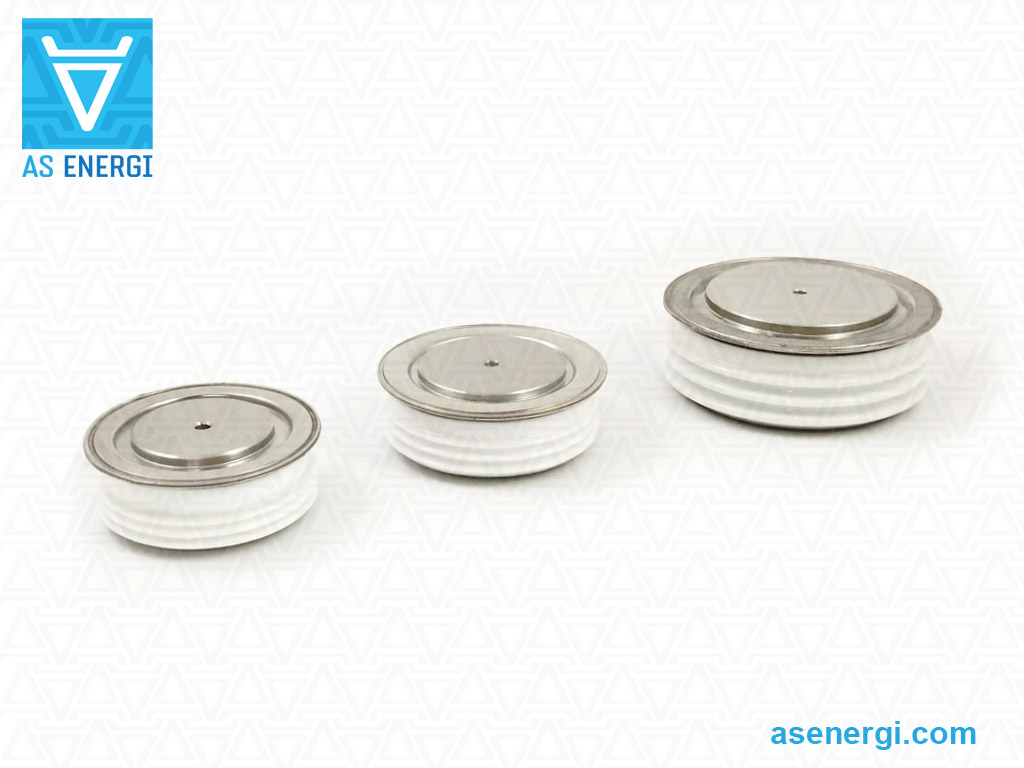

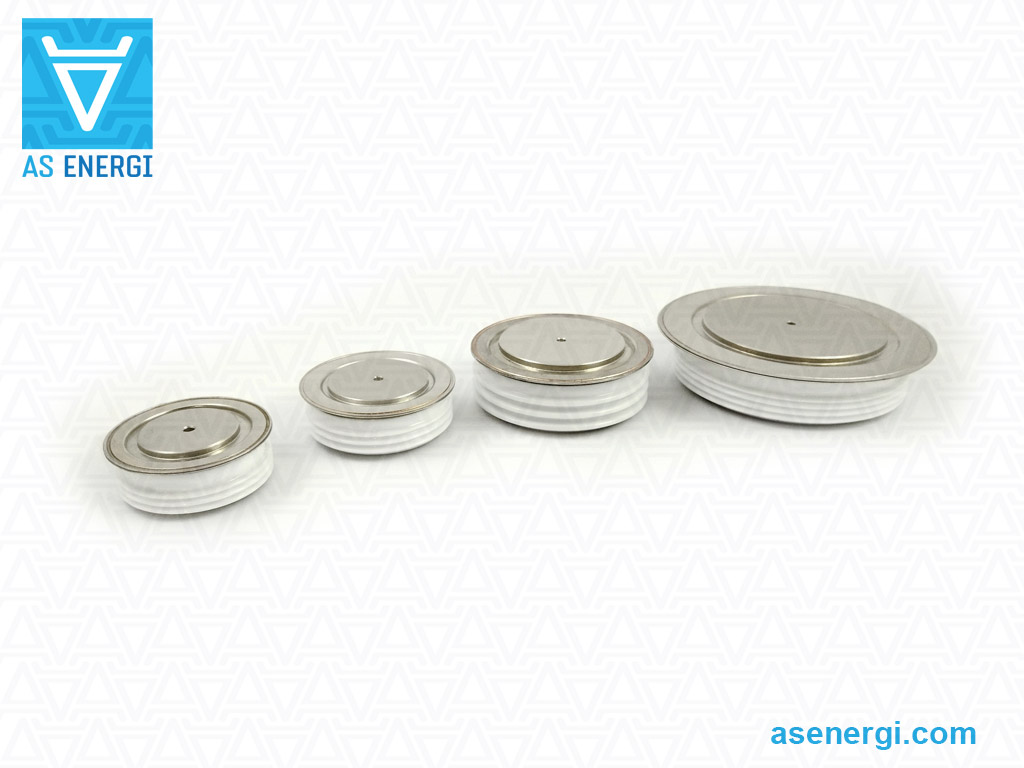

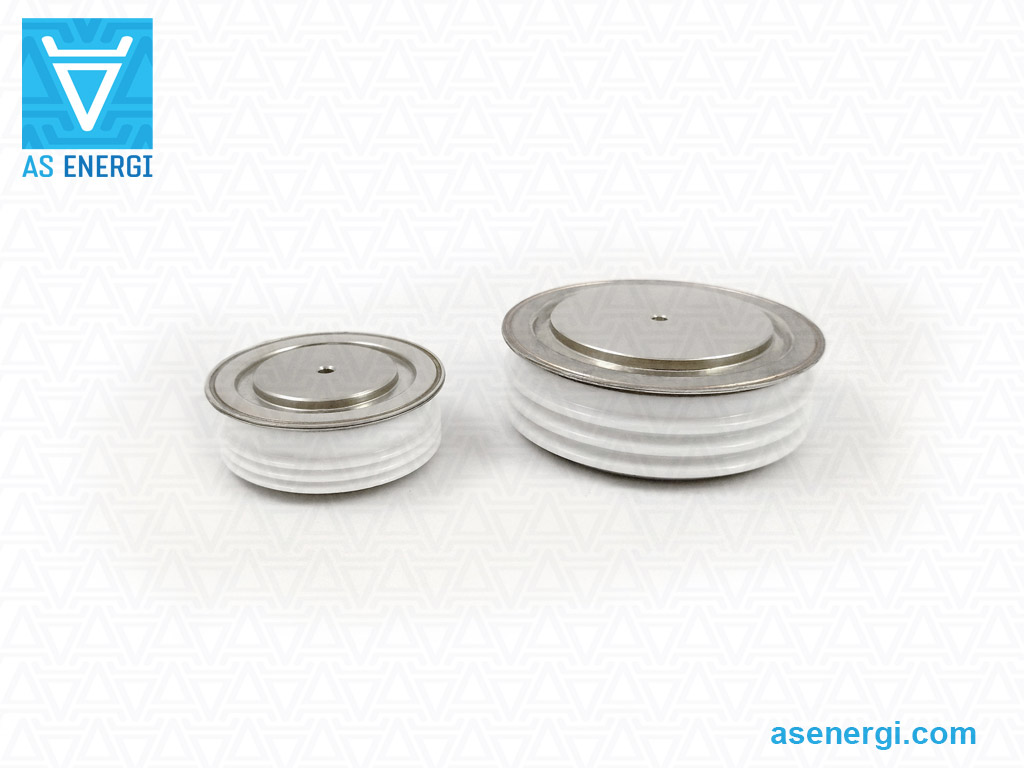

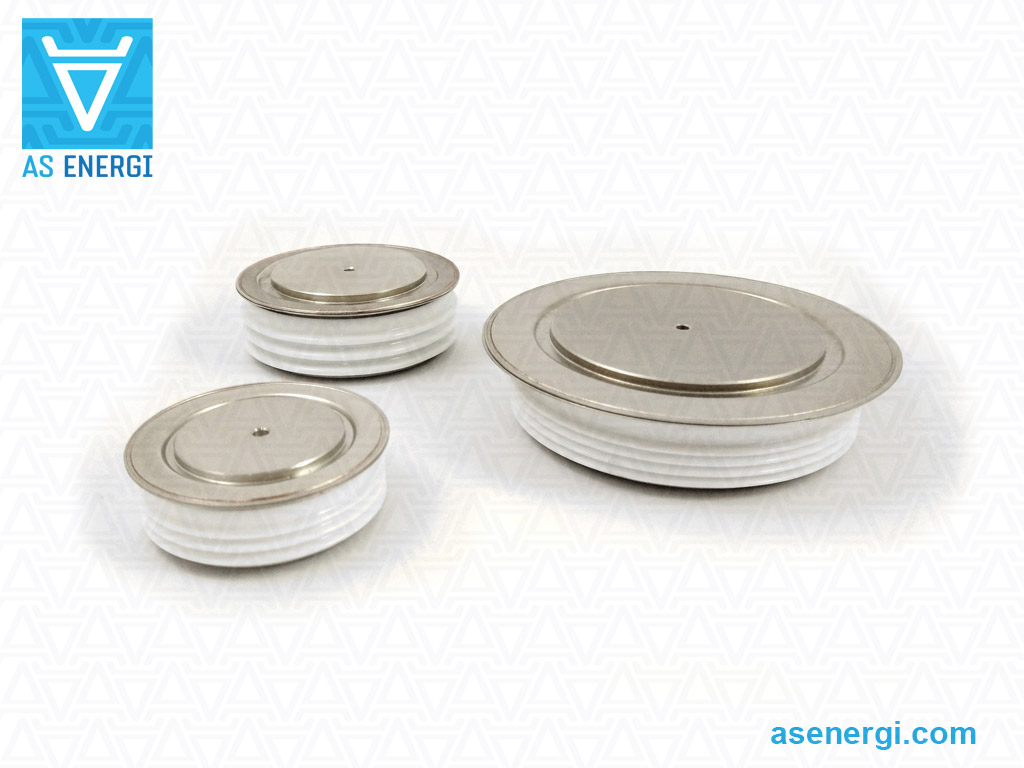

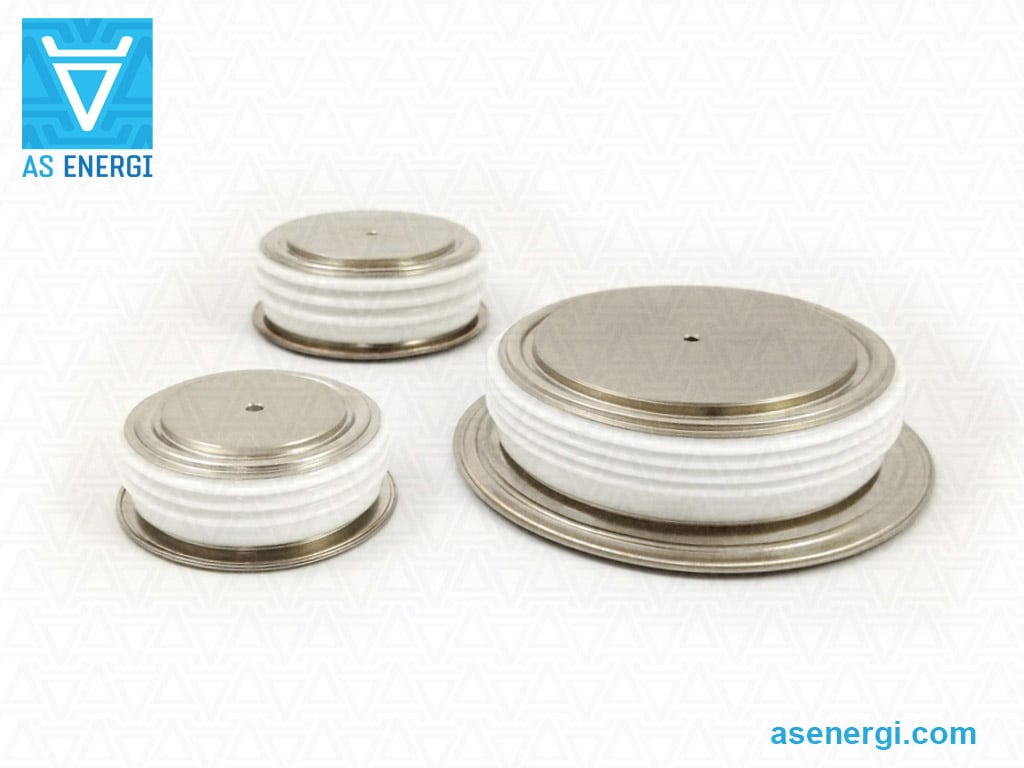

정류기 다이오드 사진:

디스크형 전원 정류 다이오드에 대한 설치 권장 사항:

전체 온도 범위에서 사이리스터와 쿨러의 결합 표면 사이의 열 전달 및 전기적 접촉의 신뢰성은 적절한 토크(클램핑력)에 의해 보장됩니다.

조립하기 전에 (1) 접촉면에 기계적 손상이 있는지 육안으로 검사하고 (2)는 알코올(톨루엔, 가솔린, 아세톤)에 적셔 검사해야 합니다.

검사 후 현재 접점(리드)을 고정하고 핀을 설치하여 구조의 정렬을 고정합니다.

열 전달 매개 변수를 개선하려면 조립 전에 (3) 실리콘 열 전도성 페이스트의 얇은 층을 권장하며 이는 설치를위한 필수 조건이 아닙니다.

사이리스터 (3), 쿨러의 두 번째 부품, 유리섬유 절연체 및 스러스트 와셔를 설치합니다.

트래버스 strong>(4)를 끼우고 너트를 고르게 조입니다. 접촉면의 정렬이 잘못되지 않고 균일한지 확인합니다.

부품이 충분히 고정되었지만 움직일 수 있는 경우 쿨러를 평평한 표면에 놓고 표면 (5)의 전체 인접 평면의 평행도에 대한 공차를 확인하는 것이 좋습니다.

각 너트를 차례로(약 1/4 바퀴) 스톱 (6)에 고정합니다. 트래버스의 편향 정도에 따라 달성된 클램핑 력이 필요한 클램핑 력과 일치하는지 여부가 결정됩니다.

설치 후에는 패스너(너트 및 와셔)를 부식되지 않도록 추가로 고정해야 합니다.

전원 다이오드에 대한 팁 및 권장 사항:

파워 다이오드는 모든 파라미터에 대해 <강력>한계 부하에서 장시간 작동해서는 안 됩니다. 이 경우 안전 계수는 장치의 요구되는 신뢰성 정도에 따라 결정됩니다.

고장난 전원 다이오드를 교체할 다이오드의 매개변수와 일치하는 다이오드로 교체합니다.

주변 온도가 높은 환경에서 작동할 때는 과냉각을 제공해야 합니다.

적절한 열 방출을 위해 전원 다이오드와 쿨러를 주기적으로 청소하여 먼지와 오염 물질을 제거하는 것이 좋습니다.

병렬로 연결된 파워 다이오드 간의 전류를 균등화하려면 유도성 전류 분배기(종종 꼬인 토로이달 와이어)를 사용해야 합니다. 가장 많이 사용되는 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 파워 다이오드입니다. 이 경우 전류 분배기의 효율은 마그네틱 와이어의 단면에 의해 결정됩니다.

전원 다이오드를 직렬로 연결할 때 전압 불균형을 방지하려면 각 다이오드에 병렬로 연결된 션트 저항을 사용해야 합니다. 과도 상태에서의 전압 균등화는 각 다이오드에 커패시터를 병렬로 연결하여 제공됩니다.

작동 중 고전압 상태에서 전원 다이오드를 만지는 것은 엄격히 금지되어 있습니다.

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.

주요 제품:

Tags: 정류기 다이오드, 눈사태 다이오드, 전력 반도체, 5SDA ABB 전력망 스위스 교체, 5SDA 히타치 에너지 교체, 눈사태 다이오드 카탈로그 카탈로그 pdf, 세라믹 절연체 다이오드 가격, 눈사태 정류기 다이오드 데이터 시트, 인증서, 제조, 다이오드 공장 제작, 눈사태 다이오드 기술 사양. 이전 부품 번호 애벌런치 다이오드
