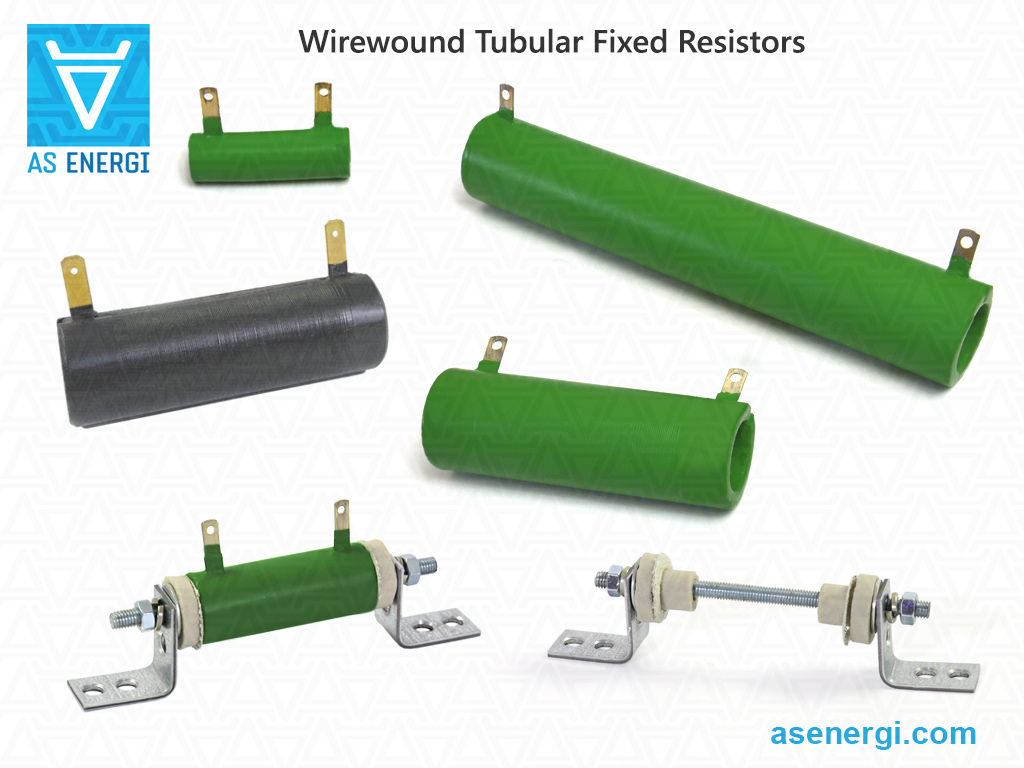

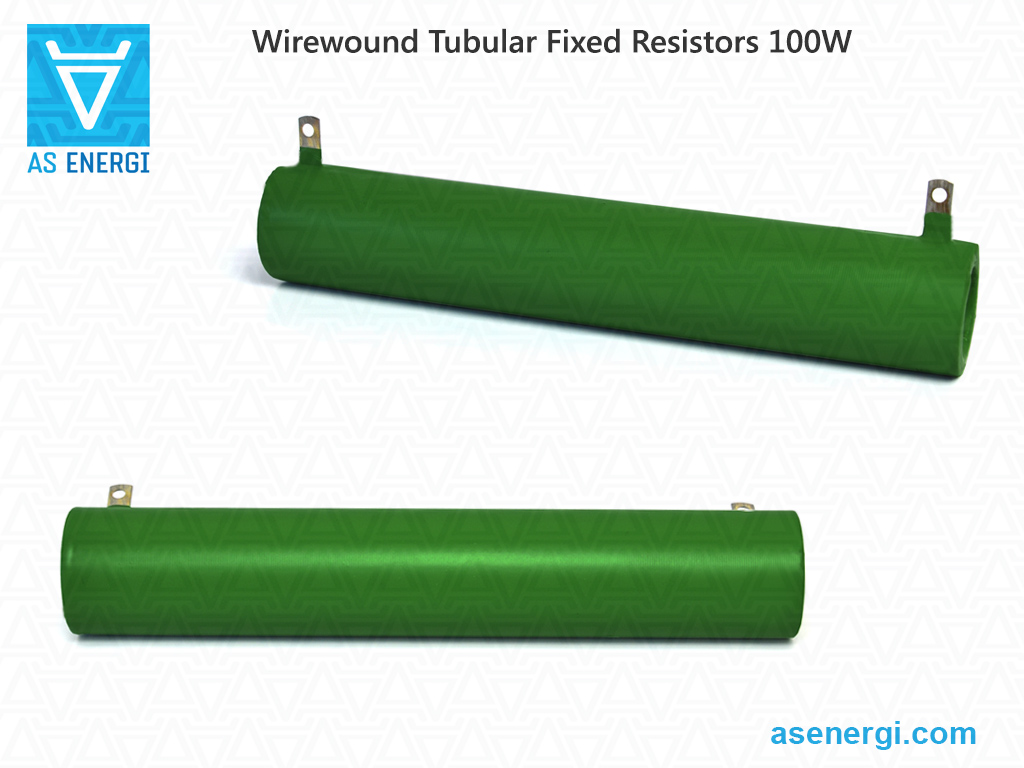

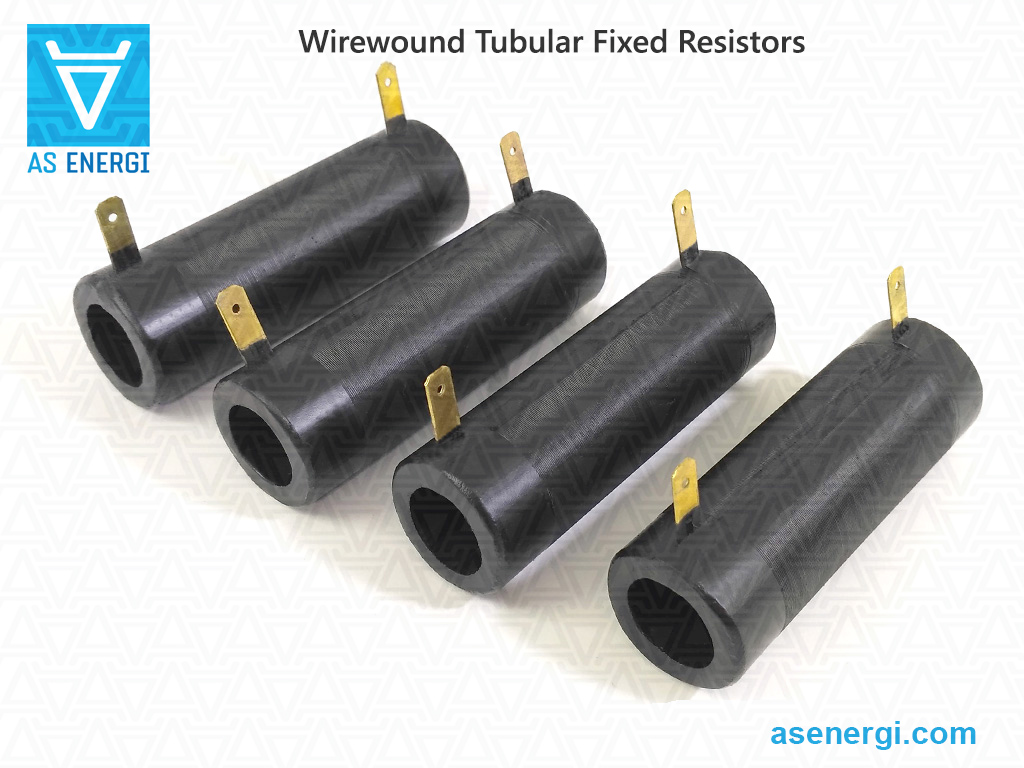

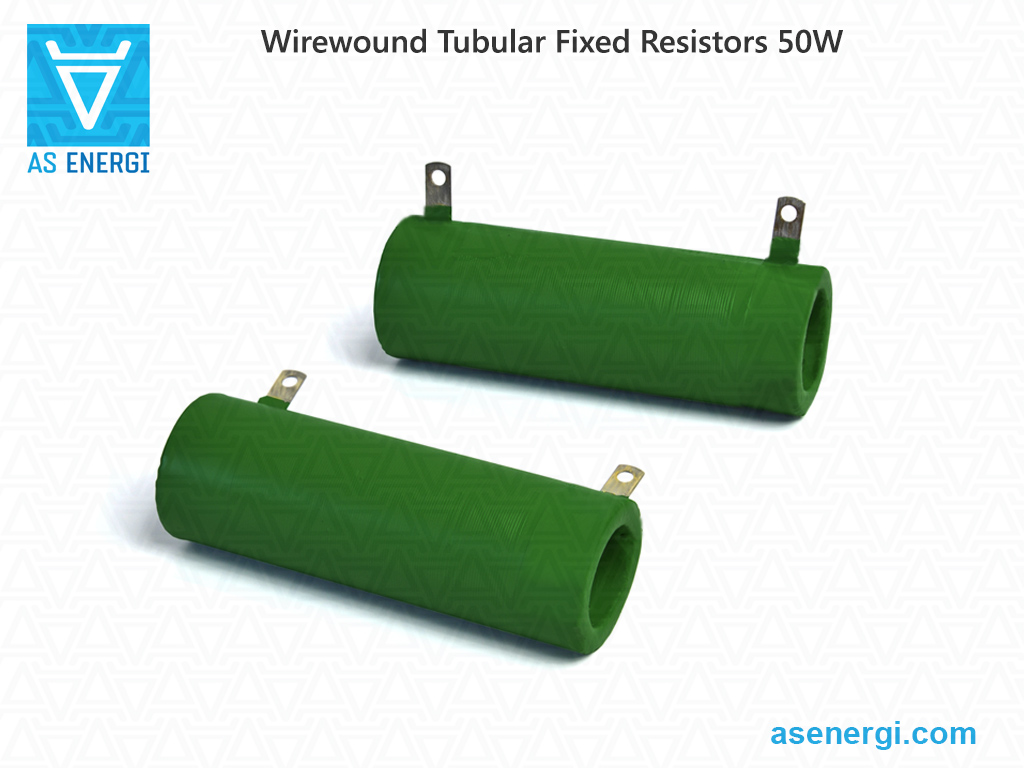

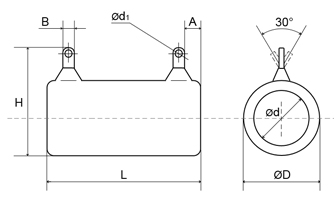

권선 튜브형 고정 저항기 7.5W - 160W 및 실장 하드웨어

와이어 감은 튜브형 고정 저항기의 최종 가격은 수량, 배송 조건 및 결제 방식에 따라 달라집니다.

저항기 사용 및 작동 가이드:

• 저항기 리드에 특별히 설계된 구멍에 와이어를 납땜하십시오.
• 기기에서 저항기를 설치할 때는 Sn40Pb60 납땜을 사용하는 것이 권장됩니다. 납땜 철심 온도는 300°C입니다. 납땜 철의 전력은 65W입니다. 플럭스는 25%의 송진과 75%의 이소프로필 또는 에틸 알콜로 구성되어야 합니다. 납땜 시간은 5초입니다.
• 저항기에 공급할 수 있는 전압은 명목 전력 P_nom과 명목 저항 R_nom을 바탕으로 계산된 값을 초과해서는 안 됩니다. 공식에 의한 계산은 다음과 같습니다:
  V_max = (P_nom × R_nom)^0.5
• 공진 주파수 값 - 1500 Hz.
• 95% 작업 자원 - 30 000 시간.
• 폭발 혼합물이 형성되지 않는 가스 매체의 영향을 받아 저항기를 작동시키는 것이 허용됩니다. 가스 구성 성분은 다음과 같습니다:
  • 질소 – 최대 96%;
  • 산소 – 최대 50%;
  • 이산화탄소 – 최대 3%;
  • 수소 – 최대 20%;
  • 헬륨 – 최대 1%;
  • 아르곤 – 최대 1.5%.
• 대기압이 10~5 mm Hg로 감소된 상태에서 저항기를 작동시키는 것이 허용됩니다.
• 전압이 500V 이상인 전기 회로에서 저항기는 추가 절연이 필요한 설치 지점에 사용해야 합니다.
• 진동 부하가 1 ~ 2500 Hz이고 가속도가 176.6 m/s² (18g)인 장비에서 저항기를 사용할 때, 저항기 리드는 0.5 mm² 전선 단면을 사용하여 폴리염화비닐 튜브 Ø4 mm, 길이 15-20 mm로 절연해야 하며, 50-100 W 저항기의 경우 Ø5 mm, 길이 15-20 mm로 사용해야 합니다.
• 인장력 값은 20N (2 kgf)이어야 합니다.
• 공진 주파수가 없어야 하는 주파수 범위의 상한은 1000 Hz입니다.
• 저항기의 최대 표면 온도는 250°C를 초과하지 않아야 합니다.

저항기 전력 감소 그래프:

주변 온도가 정격 값을 초과하면 전력 감소 곡선을 기준으로 부하 전력을 줄여야 합니다.
