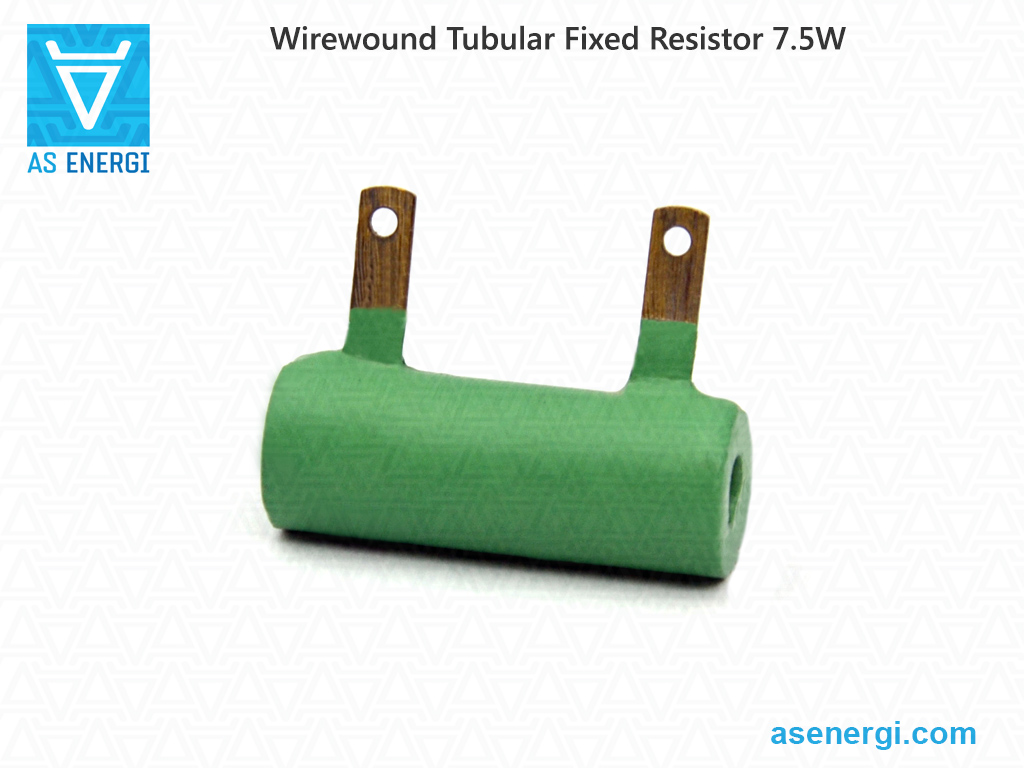

저항기 7.5W 권선 튜브형 고정 및 실장 하드웨어

전력 등급		7.5W
저항 범위		1 Ohm – 10 kOhm
저항 허용 오차		±5%, ±10%
가격	저항기 FPT 7.5W 1R - 100R	$2.00
	저항기 FPT 7.5W 110R - 910R	$2.00
	저항기 FPT 7.5W 1K - 10K	$1.79
Dimensions D×L×H×d		14×35×28×6 mm
Weight		13 g

FPT 타입의 와이어와운드 비조절 저항기 (고정형 도장 튜브 저항기) 시리즈, 소산 전력 7.5W, 정격 저항 1옴에서 10 k옴까지. 유사한 저항기 시리즈로 RX20, RXG, RXHG가 있습니다. 저항기는 AC 및 DC 회로에서 사용되며, 전류 제한 및 전압 분배를 제공합니다. 정격 전력에 따라 개별 주문으로도 제조가 가능합니다.

와이어와운드 튜브 고정 저항기의 데이터시트 PDF.

저항기의 저항 값은 E24 시리즈를 따릅니다.

구조적으로 저항기는 튜브형 세라믹 코어에 일정한 저항 값을 가진 저항선(저저항 저항기)이나 니크롬선(고저항 저항선)이 감겨져 있습니다. 저항기는 내열성 및 방습성 절연 도료로 코팅됩니다.

접촉부, 저항기 리드는 고정형 테이프 타입으로 나사 구멍이 있거나 납땜용 도체 연결이 가능합니다. 장착 방식은 힌지 방식입니다. 패널에 저항기를 장착하는 데 필요한 고정 장치는 세트로 제공됩니다. 저항 허용 오차는 ±5%, ±10%입니다.

AC에서의 최대 작동 전압은 1000V, DC에서는 1400V입니다. 작동 온도는 +155°C를 초과하지 않으며(이 경우 전력은 정격 전력의 60%로 감소), 최대 온도는 +250°C까지 가능합니다. 와이어 저항기의 절연 저항은 최소 1000 MΩ입니다. 사용 시간은 최소 15000시간입니다.

계산기를 사용하여, 저항기를 병렬 또는 직렬로 연결할 때 총 저항을 계산하거나 회로 내에서 저항기의 저항을 계산할 수 있습니다.

와이어 튜브 저항기, 시멘트 저항기 및 알루미늄 하우징 저항기의 비교 특성은 비교 표에 나와 있습니다.

자세한 저항기 사양, 전체 및 장착 치수, 장착 키트, 설치 및 운용 권장 사항은 아래 페이지에 나와 있습니다.

저희 회사는 와이어와운드 튜브 저항기의 제조 및 판매를 담당하고 있습니다. 저희 제품은 모두 엄격한 품질 관리를 거쳐 필요한 표준을 충족합니다. 저희는 제조업체이므로 최종 제품 가격에는 중개업자의 마진이 포함되지 않아 가격이 저렴합니다.

저희 회사에서 공급하는 7.5W 와이어와운드 튜브 고정 저항기의 보증 기간은 2년입니다. 제품의 품질을 확인할 수 있는 문서가 제공됩니다.

7.5W 와이어와운드 튜브 고정 저항기의 최종 가격은 수량, 배송 조건 및 결제 방식에 따라 달라집니다.

7.5W 와이어와운드 튜브 저항기 구매에 관한 질문은 이메일로 문의해 주세요:

[email protected]

그리고 저희는 배송을 위한 상업적 제안을 제공하겠습니다.
많은 수량을 주문하시면 개별 가격을 제공해 드립니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

세라믹 권선 관형 고정 저항기 7.5W의 공칭 범위:

1 – 22 Ohm		24 – 470 Ohm		510 Ohm – 10 kOhm
공칭	Price	공칭	Price	공칭	Price
FPT 7.5W 1 Ohm	$2.00 + –	FPT 7.5W 24 Ohm	$2.00 + –	FPT 7.5W 510 Ohm	$2.00 + –
FPT 7.5W 1.1 Ohm	$2.00 + –	FPT 7.5W 27 Ohm	$2.00 + –	FPT 7.5W 560 Ohm	$2.00 + –
FPT 7.5W 1.2 Ohm	$2.00 + –	FPT 7.5W 30 Ohm	$2.00 + –	FPT 7.5W 620 Ohm	$2.00 + –
FPT 7.5W 1.3 Ohm	$2.00 + –	FPT 7.5W 33 Ohm	$2.00 + –	FPT 7.5W 680 Ohm	$2.00 + –
FPT 7.5W 1.5 Ohm	$2.00 + –	FPT 7.5W 36 Ohm	$2.00 + –	FPT 7.5W 750 Ohm	$2.00 + –
FPT 7.5W 1.6 Ohm	$2.00 + –	FPT 7.5W 39 Ohm	$2.00 + –	FPT 7.5W 820 Ohm	$2.00 + –
FPT 7.5W 1.8 Ohm	$2.00 + –	FPT 7.5W 43 Ohm	$2.00 + –	FPT 7.5W 910 Ohm	$2.00 + –
FPT 7.5W 2 Ohm	$2.00 + –	FPT 7.5W 47 Ohm	$2.00 + –	FPT 7.5W 1 kOhm	$1.79 + –
FPT 7.5W 2.2 Ohm	$2.00 + –	FPT 7.5W 51 Ohm	$2.00 + –	FPT 7.5W 1.1 kOhm	$1.79 + –
FPT 7.5W 2.4 Ohm	$2.00 + –	FPT 7.5W 56 Ohm	$2.00 + –	FPT 7.5W 1.2 kOhm	$1.79 + –
FPT 7.5W 2.7 Ohm	$2.00 + –	FPT 7.5W 62 Ohm	$2.00 + –	FPT 7.5W 1.3 kOhm	$1.79 + –
FPT 7.5W 3 Ohm	$2.00 + –	FPT 7.5W 68 Ohm	$2.00 + –	FPT 7.5W 1.5 kOhm	$1.79 + –
FPT 7.5W 3.3 Ohm	$2.00 + –	FPT 7.5W 75 Ohm	$2.00 + –	FPT 7.5W 1.6 kOhm	$1.79 + –
FPT 7.5W 3.6 Ohm	$2.00 + –	FPT 7.5W 82 Ohm	$2.00 + –	FPT 7.5W 1.8 kOhm	$1.79 + –
FPT 7.5W 3.9 Ohm	$2.00 + –	FPT 7.5W 91 Ohm	$2.00 + –	FPT 7.5W 2 kOhm	$1.79 + –
FPT 7.5W 4.3 Ohm	$2.00 + –	FPT 7.5W 100 Ohm	$2.00 + –	FPT 7.5W 2.2 kOhm	$1.79 + –
FPT 7.5W 4.7 Ohm	$2.00 + –	FPT 7.5W 110 Ohm	$2.00 + –	FPT 7.5W 2.4 kOhm	$1.79 + –
FPT 7.5W 5.1 Ohm	$2.00 + –	FPT 7.5W 120 Ohm	$2.00 + –	FPT 7.5W 2.7 kOhm	$1.79 + –
FPT 7.5W 5.6 Ohm	$2.00 + –	FPT 7.5W 130 Ohm	$2.00 + –	FPT 7.5W 3 kOhm	$1.79 + –
FPT 7.5W 6.2 Ohm	$2.00 + –	FPT 7.5W 150 Ohm	$2.00 + –	FPT 7.5W 3.3 kOhm	$1.79 + –
FPT 7.5W 6.8 Ohm	$2.00 + –	FPT 7.5W 160 Ohm	$2.00 + –	FPT 7.5W 3.6 kOhm	$1.79 + –
FPT 7.5W 7.5 Ohm	$2.00 + –	FPT 7.5W 180 Ohm	$2.00 + –	FPT 7.5W 3.9 kOhm	$1.79 + –
FPT 7.5W 8.2 Ohm	$2.00 + –	FPT 7.5W 200 Ohm	$2.00 + –	FPT 7.5W 4.3 kOhm	$1.79 + –
FPT 7.5W 9.1 Ohm	$2.00 + –	FPT 7.5W 220 Ohm	$2.00 + –	FPT 7.5W 4.7 kOhm	$1.79 + –
FPT 7.5W 10 Ohm	$2.00 + –	FPT 7.5W 240 Ohm	$2.00 + –	FPT 7.5W 5.1 kOhm	$1.79 + –
FPT 7.5W 11 Ohm	$2.00 + –	FPT 7.5W 270 Ohm	$2.00 + –	FPT 7.5W 5.6 kOhm	$1.79 + –
FPT 7.5W 12 Ohm	$2.00 + –	FPT 7.5W 300 Ohm	$2.00 + –	FPT 7.5W 6.2 kOhm	$1.79 + –
FPT 7.5W 13 Ohm	$2.00 + –	FPT 7.5W 330 Ohm	$2.00 + –	FPT 7.5W 6.8 kOhm	$1.79 + –
FPT 7.5W 15 Ohm	$2.00 + –	FPT 7.5W 360 Ohm	$2.00 + –	FPT 7.5W 7.5 kOhm	$1.79 + –
FPT 7.5W 16 Ohm	$2.00 + –	FPT 7.5W 390 Ohm	$2.00 + –	FPT 7.5W 8.2 kOhm	$1.79 + –
FPT 7.5W 18 Ohm	$2.00 + –	FPT 7.5W 430 Ohm	$2.00 + –	FPT 7.5W 9.1 kOhm	$1.79 + –
FPT 7.5W 20 Ohm	$2.00 + –	FPT 7.5W 470 Ohm	$2.00 + –	FPT 7.5W 10 kOhm	$1.79 + –
FPT 7.5W 22 Ohm	$2.00 + –

저항기 7.5W용 부품 번호 안내서:

저항기

FPT

7.5W

100 Ohm

±10%

저항기	–	제품 이름.
FPT	–	고정 도장 튜브형 저항기 시리즈.
7.5W	–	정격 전력, 와트.
100 Ohm	–	공칭 저항.
±10%	–	허용 오차.

권선 관형 저항기 7.5W의 전기 및 기술 사양:

전력 등급	7.5W
저항 범위	1 Ohm – 10 kOhm
일련의 공칭 저항 값	E24, 저항 값 데이터시트
저항 허용 오차	± 5%, ± 10%
정격 전압	V_max = (P_nom × R_nom)^0.5
최대 작동 전압	1400V
작동 온도	-60°C ... +155°C
주변 작동 온도 상승	70ºC
결로 현상이 없는 35°C의 상대 습도	<98%
온도 저항 계수	±500 ppm/°C
모욕 저항	1000 MOhm
평생	15000 시간

권선 관형 저항기용 실장 하드웨어

마운팅 하드웨어는 저항을 장착하는 데 사용됩니다. 저항기는 마운팅 브래킷(모서리)을 포함한 마운팅 하드웨어 세트와 함께 제공될 수 있으며, 개별적으로 주문해야 합니다.


사진	장착 하드웨어 및 브래킷 시리즈	가격	크기, mm							무게
			나사봉		세라믹 부싱		장착 브래킷	저항기 축과 패널 사이의 크기	저항기와 패널 사이의 크기
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 7.5W	$0.57 + –	55	М5	-	-	-	-	-	8 g

권선 관형 저항기용 실장 하드웨어의 완성도


항목	7.5, 10, 15 Watt	25, 50, 75, 100, 160 Watt
나사산 로드 M5	1 개.	1 개.
세라믹 부싱	-	2 개.
나사 너트 M5	2 개.	2 개.
플랫 와셔	2 개.	2 개.
스프링 와셔	2 개.	2 개.
석면 세척기	2 개.	2 개.
텍스토라이트 와셔	2 개.	-
대괄호(모서리)	-	2 개.

튜브 저항기의 설치 방법

저항기에 대한 기계적 영향이 있을 경우, 힌지 방식으로 설치됩니다. 저항기는 장착 하드웨어를 사용하여 장착 플레이트에 고정됩니다:

저항기 출력이 3에서 25 Watt일 경우 – 캐니틸레버 방식 또는 장착 스터드의 양쪽 끝에 두 개의 브래킷을 사용
저항기 출력이 50에서 160 Watt일 경우 – 장착 스터드의 양쪽 끝에 두 개의 브래킷만 사용

권선 관형 고정 저항기 7.5W의 전체 및 실장 치수:


L, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
35	14	28	6	2	4.5	3.5

AS ENERGI의 와이어감기 튜브 세라믹 파워 저항기

저희 회사는 고정형 및 조정형 와이어감기 튜브 저항기의 제조 및 판매를 진행하고 있습니다.
저희에게서는 어떤 수량이든 저항기를 구매하실 수 있으며, 대량 주문 시 가격이 낮아집니다.
저희는 고객들의 신뢰를 얻었으며, 전 세계로 제품을 공급하고 있습니다.

권선형 튜브 저항기를 구매하려면 다음 주소로 이메일 요청을 보내세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.

와이어감기 튜브 고정형 저항기용 데이터시트 (PDF 사양):

와이어감기 튜브 고정형 저항기용 데이터시트 PDF

저항기 사용 및 작동 가이드:

저항기의 리드에 특수 설계된 구멍에 전선을 납땜합니다.
저항기를 장비에 설치할 때는 Sn40Pb60 납땜을 사용하는 것이 권장됩니다. 납땜 인두의 코어 온도는 300°C입니다. 납땜 인두의 출력은 65W입니다. 플럭스는 중량 기준으로 로진 25%, 이소프로필 또는 에틸 알콜 75%이어야 합니다. 납땜 시간은 5초입니다.
저항기에 공급될 수 있는 전압은 명목(또는 허용) 전력 P_nom과 명목 저항 R_nom을 기준으로 계산된 값을 초과해서는 안 됩니다. 공식은 다음과 같습니다:
V_max = (P_nom × R_nom)^0.5
공진 주파수 값 - 1500 Hz.
95%의 작업 자원 - 30,000 시간.
저항기는 다음 구성의 가스 매체의 영향을 받으면서 운영할 수 있습니다 (폭발 혼합물이 형성되지 않는 조건에서):
- 질소 – 최대 96%;
- 산소 – 최대 50%;
- 이산화탄소 – 최대 3%;
- 수소 – 최대 20%;
- 헬륨 – 최대 1%;
- 아르곤 – 최대 1.5%.
대기압이 10~5 mm Hg로 감소한 상태에서 저항기를 운영하는 것이 허용됩니다.
전압이 500V 이상인 전기 회로에서는 추가 절연이 필요한 부착 지점에서 저항기를 사용해야 합니다.
진동 부하가 1에서 2500 Hz 범위, 가속도 176.6 m/s² (18g)인 장비에서 저항기를 사용할 때, 저항기 리드는 0.5 mm² 와이어 단면을 사용하여 납땜하고, 폴리염화비닐 튜브로 절연해야 합니다. Ø4 mm, 길이 15-20 mm – 5-25 W 저항기용, Ø5 mm, 길이 15-20 mm – 50-100 W 저항기용.
인장력 값은 20N (2 kgf)이어야 합니다.
공진 주파수가 없어야 하는 범위의 상한 주파수는 1000 Hz입니다.
저항기의 최대 표면 온도는 250°C를 초과할 수 없습니다.

저항 전력 감소 그래프:

주변 온도가 정격 값을 초과하면 부하 전력은 경감 곡선에 따라 감소해야 합니다.

고전력 저항기의 성능 비교:

저항기 시리즈		타입	구조	전력, W	저항 범위, Ohm	최대 전압, V	저항 허용오차
	FPT, RX20	수정됨	와이어 튜브형 세라믹	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	조정 가능, 규제	와이어 튜브형 세라믹	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	수정됨	와이어 세라믹 시멘트	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	수정됨	와이어 세라믹, 라디에이터가 장착된 알루미늄 케이스	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
