(EN)용접 다이오드 파워렉스 교체
Powerex의 R9XSMD 및 RAXMGC 용접 다이오드는 정격 순방향 전류 IFAV 7450A에서 12000A, 역차단 전압 VRRM 400V까지 사용할 수 있습니다.
용접 다이오드 A-DW AS ENERGITM는 Powerex 용접 다이오드의 대체품, 유사품 및 대안 반도체 장치입니다.
"디스크 장치용 공랭식 히트싱크 O 시리즈", "SF 시리즈 공랭식 히트싱크", "SS 시리즈 수냉식 히트싱크"는 다이오드 냉각을 위해 주문 가능합니다.
고전력 디스크 다이오드 리뷰 영상 용접 다이오드는 중간 주파수 저항 용접 및 고전류 정류기 응용을 위해 개선된 손실로 설계되었습니다. 이들은 모두 낮은 온 상태 전압(VRRM 400V)을 특징으로 하여 예외적으로 높은 전방 전류, 낮은 정적 손실 및 매우 낮은 열 저항을 제공합니다.
용접 다이오드는 경량 패키지, 얇고 밀폐된 세라믹 하우징으로 제공됩니다. 산업 표준 설계 하우징은 기존 장비에 쉽게 설치할 수 있게 해줍니다.
용접 다이오드의 특징: 압력 접촉이 있는 캡슐형 금속-세라믹 패키지 또는 외부 케이스가 없는 슬림 패키지, 중간 전압, 슬림 패키지를 위한 고전류 정류 다이오드로 낮은 열 저항, 낮은 전력 소모 및 낮은 열 저항, 특히 수냉식에 적합, 병렬 연결을 위한 전방 선택 가능.
용접 다이오드 시리즈는 다음과 같은 특징을 가지고 있습니다: 높은 평균 전방 전류를 전달할 수 있어 병렬 장치의 수를 줄일 수 있습니다; 전기 및 열 사이클링에 대한 높은 저항으로 긴 서비스 수명을 보장합니다; 최소 정적 손실; 높은 최대 접합 온도(Tjmax)는 동일한 냉각 시스템으로 더 높은 전류를 전달할 수 있습니다; 양면 냉각 가능성; 고전류 정류기를 위한 최적화; 매우 낮은 열 저항; 중고주파 용접 장비를 위한 설계.
Rectifier Diodes AS ENERGITM는 다음과 같은 특징을 가집니다: 낮은 정적 및 동적 손실, 높은 VRSM/VRRM 값, 다양한 산업에서 장치 사용 경험, 100에서 9000V까지의 전압 범위 및 100에서 7500A까지의 전류 범위, 열 및 전기 사이클링에 대한 높은 저항.
당사는 구매일로부터 2년의 품질 보증을 제공합니다. 다이오드를 공급할 때 필요 시 기술 사양서와 적합성 인증서를 제공합니다.
용접 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
용접 다이오드 파워렉스 및 대체품의 일반 사양
| 유형 | IF(AV)M (Tcase) |
VRRM | IFSM | I2t | VF(T0) | rF | Tvj max | Rth (j-c) |
Fm | 개요, 치수 ØDxØdxH | 교체 AS ENERGITM |
데이터 시트 |
| A (ºC) | V | kA | kA2·s | V | mΩ | ºC | ºC/W | kN | mm | |||
| R9XSMD0475 | 7450 (40) | 400 | 42 | 8820 | 0.72 | 0.0308 | 175 | 0.009 | 22.2-26.7 | 59x49x5 | A-DWR9XSMD0475 |  |
| RAXMGC0412 | 12000 (79) | 400 | 57.3 | 16416 | 0.977 | - | 175 | 0.005 | 40-48.9 | 65x58x5 | A-DWRAXMGC0412 | |
용접 다이오드용 부품 번호 안내서:
| A | - | DW | R9XSMD | 04 | 75 |
| A | – |  AS ENERGITM |
| DWY | – | 제품 그룹: 용접 다이오드. |
| R9XSMD | – | 부품 번호. |
| 04 | – | VRRM = 400 V. |
| 75 | – | IF(AV) = 7450 A. |
고전력 반도체 AS ENERGITM
당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.
파워 사이리스터, 다이오드, 모듈 구입에 관한 질문은 다음 주소로 이메일 요청을 보내주십시오.:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

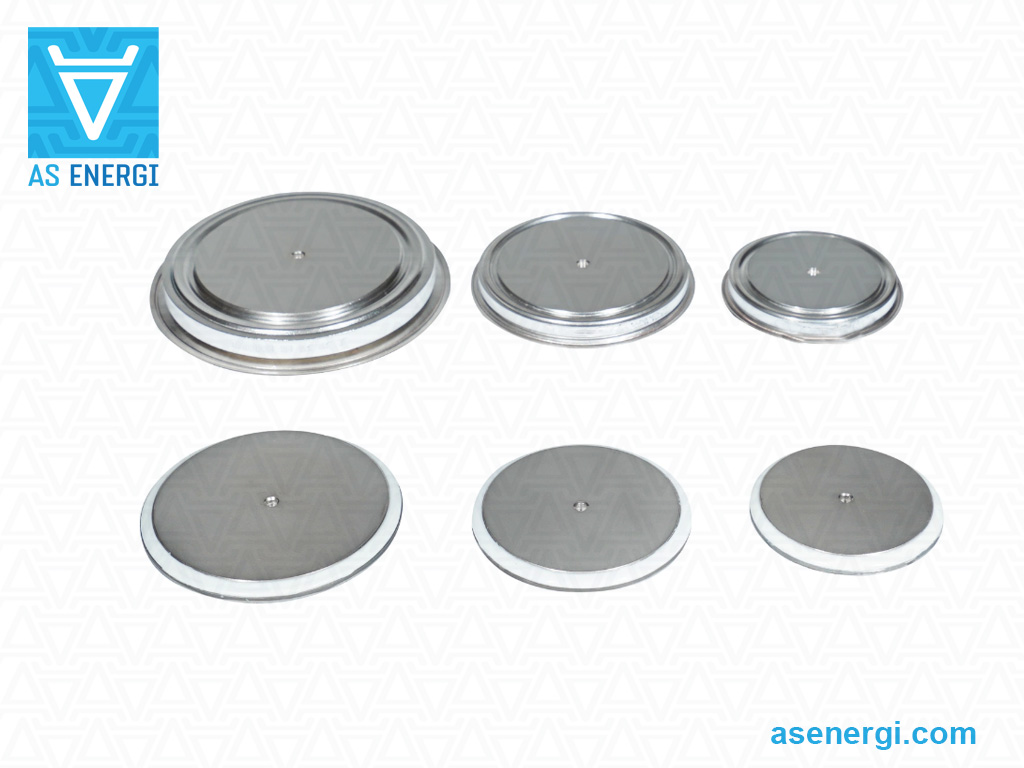

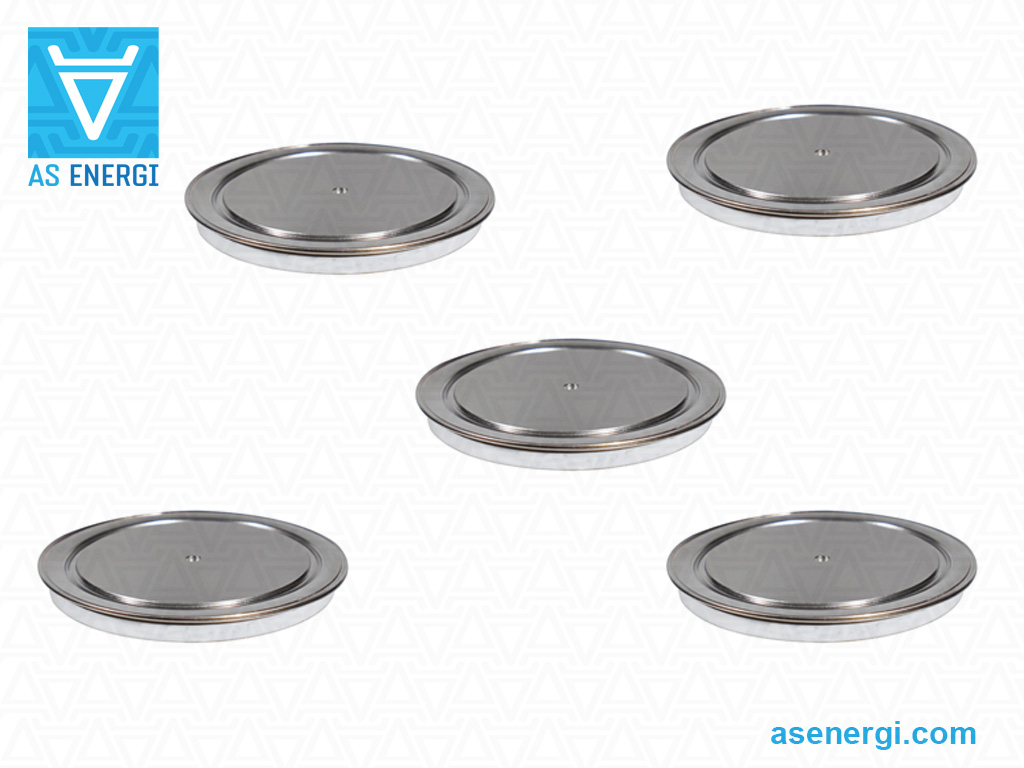

용접 다이오드 사진:
디스크형 전원 정류 다이오드에 대한 설치 권장 사항:
다이오드와 쿨러의 맞닿은 표면 간 열 전달 및 전기 접촉의 신뢰성은 적절한 토크 (조임 힘)에 의해 전체 온도 범위에서 보장됩니다.
조립 전에 시각적 검사 (1)를 통해 접촉 표면에 기계적 손상이 없는지 확인하고, 알콜로 닦아냅니다 (2) (톨루엔, 가솔린, 아세톤).
검사 후, 현재 접촉 부위(리드)를 고정하고, 구조물 정렬을 고정하기 위해 핀을 설치합니다.
열 전달 파라미터를 개선하기 위해, 조립 전 얇은 실리콘 열전도성 페이스트를 도포 (3)하는 것이 권장되며, 이는 설치에 필수적인 조건은 아닙니다.
다이오드를 (3) 설치한 후, 쿨러의 두 번째 부품, 유리 섬유 절연체 및 추력 와셔를 설치합니다.
트래버스를 (4) 통과시킨 후, 너트를 고르게 조입니다. 접촉 표면의 정렬 및 고르기를 확인하세요.
부품이 충분히 조여져 있지만 이동 가능한 경우, 쿨러를 평평한 표면에 놓고 전체 인접 평면의 평행도 허용 오차를 (5) 확인하는 것이 좋습니다.
각 너트를 차례대로 조입니다 (약 1/4회전), 끝까지 조이세요 (6). 트래버스의 처짐 정도가 달성된 조임 힘이 요구되는 힘과 일치하는지 판단합니다.
설치 후, 패스너(너트 및 와셔)는 부식에 대해 추가로 고정해야 합니다.
전원 다이오드에 대한 팁 및 권장 사항:
전력 다이오드는 모든 매개변수에서 한계 부하로 장기간 운전해서는 안 됩니다. 이 경우, 안전 계수는 장치의 요구되는 신뢰도 수준에 의해 결정됩니다.
고장난 전력 다이오드는 교체되는 다이오드의 매개변수와 일치하는 다이오드로 교체해야 합니다.
고온 환경에서 작동할 때는 초냉각이 제공되어야 합니다.
전력 다이오드와 쿨러는 적절한 열 방출을 보장하기 위해 먼지와 오염물질을 제거하는 주기적인 청소가 권장됩니다.
인덕티브 전류 분배기(종종 비틀린 토로이드 와이어)는 병렬로 연결된 전력 다이오드 간의 전류 균등화를 위해 사용해야 합니다. 가장 일반적인 연결 방법은 폐회로, 공통 코일 회로 또는 전력 다이오드입니다. 이 경우 전류 분배기의 효율성은 자기 와이어의 단면적에 의해 결정됩니다.
전력 다이오드가 직렬로 연결될 때 전압 불균형을 방지하기 위해 각 다이오드와 병렬로 연결된 샌트 저항기를 사용합니다. 과도 조건에서 전압 균등화는 각 다이오드에 병렬로 커패시터를 연결하여 제공됩니다.
운전 중 고전압 상태에서 전력 다이오드를 만지는 것은 엄격히 금지됩니다.
AS ENERGI를 선택하는 이유TM
- 반도체 실리콘 칩 생산을 포함한 자체 생산 시설
- 유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
- 반도체 산업에서 20년 이상의 경험
- 50개 이상의 국가에서 신뢰받는 고객
- 10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
- 다른 제조사의 제품에 대한 대체품을 생산
- 보증된 인증 품질, 운영 보증 기간 - 2년
품질 보증
당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.
각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.
파트너십 지역
AS ENERGITM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.
물류 및 배송
당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.
AS ENERGITM 반도체 제조
당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.
전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
주요 제품:
