(EN)사이리스터 다이오드 모듈 SKKH, 세미팩
모듈 SKKH 세미크론은 반도체(스위치 2개)의 이중 토폴로지(사이리스터-다이오드 유형)를 사용한 모놀리식 설계입니다. 최대 570A의 부하와 최대 2200V의 역 펄스 전압이 있는 DC 및 AC 회로에 사용됩니다.
사이리스터 다이오드 모듈 AMKH AS ENERGITM는 SKKH 세미크론의 대체, 동급 및 대체 반도체 장치입니다.
SCR 모듈은 산업 표준 하우징인 세미팩에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.
세미팩 제품군은 세 가지 내부 구조로 구성되어 있습니다:
납땜 구조(세미팩 1) - 납땜 층으로 접점이 형성됩니다.;
본드 구조(세미팩 0, 2, 3) - 칩의 상부 전극과 DBC 사이의 연결은 본드 와이어로 구현됩니다.;
압력 접점 구조(세미팩 3, 4, 5, 6) - 압력에 의해 접점이 형성되며 납땜 없이 조립됩니다.
메인(전원) 단자는 케이스 상단에 있으며 1, 2, 3(공통 양극-음극, 음극, 양극)으로 표시되어 있습니다. 제어 단자는 4(K1), 5(G1)로 표시되어 있습니다.
SKKH 사이리스터 다이오드 모듈은 전력 및 제어 장치, 전력 조정기, AC 조정기, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비, AC 컨버터용 정류기 등 다양한 전력 장비에 사용됩니다.
당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.
사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
하우징 사이리스터 다이오드 모듈 SKKH

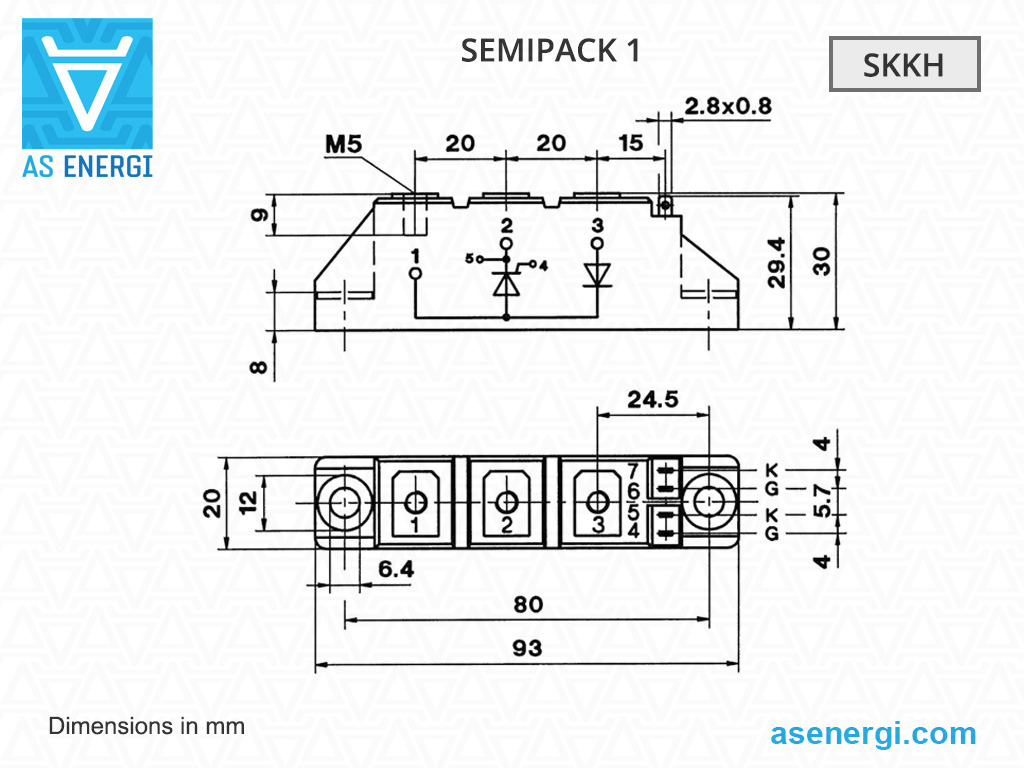

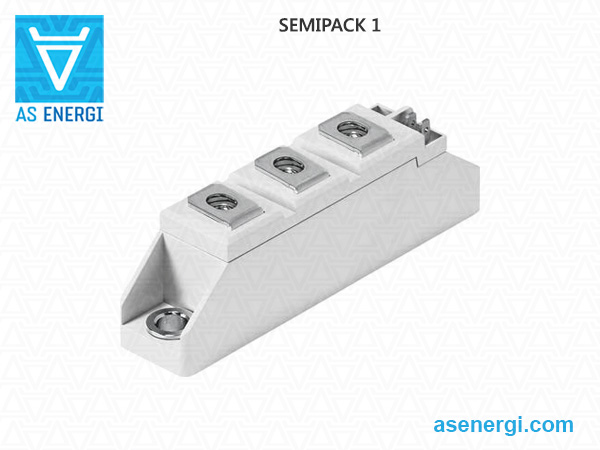

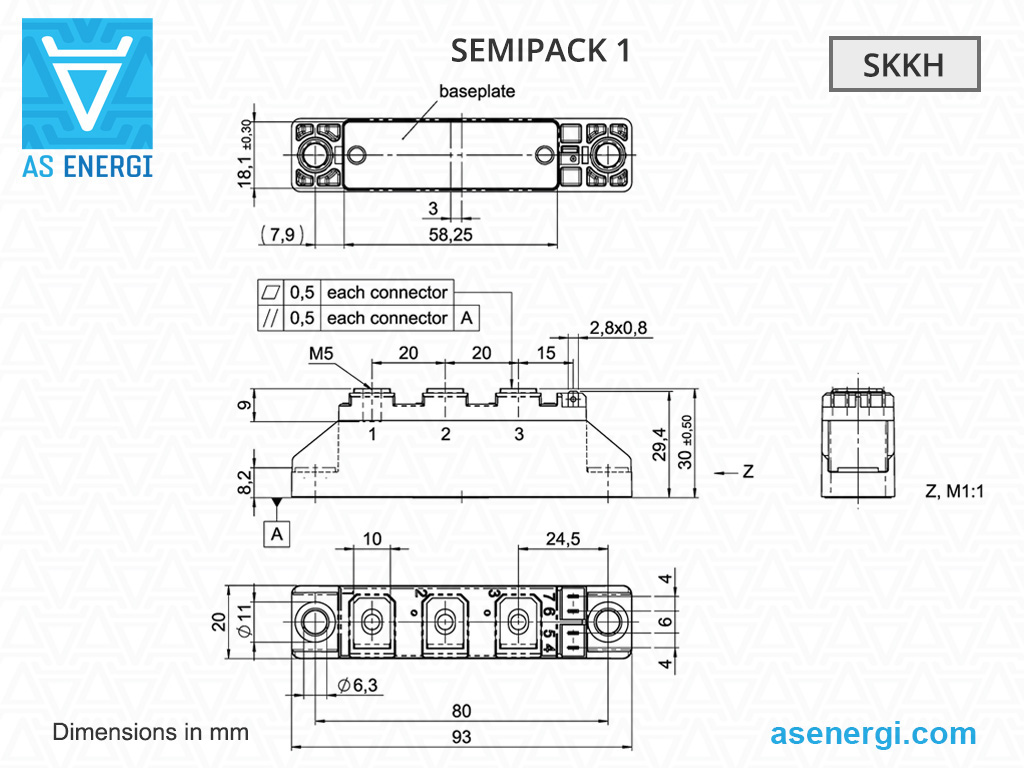

세미팩 1 |

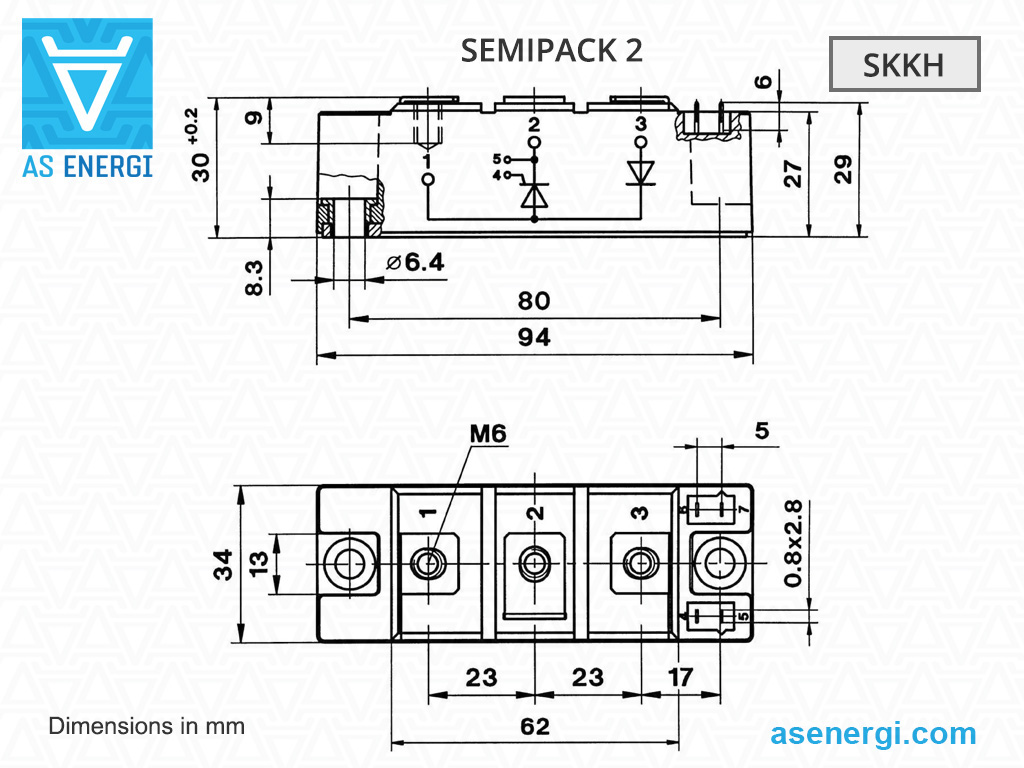

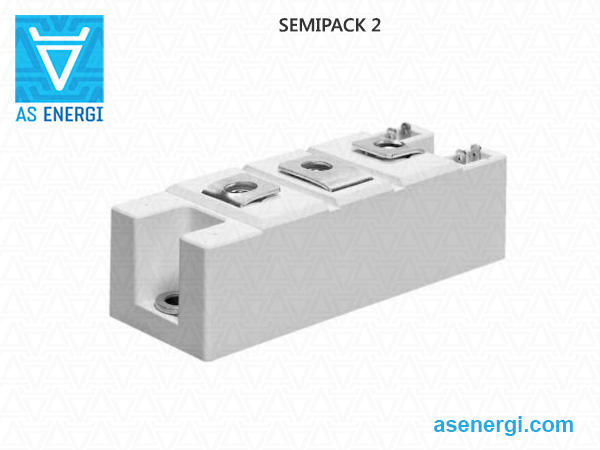

세미팩 2 |

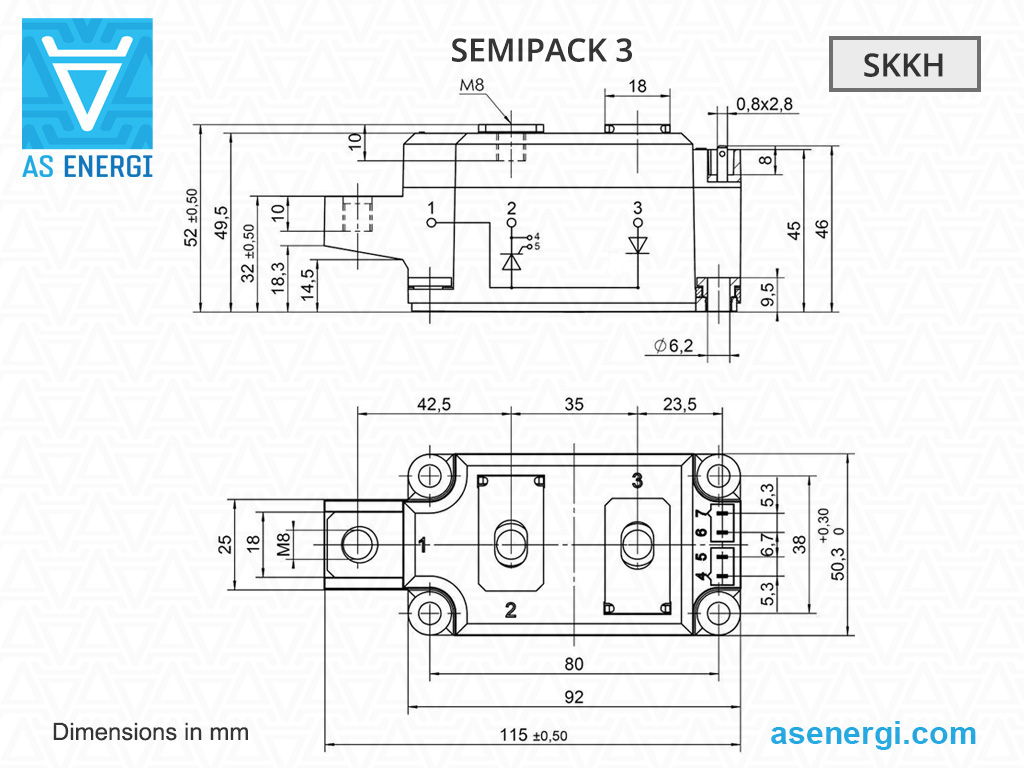

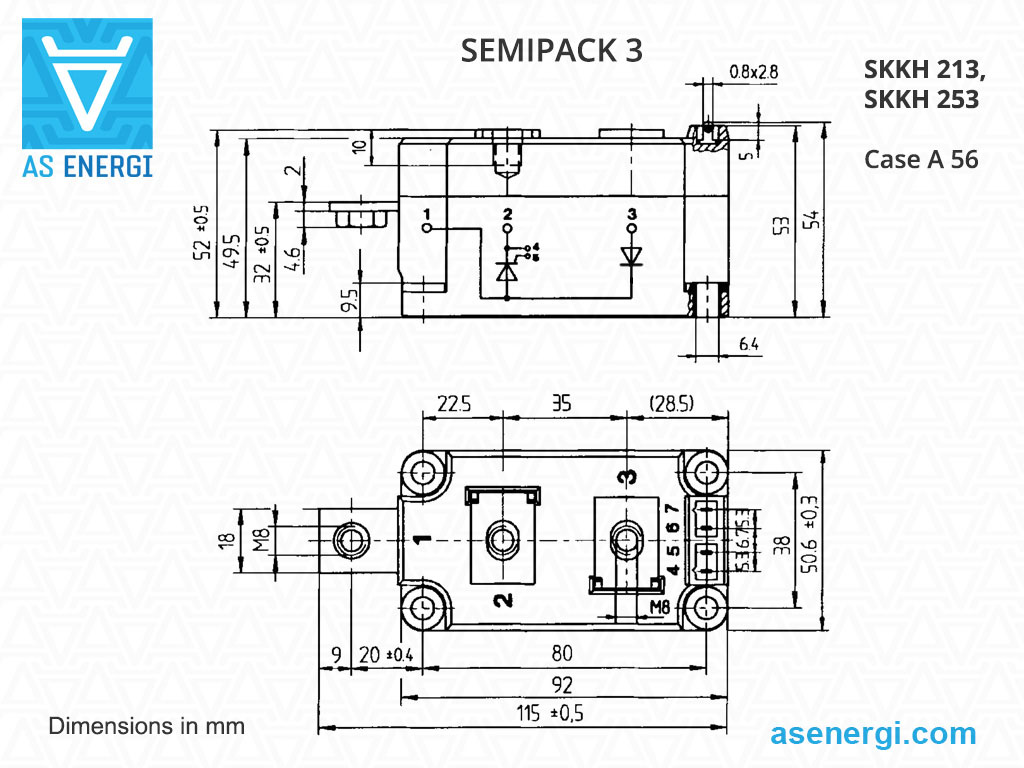

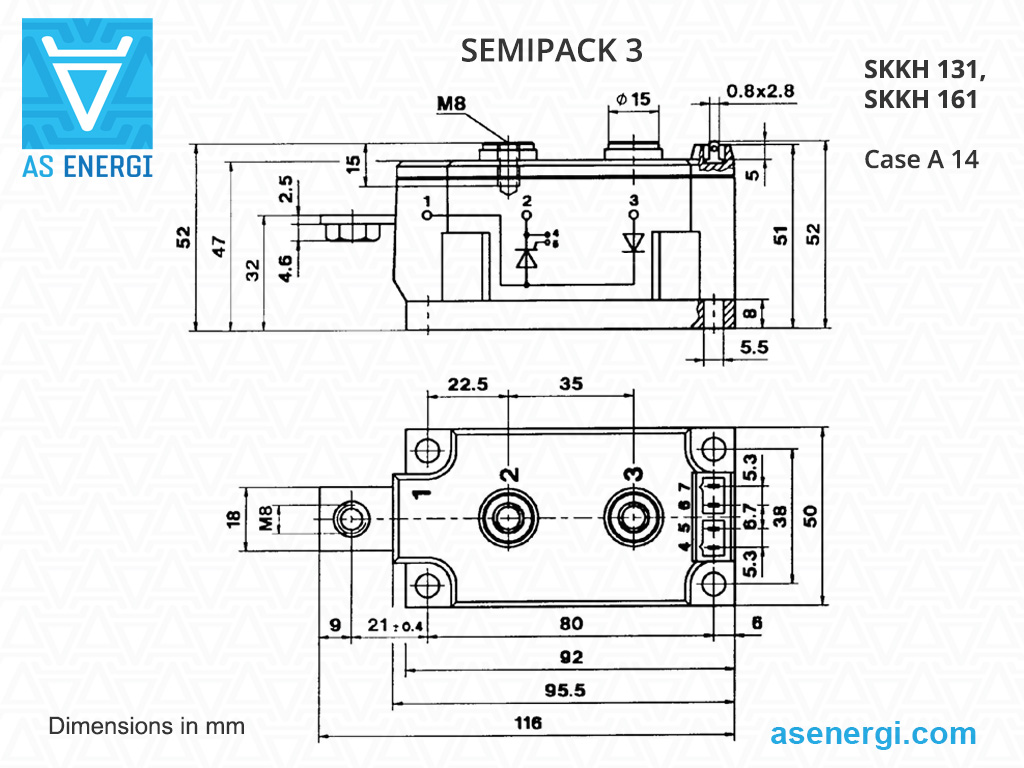

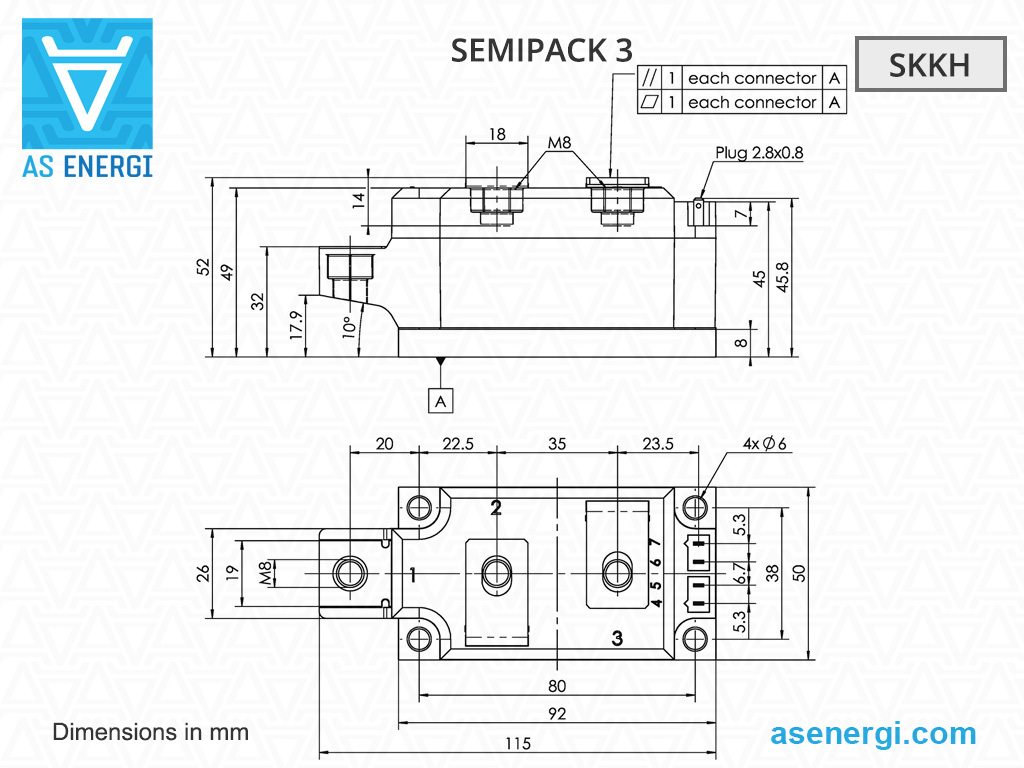

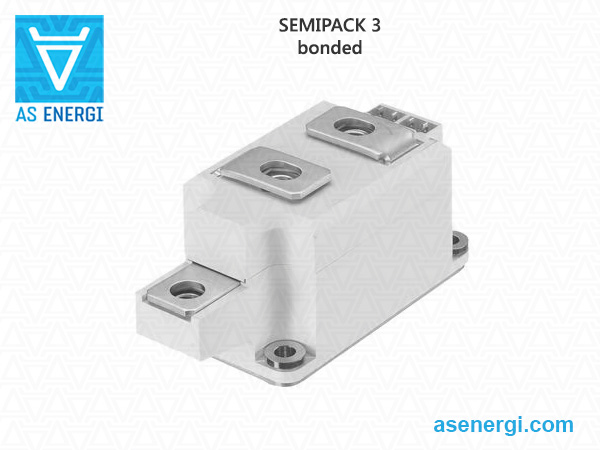

세미팩 3 보세 |

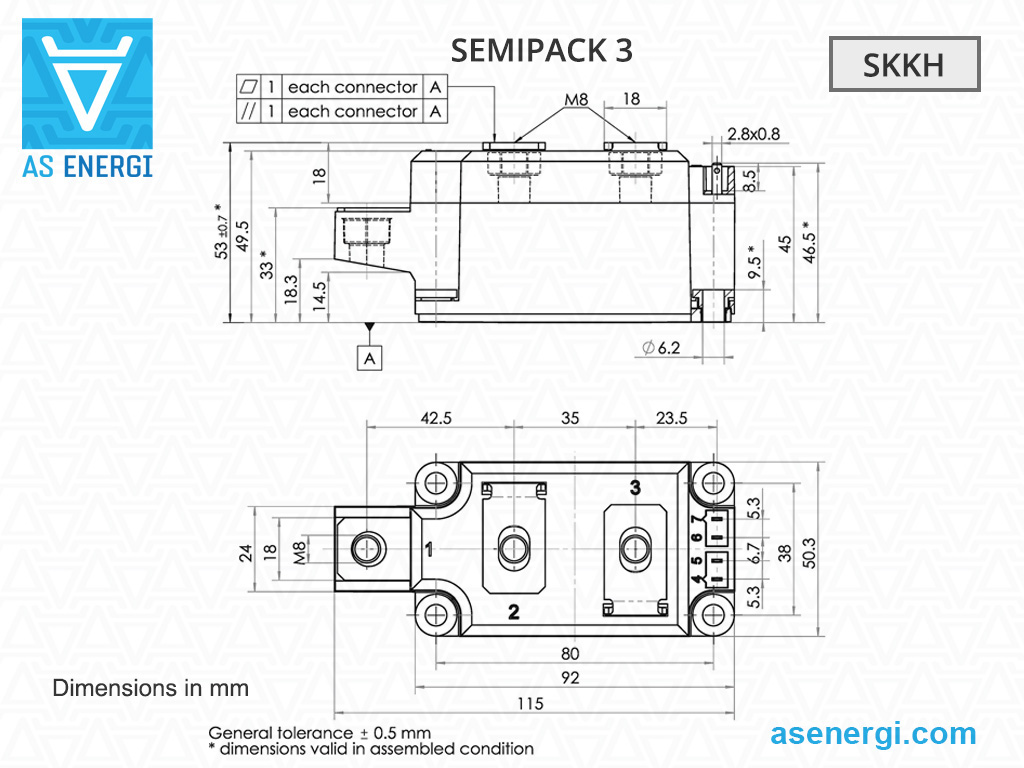

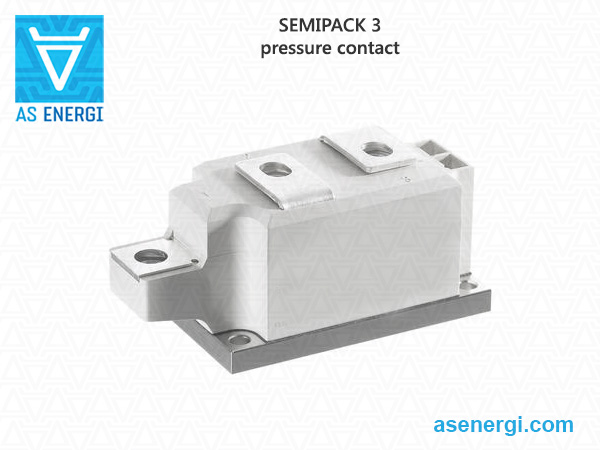

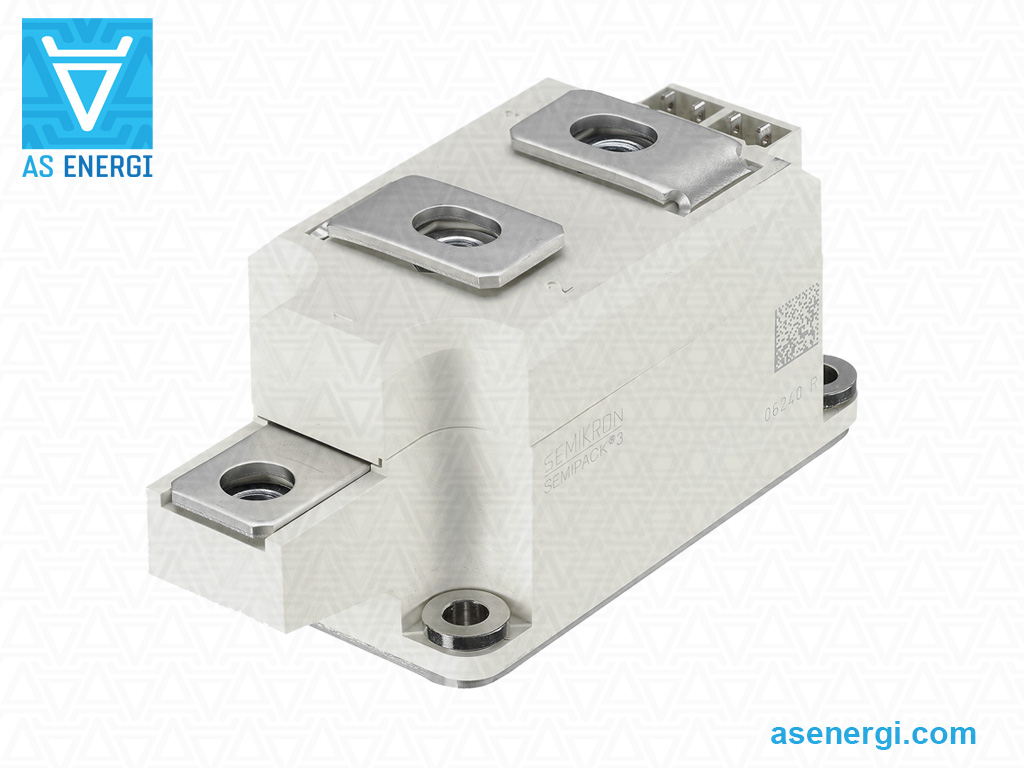

세미팩 3 압력 접촉 |

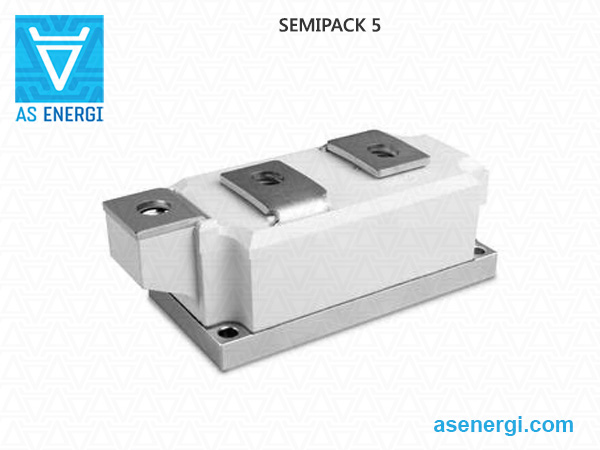

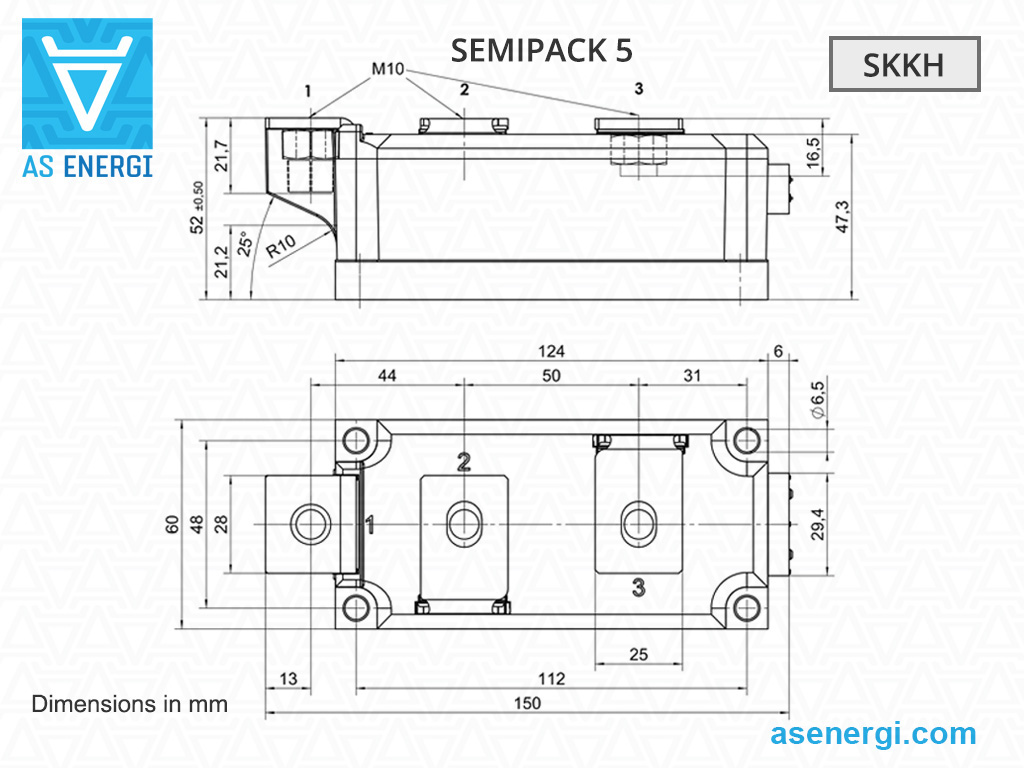

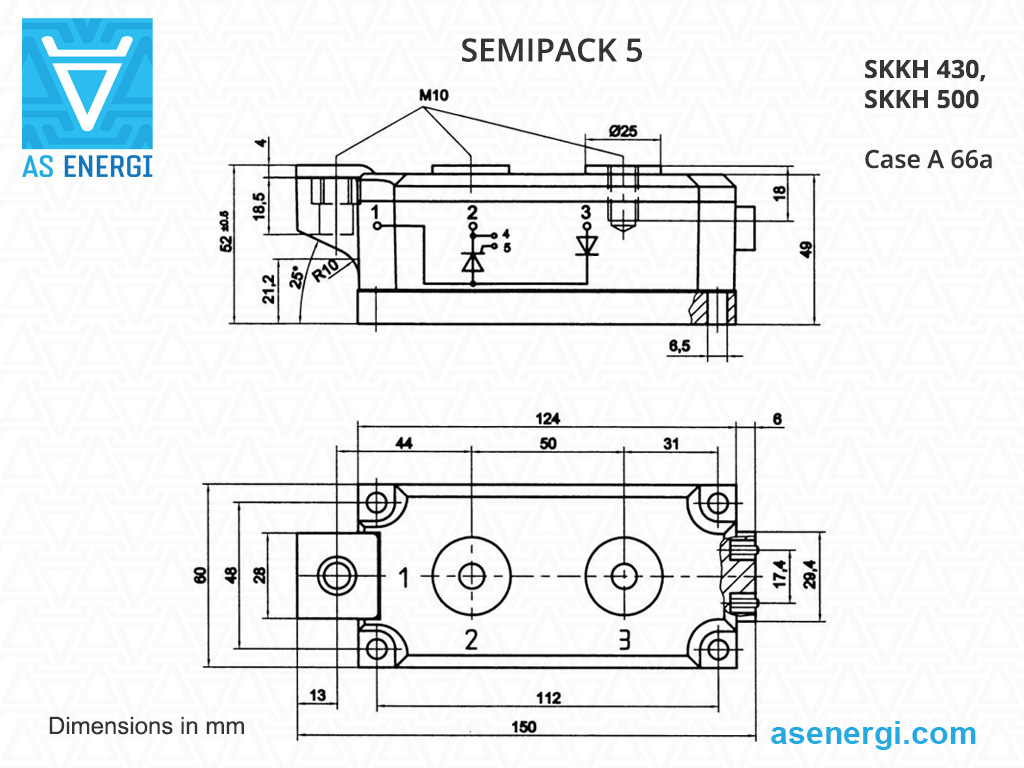

세미팩 5 |
사이리스터 다이오드 모듈 SKKH의 일반 사양
| 시리즈 | 유형 | ITAV/IFAV (TC=85ºC) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (per chip) |
W | 패키지, 치수 L×B×H |
데이터시트 |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| 세미팩 1 | |||||||||||||
| SKKH 27 | SKKH 27/08E | 25 | 800-1800 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | 세미팩 1 93x20x30 |
 |
| SKKH 27/12E | |||||||||||||
| SKKH 27/14E | |||||||||||||
| SKKH 27/16E | |||||||||||||
| SKKH 27/18E | |||||||||||||
| SKKH 42 | SKKH 42/08E | 40 | 800-1800 | 850 | 3.60 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 42/12E | |||||||||||||
| SKKH 42/14E | |||||||||||||
| SKKH 42/16E | |||||||||||||
| SKKH 42/18E | |||||||||||||
| SKKH 57 | SKKH 57/08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 57/12E | |||||||||||||
| SKKH 57/14E | |||||||||||||
| SKKH 57/16E | |||||||||||||
| SKKH 57/18E | |||||||||||||
| SKKH 57 H4 | SKKH 57/20E H4 | 50 | 2000-2200 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 57/22E H4 | |||||||||||||
| SKKH 58 | SKKH 58/16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | 세미팩 1 93x20x30 |
|
| SKKH 72 | SKKH 72/08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 72/12E | |||||||||||||
| SKKH 72/14E | |||||||||||||
| SKKH 72/16E | |||||||||||||
| SKKH 72/18E | |||||||||||||
| SKKH 72 H4 | SKKH 72/20E H4 | 70 | 2000-2200 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 72/22E H4 | |||||||||||||
| SKKH 92 | SKKH 92/08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 92/12E | |||||||||||||
| SKKH 92/14E | |||||||||||||
| SKKH 92/16E | |||||||||||||
| SKKH 92/18E | |||||||||||||
| SKKH 106 | SKKH 106/08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 106/12E | |||||||||||||
| SKKH 106/14E | |||||||||||||
| SKKH 106/16E | |||||||||||||
| SKKH 106/18E | |||||||||||||
| SKKH 107 | SKKH 107/16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | 세미팩 1 93x20x30 |
|
| 세미팩 2 | |||||||||||||
| SKKH 122 | SKKH 122/08E | 129 | 800-1800 | 3200 | 51.2 | 0.85 | 2.0 | 120 | 125 | 0.21 | 165 | 세미팩 2 94x34x30 |
|
| SKKH 122/12E | |||||||||||||
| SKKH 122/14E | |||||||||||||
| SKKH 122/16E | |||||||||||||
| SKKH 122/18E | |||||||||||||
| SKKH 132 | SKKH 132/08E | 137 | 800-1800 | 4000 | 80 | 1.00 | 1.6 | 150 | 125 | 0.21 | 165 | 세미팩 2 94x34x30 |
|
| SKKH 132/12E | |||||||||||||
| SKKH 132/14E | |||||||||||||
| SKKH 132/16E | |||||||||||||
| SKKH 132/18E | |||||||||||||
| SKKH 132 H4 | SKKH 132/20E H4 | 128 | 2000-2200 | 3800 | 72 | 1.10 | 2.0 | 150 | 125 | 0.18 | 175 | 세미팩 2 94x34x30 |
|
| SKKH 132/22E H4 | |||||||||||||
| SKKH 162 | SKKH 162/08E | 156 | 800-1800 | 5000 | 125 | 0.85 | 1.5 | 150 | 125 | 0.18 | 165 | 세미팩 2 94x34x30 |
|
| SKKH 162/12E | |||||||||||||
| SKKH 162/14E | |||||||||||||
| SKKH 162/16E | |||||||||||||
| SKKH 162/18E | |||||||||||||
| SKKH 162 H4 | SKKH 162/20E H4 | 143 | 2000-2200 | 4800 | 115 | 0.95 | 2.0 | 150 | 125 | 0.17 | 175 | 세미팩 2 94x34x30 |
|
| SKKH 162/22E H4 | |||||||||||||
| SKKH 172 | SKKH 172/16E | 175 | 1600-1800 | 5000 | 125 | 0.83 | 1.3 | 175 | 125 | 0.164 | 165 | 세미팩 2 94x34x30 |
|
| SKKH 172/18E | |||||||||||||
| SKKH 215 | SKKH 215/16E | 215 | 1600-1800 | 5700 | 162.5 | 0.85 | 1.2 | 150 | 125 | 0.125 | 165 | 세미팩 2 94x34x30 |
|
| SKKH 215/18E | |
||||||||||||

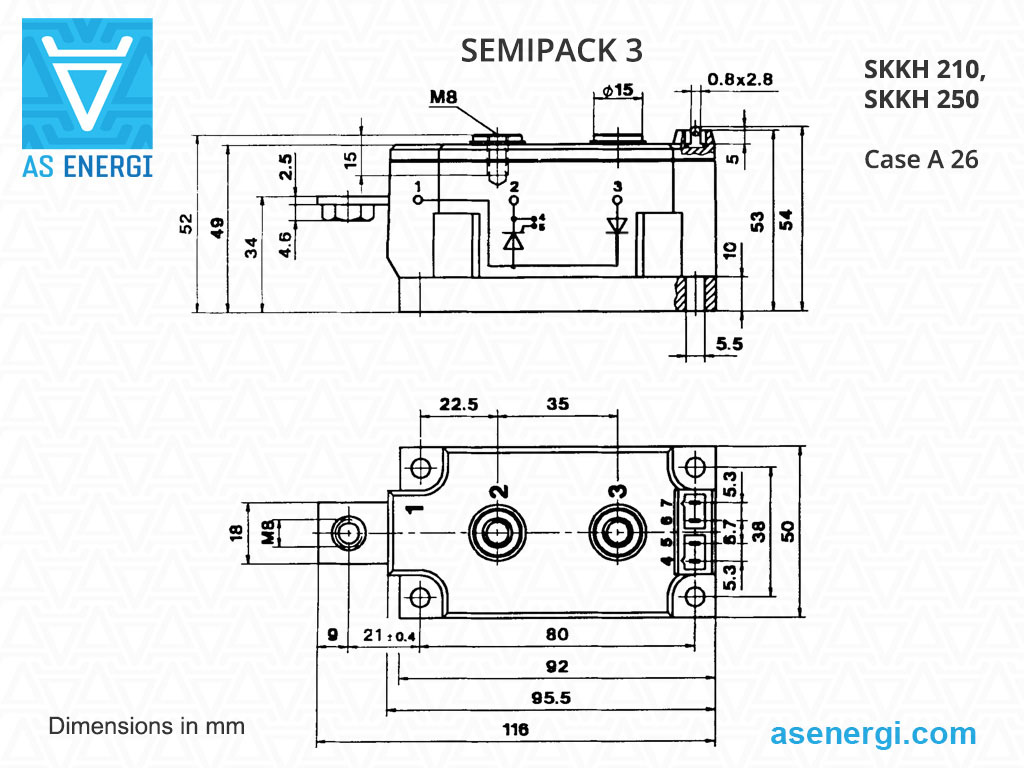

| 세미팩 3 | |||||||||||||
| SKKH 250 | SKKH 250/08E | 250 | 800-1800 | 8000 | 405 | 0.93 | 0.45 | 150 | 130 | 0.15 | 600 | 세미팩 3 115x50x52 |
|
| SKKH 250/12E | |||||||||||||
| SKKH 250/14E | |||||||||||||
| SKKH 250/16E | |||||||||||||
| SKKH 250/18E | |||||||||||||
| SKKH 273 | SKKH 273/12E | 273 | 1200-1800 | 8000 | 320 | 0.90 | 0.92 | 150 | 130 | 0.108 | 410 | 세미팩 3 115x50x52 |
|
| SKKH 273/16E | |||||||||||||
| SKKH 273/18E | |||||||||||||
| SKKH 280 H4 | SKKH 280/20E H4 | 252 | 2000-2200 | 7500 | 281 | 0.90 | 0.75 | 150 | 125 | 0.116 | 600 | 세미팩 3 115x50x52 |
|
| SKKH 280/22E H4 | |
||||||||||||
| SKKH 323 | SKKH 323/12E | 320 | 1200-1800 | 8200 | 336 | 0.81 | 0.85 | 150 | 130 | 0.095 | 410 | 세미팩 3 115x50x52 |
|
| SKKH 323/16E | |
||||||||||||
| SKKH 323/18E | |
||||||||||||
| SKKH 330 | SKKH 330/08E | 305 | 800-1800 | 8000 | 320 | 0.80 | 0.60 | 150 | 130 | 0.116 | 600 | 세미팩 3 115x50x52 |
|
| SKKH 330/12E | |||||||||||||
| SKKH 330/16E | |||||||||||||
| SKKH 330/18E | |||||||||||||
| 세미팩 5 | |||||||||||||
| SKKH 460 | SKKH 460/16E | 460 | 1600-2200 | 15500 | 1200 | 0.88 | 0.45 | 200 | 130 | 0.074 | 1400 | 세미팩 5 150x60x52 |
|
| SKKH 460/22E H4 | |||||||||||||
| SKKH 570 | SKKH 570/12E | 570 | 1200-1800 | 15500 | 1200 | 0.78 | 0.32 | 200 | 135 | 0.072 | 1400 | 세미팩 5 150x60x52 |
|
| SKKH 570/16E | |
||||||||||||
| SKKH 570/18E | |
||||||||||||
기타 시리즈 사이리스터 다이오드 모듈 SKKH, 일반 사양
| 시리즈 | 유형 | ITAV/IFAV (TCASE) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (per chip) |
W | 패키지, 치수 L×B×H |
데이터시트 |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| 세미팩 1 | |||||||||||||
| SKKH 26 | SKKH 26/06D | 25 (85ºC) 32 (68ºC) |
400-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 26/08D | |||||||||||||
| SKKH 26/12E | |||||||||||||
| SKKH 26/14E | |||||||||||||
| SKKH 26/16E | |||||||||||||
| SKKH 41 | SKKH 41/06D | 40 (85ºC) 48 (74ºC) |
400-1800 | 850 | 3.6 | 1.0 | 4.5 | 80 | 125 | 0.69 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 41/08D | |||||||||||||
| SKKH 41/12E | |||||||||||||
| SKKH 41/14E | |||||||||||||
| SKKH 41/16E | |||||||||||||
| SKKH 41/18E | |||||||||||||
| SKKH 56 | SKKH 56/06D | 55 (80ºC) 50 (85ºC) |
400-1800 | 1250 | 8.0 | 0.9 | 3.5 | 80 | 125 | 0.60 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 56/08D | |||||||||||||
| SKKH 56/12E | |||||||||||||
| SKKH 56/14E | |||||||||||||
| SKKH 56/16E | |||||||||||||
| SKKH 56/18E | |||||||||||||
| SKKH 71 | SKKH 71/08D | 70 (85ºC) 50 (100ºC) |
800-1800 | 1450 | 10.5 | 0.9 | 3.5 | 80 | 125 | 0.37 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 71/12E | |||||||||||||
| SKKH 71/14E | |||||||||||||
| SKKH 71/16E | |||||||||||||
| SKKH 71/18E | |||||||||||||
| SKKH 91 | SKKH 91/06D | 95 (85ºC) 68 (100ºC) |
400-1800 | 1750 | 15 | 0.9 | 2.0 | 100 | 125 | 0.30 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 91/08D | |||||||||||||
| SKKH 91/12E | |||||||||||||
| SKKH 91/14E | |||||||||||||
| SKKH 91/16E | |||||||||||||
| SKKH 91/18E | |||||||||||||
| SKKH 105 | SKKH 105/08D | 106 (85ºC) 78 (100ºC) |
400-1800 | 1900 | 18 | 0.9 | 2.0 | 100 | 130 | 0.30 | 95 | 세미팩 1 93x20x30 |
|
| SKKH 105/12E | |||||||||||||
| SKKH 105/14E | |||||||||||||
| SKKH 105/16E | |||||||||||||
| SKKH 105/18E | |||||||||||||
| 세미팩 3 | |||||||||||||
| SKKH 131 | SKKH 131/08D | 130 (92ºC) 150 (85ºC) |
800-2200 | 4000 | 80 | 1.0 | 1.4 | 150 | 130 | 0.20 | 820 | 세미팩 3 115x50x52 |
|
| SKKH 131/12E | |||||||||||||
| SKKH 131/14E | |||||||||||||
| SKKH 131/16E | |||||||||||||
| SKKH 131/18E | |||||||||||||
| SKKH 131/20E | |||||||||||||
| SKKH 131/22E | |||||||||||||
| SKKH 161 | SKKH 161/08D | 160 (85ºC) 172 (81ºC) |
800-1800 | 5000 | 125 | 1.0 | 1.0 | 150 | 130 | 0.20 | 820 | 세미팩 3 115x50x52 |
|
| SKKH 161/12E | |||||||||||||
| SKKH 161/14E | |||||||||||||
| SKKH 161/16E | |||||||||||||
| SKKH 161/18E | |||||||||||||
| SKKH 210 | SKKH 210/12E | 210 (90ºC) 220 (88ºC) |
1200-2200 | 7500 | 281 | 0.95 | 0.6 | 150 | 130 | 0.15 | 940 | 세미팩 3 115x50x52 |
|
| SKKH 210/14E | |||||||||||||
| SKKH 210/16E | |||||||||||||
| SKKH 210/18E | |||||||||||||
| SKKH 210/20E | |||||||||||||
| SKKH 210/22E | |||||||||||||
| SKKH 213 | SKKH 213/12E | 213 (90ºC) 230 (85ºC) |
800-2200 | 7500 | 281 | 0.95 | 1.3 | 150 | 130 | 0.115 | 430 | 세미팩 3 115x50x52 |
|
| SKKH 213/14E | |||||||||||||
| SKKH 213/16E | |||||||||||||
| SKKH 213/18E | |||||||||||||
| SKKH 253 | SKKH 253/08D | 253 (85ºC) 191 (100ºC) |
800-1800 | 8000 | 320 | 0.85 | 1.1 | 150 | 130 | 0.115 | 430 | 세미팩 3 115x50x52 |
|
| SKKH 253/12E | |||||||||||||
| SKKH 253/14E | |||||||||||||
| SKKH 253/16E | |||||||||||||
| SKKH 253/18E | |||||||||||||
| 세미팩 5 | |||||||||||||
| SKKH 430 | SKKH 430/16E | 430 (86ºC) 305 (100ºC) |
1600-2200 | 13000 | 845 | 0.95 | 0.35 | 200 | 125 | 0.068 | 1420 | 세미팩 5 150x60x52 |
|
| SKKH 430/20E H4 | |||||||||||||
| SKKH 430/22E H4 | |||||||||||||
| SKKH 500 | SKKH 500/08E | 500 (89ºC) 390 (100ºC) |
800-1800 | 15000 | 1125 | 0.925 | 0.27 | 200 | 130 | 0.065 | 1420 | 세미팩 5 150x60x52 |
|
| SKKH 500/12E | |||||||||||||
| SKKH 500/14E | |||||||||||||
| SKKH 500/16E | |||||||||||||
| SKKH 500/18E | |||||||||||||
모듈 SKKH의 부품 번호 가이드:
| SK | KH | 280 | / | 22 | E | H4 |
| SK | – | 세미크론 구성 요소. |
| KH | – | 내부 연결 토폴로지: 사이리스터-다이오드. |
| 280 | – | 정격 전류 (ITAV), A. |
| 22 | – | 전압 등급 (VRRM/100). |
| E | – | DV/DT 클래스: D: 500 V/µs E: 1000 V/µs G: 2000 V/µs |
| H4 | – | 옵션(해당되는 경우, 예: H4는 Visol = 4.8kV를 의미합니다. |
전원 모듈 장착을 위한 권장 사항

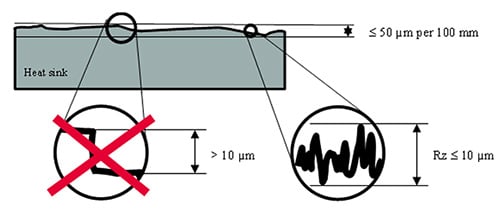

방열판 및 표면 사양, 준비하기
양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm
방열판 표면 사양 |
Applying Thermal Paste
열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 세미팩의 경우 50~100㎛ 범위의 감열 페이스트 두께를 권장합니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장하지 않습니다.
방열판 MS에 대한 장착 토크
전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 지정된 토크 값을 준수해야 합니다.
| 세미팩 1, 2 납땜 모듈 |
세미팩 3 납땜/본딩 모듈 |
세미팩 3, 4, 5 압력 접점 모듈 |
세미팩 6 압력 접점 모듈 |
|
| 장착 나사 | 2 조각 M5x18 | 4 조각 M5x18 | 4 조각 M5x20 | 4 조각 M6x20 |
| 장착 속도 | max. 300 rpm | max. 300 rpm | max. 300 rpm | max. 300 rpm |
| 사전 조임 토크 | 0.6 Nm | 0.6 Nm | 0.6 Nm | 0.6 Nm |
| 최종 토크 MS | 4.25–5.75 Nm | 4.25–5.75 Nm | 4.25–5.75 Nm | 5.1–6.9 Nm |
토크를 미리 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

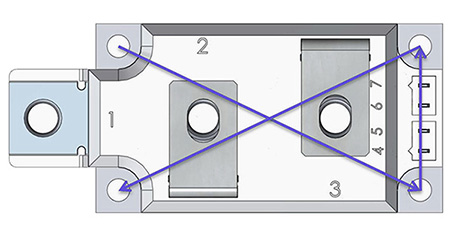

나사는 지정된 토크 값 MS에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.
설치 순서 예시 |
