SKKH 460/16E - 티리스터 다이오드 모듈 세미크론 (460A 1600V)

세미크론 제품 유형	SKKH 460/16E
평균 순방향 전류, I_TAV/I_FAV (T_case)	460A (85ºC)
전압, V_RRM/V_DRM	1600V
회로
패키지, 치수 L×B×H	SEMIPACK 5 150x60x52
데이터시트
교체 AS ENERGI^TM	AMKH 460-16E
장바구니에 담기	on request + –

세미크론 모듈 SKKH 460/16E이중 티리스터 다이오드 SCR 모듈이 표준 케이스 SEMIPACK에 내장되어 있습니다 5.

사이리스터-다이오드 모듈 AMKH 460-16E AS ENERGI^TM는 SCR 모듈 SKKH 460/16E Semikron의 대체품, 아날로그, 대체품 및 동급 반도체 장치입니다.

사이리스터 다이오드 모듈은 높은 전기 및 열 사이클링 성능이 특징이며, 이는 집중적인 작동 모드에서 높은 신뢰성과 긴 수명을 의미합니다. 사이리스터 다이오드 모듈은 산업 표준 하우징에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.

메인(전원) 단자는 케이스 상단에 있으며 1, 2, 3 (공통 양극-음극, 음극, 양극)으로 표시되어 있습니다. 제어 단자는 4(K1), 5(G1)로 표시되어 있습니다.

사이리스터 다이오드 모듈은 전력 및 제어 장치, 전력 조정기, AC 조정기, DC 모터 제어, AC 모터 소프트 스타터, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며 AC 컨버터용 정류기로도 사용됩니다.

TI의 모듈은 거의 모든 위상 제어 또는 정류기 애플리케이션을 위한 여러 듀얼 및 단일 디바이스 토폴로지로 제공됩니다.

당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

사이리스터 다이오드 모듈 SKKH 460/16E 및 교체품의 일반 사양:

사이리스터 다이오드 모듈 사양		SKKH 460/16E
최대 허용 평균 순방향 전류(케이스 온도)	I_TAV/I_FAV (T_case)	460 A (85ºC)
반복 펄스 역전압; 반복 펄스 폐쇄 상태 전압	V_RRM/V_DRM	1600 V
서지 온 상태 전류	I_TSM/I_FSM	15500 A
안전 계수	I²t	1200 kA²·s
임계 전압	V_T(TO)	0.88 V
온 상태 경사 저항	r_T	0.45 mΩ
최대 끄기 시간	t_q	200 µs
접합 온도	T_{vj max}	130 ºC
내열성, 접합부-케이스	R_th(j-c)	0.074 ºC/W
디자인(스위치)	-	이중 구성 요소
유형(회로도)	-	사이리스터 다이오드
무게	W	1400 g
패키지, 치수, mm	L×B×H	SEMIPACK 5 150x60x52
교체 AS ENERGI^TM	type	AMKH 460-16E
데이터시트	PDF

사이리스터 다이오드 모듈 AMKH용 부품 번호 안내서:

460

–

A	–	AS ENERGI^TM
M	–	반도체 유형: 모듈.
KH	–	내부 연결 토폴로지: 사이리스터-다이오드.
460	–	정격 전류 (I_TAV), A.
16	–	전압 등급 (V_RRM/100).
E	–	DV/DT 클래스: D: 500 V/µs E: 1000 V/µs G: 2000 V/µs

가능한 대체품, 아날로그, 동급 제품:

유사한 파라미터와 하우징 크기를 가진 일련의 파워 사이리스터 다이오드 모듈 목록입니다.

시리즈	I_TAV/I_FAV (T_case)	V_RRM/V_DRM	토폴로지	치수, mm	패키지	데이터시트
AMKH 460-16E	460 A (85ºC)	1600 V	티리스터 다이오드	150x60x52	5
SKKH 460/16E	460 A (85ºC)	1600 V	티리스터 다이오드	150x60x52	5

대체 시리즈 티리스터 다이오드 800A까지의 전류용 모듈도 주문 제작 가능합니다:

시리즈	I_TAV/I_FAV (T_case)	V_RRM/V_DRM	토폴로지	규격, mm	패키지	데이터 시트
MTD-630-12	630 A (85ºC)	200-1200 V	티리스터 다이오드	150x60x52	5
MTD-800-12	840 A (80ºC)	1200-1800 V	티리스터 다이오드	180x77x84	7
MTD-800-18	840 A (80ºC)	1200-1800 V	티리스터 다이오드	180x77x84	7

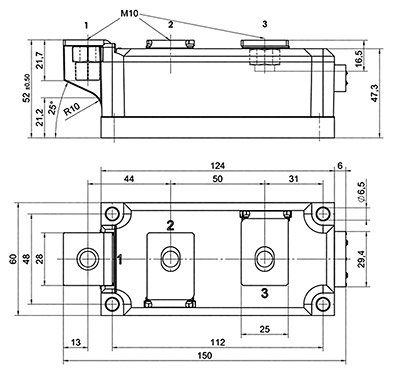

사이리스터 다이오드 모듈 SKKH 460/16E의 치수:

SEMIPACK 5

사이리스터 다이오드 모듈의 회로도:

1 (АК), 2 (К), 3 (А) – 메인(전원) 단자.

4 (K1), 5 (G1) – 제어 터미널.
