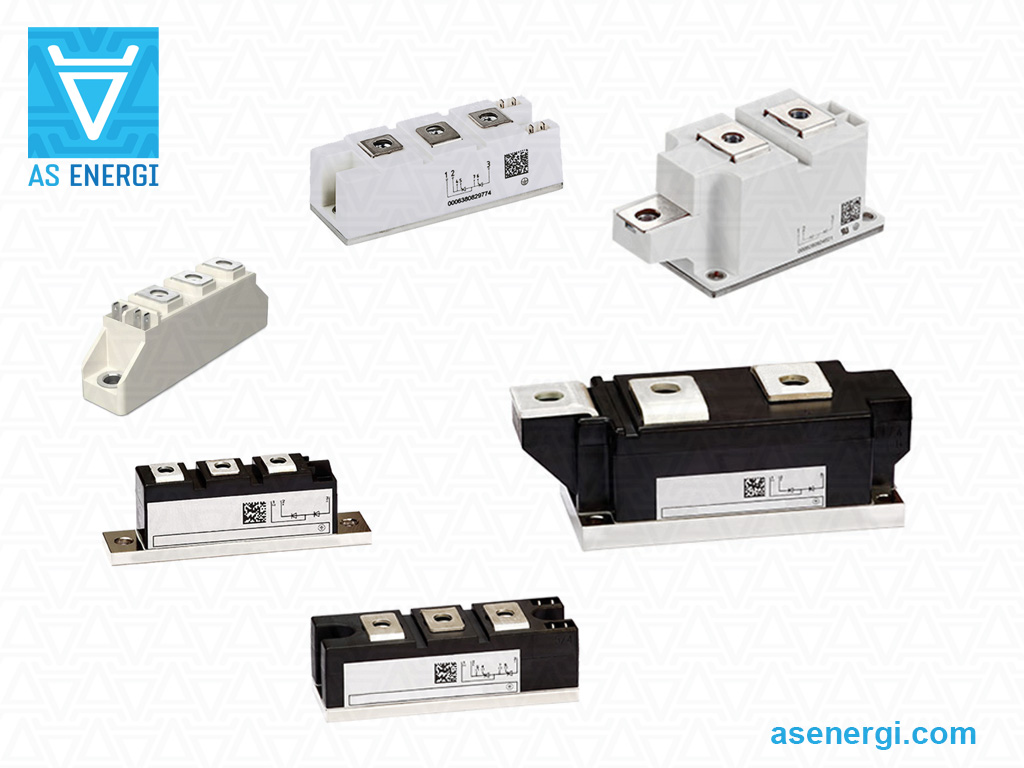

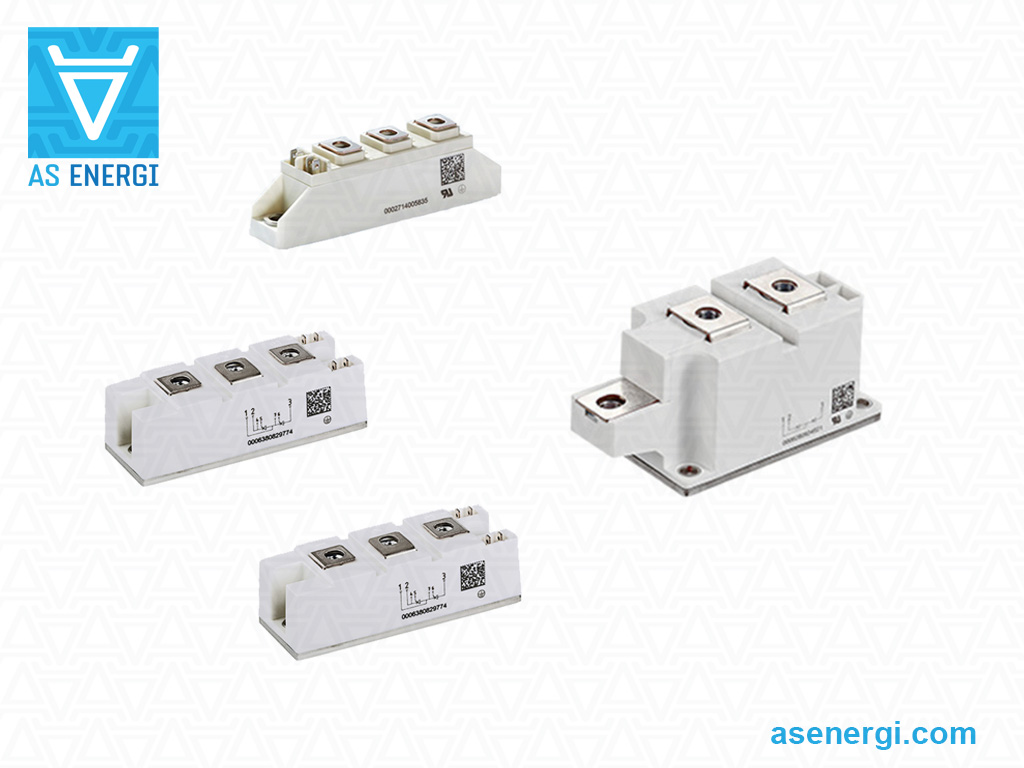

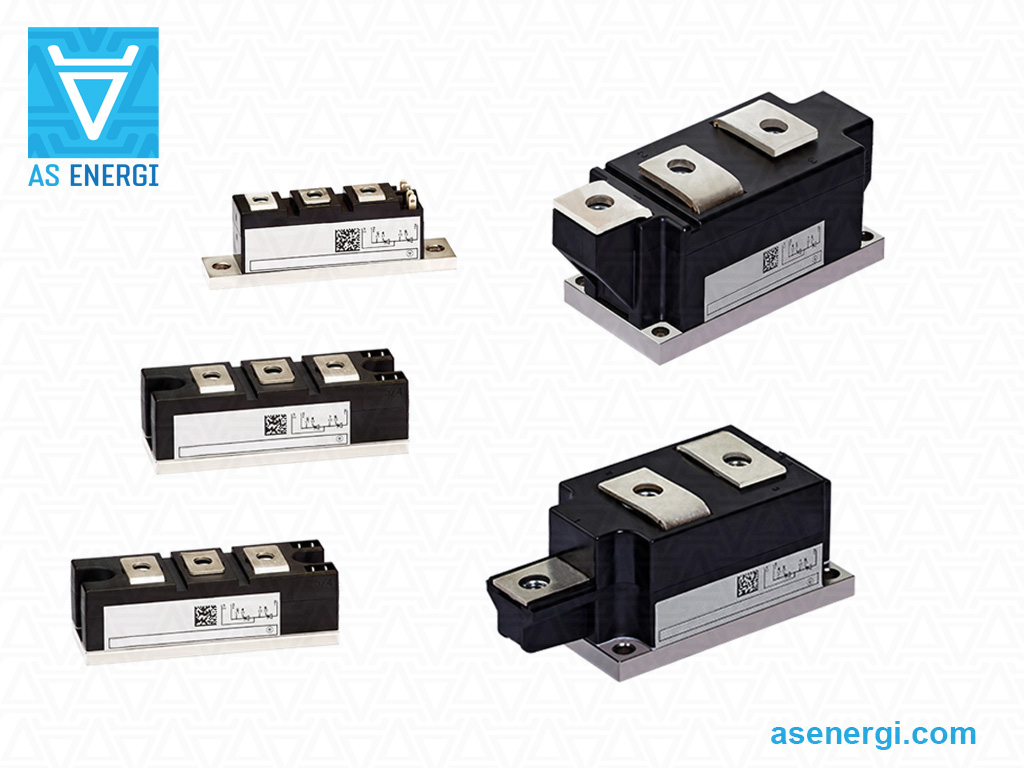

듀얼 다이오드 모듈 인피니언 교체

다이오드-다이오드 모듈은 반도체(다이오드-다이오드 타입)의 이중 토폴로지가 있는 모놀리식 설계입니다. 최대 700A의 부하와 최대 3600V의 역 펄스 전압을 가진 DC 및 AC 회로에 사용됩니다.

다이오드-다이오드 모듈 AMDD AS ENERGI^TM은 듀얼 다이오드 모듈 DD 시리즈 Infineon Technologies의 대체품, 동급 및 대체 반도체 장치입니다.

다이오드-다이오드 모듈은 표준 산업용 케이스에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.

모듈은 내부 구조가 다릅니다: 솔더링 구조 - 납땜층에 의해 접점이 형성되는 구조; 압력 접촉 구조 - 압력에 의해 접점이 형성되는 구조, 납땜 없이 조립되는 구조.

주(전원) 단자는 케이스 상단에 있으며 1, 2, 3(공통 양극-음극, 음극, 양극)으로 표시되어 있습니다.

이 모듈은 비용 및 성능 최적화 애플리케이션의 특정 요구 사항을 충족하는 고신뢰성 압력 접촉 및 솔더 본드 기술로 설계 및 조립됩니다.

다이오드 모듈은 전력 및 제어 장치, 전기 드라이브, 전력 조정기, AC 조정기, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며 AC 컨버터용 정류기로도 사용됩니다.

TI의 전원 모듈은 거의 모든 위상 제어 또는 정류기 애플리케이션을 위한 여러 듀얼 및 단일 디바이스 토폴로지로 제공됩니다.

당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

다이오드-다이오드 모듈 인피니언 및 대체품의 일반 사양

유형	I_F(AV)M (T_C,°C)	V_RRM V_DRM	I_FSM	I²t	V_T0	r_T	T_{vj max}	R_th(j-c)	W	패키지, 치수 L×B×H	데이터 시트	교체 및 데이터시트 AS ENERGI^TM
유형	A	V	A	kA²·s	V	mΩ	ºC	K/W	kg	mm	PDF	교체 및 데이터시트 AS ENERGI^TM
다이오드 모듈 - 베이스 플레이트 20x58mm - 납땜 납땜
DD100N16S	134 (100)	1600	2000	20.00	0.87	2.45	130	0.20	0.075	DS20 93x20x30		AMDD100N16S
다이오드 모듈 - 베이스 플레이트 20x92mm - 압력 접점
DD89N12K	89 (100)	1200	2400	28.80	0.75	2.30	150	0.45	0.16	DP20 92x20x30		AMDD89N12K
DD89N14K	89 (100)	1400	2400	28.80	0.75	2.30	150	0.45	0.16	DP20 92x20x30		AMDD89N14K
DD89N16K	89 (100)	1600	2400	28.80	0.75	2.30	150	0.45	0.16	DP20 92x20x30		AMDD89N16K
DD89N18K	89 (100)	1800	2400	28.80	0.75	2.30	150	0.45	0.16	DP20 92x20x30		AMDD89N18K
DD98N22K	98 (100)	2200	2000	20.00	0.82	2.00	150	0.39	0.16	DP20 92x20x30		AMDD98N22K
DD98N25K	98 (100)	2500	2000	20.00	0.82	2.00	150	0.39	0.16	DP20 92x20x30		AMDD98N25K
DD104N12K	104 (100)	1200	2500	31.25	0.70	2.10	150	0.39	0.16	DP20 92x20x30		AMDD104N12K
DD104N16K	104 (100)	1600	2500	31.25	0.70	2.10	150	0.39	0.16	DP20 92x20x30		AMDD104N16K
DD104N18K	104 (100)	1800	2500	31.25	0.70	2.10	150	0.39	0.16	DP20 92x20x30		AMDD104N18K
다이오드 모듈 - 베이스 플레이트 34x94mm - 납땜 본드
DD170N16S	165 (100)	1600	5500	151.25	0.75	1.05	135	0.18	0.165	DS34 94x34x30		AMDD170N16S
DD170N36K	170 (100)	3600	4300	92.50	0.90	1.35	150	0.20	0.165	DP34 94x34x30		AMDD170N36K
DD180N16S	174 (100)	1600	5000	125.00	0.85	0.95	135	0.16	0.165	DS34-2 94x34x30		AMDD180N16S
DD180N22S	174 (100)	2200	5000	125.00	0.85	0.95	135	0.16	0.165	DS34-2 94x34x30		AMDD180N22S
DD220N16S	226 (100)	1600	4800	115.20	0.85	0.95	150	0.16	0.165	DS34-2 94x34x30		AMDD220N16S
DD220N22S	226 (100)	2200	4800	115.20	0.85	0.95	150	0.16	0.165	DS34-2 94x34x30		AMDD220N22S
다이오드 모듈 - 베이스 플레이트 34x94mm - 압력 접점
DD160N22K	160 (100)	2200	4600	105.80	0.80	1.00	150	0.26	0.31	DP34 94x34x30		AMDD160N22K
DD171N12K	170 (100)	1200	5600	157.00	0.75	0.80	150	0.26	0.31	DP34 94x34x30		AMDD171N12K
DD171N16K	170 (100)	1600	5600	157.00	0.75	0.80	150	0.26	0.31	DP34 94x34x30		AMDD171N16K
DD171N18K	170 (100)	1800	5600	157.00	0.75	0.80	150	0.26	0.31	DP34 94x34x30		AMDD171N18K
다이오드 모듈 - 베이스 플레이트 50x92mm - 납땜 본드
DD340N16S	330 (100)	1600	8500	385	0.81	0.30	130	0.086	0.37	DS50 115x50x53		AMDD340N16S
DD340N22S	330 (100)	2200	8500	385	0.81	0.30	130	0.086	0.37	DS50 115x50x53		AMDD340N22S
DD340N22S TIM	330 (100)	2200	8500	385	0.81	0.30	130	0.086	0.37	DS50 115x50x53		AMDD340N22S TIM
DD390N16S	390 (113)	1600	8500	385	0.81	0.30	150	0.086	0.37	DS50 115x50x53		AMDD390N16S
DD390N22S	390 (113)	2200	8500	385	0.81	0.30	150	0.086	0.37	DS50 115x50x53		AMDD390N22S
DD390N22S TIM	390 (113)	2200	8400	353	0.81	0.30	150	0.086	0.37	DS50 115x50x53		AMDD390N22S TIM
다이오드 모듈 - 베이스 플레이트 50x92mm - 압력 접점
DD175N30K	175 (100)	3000	4000	80	0.90	1.80	150	0.17	0.8	DP50 115x50x52		AMDD175N30K
DD175N32K	175 (100)	3200	4000	80	0.90	1.80	150	0.17	0.8	DP50 115x50x52		AMDD175N32K
DD175N34K	175 (100)	3400	4000	80	0.90	1.80	150	0.17	0.8	DP50 115x50x52		AMDD175N34K
DD260N12K	260 (100)	1200	8300	344	0.70	0.68	150	0.17	0.8	DP50A 115x50x52		AMDD260N12K
DD260N16K	260 (100)	1600	8300	344	0.70	0.68	150	0.17	0.8	DP50A 115x50x52		AMDD260N16K
DD260N18K	260 (100)	1800	8300	344	0.70	0.68	150	0.17	0.8	DP50A 115x50x52		AMDD260N18K
DD261N20K	260 (100)	2000	8300	344	0.70	0.68	150	0.17	0.8	DP50A 115x50x52		AMDD261N20K
DD261N22K	260 (100)	2200	8300	344	0.70	0.68	150	0.17	0.8	DP50A 115x50x52		AMDD261N22K
DD285N04K	285 (100)	400	8300	344	0.75	0.40	150	0.17	0.8	DP50 115x50x52		AMDD285N04K
DD350N12K	350 (100)	1200	11000	605	0.75	0.40	150	0.13	0.8	DP50A 115x50x52		AMDD350N12K
DD350N14K	350 (100)	1400	11000	605	0.75	0.40	150	0.13	0.8	DP50A 115x50x52		AMDD350N14K
DD350N16K	350 (100)	1600	11000	605	0.75	0.40	150	0.13	0.8	DP50A 115x50x52		AMDD350N16K
DD350N18K	350 (100)	1800	11000	605	0.75	0.40	150	0.13	0.8	DP50A 115x50x52		AMDD350N18K
DD360N22K	360 (100)	2200	13000	550	0.75	0.40	150	0.125	0.8	DP50A 115x50x52		AMDD360N22K
DD380N16K	380 (100)	1600	11500	660	0.75	0.32	150	0.125	0.8	DP50A 115x50x52		AMDD380N16K
다이오드 모듈 - 베이스 플레이트 60x124mm - 압력 접점
DD435N34K	435 (100)	3400	12000	720	0.84	0.60	150	0.078	1.5	DP60 150x60x52		AMDD435N34K
DD435N36K	435 (100)	3600	12000	720	0.84	0.60	150	0.078	1.5	DP60 150x60x52		AMDD435N36K
DD435N40K	435 (100)	4000	12000	720	0.84	0.60	150	0.078	1.5	DP60 150x60x52		AMDD435N40K
DD540N22K	540 (100)	2200	14000	980	0.78	0.31	150	0.078	1.5	DP60A 150x60x52		AMDD540N22K
DD540N26K	540 (100)	2600	14000	980	0.78	0.31	150	0.078	1.5	DP60 150x60x52		AMDD540N26K
DD600N12K	600 (100)	1200	19000	1800	0.75	0.215	150	0.078	1.5	DP60A 150x60x52		AMDD600N12K
DD600N14K	600 (100)	1400	19000	1800	0.75	0.215	150	0.078	1.5	DP60A 150x60x52		AMDD600N14K
DD600N16K	600 (100)	1600	19000	1800	0.75	0.215	150	0.078	1.5	DP60A 150x60x52		AMDD600N16K
DD600N18K	600 (100)	1800	19000	1800	0.75	0.215	150	0.078	1.5	DP60A 150x60x52		AMDD600N18K
DD700N22K	700 (100)	2200	21000	1805	0.78	0.19	150	0.065	1.5	DP60A 150x60x52		AMDD700N22K
DD710N16K	710 (100)	1600	26000	2420	0.75	0.15	150	0.065	1.5	DP60A 150x60x52		AMDD710N16K

모듈의 도면 및 하우징 치수:

다이오드-다이오드 모듈용 부품 번호 안내서:

700

A	–	AS ENERGI^TM
M	–	제품 그룹: 모듈.
DD	–	회로 토폴로지: 다이오드-다이오드.
700	–	평균 온 상태 전류 I_T(AV), Amp.
N	–	정류기 장치.
22	–	전압 등급 V_RRM / 100.
K	–	기계 구조: K – 압력 접촉 기술 S – 솔더 기술

다이오드-다이오드 모듈의 회로도:

AK, K, A (1, 2, 3) – 메인(전원) 단자.

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.

방열판 M_S에 대한 장착 토크

전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.

토크를 미리 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

설치 순서 예시

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.
