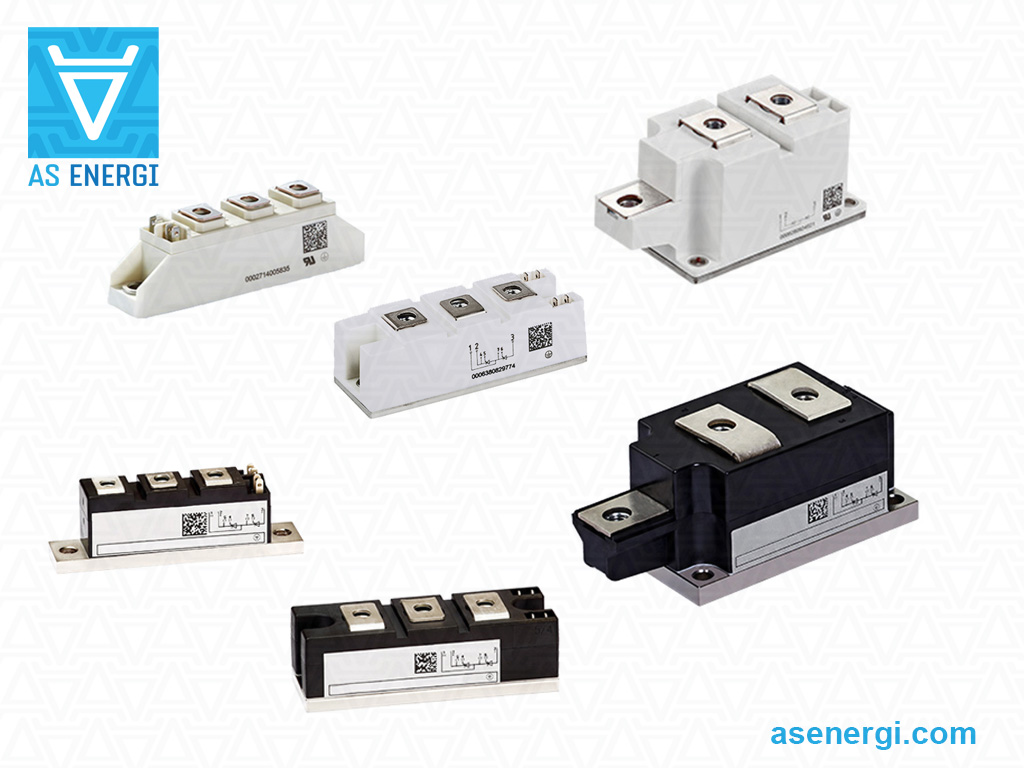

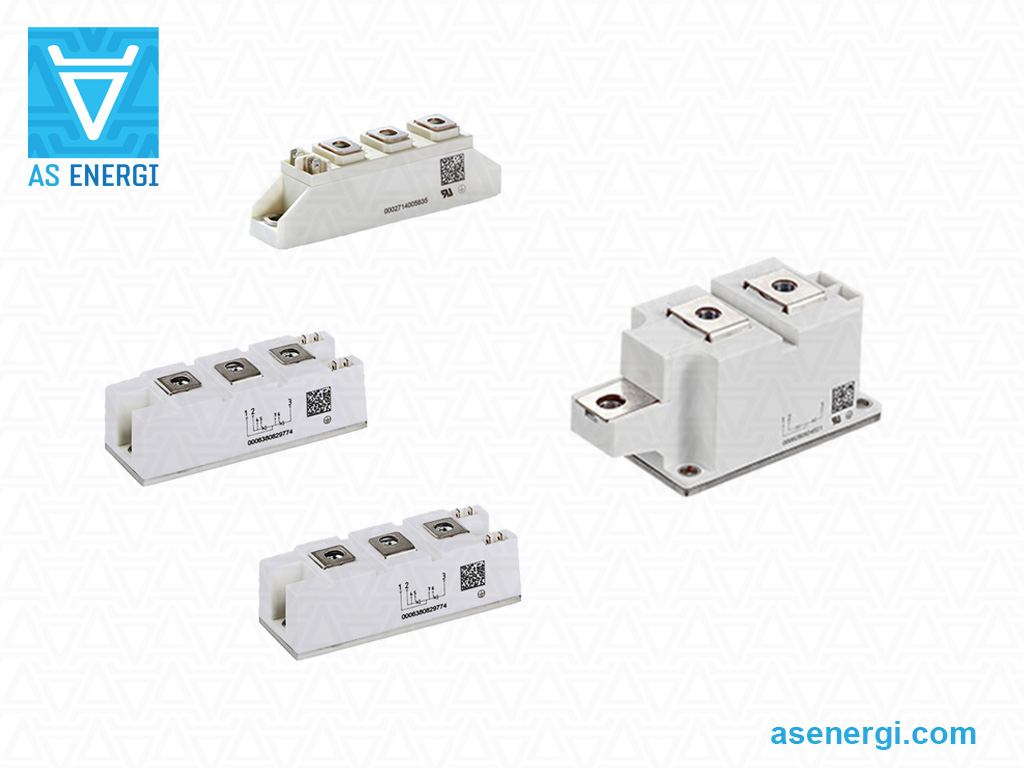

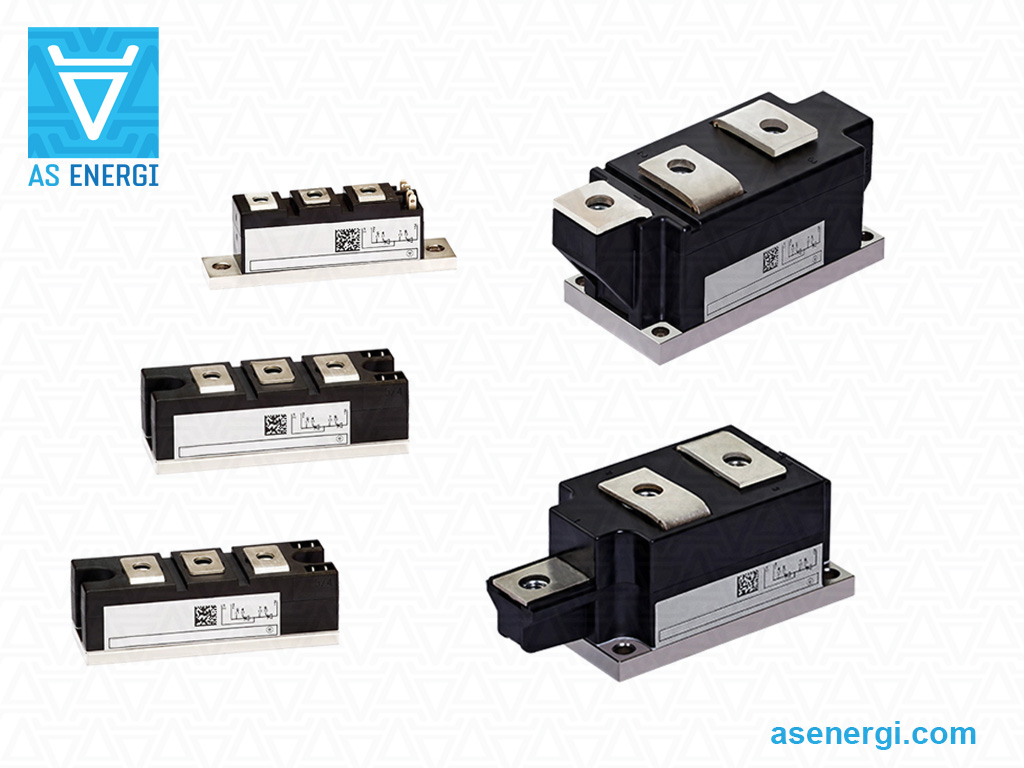

사이리스터 다이오드 모듈 인피니언 대체품

사이리스터-다이오드 모듈은 반도체(사이리스터-다이오드 타입)의 이중 토폴로지를 사용한 모놀리식 설계입니다. 최대 820A의 부하와 최대 3600V의 역 펄스 전압이 있는 DC 및 AC 회로에 사용됩니다.

사이리스터-다이오드 모듈 AMTD AS ENERGI^TM는 사이리스터-다이오드 모듈 TD 계열 Infineon Technologies의 대체품, 동급 및 대체 반도체 장치입니다.

사이리스터 다이오드 모듈은 표준 산업용 케이스에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.

모듈은 내부 구조가 다릅니다: 솔더링 구조 - 납땜층에 의해 접점이 형성되는 구조; 압력 접촉 구조 - 압력에 의해 접점이 형성되는 구조, 납땜 없이 조립되는 구조.

메인(전원) 단자는 케이스 상단에 있으며 1, 2, 3(공통 양극-음극, 음극, 양극)으로 표시되어 있습니다. 제어 단자는 4(G1), 5(K1) 로 표시되어 있습니다.

이 모듈은 비용 및 성능 최적화 애플리케이션의 특정 요구 사항을 충족하는 고신뢰성 압력 접촉 및 솔더 본드 기술로 설계 및 조립됩니다.

사이리스터-다이오드 모듈은 전력 및 제어 장치, 전기 드라이브, 전력 조정기, AC 조정기, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며 AC 컨버터용 정류기로도 사용됩니다.

TI의 전원 모듈은 거의 모든 위상 제어 또는 정류기 애플리케이션을 위한 여러 듀얼 및 단일 디바이스 토폴로지로 제공됩니다.

당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전원 모듈, 사이리스터, 다이오드 구입에 관한 질문은 다음 주소로 이메일 요청을 보내주십시오:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

사이리스터-다이오드 모듈 인피니언 및 대체품의 일반 사양

유형	I_T(AV)M (T_C,°C)	V_RRM V_DRM	I_TSM	I²t	V_T0	r_T	T_{vj max}	R_th(j-c)	W	패키지, 치수 L×B×H	교체 AS ENERGI^TM	데이터 시트
유형	A	V	A	kA²·s	V	mΩ	ºC	K/W	kg	mm	교체 AS ENERGI^TM	PDF
사이리스터/다이오드 모듈 - 베이스 플레이트 20x58mm - 납땜 납땜
TD60N16SOF	55 (85)	1600	1200	7.20	1.00	4.80	130	0.49	0.075	TS20 93x20x30	AMTD60N16SOF
TD120N16SOF	119 (85)	1600	2250	18.05	0.90	3.35	130	0.20	0.075	TS20 93x20x30	AMTD120N16SOF
사이리스터/다이오드 모듈 - 베이스 플레이트 20x92mm - 압력 접점
TD61N16KOF	60 (85)	1600	1400	9.80	0.80	3.40	125	0.52	0.16	TP20 93x20x30	AMTD61N16KOF
TD92N16KOF	92 (85)	1600	1800	16.20	0.85	2.43	140	0.37	0.16	TP20 93x20x30	AMTD92N16KOF
TD104N12KOF	104 (85)	1200	1800	16.20	0.85	2.43	140	0.37	0.16	TP20 93x20x30	AMTD104N12KOF
사이리스터/다이오드 모듈 - 베이스 플레이트 34x94mm - 납땜 본드
TD140N16SOF	140 (85)	1600	4000	80.00	1.00	1.60	125	0.19	0.165	TS34 94x34x30	AMTD140N16SOF
TD160N16SOF	160 (85)	1600	4500	101.30	1.10	0.99	125	0.165	0.165	TS34-2 94x34x30	AMTD160N16SOF
TD175N16SOF	175 (85)	1600	5400	125.00	0.83	1.30	125	0.164	0.165	TS34 94x34x30	AMTD175N16SOF
TD190N16SOF	190 (85)	1600	4500	101.30	0.85	0.90	125	0.165	0.165	TS34-2 94x34x30	AMTD190N16SOF
TD190N18SOF	190 (85)	1800	4500	101.30	0.85	0.90	125	0.165	0.165	TS34-2 94x34x30	AMTD190N18SOF
TD240N16SOF	240 (85)	1600	4400	96.80	0.85	0.90	140	0.165	0.165	TS34-2 94x34x30	AMTD240N16SOF
TD240N18SOF	240 (85)	1800	4400	96.80	0.85	0.90	140	0.165	0.165	TS34-2 94x34x30	AMTD240N18SOF
사이리스터/다이오드 모듈 - 베이스 플레이트 34x94mm - 압력 접점
TD122N22KOF	122 (85)	2200	2950	43.50	1.00	2.15	125	0.20	0.31	TP34 94x34x30	AMTD122N22KOF
TD140N18KOF	140 (85)	1800	3200	51.20	0.90	1.75	125	0.06	0.31	TP34 94x34x30	AMTD140N18KOF
TD140N22KOF	140 (85)	2200	3200	51.20	0.90	1.75	125	0.06	0.31	TP34 94x34x30	AMTD140N22KOF
TD162N16KOF	162 (85)	1600	4400	97.00	0.85	0.95	125	0.20	0.31	TP34 94x34x30	AMTD162N16KOF
TD180N16KOF	180 (85)	1600	4100	84.00	0.85	0.90	130	0.20	0.31	TP34 94x34x30	AMTD180N16KOF
사이리스터/다이오드 모듈 - 베이스 플레이트 50x92mm - 납땜 본드
TD280N16SOF	280 (85)	1600	7800	304	1.77	0.82	130	0.11	0.37	TS50 115x50x53	AMTD280N16SOF
TD280N18SOF	280 (85)	1800	7800	304	1.77	0.82	130	0.11	0.37	TS50 115x50x53	AMTD280N18SOF
TD320N16SOF	320 (85)	1600	8200	335	0.77	0.58	130	0.11	0.37	TS50 115x50x53	AMTD320N16SOF
TD320N18SOF	320 (85)	1800	8200	335	0.77	0.58	130	0.11	0.37	TS50 115x50x53	AMTD320N18SOF
TD320N16SOF TIM	380 (85)	1600	8100	328	0.77	0.58	140	0.11	0.37	TS50 115x50x53	AMTD320N16SOF TIM
TD390N16SOF	380 (85)	1600	8100	328	0.77	0.58	140	0.11	0.37	TS50 115x50x53	AMTD390N16SOF
TD390N18SOF	380 (85)	1800	8100	328	0.77	0.58	140	0.11	0.37	TS50 115x50x53	AMTD390N18SOF
사이리스터/다이오드 모듈 - 베이스 플레이트 50x92mm - 압력 접점
TD210N12KOF	210 (85)	1200	5800	168	1.00	0.85	125	0.13	0.8	TP50A 115x50x52	AMTD210N12KOF
TD210N16KOF	210 (85)	1600	5800	168	1.00	0.85	125	0.13	0.8	TP50A 115x50x52	AMTD210N16KOF
TD210N18KOF	210 (85)	1800	5800	168	1.00	0.85	125	0.13	0.8	TP50A 115x50x52	AMTD210N18KOF
TD215N22KOF	215 (85)	2200	6300	198	0.95	0.92	125	0.13	0.8	TP50A 115x50x52	AMTD215N22KOF
TD215N22KOF TIM	215 (85)	2200	6300	198	0.95	0.92	125	0.13	0.8	TP50A 115x50x52	AMTD215N22KOF TIM
TD250N12KOF	250 (85)	1200	7000	245	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTD250N12KOF
TD250N14KOF	250 (85)	1400	7000	245	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTD250N14KOF
TD250N16KOF	250 (85)	1600	7000	245	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTD250N16KOF
TD250N18KOF	250 (85)	1800	7000	245	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTD250N18KOF
TD250N16KOF TIM	250 (85)	1600	7000	245	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTD250N16KOF TIM
TD251N16KOF	250 (85)	1600	8000	320	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTD251N16KOF
TD251N18KOF	250 (85)	1800	8000	320	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTD251N18KOF
TD260N22KOF	260 (85)	2200	8000	320	0.85	0.64	125	0.12	0.8	TP50A 115x50x52	AMTD260N22KOF
TD270N16KOF	270 (85)	1600	9000	405	0.80	0.58	125	0.12	0.8	TP50A 115x50x52	AMTD270N16KOF
TD285N12KOF	285 (92)	1200	10000	781	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTD285N12KOF
TD285N14KOF	285 (92)	1400	10000	781	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTD285N14KOF
TD285N16KOF	285 (92)	1600	10000	781	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTD285N16KOF
TD330N16KOF	330 (85)	1600	10000	500	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTD330N16KOF
TD330N16KOF TIM	330 (85)	1600	10000	500	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTD330N16KOF TIM
사이리스터/다이오드 모듈 - 베이스 플레이트 60x124mm - 압력 접점
TD240N36KOF	240 (85)	3600	5500	151	1.17	1.70	125	0.078	1.5	TP60 150x60x52	AMTD240N36KOF
TD400N26KOF	400 (85)	2600	11000	605	1.00	0.50	125	0.065	1.5	TP60 150x60x52	AMTD400N26KOF
TD430N22KOF	430 (85)	2200	12000	1051	0.95	0.45	125	0.065	1.5	TP60A 150x60x52	AMTD430N22KOF
TD430N22KOF TIM	430 (85)	2200	12000	1051	0.95	0.45	125	0.065	1.5	TP60A 150x60x52	AMTD430N22KOF TIM
TD500N16KOF TIM	500 (85)	1600	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTD500N16KOF TIM
TD500N12KOF	500 (85)	1200	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTD500N12KOF
TD500N16KOF	500 (85)	1600	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTD500N16KOF
TD500N18KOF	500 (85)	1800	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTD500N18KOF
TD520N22KOF	520 (85)	2200	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTD520N22KOF
TD520N22KOF TIM	520 (85)	2200	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTD520N22KOF TIM
TD570N16KOF	570 (87)	1600	14000	1531	0.80	0.23	125	0.058	1.5	TP60A 150x60x52	AMTD570N16KOF
TD570N18KOF	570 (87)	1800	14000	1531	0.80	0.23	125	0.058	1.5	TP60A 150x60x52	AMTD570N18KOF
TD600N16KOF	600 (85)	1600	17500	1531	0.80	0.23	125	0.058	1.5	TP60A 150x60x52	AMTD600N16KOF
TD600N16KOF TIM	600 (85)	1600	17500	1531	0.80	0.23	125	0.058	1.5	TP60A 150x60x52	AMTD600N16KOF TIM
사이리스터/다이오드 모듈 - 베이스 플레이트 60x124mm - 압력 접점
TD700N22KOF	700 (85)	2200	20400	1462	0.85	0.35	135	0.049	1.4	TP60A 150x60x52	AMTD700N22KOF
TD700N22KOF TIM	700 (85)	2200	20400	1462	0.85	0.35	135	0.049	1.4	TP60A 150x60x52	AMTD700N22KOF TIM
TD820N16KOF	820 (85)	1600	24800	2020	0.80	0.23	135	0.048	1.4	TP60A 150x60x52	AMTD820N16KOF

모듈의 도면 및 하우징 치수:

사이리스터 다이오드 모듈용 부품 번호 안내서:

700

A	–	AS ENERGI^TM
M	–	제품 그룹: 모듈.
TD	–	회로 토폴로지: 사이리스터-다이오드.
700	–	평균 온 상태 전류 I_T(AV), Amp.
N	–	위상 제어 장치.
22	–	전압 등급 V_RRM / 100.
K	–	기계 구조: K – 압력 접촉 기술 S – 솔더 기술
O	–	끄기 시간 TQ: 보장되지 않음.
F	–	오프스테이트 DV/DT 클래스의 급격한 증가: F = 1000 V/μs

사이리스터 다이오드 모듈의 회로도:

AK, K, A – 메인(전원) 단자.

G1, K1 – 제어 터미널.

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm

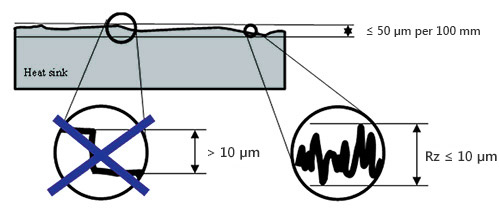

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.

방열판 M_S에 대한 장착 토크

전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.

미리 토크를 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

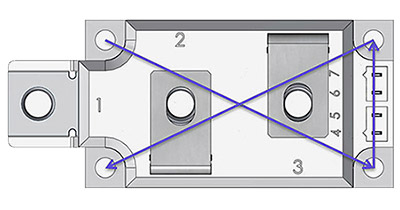

설치 순서 예시

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.
