파워 위상 제어 사이리스터 SCR 100A – 6300A, 디스크 패키지

실리콘 제어 정류기(SCR)라고도 하는 전력 위상 제어 사이리스터 AS ENERGI^TM는 디스크 설계에서 프레스 팩 유형의 범용 사이리스터로, 전압이 최대 9000V(시리즈에 따라 다름)인 회로에서 주파수 500Hz에서 DC 및 AC 전류를 6300A로 조절 및 변환하는 제품입니다.

파워 디스크 사이리스터 시리즈 T에는 다음과 같은 유형(전류)이 있습니다: 100 A, 160 A, 200 A, 250 A, 320 A, 400 A, 500 A, 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A, 2500 A, 3200 A, 4000 A, 5000 A, 6300 암페어.

고전력 디스크 사이리스터 시리즈

파워 디스크 사이리스터용 부품 번호 안내서

파워 디스크 사이리스터용 기술 패스포트

파워 사이리스터 설치 권장 사항

비디오: 고전력 디스크 사이리스터에 대한 리뷰

사이리스터는 산업 표준 세라믹 하우징을 갖추고 있어 기존 장비에 쉽게 통합할 수 있습니다.

사이리스터의 극성은 케이스의 아이콘에 따라 결정됩니다. 이 페이지에는 양극, 음극, 제어 전극(게이트)이 있는 사이리스터의 회로도와 회로도가 나와 있습니다. 사이리스터의 기술 사양, 부품 번호 가이드, 극성, 치수 및 권장 쿨러는 아래에 나와 있습니다.

사이리스터를 냉각하기 위해 공기 및 물 방열판이 사용됩니다. 전기 손실을 최소화하고 열 방출을 최대로 유지하려면 조립 중에 필요한 토크, 즉 누르는 힘 F_m을 제공해야 합니다. 달성된 클램핑력과 필요한 클램핑력의 대응은 트래버스의 편향에 의해 결정됩니다. 조립 중 사이리스터의 열 방출을 개선하기 위해 열 전도성 페이스트가 사용되며, 이는 설치의 전제 조건은 아닙니다.

사이리스터에는 기능 부품과 반도체 소자를 기계적 충격과 환경으로부터 분리하는 밀폐형 하우징이 있습니다. 이 사이리스터에는 압력 접점이 있는 디스크 하우징이 있습니다.

AS Energi Global LLC의 사이리스터는 낮은 정적 및 동적 손실, 높은 값의 V_DRM/V_RRM, 다양한 산업 분야에서 장치를 사용한 광범위한 경험, 100~9000V의 전압 범위 및 100~15000A의 암페어, 열 및 전기 사이클링, 자연 또는 강제 공기 냉각에 대한 높은 저항 등의 특징을 가지고 있습니다.

당사는 사이리스터에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

위상 제어 디스크 사이리스터의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

고전력 사이리스터 구매와 관련하여 궁금한 점이 있으면 다이오드에 이메일 요청을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

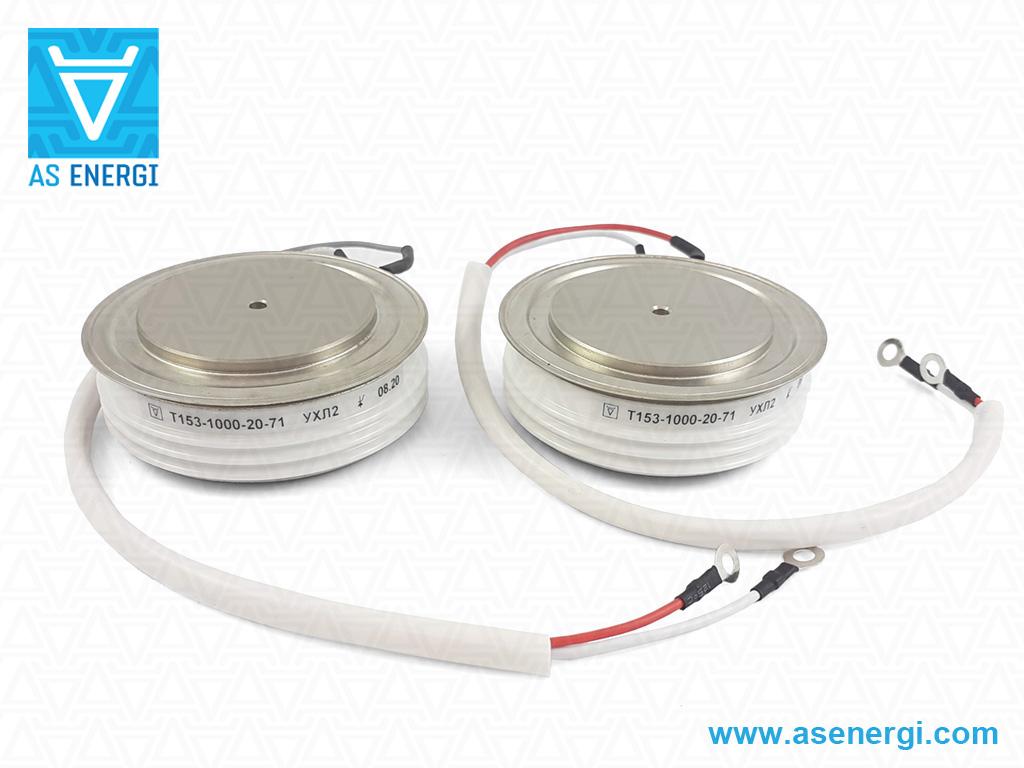

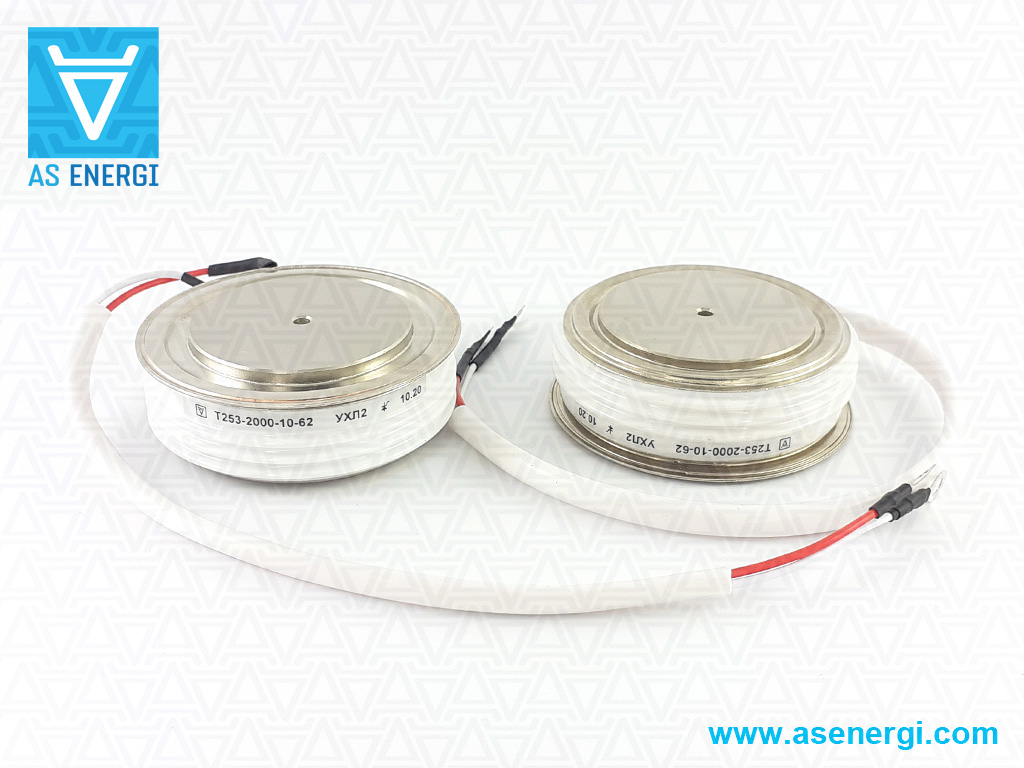

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

고전력 디스크 사이리스터 시리즈:

T123	T133, T233, T333, T433, T933		T143, T243, T343, T443, T643 T743
T153, T253 .... T953	T163, T263, T663	T173, T273, T373, T673	T183, T283 .... T683	T193, T293, T393, T693

파워 사이리스터 T123, T223, T323 (100A – 500A)

사이리스터 T123



시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T123-100	on request + –	5000 - 6000V	145A (85ºC) 176A (70ºC)	50 - 60	100 g	PT23	O123
T123-160	on request + –	3400 - 4200V	185A (85ºC) 226A (70ºC)	34 - 42	100 g	PT23	O123
T123-200	on request + –	400 - 1800V	240A (85ºC) 300A (70ºC)	4 - 18	70 g	PT21	O123
T123-250	on request + –	400 - 1800V	280A (85ºC) 350A (70ºC)	4 - 18	70 g	PT21	O123
T123-320	on request + –	400 - 1600V	320A (85ºC) 410A (70ºC)	4 - 16	70 g	PT21-1	O123
T123-400	on request + –	800 - 1200V	440A (85ºC) 536A (70ºC)	8 - 12	70 g	PT21	O123
T123-500	on request + –	400 - 800V	620A (85ºC) 715A (70ºC)	4 - 8	70 g	PT21	O123
T223-250	on request + –	1800 - 2600V	252A (85ºC) 312A (70ºC)	18 - 26	100 g	PT23	O123
T323-200	on request + –	2600 - 3400V	238A (85ºC) 275A (70ºC)	26 - 34	100 g	PT23	O123
T323-320	on request + –	1200 - 1600V	346A (85ºC) 434A (70ºC)	12 - 16	70 g	PT21	O123

파워 사이리스터의 상세 사양 T123, T223, T323

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T123-100	5000-6000	145 (85°C) 176 (70°C)	276	1.0	125	2.60/314	1.30	6.00	40	2000	250	2.5	200	630	5	0.08
T123-160	3400-4200	185 (85°C) 226 (70°C)	355	2.8	125	2.70/502	1.10	3.50	40	1600	250	2.5	200	400	39	0.08
T123-200	400-1800	240 (85°C) 300 (70°C)	470	4.0	125	1.90/628	1.10	1.50	15	200-1600	250	2.5	200	160	80	0.08
T123-250	400-1800	280 (85°C) 350 (70°C)	540	4.5	125	1.75/785	1.00	1.08	15	200-1600	200	2.5	200	160	100	0.08
T123-320	400-1600	320 (85°C) 410 (70°C)	640	5.0	125	1.65/1005	1.04	0.64	20	500-1600	250	2.5	200	160	125	0.08
T123-400	800-1200	440 (85°C) 536 (70°C)	842	5.5	130	1.65/1257	0.83	0.58	20	1600	250	2.5	200	125	150	0.08
T123-500	400-800	620 (85°C) 715 (70°C)	1122	6.0	150	1.50/1570	0.84	0.43	30	1600	250	2.5	200	100	180	0.08
T223-250	1800-2600	252 (85°C) 312 (70°C)	490	4.0	125	2.10/785	1.05	1.50	30	1600	250	2.5	200	250	80	0.08
T323-200	2600-3400	238 (85°C) 275 (70°C)	432	3.5	125	2.80/628	1.07	1.10	40	1600	250	2.5	200	320	61	0.08
T323-320	1200-1600	346 (85°C) 434 (70°C)	681	5.0	125	1.65/1005	0.90	0.64	20	1600	250	2.5	200	320	130	0.08

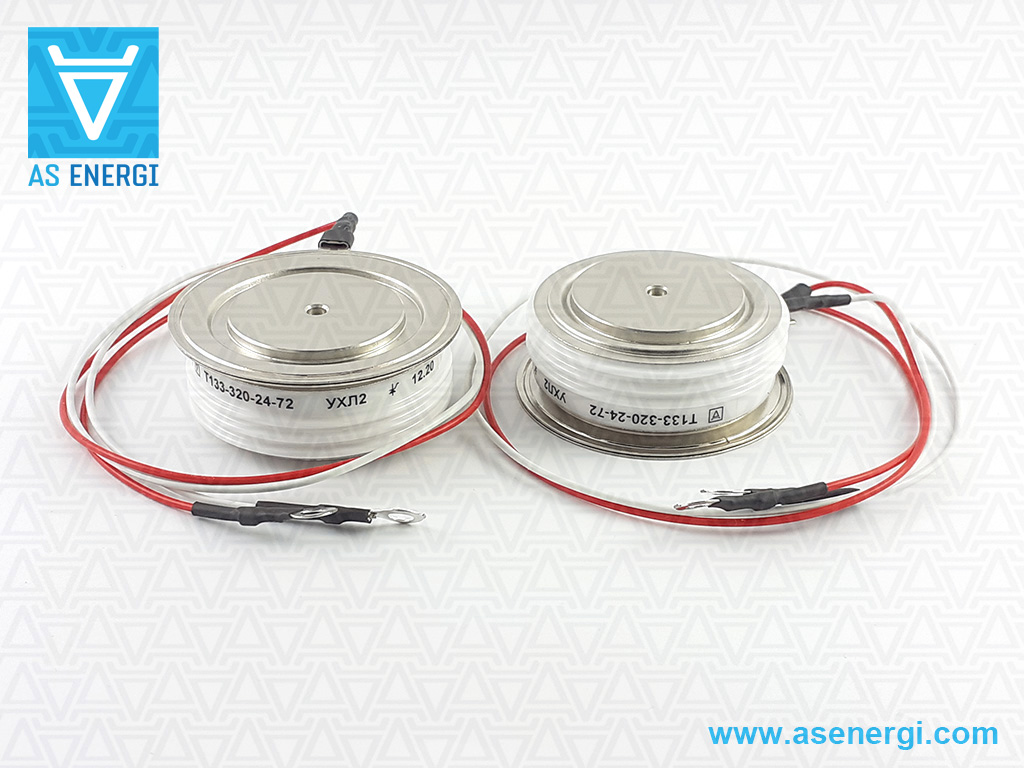

파워 사이리스터 T133 (250A – 800A)

사이리스터 T133


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T133-250	on request + –	3400 - 4200V	300A (85ºC) 373A (70ºC)	34 - 42	180 g	PT32	O143, O243, O343, OM103, OM104
T133-320	on request + –	900 - 2400V	420A (85ºC) 524A (70ºC)	9 - 24	180 g	PT32 (T.B3)	O143, O243, O343, OM103, OM104
T133-400	on request + –	400 - 1800V	479A (85ºC) 596A (70ºC)	4 - 18	180 g	PT32 (T.B3)	O143, O243, O343, OM103, OM104
T133-500	on request + –	400 - 800V	950A (85ºC) 1096A (70ºC)	4 - 8	100 g	PT31 (T.B2)	O143, O243, O343, OM103, OM104
T133-630	on request + –	200 - 1000V	824A (85ºC) 1000A (70ºC)	2 - 10	100 g	PT31 (T.B2)	O143, O243, O343, OM103, OM104
T133-800	on request + –	400 - 800V	1100A (85ºC) 1270A (70ºC)	4 - 8	100 g	PT31	O143, O243, O343, OM103, OM104

파워 사이리스터 T133의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T133-250	3400-4200	300 (85°C) 373 (70°C)	580	4.0	125	2.70/785	1.20	2.70	50	1600	250	2.5	200	200	80	0.040
T133-320	900-2400	420 (85°C) 524 (70°C)	823	7.0	125	2.00/1005	1.20	1.10	30	1600	300	3.5	200	250	245	0.040
T133-400	400-1800	479 (85°C) 596 (70°C)	920	8.0	125	1.75/1257	1.05	0.68	30	1600	200	3.5	200	160	320	0.045
T133-500	400-800	950 (85°C) 1096 (70°C)	1720	10	150	1.50/1570	0.95	0.42	30	1600	250	3.5	320	125	500	0.035
T133-630	200-1000	824 (85°C) 1000 (70°C)	1570	12	130	1.65/1979	0.85	0.35	40	1600	250	2.5	200	100	720	0.035
T133-800	400-800	1100 (85°C) 1270 (70°C)	1990	12	150	1.60/2513	0.90	0.287	50	1600	250	2.5	200	100	720	0.035

파워 사이리스터 T233 (320A – 630A)

사이리스터 T233


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T233-320	on request + –	2400 - 3400V	387A (85ºC) 474A (70ºC)	24 - 34	180 g	PT32	O143, O243, O343, OM103, OM104
T233-400	on request + –	1800 - 2400V	483A (85ºC) 593A (70ºC)	18 - 24	180 g	PT32	O143, O243, O343, OM103, OM104
T233-500	on request + –	1200 - 1800V	617A (85ºC) 770A (70ºC)	12 - 18	180 g	PT32	O143, O243, O343, OM103, OM104
T233-630	on request + –	800 - 1200V	944A (70ºC)	8 - 12	100 g	PT31	O143, O243, O343, OM103, OM104

파워 사이리스터 T233의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T233-320	2400-3400	387 (85°C) 474 (70°C)	744	5.0	125	2.40/1005	1.15	1.50	40	1600	250	2.5	200	320	125	0.040
T233-400	1800-2400	483 (85°C) 593 (70°C)	931	7.0	125	2.00/1254	1.00	0.90	30	1600	250	2.5	200	250	250	0.040
T233-500	1200-1800	617 (85°C) 770 (70°C)	1209	9.0	125	1.80/1570	0.95	0.44	30	1600	250	2.5	200	160	410	0.040
T233-630	800-1200	944 (70°C)	1482	12.0	125	1.70/1980	0.85	0.35	40	1000-1600	250	2.5	200	160	590	0.035

파워 사이리스터 T333 (250A – 500A)

사이리스터 T333


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T333-250	on request + –	2000 - 2400V	250A (109ºC) 480A (85ºC)	20 - 24	110 g	T.B2	O143, O243, O343, OM103, OM104
T333-320	on request + –	2000 - 2800V	320A (95ºC) 388A (85ºC)	20 - 28	110 g	T.B2	O143, O243, O343, OM103, OM104
T333-400	on request + –	1800 - 2400V	580A (85ºC) 717A (70ºC)	18 - 24	100 g	PT31-1 (T.B2)	O143, O243, O343, OM103, OM104
T333-500	on request + –	1200 - 1800V	678A (85ºC) 843A (70ºC)	12 - 18	100 g	PT31-1	O143, O243, O343, OM103, OM104

파워 사이리스터 T333의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T333-250	2000-2400	250 (109°C) 480 (85°C)	392	8.0	125	1.70/785	1.034	0.889	70	200-2500	250	2.5	800	200-500	320	0.040
T333-320	2000-2800	320 (95°C) 388 (85°C)	502	6.5	125	2.10/1005	1.15	1.50	70	200-1000	250	2.5	320	200-500	193	0.040
T333-400	1800-2400	580 (85°C) 717 (70°C)	1126	7.0	125	1.80/1257	1.04	0.65	30	1600	250	2.5	200	250	250	0.035
T333-500	1200-1800	678 (85°C) 843 (70°C)	1323	9.0	125	1.65/1570	0.95	0.44	30	1600	250	2.5	200	200	410	0.035

파워 사이리스터 T433 (250A)

사이리스터 T433

시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T433-250	on request + –	3000 - 3600V	250A (100ºC) 335A (85ºC)	30 - 36	180 g	T.B3	O143, O243, O343, OM103, OM104

파워 사이리스터 T433의 상세 사양

A(°C)

°C

V/A

mΩ

V/µs

A/µs

µs

kA²·s

°C/W

T433-250

3000-3600

250 (100°C)
335 (85°C)

392

6.5

125

2.50/785

1.20

2.10

200-1000

300

3.0

320

250-500

210

0.040

파워 사이리스터 T933(160A, 250A)

사이리스터 T933

시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T933-160	on request + –	3800 - 4400V	160A (108ºC) 290A (85ºC)	38 - 44	180 g	T.B3	O143, O243, O343, OM103, OM104
T933-250	on request + –	3800 - 4400V	250A (93ºC) 293A (85ºC)	38 - 44	180 g	T.B3	O143, O243, O343, OM103, OM104

파워 사이리스터 T933의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T933-160	3800-4400	160 (108°C) 290 (85°C)	251	3.5	125	2.15/502	1.597	2.592	70	200-2500	250	2.5	400	500-800	50	0.040
T933-250	3800-4400	250 (93°C) 293 (85°C)	392	3.5	125	2.60/785	1.572	2.562	70	200-2500	250	2.5	400	500-800	50	0.040

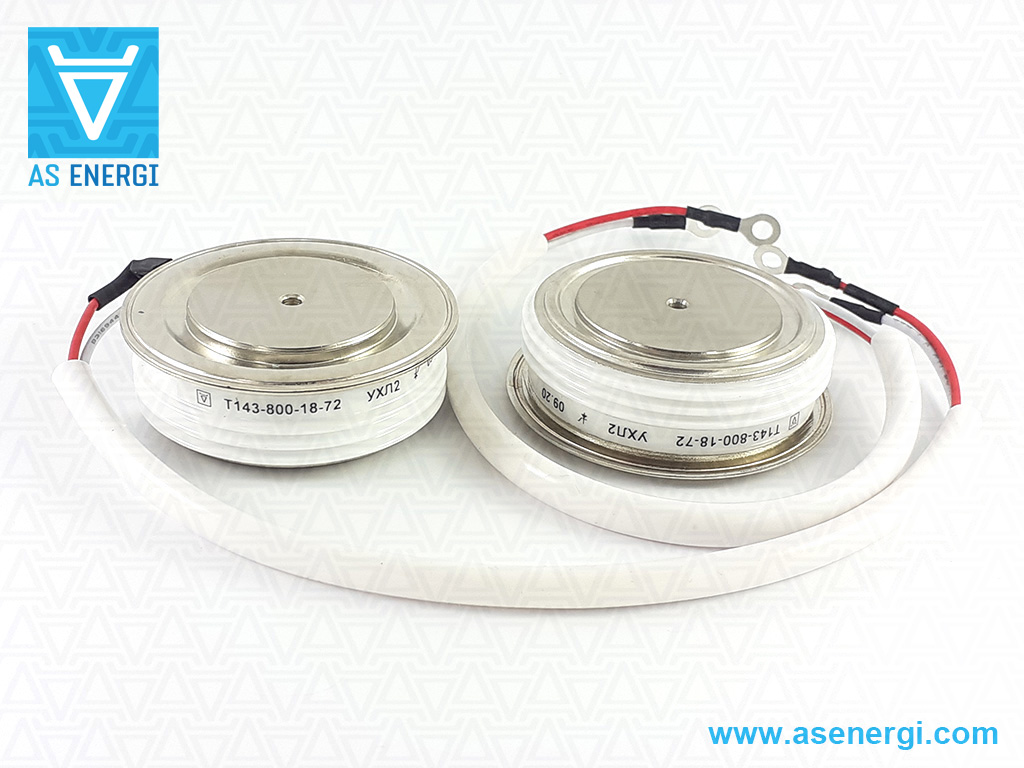

파워 사이리스터 T143(320A - 1250A)

사이리스터 T143



시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T143-320	on request + –	5000 - 6600V	346A (85ºC) 425A (70ºC)	50 - 66	280 g	PT43	O143, O243, O343, OM103, OM104
T143-400	on request + –	1800 - 2400V	490A (85ºC) 613A (70ºC)	18 - 24	240 g	PT42	O143, O243, O343, OM103, OM104
T143-500	on request + –	400 - 1600V	604A (85ºC) 750A (70ºC)	4 - 16	240 g	PT42	O143, O243, O343, OM103, OM104
T143-630	on request + –	400 - 1600V	680A (85ºC) 937A (70ºC)	4 - 16	240 g	PT42	O143, O243, O343, OM103, OM104
T143-800	on request + –	900 - 1800V	847A (85ºC) 1050A (70ºC)	9 - 18	240 g	PT42	O143, O243, O343, OM103, OM104
T143-1000	on request + –	200 - 1000V	1010A (85ºC) 1240A (70ºC)	2 - 10	180 g	PT41 PT42	O143, O243, O343, OM103, OM104
T143-1250	on request + –	400 - 800V	1518A (85ºC) 1750A (70ºC)	4 - 8	180 g	PT41	O143, O243, O343, OM103, OM104

파워 사이리스터 T143의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T143-320	5000-6600	346(85) 425(70)	667	4.5	125	1.80/1005	1.30	1.700	30	200-2000	250	2.5	200	630	100	0.042
T143-400	1800-2400	490(85) 613(70)	630	9.0	125	2.15/1256	1.20	0.950	50	200-1600	250	2.5	200	250	400	0.034
T143-500	400-1600	604(85) 750(70)	1178	11	125	1.80/1570	1.10	0.570	30	200-1600	250	2.5	200	320	605	0.034
T143-630	400-1600	680(85) 937(70)	850	13	125	1.65/1980	1.10	0.370	30	200-1600	250	3.5	200	160	845	0.030
T143-800	900-1800	847(85) 1050(70)	1649	14	125	1.70/2513	0.85	0.300	40	200-1600	250	2.5	200	160	980	0.032
T143-1000	200-1000	1010(85) 1240(70)	1947	21	130	1.60/3140	0.85	0.250	50	200-1600	250	2.5	200	100	2200	0.030
T143-1250	400-800	1518(85) 1750(70)	2747	21	150	1.70/3927	0.79	0.170	70	200-1600	250	2.5	200	100	2200	0.030

파워 사이리스터 T243 (400A – 1250A)

사이리스터 T243


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T243-400	on request + –	3400 - 4200V	456A (85ºC) 558A (70ºC)	34 - 42	240 g	PT42	O143, O243, O343, OM103, OM104
T243-500	on request + –	1800 - 3400V	569A (85ºC) 706A (70ºC)	18 - 34	240 g	PT42	O143, O243, O343, OM103, OM104
T243-630	on request + –	600 - 2800V	640A (85ºC) 796A (70ºC)	6 - 28	240 g	PT42	O243, O243, O343, OM103, OM104
T243-800	on request + –	600 - 1800V	800A (87ºC) 833A (85ºC)	6 - 18	240 g 180 g	PT42 PT41	O143, O243, O343, OM103, OM104
T243-1000	on request + –	200 - 1000V	1000A (85ºC)	2 - 10	240 g	PT42	O143, O243, O343, OM103, OM104
T243-1250	on request + –	800 - 1200V	1250A (85ºC) 1470A (70ºC)	8 - 12	180 g	PT41	O143, O243, O343, OM103, OM104

파워 사이리스터 T243의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T243-400	3400-4200	456(85) 558(70)	876	6.0	125	2.30/1257	1.150	1.270	70	500-2000	250	2.5	200	400	180	0.034
T243-500	1800-3400	569(85) 706(70)	1108	10	125	2.00/1570	1.120	0.670	50	500-1600	250	2.5	200	320	500	0.034
T243-630	600-2800	640(85) 796(70)	1250	11	125	1.95/1980	1.050	0.500	40	200-1600	250	2.5	200	320	610	0.034
T243-800	600-1800	800(85) 833(87)	1256	14	125	1.70/2512	0.939	0.324	100	200-2500	250	2.5	1250	160	980	0.030
T243-1000	200-1000	1000(85)	1570	19	140	1.60/3140	1.000	0.350	100	200-2500	200	3.0	200	160	1640	0.318
T243-1250	800-1200	1250(85) 1470(70)	2308	21	140	1.60/3927	0.850	0.200	50	500-16000	250	2.5	200	160	2200	0.030

파워 사이리스터 T343(400A - 800A)

사이리스터 T343


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T343-400	on request + –	3800 - 4400V	400A (92ºC) 455A (85ºC)	38 - 44	280 g	T.C3	O143, O243, O343, OM103, OM104
T343-500	on request + –	2000 - 2400V	500A (97ºC) 647A (85ºC)	20 - 24	210 g	T.C1	O143, O243, O343, OM103, OM104
T343-630	on request + –	2000 - 2800V	630A (87ºC) 660A (85ºC)	20 - 28	210 g	T.C1	O143, O243, O343, OM103, OM104
T343-800	on request + –	1000 - 1800V	800A (84ºC) 88A (85ºC)	10 - 18	280 g	T.C3	O143, O243, O343, OM103, OM104

파워 사이리스터 T343의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T343-400	3800-4400	400(92) 455(85)	628	6.5	125	2.25/1256	1.117	1.245	100	200-2500	250	2.5	500	500	210	0.035
T343-500	2000-2400	500(97) 647(85)	785	12.5	125	1.85/1570	1.068	0.626	100	200-2500	300	2.5	1600	250	780	0.030
T343-630	2000-2800	630(87) 660(85)	989	11	125	2.00/1978	0.999	0.629	100	200-2500	250	2.5	1600	250	600	0.030
T343-800	1000-1800	800(84) 788(85)	1256	14	130	1.50/1570	0.957	0.349	100	200-2500	250	2.5	1250	200	980	0.035

파워 사이리스터 T443(320A - 630A)

사이리스터 T443


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T443-320	on request + –	3600 - 4400V	320A (85ºC)	36 - 44	240 g	T.C2 (PT42)	O143, O243, O343, OM103, OM104
T443-400	on request + –	3800 - 4200V	400A (92ºC) 455A (85ºC)	38 - 42	240 g	T.C2 (PT42)	O143, O243, O343, OM103, OM104
T443-500	on request + –	3000 - 3600V	500A (91ºC) 557A (85ºC)	30 - 36	240 g	T.C2 (PT42)	O143, O243, O343, OM103, OM104
T443-630	on request + –	2000 - 2800V	630A (81ºC) 596A (85ºC)	20 - 28	280 g	T.C3	O143, O243, O343, OM103, OM104

파워 사이리스터 T443의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T443-320	3600-4400	320(85)	502	5.0	140	2.60/1005	1.30	1.45	70	200-1000	250	3.0	200	400	180	0.034
T443-400	3800-4200	400(92) 455(85)	628	6.5	125	2.25/1256	1.117	1.245	100	200-2500	250	2.5	500	500	210	0.035
T443-500	3000-3600	500(91) 557(85)	785	9.0	125	2.10/785	1.150	0.800	100	1000	300	3.0	400	320	405	0.032
T443-630	2000-2800	630(81) 596(85)	989	11	125	2.00/1978	0.999	0.629	100	200-2500	250	2.5	1600	250	600	0.035

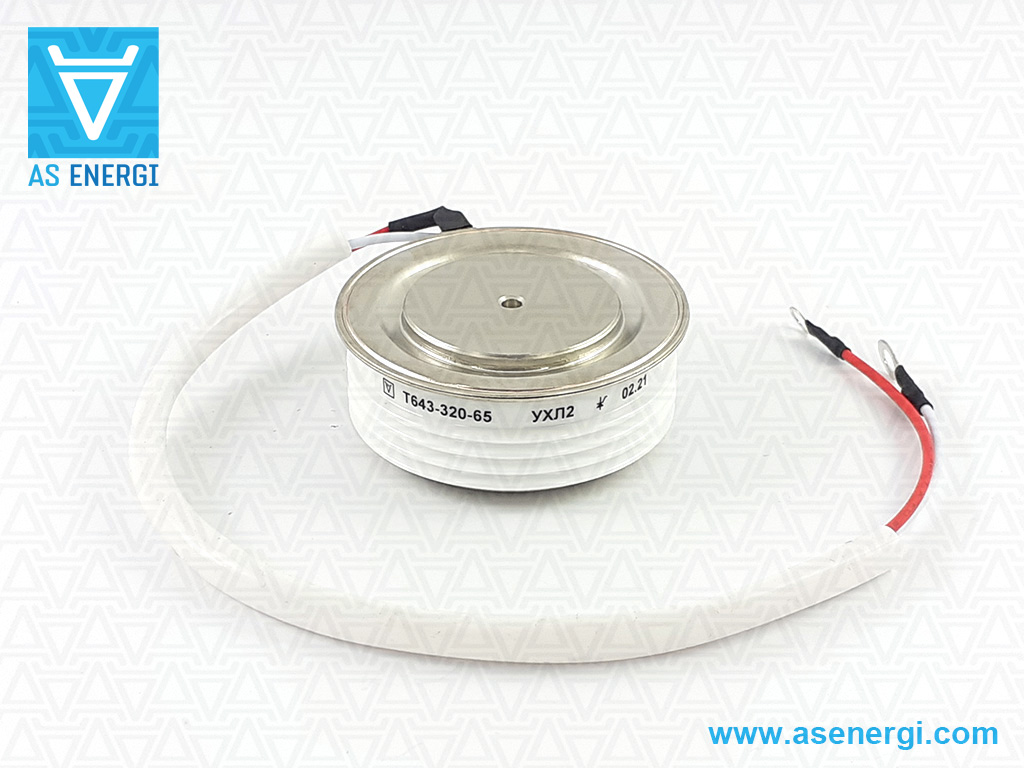

파워 사이리스터 T643(320A 4600-6500V)

사이리스터 T643


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T643-320	on request + –	4600 - 6500V	320A (89ºC) 344A (85ºC)	46 - 65	280 g	T.C6 (PT43)	O143, O243, O343, OM103, OM104

파워 사이리스터 T643의 상세 사양

A(°C)

°C

V/A

mΩ

V/µs

A/µs

µs

kA²·s

°C/W

T643-320

4600-6500

320(89)
344(85)

502

4.0

125

2.60/785

1.338

2.351

150

200-2500

300

2.5

500

800

0.035

파워 사이리스터 T743(320A 4600-6500V)

사이리스터 T743

시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T743-320	on request + –	4600 - 6500V	320A (79ºC) 293A (85ºC)	46 - 65	400 g	T.C5	O143, O243, O343, OM103, OM104

파워 사이리스터 T743의 상세 사양

A(°C)

°C

V/A

mΩ

V/µs

A/µs

µs

kA²·s

°C/W

T743-320

4600-6500

320(79)
293(85)

502

4.0

125

2.60/785

1.338

2.351

150

1000-2500

250

2.5

500

800

0.045

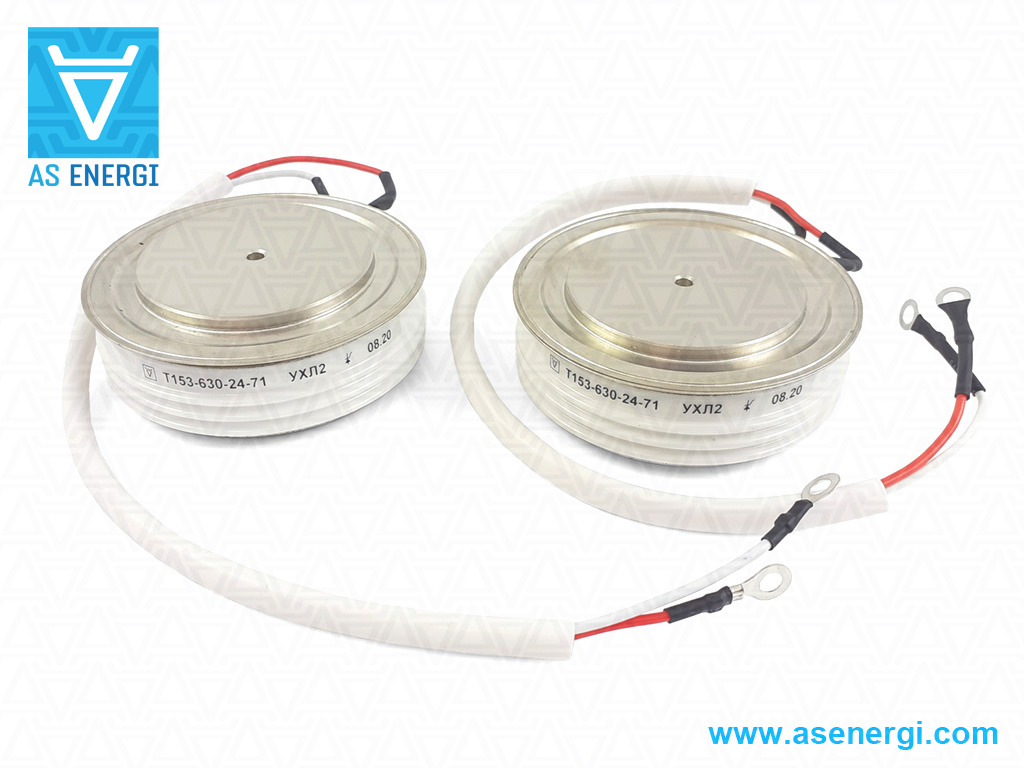

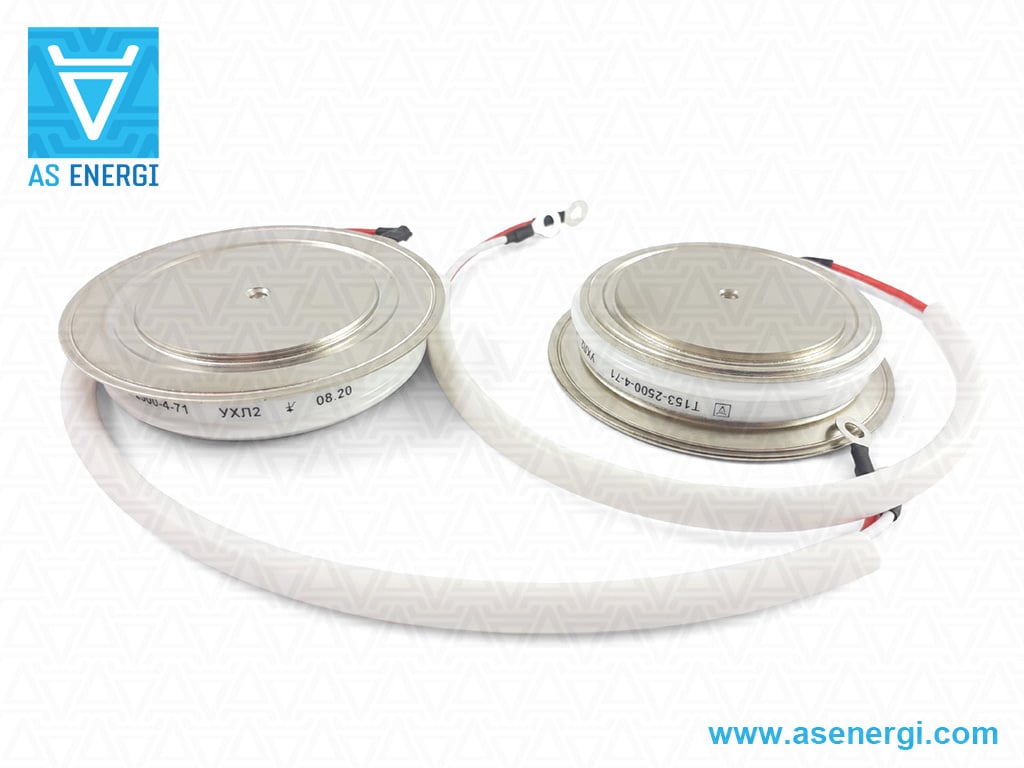

파워 사이리스터 T153 (630A – 2500A)

사이리스터 T153


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T153-630	on request + –	2000 - 2800V	890A (85ºC) 1110A (70ºC)	20 - 28	550 g	PT53	O153, O253, OM106
T153-800	on request + –	1000 - 2000V	800A (85ºC)	10 - 20	550 g	PT53	O153, O253, OM106
T153-1000	on request + –	1000 - 2000V	1034A (85ºC) 1290A (70ºC)	10 - 20	550 g	PT53	O153, O253, OM106
T153-1600	on request + –	800 - 1200V	1687A (85ºC) 2060A (70ºC)	8 - 12	330 g	PT51	O153, O253, OM106
T153-2000	on request + –	400 - 800V	2340A (85ºC) 2696A (70ºC)	4 - 8	330 g	PT51	O153, O253, OM106
T153-2500	on request + –	200 - 400V	2616A (85ºC) 3020A (70ºC)	2 - 4	330 g	PT51	O153, O253, OM106

파워 사이리스터 T153의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T153-630	2000-2800	890(85) 1110(70)	1740	15	125	1.80/1980	1.05	0.370	50	1600	250	2.5	200	250	1100	0.022
T153-800	1000-2000	800(85)	1260	22	125	1.50/2512	0.92	0.250	70	1600	250	3.0	200	250	1440	0.024
T153-1000	1000-2000	1034(85) 1290(70)	2025	20	125	1.70/3140	0.95	0.260	70	1600	250	2.5	200	250	2400	0.024
T153-1600	800-1200	1687A(85) 2060A(70)	3234	30	130	1.50/5026	0.90	0.140	100	1600	250	2.5	200	160	4500	0.018
T153-2000	400-800	2340(85) 2696(70)	4233	36	150	1.45/6283	0.85	0.120	100	1600	250	2.5	200	160	6500	0.018
T153-2500	200-400	2616(85) 3020(70)	4741	40	150	1.40/7850	0.80	0.090	100	1600	250	2.5	200	125	8000	0.018

파워 사이리스터 T253(500A - 2000A)

사이리스터 T253

시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T253-500	on request + –	4600 - 6500V	500A (101ºC) 696A (85ºC)	46 - 65	550 g	PT53	O153, O253, OM106
T253-630	on request + –	5000 - 6000V	650A (85ºC) 808A (70ºC)	50 - 60	550 g	PT53	O153, O253, OM106
T253-800	on request + –	2000 - 2400V	910A (85ºC) 1130A (70ºC)	20 - 24	550 g	PT53	O153, O253, OM106
T253-1000	on request + –	1000 - 2800V	1093A (85ºC) 1360A (70ºC)	10 - 28	550 g	PT53	O153, O253, OM106
T253-1250	on request + –	400 - 1800V	1270A (85ºC) 1580A (70ºC)	4 - 18	550 g	PT53	O153, O253, OM106
T253-1390	on request + –	2000 - 2400V	650A (85ºC) 808A (70ºC)	20 - 24	550 g	PT53	O153, O253, OM106
T253-1600	on request + –	200 - 1000V	1600A (85ºC)	2 - 10	550 g	PT53	O153, O253, OM106
T253-2000	on request + –	200 - 1000V	2000A (85ºC)	2 - 10	550 g	PT53	O153, O253, OM106

파워 사이리스터 T253의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T253-500	4600-6500	500(101) 696(85)	785	9.5	125	2.50/1570	1.27	1.125	200	1000-2500	250	2.5	400	800	450	0.018
T253-630	5000-6000	650(85) 808(70)	1270	10.0	125	2.70/1980	1.30	0.900	70	500-1600	250	2.5	200	125	500	0.022
T253-800	2000-2400	910(85) 1130(70)	1770	17	125	2.10/2500	1.20	0.440	70	200-1600	300	3.5	200	250	1440	0.020
T253-1000	1000-2800	1093(85) 1360(70)	2135	22	125	1.75/3140	1.02	0.300	70	500-1600	250	2.5	200	250	2400	0.020
T253-1250	400-1800	1270(85) 1580(70)	2480	28	125	1.60/3925	0.95	0.200	50	500-1600	200	2.5	200	160	3920	0.020
T253-1390	2000-2400	1390(86) 1425(85)	2182	29.0	125	1.50/3140	0.94	0.177	150	200-2500	300	2.5	2000	160	4200	0.018
T253-1600	200-1000	1600(85)	1930	30	140	1.50/5024	1.00	0.090	100	200-1600	200	2.5	200	160	4500	0.301
T253-2000	200-1000	2000(85)	2330	36	140	1.45/6280	0.97	0.08	100	200-1600	200	2.5	200	160	6500	0.301

파워 사이리스터 T353 (500A – 1600A)

사이리스터 T353


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T353-500	on request + –	6000 - 7000V	588A (85ºC) 720A (70ºC)	60 - 70	720 g	PT54	O153, O253, OM106
T353-630	on request + –	3600 - 4800V	810A (85ºC) 990A (70ºC)	36 - 48	550 g	PT53	O153, O253, OM106
T353-800	on request + –	2400 - 3400V	930A (85ºC) 1150A (70ºC)	24 - 34	550 g	PT53	O153, O253, OM106
T353-1000	on request + –	2000 - 3200V	1000A (85ºC) 1240A (70ºC)	20 - 32	550 g	PT53	O153, O253, OM106
T353-1600	on request + –	1000 - 1800V	1558A (85ºC) 1930A (70ºC)	10 - 18	550 g	PT53	O153, O253, OM106

파워 사이리스터 T353의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T353-500	6000-7000	588(85) 720(70)	1130	9	125	2.40/1570	1.35	1.200	100	1600	250	2.5	200	800	405	0.022
T353-630	3600-4800	810(85) 990(70)	1550	15	125	2.30/1980	1.20	0.630	70	1600	250	2.5	200	400	1120	0.020
T353-800	2400-3400	930(85) 1150(70)	1800	17	125	2.00/2512	1.12	0.447	70	500-2500	250	2.5	200	320	1440	0.020
T353-1000	2000-3200	1000(85) 1240(70)	1940	19	125	2.00/3140	1.05	0.380	70	500-1600	320	2.5	200	320	1800	0.020
T353-1600	1000-1800	1558(85) 1930(70)	2512	29	125	1.60/5024	0.909	0.135	150	200-2500	300	2.5	2000	160	4200	0.020

파워 사이리스터 T453(630A - 1250A)

사이리스터 T453

시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T453-630	on request + –	2400 - 3600V	630A (104ºC) 1004A (85ºC)	24 - 36	550 g	PT53	O153, O253, OM106
T453-800	on request + –	2400 - 3600V	800A (96ºC) 1018A (85ºC)	24 - 36	550 g	PT53	O153, O253, OM106
T453-1000	on request + –	1000 - 2400V	1000A (95ºC) 1243A (85ºC)	10 - 24	550 g	PT53	O153, O253, OM106
T453-1250	on request + –	1000 - 1800V	1250A (90ºC) 1385A (85ºC)	10 - 18	550 g	PT53	O153, O253, OM106

파워 사이리스터 T453의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T453-630	2400-3600	630(104) 1004(85)	989	19	125	1.80/1978	1.088	0.457	150	200-2500	300	2.5	1250	400	1600	0.018
T453-800	2400-3600	800(96) 1018(85)	1256	20	125	1.95/2512	1.078	0.443	150	200-2500	300	2.5	1250	400	1800	0.080
T453-1000	1000-2400	1000(95) 1243(85)	1570	25	125	1.75/3140	0.967	0.269	150	200-2500	300	2.5	2000	160	2800	0.018
T453-1250	1000-1800	1250(90) 1385(85)	1962	29	125	1.70/3925	0.998	0.179	150	200-2500	300	2.5	1250	160	4200	0.018

파워 사이리스터 T553 (500A – 1250A)

사이리스터 T553

시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T553-500	on request + –	3600 - 4400V	500A (106ºC) 824A (85ºC)	36 - 44	550 g	PT53	O153, O253, OM106
T553-630	on request + –	3600 - 4400V	630A (99ºC) 855A (85ºC)	36 - 44	550 g	PT53	O153, O253, OM106
T553-800	on request + –	3600 - 4400V	800A (88ºC) 847A (85ºC)	36 - 44	550 g	PT53	O153, O253, OM106
T553-1000	on request + –	800 - 1800V	1000A (85ºC)	8 - 18	550 g	PT53	O153, O253, OM106
T553-1250	on request + –	800 - 1800V	1250A (85ºC)	8 - 18	550 g	PT53	O153, O253, OM106

파워 사이리스터 T553의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T553-500	3600-4400	500(106) 824(85)	785	14	125	2.20/1570	1.169	0.754	150	200-2500	250	2.5	1000	500	930	0.018
T553-630	3600-4400	630(99) 855(85)	989	15	125	2.30/1978	1.135	0.698	150	200-2500	250	2.5	1000	500	1000	0.018
T553-800	3600-4400	800(88) 847(85)	1256	16	125	2.60/2512	1.144	0.713	150	200-2500	250	2.5	1000	500	1100	0.018
T553-1000	800-1800	1000(85)	1570	24.5	125	1.80/3140	1.000	0.290	70	200-1600	300	3.5	200	250	2400	0.020
T553-1250	800-1800	1250(85)	1960	28	125	1.60/3925	0.920	0.210	70	200-1600	300	3.5	200	250	3600	0.018

파워 사이리스터 T653 (500A – 1000A)

사이리스터 T653


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T653-500	on request + –	8000 - 9500V	550A (85ºC) 675A (70ºC)	80 - 95	720 g	PT54	O153, O253, OM106
T653-630	on request + –	2000 - 3400V	630A (85ºC)	20 - 34	550 g	PT53	O153, O253, OM106
T653-800	on request + –	4600 - 6500V	800A (79ºC) 733A (85ºC)	46 - 65	550 g	PT53	O153, O253, OM106
T653-1000	on request + –	2000 - 3200V	1000A (85ºC)	20 - 32	550 g	PT53	O153, O253, OM106

파워 사이리스터 T653의 상세 사양

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T653-500	8000-9500	550(85) 675(70)	1060	12	125	2.70/1570	1.540	1.300	120	500-2000	250	2.5	200	1000	720	0.022
T653-630	2000-3400	630(85)	990	15	125	2.10/1978	1.100	0.650	70	200-1600	300	3.0	200	250	620	0.020
T653-800	4600-6500	800(79) 733(85)	1256	10	125	2.40/2512	1.269	0.981	200	500-2500	300	2.5	60	630	500	0.018
T653-1000	2000-3200	1000(85)	1570	19	125	2.00/3140	0.980	0.400	70	200-1600	300	3.0	200	250	780	0.018

파워 사이리스터 T753, T853, T953 (500A – 800A)

사이리스터 T753, T853



시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T753-800	on request + –	3400 - 4400V	821A (85ºC) 1010A (70ºC)	34 - 44	550 g	PT53	O153, O253, OM106
T853-500	on request + –	4600 - 6500V	500A (98ºC) 651A (85ºC)	46 - 65	720 g	PT54	O153, O253, OM106
T953-800	on request + –	4600 - 6500V	685A (85ºC) 800A (73ºC)	46 - 65	700 g	T.D4 (PT54)	O153, O253

파워 사이리스터의 상세 사양 T753, T853, T953

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T753-800	3400-4400	821(85) 1010(70)	1586	15	125	2.25/2513	1.18	0.62	70	500-2500	250	2.5	200	400	1100	0.020
T853-500	4600-6500	500(98) 651(85)	785	9.5	125	2.50/1570	1.272	1.125	200	500-2500	250	2.5	400	800	410	0.020
T953-800	4600-6500	685(85) 800(73)	1256	10	125	2.40/1500	1.269	0.981	200	1000-2500	300	2.5	60	630	500	0.020

파워 사이리스터 T163 (800A – 3200A)

사이리스터 T163


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T163-800	on request + –	6000 - 7000V	910A (85ºC) 1110A (70ºC)	60 - 70	700 g	PT63	O163, OM107, OM207
T163-1000	on request + –	3400 - 4400V	1091A (85ºC) 1343A (70ºC)	34 - 44	700 g	PT63	O163, OM107, OM207
T163-1250	on request + –	2000 - 2800V	1300A (85ºC) 1610A (70ºC)	20 - 28	700 g 1000 g	PT63 (T.E3)	O163, OM107, OM207
T163-1600	on request + –	1200 - 1800V	1615A (85ºC) 2023A (70ºC)	12 - 18	700 g 1000 g	PT63 (T.E3)	O163, OM107, OM207
T163-2000	on request + –	400 - 1200V	2340A (85ºC) 2696A (70ºC)	4 - 12	700 g 1000 g	PT63 (T.E3)	O163, OM107, OM207
T163-2500	on request + –	200 - 800V	2670A (85ºC) 3190A (70ºC)	2 - 8	700 g	PT63	O163, OM107, OM207
T163-3200	on request + –	200 - 400V	3470A (85ºC) 3890A (70ºC)	2 - 4	700 g	PT63	O163, OM107, OM207

파워 사이리스터의 상세 사양 T163

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T163-800	6000-7000	910A(85ºC) 1110A(70ºC)	1680	15	125	2.50/2513	1.30	0.650	120	500-1600	250	2.5	200	1000	720	0.017
T163-1000	3400-4400	1091A(85ºC) 1343A(70ºC)	2109	20	125	2.20/3140	1.14	0.428	100	1600-2000	250	2.5	200	500	2000	0.016
T163-1250	2000-2800	1300A(85ºC) 1610A(70ºC)	2520	25	125	2.00/3925	1.05	0.270	100	500-1600	250	2.5	200	250	3100	0.016
T163-1600	1200-1800	1615A(85ºC) 2023A(70ºC)	3176	35	125	1.65/5026	0.95	0.150	100	500-1600	250	2.5	200	160	6200	0.016
T163-2000	400-1200	2340A(85ºC) 2696A(70ºC)	4220	40	130	1.45/6283	0.96	0.065	100	500-1600	250	2.5	200	120	8000	0.016
T163-2500	200-800	2670A(85ºC) 3190A(70ºC)	5000	50	140	1.35/7850	0.82	0.070	120	500-1600	250	2.5	200	100	12500	0.016
T163-3200	200-400	3470A(85ºC) 3890A(70ºC)	5000	52	145	1.30/10050	0.77	0.063	120	500-1600	250	2.5	200	160	12500	0.014

파워 사이리스터 T263 (800A – 2000A)

사이리스터 T263


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T263-800	on request + –	4400 - 5200V	920A (85ºC) 1120A (70ºC)	44 - 52	700 g	PT63	O163, OM107, OM207
T263-1000	on request + –	4600 - 5200V	1000A (104ºC) 1632A (85ºC)	46 - 52	1000 g	PT63-1 (T.E3)	O163, OM107, OM207
T263-1250	on request + –	2800 - 3200V	1257A (85ºC) 1550A (70ºC)	28 - 32	700 g	PT63	O163, OM107, OM207

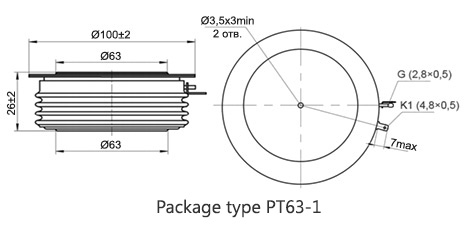

T263-2000	on request + –	1400 - 2000V	2000A (85ºC)	14 - 20	1000 g	PT63-1	O163, OM107, OM207

파워 사이리스터의 상세 사양 T263

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T263-800	4400-5200	920A(85ºC) 1120A(70ºC)	1680	15	125	2.40/2513	1.20	0.600	120	500-1600	250	2.5	200	500	720	0.017
T263-1000	4600-5200	1000A(104ºC) 1632A(85ºC)	1570	21	125	2.80/5000	1.05	0.350	200	500-1000	300	3.0	200	800	2000	0.010
T263-1250	2800-3200	1257A(85ºC) 1550A(70ºC)	2520	22	125	2.00/3925	1.10	0.330	100	500-1600	250	2.5	200	250	3100	0.015
T263-2000	1400-2000	2000A(85ºC)	3140	45	125	1.75/6283	1.10	0.125	200	500-1600	300	3.0	200	160	8000	0.013

파워 사이리스터 T663 (1600A)

사이리스터 T663

시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T663-1600	on request + –	2000 - 3200V	1600A (85ºC)	20 - 32	1000 g	PT63-1	O163, OM107, OM207

파워 사이리스터의 상세 사양 T663

A(°C)

°C

V/A

mΩ

V/µs

A/µs

µs

kA²·s

°C/W

T663-1600

2000-3200

1600A(85ºC)

2510

125

2.00/5026

1.20

0.230

200

500-1600

300

3.0

200

320

5900

0.013

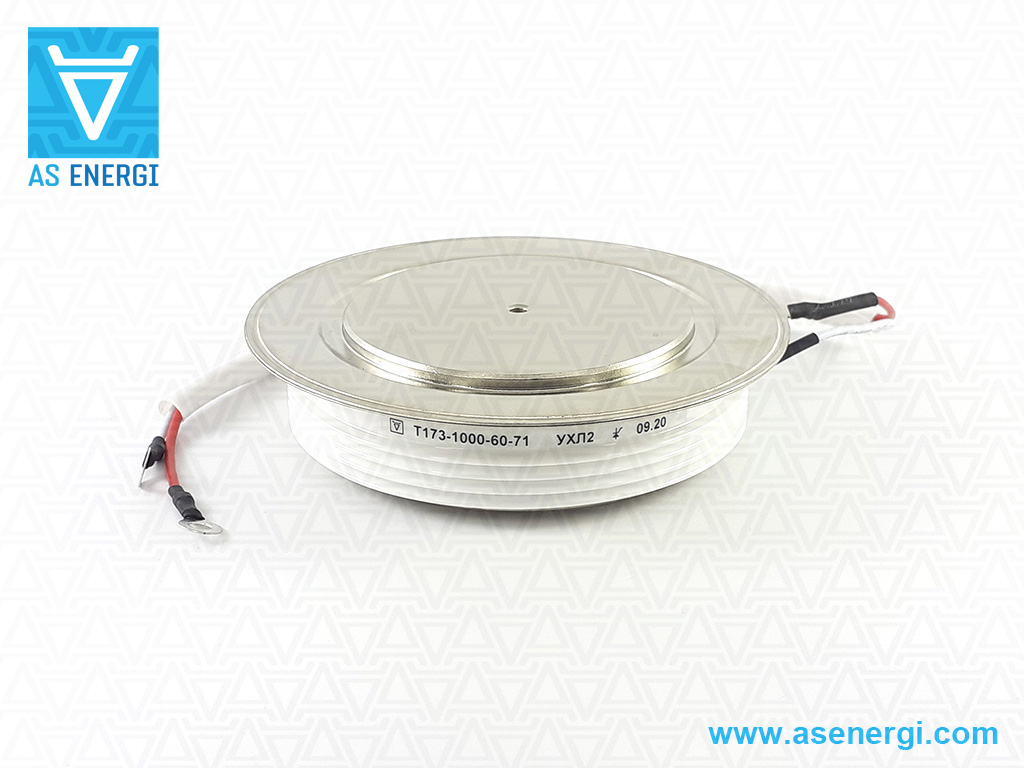

파워 사이리스터 T173 (1000A – 6300A)

사이리스터 T173

시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T173-1000	on request + –	6000 - 7000V	1020A (85ºC) 1240A (70ºC)	60 - 70	1200 g	PT73	O173, O273
T173-1250	on request + –	5000 - 6500V	1240A (85ºC) 1530A (70ºC)	50 - 65	1200 g	PT73	O173, O273
T173-1600	on request + –	2400 - 3400V	1705A (85ºC) 2103A (70ºC)	24 - 34	1200 g	PT73	O173, O273
T173-2000	on request + –	1600 - 2000V	2360A (85ºC) 2950A (70ºC)	16 - 20	1200 g	PT73	O173, O273
T173-2500	on request + –	1000 - 1800V	2635A (85ºC) 3290A (70ºC)	10 - 18	1200 g	PT73	O173, O273
T173-3200	on request + –	200 - 1200V	3260A (85ºC) 4015A (70ºC)	2 - 12	1200 g	PT73	O173, O273
T173-4000	on request + –	200 - 1000V	4025A (85ºC) 4780A (70ºC)	2 - 10	1200 g	PT73	O173, O273
T173-5000	on request + –	200 - 800V	4777A (85ºC) 5540A (70ºC)	2 - 8	1200 g	PT73	O173, O273
T173-6300	on request + –	200 - 400V	5630A (85ºC) 6540A (70ºC)	2 - 4	1200 g	PT73	O173, O273

파워 사이리스터의 상세 사양 T173

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T173-1000	6000-7000	1020(85) 1240(70)	1950	20	125	2.30/3140	1.40	0.750	200	500-1600	250	2.5	200	500	2000	0.012
T173-1250	5000-6500	1240(85) 1530(70)	2400	26	125	2.40/3930	1.30	0.450	200	1000-2000	250	2.5	200	1000	3400	0.012
T173-1600	2400-3400	1705(85) 2103(70)	3302	34	125	2.10/5030	1.08	0.250	180	500-1600	250	2.5	200	400	5800	0.011
T173-2000	1600-2000	2360(85) 2850(70)	4637	49	125	1.65/6280	0.92	0.106	180	500-1600	250	2.5	200	200	12000	0.011
T173-2500	1000-1800	2635(85) 3290(70)	5166	52	125	1.70/7850	0.90	0.095	180	500-1600	250	2.5	200	250	14000	0.010
T173-3200	200-1200	3260(85) 4015(70)	6300	60	130	1.50/10050	0.88	0.062	200	500-1600	250	2.5	200	200	18000	0.010
T173-4000	200-1000	4025(85) 4780(70)	7500	62	140	1.50/12560	0.84	0.053	200	1000-1600	250	2.5	200	200	19000	0.010
T173-5000	200-800	4777(85) 5540(70)	8690	66	150	1.50/15708	0.83	0.045	200	500-1600	250	2.5	200	200	22000	0.010
T173-6300	200-400	5630(85) 6540(70)	10274	70	150	1.50/19780	0.77	0.032	200	1000	250	2.5	200	160	24000	0.0095

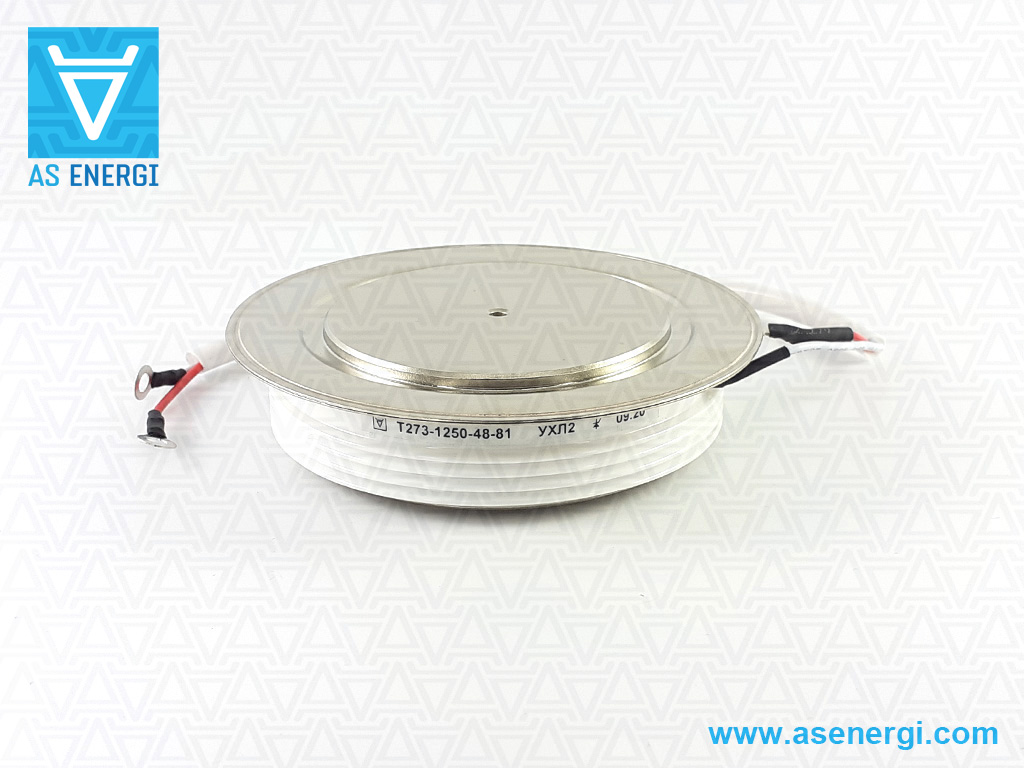

파워 사이리스터 T273 (1000A – 5000A)

사이리스터 T273


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T273-1000	on request + –	6000 - 7000V	1420A (70ºC)	60 - 70	1200 g 1700 g	PT73 PT74	O173, O273
T273-1250	on request + –	3600 - 4800V	1577A (85ºC) 1937A (70ºC)	36 - 48	1200 g	PT73	O173, O273
T273-1600	on request + –	4000 - 4800V	1860A (85ºC) 2239A (70ºC)	40 - 48	1700 g	PT74	O173, O273
T273-2000	on request + –	1800 - 2800V	2120A (85ºC) 2630A (70ºC)	18 - 28	1200 g	PT73	O173, O273
T273-3200	on request + –	200 - 1800V	3200A (85ºC)	2 - 18	1200 g	PT73	O173, O273
T273-4000	on request + –	200 - 1000V	4000A (85ºC)	2 - 10	1200 g	PT73	O173, O273
T273-5000	on request + –	200 - 800V	5000A (80ºC)	2 - 8	1200 g	PT73	O173, O273

파워 사이리스터의 상세 사양 T273

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T273-1000	6000-7000	1420(70)	1570	22	125	2.30/3140	1.30	0.550	200	500-1600	250	2.5	200	1000	2600	0.012
T273-1250	3600-4800	1577(85) 1937(70)	3041	32	125	2.40/3930	1.10	0.310	200	500-2000	250	2.5	200	500	5100	0.011
T273-1600	4000-4800	1860(85) 2280(70)	3585	36	125	2.40/5030	1.00	0.250	180	500-1600	250	2.5	200	400	6500	0.010
T273-2000	1800-2800	2120(85) 2630(70)	4125	42	125	1.75/6280	0.95	0.147	180	500-1600	250	2.5	200	320	8900	0.011
T273-3200	200-1800	3200(85)	5024	57	125	1.50/7850	0.81	0.084	300	500-1000	300	3.0	630	250	16245	0.008
T273-4000	200-1000	4000(85)	6280	62	140	1.50/12560	0.92	0.050	200	500-1600	300	3.0	250	160	18500	0.009
T273-5000	200-800	5000(80)	7850	65	140	1.48/15700	0.83	0.048	200	500-1600	300	3.0	250	160	21000	0.008

파워 사이리스터 T373 (1250A – 3200A)

사이리스터 T373


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T373-1250	on request + –	3600 - 4400V	1577A (85ºC) 1937A (70ºC)	36 - 44	1000 g	PT73-1	O173, O273
T373-1600	on request + –	3000 - 3600V	1600A (82ºC) 1855A (85ºC)	30 - 36	1700 g	PT74	O173, O273
T373-2000	on request + –	2000 - 2800V	2160A (85ºC) 2670A (70ºC)	20 - 28	1000 g	PT73-1	O173, O273
T373-2500	on request + –	1000 - 1800V	2500A (90ºC) 2806A (85ºC)	10 - 18	1700 g	PT74	O173, O273
T373-3200	on request + –	1000V	3200A (97ºC) 3867A (85ºC)	10	1700 g	PT74	O173, O273

파워 사이리스터의 상세 사양 T373

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T373-1250	3600-4400	1577(85) 1937(70)	3041	32	125	2.10/3930	1.10	0.310	200	500-2000	250	2.5	200	500	5100	0.011
T373-1600	3000-3600	1600(92) 1855(85)	2512	36	125	2.05/5024	1.15	0.220	300	200-1000	300	3.0	800	500	5990	0.010
T373-2000	2000-2800	2120(85) 2630(70)	4125	42	125	1.75/6280	0.95	0.147	180	500-1600	250	2.5	200	320	8900	0.011
T373-2500	1000-1800	2500(92) 2806(70)	3925	69	125	1.55/7850	0.909	0.075	300	200-2500	250	2.5	2000	250	21500	0.009
T373-3200	1000	3200(97) 3867(85)	5024	62	140	1.50/12560	0.92	0.050	200	500-1600	250	2.5	630	250	29200	0.010

파워 사이리스터 T673 (1600A – 2500A)

사이리스터 T673

시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T673-1600	on request + –	2000 - 3200V	1570A (85ºC) 1930A (70ºC)	20 - 32	1200 g	PT73	O173, O273
T673-2000	on request + –	1200 - 2800V	2000A (85ºC)	12 - 28	1200 g	PT73	O173, O273
T673-2500	on request + –	1200 - 1800V	2500A (85ºC)	12 - 18	1200 g	PT73	O173, O273

파워 사이리스터의 상세 사양 T673

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	°C/W
T673-1600	2000-3200	1600(85)	1810	34	125	2.10/5024	1.25	0.210	200	500-1600	300	3.0	200	320	25000	0.009
T673-2000	1200-2800	2000(85)	2165	40	125	2.05/6280	1.15	0.200	200	500-1600	300	3.0	200	320	25000	0.009
T673-2500	1200-1800	3200(85)	2730	45	125	1.70/7850	1.05	0.100	200	500-1600	300	3.0	200	250	25000	0.009

파워 사이리스터 T183 (1600A – 5000A)

사이리스터 T183


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T183-1600	on request + –	5400 - 6500V	1807A (85ºC) 2210A (70ºC)	54 - 65	1800 g	PT83	O193, OM109, OM209
T183-2000	on request + –	4400 - 5200V	2620A (85ºC) 2140A (70ºC)	44 - 52	1800 g	PT83	O193, OM109, OM209
T183-2500	on request + –	3600 - 4200V	2510A (85ºC) 4200A (70ºC)	36 - 42	1800 g	PT83	O193, OM109, OM209
T183-3200	on request + –	1800 - 2800V	3208A (85ºC) 3990A (70ºC)	18 - 28	1800 g	PT83	O193, OM109, OM209
T183-4000	on request + –	800 - 1600V	3680A (85ºC) 4620A (70ºC)	8 - 16	1800 g	PT83	O193, OM109, OM209

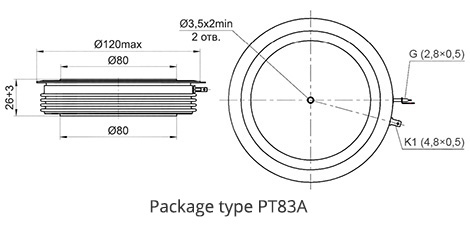

T183-5000	on request + –	200 - 1000V	5000A (85ºC)	2 - 10	1800 g	PT83A	O193, OM109, OM209

파워 사이리스터의 상세 사양 T183

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T183-1600	5400-6500	1807(85) 2210(70)	2370	38	125	2.70/5030	1.25	0.34	250	1600-2000	250	2.5	200	1000	7300	0.008
T183-2000	4400-5200	2620(85) 2140(70)	4116	44	125	2.40/6280	1.07	0.24	250	1600-2000	250	2.5	200	630	9700	0.008
T183-2500	3600-4200	2510(85) 3094(70)	4858	50	125	2.00/7850	1.00	0.16	250	1600-2000	250	2.5	200	500	12500	0.008
T183-3200	1800-2800	3208(85) 3094(70)	6266	60	125	1.60/10050	0.91	0.087	250	1600-2000	250	2.5	200	400	18000	0.0078
T183-4000	800-1600	3680(85) 4620(70)	7257	70	125	1.55/12570	0.864	0.055	250	1600-2000	250	2.5	200	250	25000	0.008
T183-5000	200-1000	5000(85)	7850	72	125	1.43/15700	0.93	0.032	350	500-1600	400	3.0	250	250	28000	0.0075

파워 사이리스터 T283 (1600A – 3200A)

사이리스터 T283



시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T283-1600	on request + –	6000V	1910A (85ºC) 2350A (70ºC)	60	2000 g	PT84	O193, OM109, OM209
T283-2000	on request + –	4600 - 5200V	2000A (92ºC) 2322A (85ºC)	46 - 52	1800 g	PT83	O193, OM109, OM209
T283-2500	on request + –	3000 - 3400V	2736A (85ºC) 3380A (70ºC)	30 - 34	1900 g	PT83	O193, OM109, OM209
T283-3200	on request + –	1200 - 2000V	3208A (85ºC)	12 - 20	1800 g	PT83A	O193, OM109, OM209

파워 사이리스터의 상세 사양 T283

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T283-1600	6000	1910(85) 2350(70)	3690	40	125	2.80/5030	1.30	0.30	250	1600-2000	250	2.5	200	500	8000	0.0077
T283-2000	4600-5200	2000(92) 2322(85)	3140	35	125	2.50/6300	1.00	1.290	300	500-1600	300	3.0	200	800	6100	0.0065
T283-2500	3000-3400	2736(85) 3380(70)	5306	55	125	1.85/7850	0.95	0.13	250	1600-2000	250	2.5	200	400	15000	0.008
T283-3200	1200-2000	3208(85)	5024	62	125	1.68/10050	0.97	0.71	350	500-1600	400	3.0	250	250	18000	0.0075

파워 사이리스터 T383, T583, T683 (1600A – 3200A)

사이리스터 T383, T583, T683


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T383-1600	on request + –	6800 - 7400V	1740A (85ºC) 2120A (70ºC)	68 - 74	2000 g	PT84	O193, OM109, OM209
T383-2500	on request + –	2200 - 3200V	2500A (85ºC)	22 - 32	1800 g	PT83A	O193, OM109, OM209
T583-3200	on request + –	1200 - 2000V	3200A (85ºC)	12 - 20	1800 g	PT83A	O193, OM109, OM209
T683-2500	on request + –	2200 - 3200V	2500A (85ºC)	22 - 32	1800 g	PT83A	O193, OM109, OM209

파워 사이리스터의 상세 사양 T383, T583, T683

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T383-1600	6800-7400	1740(85) 2120(70)	3300	35	125	3.00/5030	1.20	0.39	250	1600-2000	250	2.5	200	1000	6200	0.008
T383-2500	2200-3200	2500(85)	3925	55	125	2.00/7850	1.05	0.19	350	500-1600	400	3.0	250	320	15000	0.0075
T583-3200	1200-2000	3200(85)	5024	62	125	1.68/10050	0.97	0.71	350	500-1600	400	3.0	250	250	25000	0.0075
T683-2500	2200-3200	2500(85)	3925	55	125	2.00/7850	1.05	1.91	350	500-1600	400	3.0	250	320	25000	0.0075

파워 사이리스터 T193 (2000A – 5000A)

사이리스터 T193


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T193-2000	on request + –	6600 - 7000V	2025A (85ºC) 2456A (70ºC)	66 - 70	3000 g	PT94	O193, OM109, OM209
T193-2500	on request + –	3400 - 4200V	3030A (85ºC) 3720A (70ºC)	34 - 42	3000 g	PT94	O193, OM109, OM209
T193-3200	on request + –	2800 - 3400V	3590A (85ºC) 4380A (70ºC)	28 - 34	3000 g	PT94	O193, OM109, OM209
T193-3600	on request + –	3000 - 3600V	3600A (91ºC) 4930A (70ºC)	30 - 36	2200 g	PT93	O193, OM109, OM209
T193-4000	on request + –	1800 - 2800V	4104A (85ºC) 5096A (70ºC)	18 - 28	3000 g	PT94	O193, OM109, OM209
T193-5000	on request + –	800 - 1800V	5015A (85ºC) 6250A (70ºC)	8 - 18	3000 g	PT94	O193, OM109, OM209

파워 사이리스터의 상세 사양 T193

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T193-2000	6600-7000	2025A(85ºC) 2456A(70ºC)	3856	45	125	2.50/6280	1.25	0.420	300	1600-2000	250	2.5	200	1000	10200	0.0059
T193-2500	3400-4200	3030A(85ºC) 3720A(70ºC)	5940	68	125	1.80/7850	1.08	0.160	300	1600-2000	250	2.5	200	630	23000	0.0058
T193-3200	2800-3400	3614A(85ºC) 4477A(70ºC)	7030	75	125	1.45/10050	1.05	0.100	300	500-1600	250	2.5	200	400	28000	0.0057
T193-3600	3000-3600	3600A(91ºC) 4930A(70ºC)	5652	72	125	1.70/6300	0.90	0.110	300	500-1000	300	3.0	1000	630	23970	0.0050
T193-4000	1800-2800	4104A(85ºC) 5096A(70ºC)	8000	90	125	1.45/12570	0.95	0.075	300	500-1600	250	2.5	200	400	41000	0.0057
T193-5000	800-1800	5015A(85ºC) 6250A(70ºC)	9817	100	125	1.48/15708	0.83	0.048	200	500-1600	250	2.5	200	400	50000	0.0056

파워 사이리스터 T293 (2000A – 5000A)

사이리스터 T293


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T293-2000	on request + –	5400 - 6500V	2377A (85ºC) 2897A (70ºC)	54 - 65	3000 g	PT94	O193, OM109, OM209
T293-2500	on request + –	4400 - 5200V	2820A (85ºC) 3460A (70ºC)	44 - 52	3000 g	PT94	O193, OM109, OM209
T293-3200	on request + –	2800 - 3400V	4132A (85ºC) 5095A (70ºC)	28 - 34	2200 g	PT93	O193, OM109, OM209
T293-4000	on request + –	1800 - 2800V	4430A (85ºC) 5487A (70ºC)	18 - 28	2200 g	PT93	O193, OM109, OM209
T293-5000	on request + –	800 - 1800V	5430A (85ºC) 6750A (70ºC)	8 - 18	2200 g	PT93	O193, OM109, OM209

파워 사이리스터의 상세 사양 T293

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	A²s·10⁶	°C/W
T293-2000	5400-6500	2377A(85ºC) 2897A(70ºC)	4548	54	125	2.40/6280	1.20	0.290	300	1600-2000	250	2.5	200	1000	14.7	0.0058
T293-2500	4400-5200	2820A(85ºC) 3460A(70ºC)	5230	56	125	2.30/7850	1.12	0.190	300	1600-2000	250	2.5	200	630	16	0.0058
T293-3200	2800-3400	4132A(85ºC) 5095A(70ºC)	8000	75	125	1.75/10050	0.96	0.092	300	500-1600	250	2.5	200	400	28	0.0051
T293-4000	1800-2800	4430A(85ºC) 5487A(70ºC)	8614	90	125	1.45/12570	0.95	0.075	300	500-1600	250	2.5	200	400	41	0.0051
T293-5000	800-1800	5430A(85ºC) 6750A(70ºC)	10597	100	125	1.48/15708	0.83	0.048	200	500-1600	250	2.5	200	250	50	0.0051

파워 사이리스터 T393 (2000A – 5000A)

사이리스터 T393


시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T393-2000	on request + –	6600 - 7000V	2162A (85ºC) 2618A (70ºC)	66 - 70	2200 g	PT93	O193, OM109, OM209
T393-2500	on request + –	4400 - 5200V	2973A (85ºC) 3632A (70ºC)	44 - 52	2200 g	PT93	O193, OM109, OM209
T393-3200	on request + –	3400 - 4200V	2973A (85ºC) 3632A (70ºC)	34 - 42	2200 g	PT93	O193, OM109, OM209
T393-3600	on request + –	3000 - 3600V	3600A (85ºC) 4540A (70ºC)	30 - 36	3000 g	PT94	O193, OM109, OM209
T393-4000	on request + –	2000 - 2800V	4000A (90ºC) 5420A (70ºC)	20 - 28	3000 g	PT94	O193, OM109, OM209
T393-5000	on request + –	1000 - 1800V	5000A (78ºC) 5600A (70ºC)	10 - 18	3000 g	PT94	O193, OM109, OM209

파워 사이리스터의 상세 사양 T393

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	A²s·10⁶	°C/W
T393-2000	6600-7000	2162A(85ºC) 2618A(70ºC)	4110	45	125	2.50/6280	1.25	0.420	300	1600-2000	250	2.5	200	1000	10.20	0.0053
T393-2500	4400-5200	2973A(85ºC) 3632A(70ºC)	5700	56	125	2.30/7850	1.12	0.200	200	1600-2000	250	2.5	200	630	16.00	0.0052
T393-3200	3400-4200	3590A(85ºC) 4380A(70ºC)	6880	68	125	1.50/10050	0.90	0.140	300	1000	250	2.5	200	630	23.00	0.0052
T393-3600	3000-3600	3600A(85ºC) 4540A(70ºC)	5652	72	125	1.70/6300	0.90	0.110	300	1000	300	3.0	1000	630	25.97	0.0057
T393-4000	2000-2800	4000A(90ºC) 5420A(70ºC)	6280	75	125	1.45/6300	0.85	0.070	300	1000	300	3.0	1000	500	28.12	0.0057
T393-5000	1000-1800	5000A(78ºC) 5600A(70ºC)	7850	94	125	1.30/6300	0.90	0.060	400	500-1600	300	3.0	1000	400	44.18	0.0057

파워 사이리스터 T693 (3200A – 4000A)

사이리스터 T693

시리즈	가격	전압 V_DRM, V_RRM	평균 순방향 전류 I_T(AV) (T_C, ºC)	전압 코드 V_RRM / 100	무게	패키지 유형	방열판	데이터 시트
T693-3200	on request + –	2000 - 3200V	3200A (85ºC)	20 - 32	2200 g	PT93	O193, OM109, OM209
T693-3600	on request + –	2000 - 3200V	3600A (85ºC)	20 - 32	2200 g	PT93	O193, OM109, OM209
T693-4000	on request + –	2000 - 3200V	4000A (85ºC)	20 - 32	2200 g	PT93	O193, OM109, OM209

파워 사이리스터의 상세 사양 T693

시리즈	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
시리즈	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T693-3200	2000-3200	3200(85)	5024	74	125	2.20/10048	1.15	0.150	400	500-1600	400	3.0	250	320	25000	0.0050
T693-3600	2000-3200	3600(85)	5652	78	125	2.10/11304	1.10	0.110	400	500-1600	400	3.0	250	320	25000	0.0050
T693-4000	2000-3200	4000(85)	6280	90	125	1.95/12560	1.05	0.072	400	500-1600	400	3.0	250	250	28000	0.0048

고전력 디스크 사이리스터용 부품 번호 안내서:

173

–

1000

–

사이리스터,

AS ENERGI^TM

173

–

사이리스터 유형(디스크 유형).

1000

–

개방 상태의 평균 전류 I_T(AV), Amp.

–

전압 클래스 V_RRM / 100 (공칭 전압 – 7000 V).

–

오프 상태 전압의 임계값 상승률 파라미터 (dV_D/dt)_crit:

영숫자 코딩	P2	K2	Е2	A2	T1	P1	M1
디지털 코딩	4	5	6	7	8	–	9
가치, V/µs	200	320	500	1000	1600	2000	2500

–

끄기 시간 매개변수 t_q:

영숫자 코딩	0	B2	C2	E2	H2	K2	М2	P2	T2	X2	A3
디지털 코딩	0	–	–	1	–	–	2	–	3	–	4
가치, V/µs	표준화되지 않음	800	630	500	400	320	250	200	160	125	100

참고: 위상 제어 사이리스터(T)에 대한 동적 파라미터 그룹 식별

위상 제어 사이리스터용 테크니컬 패스포트(샘플):

사이리스터 공급 시 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

고전력 반도체 AS ENERGI^TM

당사는 최대 15000A 전류 및 9000V 전압의 다양한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 히트싱크의 제조 및 판매에 종사하고 있습니다. 반도체를 원하는 수량으로 구매할 수 있으며, 대량으로 주문하면 가격이 저렴해집니다.
우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

고전력 사이리스터, 다이오드, 모듈을 구매하려면 다음 주소로 이메일 요청을 보내세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.

비디오: 파워 사이리스터 T143-400, T143-500, T143-630, T143-800, T143-1000

비디오: 파워 사이리스터 T153-630, T153-800, T153-1000

비디오: 파워 사이리스터 T153-1600, T153-2000, T153-2500

비디오: 파워 사이리스터 T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

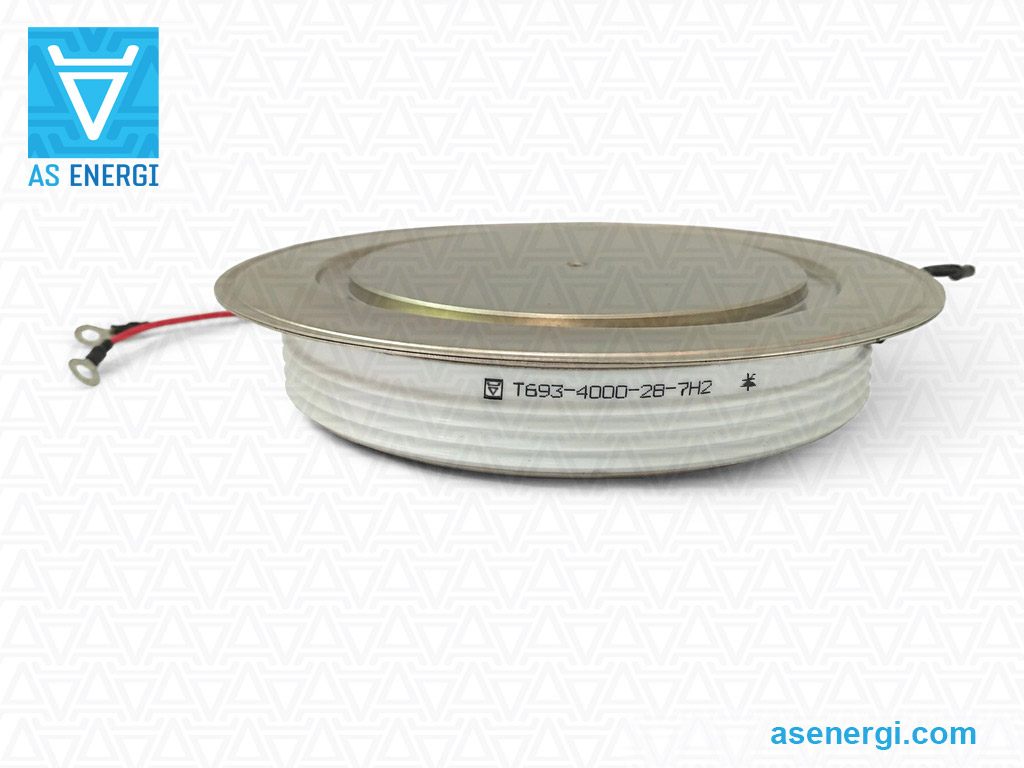

고전력 디스크(태블릿) 사이리스터 사진:

파워 사이리스터에 대한 설치 권장 사항:

전체 온도 범위에서 사이리스터와 쿨러의 결합 표면 사이의 열 전달 및 전기적 접촉의 신뢰성은 적절한 토크(클램핑력)에 의해 보장됩니다.

조립하기 전에 (1) 접촉면에 기계적 손상이 있는지 육안으로 검사하고 (2)는 알코올(톨루엔, 가솔린, 아세톤)에 적셔 검사해야 합니다.

검사 후 현재 접점(리드)을 고정하고 핀을 설치하여 구조의 정렬을 고정합니다.

열 전달 매개 변수를 개선하려면 조립 전에 (3) 실리콘 열 전도성 페이스트의 얇은 층을 권장하며 이는 설치를위한 필수 조건이 아닙니다.

사이리스터 (3), 쿨러의 두 번째 부품, 유리섬유 절연체 및 스러스트 와셔를 설치합니다.

트래버스 strong>(4)를 끼우고 너트를 고르게 조입니다. 접촉면의 정렬이 잘못되지 않고 균일한지 확인합니다.

부품이 충분히 고정되었지만 움직일 수 있는 경우 쿨러를 평평한 표면에 놓고 표면 (5)의 전체 인접 평면의 평행도에 대한 공차를 확인하는 것이 좋습니다.

각 너트를 차례로(약 1/4 바퀴) 스톱 (6)에 고정합니다. 트래버스의 편향 정도에 따라 달성된 클램핑 력이 필요한 클램핑 력과 일치하는지 여부가 결정됩니다.

설치 후에는 패스너(너트 및 와셔)를 부식되지 않도록 추가로 고정해야 합니다.

파워 사이리스터에 대한 팁 및 권장 사항:

파워 사이리스터는 모든 파라미터에 대해 한계 부하에서 장시간 작동해서는 안 됩니다. 이 경우 안전 계수는 장치의 요구되는 신뢰성 정도에 따라 결정됩니다.

고장난 전원 사이리스터를 교체할 사이리스터의 매개변수와 일치하는 사이리스터로 교체합니다.

주변 온도가 높은 환경에서 작동할 때는 과냉각을 제공해야 합니다.

적절한 열 방출을 위해 파워 사이리스터와 쿨러를 주기적으로 청소하여 먼지와 오염 물질을 제거하는 것이 좋습니다.

병렬로 연결된 파워 사이리스터 간의 전류를 균등화하려면 유도성 전류 분배기(종종 꼬인 토로이달 와이어)를 사용해야 합니다. 가장 많이 사용되는 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 파워 사이리스터입니다. 이 경우 전류 분배기의 효율은 마그네틱 와이어의 단면에 의해 결정됩니다.

파워 사이리스터를 직렬로 연결할 때 전압 불균형을 방지하려면 각 사이리스터에 병렬로 연결된 션트 저항을 사용해야 합니다. 과도 상태에서의 전압 균등화는 각 사이리스터에 커패시터를 병렬로 연결하여 제공됩니다.

작동 중 고전압 상태에서 파워 사이리스터를 만지는 것은 엄격히 금지되어 있습니다.

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.

주요 제품:

Tags: 위상 제어 사이리스터, SCR 사이리스터, 전력 반도체, 위상 제어 사이리스터 카탈로그 카탈로그 pdf, 위상 제어 사이리스터 가격, 스크류 사이리스터 데이터 시트, 사이리스터 스위칭 회로, 러시아 유형 사이리스터, 러시아 유형 위상 제어 사이리스터, 러시아 유형 다이오드 사이리스터 반도체, 인증서, 제조, 사이리스터 공장 제작, 전력 사이리스터의 기술 사양, MSDS, SDS, 재료 안전 데이터 시트, 기술 데이터 시트 TDS

파워 위상 제어 사이리스터 SCR 100A – 6300A, 디스크 패키지

사진 갤러리

고전력 디스크 사이리스터 시리즈:

파워 사이리스터 T123, T223, T323 (100A – 500A)

파워 사이리스터의 상세 사양 T123, T223, T323

파워 사이리스터 T133 (250A – 800A)

파워 사이리스터 T133의 상세 사양

파워 사이리스터 T233 (320A – 630A)

파워 사이리스터 T233의 상세 사양

파워 사이리스터 T333 (250A – 500A)

파워 사이리스터 T333의 상세 사양

파워 사이리스터 T433 (250A)

파워 사이리스터 T433의 상세 사양

파워 사이리스터 T933(160A, 250A)

파워 사이리스터 T933의 상세 사양

파워 사이리스터 T143(320A - 1250A)

파워 사이리스터 T143의 상세 사양

파워 사이리스터 T243 (400A – 1250A)

파워 사이리스터 T243의 상세 사양

파워 사이리스터 T343(400A - 800A)

파워 사이리스터 T343의 상세 사양

파워 사이리스터 T443(320A - 630A)

파워 사이리스터 T443의 상세 사양

파워 사이리스터 T643(320A 4600-6500V)

파워 사이리스터 T643의 상세 사양

파워 사이리스터 T743(320A 4600-6500V)

파워 사이리스터 T743의 상세 사양

파워 사이리스터 T153 (630A – 2500A)

파워 사이리스터 T153의 상세 사양

파워 사이리스터 T253(500A - 2000A)

파워 사이리스터 T253의 상세 사양

파워 사이리스터 T353 (500A – 1600A)

파워 사이리스터 T353의 상세 사양

파워 사이리스터 T453(630A - 1250A)

파워 사이리스터 T453의 상세 사양

파워 사이리스터 T553 (500A – 1250A)

파워 사이리스터 T553의 상세 사양

파워 사이리스터 T653 (500A – 1000A)

파워 사이리스터 T653의 상세 사양

파워 사이리스터 T753, T853, T953 (500A – 800A)

파워 사이리스터의 상세 사양 T753, T853, T953

파워 사이리스터 T163 (800A – 3200A)

파워 사이리스터의 상세 사양 T163

파워 사이리스터 T263 (800A – 2000A)

파워 사이리스터의 상세 사양 T263

파워 사이리스터 T663 (1600A)

파워 사이리스터의 상세 사양 T663

파워 사이리스터 T173 (1000A – 6300A)

파워 사이리스터의 상세 사양 T173

파워 사이리스터 T273 (1000A – 5000A)

파워 사이리스터의 상세 사양 T273

파워 사이리스터 T373 (1250A – 3200A)

파워 사이리스터의 상세 사양 T373

파워 사이리스터 T673 (1600A – 2500A)

파워 사이리스터의 상세 사양 T673

파워 사이리스터 T183 (1600A – 5000A)

파워 사이리스터의 상세 사양 T183

파워 사이리스터 T283 (1600A – 3200A)

파워 사이리스터의 상세 사양 T283

파워 사이리스터 T383, T583, T683 (1600A – 3200A)

파워 사이리스터의 상세 사양 T383, T583, T683

파워 사이리스터 T193 (2000A – 5000A)

파워 사이리스터의 상세 사양 T193

파워 사이리스터 T293 (2000A – 5000A)

파워 사이리스터의 상세 사양 T293

파워 사이리스터 T393 (2000A – 5000A)

파워 사이리스터의 상세 사양 T393

파워 사이리스터 T693 (3200A – 4000A)

파워 사이리스터의 상세 사양 T693

고전력 디스크 사이리스터용 부품 번호 안내서:

위상 제어 사이리스터용 테크니컬 패스포트(샘플):

고전력 반도체 AS ENERGITM

비디오: 파워 사이리스터 T143-400, T143-500, T143-630, T143-800, T143-1000

비디오: 파워 사이리스터 T153-630, T153-800, T153-1000

비디오: 파워 사이리스터 T153-1600, T153-2000, T153-2500

비디오: 파워 사이리스터 T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

고전력 디스크(태블릿) 사이리스터 사진:

파워 사이리스터에 대한 설치 권장 사항:

파워 사이리스터에 대한 팁 및 권장 사항:

AS ENERGI를 선택하는 이유TM

고전력 반도체 AS ENERGI^TM

AS ENERGI를 선택하는 이유^TM

AS ENERGI^TM 반도체 제조
