고속 복구 다이오드 쿠바라 라미나 대체품

고속 복구 다이오드는 고속 다이오드 또는 고속 스위칭 다이오드라고도 불리며, 디스크 및 스터드 디자인으로 짧은 역회복 시간을 가진 반도체 장치입니다.

고속 복구 다이오드 ADR AS ENERGI^TM은(는) Kubara Lamina 고속 복구 다이오드의 대체품, 유사품, 대안 반도체 장치입니다.

"디스크 장치용 공랭식 방열기 O 시리즈", "공랭식 방열기 SF 시리즈", "수랭식 방열기 SS 시리즈"는 사이리스터 냉각용으로 주문 가능합니다.

정류 다이오드 부품 번호 가이드

동영상: 고출력 디스크 다이오드 리뷰

icon AS ENERGI^TM 반도체 제조 참조

빠른 회복 다이오드는 최대 4500V의 전압에서 최대 1500A의 DC 및 AC 전류를 변환합니다. 이들의 주요 용도는 DC-DC 변환기, 인버터, 유도 가열, 고주파 정류기, 스위칭 전원 공급 장치입니다.

특징: 라인 주파수에 최적화; 높은 서지 용량; 낮은 회복 전하; 짧은 역회복 시간; 높은 스위칭 속도; 높은 역전압 및 높은 전류 처리 능력.

이 다이오드의 특징은 빠른 회복(짧은 역회복 시간 t_rr과 작은 회복 전하)과 고주파에서의 적용입니다. 다이오드는 고주파에서 높은 전류 용량을 가지고 있습니다.

이 다이오드는 산업 표준 세라믹 하우징을 사용하여 기존 장비에 쉽게 통합할 수 있습니다. 이 다이오드는 압력 접촉이 있는 디스크 하우징을 가지고 있습니다. 다이오드의 극성(양극, 음극)은 케이스의 아이콘으로 구별됩니다. 다이오드의 기술 사양, 부품 번호 가이드, 데이터시트는 아래에 나와 있습니다.

정류기 다이오드 AS ENERGI^TM는 다음과 같은 특징을 가지고 있습니다: 낮은 정적 및 동적 손실, 높은 V_RSM/V_RRM 값, 다양한 산업 분야에서의 광범위한 사용 경험, 100V에서 9000V까지의 전압 범위와 100A에서 7500A까지의 전류 범위, 높은 열 및 전기 사이클 저항.

당사는 정류기 다이오드에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 다이오드를 공급할 때 필요에 따라 기술 여권 및 적합성 인증서를 제공합니다.

빠른 회복 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 국가 및 지불 방식에 따라 달라집니다.

고속 복구 다이오드 쿠바라 라미나 및 교체품의 일반 사양

유형	V_RRM	I_F(AV)M (T_C)	I_FSM	I²t	V_FM	r_T	t_rr	R_th(j-c)	케이스	치수 ØDxØdxH	교체 AS ENERGI^TM	데이터 시트
유형	V	A	kA	kA²·s	V	mΩ	µs	ºC/W	케이스	mm	교체 AS ENERGI^TM	PDF
다이오드 스터드 유형

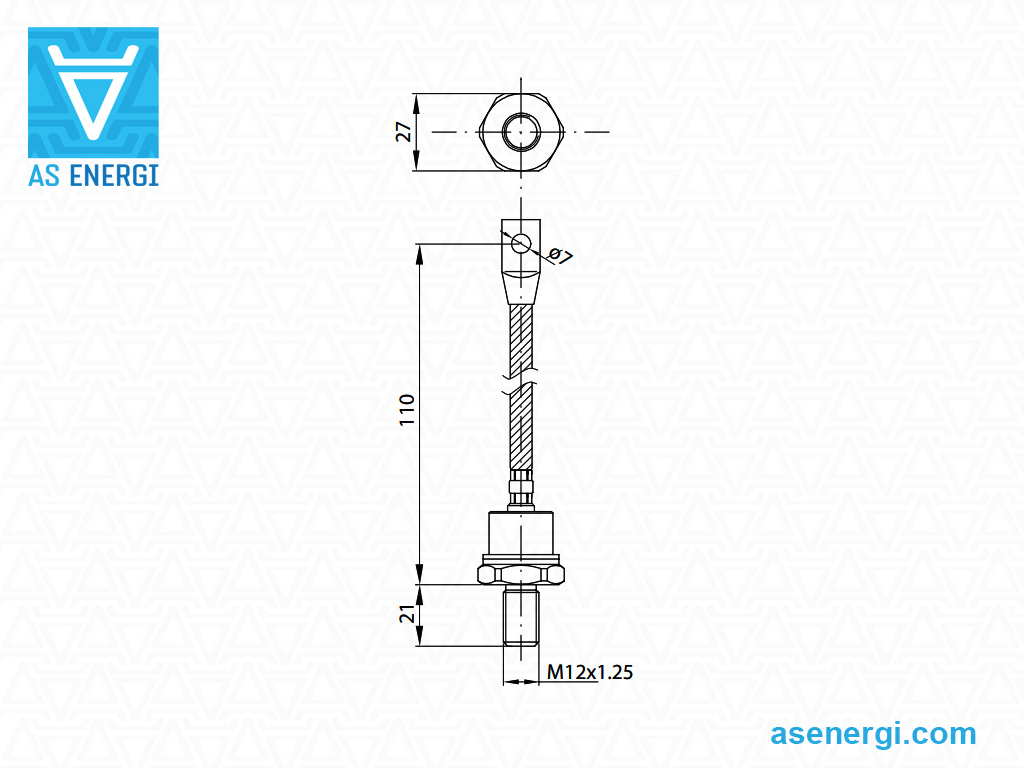

R52-100-06	600	100 (75)	2.2	24	1.3	1.9	1.0-2.0	0.25	5	M12x1.25	ADR52-100-06
R52-100-08	800	100 (75)	2.2	24	1.3	1.9	1.0-2.0	0.25	5	M12x1.25	ADR52-100-08
R52-100-10	1000	100 (75)	2.2	24	1.3	1.9	1.0-2.0	0.25	5	M12x1.25	ADR52-100-10
R52-100-12	1200	100 (75)	2.2	24	1.3	1.9	1.0-2.0	0.25	5	M12x1.25	ADR52-100-12
R52-100-14	1400	100 (75)	2.2	24	1.3	1.9	1.0-2.0	0.25	5	M12x1.25	ADR52-100-14

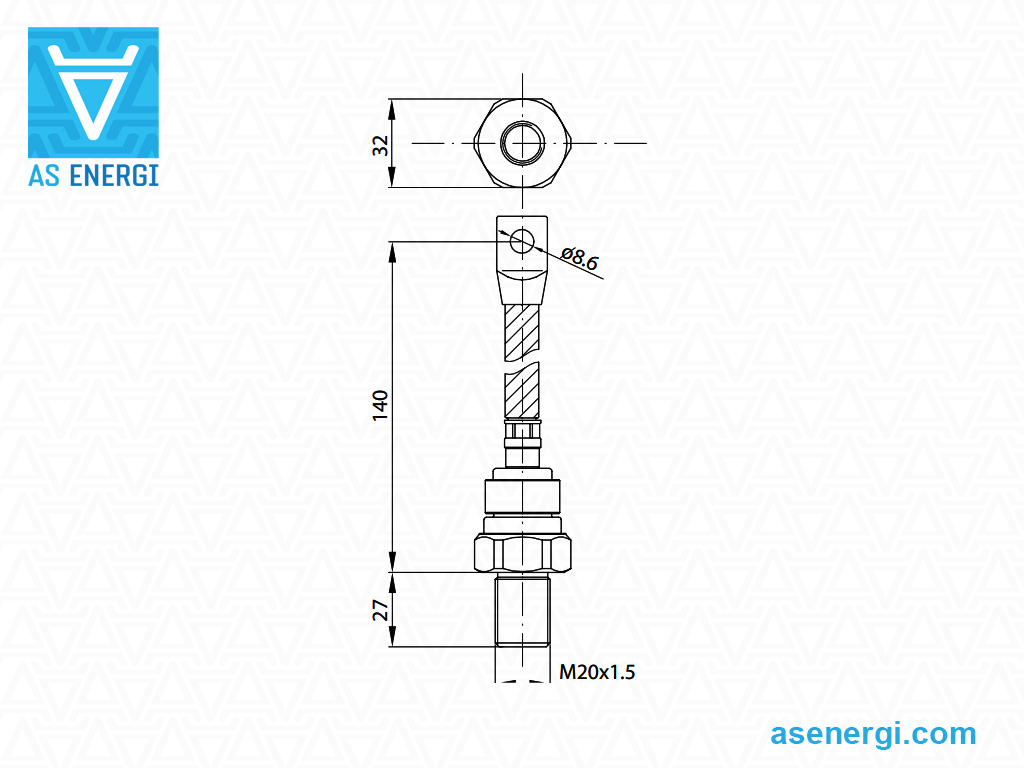

R61-150-16	1600	150 (75)	3.5	61	1.3	1.9	2	0.17	7	M20x1.5	ADR61-150-16
R61-150-18	1800	150 (75)	3.5	61	1.3	1.9	2	0.17	7	M20x1.5	ADR61-150-18
R61-150-20	2000	150 (75)	3.5	61	1.3	1.9	2	0.17	7	M20x1.5	ADR61-150-20
R61-150-22	2200	150 (75)	3.5	61	1.3	1.9	2	0.17	7	M20x1.5	ADR61-150-22
R61-150-24	2400	150 (75)	3.5	61	1.3	1.9	2	0.17	7	M20x1.5	ADR61-150-24
R61-200-16	1600	200 (70)	3.5	61	1.3	1.9	3.2	0.17	7	M20x1.5	ADR61-200-16
R61-200-18	1800	200 (70)	3.5	61	1.3	1.9	3.2	0.17	7	M20x1.5	ADR61-200-18
R61-200-20	2000	200 (70)	3.5	61	1.3	1.9	3.2	0.17	7	M20x1.5	ADR61-200-20
R61-250-08	800	250 (85)	4.5	100	0.83	0.62	2	0.12	7	M20x1.5	ADR61-250-08
R61-250-10	1000	250 (85)	4.5	100	0.83	0.62	2	0.12	7	M20x1.5	ADR61-250-10
R61-250-12	1200	250 (85)	4.5	100	0.83	0.62	2	0.12	7	M20x1.5	ADR61-250-12
R61-250-14	1400	250 (85)	4.5	100	0.83	0.62	2	0.12	7	M20x1.5	ADR61-250-14
R61-250-16	1600	250 (85)	4.5	100	0.83	0.62	2	0.12	7	M20x1.5	ADR61-250-16
다이오드 디스크 유형

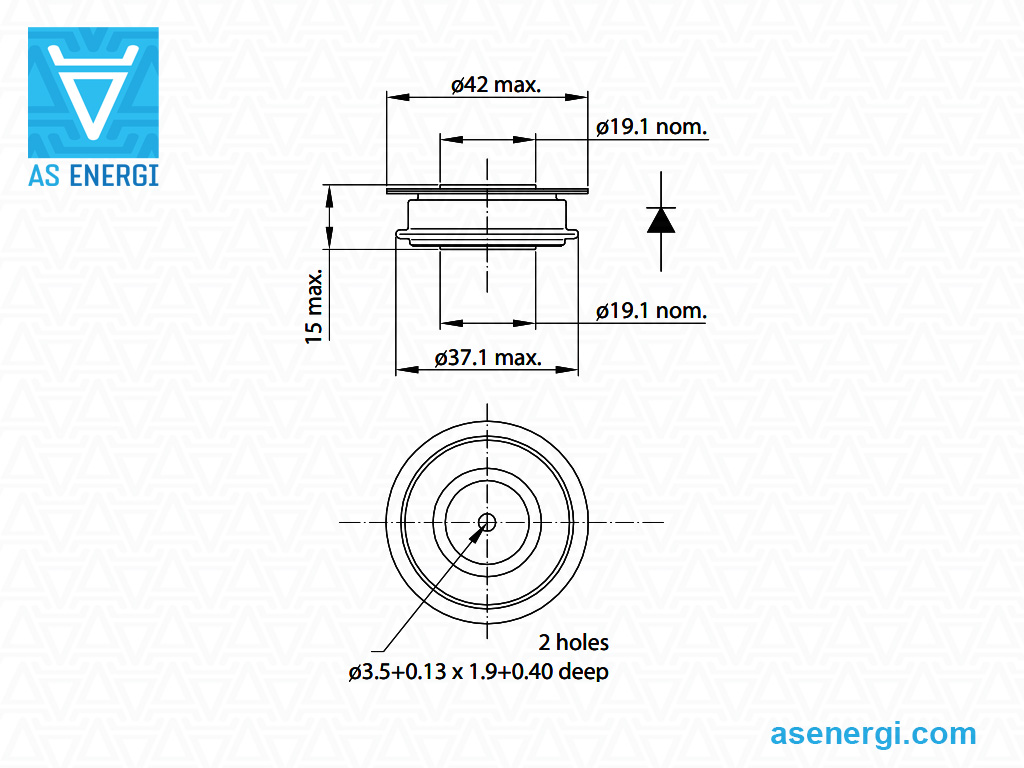

R63-300-08	800	300 (65)	3.5	61	1.1	0.98	1.0-2.0	0.095	13	42x19x15	ADR63-300-08
R63-300-10	1000	300 (65)	3.5	61	1.1	0.98	1.0-2.0	0.095	13	42x19x15	ADR63-300-10
R63-300-12	1200	300 (65)	3.5	61	1.1	0.98	1.0-2.0	0.095	13	42x19x15	ADR63-300-12
R63-300-16	1600	300 (65)	3.5	61	1.1	0.98	2	0.095	13	42x19x15	ADR63-300-16
R63-300-18	1800	300 (65)	3.5	61	1.1	0.98	2	0.095	13	42x19x15	ADR63-300-18
R63-300-20	2000	300 (65)	3.5	61	1.1	0.98	2	0.095	13	42x19x15	ADR63-300-20
R63-300-22	2200	300 (65)	3.5	61	1.1	0.98	2	0.095	13	42x19x15	ADR63-300-22
R63-300-24	2400	300 (65)	3.5	61	1.1	0.98	2	0.095	13	42x19x15	ADR63-300-24
R63-400-08	800	400 (55)	4.5	100	1.08	0.68	2	0.095	13	42x19x15	ADR63-400-08
R63-400-10	1000	400 (55)	4.5	100	1.08	0.68	2	0.095	13	42x19x15	ADR63-400-10
R63-400-12	1200	400 (55)	4.5	100	1.08	0.68	2	0.095	13	42x19x15	ADR63-400-12

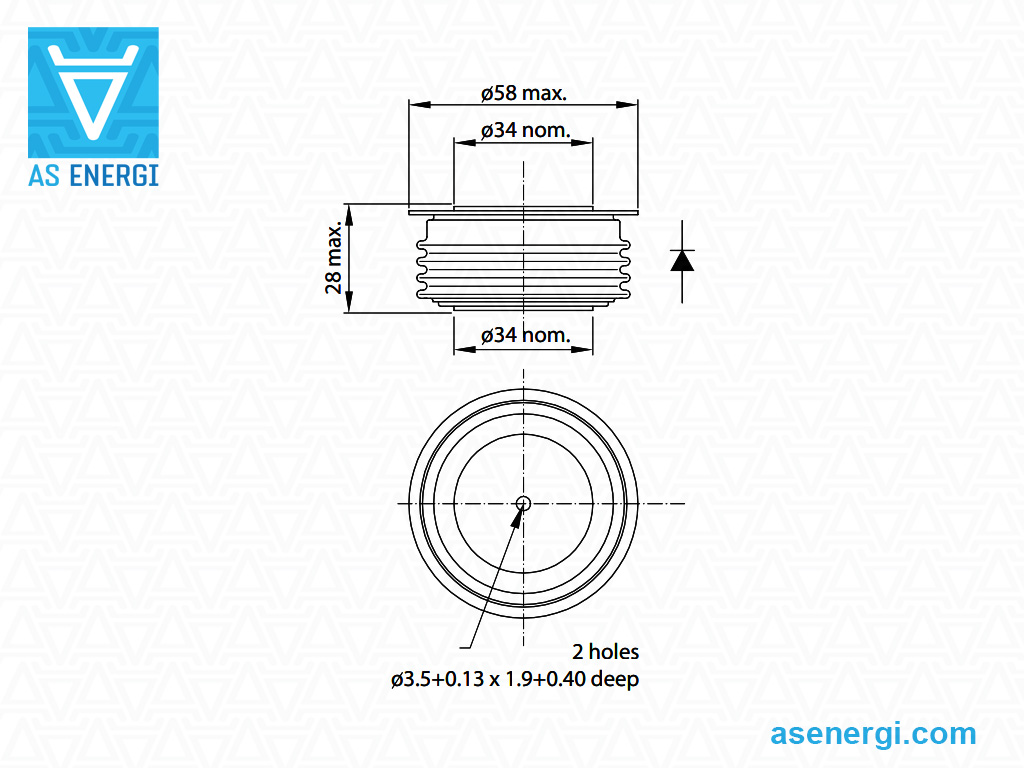

R73-200-34	3400	200 (115)	3.2	51	1.4	2.54	5	0.06	15	58x34x28	ADR73-200-34
R73-200-36	3600	200 (115)	3.2	51	1.4	2.54	5	0.06	15	58x34x28	ADR73-200-36
R73-200-38	3800	200 (115)	3.2	51	1.4	2.54	5	0.06	15	58x34x28	ADR73-200-38
R73-200-40	4000	200 (115)	3.2	51	1.4	2.54	5	0.06	15	58x34x28	ADR73-200-40
R73-200-42	4200	200 (115)	3.2	51	1.4	2.54	5	0.06	15	58x34x28	ADR73-200-42
R73-200-44	4400	200 (115)	3.2	51	1.4	2.54	5	0.06	15	58x34x28	ADR73-200-44
R73-200-45	4500	200 (115)	3.2	51	1.4	2.54	5	0.06	15	58x34x28	ADR73-200-45
R73-470-24	2400	470 (95)	6.5	210	1	0.665	4	0.06	15	58x34x28	ADR73-470-24
R73-470-26	2600	470 (95)	6.5	210	1	0.665	4	0.06	15	58x34x28	ADR73-470-26
R75-600-08	800	600 (95)	7	245	1.09	0.65	2	0.04	14	42x25x15	ADR75-600-08
R75-600-10	1000	600 (95)	7	245	1.09	0.65	2	0.04	14	42x25x15	ADR75-600-10
R75-600-12	1200	600 (95)	7	245	1.09	0.65	2	0.04	14	42x25x15	ADR75-600-12
R75-600-14	1400	600 (95)	7	245	1.09	0.65	2.0-3.2	0.04	14	42x25x15	ADR75-600-14
R75-600-16	1600	600 (95)	7	245	1.09	0.65	2.0-3.2	0.04	14	42x25x15	ADR75-600-16
R75-800-08	800	800 (85)	9.5	450	0.9	0.46	2	0.04	14	42x25x15	ADR75-800-08
R75-800-10	1000	800 (85)	9.5	450	0.9	0.46	2	0.04	14	42x25x15	ADR75-800-10
R75-800-12	1200	800 (85)	9.5	450	0.9	0.46	2	0.04	14	42x25x15	ADR75-800-12
R75-800-14	1400	800 (85)	9.5	450	0.9	0.46	3.2	0.04	14	42x25x15	ADR75-800-14
R75-800-16	1600	800 (85)	9.5	450	0.9	0.46	3.2	0.04	14	42x25x15	ADR75-800-16
R83-400-30	3000	400 (100)	6	180	0.9	0.46	5	0.037	15	58x34x28	ADR83-400-30
R83-400-32	3200	400 (100)	6	180	0.9	0.46	5	0.037	15	58x34x28	ADR83-400-32
R83-400-34	3400	400 (100)	6	180	0.9	0.46	5	0.037	15	58x34x28	ADR83-400-34
R83-400-36	3600	400 (100)	6	180	0.9	0.46	5	0.037	15	58x34x28	ADR83-400-36
R83-400-38	3800	400 (100)	6	180	0.9	0.46	5	0.037	15	58x34x28	ADR83-400-38
R83-400-40	4000	400 (100)	6	180	0.9	0.46	5	0.037	15	58x34x28	ADR83-400-40
R83-600-16	1600	600 (100)	10	500	0.9	0.46	4	0.037	15	58x34x28	ADR83-600-16
R83-600-18	1800	600 (100)	10	500	0.9	0.46	4	0.037	15	58x34x28	ADR83-600-18
R83-600-20	2000	600 (100)	10	500	0.9	0.46	4	0.037	15	58x34x28	ADR83-600-20
R83-600-22	2200	600 (100)	10	500	0.9	0.46	4	0.037	15	58x34x28	ADR83-600-22
R83-600-24	2400	600 (100)	10	500	0.9	0.46	4	0.037	15	58x34x28	ADR83-600-24
R83-800-08	800	800 (90)	12.5	780	1.03	0.4	2	0.037	15	58x34x28	ADR83-800-08
R83-800-10	1000	800 (90)	12.5	780	1.03	0.4	2	0.037	15	58x34x28	ADR83-800-10
R83-800-12	1200	800 (90)	12.5	780	1.03	0.4	2	0.037	15	58x34x28	ADR83-800-12
R83-800-14	1400	800 (90)	12.5	780	1.03	0.4	2	0.037	15	58x34x28	ADR83-800-14
R83-800-16	1600	800 (90)	12.5	780	1.03	0.4	2	0.037	15	58x34x28	ADR83-800-16

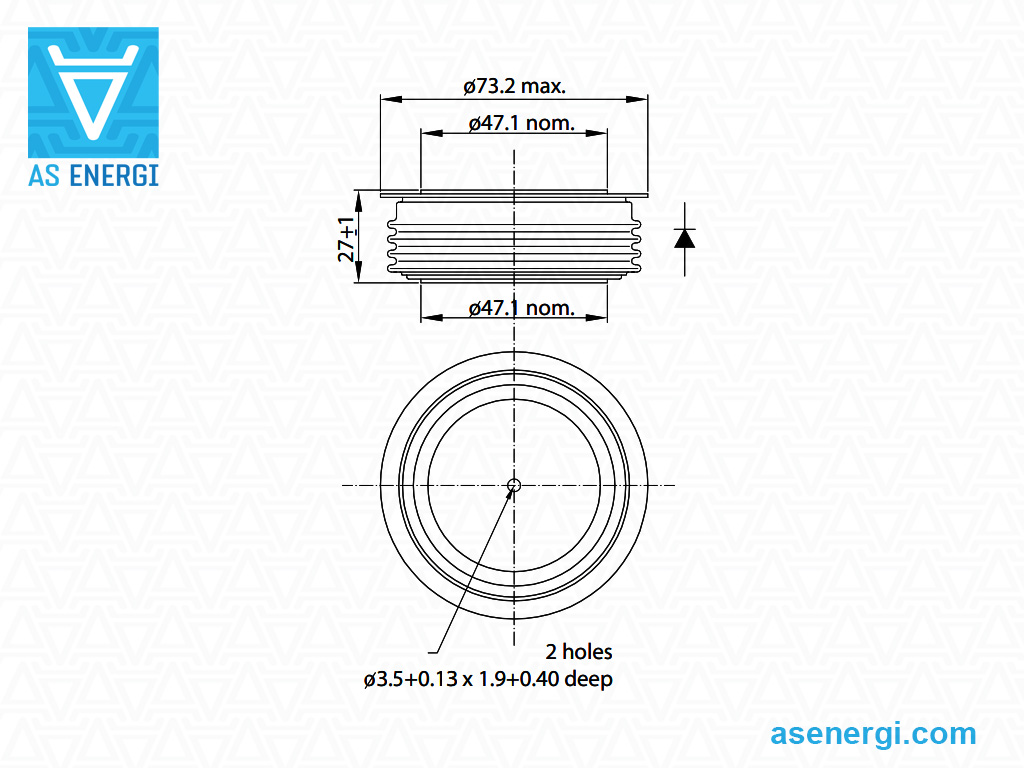

R95-900-22	2200	900 (70)	14	980	1.03	0.4	4	0.023	16	73x47x27	ADR95-900-22
R95-900-24	2400	900 (70)	14	980	1.03	0.4	4	0.023	16	73x47x27	ADR95-900-24
R95-900-26	2600	900 (70)	14	980	1.03	0.4	4	0.023	16	73x47x27	ADR95-900-26
R95-900-28	2800	900 (70)	14	980	1.03	0.4	4	0.023	16	73x47x27	ADR95-900-28
R95-900-30	3000	900 (70)	14	980	1.03	0.4	4	0.023	16	73x47x27	ADR95-900-30
R95-900-32	3200	900 (70)	14	980	1.03	0.4	5	0.023	16	73x47x27	ADR95-900-32
R95-900-34	3400	900 (70)	14	980	1.03	0.4	5	0.023	16	73x47x27	ADR95-900-34
R95-900-36	3600	900 (70)	14	980	1.03	0.4	5	0.023	16	73x47x27	ADR95-900-36
R95-1100-16	1600	1100 (70)	17.3	1500	1.03	0.4	5	0.023	16	73x47x27	ADR95-1100-16
R95-1100-18	1800	1100 (70)	17.3	1500	1.03	0.4	5	0.023	16	73x47x27	ADR95-1100-18
R95-1100-20	2000	1100 (70)	17.3	1500	1.03	0.4	5	0.023	16	73x47x27	ADR95-1100-20
R95-1100-22	2200	1100 (70)	17.3	1500	1.03	0.4	5	0.023	16	73x47x27	ADR95-1100-22
R95-1100-24	2400	1100 (70)	17.3	1500	1.03	0.4	5	0.023	16	73x47x27	ADR95-1100-24
R95-1500-16	1600	1500 (94)	19	1800	0.98	0.193	2	0.02	16	73x47x27	ADR95-1500-16
R95-1500-18	1800	1500 (94)	19	1800	0.98	0.193	2	0.02	16	73x47x27	ADR95-1500-18

고속 복구 다이오드용 부품 번호 안내서:

–

600

–

A	–	AS ENERGI^TM
DR	–	제품 그룹: 다이오드 고속 복구(고속 스위칭 다이오드).
7	–	요소 크기 코드.
5	–	케이스 타입 코드: 1 – 스터드 베이스, 세라믹 하우징 2 – 스터드 베이스, 유리-금속 하우징 3,5 – 세라믹, 하키 퍽 케이스 4 – 평면 베이스, 세라믹 하우징 6 – 평면 베이스, 유리-금속 하우징
600	–	개방 상태의 평균 전류 I_T(AV), Amp.
10	–	전압 등급 V_RRM / 100.

고전력 반도체 AS ENERGI^TM

당사는 다양한 고전력 반도체(전력 사이리스터, 모듈, 정류기 다이오드, 아발란슈 다이오드, 로터 및 용접 다이오드, 트라이악 등)를 제조 및 판매하며, 최대 15000A의 전류와 최대 9000V의 전압을 지원하며, 이를 위한 공랭식 및 수랭식 히트싱크도 제공합니다.
반도체 장치는 어떤 수량으로든 구매할 수 있으며, 대량 주문 시 가격이 낮아집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

전력 사이리스터, 다이오드, 모듈 구매에 관한 문의는 이메일로 요청해 주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공해 드리겠습니다.
대량 주문 시, 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

비디오: 디스크형 고전력 정류기 다이오드

정류기 다이오드 사진:

디스크형 전력 정류 다이오드 설치 권장 사항:

다이오드와 쿨러의 맞닿은 표면 간의 열 전달 및 전기 접촉 신뢰성은 적절한 토크 (클램핑 힘)에 의해 보장됩니다.

조립 전에 시각적 검사 (1)를 통해 접촉 표면에 기계적 손상이 있는지 확인하고, 알콜 (톨루엔, 가솔린, 아세톤)에 적신 천으로 닦아주세요 (2).

검사를 마친 후, 현재 접촉부 (리드)를 고정하고, 구조물 정렬을 고정할 핀을 설치하세요.

열 전달 성능을 개선하기 위해 조립 전에 얇은 실리콘 열전도성 페이스트를 발라주세요 (3), 이는 설치의 필수 조건은 아닙니다.

다이오드 (3), 쿨러의 두 번째 부분, 유리섬유 절연체, 압축 와셔를 설치하세요.

트래버스를 (4) 나사에 맞춰 너트를 고르게 조입니다. 접촉 표면의 비정렬 및 평탄성을 확인하세요.

부품이 충분히 조여졌지만 이동할 수 있을 때, 쿨러를 평평한 표면에 놓고 전체 평면의 평행도를 확인하는 것이 좋습니다 (5).

각각의 너트를 차례대로 (약 1/4 회전) 멈출 때까지 조여주세요 (6). 트래버스의 변형 정도가 클램핑 힘이 요구되는 것과 일치하는지 확인합니다.

설치 후, 패스너(너트 및 와셔)는 부식에 대해 추가로 보호해야 합니다.

전력 다이오드에 대한 팁과 권장 사항:

전력 다이오드는 모든 매개변수에서 최대 부하로 장시간 작동해서는 안 됩니다. 이 경우, 안전 계수는 장치의 필요한 신뢰성 정도에 의해 결정됩니다.

고장이 난 전력 다이오드는 교체할 다이오드의 매개변수에 맞는 다이오드로 교체해야 합니다.

주변 온도가 상승한 환경에서 작동할 때는 초냉각이 제공되어야 합니다.

전력 다이오드와 쿨러는 적절한 열 방출을 보장하기 위해 먼지와 오염물을 제거하기 위해 정기적으로 청소하는 것이 좋습니다.

인덕티브 전류 분배기(종종 비틀린 토로이드 와이어)는 병렬로 연결된 전력 다이오드 간의 전류를 균등하게 분배하는 데 사용해야 합니다. 가장 인기 있는 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 전력 다이오드입니다. 이 경우 전류 분배기의 효율성은 자성 와이어의 단면적에 의해 결정됩니다.

전력 다이오드가 직렬로 연결될 때 전압 불균형을 방지하려면 각 다이오드에 병렬로 연결된 샤운트 저항기를 사용해야 합니다. 과도 상태에서 전압 평형은 각 다이오드에 병렬로 연결된 커패시터로 제공됩니다.

작동 중 고전압 전력 다이오드를 만지는 것은 엄격히 금지됩니다.

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
