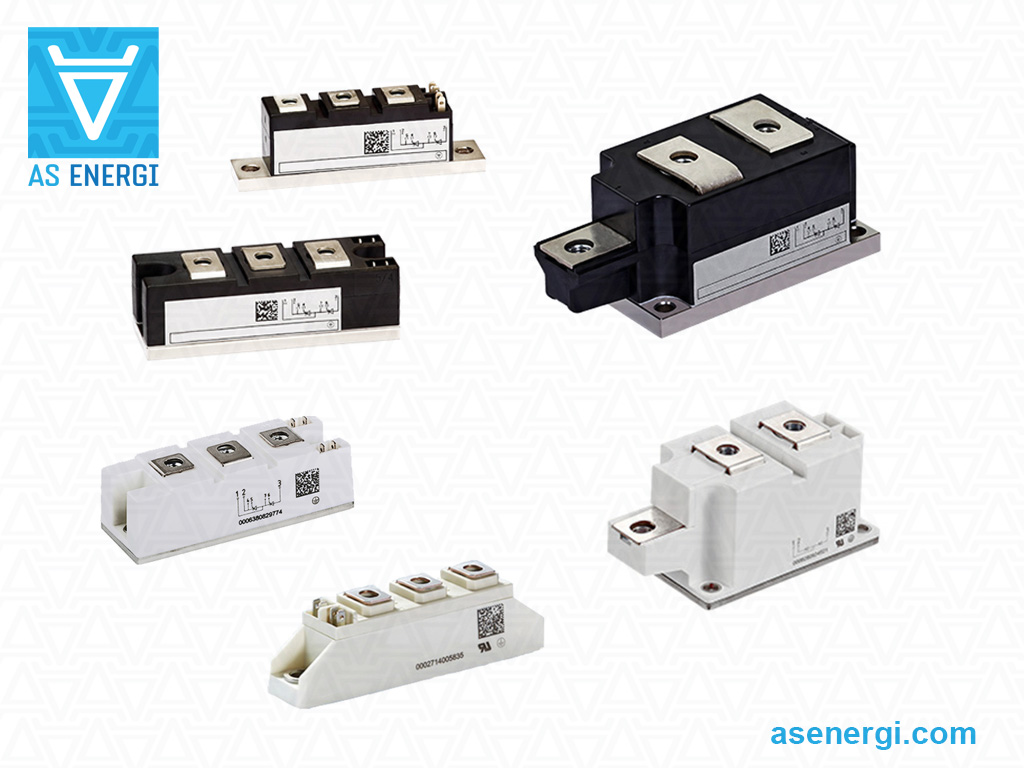

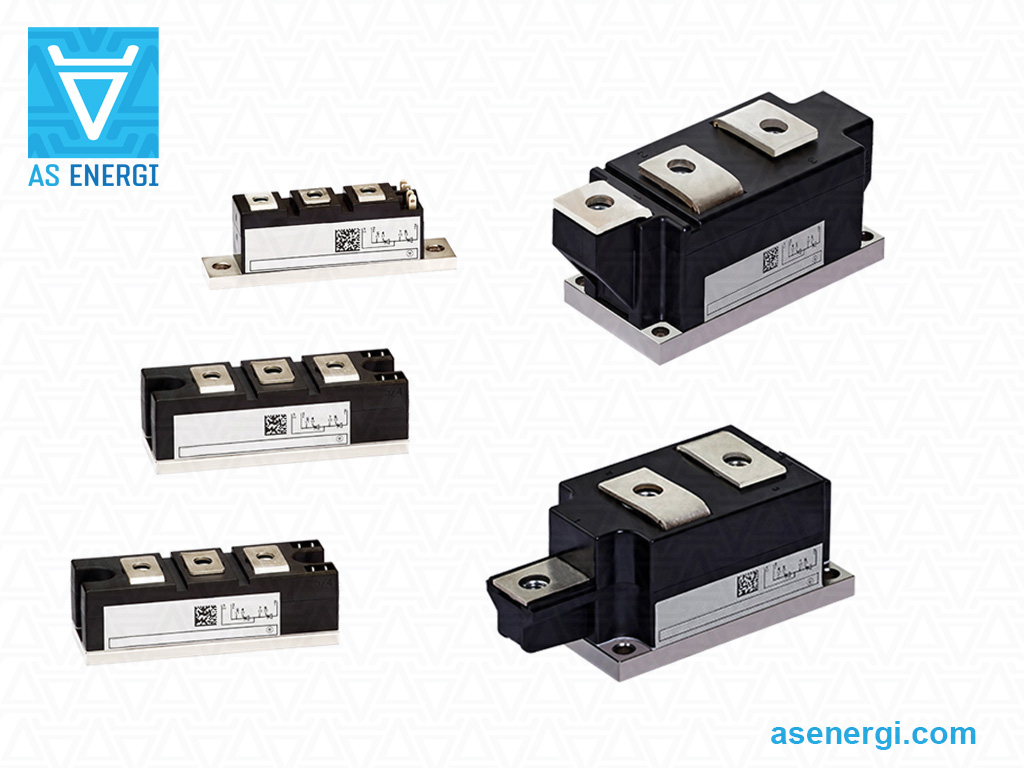

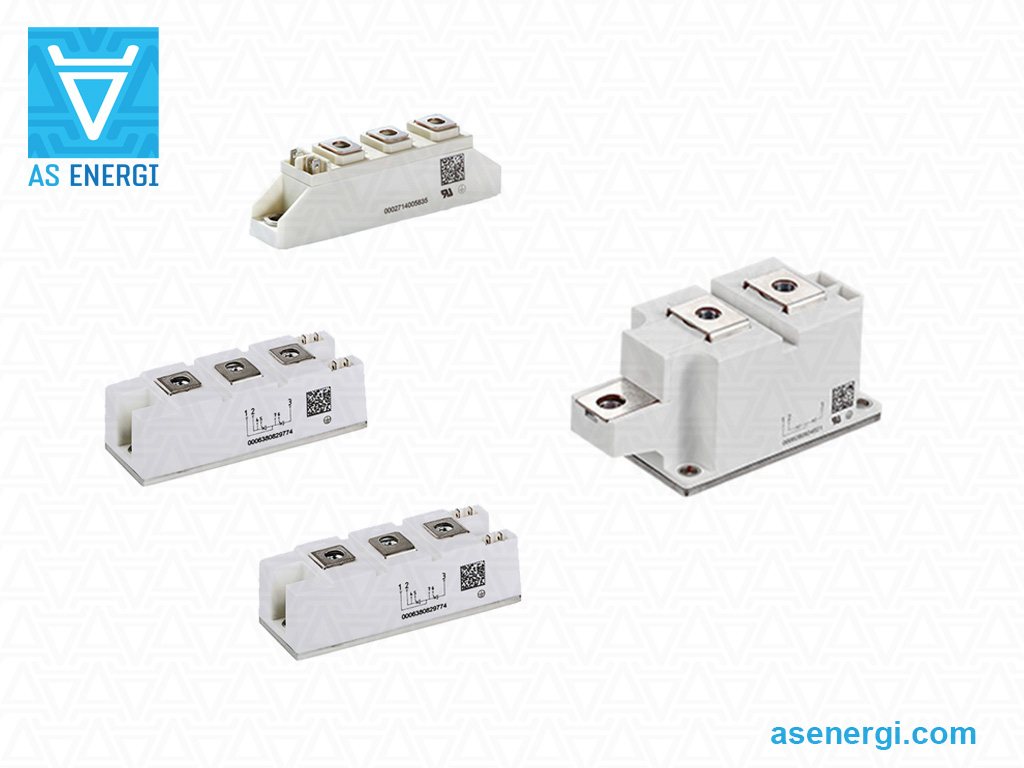

듀얼 사이리스터 모듈 인피니언 대체품

사이리스터 모듈은 반도체 사이리스터의 이중 토폴로지(사이리스터-사이리스터 유형)를 사용한 모놀리식 설계입니다. 최대 820A의 부하와 최대 3800V의 역펄스 전압이 있는 DC 및 AC 회로에 사용됩니다.

사이리스터 모듈 AMTT AS ENERGI^TM은 SCR 모듈 TT 시리즈 Infineon Technologies의 대체품, 동급 및 대체 반도체 장치입니다.

사이리스터 모듈은 표준 산업용 케이스에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.

모듈은 내부 구조가 다릅니다: 솔더링 구조 - 납땜층에 의해 접점이 형성되는 구조; 압력 접촉 구조 - 압력에 의해 접점이 형성되는 구조, 납땜 없이 조립되는 구조.

메인(전원) 단자는 케이스 상단에 있으며 1, 2, 3 (공통 양극-음극, 음극, 양극)으로 표시되어 있습니다. 제어 단자는 4, 5, 6 (G1, K1, G2, K2)으로 표시되어 있습니다.

이 모듈은 비용 및 성능 최적화 애플리케이션의 특정 요구 사항을 충족하는 고신뢰성 압력 접촉 및 솔더 본드 기술로 설계 및 조립됩니다.

사이리스터 모듈은 전력 및 제어 장치, 전기 드라이브, 전력 조정기, AC 조정기, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며 AC 컨버터용 정류기로도 사용됩니다.

TI의 전원 모듈은 거의 모든 위상 제어 또는 정류기 애플리케이션을 위한 여러 듀얼 및 단일 디바이스 토폴로지로 제공됩니다.

당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

사이리스터-사이리스터 모듈 인피니언 및 대체품의 일반 사양

유형	I_T(AV)M (T_C,°C)	V_RRM V_DRM	I_TSM	I²t	V_T0	r_T	T_{vj max}	R_th(j-c)	W	패키지, 치수 L×B×H	교체 AS ENERGI^TM	데이터 시트
유형	A	V	A	kA²·s	V	mΩ	ºC	K/W	kg	mm	교체 AS ENERGI^TM	PDF
사이리스터 모듈 - 베이스 플레이트 20x58mm - 납땜 본드
TT60N16SOF	55 (85)	1600	1200	7.20	1.00	4.80	130	0.49	0.075	TS20 93x20x30	AMTT60N16SOF
TT60N16SOFB01	55 (85)	1600	1200	7.20	1.00	4.80	130	0.49	0.075	TS20 93x20x30	AMTT60N16SOFB01
TT120N16SOF	120 (85)	1600	2250	18.05	0.90	3.35	130	0.20	0.075	TS20 93x20x30	AMTT120N16SOF
TT120N16SOFB01	120 (85)	1600	1900	18.05	0.90	3.35	130	0.20	0.075	TS20 93x20x30	AMTT120N16SOFB01
사이리스터 모듈 - 베이스 플레이트 20x92mm - 압력 접점
TT61N14KOF	60 (85)	1400	1400	9.80	0.80	3.40	125	0.52	0.16	TP20 92x20x30	AMTT61N14KOF
TT61N16KOF	60 (85)	1600	1400	9.80	0.80	3.40	125	0.52	0.16	TP20 92x20x30	AMTT61N16KOF
TT92N12KOF	92 (85)	1200	1800	16.20	0.85	2.43	140	0.37	0.16	TP20 92x20x30	AMTT92N12KOF
TT92N16KOF	92 (85)	1600	1800	16.20	0.85	2.43	140	0.37	0.16	TP20 92x20x30	AMTT92N16KOF
TT104N14KOF	102 (85)	1400	1800	16.20	0.85	2.43	140	0.37	0.16	TP20 92x20x30	AMTT104N14KOF
사이리스터 모듈 - 베이스 플레이트 34x94mm - 납땜 본드
TT140N16SOF	140 (85)	1600	4000	80.00	1.00	1.60	125	0.19	0.165	TS34 94x34x30	AMTT140N16SOF
TT160N16SOF	160 (85)	1600	4500	101.30	1.10	0.99	125	0.165	0.165	TS34-2 94x34x30	AMTT160N16SOF
TT175N16SOF	175 (85)	1600	5400	125.00	0.83	1.30	125	0.164	0.165	TS34 94x34x30	AMTT175N16SOF
TT190N16SOF	190 (85)	1600	4500	101.30	0.85	0.90	125	0.165	0.165	TS34-2 94x34x30	AMTT190N16SOF
TT190N18SOF	190 (85)	1800	4500	101.30	0.85	0.90	125	0.165	0.165	TS34-2 94x34x30 94x34x30	AMTT190N18SOF
TT240N16SOF	240 (85)	1600	4400	96.80	0.85	0.90	140	0.165	0.165	TS34-2 94x34x30	AMTT240N16SOF
TT240N18SOF	240 (85)	1800	4400	96.80	0.85	0.90	140	0.165	0.165	TS34-2 94x34x30	AMTT240N18SOF
사이리스터 모듈 - 베이스 플레이트 34x94mm - 압력 접점
TT122N22KOF	122 (85)	2200	2950	43.50	1.00	2.15	125	0.20	0.31	TP34 94x34x30	AMTT122N22KOF
TT142N16KOF	142 (85)	1600	4100	84.00	0.90	1.10	125	0.22	0.31	TP34 94x34x30	AMTT142N16KOF
TT162N14KOF	162 (85)	1400	4400	97.00	0.85	0.95	125	0.20	0.31	TP34 94x34x30	AMTT162N14KOF
TT162N16KOF	162 (85)	1600	4400	97.00	0.85	0.95	125	0.20	0.31	TP34 94x34x30	AMTT162N16KOF
TT180N12KOF	180 (85)	1200	4100	84.00	0.85	0.90	130	0.20	0.31	TP34 94x34x30	AMTT180N12KOF
TT180N16KOF	180 (85)	1600	4100	84.00	0.85	0.90	130	0.20	0.31	TP34 94x34x30	AMTT180N16KOF
사이리스터 모듈 - 베이스 플레이트 50x92mm - 납땜 본드
TT280N16SOF	280 (85)	1600	7800	304.2	0.77	0.82	130	0.11	0.37	TS50 115x50x53	AMTT280N16SOF
TT280N18SOF	280 (85)	1800	7800	304.2	0.77	0.82	130	0.11	0.37	TS50 115x50x53	AMTT280N18SOF
TT320N16SOF	320 (85)	1600	8200	335.0	0.77	0.58	130	0.11	0.37	TS50 115x50x53	AMTT320N16SOF
TT320N16SOF TIM	320 (85)	1600	8200	335.0	0.77	0.58	130	0.11	0.37	TS50 115x50x53	AMTT320N16SOF TIM
TT320N18SOF	320 (85)	1800	8200	335.0	0.77	0.58	130	0.11	0.37	TS50 115x50x53	AMTT320N18SOF
TT390N16SOF	380 (85)	1600	8100	328.0	0.77	0.58	140	0.11	0.37	TS50 115x50x53	AMTT390N16SOF
TT390N18SOF	380 (85)	1800	8100	328.0	0.77	0.58	140	0.11	0.37	TS50 115x50x53	AMTT390N18SOF
사이리스터 모듈 - 베이스 플레이트 50x92mm - 압력 접점
TT170N14KOF	170 (85)	1400	4600	106.0	0.95	1.00	125	0.17	0.8	TP50A 115x50x52	AMTT170N14KOF
TT170N16KOF	170 (85)	1600	4600	106.0	0.95	1.00	125	0.17	0.8	TP50A 115x50x52	AMTT170N16KOF
TT170N18KOF	170 (85)	1800	4600	106.0	0.95	1.00	125	0.17	0.8	TP50A 115x50x52	AMTT170N18KOF
TT210N18KOF	210 (85)	1800	5800	168.0	1.00	0.85	125	0.13	0.8	TP50A 115x50x52	AMTT210N18KOF
TT215N18KOF	215 (85)	1800	6300	198.0	0.95	0.92	125	0.13	0.8	TP50A 115x50x52	AMTT215N18KOF
TT215N20KOF	215 (85)	2000	6300	198.0	0.95	0.92	125	0.13	0.8	TP50A 115x50x52	AMTT215N20KOF
TT215N22KOF	215 (85)	2200	6300	198.0	0.95	0.92	125	0.13	0.8	TP50A 115x50x52	AMTT215N22KOF
TT250N14KOF	250 (85)	1400	7000	245.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT250N14KOF
TT250N16KOF	250 (85)	1600	7000	245.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT250N16KOF
TT250N16KOF TIM	250 (85)	1600	7000	245.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT250N16KOF TIM
TT250N18KOF	250 (85)	1800	7000	245.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT250N18KOF
TT251N14KOF	250 (85)	1400	8000	320.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT251N14KOF
TT251N16KOF	250 (85)	1600	8000	320.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT251N16KOF
TT251N18KOF	250 (85)	1800	8000	320.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT251N18KOF
TT260N22KOF	260 (85)	2200	8000	320.0	0.85	0.64	125	0.12	0.8	TP50A 115x50x52	AMTT260N22KOF
TT270N16KOF	270 (92)	1600	9000	400.0	0.80	0.58	125	0.12	0.8	TP50A 115x50x52	AMTT270N16KOF
TT285N16KOF	285 (92)	1600	10000	781.0	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTT285N16KOF
TT330N12KOF	330 (85)	1200	10000	500.0	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTT330N12KOF
TT330N14KOF	330 (85)	1400	10000	500.0	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTT330N14KOF
TT330N16KOF	330 (85)	1600	10000	500.0	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTT330N16KOF
TT330N16KOF TIM	330 (85)	1600	10000	500.0	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTT330N16KOF TIM
사이리스터 모듈 - 베이스 플레이트 60x124mm - 압력 접점
TT240N36KOF	240 (85)	3600	5500	151	1.17	1.70	125	0.078	1.5	TP60 150x60x52	AMTT240N36KOF
TT240N38KOF	240 (85)	3800	5500	151	1.17	1.70	125	0.078	1.5	TP60 150x60x52	AMTT240N38KOF
TT400N24KOF	400 (85)	2400	11000	605	1.00	0.50	125	0.065	1.5	TP60 150x60x52	AMTT400N24KOF
TT400N26KOF	400 (85)	2600	11000	605	1.00	0.50	125	0.065	1.5	TP60 150x60x52	AMTT400N26KOF
TT430N22KOF	430 (85)	2200	12000	1051	0.95	0.45	125	0.065	1.5	TP60A 150x60x52	AMTT430N22KOF
TT500N12KOF	500 (85)	1200	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTT500N12KOF
TT500N14KOF	500 (85)	1400	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTT500N14KOF
TT500N16KOF	500 (85)	1600	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTT500N16KOF
TT500N16KOF TIM	500 (85)	1600	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTT500N16KOF TIM
TT500N18KOF	500 (85)	1800	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTT500N18KOF
TT520N22KOF	520 (85)	2200	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTT520N22KOF
TT570N16KOF	570 (87)	1600	14000	1531	0.80	0.23	125	0.058	1.5	TP60A 150x60x52	AMTT570N16KOF
TT570N18KOF	570 (87)	1800	16500	2000	0.80	0.30	125	0.058	1.5	TP60A 150x60x52	AMTT570N18KOF
TT600N16KOF	600 (85)	1600	17500	1531	0.80	0.23	125	0.058	1.5	TP60A 150x60x52	AMTT600N16KOF
TT600N16KOF TIM	600 (85)	1600	17500	1531	0.80	0.23	125	0.058	1.5	TP60A 150x60x52	AMTT600N16KOF TIM
사이리스터 모듈 - 베이스 플레이트 60x124mm - 압력 접점
TT700N22KOF	700 (85)	2200	17100	1462	0.85	0.35	135	0.049	1.4	TP60A 150x60x52	AMTT700N22KOF
TT820N16KOF	820 (85)	1600	20100	2020	0.80	0.23	135	0.048	1.4	TP60A 150x60x52	AMTT820N16KOF
TT820N16KOF TIM	820 (85)	1600	20100	2020	0.80	0.23	135	0.048	1.4	TP60A 150x60x52	AMTT820N16KOF TIM

모듈의 도면 및 하우징 치수:

사이리스터-사이리스터 모듈용 부품 번호 안내서:

500

A	–	AS ENERGI^TM
M	–	제품 그룹: 모듈.
TT	–	회로 토폴로지: 사이리스터-사이리스터.
500	–	평균 온 상태 전류 I_T(AV), Amp.
N	–	위상 제어 장치.
18	–	전압 등급 V_RRM / 100.
K	–	기계 구조: K – 압력 접촉 기술 S – 솔더 기술
O	–	끄기 시간 TQ: 보장되지 않음.
F	–	오프스테이트 DV/DT 클래스의 급격한 증가: F = 1000 V/μs

사이리스터-사이리스터 모듈의 회로도:

AK, K, A – 메인(전원) 단자.

G1, K1, G2, K2 – 제어 터미널.

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm

단계 없음

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.

방열판 M_S에 대한 장착 토크

전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.

미리 토크를 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

설치 순서 예시

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
