Home / 제품 / 정류기 다이오드 쿠바라 라미나(디스크)

정류기 다이오드 쿠바라 라미나 교체

파워 표준 정류 다이오드, 일반적으로 정상 회복 다이오드로 알려져 있으며, 디스크 디자인은 최대 7200V의 차단 전압과 최대 12100A의 전류 등급을 가진 프레스 팩 타입의 범용 다이오드입니다.

정류 다이오드 ADD AS ENERGITM는 대체, 아날로그, 대체 반도체 장치로, Recovery Diodes Kubara Lamina의 대체 제품입니다.

"디스크 장치를 위한 공기 냉각 히트싱크 O 시리즈", "공기 히트싱크 SF 시리즈", "수분 히트싱크 SS 시리즈"는 사이리스터 냉각을 위해 주문할 수 있습니다.

정류 다이오드 부품 번호 가이드

youtube비디오: 고전력 디스크 다이오드 리뷰

icon AS ENERGITM 반도체 제조 참고

특징: 클래스 최고 성능 및 신뢰성; 선 주파수에 최적화; 낮은 온 상태 손실; 높은 역전압 및 고전류 처리 능력, 높은 서지 용량.

정류 다이오드는 최대 4.5 kV의 전압을 가진 회로에서 최대 8 kA의 DC 및 AC 전류를 변환합니다. 주요 응용 분야는 가변 대형 AC 드라이브를 위한 정류기, 견인 컨버터, 선로 변전소, 용접기 및 DC 전원 공급 장치입니다. 이 장치는 주로 500Hz까지의 선 주파수 응용 프로그램에 사용됩니다.

이 다이오드는 산업 표준 세라믹 하우징을 가지고 있어 기존 장비에 쉽게 통합할 수 있습니다. 이 다이오드는 압력 접촉이 있는 디스크 하우징을 갖추고 있습니다. 다이오드의 극성(양극, 음극)은 케이스의 아이콘으로 결정됩니다. 정류 다이오드의 기술 사양, 부품 번호 가이드, 데이터시트 PDF, 외형 도면은 아래에 나와 있습니다.

정류 다이오드 AS ENERGITM는 다음과 같은 특징을 가집니다: 낮은 정적 및 동적 손실, 높은 VRSM/VRRM 값, 다양한 산업 분야에서 장치 사용에 대한 풍부한 경험, 100V에서 9000V까지의 전압 범위 및 10A에서 15000A까지의 전류 범위, 높은 열 및 전기 사이클 저항성.

당사는 구매일로부터 2년 동안 정류 다이오드에 대한 품질 보증을 제공합니다. 다이오드를 공급할 때 필요시 기술 증명서 및 적합성 인증서를 제공합니다.

자세히 보기

일반 복구 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

정류기 다이오드(디스크형) 쿠바라 라미나 및 교체품의 일반 사양

유형 IFAV
(TC)		 VRRM IFSM I2t VF(TO) rT Tvj max Rth(j-c)
 패키지 치수
ØDxØdxH		 대체품
AS ENERGITM		 데이터시트
A (ºC) V A kA2·s V mΩ ºC ºC/W mm PDF

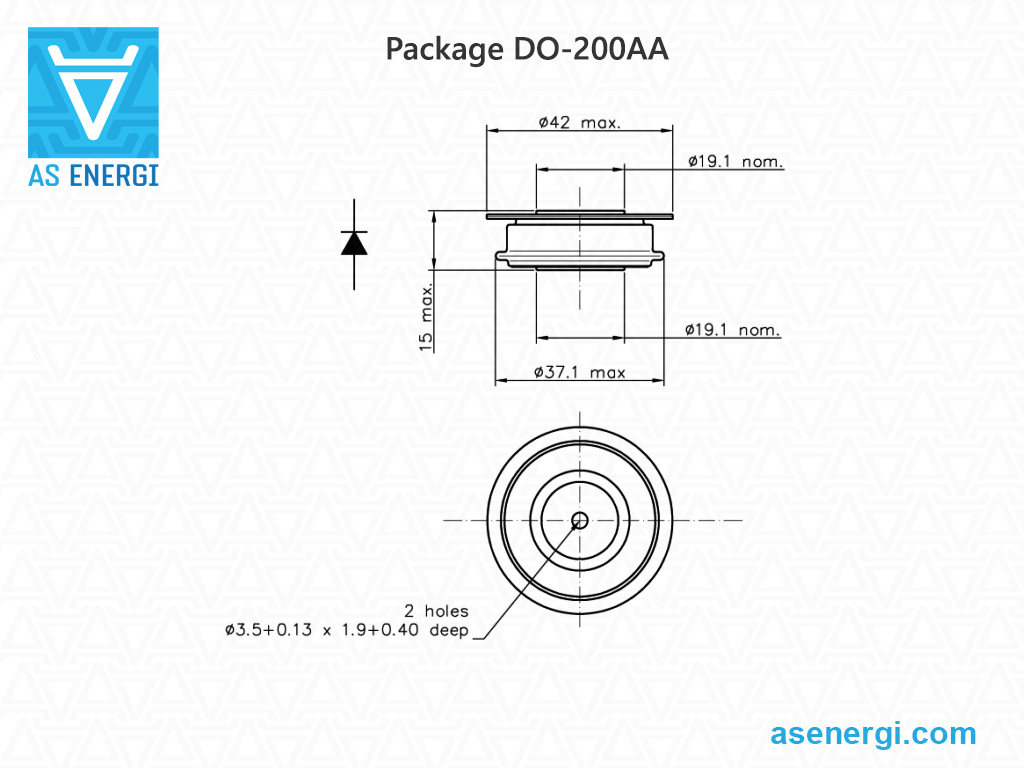

D63-300-04 300 (140) 400 5000 125 0.95 0.85 190 0.095 DO-200AA 42x19x15 ADD63-300-04
D63-300-06 300 (140) 600 5000 125 0.95 0.85 190 0.095 DO-200AA 42x19x15 ADD63-300-06
D63-300-08 300 (140) 800 5000 125 0.95 0.85 190 0.095 DO-200AA 42x19x15 ADD63-300-08
D63-300-10 300 (140) 1000 5000 125 0.95 0.85 190 0.095 DO-200AA 42x19x15 ADD63-300-10
D63-300-12 300 (140) 1200 5000 125 0.95 0.85 190 0.095 DO-200AA 42x19x15 ADD63-300-12
D63-300-14 300 (125) 1400 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-14
D63-300-16 300 (125) 1600 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-16
D63-300-18 300 (125) 1800 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-18
D63-300-20 300 (125) 2000 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-20
D63-300-22 300 (125) 2200 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-22
D63-300-24 300 (125) 2400 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-24
D63-300-26 300 (125) 2600 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-26
D63-300-28 300 (125) 2800 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-28
D63-300-30 300 (125) 3000 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-30
D63-300-32 300 (125) 3200 5000 125 0.95 0.85 175 0.095 DO-200AA 42x19x15 ADD63-300-32
D63-400-04 400 (125) 400 5500 150 0.85 0.72 190 0.095 DO-200AA 42x19x15 ADD63-400-04
D63-400-06 400 (125) 600 5500 150 0.85 0.72 190 0.095 DO-200AA 42x19x15 ADD63-400-06
D63-400-08 400 (125) 800 5500 150 0.85 0.72 190 0.095 DO-200AA 42x19x15 ADD63-400-08
D63-400-10 400 (125) 1000 5500 150 0.85 0.72 190 0.095 DO-200AA 42x19x15 ADD63-400-10
D63-400-12 400 (125) 1200 5500 150 0.85 0.72 190 0.095 DO-200AA 42x19x15 ADD63-400-12
D63-400-14 400 (110) 1400 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-14
D63-400-16 400 (110) 1600 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-16
D63-400-18 400 (110) 1800 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-18
D63-400-20 400 (110) 2000 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-20
D63-400-22 400 (110) 2200 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-22
D63-400-24 400 (110) 2400 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-24
D63-400-26 400 (110) 2600 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-26
D63-400-28 400 (110) 2800 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-28
D63-400-30 400 (110) 3000 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-30
D63-400-32 400 (110) 3200 5500 150 0.85 0.72 175 0.095 DO-200AA 42x19x15 ADD63-400-32
D63-600-04 600 (95) 400 6400 204 0.68 0.57 190 0.095 DO-200AA 42x19x15 ADD63-600-04
D63-600-06 600 (95) 600 6400 204 0.68 0.57 190 0.095 DO-200AA 42x19x15 ADD63-600-06
D63-600-08 600 (95) 800 6400 204 0.68 0.57 190 0.095 DO-200AA 42x19x15 ADD63-600-08
D63-600-10 600 (95) 1000 6400 204 0.68 0.57 190 0.095 DO-200AA 42x19x15 ADD63-600-10
D63-600-12 600 (95) 1200 6400 204 0.68 0.57 190 0.095 DO-200AA 42x19x15 ADD63-600-12

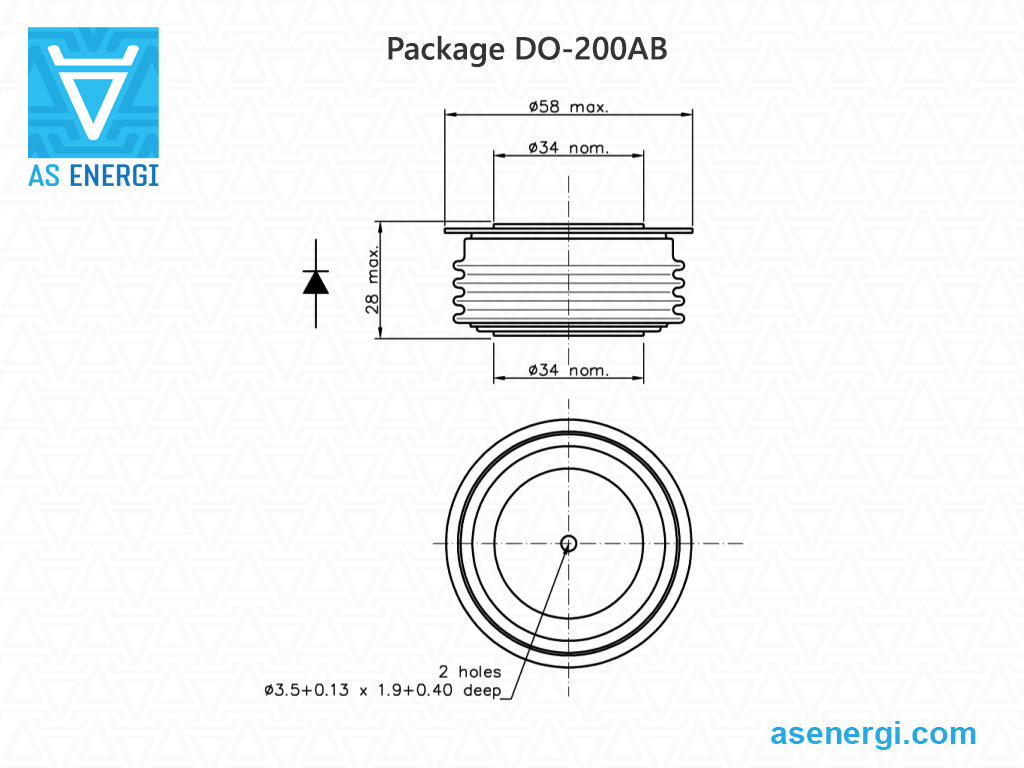

D73-500-22 500 (115) 2200 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-22
D73-500-24 500 (115) 2400 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-24
D73-500-26 500 (115) 2600 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-26
D73-500-28 500 (115) 2800 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-28
D73-500-30 500 (115) 3000 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-30
D73-500-32 500 (115) 3200 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-32
D73-500-34 500 (115) 3400 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-34
D73-500-36 500 (115) 3600 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-36
D73-500-38 500 (115) 3800 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-38
D73-500-40 500 (115) 4000 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-40
D73-500-42 500 (115) 4200 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-42
D73-500-44 500 (115) 4400 6400 204 0.8 0.61 175 0.07 DO-200AB 58x34x28 ADD73-500-44
D73-800-04 800 (95) 400 7700 300 0.7 0.426 190 0.07 DO-200AB 58x34x28 ADD73-800-04
D73-800-06 800 (95) 600 7700 300 0.7 0.426 190 0.07 DO-200AB 58x34x28 ADD73-800-06
D73-800-08 800 (95) 800 7700 300 0.7 0.426 190 0.07 DO-200AB 58x34x28 ADD73-800-08
D73-800-10 800 (95) 1000 7700 300 0.7 0.426 190 0.07 DO-200AB 58x34x28 ADD73-800-10
D73-800-12 800 (95) 1200 7700 300 0.7 0.426 190 0.07 DO-200AB 58x34x28 ADD73-800-12
D73-800-14 800 (80) 1400 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-14
D73-800-16 800 (80) 1600 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-16
D73-800-18 800 (80) 1800 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-18
D73-800-20 800 (80) 2000 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-20
D73-800-22 800 (80) 2200 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-22
D73-800-24 800 (80) 2400 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-24
D73-800-26 800 (80) 2600 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-26
D73-800-28 800 (80) 2800 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-28
D73-800-30 800 (80) 3000 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-30
D73-800-32 800 (80) 3200 7700 300 0.7 0.426 175 0.07 DO-200AB 58x34x28 ADD73-800-32

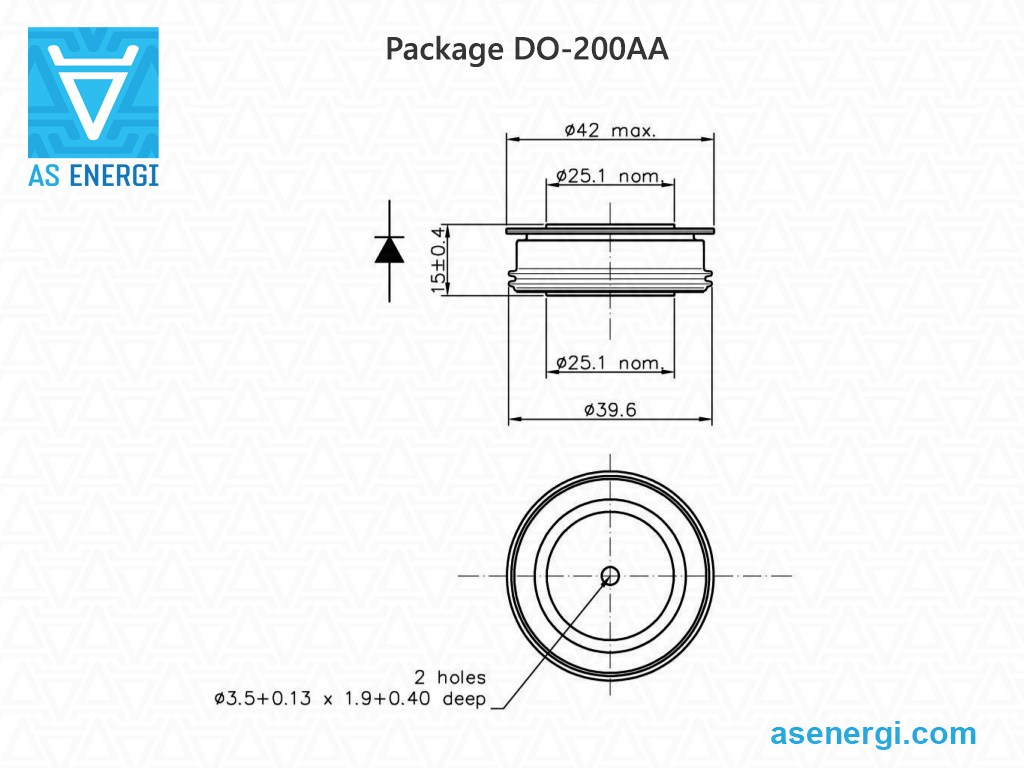

D75-1100-14 1100 (75) 1400 9000 405 0.763 0.48 175 0.04 DO-200AA 42x25x15 ADD75-1100-14
D75-1100-16 1100 (75) 1600 9000 405 0.763 0.48 175 0.04 DO-200AA 42x25x15 ADD75-1100-16
D75-1100-18 1100 (75) 1800 9000 405 0.763 0.48 175 0.04 DO-200AA 42x25x15 ADD75-1100-18
D75-1100-20 1100 (75) 2000 9000 405 0.763 0.48 175 0.04 DO-200AA 42x25x15 ADD75-1100-20
D75-1100-22 1100 (75) 2200 9000 405 0.763 0.48 175 0.04 DO-200AA 42x25x15 ADD75-1100-22
D75-1100-24 1100 (75) 2400 9000 405 0.763 0.48 175 0.04 DO-200AA 42x25x15 ADD75-1100-24
D75-1400-04 1400 (75) 400 11000 605 0.76 0.308 190 0.04 DO-200AA 42x25x15 ADD75-1400-04
D75-1400-06 1400 (75) 600 11000 605 0.76 0.308 190 0.04 DO-200AA 42x25x15 ADD75-1400-06
D75-1400-08 1400 (75) 800 11000 605 0.76 0.308 190 0.04 DO-200AA 42x25x15 ADD75-1400-08
D75-1400-10 1400 (75) 1000 11000 605 0.76 0.308 190 0.04 DO-200AA 42x25x15 ADD75-1400-10
D75-1400-12 1400 (75) 1200 11000 605 0.76 0.308 190 0.04 DO-200AA 42x25x15 ADD75-1400-12
D83-1000-34 1000 (80) 3400 11400 650 0.87 0.73 175 0.032 DO-200AB 58x34x28 ADD83-1000-34
D83-1000-36 1000 (80) 3600 11400 650 0.87 0.73 175 0.032 DO-200AB 58x34x28 ADD83-1000-36
D83-1000-38 1000 (80) 3800 11400 650 0.87 0.73 175 0.032 DO-200AB 58x34x28 ADD83-1000-38
D83-1000-40 1000 (80) 4000 11400 650 0.87 0.73 175 0.032 DO-200AB 58x34x28 ADD83-1000-40
D83-1000-42 1000 (80) 4200 11400 650 0.87 0.73 175 0.032 DO-200AB 58x34x28 ADD83-1000-42
D83-1000-44 1000 (80) 4400 11400 650 0.87 0.73 175 0.032 DO-200AB 58x34x28 ADD83-1000-44
D83-1200-16 1200 (100) 1600 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-16
D83-1200-18 1200 (100) 1800 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-18
D83-1200-20 1200 (100) 2000 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-20
D83-1200-22 1200 (100) 2200 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-22
D83-1200-24 1200 (100) 2400 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-24
D83-1200-26 1200 (100) 2600 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-26
D83-1200-28 1200 (100) 2800 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-28
D83-1200-30 1200 (100) 3000 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-30
D83-1200-32 1200 (100) 3200 14800 1090 0.82 0.33 175 0.032 DO-200AB 58x34x28 ADD83-1200-32
D83-1400-04 1400 (85) 400 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-04
D83-1400-06 1400 (85) 600 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-06
D83-1400-08 1400 (85) 800 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-08
D83-1400-10 1400 (85) 1000 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-10
D83-1400-12 1400 (85) 1200 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-12
D83-1400-14 1400 (85) 1400 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-14
D83-1400-16 1400 (85) 1600 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-16
D83-1400-18 1400 (85) 1800 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-18
D83-1400-20 1400 (85) 2000 15800 1250 0.78 0.3 175 0.032 DO-200AB 58x34x28 ADD83-1400-20

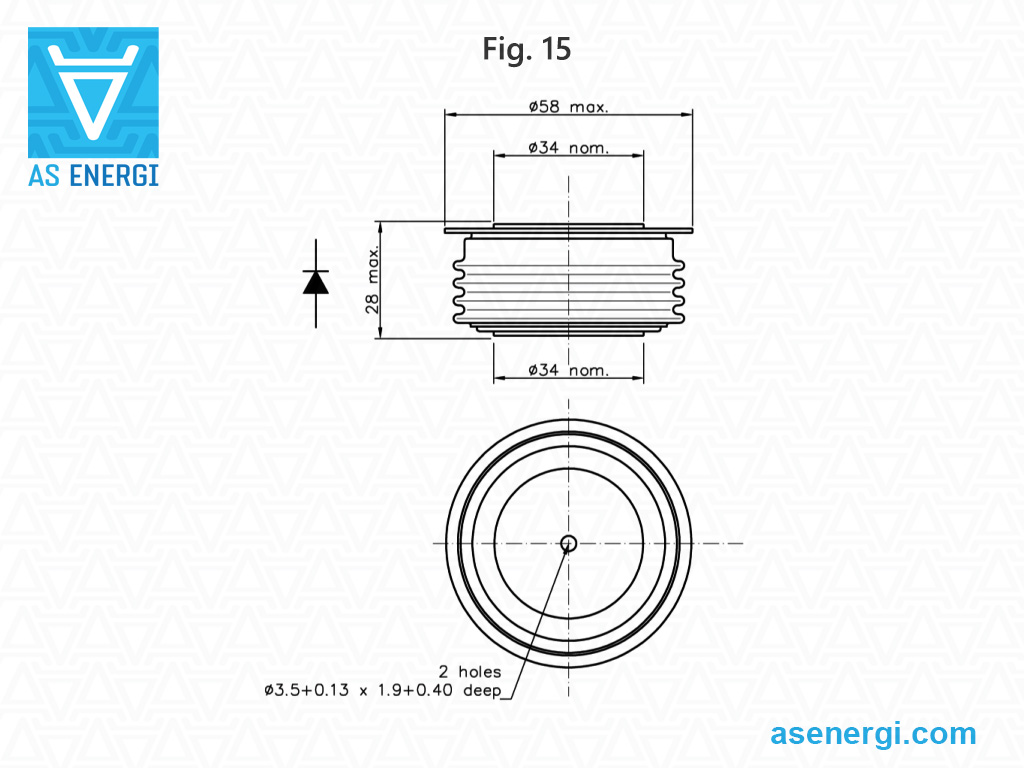

D83-1600-04 1600 (90) 400 16700 1400 0.77 0.191 175 0.032 15 58x34x28 ADD83-1600-04
D83-1600-06 1600 (90) 600 16700 1400 0.77 0.191 175 0.032 15 58x34x28 ADD83-1600-06
D83-1600-08 1600 (90) 800 16700 1400 0.77 0.191 175 0.032 15 58x34x28 ADD83-1600-08
D83-1600-10 1600 (90) 1000 16700 1400 0.77 0.191 175 0.032 15 58x34x28 ADD83-1600-10
D83-1600-12 1600 (90) 1200 16700 1400 0.77 0.191 175 0.032 15 58x34x28 ADD83-1600-12

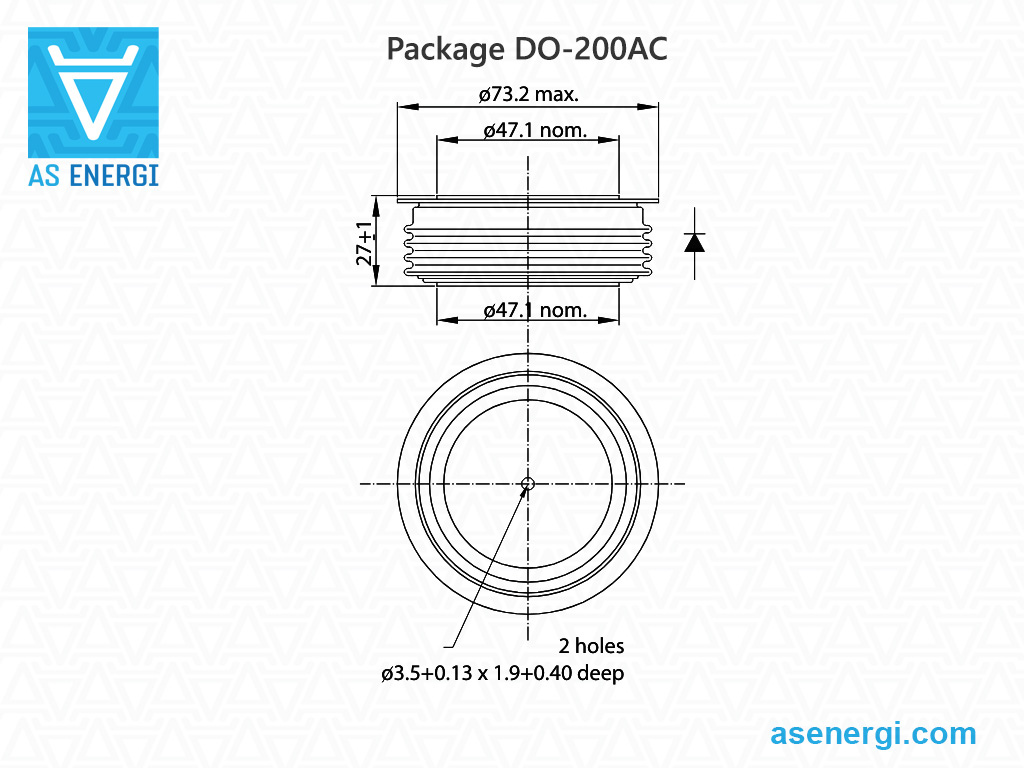

D95-1600-32 1600 (95) 3200 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-32
D95-1600-34 1600 (95) 3400 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-34
D95-1600-36 1600 (95) 3600 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-36
D95-1600-38 1600 (95) 3800 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-38
D95-1600-40 1600 (95) 4000 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-40
D95-1600-42 1600 (95) 4200 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-42
D95-1600-44 1600 (95) 4400 20000 2000 0.77 0.375 175 0.02 DO-200AC 73x47x27 ADD95-1600-44
D95-1800-04 1800 (130) 400 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-04
D95-1800-06 1800 (130) 600 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-06
D95-1800-08 1800 (130) 800 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-08
D95-1800-10 1800 (130) 1000 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-10
D95-1800-12 1800 (130) 1200 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-12
D95-1800-14 1800 (130) 1400 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-14
D95-1800-16 1800 (130) 1600 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-16
D95-1800-18 1800 (130) 1800 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-18
D95-1800-20 1800 (130) 2000 25000 3125 0.81 0.162 190 0.02 DO-200AC 73x47x27 ADD95-1800-20
D95-1800-22 1800 (115) 2200 25000 3125 0.81 0.162 175 0.02 DO-200AC 73x47x27 ADD95-1800-22
D95-1800-24 1800 (115) 2400 25000 3125 0.81 0.162 175 0.02 DO-200AC 73x47x27 ADD95-1800-24
D95-1800-26 1800 (115) 2600 25000 3125 0.81 0.162 175 0.02 DO-200AC 73x47x27 ADD95-1800-26
D95-1800-28 1800 (115) 2800 25000 3125 0.81 0.162 175 0.02 DO-200AC 73x47x27 ADD95-1800-28
D95-1800-30 1800 (115) 3000 25000 3125 0.81 0.162 175 0.02 DO-200AC 73x47x27 ADD95-1800-30
D95-1800-32 1800 (115) 3200 25000 3125 0.81 0.162 175 0.02 DO-200AC 73x47x27 ADD95-1800-32
D95-2200-04 2200 (110) 400 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-04
D95-2200-06 2200 (110) 600 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-06
D95-2200-08 2200 (110) 800 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-08
D95-2200-10 2200 (110) 1000 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-10
D95-2200-12 2200 (110) 1200 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-12
D95-2200-14 2200 (110) 1400 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-14
D95-2200-16 2200 (110) 1600 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-16
D95-2200-18 2200 (110) 1800 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-18
D95-2200-20 2200 (110) 2000 28000 3920 0.8 0.154 190 0.02 DO-200AC 73x47x27 ADD95-2200-20
D95-2200-22 2200 (95) 2200 28000 3920 0.8 0.154 175 0.02 DO-200AC 73x47x27 ADD95-2200-22
D95-2200-24 2200 (95) 2400 28000 3920 0.8 0.154 175 0.02 DO-200AC 73x47x27 ADD95-2200-24
D95-2200-26 2200 (95) 2600 28000 3920 0.8 0.154 175 0.02 DO-200AC 73x47x27 ADD95-2200-26
D95-2200-28 2200 (95) 2800 28000 3920 0.8 0.154 175 0.02 DO-200AC 73x47x27 ADD95-2200-28
D95-2200-30 2200 (95) 3000 28000 3920 0.8 0.154 175 0.02 DO-200AC 73x47x27 ADD95-2200-30
D95-2500-16 2500 (85) 1600 31000 4800 0.62 0.164 175 0.02 DO-200AC 73x47x27 ADD95-2500-16
D95-2500-18 2500 (85) 1800 31000 4800 0.62 0.164 175 0.02 DO-200AC 73x47x27 ADD95-2500-18
D95-2500-20 2500 (85) 2000 31000 4800 0.62 0.164 175 0.02 DO-200AC 73x47x27 ADD95-2500-20
D95-2500-22 2500 (85) 2200 31000 4800 0.62 0.164 175 0.02 DO-200AC 73x47x27 ADD95-2500-22
D95-2500-24 2500 (85) 2400 31000 4800 0.62 0.164 175 0.02 DO-200AC 73x47x27 ADD95-2500-24
D95-3000-04 3000 (105) 400 35000 6125 0.7 0.082 190 0.02 DO-200AC 73x47x27 ADD95-3000-04
D95-3000-06 3000 (105) 600 35000 6125 0.7 0.082 190 0.02 DO-200AC 73x47x27 ADD95-3000-06
D95-3000-08 3000 (105) 800 35000 6125 0.7 0.082 190 0.02 DO-200AC 73x47x27 ADD95-3000-08
D95-3000-10 3000 (105) 1000 35000 6125 0.7 0.082 190 0.02 DO-200AC 73x47x27 ADD95-3000-10
D95-3000-12 3000 (105) 1200 35000 6125 0.7 0.082 190 0.02 DO-200AC 73x47x27 ADD95-3000-12
D95T-3000-16 3000 (60) 1600 31000 4800 0.612 0.164 180 0.02 DO-200AC 73x47x27 ADD95T-3000-16
D95T-3000-18 3000 (60) 1800 31000 4800 0.612 0.164 180 0.02 DO-200AC 73x47x27 ADD95T-3000-18
D95T-3000-20 3000 (60) 2000 31000 4800 0.612 0.164 180 0.02 DO-200AC 73x47x27 ADD95T-3000-20
D95T-3000-22 3000 (60) 2200 31000 4800 0.612 0.164 180 0.02 DO-200AC 73x47x27 ADD95T-3000-22

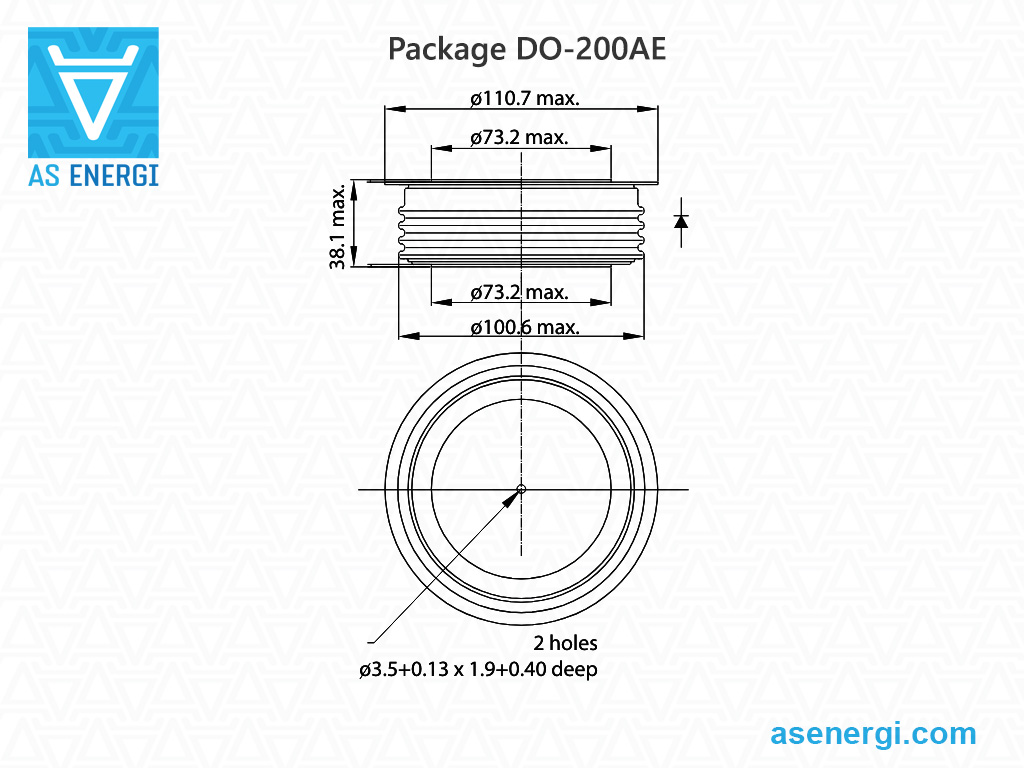

DB3-3500-30 3500 (85) 3000 46000 10580 0.71 0.17 170 0.012 DO-200AE 110x73x38 ADDB3-3500-30
DB3-3500-32 3500 (85) 3200 46000 10580 0.71 0.17 170 0.012 DO-200AE 110x73x38 ADDB3-3500-32
DB3-3500-34 3500 (85) 3400 46000 10580 0.71 0.17 170 0.012 DO-200AE 110x73x38 ADDB3-3500-34
DB3-3500-36 3500 (85) 3600 46000 10580 0.71 0.17 170 0.012 DO-200AE 110x73x38 ADDB3-3500-36
DB3-3500-38 3500 (85) 3800 46000 10580 0.71 0.17 170 0.012 DO-200AE 110x73x38 ADDB3-3500-38
DB3-3500-40 3500 (85) 4000 46000 10580 0.71 0.17 170 0.012 DO-200AE 110x73x38 ADDB3-3500-40
DB3-4000-36 4000 (85) 3600 50000 12250 0.8 0.118 175 0.012 DO-200AE 110x73x38 ADDB3-4000-36
DB3-4000-38 4000 (85) 3800 50000 12250 0.8 0.118 175 0.012 DO-200AE 110x73x38 ADDB3-4000-38
DB3-4000-40 4000 (85) 4000 50000 12250 0.8 0.118 175 0.012 DO-200AE 110x73x38 ADDB3-4000-40
DB3-5000-20 5000 (85) 2000 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-20
DB3-5000-22 5000 (85) 2200 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-22
DB3-5000-24 5000 (85) 2400 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-24
DB3-5000-26 5000 (85) 2600 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-26
DB3-5000-28 5000 (85) 2800 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-28
DB3-5000-30 5000 (85) 3000 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-30
DB3-5000-32 5000 (85) 3200 62000 19200 0.706 0.071 175 0.012 DO-200AE 110x73x38 ADDB3-5000-32

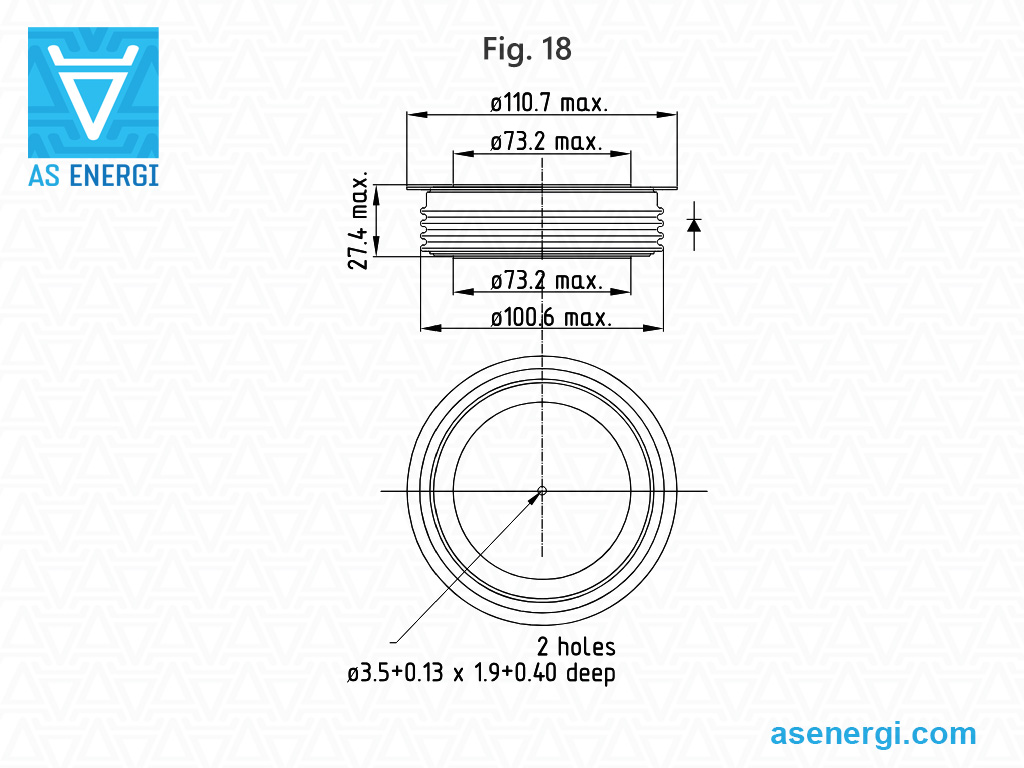

DB5-4000-38 4000 (85) 3800 50000 12500 0.8 0.118 175 0.01 18 110x73x27 ADDB5-4000-38
DB5-4000-40 4000 (85) 4000 50000 12500 0.8 0.118 175 0.01 18 110x73x27 ADDB5-4000-40
DB5-4000-42 4000 (85) 4200 50000 12500 0.8 0.118 175 0.01 18 110x73x27 ADDB5-4000-42
DB5-4000-44 4000 (85) 4400 50000 12500 0.8 0.118 175 0.01 18 110x73x27 ADDB5-4000-44
DB5-4000-45 4000 (85) 4500 50000 12500 0.8 0.118 175 0.01 18 110x73x27 ADDB5-4000-45
DB5-5500-20 5500 (85) 2000 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-20
DB5-5500-22 5500 (85) 2200 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-22
DB5-5500-24 5500 (85) 2400 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-24
DB5-5500-26 5500 (85) 2600 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-26
DB5-5500-28 5500 (85) 2800 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-28
DB5-5500-30 5500 (85) 3000 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-30
DB5-5500-32 5500 (85) 3200 62000 19200 0.706 0.071 175 0.01 18 110x73x27 ADDB5-5500-32
DB5-7200-12 7200 (85) 1200 75000 28000 0.704 0.048 190 0.01 18 110x73x27 ADDB5-7200-12
DB5-7200-14 7200 (85) 1400 75000 28000 0.704 0.048 190 0.01 18 110x73x27 ADDB5-7200-14
DB5-7200-16 7200 (85) 1600 75000 28000 0.704 0.048 190 0.01 18 110x73x27 ADDB5-7200-16
DB5-8000-10 8000 (85) 1200 77000 29600 0.67 0.041 190 0.01 18 110x73x27 ADDB5-8000-10
DB5-8000-12 8000 (85) 1200 77000 29600 0.67 0.041 190 0.01 18 110x73x27 ADDB5-8000-12

정류기 다이오드 부품 번호 안내서:

A – DD 9 5 – 2200 – 16
A – brand AS ENERGITM
DD – 제품 그룹: 정류 다이오드(스터드형).
9 – 요소 크기 코드.
5 – 케이스 유형 코드:
1 – 스터드 베이스, 세라믹 하우징
2 – 스터드 베이스, 유리-금속 하우징
3,5 – 세라믹, 하키 퍽 케이스
4 – 평평한 베이스, 세라믹 하우징
6 – 평평한 베이스, 유리-금속 하우징
2200 – 개방 상태의 평균 전류 IT(AV), Amp.
16 – 전압 등급 VRRM / 100.

고전력 반도체 AS ENERGITM

저희 회사는 다양한 범위의 전력 반도체(전력 사이리스터, 모듈, 정류 다이오드, 아발란쉬 다이오드, 로터 및 용접 다이오드, 트라이액 등)를 제조하고 판매하고 있습니다. 최대 15,000A의 전류와 9,000V의 전압을 처리하며, 이를 위한 공기 및 수냉식 히트싱크도 제공하고 있습니다.
반도체 장치는 원하는 수량으로 구매할 수 있으며, 대량 주문 시 가격이 더 낮아집니다. 저희는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

전력 사이리스터, 다이오드, 모듈 구매에 관한 질문은 이메일로 문의해 주세요:

[email protected]

저희가 배송에 대한 상업적 제안을 제공해 드리겠습니다.
대량 주문 시, 개별 가격을 제공해 드립니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGITM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

youtube비디오: 디스크형 고전력 정류기 다이오드

정류기 다이오드 사진:

디스크형 전원 정류 다이오드에 대한 설치 권장 사항:

방열판으로 다이오드 조립하기

다이오드와 냉각기 간의 접촉면에서 열 전달 및 전기 접촉의 신뢰성은 적절한 토크 (조임력)에 의해 보장됩니다.

조립 전에 시각적으로 검사 (1)하여 기계적 손상을 확인하고 알콜에 적신 천으로 닦아 주세요 (2).

검사 후, 전류 접점을 고정하고 정렬을 고정할 핀을 설치하세요.

열 전달 성능을 향상시키기 위해, 조립 전에 실리콘 열 전도성 페이스트를 얇은 층으로 바르는 것이 권장됩니다 (3), 이는 필수 조건은 아닙니다.

다이오드를 (3) 설치하고, 냉각기의 두 번째 부품, 유리섬유 절연체 및 압력 와셔를 설치하세요.

트래버스를 (4) 통해 나사를 고르게 조이고, 접촉면의 비정렬 및 균일성을 확인하세요.

부품이 충분히 조여졌지만 이동 가능하면, 냉각기를 평평한 표면에 두고 접촉면의 평행도 허용 오차를 확인하는 것이 좋습니다 (5).

각각의 너트를 차례대로 (약 1/4회전) 끝까지 조이세요 (6). 트래버스의 변형량이 필요한 조임력이 달성되었는지 여부를 결정합니다.

설치 후, 고정 장치(너트 및 와셔)는 부식에 대해 추가로 보호해야 합니다.

전력 다이오드에 대한 팁과 권장 사항:

전력 다이오드는 모든 매개변수에서 최대 부하로 오랜 시간 동안 작동해서는 안 됩니다. 이 경우, 안전 계수는 장치의 신뢰성 요구 사항에 따라 결정됩니다.

고장난 전력 다이오드는 교체되는 다이오드와 매개변수가 일치하는 다이오드로 교체해야 합니다.

주변 온도가 높은 환경에서 작동할 경우, 초냉각이 필요합니다.

적절한 열 방출을 보장하기 위해 전력 다이오드와 냉각기의 주기적인 청소가 권장됩니다.

병렬로 연결된 전력 다이오드 간에 전류를 균등화하려면 유도성 전류 분배기(종종 꼬인 토로이드 와이어)를 사용해야 합니다. 가장 인기 있는 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 전력 다이오드입니다. 이 경우 전류 분배기의 효율성은 자기 와이어의 단면적으로 결정됩니다.

전력 다이오드를 직렬로 연결할 때 전압 불균형을 방지하려면 각 다이오드와 병렬로 연결된 샤운트 저항기를 사용해야 합니다. 순간적인 조건에서 전압 균등화는 각 다이오드에 병렬로 커패시터를 연결하여 제공합니다.

고전압 상태에서 전력 다이오드를 만지는 것은 엄격히 금지됩니다.

icon AS ENERGI를 선택하는 이유TM

  • 반도체 실리콘 칩 생산을 포함한 자체 생산 시설
  • 유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
  • 반도체 산업에서 20년 이상의 경험
  • 50개 이상의 국가에서 신뢰받는 고객
  • 10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
  • 다른 제조사의 제품에 대한 대체품을 생산
  • 보증된 인증 품질, 운영 보증 기간 - 2년



품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

Certificates

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

테스트 보고서

파트너십 지역

AS ENERGITM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

지리

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

물류

AS ENERGITM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.

주요 제품:



Tags: 정류기 다이오드, 전력 반도체, 다이오드 쿠바라 라미나 교체, 디스크 다이오드 쿠바라 라미나 등가물, 정류기 다이오드 카탈로그 카탈로그 pdf, 세라믹 절연체 다이오드 가격, 정류기 다이오드 데이터 시트, 인증서, 제조, 다이오드 공장 제작, 실리콘 정류기 다이오드의 기술 사양



Selected Products:

Home / 제품 / 정류기 다이오드 쿠바라 라미나(디스크)
^
