사이리스터 모듈 IXYS 리텔퓨즈(웨스트코드) 교체(19A - 1100A)

단일 및 이중 사이리스터 모듈 AS ENERGI^TM/>은 사이리스터 모듈 Littelfuse 또는 Westcode라고도 하는 사이리스터 모듈 IXYS의 대체품, 동급 및 대체 반도체 개발 제품입니다.

사이리스터 모듈은 듀얼 및 싱글 사이리스터 토폴로지를 갖춘 모놀리식 설계입니다. 최대 1100A의 부하와 최대 3600V의 역 펄스 전압을 가진 DC 및 AC 회로에 사용됩니다.

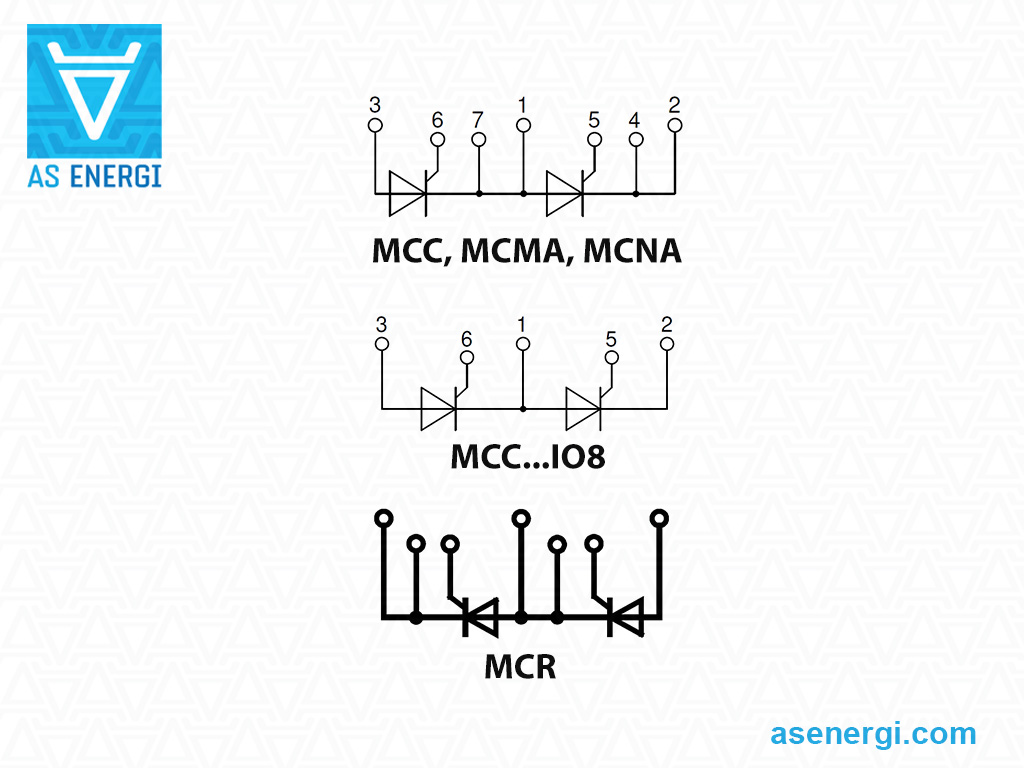

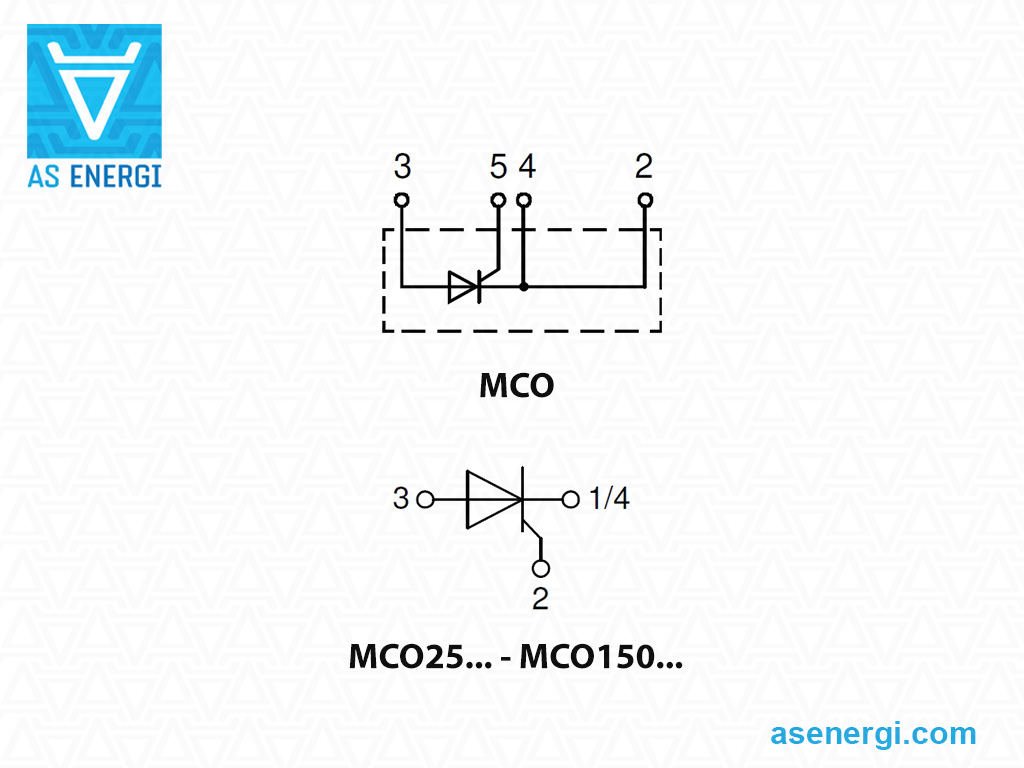

모듈의 연결 다이어그램: MCC, MCR, MCMA, MCNA – 하프 브리지; MCK – 공통 음극 회로; MCA – 공통 양극 회로; MCO – 단일 사이리스터.

다음 시리즈: ASMCC, ASMCR, ASMCA, ASMCK, ASMCO, AMCMA, AMCNA AS ENERGI^TM는 시리즈 MCC, MCR, MCA, MCK, MCO, MCMA, MCNA 사이리스터 모듈 IXYS의 대체품입니다.

사이리스터 모듈은 전기 및 열 사이클링 성능이 뛰어나 집중적인 작동 모드에서 높은 신뢰성과 긴 수명이 특징입니다.

사이리스터 모듈은 하우징의 관통 장착 구멍을 통해 나사로 장착하는 클램핑 디자인으로 되어 있습니다. 사이리스터 모듈을 장착할 때는 결합 표면의 조임에 특별한 주의를 기울여야 합니다. 사이리스터 모듈은 표준 산업용 케이스에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.

사이리스터 모듈은 전력 및 제어 장치, 전기 드라이브, 전력 조정기, AC 조정기, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며 AC 컨버터용 정류기로도 사용됩니다.

TI의 모듈은 거의 모든 위상 제어 또는 정류기 애플리케이션을 위한 여러 듀얼 및 단일 디바이스 토폴로지로 제공됩니다.

당사는 사이리스터 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

사이리스터 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

사이리스터 모듈 MCC, MCR, MCA, MCK, MCO, MCMA, MCNA의 일반 사양 및 교체
IXYS 및 대체품

시리즈	유형	I_T(AV)M	V_RRM	I_TSM	I²t	V_(TO)	r_T	T_{vj max}	R_th(j-c)	W	패키지, 치수 L×B×H	교체 AS ENERGI^TM	데이터 시트
		A	V	A	kA²·s	V	mΩ	ºC	ºC/W	g	mm		PDF

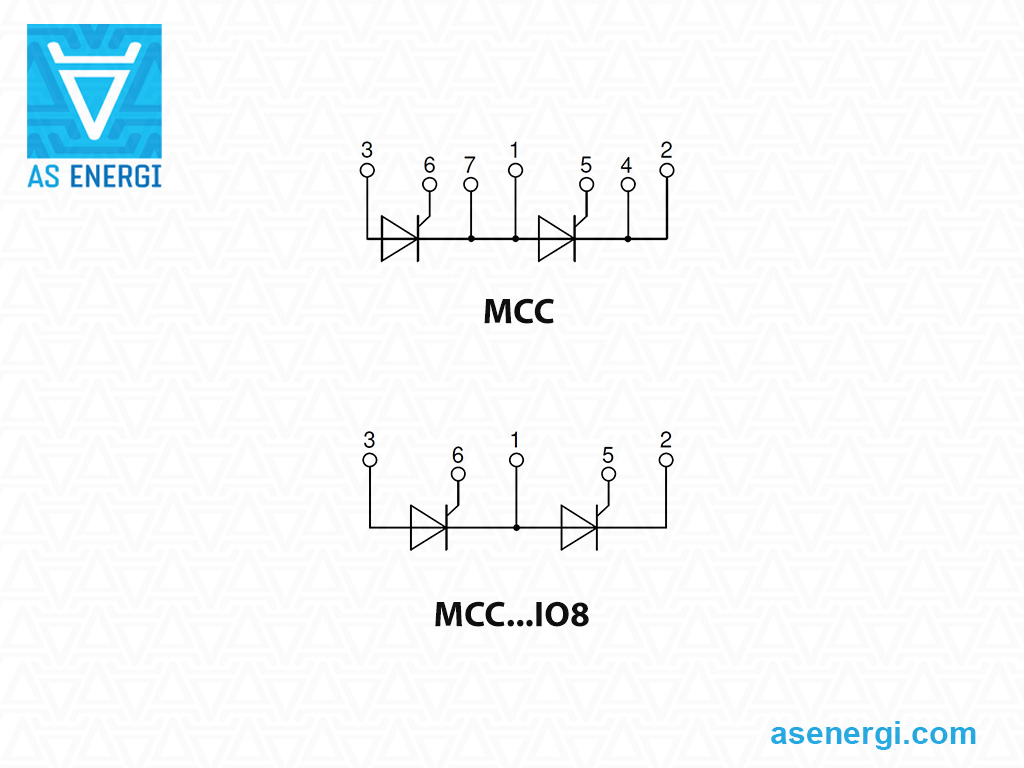

MCC – 하프 브리지 회로
MCC19	MCC19-08IO1B	18	800	400	0.80	0.85	18	125	1.30	81	TO-240AA-1B 92x20x30	ASMCC19-08-IO1B
	MCC19-12IO1B		1200									ASMCC19-12-IO1B
	MCC19-14IO1B		1400									ASMCC19-14-IO1B
	MCC19-16IO1B		1600									ASMCC19-16-IO1B
	MCC19-08IO8B		800								TO-240AA-8B 92x20x30	ASMCC19-08-IO8B
	MCC19-12IO8B		1200									ASMCC19-12-IO8B
	MCC19-14IO8B		1400									ASMCC19-14-IO8B
	MCC19-16IO8B		1600									ASMCC19-16-IO8B
MCC21	MCC21-08IO8B	21	800	320	0.51	0.85	15	125	1.10	81	TO-240AA-8B 92x20x30	ASMCC21-08-IO8B
	MCC21-12IO8B		1200									ASMCC21-12-IO8B
	MCC21-14IO8B		1400									ASMCC21-14-IO8B
	MCC21-16IO8B		1600									ASMCC21-16-IO8B
MCC26	MCC26-14IO1	27	1400	520	1.35	0.85	11	125	0.88	81	TO-240AA-1B 92x20x30	ASMCC26-14-IO1
	MCC26-08IO1B		800									ASMCC26-08-IO1B
	MCC26-12IO1B		1200									ASMCC26-12-IO1B
	MCC26-14IO1B		1400									ASMCC26-14-IO1B
	MCC26-16IO1B		1600									ASMCC26-16-IO1B
	MCC26-08IO8B		800								TO-240AA-8B 92x20x30	ASMCC26-08-IO8B
	MCC26-12IO8B		1200									ASMCC26-12-IO8B
	MCC26-14IO8B		1400									ASMCC26-14-IO8B
	MCC26-16IO8B		1600									ASMCC26-16-IO8B
MCC44	MCC44-08IO1B	49	800	1150	6.62	0.85	5.30	125	0.53	81	TO-240AA-1B 92x20x30	ASMCC44-08-IO1B
	MCC44-12IO1B		1200									ASMCC44-12-IO1B
	MCC44-14IO1B		1400									ASMCC44-14-IO1B
	MCC44-16IO1B		1600									ASMCC44-16-IO1B
	MCC44-18IO1B		1800									ASMCC44-18-IO1B
	MCC44-08IO8B		800								TO-240AA-8B 92x20x30	ASMCC44-08-IO8B
	MCC44-12IO8B		1200									ASMCC44-12-IO8B
	MCC44-14IO8B		1400									ASMCC44-14-IO8B
	MCC44-16IO8B		1600									ASMCC44-16-IO8B
	MCC44-18IO8B		1800									ASMCC44-18-IO8B
MCC56	MCC56-14IO1	60	1400	1500	11.3	0.85	3.70	125	0.45	81	TO-240AA-1B 92x20x30	ASMCC56-14-IO1
	MCC56-08IO1B		800									ASMCC56-08-IO1B
	MCC56-12IO1B		1200									ASMCC56-12-IO1B
	MCC56-14IO1B		1400									ASMCC56-14-IO1B
	MCC56-16IO1B		1600									ASMCC56-16-IO1B
	MCC56-18IO1B		1800									ASMCC56-18-IO1B
	MCC56-08IO8B		800								TO-240AA-8B 92x20x30	ASMCC56-08-IO8B
	MCC56-12IO8B		1200									ASMCC56-12-IO8B
	MCC56-14IO8B		1400									ASMCC56-14-IO8B
	MCC56-16IO8B		1600									ASMCC56-16-IO8B
	MCC56-18IO8B		1800									ASMCC56-18-IO8B
MCC72	MCC72-08IO1B	85	800	1700	14.5	0.85	3.20	125	0.30	81	TO-240AA-1B 92x20x30	ASMCC72-08-IO1B
	MCC72-12IO1B		1200									ASMCC72-12-IO1B
	MCC72-14IO1B		1400									ASMCC72-14-IO1B
	MCC72-16IO1B		1600									ASMCC72-16-IO1B
	MCC72-18IO1B		1800									ASMCC72-18-IO1B
	MCC72-08IO8B		800								TO-240AA-8B 92x20x30	ASMCC72-08-IO8B
	MCC72-12IO8B		1200									ASMCC72-12-IO8B
	MCC72-14IO8B		1400									ASMCC72-14-IO8B
	MCC72-16IO8B		1600									ASMCC72-16-IO8B
	MCC72-18IO8B		1800									ASMCC72-18-IO8B
MCC94	MCC94-20IO1B	104	2000	1700	14.5	0.85	3.20	125	0.22	81	TO-240AA-1B 92x20x30	ASMCC94-20-IO1B
	MCC94-22IO1B		2200									ASMCC94-22-IO1B
	MCC94-24IO1B		2400									ASMCC94-24-IO1B
MCC95	MCC95-14IO1	116	1400	2250	25.3	0.85	2.40	125	0.22	81	TO-240AA-1B 92x20x30	ASMCC95-14-IO1
	MCC95-16IO1		1600									ASMCC95-16-IO1
	MCC95-08IO1B		800									ASMCC95-08-IO1B
	MCC95-12IO1B		1200									ASMCC95-12-IO1B
	MCC95-14IO1B		1400									ASMCC95-14-IO1B
	MCC95-16IO1B		1600									ASMCC95-16-IO1B
	MCC95-18IO1B		1800									ASMCC95-18-IO1B
	MCC95-08IO8B		800								TO-240AA-8B 92x20x30	ASMCC95-08-IO8B
	MCC95-12IO8B		1200									ASMCC95-12-IO8B
	MCC95-14IO8B		1400									ASMCC95-14-IO8B
	MCC95-16IO8B		1600									ASMCC95-16-IO8B
	MCC95-18IO8B		1800									ASMCC95-18-IO8B
MCC132	MCC132-08IO1	130	800	4750	112.8	0.80	1.50	125	0.23	150	Y4-M6 94x34x30	ASMCC132-08-IO1
	MCC132-12IO1		1200									ASMCC132-12-IO1
	MCC132-14IO1		1400									ASMCC132-14-IO1
	MCC132-16IO1		1600									ASMCC132-16-IO1
	MCC132-18IO1		1800									ASMCC132-18-IO1
	MCC132-14IO1B		1400									ASMCC132-14-IO1B
	MCC132-16IO1B		1600									ASMCC132-16-IO1B
	MCC132-18IO1B		1800									ASMCC132-18-IO1B
MCC160	MCC160-30IO3	170	3000	4000	66.6	1.20	2.30	125	0.11	800	W102 115x50x52	ASMCC160-30-IO3
	MCC160-36IO3		3600									ASMCC160-36-IO3
MCC161	MCC161-20IO1	165	2000	6000	180.0	0.80	1.60	125	0.155	150	Y4-M6 94x34x30	ASMCC161-20-IO1
	MCC161-22IO1		2200									ASMCC161-22-IO1
MCC162	MCC162-08IO1	181	800	6000	180.0	0.88	1.15	125	0.155	150	Y4-M6 94x34x30	ASMCC162-08-IO1
	MCC162-12IO1		1200									ASMCC162-12-IO1
	MCC162-14IO1		1400									ASMCC162-14-IO1
	MCC162-16IO1		1600									ASMCC162-16-IO1
	MCC162-18IO1		1800									ASMCC162-18-IO1
	MCC162-14IO1B		1400									ASMCC162-14-IO1B
	MCC162-16IO1B		1600									ASMCC162-16-IO1B
	MCC162-18IO1B		1800									ASMCC162-18-IO1B
MCC200	MCC200-14IO1	261	1400	8000	320.0	0.80	1.40	125	0.13	150	Y4-M6 94x34x30	ASMCC200-14-IO1
	MCC200-16IO1		1600									ASMCC200-16-IO1
	MCC200-18IO1		1800									ASMCC200-18-IO1
MCC220	MCC220-08IO1	250	800	8500	360.0	0.90	1.0	140	0.139	320	Y2-DCB 116x60x32	ASMCC220-08-IO1
	MCC220-12IO1		1200									ASMCC220-12-IO1
	MCC220-14IO1		1400									ASMCC220-14-IO1
	MCC220-16IO1		1600									ASMCC220-16-IO1
	MCC220-18IO1		1800									ASMCC220-18-IO1
	MCC220-28IO3B	235	2800	5500	125.0		1.1	125	0.11	800	W102 115x50x52	ASMCC220-28-IO3B
MCC224	MCC224-20IO1	250	2000	8000	320.0	0.72	1.20	140	0.139	680	Y1-CU 92x50x52	ASMCC224-20-IO1
	MCC224-22IO1		2200									ASMCC224-22-IO1
	MCC224-24IO1		2400									ASMCC224-24-IO1
MCC225	MCC225-12IO1	220	1200	8000	320.0	0.79	0.83	140	0.157	680	Y1-CU 92x50x52	ASMCC225-12-IO1
	MCC225-14IO1		1400									ASMCC225-14-IO1
	MCC225-16IO1		1600									ASMCC225-16-IO1
	MCC225-18IO1		1800									ASMCC225-18-IO1
MCC250	MCC250-08IO1	287	800	9000	405.0	0.85	0.82	140	0.129	320	Y2-DCB 116x60x32	ASMCC250-08-IO1
	MCC250-12IO1		1200									ASMCC250-12-IO1
	MCC250-14IO1		1400									ASMCC250-14-IO1
	MCC250-16IO1		1600									ASMCC250-16-IO1
	MCC250-18IO1		1800									ASMCC250-18-IO1
MCC255	MCC255-12IO1	250	1200	9200	432.2	0.80	0.68	140	0.14	680	Y1-CU 92x50x52	ASMCC255-12-IO1
	MCC255-14IO1		1400									ASMCC255-14-IO1
	MCC255-16IO1		1600									ASMCC255-16-IO1
	MCC255-18IO1		1800									ASMCC255-18-IO1
MCC265	MCC265-24IO3	280	2400	7600	238.0	0.80	0.70	125	0.11	800	W102 115x50x52	ASMCC265-24-IO3
MCC310	MCC310-08IO1	320	800	9200	423.2	0.80	0.82	140	0.11	255	Y2-DCB 116x60x32	ASMCC310-08-IO1
	MCC310-12IO1		1200									ASMCC310-12-IO1
	MCC310-14IO1		1400									ASMCC310-14-IO1
	MCC310-16IO1		1600									ASMCC310-16-IO1
	MCC310-18IO1		1800									ASMCC310-18-IO1
	MCC310-22IO1		2200	8000		0.76	0.97		0.112			ASMCC310-22-IO1
MCC312	MCC312-12IO1	320	1200	9600	460.8	0.80	0.68	140	0.12	680	Y1-CU 92x50x52	ASMCC312-12-IO1
	MCC312-14IO1		1400									ASMCC312-14-IO1
	MCC312-16IO1		1600									ASMCC312-16-IO1
	MCC312-18IO1		1800									ASMCC312-18-IO1
MCC320	MCC320-30IO2	327	3000	5000	125	1.15	0.80	125	0.065	1500	W74 149x60x48	ASMCC320-30-IO2
	MCC320-32IO2		3200									ASMCC320-32-IO2
	MCC320-34IO2		3400									ASMCC320-34-IO2
	MCC320-36IO2		3600									ASMCC320-36-IO2
MCC325	MCC325-14IO3	345	1400	7650	293	0.75	0.50	130	0.11	800	W102 115x50x52	ASMCC325-14-IO3
	MCC325-18IO3		1800									ASMCC325-18-IO3
MCC380	MCC380-28IO2	395	2800	8100	-	1.0	0.650	125	0.62	1500	W74 149x60x52	ASMCC380-28-IO2	-
MCC431	MCC431-20IO2	429	2000	10900	594	1.00	0.41	125	0.062	1500	W74 149x60x52	ASMCC431-20-IO2
	MCC431-22IO2		2200									ASMCC431-22-IO2
	MCC431-24IO2		2400									ASMCC431-24-IO2
MCC500	MCC500-12IO1	500	1200	16500	1360	0.82	0.27	125	0.062	1500	W63 150x60x52	ASMCC500-12-IO1
	MCC500-14IO1		1400									ASMCC500-14-IO1
	MCC500-16IO1		1600									ASMCC500-16-IO1
	MCC500-18IO1		1800									ASMCC500-18-IO1
	MCC500-20IO1		2000	14000	980	0.88	0.46					ASMCC500-20-IO1
	MCC500-22IO1		2200									ASMCC500-22-IO1
	MCC500-30IO7		3000	16200	1310	1.079	0.422		0.050	3500	W88 180x77x84	ASMCC500-30-IO7
	MCC500-36IO7		3600									ASMCC500-36-IO7
MCC501	MCC501-12IO2	503	1200	14500	1050	0.85	0.30	125	0.062	1500	W74 149x60x52	ASMCC501-12-IO2
	MCC501-14IO2		1400									ASMCC501-14-IO2
	MCC501-16IO2		1600									ASMCC501-16-IO2
	MCC501-18IO2		1800									ASMCC501-18-IO2
MCC550	MCC550-12IO1	550	1200	18000	1620	0.839	0.244	125	0.062	1500	W63 150x60x52	ASMCC550-12-IO1
	MCC550-14IO1		1400									ASMCC550-14-IO1
	MCC550-16IO1		1600									ASMCC550-16-IO1
MCC552	MCC552-12IO2	550	1200	15800	1250	0.770	0.259	125	0.062	1500	W74 149x60x52	ASMCC552-12-IO2
	MCC552-14IO2		1400									ASMCC552-14-IO2
	MCC552-16IO2		1600									ASMCC552-16-IO2
MCC600	MCC600-20IO1W	600	2000	16500	1360	0.88	0.46	125	0.09	1800	W64 150x60x62	ASMCC600-20-IO1W
	MCC600-22IO1W		2200									ASMCC600-22-IO1W
MCC650	MCC650-24IO7	646	2400	22100	2440	0.874	0.227	125	0.05	3500	W88 180x77x84	ASMCC650-24-IO7
MCC700	MCC700-12IO1W	700	1200	16500	1360	0.85	0.27	125	0.09	1500	W64 150x60x62	ASMCC700-12-IO1W
	MCC700-14IO1W		1400									ASMCC700-14-IO1W
	MCC700-16IO1W		1600									ASMCC700-16-IO1W
	MCC700-18IO1W		1800									ASMCC700-18-IO1W
MCC720	MCC720-14IO7	719	1400	25200	3180	0.823	0.241	130	0.05	3500	W88 180x77x84	ASMCC720-14-IO7
	MCC720-18IO7		1800									ASMCC720-18-IO7
MCR – 하프 브리지 회로
MCR500	MCR500-30IO7	500	3000	16200	1310	1.079	0.422	125	0.050	3500	W88 180x77x84	ASMCR500-30-IO7
	MCR500-36IO7		3600									ASMCR500-36-IO7
MCR650	MCR650-24IO7	646	2400	22100	2440	0.874	0.227	125	0.05	3500	W88 180x77x84	ASMCR650-24-IO7
MCR720	MCR720-14IO7	719	1400	25200	3180	0.823	0.241	130	0.05	3500	W88 180x77x84	ASMCR720-14-IO7
	MCR720-18IO7		1800									ASMCR720-18-IO7
MCA – 공통 양극 회로
MCA431	MCA431-20IO2	429	2000	10900	594	1.00	0.41	125	0.062	1500	W74 149x60x52	ASMCA431-20-IO2
	MCA431-22IO2		2200									ASMCA431-22-IO2
	MCA431-24IO2		2400									ASMCA431-24-IO2
MCA500	MCA500-12IO1	500	1200	16500	1360	0.82	0.27	125	0.062	1500	W63 150x60x52	ASMCA500-12-IO1
	MCA500-14IO1		1400									ASMCA500-14-IO1
	MCA500-16IO1		1600									ASMCA500-16-IO1
	MCA500-18IO1		1800									ASMCA500-18-IO1
	MCA500-20IO1		2000	14000	980	0.88	0.46					ASMCA500-20-IO1
	MCA500-22IO1		2200									ASMCA500-22-IO1
MCA550	MCA550-12IO1	550	1200	18000	1620	0.839	0.244	125	0.062	1500	W63 150x60x52	ASMCA550-12-IO1
	MCA550-14IO1		1400									ASMCA550-14-IO1
	MCA550-16IO1		1600									ASMCA550-16-IO1
MCA600	MCA600-20IO1W	600	2000	16500	1360	0.88	0.46	125	0.09	1800	W64 150x60x62	ASMCA600-20-IO1W
	MCA600-22IO1W		2200									ASMCA600-22-IO1W
MCA700	MCA700-12IO1W	700	1200	16500	1360	0.85	0.27	125	0.09	1500	W64 150x60x62	ASMCA700-12-IO1W
	MCA700-14IO1W		1400									ASMCA700-14-IO1W
	MCA700-16IO1W		1600									ASMCA700-16-IO1W
	MCA700-18IO1W		1800									ASMCA700-18-IO1W
MCK – Common cathode circuit
MCK200	MCK200-18IO1	216	1800	8000	0.32	0.80	1.40	125	0.13	150	Y4-M6 94x34x30	ASMCK200-18-IO1
MCK431	MCK431-20IO2	429	2000	10900	594	1.00	0.41	125	0.062	1500	W74 149x60x52	ASMCK431-20-IO2
	MCK431-22IO2		2200									ASMCK431-22-IO2
	MCK431-24IO2		2400									ASMCK431-24-IO2
MCK500	MCK500-12IO1	500	1200	16500	1360	0.82	0.27	125	0.062	1500	W63 150x60x52	ASMCK500-12-IO1
	MCK500-14IO1		1400									ASMCK500-14-IO1
	MCK500-16IO1		1600									ASMCK500-16-IO1
	MCK500-18IO1		1800									ASMCK500-18-IO1
	MCK500-20IO1		2000	14000	980	0.88	0.46					ASMCK500-20-IO1
	MCK500-22IO1		2200									ASMCK500-22-IO1
MCK550	MCK550-12IO1	550	1200	18000	1620	0.839	0.244	125	0.062	1500	W63 150x60x52	ASMCK550-12-IO1
	MCK550-14IO1		1400									ASMCK550-14-IO1
	MCK550-16IO1		1600									ASMCK550-16-IO1
MCK600	MCK600-20IO1W	600	2000	16500	1360	0.88	0.46	125	0.09	1800	W64 150x60x62	ASMCK600-20-IO1W
	MCK600-22IO1W		2200									ASMCK600-22-IO1W
MCK700	MCK700-12IO1W	700	1200	16500	1360	0.85	0.27	125	0.09	1500	W64 150x60x62	ASMCK700-12-IO1W
	MCK700-14IO1W		1400									ASMCK700-14-IO1W
	MCK700-16IO1W		1600									ASMCK700-16-IO1W
	MCK700-18IO1W		1800									ASMCK700-18-IO1W
MCO – 단일 사이리스터
MCO25	MCO25-12IO1	32	1200	370	0.685	0.86	13.9	150	1.10	30	SOT-227B 38x25x12	ASMCO25-12-IO1
	MCO25-16IO1		1600									ASMCO25-16-IO1
MCO50	MCO50-12IO1	57	1200	740	2.74	0.88	6.0	150	0.72	30	SOT-227B 38x25x12	ASMCO50-12-IO1
	MCO50-16IO1		1600									ASMCO50-16-IO1
MCO75	MCO75-12IO1	80	1200	1070	5.73	0.85	5.5	150	0.45	30	SOT-227B 38x25x12	ASMCO75-12-IO1
	MCO75-16IO1		1600									ASMCO75-16-IO1
MCO100	MCO100-12IO1	101	1200	1400	9.80	0.85	4.5	150	0.35	30	SOT-227B 38x25x12	ASMCO100-12-IO1
	MCO100-16IO1		1600									ASMCO100-16-IO1
MCO150	MCO150-12IO1	158	1200	2000	20.00	0.84	3.5	150	0.20	30	SOT-227B 38x25x12	ASMCO150-12-IO1
	MCO150-16IO1		1600									ASMCO150-16-IO1
MCO450	MCO450-20IO1	464	2000	15000	1130	0.77	0.42	140	0.072	650	Y1-2-CU 92x50x52	ASMCO450-20-IO1
	MCO450-22IO1		2200									ASMCO450-22-IO1
MCO500	MCO500-12IO1	560	1200	17000	1450	0.80	0.38	140	0.072	650	Y1-2-CU 92x50x52	ASMCO500-12-IO1
	MCO500-14IO1		1400									ASMCO500-14-IO1
	MCO500-16IO1		1600									ASMCO500-16-IO1
	MCO500-18IO1		1800									ASMCO500-18-IO1
MCO560	MCO560-30IO1	560	3000	18900	-	1.050	0.47	125	0.042	650	W73 176x70x90	ASMCO560-30-IO1	-
	MCO560-36IO1		3600									ASMCO560-36-IO1	-
MCO600	MCO600-16IO1	600	1600	15000	1130	0.81	0.40	140	0.065	650	Y1-2-CU 92x50x52	ASMCO600-16-IO1
	MCO600-18IO1		1800									ASMCO600-18-IO1
	MCO600-20IO1		2000									ASMCO600-20-IO1
	MCO600-22IO1		2200									ASMCO600-22-IO1
MCO635	MCO635-28IO1	635	2800	20700	-	0.95	0.35	125	0.042	650	W73 176x70x90	ASMCO635-28-IO1	-
MCO741	MCO741-20IO1	765	2000	23400	4210	0.85	0.21	125	0.0405	2800	W73 176x70x90	ASMCO741-20-IO1
	MCO741-22IO1		2200									ASMCO741-22-IO1
MCO801	MCO801-14IO1	830	1400	30000	4500	0.80	0.24	125	0.042	2800	W73 176x70x90	ASMCO801-14-IO1
	MCO801-18IO1		1800									ASMCO801-18-IO1
MCMA – 하프 브리지 회로
MCMA25	MCMA25P1200TA	25	1200	400	0.80	0.87	13	140	1.2	81	TO-240AA-1B 92x20x30	AMCMA25P-1200-TA
	MCMA25P1600TA		1600									AMCMA25P-1600-TA
MCMA35	MCMA35P1200TA	35	1200	520	1.35	0.87	9.8	140	0.90	81	TO-240AA-1B 92x20x30	AMCMA35P-1200-TA
	MCMA35P1600TA		1600									AMCMA35P-1600-TA
MCMA50	MCMA50P1200TA	50	1200	800	3.20	0.89	5.3	140	0.70	81	TO-240AA-1B 92x20x30	AMCMA50P-1200-TA
	MCMA50P1600TA		1600									AMCMA50P-1600-TA
MCMA65	MCMA65P1200TA	65	1200	1150	6.62	0.85	4.80	140	0.50	81	TO-240AA-1B 92x20x30	AMCMA65P-1200-TA
	MCMA65P1600TA		1600									AMCMA65P-1600-TA
	MCMA65P1800TA		1800									AMCMA65P-1800-TA
MCMA85	MCMA85P1200TA	85	1200	1500	11.3	0.85	3.90	140	0.38	81	TO-240AA-1B 92x20x30	AMCMA85P-1200-TA
	MCMA85P1600TA		1600									AMCMA85P-1600-TA
	MCMA85P1800TA		1800									AMCMA85P-1800-TA
MCMA110	MCMA110P1200TA	110	1200	1900	18.1	0.85	3.30	140	0.30	81	TO-240AA-1B 92x20x30	AMCMA110P-1200-TA
	MCMA110P1600TA		1600									AMCMA110P-1600-TA
	MCMA110P1800TA		1800									AMCMA110P-1800-TA
MCMA140	MCMA140P1200TA	140	1200	2400	28.8	0.85	2.80	140	0.22	81	TO-240AA-1B 92x20x30	AMCMA140P-1200-TA
	MCMA140P1400TA		1400									AMCMA140P-1400-TA
	MCMA140P1600TA		1600									AMCMA140P-1600-TA
	MCMA140P1800TA		1800									AMCMA140P-1800-TA
MCMA160	MCMA160P1600YA	160	1600	4750	112.8	0.82	1.63	140	0.21	131	Y4-M6 94x34x30	AMCMA160P-1600-YA
	MCMA160P1800YA-MI		1800									AMCMA160P-1800-YA-MI
MCMA200	MCMA200P1600YA	200	1600	6000	180.0	0.83	1.43	140	0.17	131	Y4-M6 94x34x30	AMCMA200P-1600-YA
	MCMA200P1800YA-MI		1800									AMCMA200P-1800-YA-MI
MCMA260	MCMA260P1600YA	260	1600	8300	344.5	0.81	1.23	140	0.13	150	Y4-M6 94x34x30	AMCMA260P-1600-YA
	MCMA260P1800YA		1800									AMCMA260P-1800-YA	-
MCMA265	MCMA265P1600KA	268	1600	8500	361.3	0.80	0.75	140	0.16	680	Y1-CU 92x50x52	AMCMA265P-1600-KA
	MCMA265P1800KA		1800									AMCMA265P-1800-KA	-
MCMA700	MCMA700P1600CA	700	1600	19000	1810	0.82	0.40	140	0.05	500	ComPack 107x65x50	AMCMA700P-1600-CA
	MCMA700P1800CA		1800									AMCMA700P-1800-CA
MCMA1400	MCMA1400E1600CD	1100	1600	36000	6480	0.80	0.29	140	0.03	500	ComPack 107x65x50	AMCMA1400E-1600-CD
MCNA – 하프 브리지 회로
MCNA40	MCNA40P2200TA	40	2200	500	1.25	0.84	11.4	140	0.70	81	TO-240AA-1B 92x20x30	AMCNA40P-2200-TA
MCNA55	MCNA55P2200TA	55	2200	1000	5.00	0.84	6.5	140	0.50	81	TO-240AA-1B 92x20x30	AMCNA55P-2200-TA
MCNA75	MCNA75P2200TA	75	2200	1400	9.80	0.84	5.0	140	0.38	81	TO-240AA-1B 92x20x30	AMCNA75P-2200-TA
MCNA95	MCNA95P2200TA	95	2200	1700	14.5	0.84	4.1	140	0.30	81	TO-240AA-1B 92x20x30	AMCNA95P-2200-TA
MCNA120	MCNA120P2200TA	120	2200	1700	24.2	0.90	3.70	140	0.22	81	TO-240AA-1B 92x20x30	AMCNA120P-2200-TA
MCNA150	MCNA150P2200YA	150	2200	4300	92.5	0.86	2.1	140	0.21	150	Y4-M6 94x34x30	AMCNA150P-2200-YA
MCNA180	MCNA180P2200YA	180	2200	5400	145.8	0.85	1.8	140	0.17	150	Y4-M6 94x34x30	AMCNA180P-2200-YA
MCNA220	MCNA220P2200YA	220	2200	7200	259.2	0.84	1.5	140	0.13	150	Y4-M6 94x34x30	AMCNA220P-2200-YA
MCNA650	MCNA650P2200CA	650	2200	16000	1280	0.75	0.63	140	0.045	500	ComPack 107x65x50	AMCNA650P-2200-CA

사이리스터 모듈용 부품 번호 안내서:

225

–

AS	–	AS ENERGI^TM
M	–	제품 그룹: 디스크리트 반도체 모듈.
CC	–	회로 토폴로지: 2개의 사이리스터 하프브리지(양극-음극).
225	–	평균 전류 정격 I_TAV, A.
18	–	전압 코드 x 100 = V_RRM.
I	–	임계 dv/dt 1000 V/μs.
O	–	일반적인 종료 시간.
1	–	버전 부품 번호.

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.

방열판 M_S에 대한 장착 토크

전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.

미리 토크를 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

설치 순서 예시

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
