위상 제어 사이리스터 파워렉스 대체품

파워 위상 제어 사이리스터, 또한 사이리스터 SCR (실리콘 제어 정류기) 또는 위상 제어 사이리스터 (PCT)로 알려져 있으며, 디스크 및 스터드 디자인 타입의 일반 용도 사이리스터로, 최대 5000A의 직류 및 교류 전류를 제어하고 변환하며, 최대 6500V의 전압 회로에서 사용됩니다.

사이리스터 A-T AS ENERGI^TM는 Phase Control Thyristors Powerex Europe의 대체, 아날로그, 대안 제품입니다.

"디스크 장치용 공기 냉각 히트싱크 O 시리즈", "공기 히트싱크 SF 시리즈", "수중 히트싱크 SS 시리즈"는 사이리스터 냉각을 위해 주문 가능합니다.

위상 제어 사이리스터 부품 번호 가이드

영상: 고전력 디스크 사이리스터 리뷰

icon AS ENERGI^TM 반도체 제조 참조

특징: 고전력 산업 및 전력 전송 응용 프로그램을 위해 설계됨; 낮은 온 상태 전압 강하에 최적화; 시리즈 및/또는 병렬 연결을 위한 Q_rr 및 V_T 값이 일치하는 제품 제공. 이 장치는 낮은 전도 손실을 제공하도록 최적화되어 있으며, 주로 500Hz까지의 선 주파수를 가진 응용 프로그램에 적합합니다.

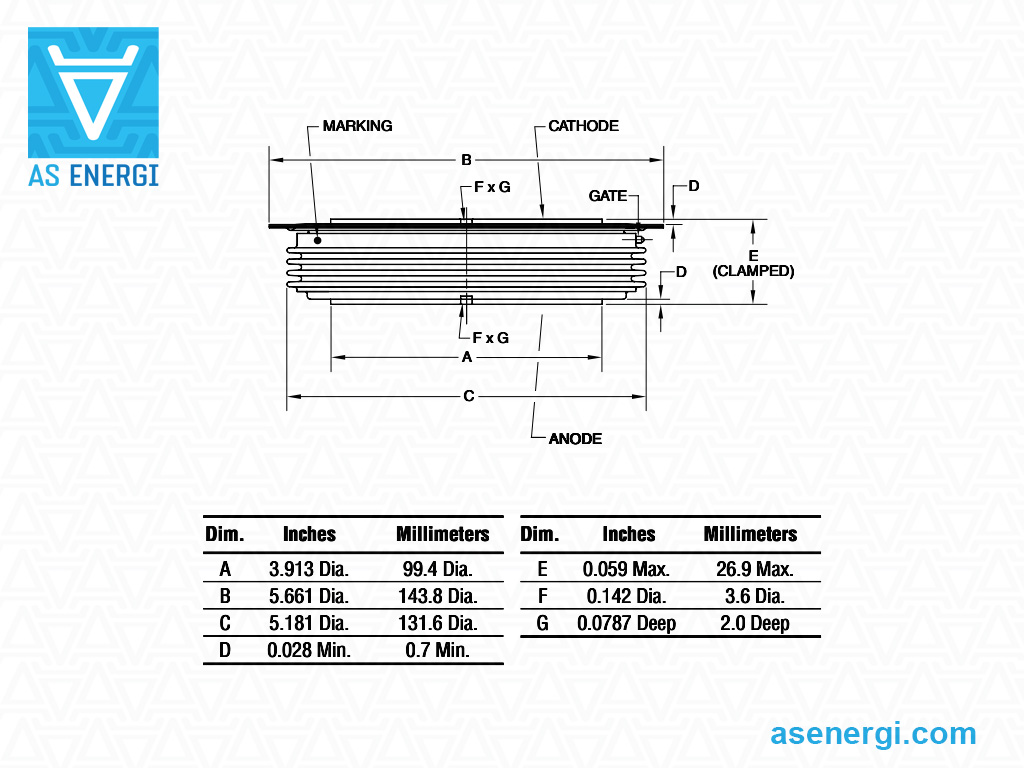

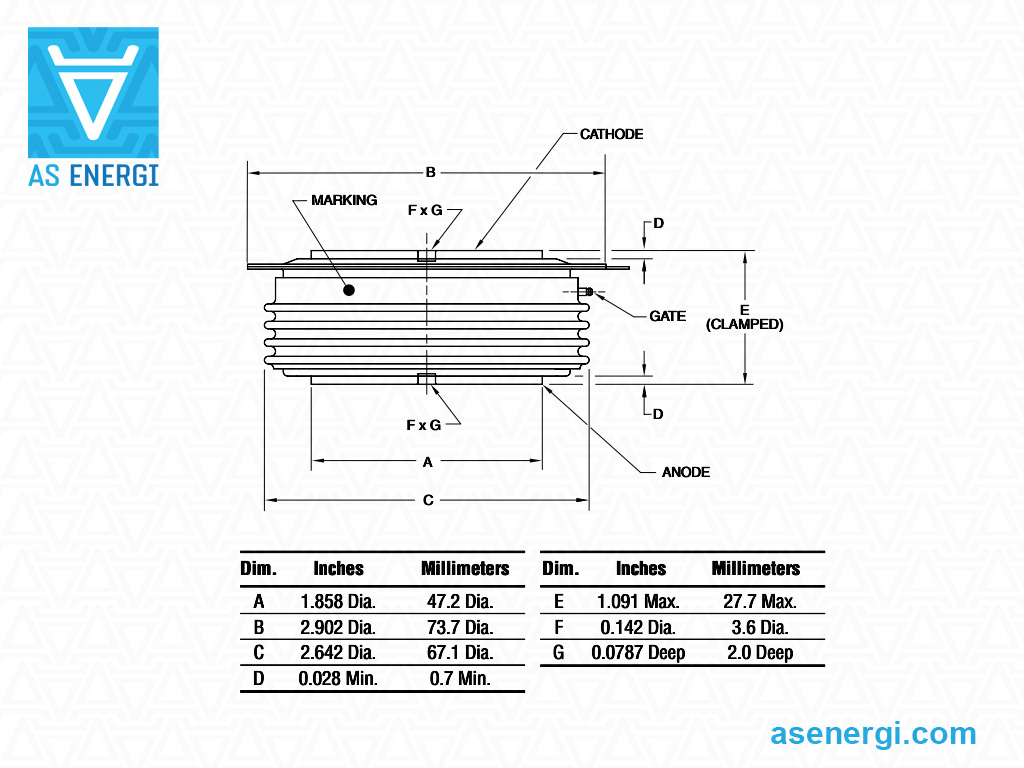

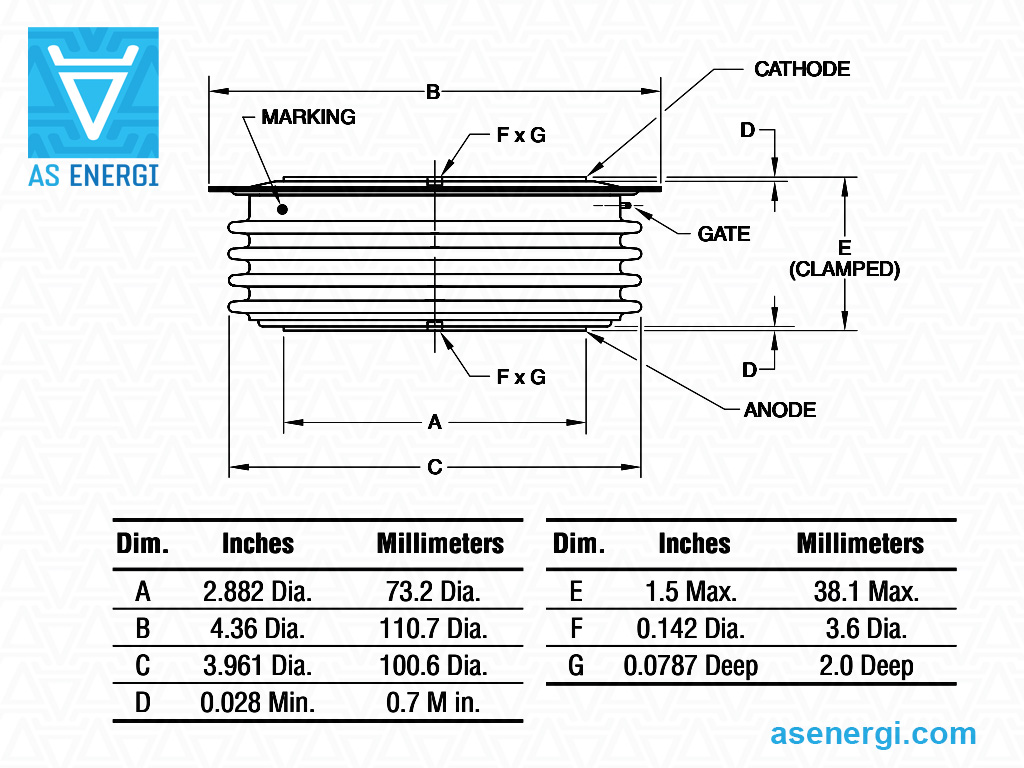

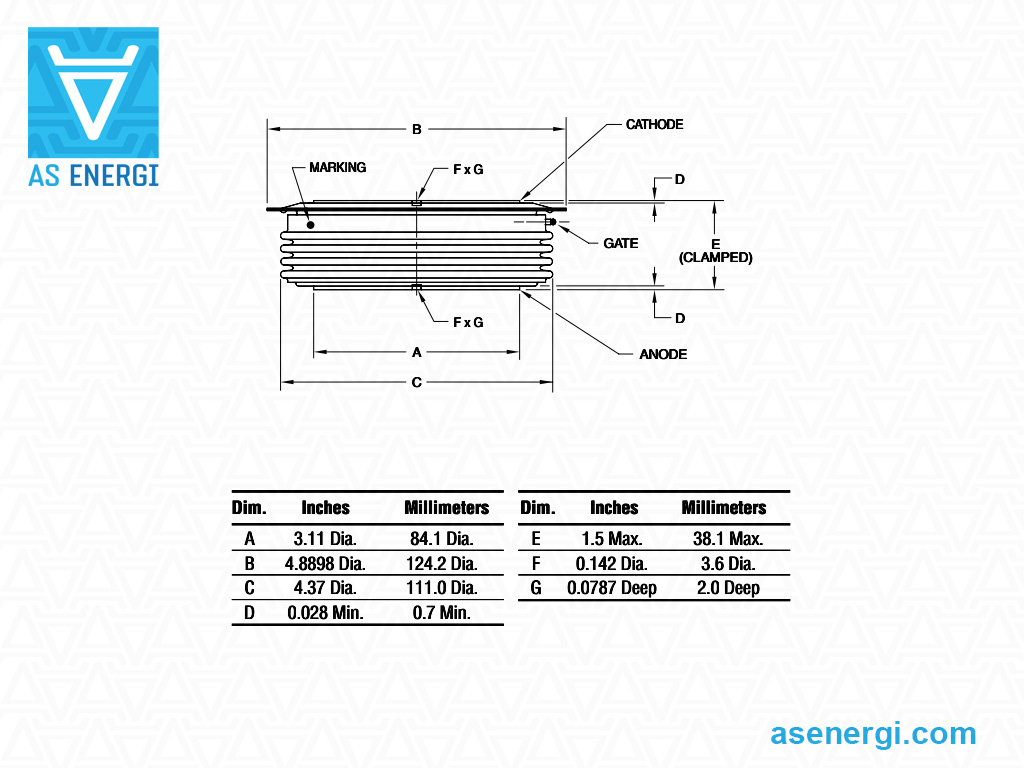

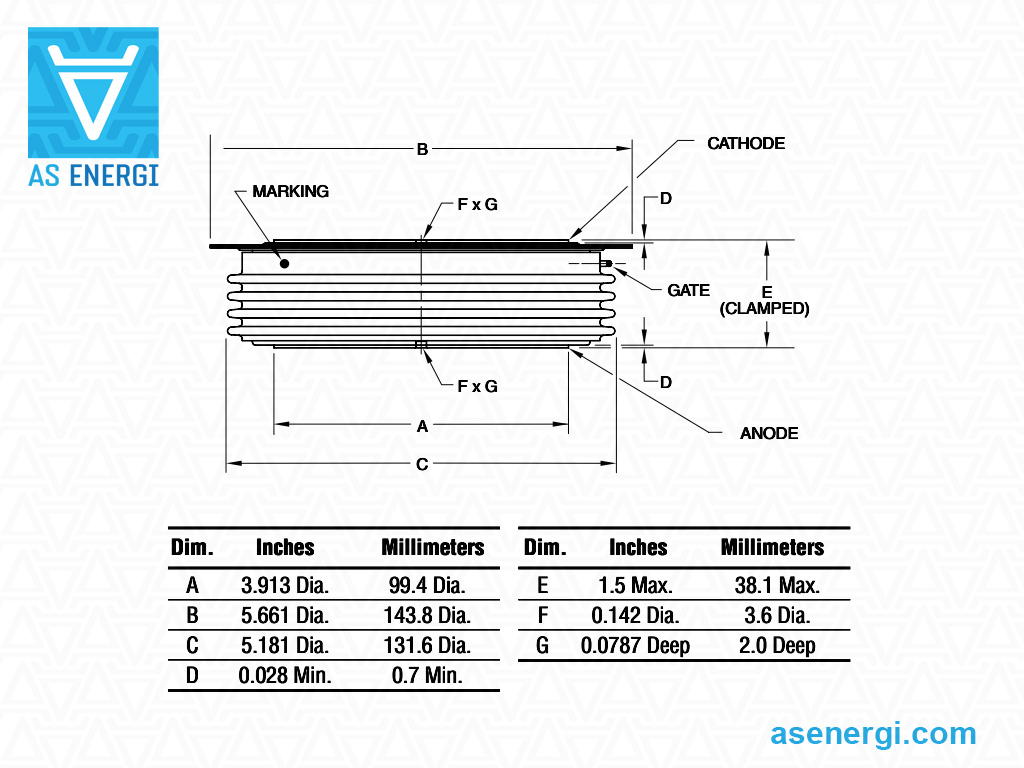

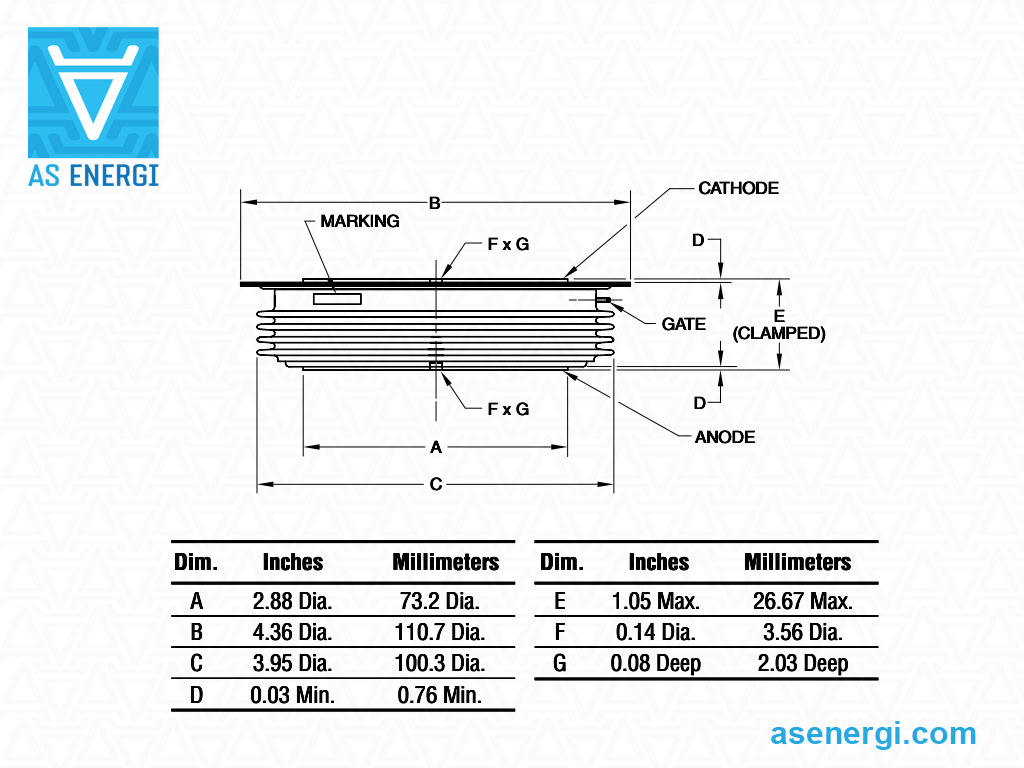

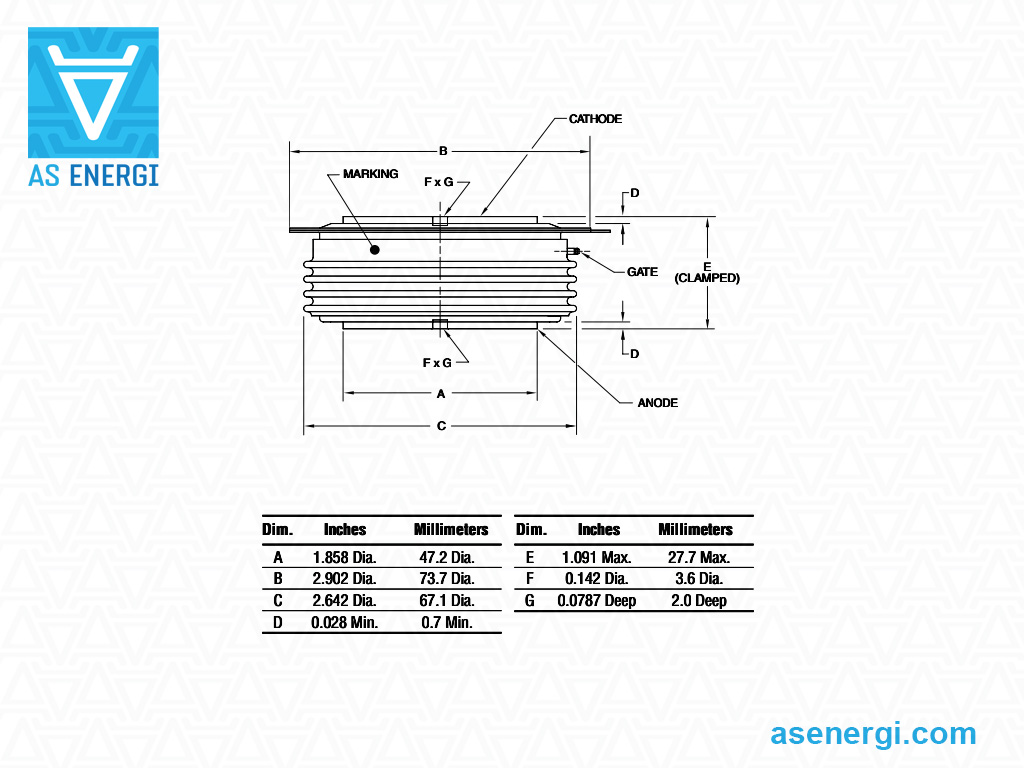

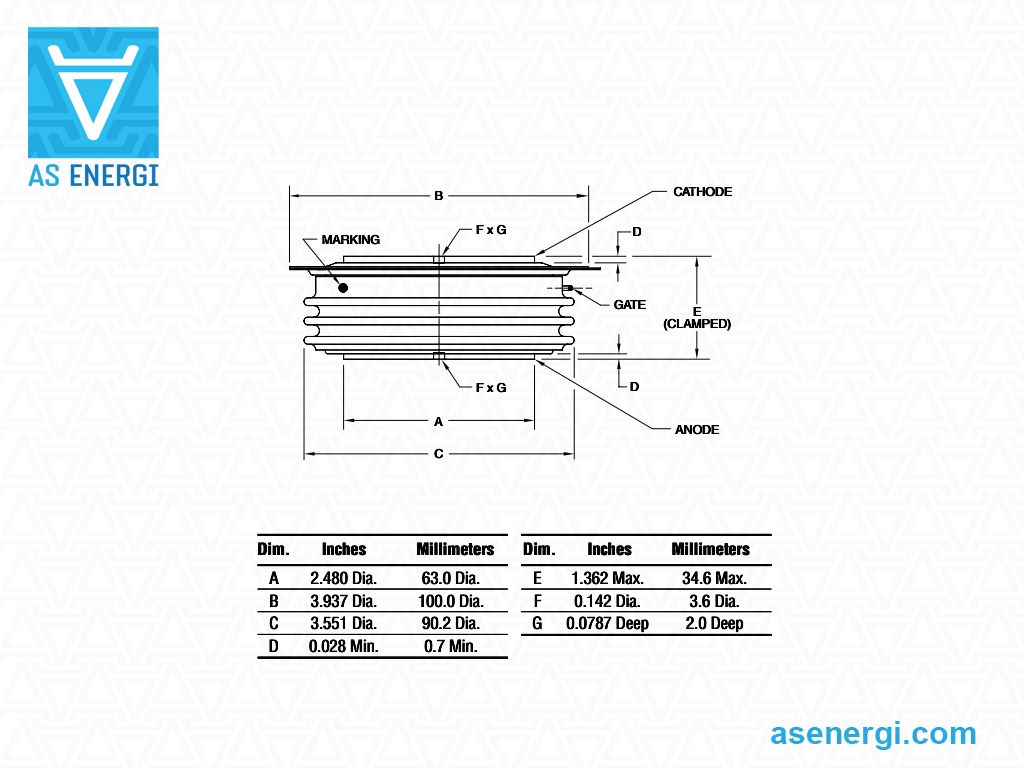

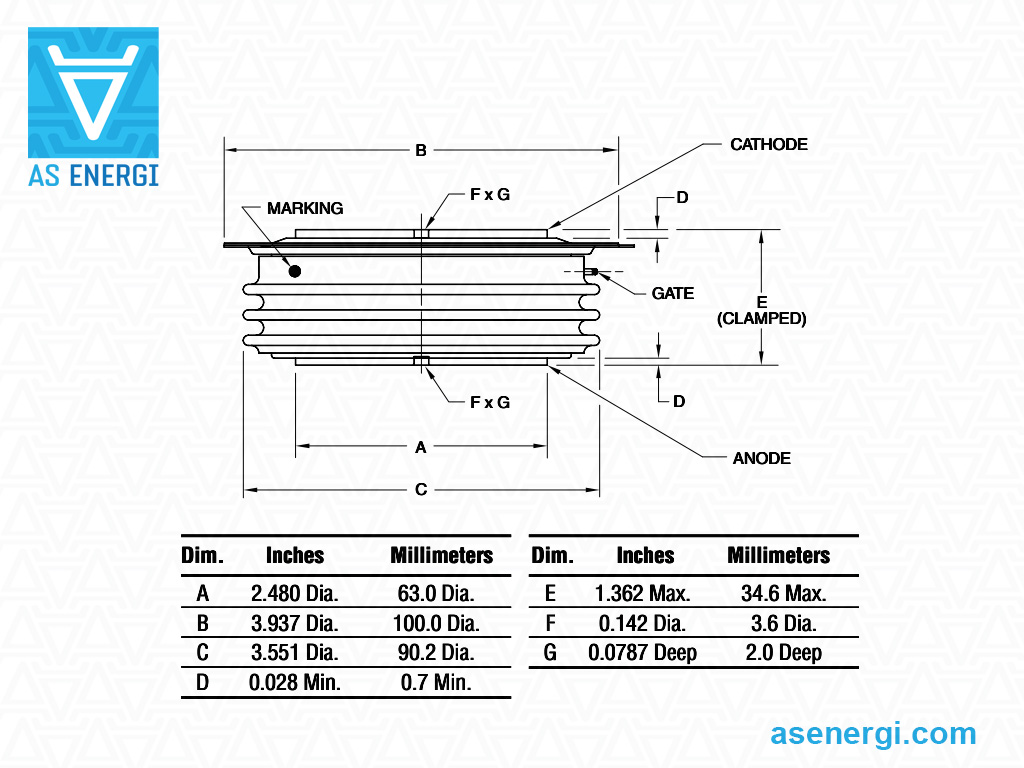

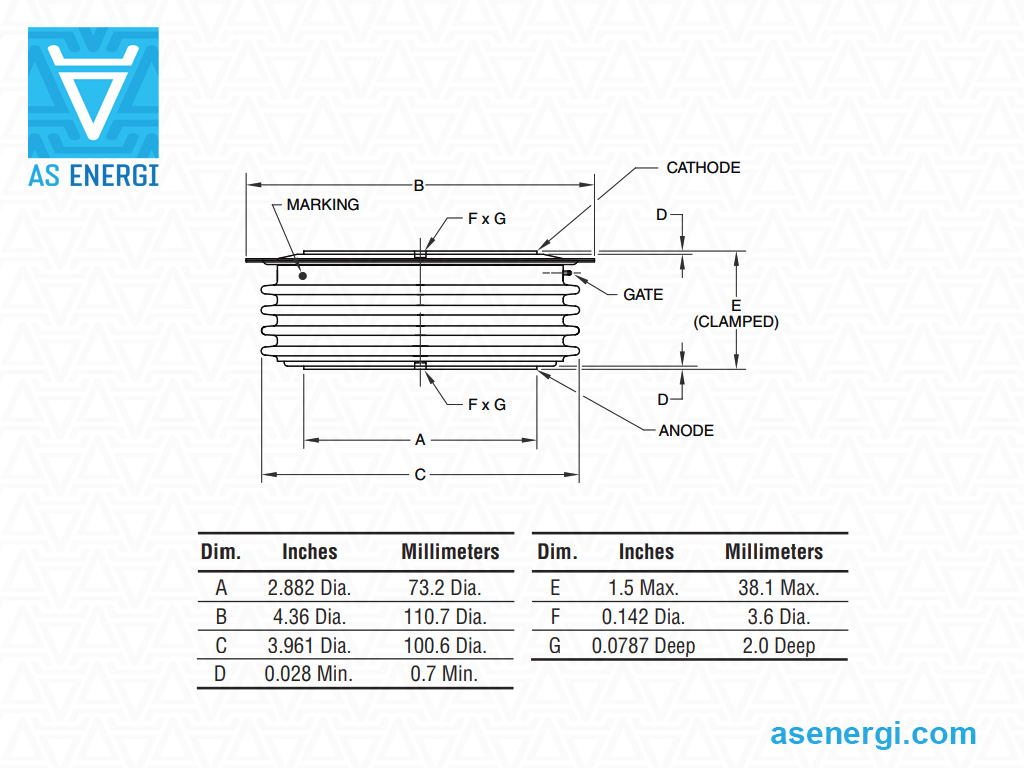

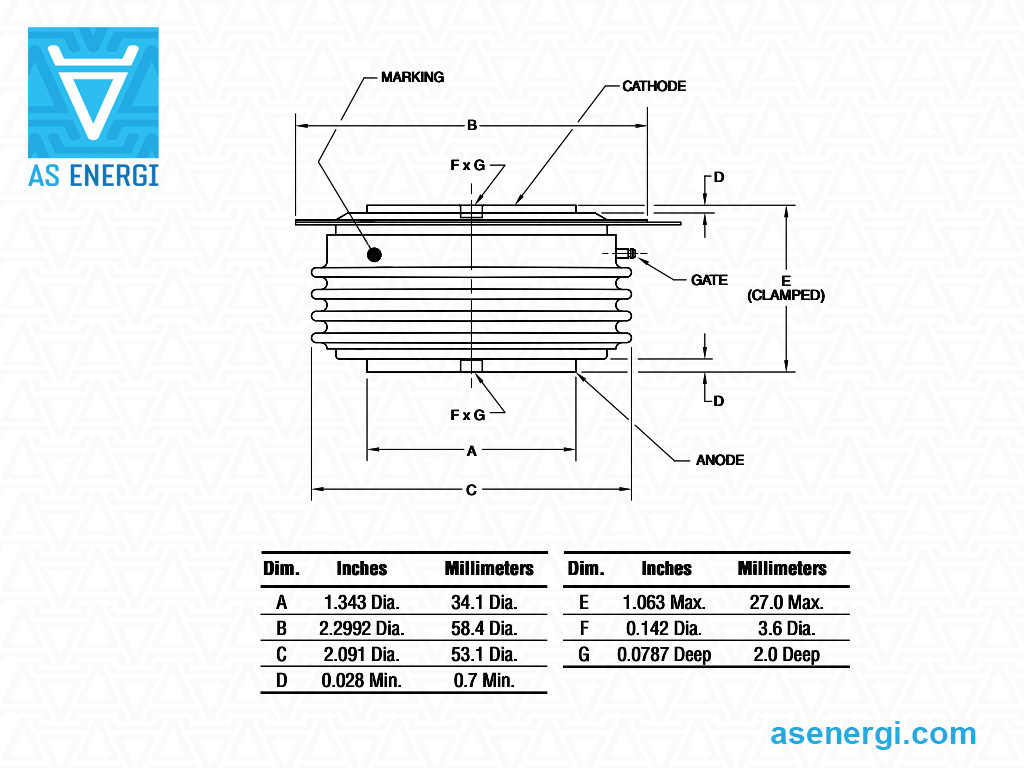

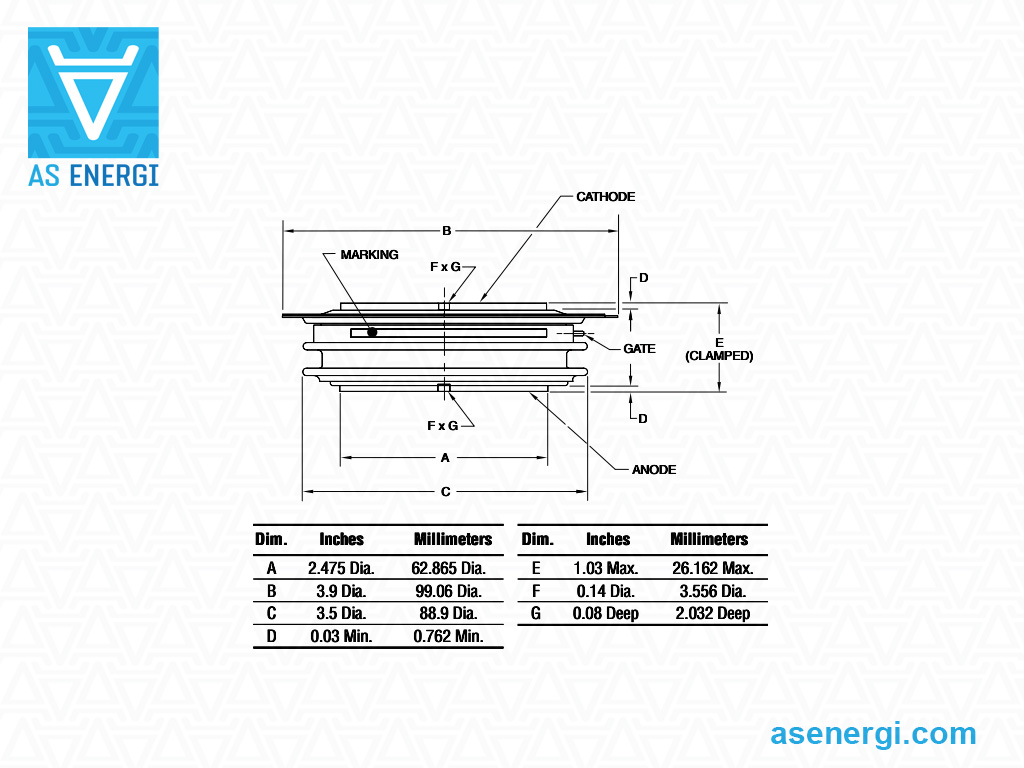

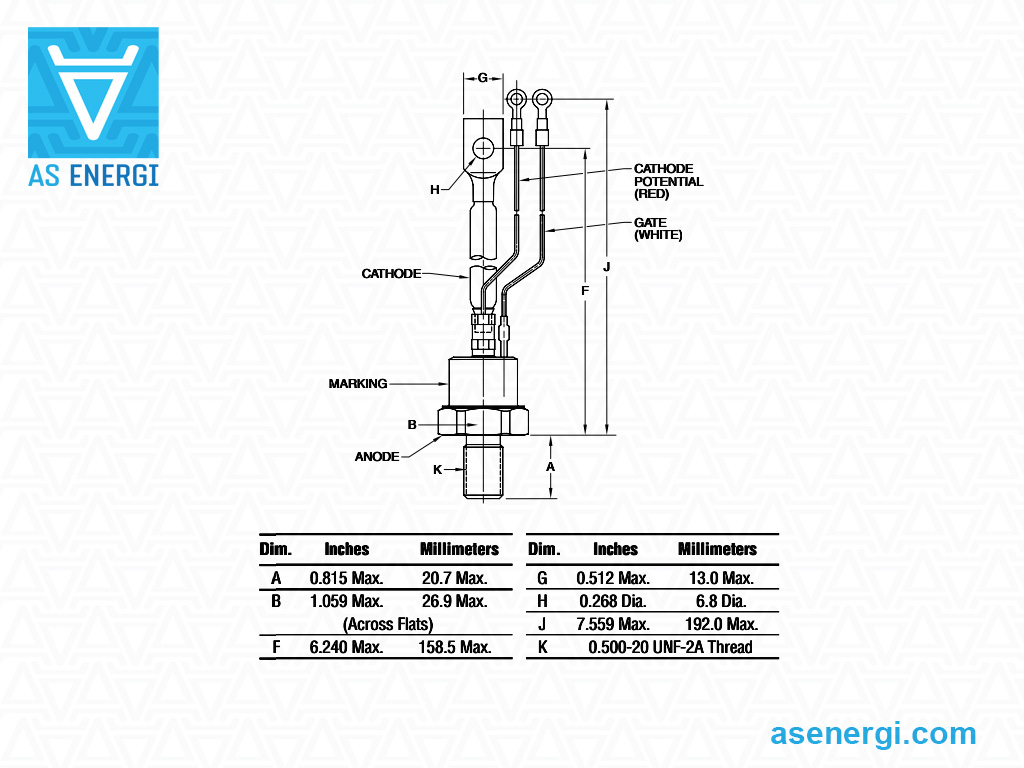

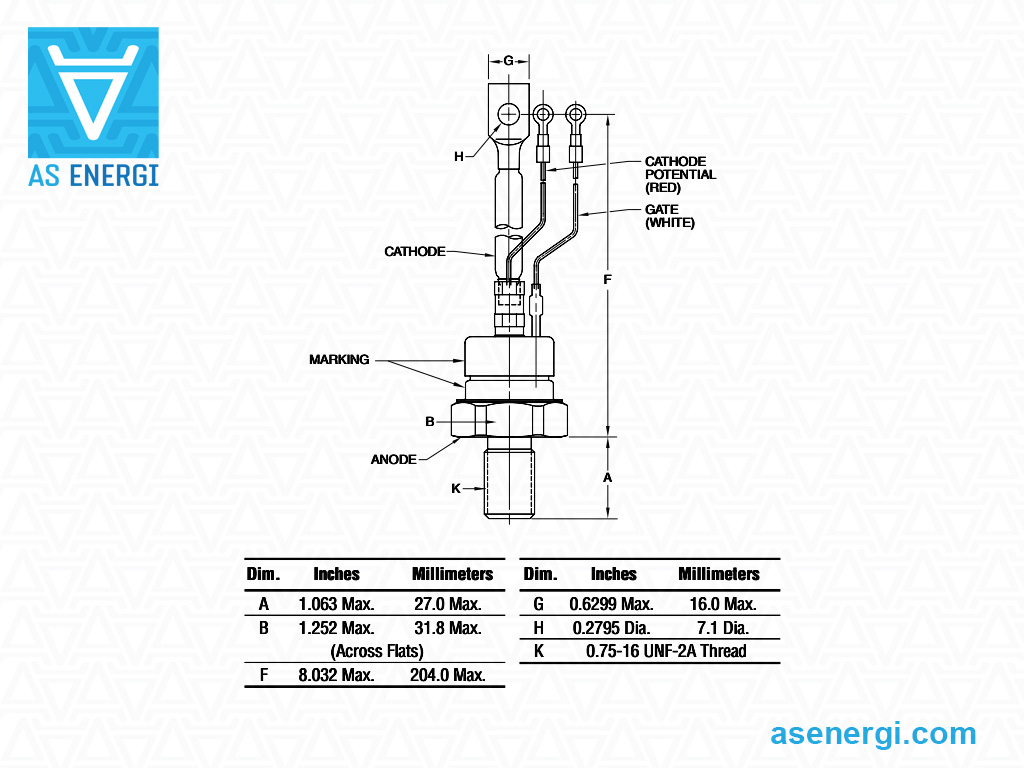

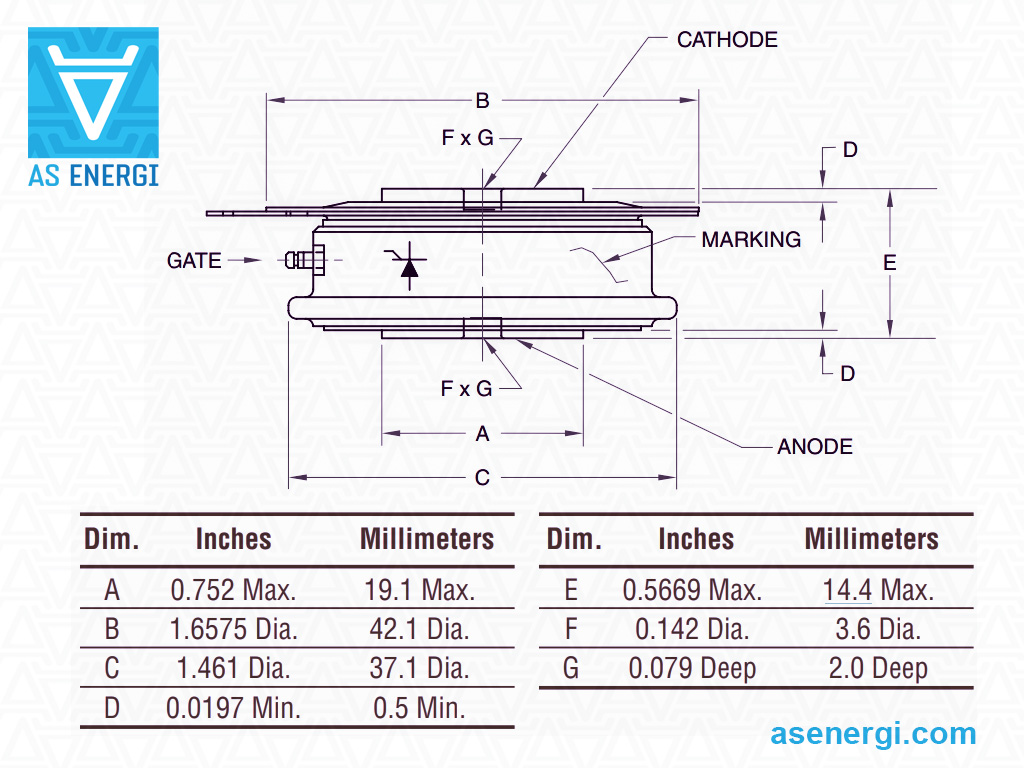

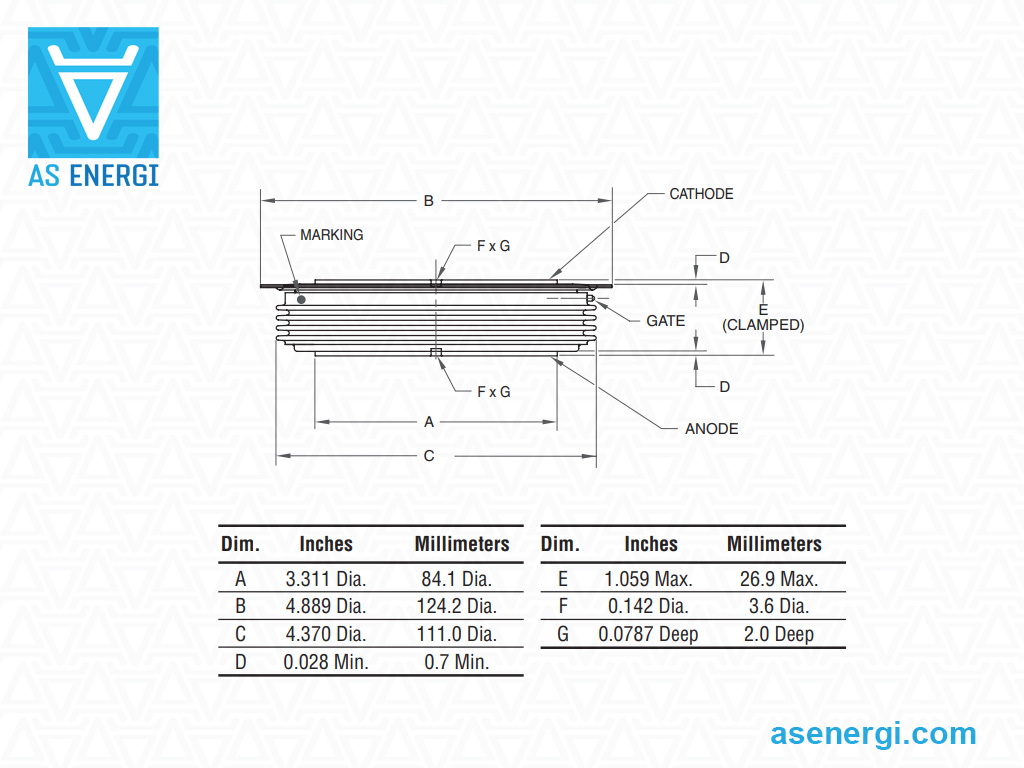

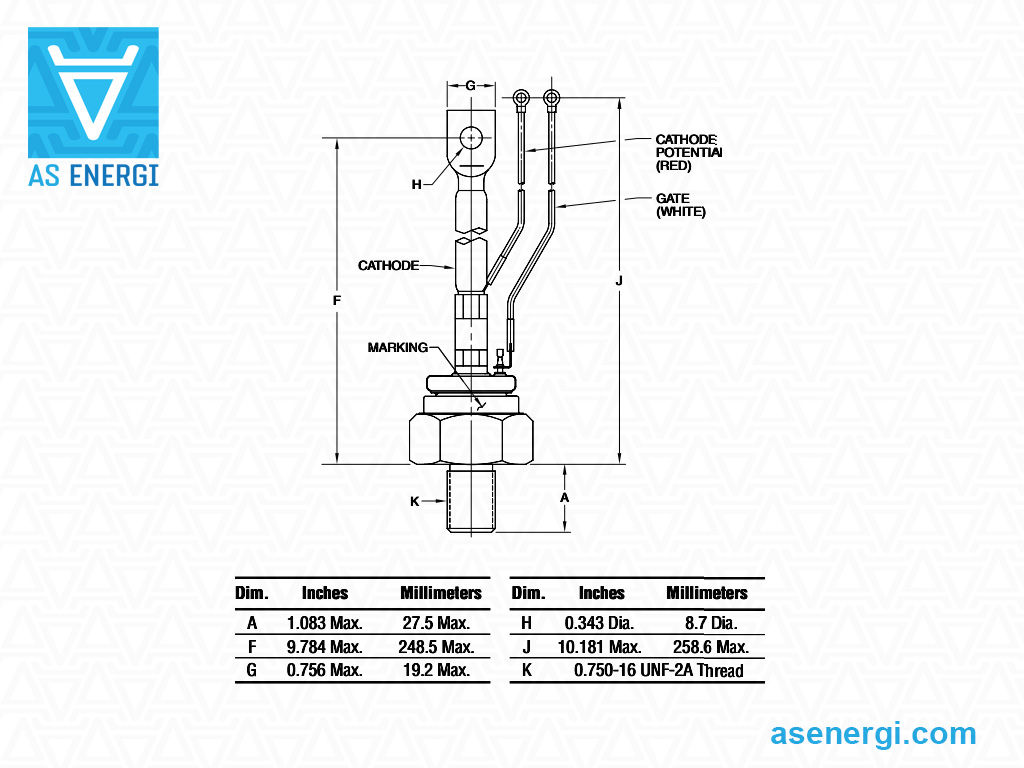

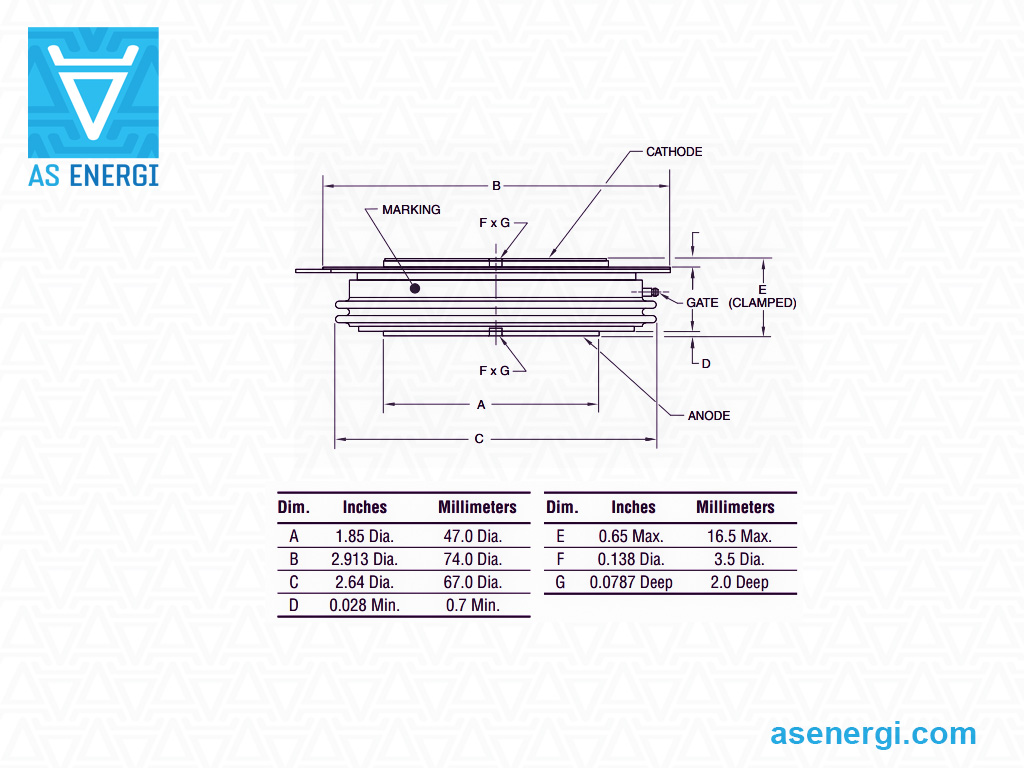

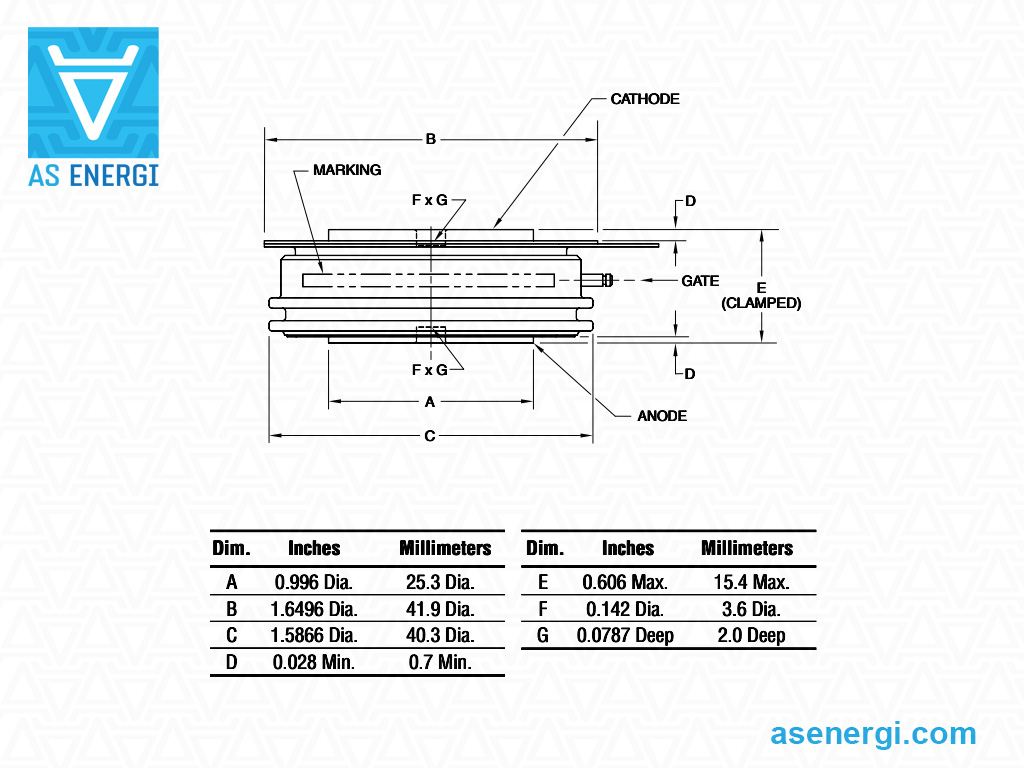

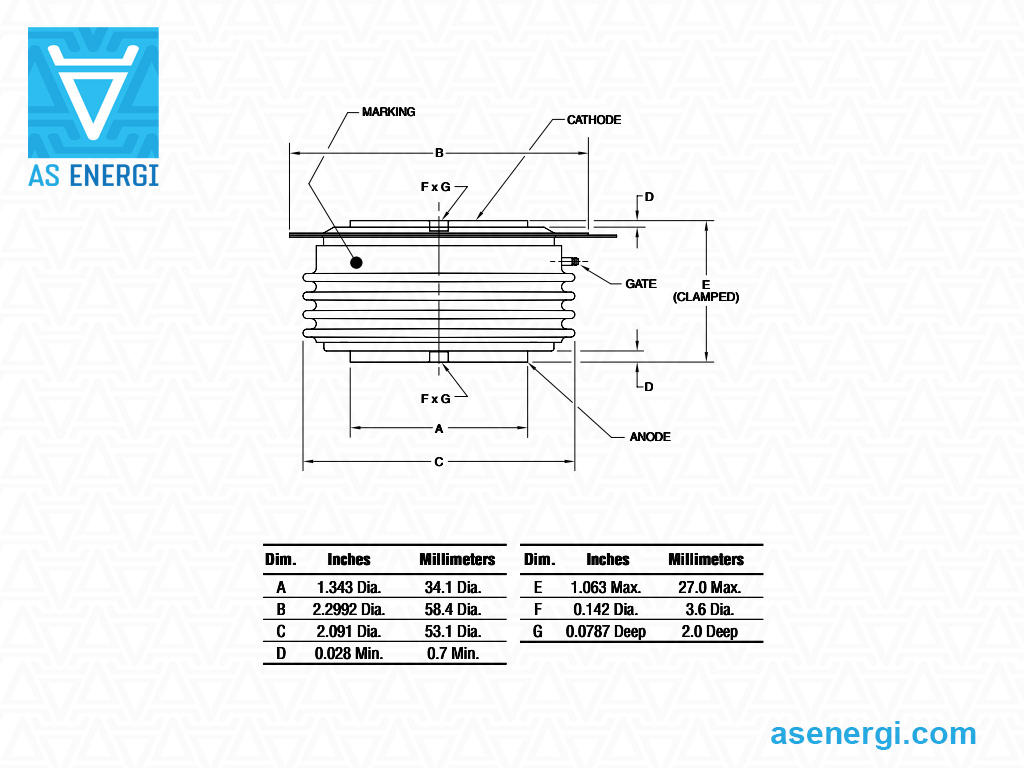

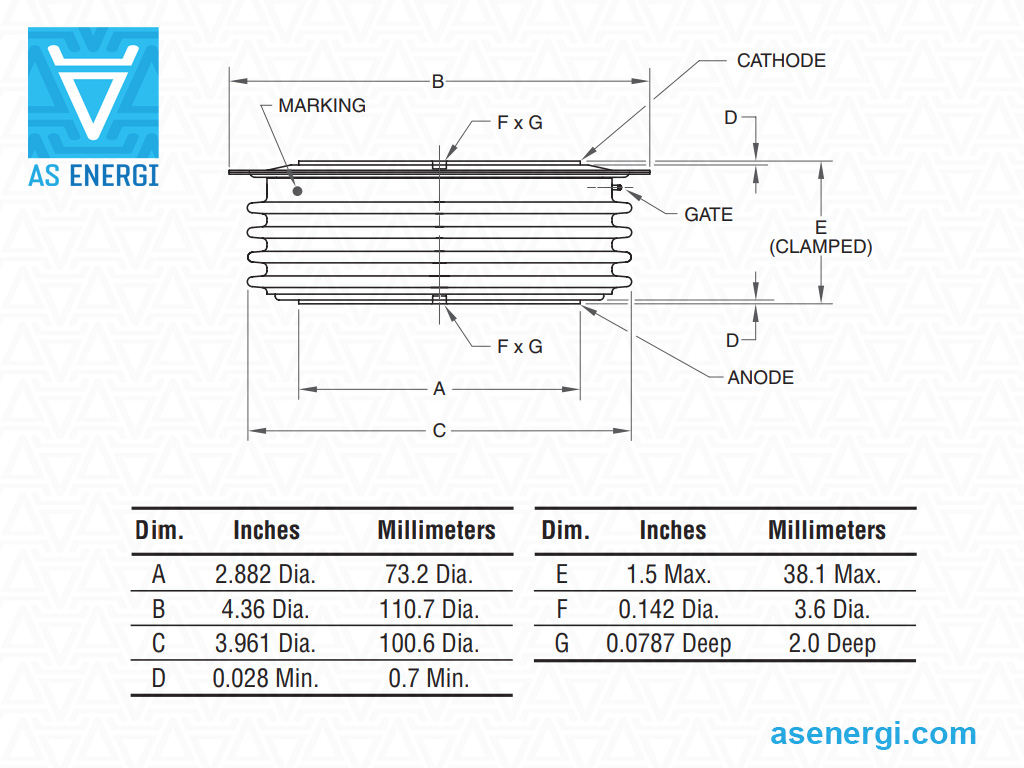

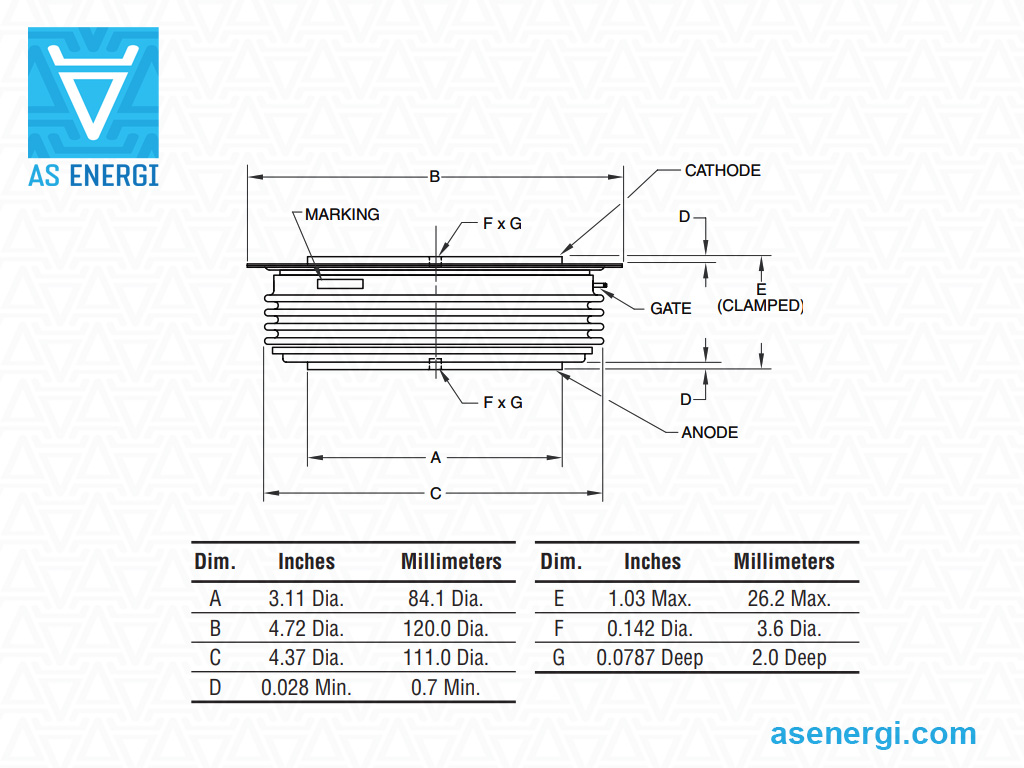

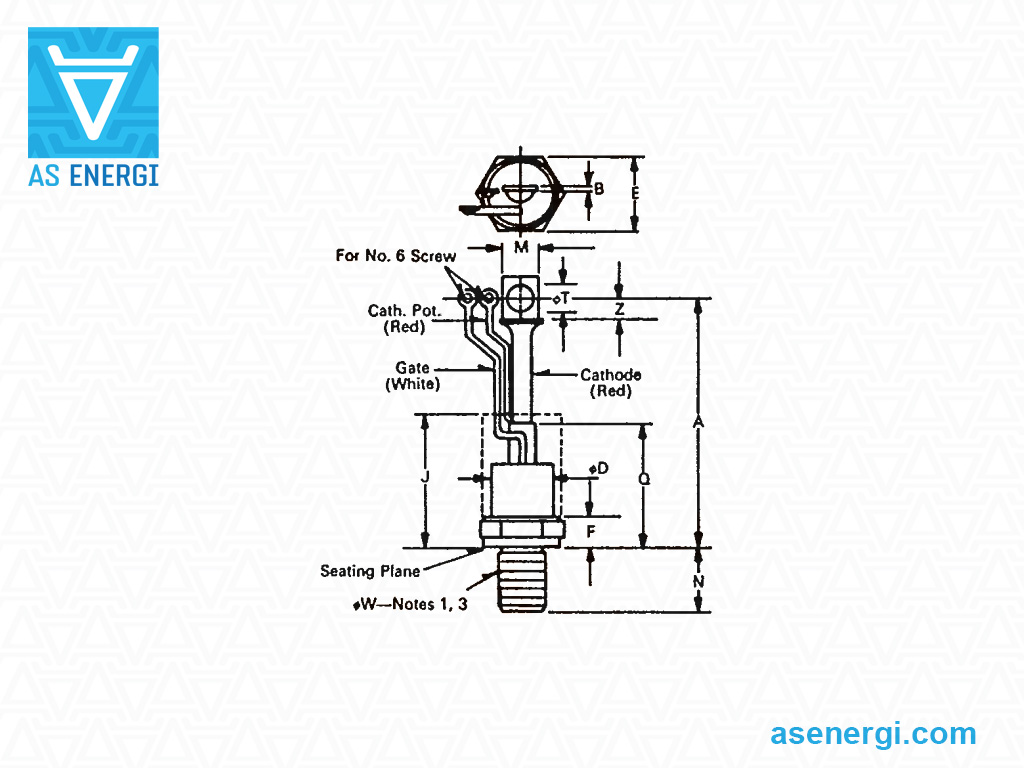

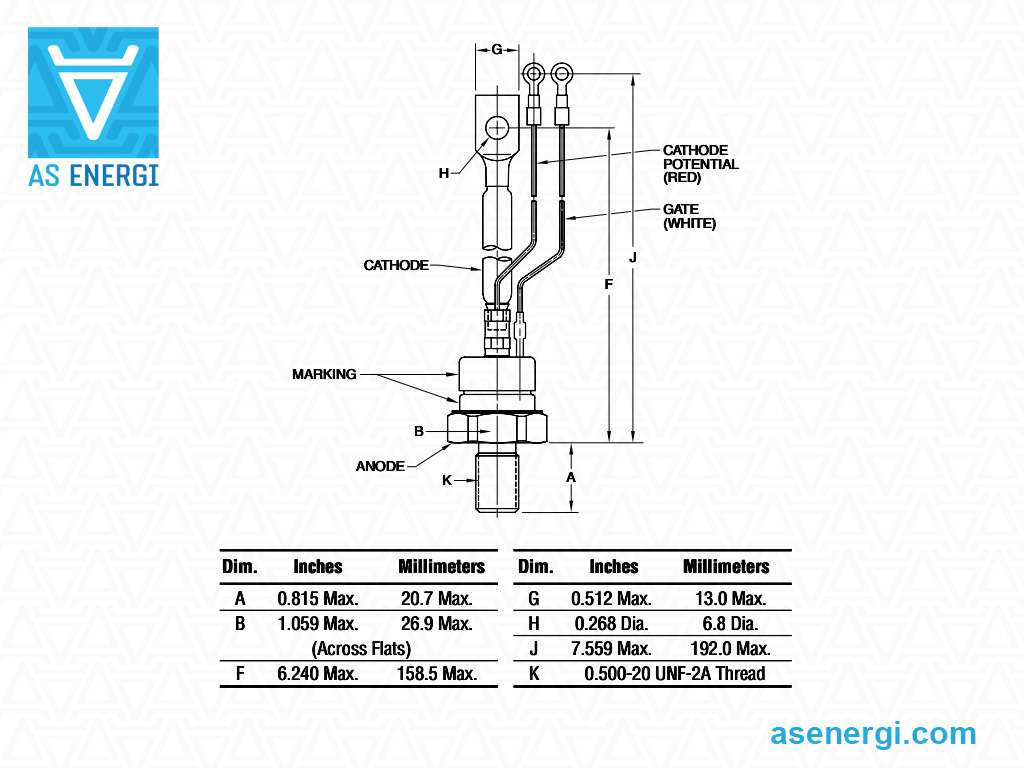

사이리스터는 산업 표준 세라믹 하우징을 갖추고 있어 기존 장비에 쉽게 통합할 수 있습니다. 이 사이리스터는 압력 접촉을 갖춘 디스크 하우징을 가지고 있습니다. 사이리스터의 극성은 케이스에 있는 아이콘으로 결정됩니다. 사이리스터의 기술 사양, 부품 번호 가이드, 데이터시트 PDF, 개요 도면은 아래에 나열되어 있습니다.

사이리스터 AS ENERGI^TM는 다음과 같은 특징을 가지고 있습니다: 낮은 정적 및 동적 손실, 높은 V_DRM/V_RRM 값, 다양한 산업에서 장치를 사용한 광범위한 경험, 100V에서 9000V까지의 전압 범위 및 10A에서 15000A까지의 전류 범위, 높은 열 및 전기 주기 내성, 자연 또는 강제 공기 냉각.

저희 회사는 사이리스터에 대해 구매일로부터 2년 간의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 함께 제공합니다.

위상 제어 사이리스터의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

위상 제어 사이리스터 파워렉스 및 대체품의 일반 사양

유형	V_DRM V_RRM	I_T(AV)M (T_C=70°C)	I_TSM	I²t	V_T0	r_T	T_{vj max}	R_th(j-c)	패키지	교체 AS ENERGI^TM	데이터 시트
유형	V	A	kA	kA²·s	V	mΩ	ºC	°C/W	패키지	교체 AS ENERGI^TM	PDF
사이리스터 스터드 유형 최대 1600V
T500-12-99	1200	100 (90)	1.8	16.2	1	1.6	125	0.22	T50	A-T500-12-99
T500-14-80	1400	80 (90)	1.6	13	1.2	2	125	0.22	T50	A-T500-14-80
T500-16-40	1600	40 (96)	1.2	6	0.91	11.85	125	0.28	T50	A-T500-16-40
T500-16-80	1600	80 (75)	1.8	13.5	0.99	3.57	125	0.28	T50	A-T500-16-80
T500-16-60	1600	60 (90)	1.1	6	1.5	4.4	125	0.22	T50	A-T500-16-60
T510-06-50	600	50 (88)	1.2	6	0.79	12.54	125	0.28	T51	A-T510-06-50
T510-06-80	600	80 (75)	1.6	10.7	0.85	4.71	125	0.28	T51	A-T510-06-80
T600-12-23	1200	225 (90)	5.7	162.5	0.88	0.7	125	0.11	T60	A-T600-12-23
T600-14-20	1400	200 (90)	5	125	1.02	0.9	125	0.11	T60	A-T600-14-20
T600-15-18	1500	175 (90)	4.3	92.5	1.17	1.2	125	0.11	T60	A-T600-15-18
T600-16-15	1600	150 (90)	3.65	66.6	1.07	1.46	125	0.13	T60	A-T600-16-15
T600-16-18	1600	175 (89)	5	125	0.90	1.26	125	0.13	T60	A-T600-16-18
T600-16-15	1600	150 (90)	4.1	84	1.27	1.3	125	0.11	T60	A-T600-16-15
T610-12-15	1200	150 (90)	3.65	6.6	-	-	125	0.13	T61	A-T610-12-15
T610-12-18	1200	175 (89)	5	125	-	-	125	0.13	T61	A-T610-12-18
Up to 2600V
T700-22-30	2200	300 (75)	8	320	1.02	0.80	125	0.09	T70	A-T700-22-30
T700-24-30	2400	300 (65)	7.7	296	0.88	0.92	125	0.10	T70	A-T700-24-30
T700-24-35	2400	350 (80)	9.1	414	0.83	0.61	125	0.10	T70	A-T700-24-35
T700-24-28	2400	275 (75)	7	245	1.10	1.04	125	0.09	T70	A-T700-24-28
Thyristors Disc Type Up to 800V
TBK7-06-30	600	3000 (70)	44.2	9770	0.69	0.088	125	0.012	TB2	A-TBK7-06-30
TBS7-06-35	600	3500 (72)	44.2	9770	0.69	0.088	125	0.01	TBS	A-TBS7-06-35
T9G0-06-17	600	1700 (70)	32.4	5120	0.794	0.174	125	0.023	T9G	A-T9G0-06-17
T9G0-08-24	800	2400 (75)	25.5	3240	0.722	0.088	140	0.023	T9G	A-T9G0-08-24
T9S0-08-34	800	3450 (70)	33.47	5600	0.722	0.088	140	0.015	T9S	A-T9S0-08-34
T820-08-14	800	1450 (70)	17.25	1490	0.79	0.122	140	0.037	T82	A-T820-08-14
Up to 1800V
T620-16-20	1600	200 (87)	3.65	66.6	1.13	1.72	125	0.08	T62	A-T620-16-20
T620-16-20-M	1600	200 (90)	4.1	84	1.27	1.30	125	0.07	T62	A-T620-16-20-M
T620-14-25	1400	250 (90)	5	125	1.03	0.90	125	0.07	T62	A-T620-14-25
T620-16-30	1600	300 (80)	5	125	0.99	1.05	125	0.08	T62	A-T620-16-30
T625-12-30	1200	300 (80)	3.3	54.45	-	-	150	0.08	T62	A-T625-12-30
T625-12-40	1200	400 (60)	4.55	103.5	0.77	1.24	150	0.08	T62	A-T625-12-40
T620-12-30	1200	300 (90)	5.7	162.5	0.88	0.70	125	0.07	T62	A-T620-12-30
T720-16-53	1600	525 (75)	9.2	423	0.85	0.60	125	0.05	T72	A-T720-16-53
T7H8-16-65	1600	650 (65)	8.2	336	1.03	0.628	125	0.04	T7H	A-T7H8-16-65
T7H8-16-75	1600	750 (62)	9.6	461	0.97	0.48	125	0.04	T7H	A-T7H8-16-75
T820-18-90	1800	900 (70)	13.7	938	0.785	0.35	125	0.037	T82	A-T820-18-90
T9G0-16-12	1600	1200 (85)	24.65	3038	0.606	0.268	125	0.023	T9G	A-T9G0-16-12
T9G0-18-15	1800	1510 (78)	29.1	4230	0.755	0.226	125	0.020	T9G	A-T9G0-18-15
T9G0-18-16	1800	1660 (70)	27.4	3750	0.834	0.164	125	0.023	T9G	A-T9G0-18-16
T9G0-12-25	1200	2500 (85)	26.7	3564	0.848	0.159	150	0.015	T9G	A-T9G0-12-25
T9G0-16-12	1600	1200 (75)	27	3645	0.94	0.18	125	0.018	T9G	A-T9G0-16-12
T9S0-18-20	1800	2000 (72)	25.45	3240	0.755	0.226	125	0.015	T9S	A-T9S0-18-20
TA20-18-18	1800	1800 (85)	36.5	6660	0.72	0.167	125	0.015	TA2	A-TA20-18-18
TAS0-18-26	1800	2635 (70)	35.83	6420	0.735	0.163	125	0.011	TAS	A-TAS0-18-26
TBS7-16-32	1600	3200 (76)	4.,5	8200	0.776	0.089	125	0.01	TBS	A-TBS7-16-32
TBK5-16-32	1600	3200 (74)	58.45	17100	0.826	0.107	125	0.01	TBK5	A-TBK5-16-32
Up to 2800V
T720-22-45	2200	450 (75)	8	320	1.02	0.80	125	0.05	T72	A-T720-22-45
T720-24-45	2400	450 (65)	7.65	292	0.93	0.90	125	0.06	T72	A-T720-24-45
T720-24-55	2400	550 (65)	9,125	416	0.99	0.47	125	0.06	T72	A-T720-24-55
T720-24-40	2400	400 (75)	7	245	1.10	1.04	125	0.05	T72	A-T720-24-40
T7S0-24-55	2400	550 (68)	7.5	234	-	-	125	0.035	T72	A-T7S0-24-55
T7S0-24-65	2400	650 (70)	8.2	336	1.00	0.70	125	0.035	T72	A-T7S0-24-65
T7S0-24-75	2400	750 (73)	9.6	461	0.97	0.48	125	0.035	T72	A-T7S0-24-75
T820-24-75	2400	750 (70)	10.95	600	0.97	0.495	125	0.037	T82	A-T820-24-75
T9G0-24-10	2400	1000 (82)	15.5	1200	0.90	0.49	125	0.023	T9G	A-T9G0-24-10
T9G0-24-10-M	2400	1000 (75)	17	1445	1.04	0.39	125	0.018	T9G	A-T9G0-24-10-M
T9G0-20-11	2000	1100 (75)	25	3125	0.98	0.28	125	0.018	T9G	A-T9G0-20-11
T9S0-22-18	2200	1800 (70)	19.42	1886	0.752	0.265	125	0.015	T9S	A-T9S0-22-18
TA20-22-16	2200	1600 (80)	26.9	3618	0.89	0.215	125	0.015	TA2	A-TA20-22-16
TAS0-24-25	2400	2550 (70)	35.83	6420	0.900	0.177	125	0.011	TAS	A-TAS0-24-25
TBS7-26-25	2600	2500 (80)	41.5	8610	0.95	0.123	125	0.01	TBS	A-TBS7-26-25
TCU4-28-32	2800	3200 (70)	72	25900	1.062	0.121	125	0.008	TCU	A-TCU4-28-32
TCS4-28-34	2800	3400 (70)	75.42	28400	0.978	0.112	125	0.008	TCS	A-TCS4-28-34
TCU4-28-34	2800	3400 (70)	75.42	28400	0.978	0.112	125	0.008	TCU	A-TCU4-28-34
TDK4-24-38	2400	3800 (70)	70	24500	0.954	0.099	125	0.007	TD2	A-TDK4-24-38
TDS4-24-44	2400	4400 (70)	82.97	34420	0.884	0.099	125	0.006	TDS	A-TDS4-24-44
TDS5-20-50	2000	5000 (70)	84.85	36000	0.848	0.066	125	0.0065	TDS	A-TDS5-20-50
Up to 3600V
T9S7-32-14	3200	1400 (67)	19.6	1920	0.923	0.449	125	0.0165	T9S	A-T9S7-32-14
TAK7-32-18	3200	1800 (70)	22.16	2454	0.881	0.374	125	0.015	TAK	A-TAK7-32-18
TAS7-32-21	3200	2100 (70)	28.28	4000	0.881	0.374	125	0.011	TAS	A-TAS7-32-21
TBS4-36-25	3600	2500 (70)	32	5140	1.026	0.023	125	0.0085	TBS	A-TBS4-36-25
TCS4-36-32	3600	3200 (70)	75	28100	0.955	0.14	125	0.008	TCS	A-TCS4-36-32
TDS4-36-34	3600	3475 (70)	67.2	22600	0.914	0.145	125	0.007	TDS	A-TDS4-36-34
TDK4-36-34	3600	3430 (70)	65.6	21500	0.914	0.145	125	0.007	TD2	A-TDK4-36-34
Up to 4500V
T8K7-45-35	4500	350 (76)	5.06	128	1.56	2.14	125	0.04	T82	A-T8K7-45-35
T9K7-45-08	4500	800 (79)	8	320	1.213	0.6	125	0.023	T9G	A-T9K7-45-08
TAK7-44-12	4400	1200 (82)	36.5	6660	1.262	0.397	125	0.015	TAK	A-TAK7-44-12
TAS7-44-16	4400	1650 (70)	20.74	2150	1.39	0.401	125	0.011	TAS	A-TAS7-44-16
TBSD-45-21	4500	2115 (70)	31.7	5020	1.13	0.275	125	0.01	TBS	A-TBSD-45-21
TBKD-45-19	4500	1890 (70)	31.7	5020	1.13	0.275	125	0.012	TBKD	A-TBKD-45-19
TC20-44-24	4400	2450 (73)	28.28	4000	0.99	0.271	125	0.009	TC2	A-TC20-44-24
TDK4-45-30	4500	3070 (70)	52.8	13900	0.991	0.196	125	0.007	TD2	A-TDK4-45-30
TDS4-45-33	4500	3325 (70)	52.8	13900	0.991	0.196	125	0.007	TDS	A-TDS4-45-33
TDS4-44-36	4400	3585 (55)	52.8	13900	0.991	0.196	125	0.006	TDS	A-TDS4-44-36
Up to 6500V
T8KC-65-32	6500	325 (70)	4.24	90	1.17	3.26	125	0.042	T82	A-T8KC-65-32
T9KC-65-06	6500	600 (72)	7.3	267	1.32	1.58	125	0.023	T9K	A-T9KC-65-06
TAKC-65-11	6500	1100 (70)	11.3	640	1.06	0.837	125	0.015	TAK	A-TAKC-65-11
TBKC-65-12	6500	1250 (70)	20.7	2150	1.15	0.744	125	0.013	TB2	A-TBKC-65-12
TBSC-65-14	6500	1400 (70)	22.8	2600	1.15	0.744	125	0.01	TBS	A-TBSC-65-14

위상 제어 사이리스터의 부품 번호 안내서:

9G0

A	–	AS ENERGI^TM
T	–	제품 그룹: 위상 제어 사이리스터.
9G0	–	유형 번호.
24	–	전압 등급 (V_RRM x 100).
10	–	전류 등급: T5 - (x 1); T6, T7, T8 - (x 10); T9, TA, TB, TC, TD - (x 100).
M	–	수정.

고전력 반도체 AS ENERGI^TM

당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

비디오: 파워 사이리스터 T143-400, T143-500, T143-630, T143-800, T143-1000

비디오: 파워 사이리스터 T153-630, T153-800, T153-1000

비디오: 파워 사이리스터 T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

고출력 디스크 사이리스터 사진:

파워 사이리스터에 대한 설치 권장 사항:

사이리스터와 냉각기 사이의 맞닿은 표면 간 열전달 및 전기 접촉의 신뢰성은 전체 온도 범위에 대해 적절한 토크 (조임력)에 의해 보장됩니다.

조립 전에 시각적 검사 (1)를 통해 접촉 표면의 기계적 손상을 확인하고 알콜에 적신 천으로 닦아야 합니다 (2) (톨루엔, 가솔린, 아세톤).

검사 후 현재 접촉 (리드)을 고정하고, 구조 정렬을 고정할 핀을 설치합니다.

열전달 성능을 개선하기 위해 조립 전에 얇은 실리콘 열전도성 페이스트를 도포하는 것이 권장됩니다 (3), 그러나 이는 설치를 위한 필수 조건은 아닙니다.

사이리스터 (3), 냉각기의 두 번째 부품, 유리섬유 절연체 및 압력 와셔를 설치합니다.

트래버스를 끼우고 (4) 너트를 고르게 조입니다. 접촉 표면의 불일치와 균일성을 확인하세요.

부품이 충분히 조여졌지만 움직일 수 있을 때, 냉각기를 평평한 표면에 놓고 표면의 전체 인접 평면의 평행도 허용 오차를 확인하는 것이 좋습니다 (5).

각 너트를 차례대로 (약 1/4회전) 정지 위치까지 조입니다 (6). 트래버스의 휨 정도는 달성된 조임력이 요구되는 것에 부합하는지 여부를 결정합니다.

설치 후, 패스너(너트와 와셔)는 부식에 대한 추가 보호가 필요합니다.

파워 사이리스터에 대한 팁 및 권장 사항:

전력 트라이시스터는 모든 매개변수에 대해 한계 부하에서 장기간 작동해서는 안 됩니다. 이 경우 안전 계수는 장치의 필요한 신뢰성 수준에 의해 결정됩니다.

고장 난 전력 트라이시스터는 교체된 트라이시스터와 동일한 매개변수를 가진 트라이시스터로 교체해야 합니다.

높은 환경 온도에서 작동할 때는 슈퍼쿨링을 제공해야 합니다.

적절한 열 방출을 보장하기 위해 전력 트라이시스터와 쿨러를 주기적으로 청소하여 먼지와 오염물질을 제거하는 것이 좋습니다.

인덕티브 전류 분배기(자주 꼬인 토로이드 와이어)는 병렬로 연결된 전력 트라이시스터 간의 전류를 균등하게 하기 위해 사용해야 합니다. 가장 일반적인 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 전력 트라이시스터입니다. 이 경우 전류 분배기의 효율성은 자기 와이어의 단면적에 의해 결정됩니다.

전력 트라이시스터가 직렬로 연결될 때 전압 불균형을 방지하려면 각 트라이시스터에 병렬로 연결된 샤운트 저항기를 사용해야 합니다. 과도 상태에서 전압 균등화는 각 트라이시스터에 병렬로 연결된 커패시터를 통해 제공됩니다.

고전압 상태에서 전력 트라이시스터를 만지는 것은 엄격히 금지됩니다.
