(EN)중전류 스터드 다이오드 쿠바라 라미나 교체용

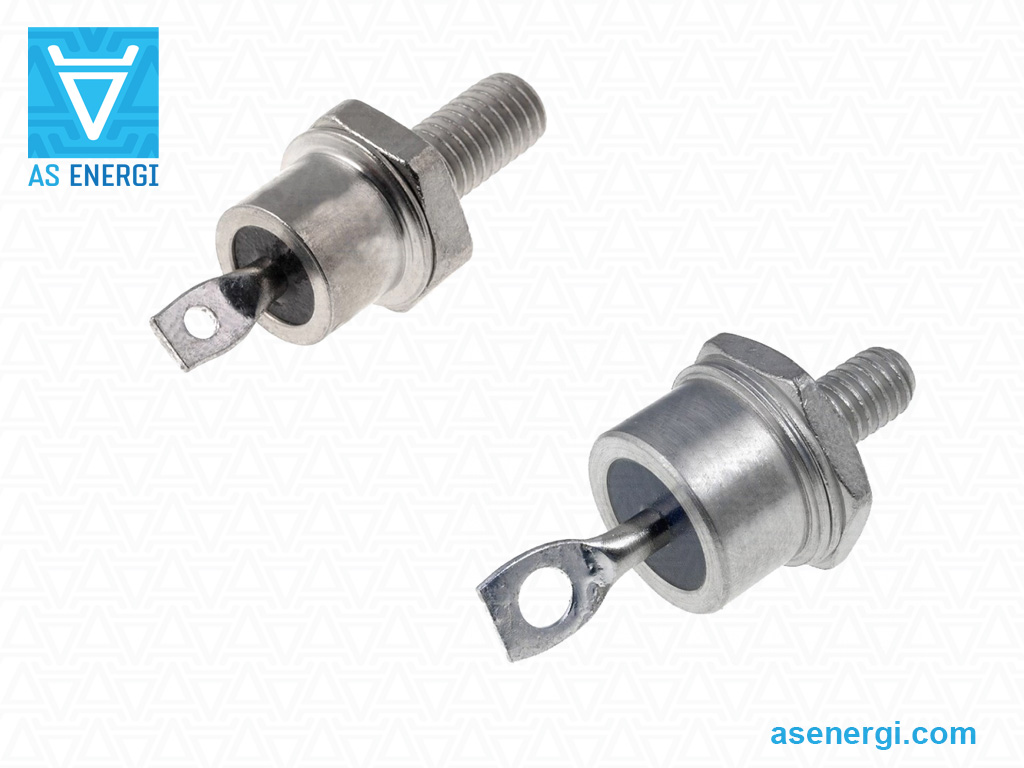

중간 전류 다이오드, 또한 정상 회복 다이오드로 알려진 스터드 설계는 일반적인 용도의 다이오드입니다.
중간 전류 스터드 다이오드 ADM AS ENERGITM는 대체, 아날로그, 대체 반도체 장치로서, 중간 전류 다이오드 D Kubara Lamina의 대체품입니다.
"디스크 장치를 위한 공기 냉각 히트싱크 O 시리즈", "공기 히트싱크 SF 시리즈", "수냉 히트싱크 SS 시리즈"는 thyristor 냉각을 위한 추가 주문 가능합니다.
영상: 고전력 디스크 다이오드 리뷰 특징: 모든 확산 설계; 높은 전류 용량; 높은 서지 전류 용량; 컴팩트한 크기와 작은 무게; IEC 표준에 따라 테스트됨.
중간 전류 다이오드는 정상적인 작동 조건에서 전력 정류 회로에 사용되도록 설계되었습니다.
정류기 다이오드 AS ENERGITM는 다음과 같은 특징을 가집니다: 낮은 정적 및 동적 손실, 높은 VRSM/VRRM 값, 다양한 산업에서 장치 사용 경험, 100V에서 9000V까지의 전압 범위와 100A에서 7500A까지의 전류 범위, 높은 열 및 전기 순환에 대한 저항성.
당사는 정류 다이오드에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 다이오드 공급 시 필요시 기술 여권 및 적합성 인증서를 제공합니다.
일반 복구 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
중전류 다이오드 쿠바라 라미나 및 대체품의 일반 사양
| 유형 |
IFAV (TC) |
VRRM | IFSM | I2t | VF(TO) | rT | Rth(j-c) |
장착 토크 | 패키지 | 대체 AS ENERGITM |
데이터 시트 |
| A (ºC) | V | kA | kA2·s | V | mΩ | ºC/W | Nm | ||||

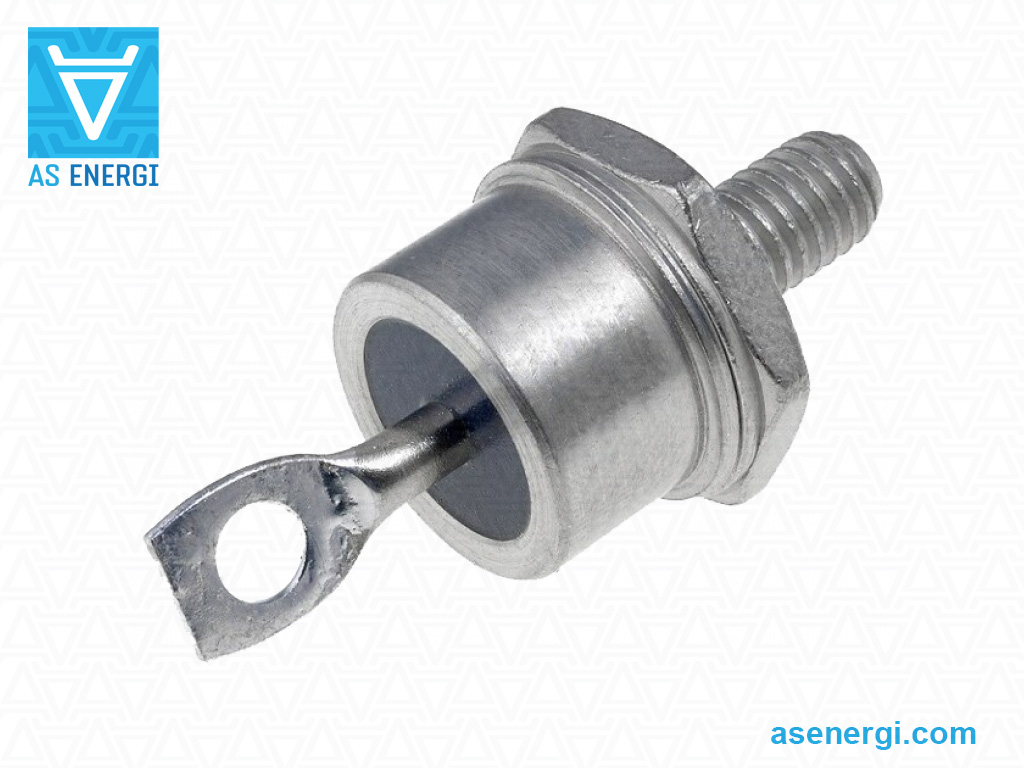

| D22-10-01 | 10 (105) | 100 | 0.19 | 0.19 | 1.15 | 14 | 2 | 1.2-1.5 | DO-4 | ADM22-10-01 |  |
| D22-10-02 | 10 (105) | 200 | 0.19 | 0.19 | 1.15 | 14 | 2 | 1.2-1.5 | DO-4 | ADM22-10-02 | |
| D22-10-04 | 10 (105) | 400 | 0.19 | 0.19 | 1.15 | 14 | 2 | 1.2-1.5 | DO-4 | ADM22-10-04 | |
| D22-10-06 | 10 (105) | 600 | 0.19 | 0.19 | 1.15 | 14 | 2 | 1.2-1.5 | DO-4 | ADM22-10-06 | |
| D22-10-08 | 10 (105) | 800 | 0.19 | 0.19 | 1.15 | 14 | 2 | 1.2-1.5 | DO-4 | ADM22-10-08 | |
| D22-10-10 | 10 (105) | 1000 | 0.19 | 0.19 | 1.15 | 14 | 2 | 1.2-1.5 | DO-4 | ADM22-10-10 | |
| D22-10-12 | 10 (105) | 1200 | 0.19 | 0.19 | 1.15 | 14 | 2 | 1.2-1.5 | DO-4 | ADM22-10-12 | |
| D22-10-14 | 10 (105) | 1400 | 0.19 | 0.19 | 1.15 | 14 | 2 | 1.2-1.5 | DO-4 | ADM22-10-14 | |
| D22-10-16 | 10 (105) | 1600 | 0.19 | 0.19 | 1.15 | 14 | 2 | 1.2-1.5 | DO-4 | ADM22-10-16 | |

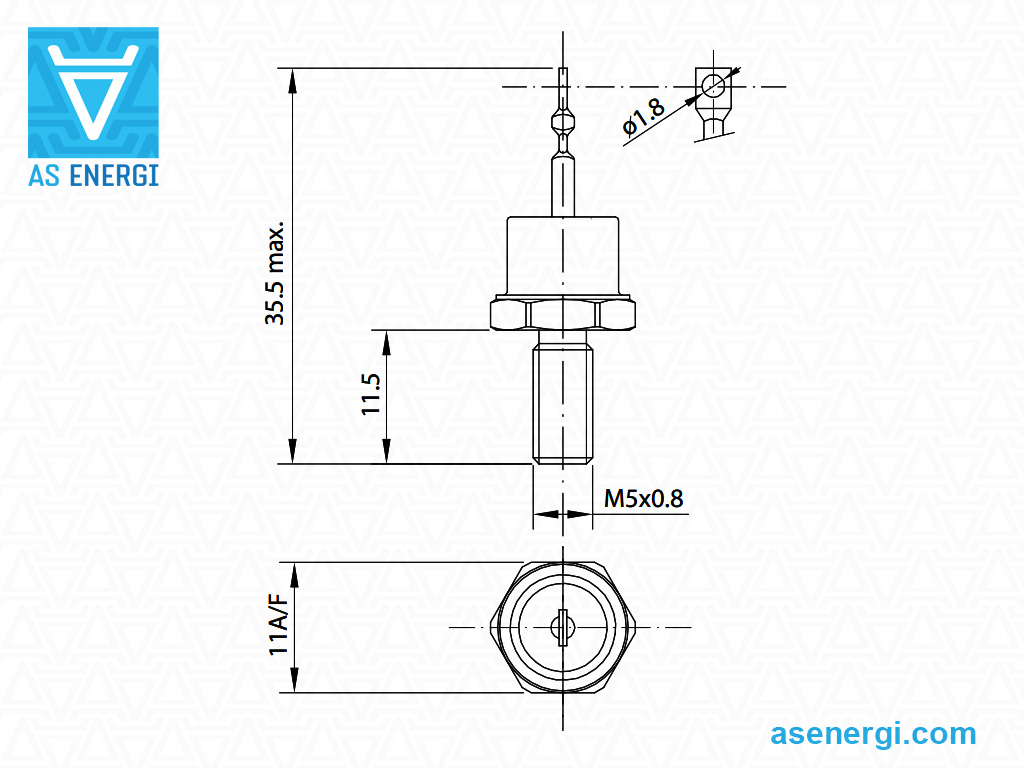

| D22-16-01 | 16 (105) | 100 | 0.25 | 0.312 | 1.15 | 8 | 2 | 1.2-1.5 | 1 | ADM22-16-01 | |
| D22-16-02 | 16 (105) | 200 | 0.25 | 0.312 | 1.15 | 8 | 2 | 1.2-1.5 | 1 | ADM22-16-02 | |
| D22-16-04 | 16 (105) | 400 | 0.25 | 0.312 | 1.15 | 8 | 2 | 1.2-1.5 | 1 | ADM22-16-04 | |
| D22-16-06 | 16 (105) | 600 | 0.25 | 0.312 | 1.15 | 8 | 2 | 1.2-1.5 | 1 | ADM22-16-06 | |
| D22-16-08 | 16 (105) | 800 | 0.25 | 0.312 | 1.15 | 8 | 2 | 1.2-1.5 | 1 | ADM22-16-08 | |
| D22-16-10 | 16 (105) | 1000 | 0.25 | 0.312 | 1.15 | 8 | 2 | 1.2-1.5 | 1 | ADM22-16-10 | |
| D22-16-12 | 16 (105) | 1200 | 0.25 | 0.312 | 1.15 | 8 | 2 | 1.2-1.5 | 1 | ADM22-16-12 | |
| D22-16-14 | 16 (105) | 1400 | 0.25 | 0.312 | 1.15 | 8 | 2 | 1.2-1.5 | 1 | ADM22-16-14 | |
| D22-20-01 | 20 (110) | 100 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | 1 | ADM22-20-01 | |
| D22-20-02 | 20 (110) | 200 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | 1 | ADM22-20-02 | |
| D22-20-04 | 20 (110) | 400 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | 1 | ADM22-20-04 | |
| D22-20-06 | 20 (110) | 600 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | 1 | ADM22-20-06 | |
| D22-20-08 | 20 (110) | 800 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | 1 | ADM22-20-08 | |
| D22-20-10 | 20 (110) | 1000 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | 1 | ADM22-20-10 | |
| D22-20-12 | 20 (110) | 1200 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | 1 | ADM22-20-12 | |
| D22-20-14 | 20 (110) | 1400 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | 1 | ADM22-20-14 | |
| D22-25-01 | 25 (120) | 100 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | DO-4 | ADM22-25-01 | |
| D22-25-02 | 25 (120) | 200 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | DO-4 | ADM22-25-02 | |
| D22-25-04 | 25 (120) | 400 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | DO-4 | ADM22-25-04 | |
| D22-25-06 | 25 (120) | 600 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | DO-4 | ADM22-25-06 | |
| D22-25-08 | 25 (120) | 800 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | DO-4 | ADM22-25-08 | |
| D22-25-10 | 25 (120) | 1000 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | DO-4 | ADM22-25-10 | |
| D22-25-12 | 25 (120) | 1200 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | DO-4 | ADM22-25-12 | |
| D22-25-14 | 25 (120) | 1400 | 0.275 | 0.378 | 1.15 | 7 | 1.5 | 1.2-1.5 | DO-4 | ADM22-25-14 | |

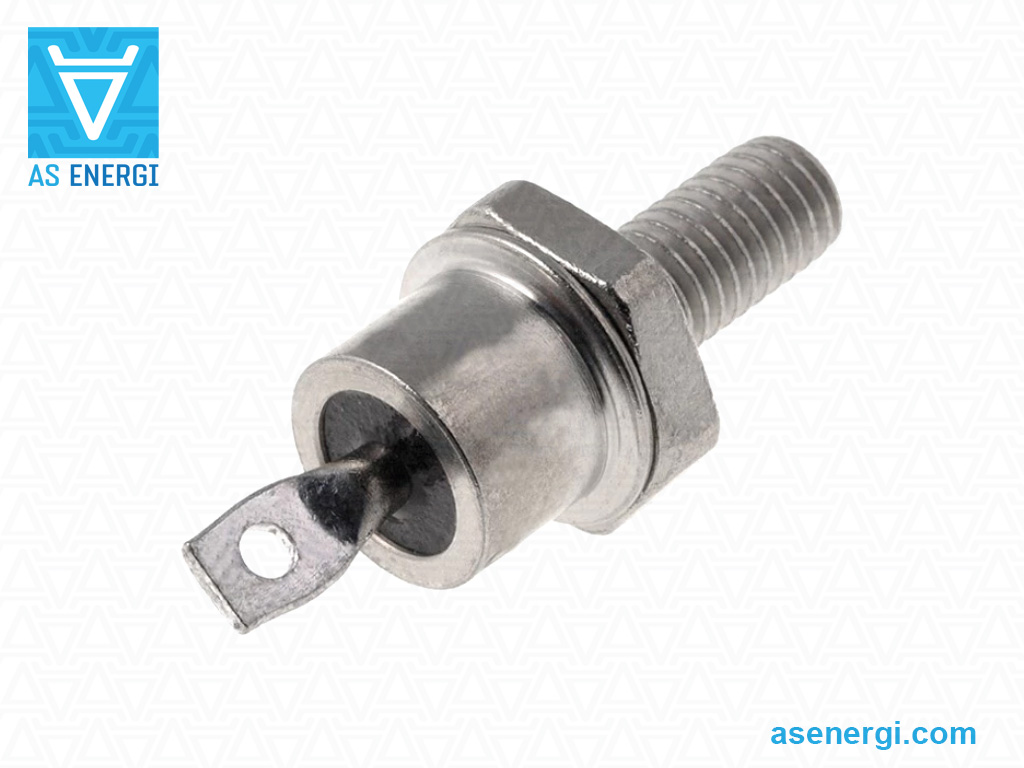

| D42-32-01 | 32 (100) | 100 | 0.5 | 1.25 | 1 | 7 | 0.9 | 2.0-2.5 | DO-5 | ADM42-32-01 | |
| D42-32-02 | 32 (100) | 200 | 0.5 | 1.25 | 1 | 7 | 0.9 | 2.0-2.5 | DO-5 | ADM42-32-02 | |
| D42-32-04 | 32 (100) | 400 | 0.5 | 1.25 | 1 | 7 | 0.9 | 2.0-2.5 | DO-5 | ADM42-32-04 | |
| D42-32-06 | 32 (100) | 600 | 0.5 | 1.25 | 1 | 7 | 0.9 | 2.0-2.5 | DO-5 | ADM42-32-06 | |
| D42-32-08 | 32 (100) | 800 | 0.5 | 1.25 | 1 | 7 | 0.9 | 2.0-2.5 | DO-5 | ADM42-32-08 | |
| D42-32-10 | 32 (100) | 1000 | 0.5 | 1.25 | 1 | 7 | 0.9 | 2.0-2.5 | DO-5 | ADM42-32-10 | |
| D42-32-12 | 32 (100) | 1200 | 0.5 | 1.25 | 1 | 7 | 0.9 | 2.0-2.5 | DO-5 | ADM42-32-12 | |
| D42-32-14 | 32 (100) | 1400 | 0.5 | 1.25 | 1 | 7 | 0.9 | 2.0-2.5 | DO-5 | ADM42-32-14 | |
| D42-40-01 | 40 (95) | 100 | 0.6 | 1.8 | 1 | 4 | 0.9 | 2.0-2.5 | DO-5 | ADM42-40-01 | |
| D42-40-02 | 40 (95) | 200 | 0.6 | 1.8 | 1 | 4 | 0.9 | 2.0-2.5 | DO-5 | ADM42-40-02 | |
| D42-40-04 | 40 (95) | 400 | 0.6 | 1.8 | 1 | 4 | 0.9 | 2.0-2.5 | DO-5 | ADM42-40-04 | |
| D42-40-06 | 40 (95) | 600 | 0.6 | 1.8 | 1 | 4 | 0.9 | 2.0-2.5 | DO-5 | ADM42-40-06 | |
| D42-40-08 | 40 (95) | 800 | 0.6 | 1.8 | 1 | 4 | 0.9 | 2.0-2.5 | DO-5 | ADM42-40-08 | |
| D42-40-10 | 40 (95) | 1000 | 0.6 | 1.8 | 1 | 4 | 0.9 | 2.0-2.5 | DO-5 | ADM42-40-10 | |
| D42-40-12 | 40 (95) | 1200 | 0.6 | 1.8 | 1 | 4 | 0.9 | 2.0-2.5 | DO-5 | ADM42-40-12 | |
| D42-40-14 | 40 (95) | 1400 | 0.6 | 1.8 | 1 | 4 | 0.9 | 2.0-2.5 | DO-5 | ADM42-40-14 | |

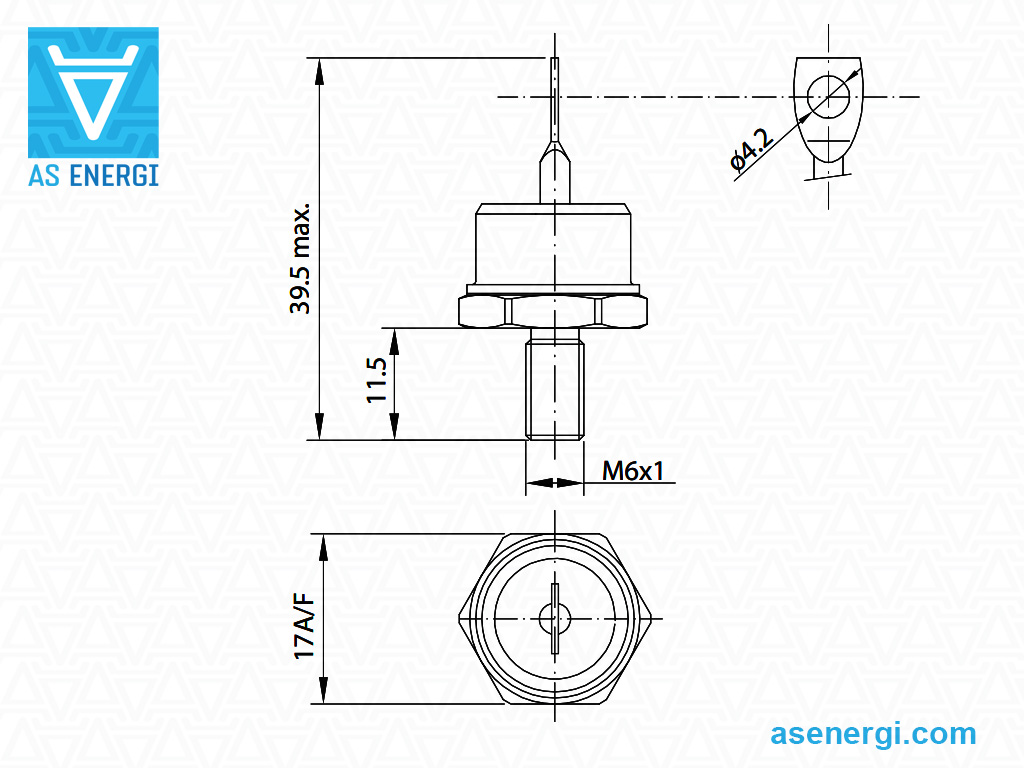

| D42-50-01 | 50 (100) | 100 | 0.8 | 3.2 | 0.95 | 4.5 | 0.6 | 2.0-2.5 | 2 | ADM42-50-01 | |
| D42-50-02 | 50 (100) | 200 | 0.8 | 3.2 | 0.95 | 4.5 | 0.6 | 2.0-2.5 | 2 | ADM42-50-02 | |
| D42-50-04 | 50 (100) | 400 | 0.8 | 3.2 | 0.95 | 4.5 | 0.6 | 2.0-2.5 | 2 | ADM42-50-04 | |
| D42-50-06 | 50 (100) | 600 | 0.8 | 3.2 | 0.95 | 4.5 | 0.6 | 2.0-2.5 | 2 | ADM42-50-06 | |
| D42-50-08 | 50 (100) | 800 | 0.8 | 3.2 | 0.95 | 4.5 | 0.6 | 2.0-2.5 | 2 | ADM42-50-08 | |
| D42-50-10 | 50 (100) | 1000 | 0.8 | 3.2 | 0.95 | 4.5 | 0.6 | 2.0-2.5 | 2 | ADM42-50-10 | |
| D42-50-12 | 50 (100) | 1200 | 0.8 | 3.2 | 0.95 | 4.5 | 0.6 | 2.0-2.5 | 2 | ADM42-50-12 | |
| D42-50-14 | 50 (100) | 1400 | 0.8 | 3.2 | 0.95 | 4.5 | 0.6 | 2.0-2.5 | 2 | ADM42-50-14 | |
| D42-60-01 | 60 (100) | 100 | 0.85 | 3.6 | 0.8 | 3.1 | 0.6 | 2.0-2.5 | 2 | ADM42-60-01 | |
| D42-60-02 | 60 (100) | 200 | 0.85 | 3.6 | 0.8 | 3.1 | 0.6 | 2.0-2.5 | 2 | ADM42-60-02 | |
| D42-60-04 | 60 (100) | 400 | 0.85 | 3.6 | 0.8 | 3.1 | 0.6 | 2.0-2.5 | 2 | ADM42-60-04 | |
| D42-60-06 | 60 (100) | 600 | 0.85 | 3.6 | 0.8 | 3.1 | 0.6 | 2.0-2.5 | 2 | ADM42-60-06 | |
| D42-60-08 | 60 (100) | 800 | 0.85 | 3.6 | 0.8 | 3.1 | 0.6 | 2.0-2.5 | 2 | ADM42-60-08 | |
| D42-60-10 | 60 (100) | 1000 | 0.85 | 3.6 | 0.8 | 3.1 | 0.6 | 2.0-2.5 | 2 | ADM42-60-10 | |
| D42-60-12 | 60 (100) | 1200 | 0.85 | 3.6 | 0.8 | 3.1 | 0.6 | 2.0-2.5 | 2 | ADM42-60-12 | |
| D42-60-14 | 60 (100) | 1400 | 0.85 | 3.6 | 0.8 | 3.1 | 0.6 | 2.0-2.5 | 2 | ADM42-60-14 | |
| D42-70-01 | 70 (100) | 100 | 0.95 | 4.5 | 0.8 | 2.3 | 0.55 | 2.0-2.5 | DO-5 | ADM42-70-01 | |
| D42-70-02 | 70 (100) | 200 | 0.95 | 4.5 | 0.8 | 2.3 | 0.55 | 2.0-2.5 | DO-5 | ADM42-70-02 | |
| D42-70-04 | 70 (100) | 400 | 0.95 | 4.5 | 0.8 | 2.3 | 0.55 | 2.0-2.5 | DO-5 | ADM42-70-04 | |
| D42-70-06 | 70 (100) | 600 | 0.95 | 4.5 | 0.8 | 2.3 | 0.55 | 2.0-2.5 | DO-5 | ADM42-70-06 | |
| D42-70-08 | 70 (100) | 800 | 0.95 | 4.5 | 0.8 | 2.3 | 0.55 | 2.0-2.5 | DO-5 | ADM42-70-08 | |
| D42-70-10 | 70 (100) | 1000 | 0.95 | 4.5 | 0.8 | 2.3 | 0.55 | 2.0-2.5 | DO-5 | ADM42-70-10 | |
| D42-70-12 | 70 (100) | 1200 | 0.95 | 4.5 | 0.8 | 2.3 | 0.55 | 2.0-2.5 | DO-5 | ADM42-70-12 | |
| D42-70-14 | 70 (100) | 1400 | 0.95 | 4.5 | 0.8 | 2.3 | 0.55 | 2.0-2.5 | DO-5 | ADM42-70-14 | |
중간 전류 다이오드용 부품 번호 안내서:
| A | – | DM | 4 | 2 | – | 80 | – | 08 |
| A | – |  AS ENERGITM |
| DM | – | 제품 그룹: 중전류 다이오드(스터드형). |
| 4 | – | 요소 크기 코드. |
| 2 | – | 케이스 유형 코드: 1 – 스터드 베이스, 세라믹 하우징 2 – 스터드 베이스, 유리-금속 하우징 3,5 – 세라믹, 하키 퍽 케이스 4 – 평면 베이스, 세라믹 하우징 6 – 평면 베이스, 유리-금속 하우징 |
| 80 | – | 개방 상태의 평균 전류 IT(AV), Amp. |
| 08 | – | 전압 등급 VRRM / 100. |
고전력 반도체 AS ENERGITM
당사는 다양한 고전력 반도체(파워 다이오드, 모듈, 정류 다이오드, 아발란슈 다이오드, 로터 및 용접 다이오드, 트라이악 등)와 함께 15,000A의 전류 및 9,000V의 전압을 지원하는 제품을 생산하고 판매하고 있습니다. 또한, 이를 위한 공기 및 수냉식 히트싱크도 제공하고 있습니다.
귀하는 반도체 장치를 원하는 양으로 구매할 수 있으며, 대량 주문 시 가격이 더 저렴해집니다. 저희는 고객의 신뢰를 얻었으며 전 세계적으로 제품을 공급하고 있습니다.
파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
스터드형 전원 정류기 다이오드에 대한 설치 권장 사항:
다이오드와 냉각기 사이의 접합 표면에서 열 전달 및 전기적 접촉의 신뢰성은 적절한 토크에 의해 보장됩니다.
조립 전에 비주얼 검사 (1)를 통해 접촉 표면에 기계적 손상이 없는지 확인하고, 알콜(톨루엔, 가솔린, 아세톤)로 적신 천으로 닦아주세요 (2).
열 전달 성능을 개선하기 위해 조립 전에 실리콘 열 전도성 페이스트를 얇게 도포하는 것이 권장되며, 이는 필수 사항은 아닙니다 (3).
조립 후에는 패스너(너트 및 와셔)를 부식으로부터 추가로 보호해야 합니다.
전력 다이오드를 위한 팁과 권장 사항:
전력 다이오드는 모든 파라미터에서 최대 부하로 장시간 운전해서는 안 됩니다. 이 경우, 안전 계수는 장치의 신뢰성 요구도에 의해 결정됩니다.
고장난 전력 다이오드는 교체되는 다이오드와 동일한 파라미터를 가진 다이오드로 교체해야 합니다.
높은 주변 온도에서 작동하는 경우에는 슈퍼쿨링이 필요합니다.
전력 다이오드와 냉각기의 주기적인 청소는 열 방출을 보장하기 위해 먼지와 오염물질을 제거하는 것이 좋습니다.
병렬로 연결된 전력 다이오드 간의 전류를 균등화하려면 유도성 전류 분배기(주로 꼬인 토로이드 와이어)를 사용해야 합니다. 가장 일반적인 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 전력 다이오드입니다. 이 경우 전류 분배기의 효율성은 자성 와이어의 단면적에 의해 결정됩니다.
전력 다이오드를 직렬로 연결할 때 전압 불균형을 방지하려면 각 다이오드에 병렬로 연결된 션트 저항기를 사용해야 합니다. 일시적인 상태에서 전압 균등화를 위해서는 각 다이오드에 커패시터를 병렬로 연결해야 합니다.
운전 중 고전압이 걸린 전력 다이오드는 절대로 만지지 마세요.
