사이리스터 다이오드 모듈 파워렉스 대체품

타이리스터 다이오드 및 다이오드 타이리스터 모듈은 반도체의 이중 토폴로지(타이리스터-다이오드 및 다이오드-타이리스터)를 갖춘 일체형 설계입니다. DC 및 AC 회로에서 700A의 부하와 최대 4000V의 역펄스 전압에서 사용됩니다.

타이리스터 다이오드 모듈 AM-CD, AM-ND, AM-LD, AM-PD AS ENERGITM는 타이리스터-다이오드/다이오드-타이리스터 모듈 Powerex의 교체용, 동등한 및 대체 반도체 장치입니다.

타이리스터-다이오드 모듈은 표준 산업 케이스에 장착되어 있어 기존 장비에 장치를 쉽게 통합할 수 있습니다.

이 모듈은 비용 및 성능 최적화된 응용 프로그램의 특정 요구 사항을 해결하는 고신뢰성 압력 접촉으로 설계되고 조립됩니다.

타이리스터 다이오드 모듈은 다양한 전력 장비에서 사용됩니다 - 전력 및 제어 장치, 전기 구동 장치, 전력 조정기, AC 조정기, 변환기, 고로 또는 화학 공정의 제어 장치, 용접 장비, AC 변환기의 정류기로 사용됩니다.

당사의 전력 모듈은 거의 모든 위상 제어 또는 정류기 응용 프로그램을 위해 이중 장치 토폴로지로 제공됩니다.

당사는 타이리스터 / 다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 타이리스터 / 다이오드 모듈을 공급할 때 필요 시, 기술 여권 및 적합성 인증서를 제공합니다.

사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGITM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

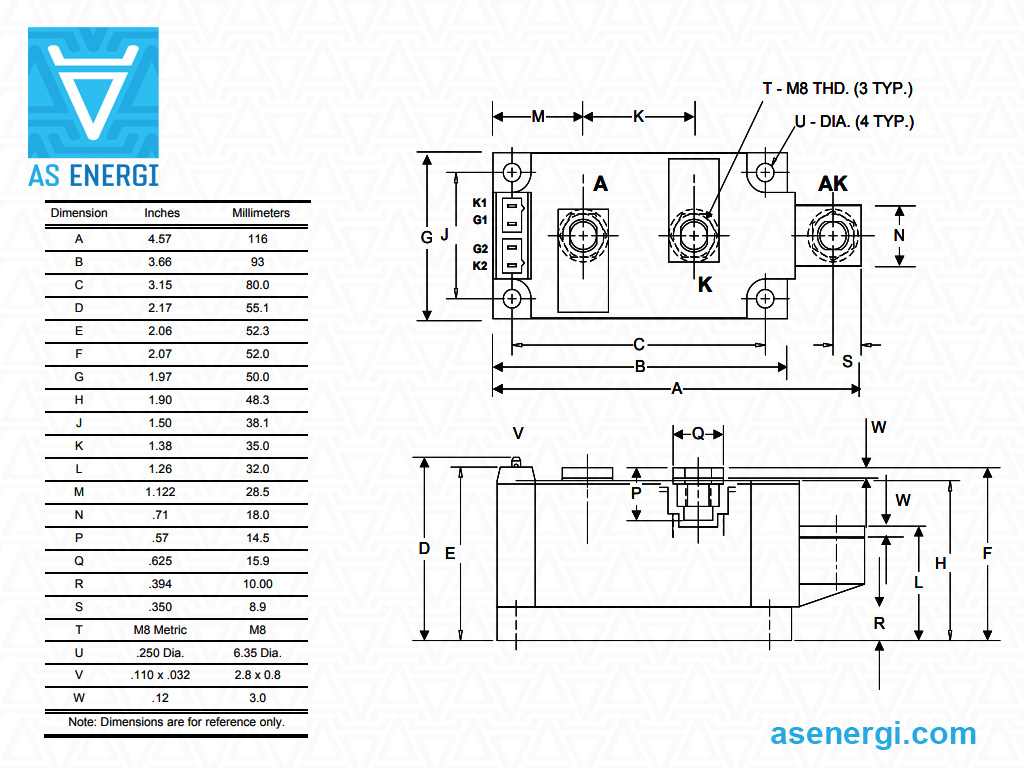

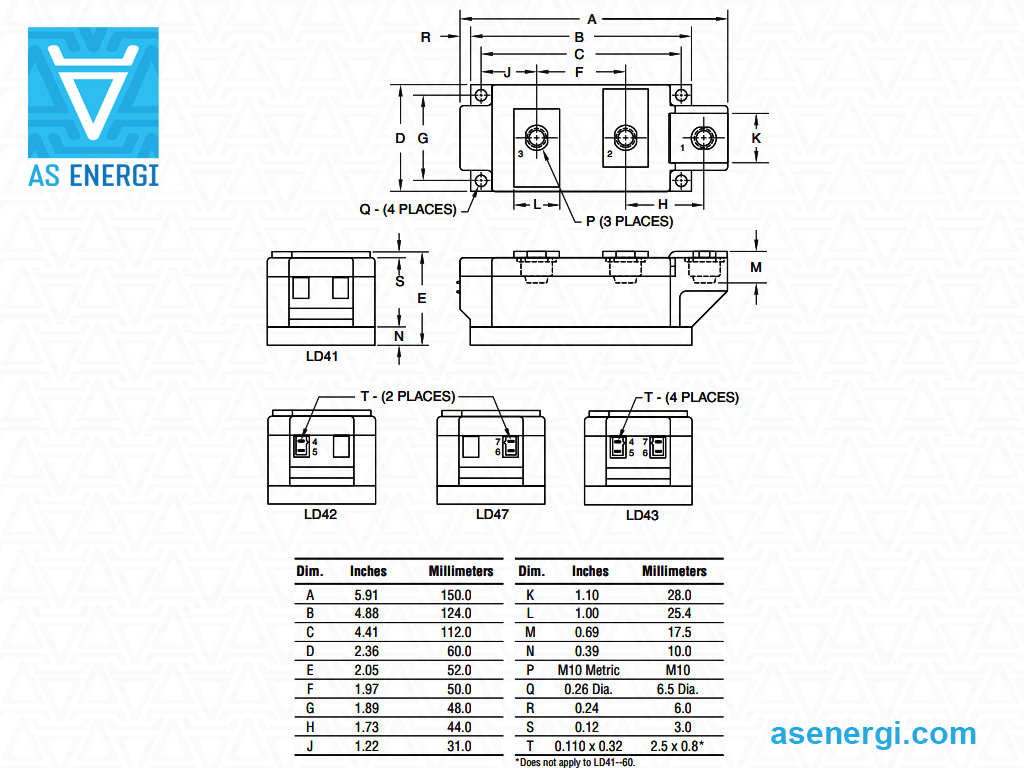

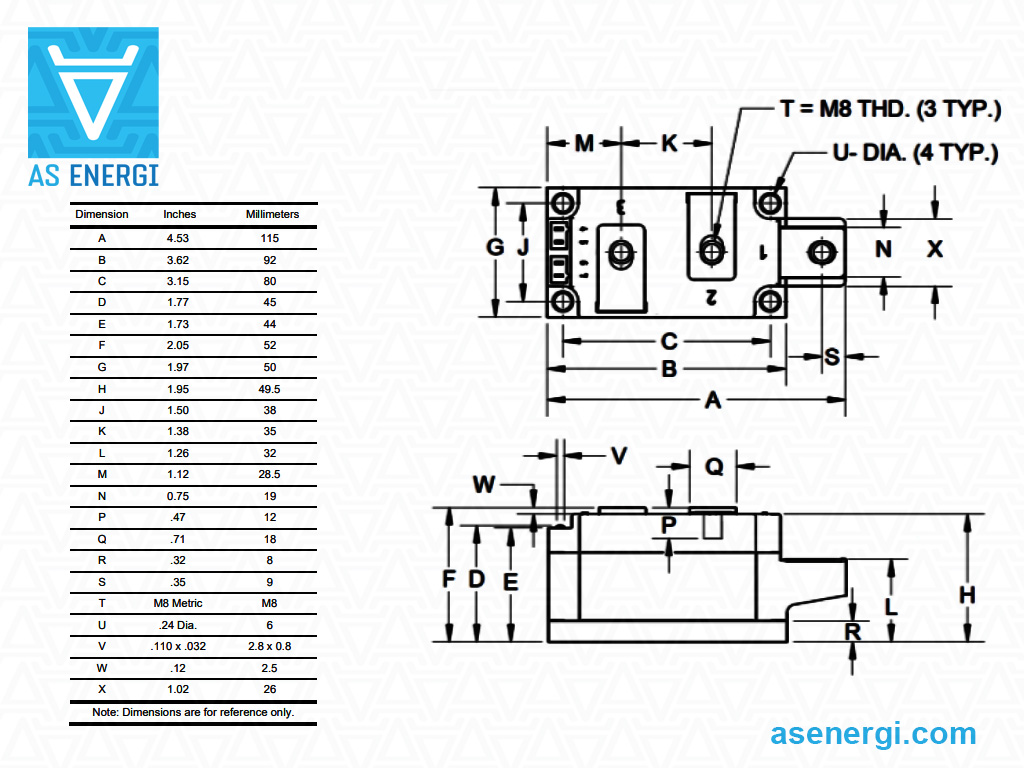

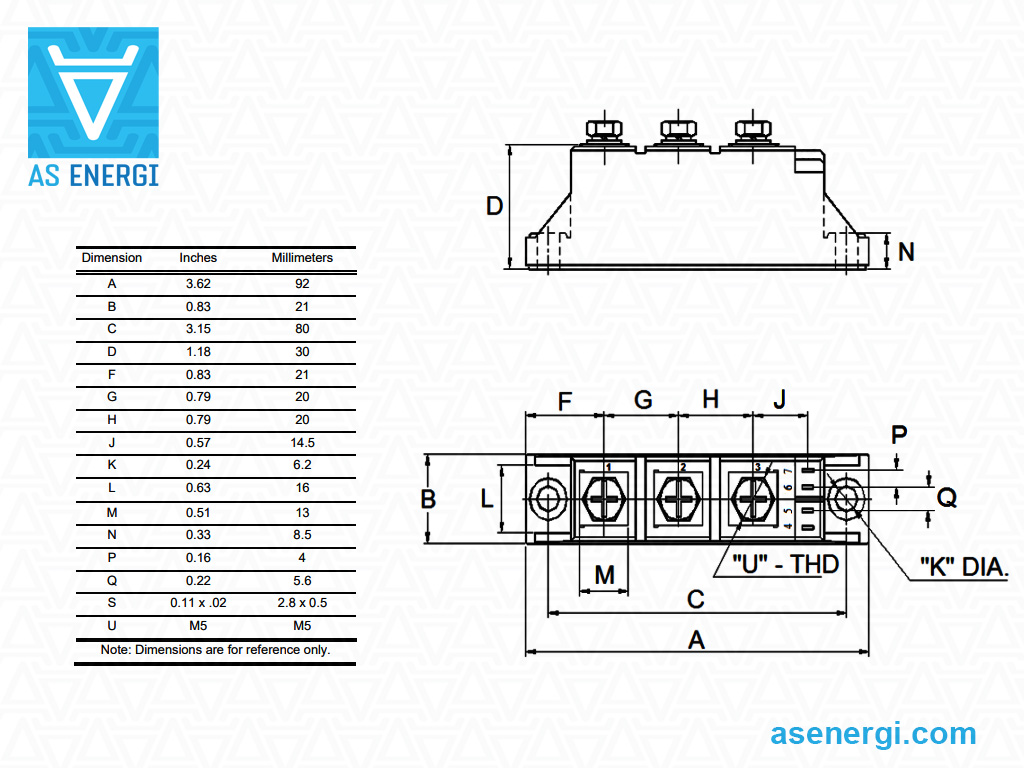

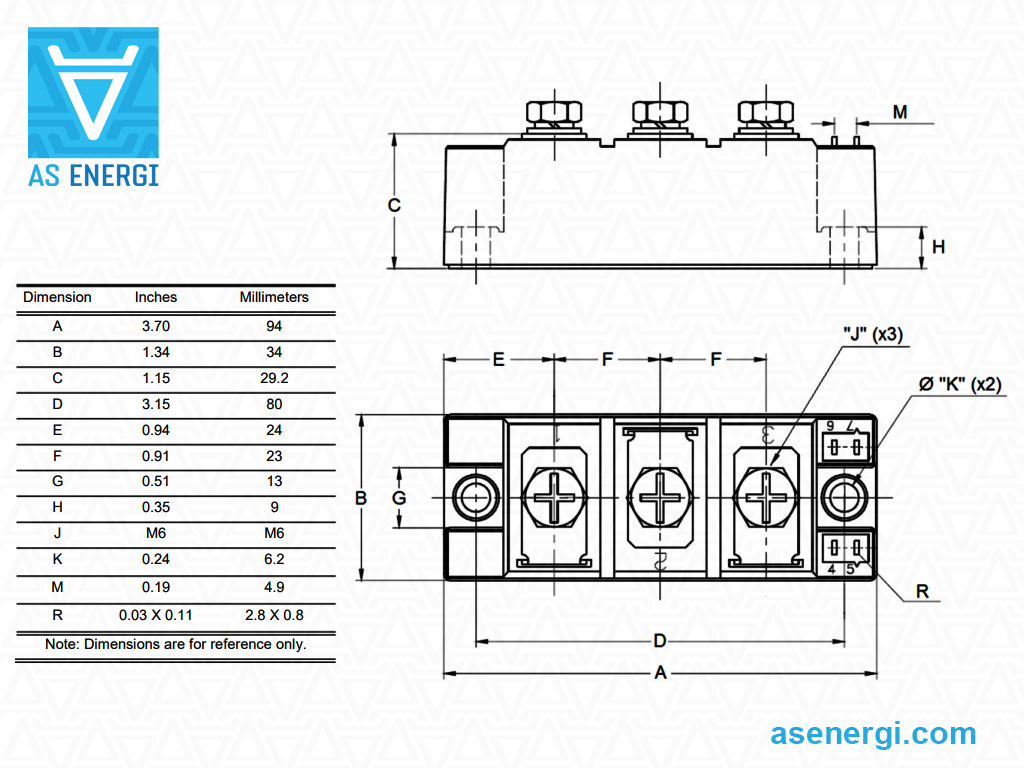

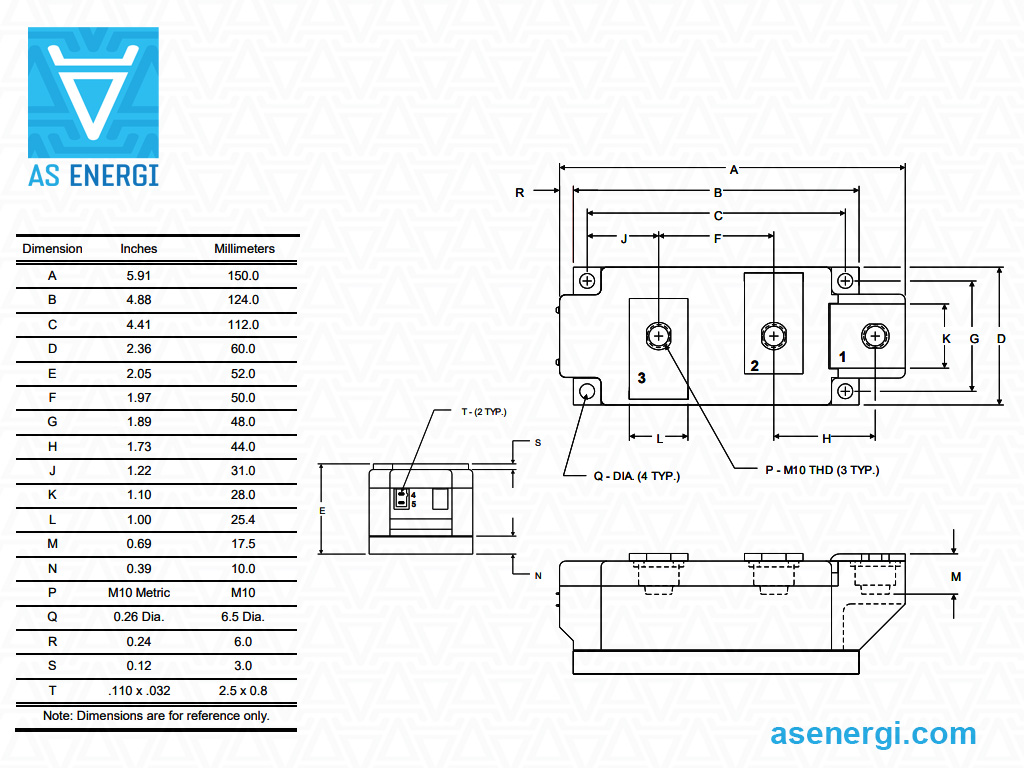

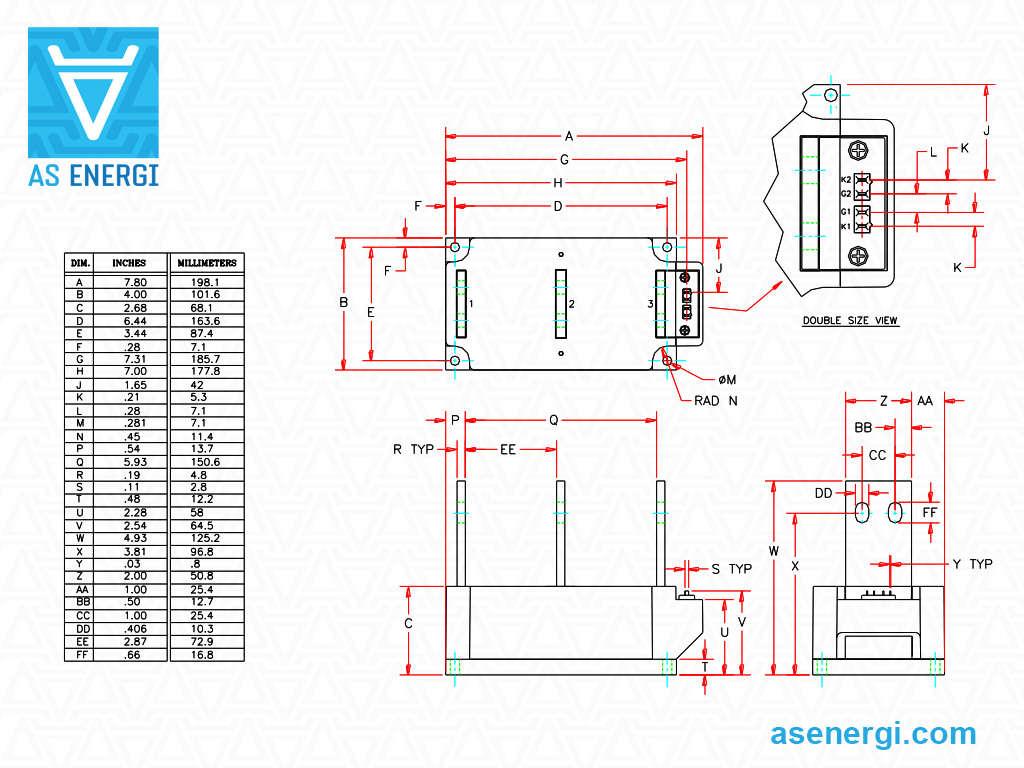

사이리스터 다이오드 모듈 파워렉스 및 대체품의 일반 사양

유형 IF(AV)M
(TC)		 V RRM
V DRM		 IFSM I 2t V T0 r T R th(jc)
모듈당		 R th(jc)
정션당		 R th(cs)
모듈당		 치수 L×B×H 교체
AS ENERGITM		 데이터 시트
A V kA kA 2·s V mΩ °C/W °C/W °C/W mm PDF
사이리스터 다이오드 모듈
CD420890C 90 (85) 800 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD420890C
CD421090C 90 (85) 1000 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD421090C
CD421290C 90 (85) 1200 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD421290C
CD421490C 90 (85) 1400 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD421490C
CD421690C 90 (85) 1600 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD421690C
CD421890C 90 (85) 1800 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD421890C
CD620815C 150 (86) 800 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD620815C
CD621015C 150 (86) 1000 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD621015C
CD621215C 150 (86) 1200 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD621215C
CD621415C 150 (86) 1400 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD621415C
CD621615C 150 (86) 1600 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD621615C
CD621815C 150 (86) 1800 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD621815C
CD622015C 150 (83) 2000 4.50 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD622015C
CD622215C 150 (83) 2200 4.50 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD622215C
CD622415C 150 (83) 2400 4.50 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD622415C
CD622515C 150 (83) 2500 4.50 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD622515C
ND420821 210 (92) 800 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND420821
ND421021 210 (92) 1000 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND421021
ND421221 210 (92) 1200 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND421221
ND421421 210 (92) 1400 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND421421
ND421621 210 (92) 1600 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND421621
ND421821 210 (92) 1800 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND421821
ND422021 210 (92) 2000 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND422021
ND420625 250 (89) 600 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND420625
ND420825 250 (89) 800 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND420825
ND421025 250 (89) 1000 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND421025
ND421225 250 (89) 1200 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND421225
ND421425 250 (89) 1400 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND421425
ND421625 250 (89) 1600 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND421625
ND421825 250 (84) 1800 8.8 320 0.877 0.731 0.07 0.14 0.03 116x50x55 AM-ND421825
LD824024 240/74 4000 7.525 236 1.563 2.141 0.0325 0.065 0.01 150x60x48 AM-LD824024
LD823824 240/74 3800 7.525 236 1.563 2.141 0.0325 0.065 0.01 150x60x48 AM-LD823824
LD823624 240/74 3600 7.525 236 1.563 2.141 0.0325 0.065 0.01 150x60x48 AM-LD823624
NDR21634 340/85 1600 9 335 0.75 0.5 0.055 0.11 0.02 115x50x52 AM-NDR21634
NDR21834 340/85 1800 9 335 0.75 0.5 0.055 0.11 0.02 115x50x52 AM-NDR21834
LD421843 430/80 1800 10 500 0.88 0.66 0.0325 0.065 0.01 150x60x48 AM-LD421843
LD422043 430/80 2000 10 500 0.88 0.66 0.0325 0.065 0.01 150x60x48 AM-LD422043
LD422243 430/80 2200 10 500 0.88 0.66 0.0325 0.065 0.01 150x60x48 AM-LD422243
LD420850 500 (86) 800 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD420850
LD421050 500 (86) 1000 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD421050
LD421250 500 (86) 1200 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD421250
LD421450 500 (86) 1400 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD421450
LD421650 500 (86) 1600 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD421650
PD422006 600 (81) 2000 26.9 3618 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD422006
PD422206 600 (81) 2200 26.9 3618 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD422206
PD422406 600 (81) 2400 26.9 3618 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD422406
PD421207 700 (82) 1200 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD421207
PD421407 700 (82) 1400 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD421407
PD421607 700 (82) 1600 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD421607
PD421807 700 (82) 1800 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD421807
Diode Thyristor Modules
CD470890C 90 (85) 800 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD470890C
CD471090C 90 (85) 1000 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD471090C
CD471290C 90 (85) 1200 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD471290C
CD471490C 90 (85) 1400 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD471490C
CD471690C 90 (85) 1600 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD471690C
CD471890C 90 (85) 1800 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD471890C
CD670815C 150 (86) 800 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD670815C
CD671015C 150 (86) 1000 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD671015C
CD671215C 150 (86) 1200 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD671215C
CD671415C 150 (86) 1400 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD671415C
CD671615C 150 (86) 1600 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD671615C
CD671815C 150 (86) 1800 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD671815C
CD672015C 150 (83) 2000 4.50 103 0.8 1.96 - 0.17 0.08 94x34x29 AM-CD672015C
CD672215C 150 (83) 2200 4.50 103 0.8 1.96 - 0.17 0.08 94x34x29 AM-CD672215C
CD672415C 150 (83) 2400 4.50 103 0.8 1.96 - 0.17 0.08 94x34x29 AM-CD672415C
CD672515C 150 (83) 2500 4.50 103 0.8 1.96 - 0.17 0.08 94x34x29 AM-CD672515C
ND470625 250 (89) 600 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND470625
ND470825 250 (89) 800 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND470825
ND471025 250 (89) 1000 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND471025
ND471225 250 (89) 1200 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND471225
ND471425 250 (89) 1400 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND471425
ND471625 250 (89) 1600 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND471625
ND471825 250 (84) 1800 8.8 320 0.819 0.731 0.07 0.14 0.03 116x50x55 AM-ND471825
LD470650 500 (86) 600 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD470650
LD470850 500 (86) 800 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD470850
LD471050 500 (86) 1000 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD471050
LD471250 500 (86) 1200 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD471250
LD471450 500 (86) 1400 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD471450
LD471650 500 (86) 1600 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD471650
PD472006 600 (81) 2000 26.9 3618 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD472006
PD472206 600 (81) 2200 26.9 3618 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD472206
PD472406 600 (81) 2400 26.9 3618 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD472406
PD471207 700 (82) 1200 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD471207
PD471407 700 (82) 1400 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD471407
PD471607 700 (82) 1600 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD471607
PD471807 700 (82) 1800 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD471807

사이리스터 다이오드 모듈용 부품 번호 안내서:

A M – PD4 7 14 07
A – brand AS ENERGITM
M – 제품 그룹: 모듈.
PD4 – 패키지 유형.
7 – 모듈 유형:
2 - 사이리스터 다이오드 모듈;
7 - 다이오드 사이리스터 모듈.
14 – 전압 등급 VRRM / 100.
07 – IF(AV) 코드, Amp.
C – 접미사 식별자: 없음, B, C 또는 D

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

우수한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻기 위해, 히트 싱크의 접촉 표면은 깨끗하고 먼지 입자가 없어야 합니다. 히트 싱크의 장착 표면을 장착 과정 전에 이소프로판올과 같은 알콜 세정제로 닦는 것이 유용합니다. 다음의 기계적 사양을 충족해야 합니다:


– 히트 싱크 장착 면의 불균형은 100mm당 50μm 이하이어야 합니다.
– 표면 거칠기 Rz: 10μm 미만
– 10μm 이상의 단계가 없어야 합니다.

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.

방열판 MS에 대한 장착 토크

전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.

토크를 미리 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

설치 순서 예시

나사는 지정된 토크 값 MS에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.

icon AS ENERGI를 선택하는 이유TM

  • 반도체 실리콘 칩 생산을 포함한 자체 생산 시설
  • 유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
  • 반도체 산업에서 20년 이상의 경험
  • 50개 이상의 국가에서 신뢰받는 고객
  • 10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
  • 다른 제조사의 제품에 대한 대체품을 생산
  • 보증된 인증 품질, 운영 보증 기간 - 2년



품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

Certificates

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

테스트 보고서

파트너십 지역

AS ENERGITM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

지리

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

물류

AS ENERGITM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
