사이리스터 다이오드 모듈 쿠바라 라미나 교체

서리스트로-다이오드 모듈은 반도체(서리스트로-다이오드 타입)의 듀얼 토폴로지를 가진 일체형 디자인입니다. 500A까지의 부하와 최대 1800V의 역방향 펄스 전압이 있는 DC 및 AC 회로에서 사용됩니다.

서리스트로-다이오드 모듈 ASMHC AS ENERGI^TM는 서리스트로-다이오드 모듈 MH 시리즈 쿠바라 라미나의 대체 및 유사 반도체 장치입니다.

서리스트로-다이오드 모듈은 표준 산업 케이스에 장착되어 기존 장비에 쉽게 통합할 수 있습니다.

이 모듈은 비용과 성능 최적화 응용 분야의 특정 요구 사항을 충족하기 위해 고신뢰도 압력 접촉 및 솔더 본딩 기술로 설계 및 조립되었습니다.

서리스트로-다이오드 모듈은 다양한 전력 장비에서 사용됩니다 - 전원 및 제어 장치, 전기 구동 장치, 전력 조정기, AC 조정기, 변환기, 고로 또는 화학 공정 제어기, 용접 장비 및 AC 변환기를 위한 정류기로 사용됩니다.

당사의 전력 모듈은 거의 모든 위상 제어 또는 정류기 응용 분야에 대해 여러 이중 및 단일 장치 토폴로지로 제공됩니다.

당사는 서리스트로 / 다이오드 모듈에 대해 구매일로부터 2년간의 품질 보증을 제공합니다. 서리스트로 / 다이오드 모듈을 공급할 때, 필요한 경우 기술 여권 및 적합성 증명서를 제공합니다.

서리스트로 / 다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 국가 및 결제 방식에 따라 달라집니다.

전력 모듈, 서리스트로, 다이오드 구매 관련 문의는 이메일로 요청해 주세요:

[email protected]

그러면 배송에 대한 상업적 제안을 제공하겠습니다.
대량 주문 시 개별 가격을 제공해 드립니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

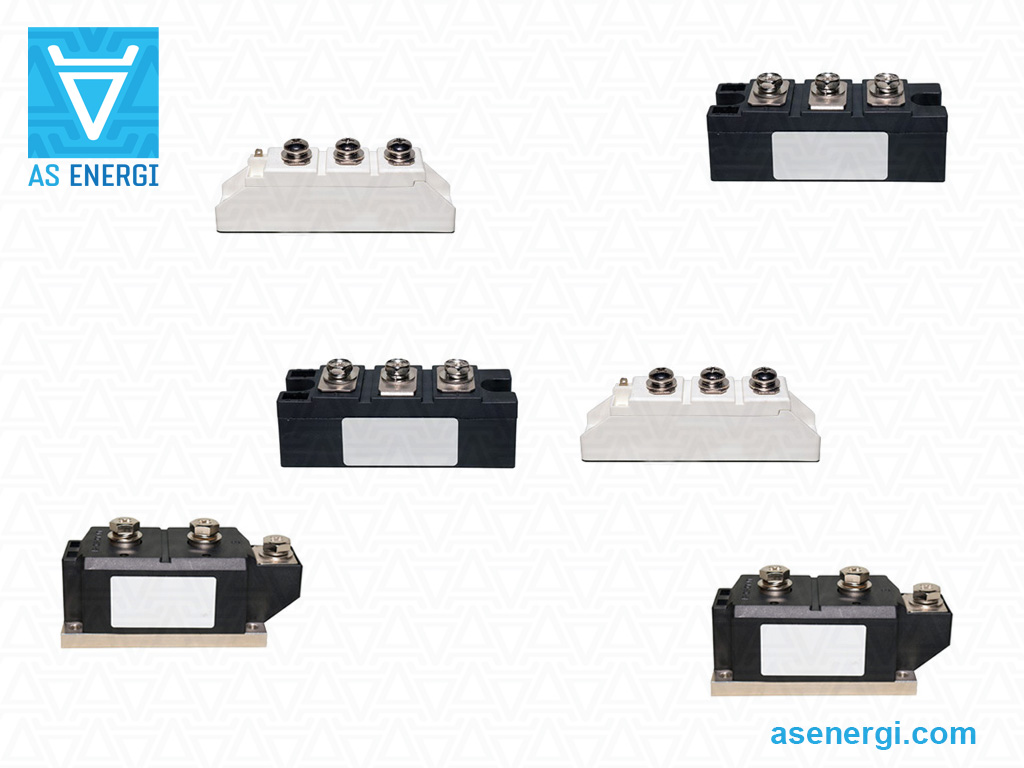

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

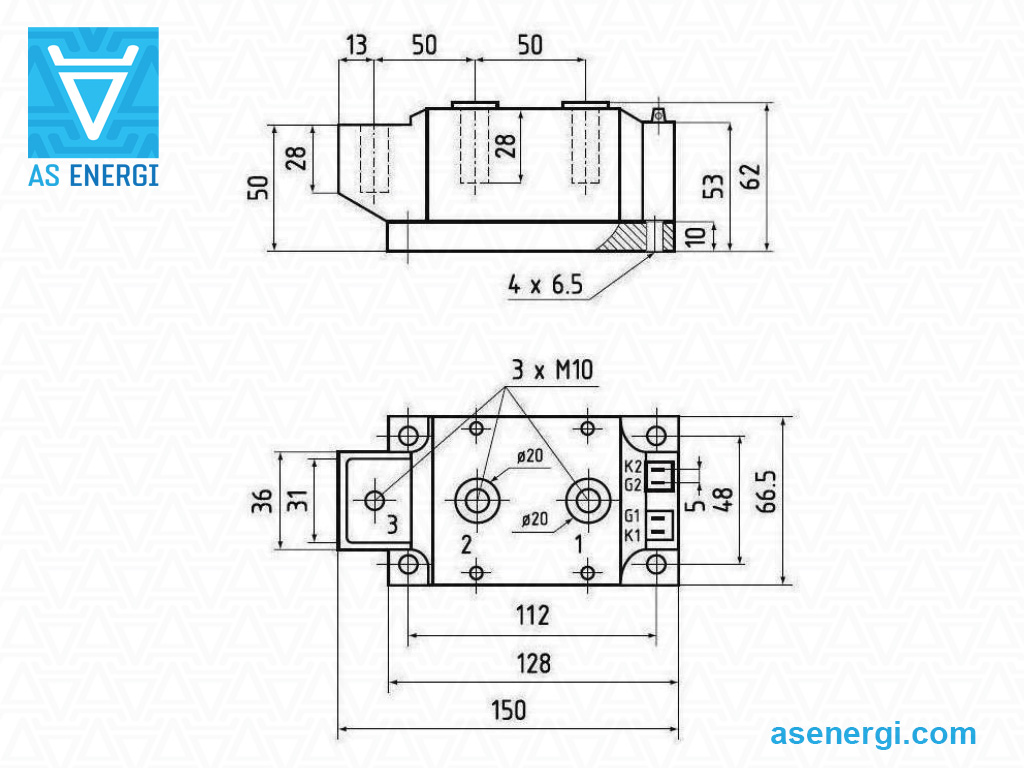

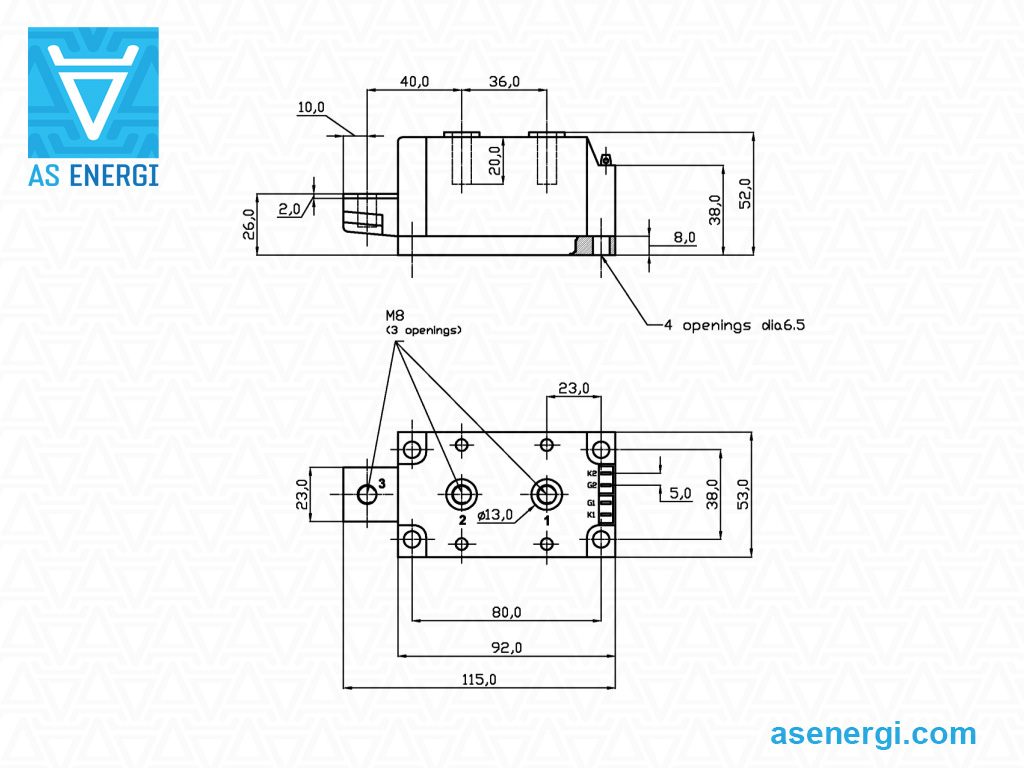

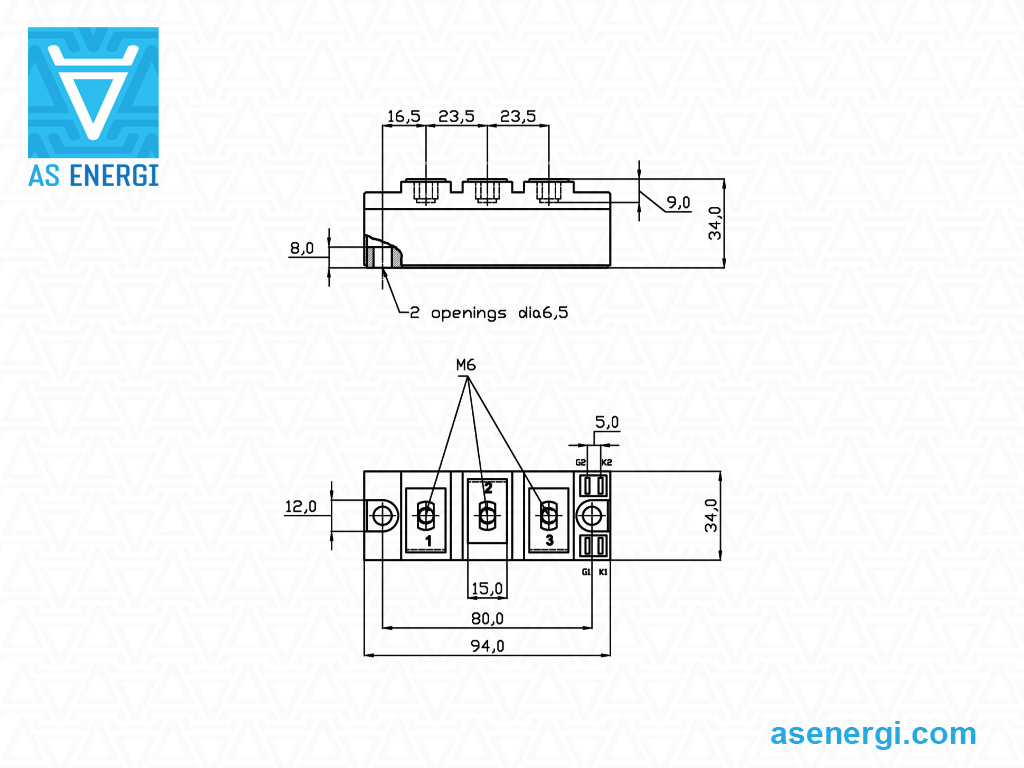

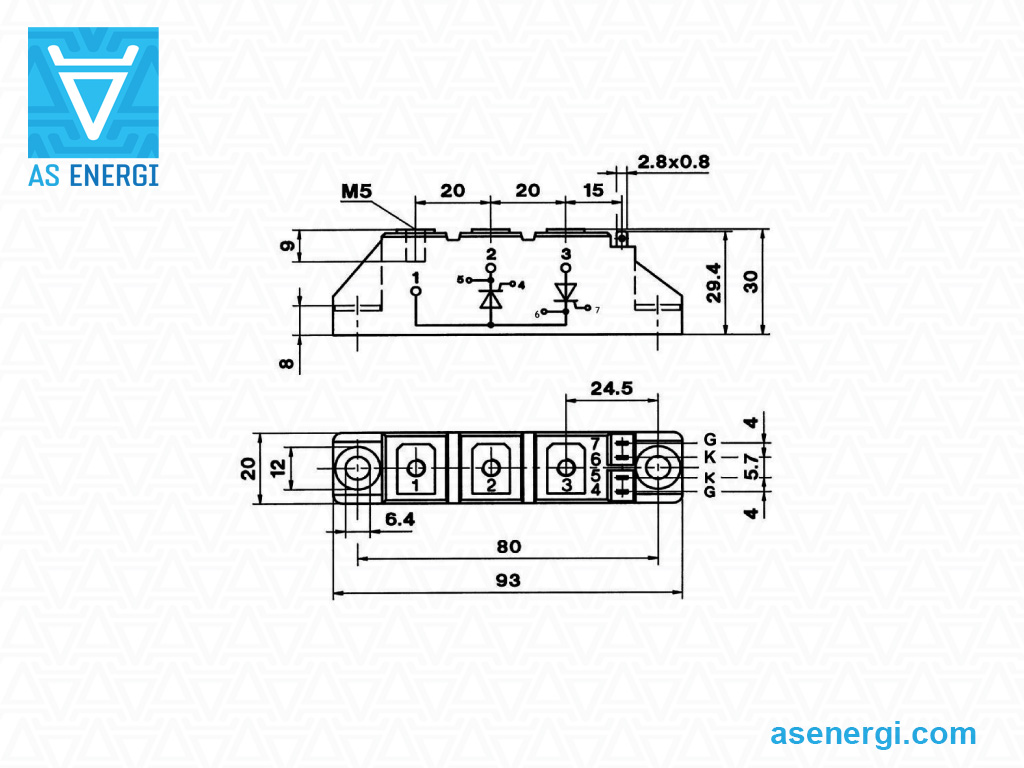

사이리스터-다이오드 모듈 쿠바라 라미나 및 교체품의 일반 사양

유형	I_T(AV)M (T_C,°C)	V_RRM V_DRM	I_TSM	I²t	V_T0	r_T	T_{vj max}	R_th(j-c)	W	치수 L×B×H	교체 AS ENERGI^TM	데이터 시트
유형	A	V	A	kA²·s	V	mΩ	ºC	°C/W	g	mm	교체 AS ENERGI^TM	PDF
MHC-100-04	106 (85)	400	2250	25	0.9	2.0	125	0.28	95	93x20x30	ASMHC-100-04
MHC-100-06	106 (85)	600	4200	88	0.915	1.4	125	0.17	95	93x20x30	ASMHC-100-06
MHC-100-08	106 (85)	800	4200	88	0.915	1.4	125	0.17	95	93x20x30	ASMHC-100-08
MHC-100-10	106 (85)	1000	4200	88	0.915	1.4	125	0.17	95	93x20x30	ASMHC-100-10
MHC-100-12	106 (85)	1200	4200	88	0.915	1.4	125	0.17	95	93x20x30	ASMHC-100-12
MHC-100-14	106 (85)	1400	4200	88	0.915	1.4	125	0.17	95	93x20x30	ASMHC-100-14
MHC-100-16	106 (85)	1600	4200	88	0.915	1.4	125	0.17	95	93x20x30	ASMHC-100-16
MHC-150-04	150 (85)	400	4200	88	0.915	1.4	125	0.17	360	94x34x34	ASMHC-150-04
MHC-150-06	150 (85)	600	4200	88	0.915	1.4	125	0.17	360	94x34x34	ASMHC-150-06
MHC-150-08	150 (85)	800	4200	88	0.915	1.4	125	0.17	360	94x34x34	ASMHC-150-08
MHC-150-10	150 (85)	1000	4200	88	0.915	1.4	125	0.17	360	94x34x34	ASMHC-150-10
MHC-150-12	150 (85)	1200	4200	88	0.915	1.4	125	0.17	360	94x34x34	ASMHC-150-12
MHC-150-14	150 (85)	1400	4200	88	0.915	1.4	125	0.17	360	94x34x34	ASMHC-150-14
MHC-150-16	150 (85)	1600	4200	88	0.915	1.4	125	0.17	360	94x34x34	ASMHC-150-16
MHC-170-04	170 (85)	400	5000	125	0.83	1.035	125	0.17	360	94x34x34	ASMHC-170-04
MHC-170-06	170 (85)	600	5000	125	0.83	1.035	125	0.17	360	94x34x34	ASMHC-170-06
MHC-170-08	170 (85)	800	5000	125	0.83	1.035	125	0.17	360	94x34x34	ASMHC-170-08
MHC-170-10	170 (85)	1000	5000	125	0.83	1.035	125	0.17	360	94x34x34	ASMHC-170-10
MHC-170-12	170 (85)	1200	5000	125	0.83	1.035	125	0.17	360	94x34x34	ASMHC-170-12
MHC-170-14	170 (85)	1400	5000	125	0.83	1.035	125	0.17	360	94x34x34	ASMHC-170-14
MHC-170-16	170 (85)	1600	5000	125	0.83	1.035	125	0.17	360	94x34x34	ASMHC-170-16
MHC-260-04	260 (85)	400	7000	245	0.84	0.67	125	0.11	840	115x53x52	ASMHC-260-04
MHC-260-06	260 (85)	600	7000	245	0.84	0.67	125	0.11	840	115x53x52	ASMHC-260-06
MHC-260-08	260 (85)	800	7000	245	0.84	0.67	125	0.11	840	115x53x52	ASMHC-260-08
MHC-260-10	260 (85)	1000	7000	245	0.84	0.67	125	0.11	840	115x53x52	ASMHC-260-10
MHC-260-12	260 (85)	1200	7000	245	0.84	0.67	125	0.11	840	115x53x52	ASMHC-260-12
MHC-260-14	260 (85)	1400	7000	245	0.84	0.67	125	0.11	840	115x53x52	ASMHC-260-14
MHC-260-16	260 (85)	1600	7000	245	0.84	0.67	125	0.11	840	115x53x52	ASMHC-260-16
MHC-300-04	300 (85)	400	8000	320	0.70	0,55	125	0.11	840	115x53x52	ASMHC-300-04
MHC-300-06	300 (85)	600	8000	320	0.70	0,55	125	0.11	840	115x53x52	ASMHC-300-06
MHC-300-08	300 (85)	800	8000	320	0.70	0,55	125	0.11	840	115x53x52	ASMHC-300-08
MHC-300-10	300 (85)	1000	8000	320	0.70	0,55	125	0.11	840	115x53x52	ASMHC-300-10
MHC-300-12	300 (85)	1200	8000	320	0.70	0,55	125	0.11	840	115x53x52	ASMHC-300-12
MHC-300-14	300 (85)	1400	8000	320	0.70	0,55	125	0.11	840	115x53x52	ASMHC-300-14
MHC-300-16	300 (85)	1600	8000	320	0.70	0,55	125	0.11	840	115x53x52	ASMHC-300-16
MHC-500-04	500 (85)	400	17000	1445	0.70	0.44	125	0.06	1490	150x66.5x62	ASMHC-500-04
MHC-500-06	500 (85)	600	17000	1445	0.70	0.44	125	0.06	1490	150x66.5x62	ASMHC-500-06
MHC-500-08	500 (85)	800	17000	1445	0.70	0.44	125	0.06	1490	150x66.5x62	ASMHC-500-08
MHC-500-10	500 (85)	1000	17000	1445	0.70	0.44	125	0.06	1490	150x66.5x62	ASMHC-500-10
MHC-500-12	500 (85)	1200	17000	1445	0.70	0.44	125	0.06	1490	150x66.5x62	ASMHC-500-12
MHC-500-14	500 (85)	1400	17000	1445	0.70	0.44	125	0.06	1490	150x66.5x62	ASMHC-500-14
MHC-500-16	500 (85)	1600	17000	1445	0.70	0.44	125	0.06	1490	150x66.5x62	ASMHC-500-16
MHC-500-18	500 (85)	1800	17000	1445	0.70	0.44	125	0.06	1490	150x66.5x62	ASMHC-500-18

사이리스터 다이오드 모듈용 부품 번호 안내서:

–

500

–

AS	–	AS ENERGI^TM
MH	–	모듈 유형: 사이리스터 다이오드.
C	–	구성 코드.
500	–	평균 온 상태 전류 I_T(AV), Amp.
12	–	전압 등급 V_RRM / 100.

전력 모듈 설치를 위한 권장 사항

방열판 및 표면 사양, 준비

열 접촉을 보장하고 데이터 시트에 명시된 열 접촉 저항 값을 얻기 위해, 방열판의 접촉 표면은 깨끗하고 먼지 입자가 없어야 합니다. 설치 과정 직전에 방열판의 설치 표면을 알코올 세정제(예: 아이소프로판올)와 물티슈로 청소하는 것이 좋습니다. 다음과 같은 기계적 사양을 충족해야 합니다:
– 방열판 설치 영역의 불균형: 100 mm당 ≤ 50μm
– 거칠기 Rz: < 10 μm
– 10 μm를 초과하는 계단 없음

방열판 표면 사양

열전도성 페이스트 도포

열 인터페이스 물질을 도포하기 위해 스텐실 인쇄 방식을 사용하는 것이 권장됩니다. 열전도성 페이스트 두께는 50 μm에서 100 μm 범위로 사용하는 것이 좋습니다. 롤러를 이용한 열전도성 페이스트 도포는 최적의 페이스트 두께를 재현하기 어려워 대량 생산에는 권장되지 않습니다.

방열판의 장착 토크 M_S

전력 모듈을 고정하기 위해 적절한 와셔와 스프링 록 와셔 또는 조합 나사와 함께 스틸 나사를 사용하는 것이 강력히 권장됩니다. 데이터 시트에 명시된 토크 값을 준수해야 합니다.

사전 조임 토크와 지정된 토크 값으로의 재조임이 권장됩니다. 나사 체결 과정에서는 속도를 제한하고, 공압 드라이버로 인한 토크 피크를 방지하기 위해 소프트 토크 제한을 권장합니

설치 순서 예시

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
