IGBT 모듈 세미크론(세미트랜스) 교체

IGBT 모듈(절연 게이트 바이폴라 트랜지스터)은 다양한 유형의 산업 장비에서 인버터 사용에 필요한 장치입니다. 다양한 토폴로지의 IGBT 모듈은 전류 범위 ICnom이 25A~1400A, 전압 등급 VCES가 600V~1700V인 회로에 사용됩니다.

IGBT 모듈 AMM AS ENERGITM은 IGBT 모듈 SKM 세미크론(세미트랜스)의 대체품, 동급 및 대체 반도체 장치입니다. IGBT 모듈은 표준 산업용 케이스에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.

사용 가능한 토폴로지에는 하프 브리지, 단일 스위치, 6팩, 3레벨 등이 있으며, 모든 애플리케이션 분야를 포괄합니다.

IGBT 전원 모듈은 스위치 역할을 하며 전원을 매우 빠르고 높은 에너지 효율로 켜고 끄는 데 사용할 수 있습니다.

IGBT 모듈은 모터용 가변 속도 드라이브, AC 인버터 드라이브, UPS, 전자 용접기, 무정전 전원 공급 장치 등의 전력 컨버터의 스위칭 소자로 사용됩니다. IGBT는 파워 MOSFET의 고속 스위칭 성능과 바이폴라 트랜지스터의 고전압/대전류 처리 기능을 결합한 반도체 장치입니다.

IGBT 전력 모듈은 스위칭, 온도, 무게 및 비용 성능을 향상시키는 능력으로 인해 고전력 애플리케이션에 선호되는 디바이스가 되고 있습니다.

내부 연결, 개요 및 치수에 대한 기술 사양, 데이터 시트는 아래에 나와 있습니다.

당사는 IGBT 모듈, SCR 파워 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. IGBT 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

자세히 보기

IGBT 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

IGBT 모듈, 파워 SCR 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일 요청을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다.!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGITM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

IGBT 모듈 세미크론(세미트랜스) 및 대체품의 일반 사양

유형 IGBT 다이오드 케이스 토폴로지 교체
AS ENERGITM		 데이터 시트
ICnom IC
 VCES VCE(sat) Eon Eoff IF
 VF Err
A A V V mJ mJ A V mJ
IGBT 모듈 - 600V - IGBT3 (트렌치)
SKM145GB066D 150 195 600 1.46 8.5 5.5 150 1.40 3.5 2 circuit AMM145GB066D 데이터시트
SKM195GB066D 200 265 600 1.46 14 8 200 1.40 5.6 AMM195GB066D 데이터시트
SKM300GB066D 300 390 600 1.45 7.5 11.5 350 1.38 10.5 3 AMM300GB066D 데이터시트
SKM400GB066D 400 500 600 1.45 8 16 450 1.40 14 AMM400GB066D 데이터시트
SKM600GB066D 600 760 600 1.45 7.5 29.5 700 1.40 25 AMM600GB066D 데이터시트
SKM200GARL066T 200 280 600 1.45 2.24 7.89 270 1.45 4 5 circuit AMM200GARL066T 데이터시트
SKM300GARL066T 300 393 600 1.45 3.5 10.1 421 1.54 4 AMM300GARL066T 데이터시트
SKM400GARL066T 400 504 600 1.45 4.48 15.78 421 1.54 8 AMM400GARL066T 데이터시트
SKM150MLI066TAT 150 200 600 1.45 1.7 5.1 200 1.35 2 5 circuit AMM150MLI066TAT 데이터시트
SKM200MLI066TAT 200 280 600 1.45 2.53 6.82 270 1.40 4 AMM200MLI066TAT 데이터시트
SKM300MLI066TAT 300 400 600 1.45 3.5 10.1 324 1.35 4 AMM300MLI066TAT 데이터시트
IGBT 모듈 - 650V - IGBT3 (Trench)
SKM195GAL07E3 200 266 650 1.46 6.3 8.3 217 1.39 4.5 2 circuit AMM195GAL07E3 데이터시트
SKM300GAL07E3 300 394 650 1.45 3 14 335 1.40 6.4 3 AMM300GAL07E3 데이터시트
SKM600GAL07E3 600 852 650 1.45 20 37 812 1.40 9.1 AMM600GAL07E3 데이터시트
SKM195GAR07E3 200 266 650 1.46 6.3 8.3 217 1.39 4.5 2 circuit AMM195GAR07E3 데이터시트
SKM300GAR07E3 300 394 650 1.45 3 14 335 1.40 6.4 3 AMM300GAR07E3 데이터시트
SKM600GAR07E3 600 852 650 1.45 20 37 812 1.40 9.1 AMM600GAR07E3 데이터시트
SKM195GB07E3 200 266 650 1.46 6.3 8.3 217 1.39 4.5 2 circuit AMM195GB07E3 데이터시트
SKM300GB07E3 300 394 650 1.45 4.7 13.6 335 1.40 6.4 3 AMM300GB07E3 데이터시트
SKM400GB07E3 400 506 650 1.45 4 17 447 1.39 12 AMM400GB07E3 데이터시트
SKM600GB07E3 600 852 650 1.45 20 37 812 1.40 9.1 AMM600GB07E3 데이터시트
IGBT 모듈 - 1200V - NPT IGBT (초고속)
SKM600GA125D 400 580 1200 3.30 30 22 500 2.00 24 4 circuit AMM600GA125D 데이터시트
SKM800GA125D 600 760 1200 3.20 88 48 720 2.30 28 AMM800GA125D 데이터시트
SKM200GAL125D 150 200 1200 3.30 14 8 200 2.06 8 3 circuit AMM200GAL125D 데이터시트
SKM400GAL125D 300 400 1200 3.30 17 18 390 2.06 16 AMM400GAL125D 데이터시트
SKM200GAR125D 150 200 1200 3.30 14 8 200 2.06 8 3 circuit AMM200GAR125D 데이터시트
SKM400GAR125D 300 400 1200 3.30 17 18 390 2.06 16 AMM400GAR125D 데이터시트

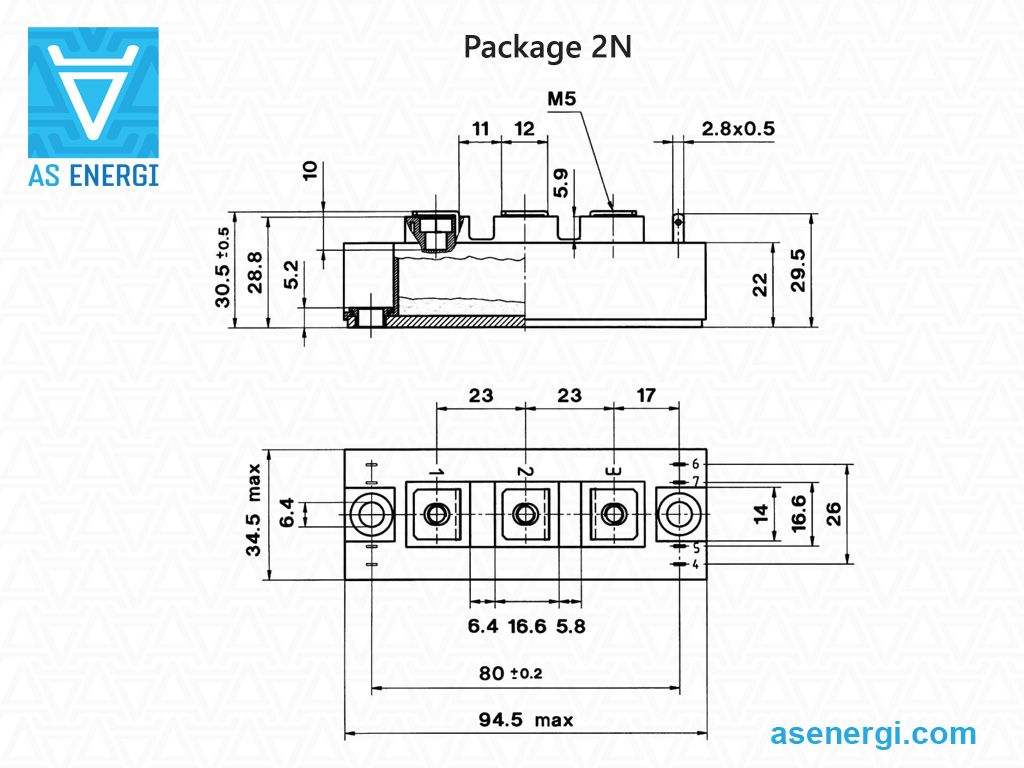

SKM100GB125DN 75 100 1200 3.30 9 3.5 95 2.06 4 2N circuit AMM100GB125DN 데이터시트
SKM200GB125D 150 200 1200 3.30 14 8 200 2.06 8 3 AMM200GB125D 데이터시트
SKM300GB125D 200 300 1200 3.30 16 11 260 2.00 13 AMM300GB125D 데이터시트
SKM400GB125D 300 400 1200 3.30 17 18 390 2.06 16 AMM400GB125D 데이터시트
SKM25GAH125D 25 39 1200 3.20 3.9 1.6 47 2.13 1.1 6 circuit AMM25GAH125D 데이터시트
IGBT 모듈 - 1200V - NPT IGBT (초고속)

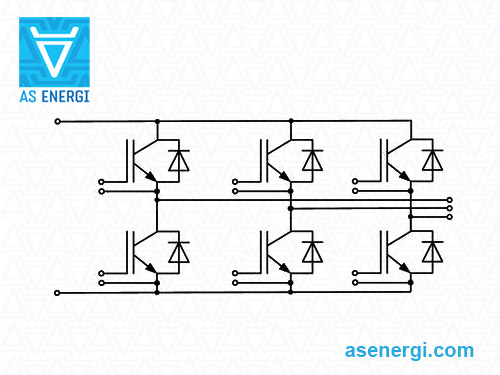

SKM25GD125D 25 39 1200 3.20 3.9 1.6 47 2.13 1.1 6 circuit AMM25GD125D 데이터시트
SKM50GD125D 50 73 1200 3.20 8 3.2 77 2.00 2.1 AMM50GD125D 데이터시트
IGBT 모듈 - 1200V - IGBT3 (트렌치)
SKM600GA126D 400 660 1200 1.70 39 64 490 1.60 41 4 circuit AMM600GA126D 데이터시트
SKM800GA126D 600 910 1200 1.70 65 95 703 1.60 59 AMM800GA126D 데이터시트
SKM195GAL126D 150 220 1200 1.71 16 24.5 143 2.00 5.8 2 circuit AMM195GAL126D 데이터시트
SKM200GAL126D 150 260 1200 1.71 18 24 200 1.60 18 3 AMM200GAL126D 데이터시트
SKM400GAL126D 300 470 1200 1.69 29 48 352 1.60 27 AMM400GAL126D 데이터시트
SKM600GAL126D 400 660 1200 1.70 39 64 490 1.60 41 AMM600GAL126D 데이터시트
SKM195GB126D 150 220 1200 1.71 16 24.5 143 2.00 5.8 2 circuit AMM195GB126D 데이터시트
SKM200GB126D 150 260 1200 1.71 18 24 200 1.60 18 3 AMM200GB126D 데이터시트
SKM300GB126D 200 310 1200 1.70 21 33 250 1.60 18 AMM300GB126D 데이터시트
SKM400GB126D 300 470 1200 1.69 29 48 352 1.60 27 AMM400GB126D 데이터시트
SKM600GB126D 400 660 1200 1.70 39 64 490 1.60 41 AMM600GB126D 데이터시트
IGBT 모듈 - 1200V - V-IGBT
SKM300GA12V 300 420 1200 1.84 23 33 353 2.17 21 4 circuit AMM300GA12V 데이터시트
SKM400GA12V 400 612 1200 1.74 39 42 440 2.20 26 AMM400GA12V 데이터시트
SKM600GA12V 600 908 1200 1.75 76 76 707 2.14 43 AMM600GA12V 데이터시트
SKM150GAL12V 150 231 1200 1.75 13.5 14.2 189 2.14 8.5 2 circuit AMM150GAL12V 데이터시트
SKM200GAL12VL2 150 299 1200 1.86 24 22 189 2.14 8.5 AMM200GAL12VL2 데이터시트
SKM400GAL12V 400 612 1200 1.74 39 42 440 2.20 26 3 AMM400GAL12V 데이터시트
SKM150GAR12V 150 231 1200 1.75 13.5 14.2 189 2.14 8.5 2 circuit AMM150GAR12V 데이터시트
SKM400GAR12V 400 612 1200 1.74 39 42 440 2.20 26 3 AMM400GAR12V 데이터시트
SKM50GB12V 50 77 1200 1.84 4.9 4.5 65 2.22 2.8 2 circuit AMM50GB12V 데이터시트
SKM75GB12V 75 114 1200 1.84 6.7 7.1 97 2.17 4.2 AMM75GB12V 데이터시트
SKM100GB12V 100 159 1200 1.75 10.7 8.7 121 2.20 5.7 AMM100GB12V 데이터시트
SKM150GB12V 150 231 1200 1.75 13.5 14.2 189 2.14 8.5 AMM150GB12V 데이터시트
SKM150GB12VG 150 222 1200 1.86 10 16.5 187 2.17 11 3 AMM150GB12VG 데이터시트
SKM200GB12V 200 311 1200 1.76 14 22 229 2.20 13 AMM200GB12V 데이터시트
SKM300GB12V 300 420 1200 1.84 23 33 353 2.17 21 AMM300GB12V 데이터시트
SKM400GB12V 400 612 1200 1.74 39 42 440 2.20 26 AMM400GB12V 데이터시트
IGBT 모듈 - 1200V - IGBT4 (트렌치)
SKM300GA12E4 300 422 1200 1.85 23.4 35 353 2.17 22.2 4 circuit AMM300GA12E4 데이터시트
SKM400GA12E4 400 616 1200 1.80 28 59 461 2.20 37 AMM400GA12E4 데이터시트
SKM600GA12E4 600 913 1200 1.80 30 77 707 2.14 39 AMM600GA12E4 데이터시트
SKM900GA12E4 900 1305 1200 1.83 130 121 871 2.31 53 AMM900GA12E4 데이터시트

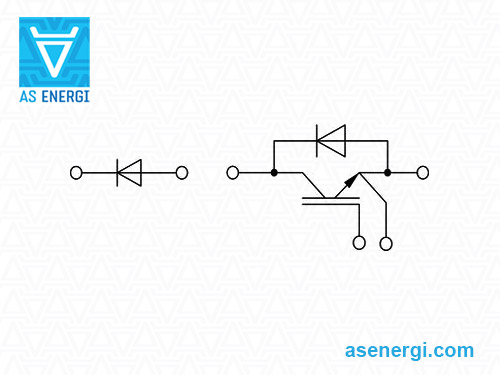

SKM600GAE12E4 600 860 1200 1.80 81 83 54 14.62 35.5 5 circuit AMM600GAE12E4 데이터시트
IGBT 모듈 - 1200V - IGBT4 (트렌치)
SKM200GAL12E4 200 313 1200 1.80 21 27 229 2.20 13 3 circuit AMM200GAL12E4 데이터시트
SKM300GAL12E4 300 422 1200 1.85 27 39 353 2.17 23 AMM300GAL12E4 데이터시트
SKM400GAL12E4 400 616 1200 1.80 33 56 461 2.20 30.5 AMM400GAL12E4 데이터시트
SKM200GAR12E4 200 313 1200 1.80 21 27 229 2.20 13 3 circuit AMM200GAR12E4 데이터시트
SKM300GAR12E4 300 422 1200 1.85 27 39 353 2.17 23 AMM300GAR12E4 데이터시트
SKM400GAR12E4 400 616 1200 1.80 33 56 461 2.20 30.5 AMM400GAR12E4 데이터시트
SKM200GB12E4 200 313 1200 1.80 21 27 229 2.20 13 3 circuit AMM200GB12E4 데이터시트
SKM300GB12E4 300 422 1200 1.85 27 39 353 2.17 23 AMM300GB12E4 데이터시트
SKM400GB12E4 400 616 1200 1.80 33 56 461 2.20 30.5 AMM400GB12E4 데이터시트
SKM450GB12E4 450 700 1200 1.84 32 60 461 2.31 28 AMM450GB12E4 데이터시트
SKM450GB12E4D1 450 700 1200 1.84 28 58 461 2.04 31 AMM450GB12E4D1 데이터시트
SKM600GB12E4 600 860 1200 1.80 30 77 623 2.28 39 AMM600GB12E4 데이터시트
SKM450GM12E4 450 700 1200 1.84 32 60 461 2.31 28 3 circuit AMM450GM12E4 데이터시트
SKM450GM12E4D1 450 699 1200 1.84 28 58 623 2.04 31 AMM450GM12E4D1 데이터시트
SKM600GM12E4 600 860 1200 1.80 30 77 623 2.28 39 AMM600GM12E4 데이터시트

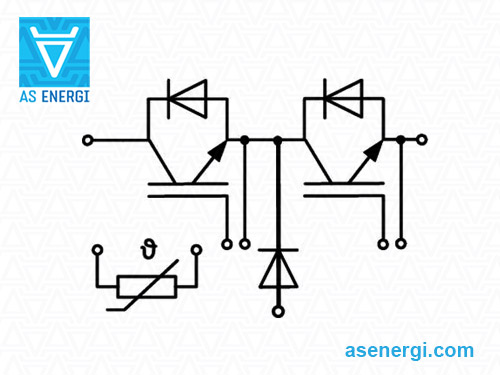

SKM1200MLI12TE4 1200 2078 1200 1.80 108 189 1057 2.46 76 10 circuit AMM1200MLI12TE4 데이터시트

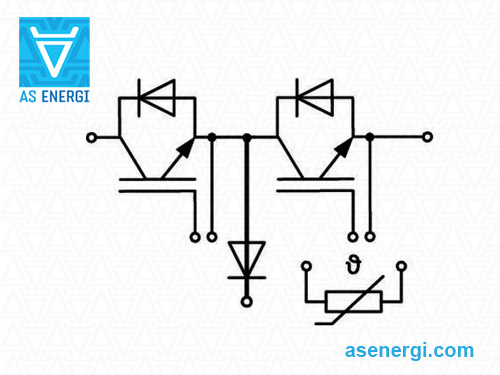

SKM1200MLI12BE4 1200 2078 1200 1.80 108 189 1057 2.46 76 10 circuit AMM1200MLI12BE4 데이터시트
IGBT 모듈 - 1200V - IGBT4 빠른 (트렌치)
SKM300GA12T4 300 422 1200 1.85 23.4 26 353 2.17 22.2 4 circuit AMM300GA12T4 데이터시트
SKM400GA12T4 400 616 1200 1.80 28 44 461 2.20 37 AMM400GA12T4 데이터시트
SKM600GA12T4 600 913 1200 1.80 74 63 707 2.14 38 AMM600GA12T4 데이터시트
SKM50GAL12T4 50 81 1200 1.85 5.5 4.5 65 2.22 3.6 2 circuit AMM50GAL12T4 데이터시트
SKM100GAL12T4 100 160 1200 1.80 15 10.2 121 2.20 5.9 AMM100GAL12T4 데이터시트
SKM150GAL12T4 150 232 1200 1.81 19.2 15.8 189 2.14 13 AMM150GAL12T4 데이터시트
SKM200GAL12T4 200 313 1200 1.80 21 20 229 2.20 13 3 AMM200GAL12T4 데이터시트
SKM300GAL12T4 300 422 1200 1.85 27 29 353 2.17 23 AMM300GAL12T4 데이터시트
SKM400GAL12T4 400 616 1200 1.80 33 42 461 2.20 30.5 AMM400GAL12T4 데이터시트
SKM600GAL12T4 600 860 1200 1.80 33 70 623 2.28 40 AMM600GAL12T4 데이터시트
SKM150GAR12T4 150 232 1200 1.81 19.2 15.8 189 2.14 13 2 circuit AMM150GAR12T4 데이터시트
SKM400GAR12T4 400 616 1200 1.80 33 42 461 2.20 30.5 3 AMM400GAR12T4 데이터시트
SKM600GAR12T4 600 860 1200 1.80 33 70 623 2.28 40 AMM600GAR12T4 데이터시트
SKM50GB12T4 50 81 1200 1.85 5.5 4.5 65 2.22 3.8 2 circuit AMM50GB12T4 데이터시트
SKM75GB12T4 75 115 1200 1.85 11 6.9 97 2.17 4.7 AMM75GB12T4 데이터시트
SKM100GB12T4 100 160 1200 1.80 15 10.2 121 2.20 5.9 AMM100GB12T4 데이터시트
SKM150GB12T4 150 232 1200 1.81 19.2 15.8 189 2.14 13 AMM150GB12T4 데이터시트
SKM100GB12T4G 100 154 1200 1.90 16.1 8.6 118 2.22 6 3 AMM100GB12T4G 데이터시트
SKM150GB12T4G 150 223 1200 1.85 18.7 14.1 183 2.17 9 AMM150GB12T4G 데이터시트
IGBT 모듈 - 1200V - IGBT4 개요빠른(트렌치)
SKM200GB12T4 200 313 1200 1.80 21 20 229 2.20 13 3 circuit AMM200GB12T4 데이터시트
SKM300GB12T4 300 422 1200 1.85 27 29 353 2.17 23 AMM300GB12T4 데이터시트
SKM400GB12T4 400 616 1200 1.80 33 42 461 2.20 30.5 AMM400GB12T4 데이터시트
SKM450GB12T4 450 699 1200 1.84 32 49 461 2.31 28 AMM450GB12T4 데이터시트
SKM450GB12T4D1 450 699 1200 1.84 28 48 623 2.04 32 AMM450GB12T4D1 데이터시트
SKM600GB12T4 600 860 1200 1.80 33 70 623 2.28 40 AMM600GB12T4 데이터시트
SKM150GM12T4G 150 229 1200 1.85 19.2 15.8 187 2.17 13 3 circuit AMM150GM12T4G 데이터시트
SKM200GM12T4 200 313 1200 1.80 21 20 229 2.20 13 AMM200GM12T4 데이터시트
SKM300GM12T4 300 422 1200 1.85 27 29 353 2.17 23 AMM300GM12T4 데이터시트
SKM400GM12T4 400 616 1200 1.80 33 42 461 2.20 30.5 AMM400GM12T4 데이터시트

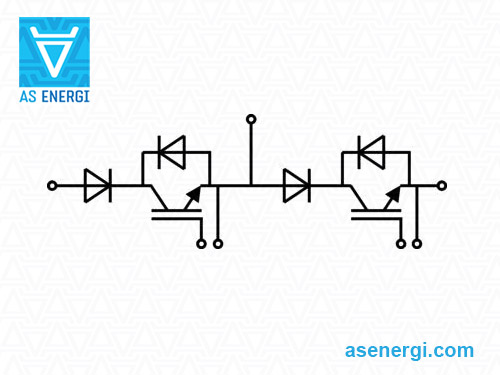

SKM300GBD12T4 300 422 1200 1.85 27 29 56 2.41 30.5 3 circuit AMM300GBD12T4 데이터시트
IGBT 모듈 - 1200V - IGBT4 고속(트렌치)
SKM100GAL12F4 100 153 1200 2.05 6.6 8 111 2.55 6.3 2 circuit AMM100GAL12F4 데이터시트
SKM400GAL12F4 400 548 1200 2.06 28 32 402 2.55 18.5 3 AMM400GAL12F4 데이터시트
SKM100GAR12F4 100 153 1200 2.05 6.6 8 111 2.55 6.3 2 circuit AMM100GAR12F4 데이터시트
SKM400GAR12F4 400 548 1200 2.06 28 32 402 2.55 18.5 3 AMM400GAR12F4 데이터시트
SKM75GB12F4 75 113 1200 2.08 6.8 5.3 98 2.43 3.7 2 circuit AMM75GB12F4 데이터시트
SKM100GB12F4 100 153 1200 2.05 6.6 8 111 2.55 6.3 AMM100GB12F4 데이터시트
SKM150GB12F4 150 201 1200 2.05 14.5 12 174 2.43 6 AMM150GB12F4 데이터시트
SKM150GB12F4G 150 221 1200 2.05 7.8 10.8 197 2.43 8.9 3 AMM150GB12F4G 데이터시트
SKM200GB12F4 200 312 1200 2.06 7.5 15.7 227 2.55 9.7 AMM200GB12F4 데이터시트
SKM300GB12F4 300 380 1200 2.06 16.5 24 334 2.43 16 AMM300GB12F4 데이터시트
SKM400GB12F4 400 548 1200 2.06 28 32 402 2.55 18.5 AMM400GB12F4 데이터시트
IGBT 모듈 - 1200V - IGBT4 하이 파워(트렌치)

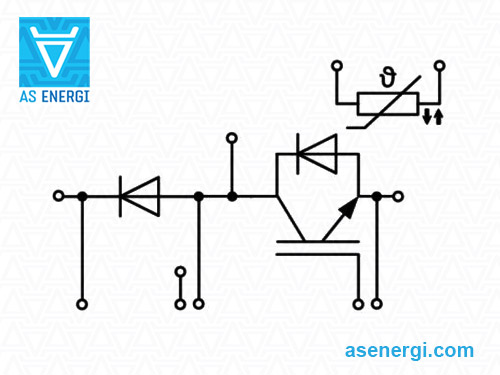

SKM1400GAL12P4 1400 2165 1200 1.75 150 290 1849 2.07 110 10 circuit AMM1400GAL12P4 데이터시트
SKM1400GAR12P4 1400 2165 1200 1.75 150 290 1849 2.07 118 circuit AMM1400GAR12P4 데이터시트

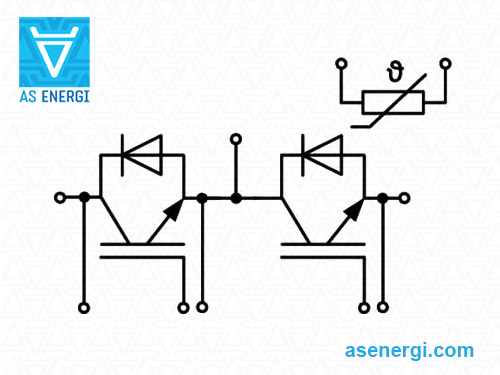

SKM1400GB12P4 1400 2165 1200 1.75 150 277 1768 2.06 85 circuit AMM1400GB12P4 데이터시트
IGBT 모듈 - 1700V - IGBT3 (트렌치)
SKM600GA176D 400 660 1700 2.00 255 155 600 1.60 102 4 circuit AMM600GA176D 데이터시트
SKM800GA176D 600 830 1700 2.00 335 245 630 1.60 155 AMM800GA176D 데이터시트
SKM145GAL176D 100 160 1700 2.00 60 38 140 1.60 27.5 2 circuit AMM145GAL176D 데이터시트
SKM200GAL176D 150 260 1700 2.01 93 58 210 1.70 31 3 AMM200GAL176D 데이터시트
SKM400GAL176D 300 432 1700 1.99 170 118 440 1.70 78 AMM400GAL176D 데이터시트
SKM400GAR176D 300 432 1700 1.99 170 118 440 1.70 78 3 circuit AMM400GAR176D 데이터시트
SKM75GB176D 50 80 1700 2.00 25 18 80 1.70 14.5 2 circuit AMM75GB176D 데이터시트
SKM100GB176D 75 125 1700 1.98 44 28.5 100 1.60 21.4 AMM100GB176D 데이터시트
SKM145GB176D 100 160 1700 2.00 60 38 140 1.60 27.5 AMM145GB176D 데이터시트
SKM200GB176D 150 260 1700 2.01 93 58 210 1.70 31 3 AMM200GB176D 데이터시트
SKM400GB176D 300 432 1700 1.99 170 118 440 1.70 78 AMM400GB176D 데이터시트
IGBT 모듈 - 1700V - IGBT4 (트렌치)
SKM600GA17E4 600 972 1700 1.90 258 246 629 1.98 132 4 circuit AMM600GA17E4 데이터시트
SKM100GAL17E4 100 164 1700 1.90 43 39 113 2.00 26 2 circuit AMM100GAL17E4 데이터시트
SKM200GAL17E4 200 321 1700 1.90 69 79 213 2.00 45 3 AMM200GAL17E4 데이터시트
SKM400GAL17E4 400 614 1700 1.92 157 180 443 2.00 130 AMM400GAL17E4 데이터시트
SKM100GAR17E4 100 164 1700 1.90 43 39 113 2.00 26 2 circuit AMM100GAR17E4 데이터시트
SKM200GAR17E4 200 321 1700 1.90 69 79 213 2.00 45 3 AMM200GAR17E4 데이터시트
SKM400GAR17E4 400 614 1700 1.92 157 180 443 2.00 130 AMM400GAR17E4 데이터시트
SKM75GB17E4 75 125 1700 1.93 30 29 88 2.00 21 2 circuit AMM75GB17E4 데이터시트
SKM100GB17E4 100 164 1700 1.90 43 39 113 2.00 26 AMM100GB17E4 데이터시트
SKM150GB17E4 150 248 1700 1.90 67 59 169 1.98 32 AMM150GB17E4 데이터시트
SKM150GB17E4G 150 242 1700 1.90 39 59 163 2.00 33 3 AMM150GB17E4G 데이터시트
SKM200GB17E4 200 321 1700 1.90 69 79 213 2.00 45 AMM200GB17E4 데이터시트
SKM300GB17E4 300 476 1700 1.91 88 121 314 2.00 77 AMM300GB17E4 데이터시트
IGBT 모듈 - 1700V - IGBT4 (트렌치)
SKM400GB17E4 400 614 1700 1.92 157 180 443 2.00 130 3 circuit AMM400GB17E4 데이터시트
SKM500GB17E4 500 780 1700 1.90 135 210 561 1.99 130 AMM500GB17E4 데이터시트
SKM400GM17E4 400 614 1700 1.92 157 180 443 2.00 130 3 circuit AMM400GM17E4 데이터시트
IGBT 모듈 - 1700V - IGBT4 하이 파워(트렌치)
SKM1400GB17P4 1400 2452 1700 1.84 644 581 2044 1.84 223 10 circuit AMM1400GB17P4 데이터시트
IGBT 모듈 - 1700V - 르네사스 8세대
SKM1000GAL17R8 1000 1574 1700 1.66 420 330 1449 1.78 160 10 circuit AMM1000GAL17R8 데이터시트
SKM1400GAL17R8 1400 2337 1700 1.63 645 482 1874 1.84 236 AMM1400GAL17R8 데이터시트
SKM1000GAR17R8 1000 1574 1700 1.66 415 345 1449 1.78 185 10 circuit AMM1000GAR17R8 데이터시트
SKM1400GAR17R8 1400 2337 1700 1.63 632 496 1874 1.84 269 AMM1400GAR17R8 데이터시트
SKM1000GB17R8 1000 1574 1700 1.66 465 332 1449 1.78 159 10 circuit AMM1000GB17R8 데이터시트
SKM1400GB17R8 1400 2337 1700 1.63 866 495 1874 1.84 253 AMM1400GB17R8 데이터시트

IGBT 모듈용 부품 번호 안내서:

A M M 300 GA 12 E 4
A – brand AS ENERGITM
M – 제품 그룹: 모듈.
M – 반도체 유형: IGBT 모듈.
300 – 공칭 콜렉터 전류 ICnom, Amp.
GA – 내부 연결 토폴로지.
12 – 콜렉터-이미터 전압 클래스 VCES / 100.
E – IGBT 칩 특성:
P – IFX, 소프트 스위칭 트렌치 IGBT
E – IFX, 소프트 스위칭 트렌치스톱 IGBT, 중간 전력 칩
R – RENESAS, H형, 트렌치 IGBT
4 – 내부 참조 번호(예: 4 = IGBT 4th 세대).

IGBT 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

양호한 열 접촉을 보장하고 데이터시트에 지정된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.

방열판에 장착

베이스 플레이트의 불필요한 변형과 장력을 방지하기 위해 방열판은 충분히 단단해야 하며 조립 및 운송 중에 뒤틀림이 없어야 합니다.

IGBT 모듈은 일치하는 방열판 영역에 배치한 다음 모든 장착 나사를 권장 나사 장착 순서에 따라 지정된 장착 토크로 균일하게 조여야 합니다.

IGBT 모듈을 장착할 때는 강철 나사 M5와 적절한 와셔 및 스프링 잠금 와셔 또는 조합 나사를 함께 사용하는 것이 좋습니다. 데이터시트 토크 값에 명시된 값을 준수해야 합니다.

미리 토크를 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

나사는 지정된 토크 값에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.

icon AS ENERGI를 선택하는 이유TM

  • 반도체 실리콘 칩 생산을 포함한 자체 생산 시설
  • 유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
  • 반도체 산업에서 20년 이상의 경험
  • 50개 이상의 국가에서 신뢰받는 고객
  • 10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
  • 다른 제조사의 제품에 대한 대체품을 생산
  • 보증된 인증 품질, 운영 보증 기간 - 2년



품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

Certificates

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

테스트 보고서

파트너십 지역

AS ENERGITM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

지리

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

물류

AS ENERGITM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.

주요 제품:



Tags: IGBT 모듈, 모듈 SKM, igbt 모듈 데이터 시트, 사양, 회로, 인증서, 제조, 전력 모듈 공장 제조업체, 정류기, igbt 모듈 인버터의 기술 사양, igbt 모듈 가격표, 주문



Selected Products:

Home / 제품 / IGBT 모듈 SKM 세미크론
^
