(EN)중전류 스터드 사이리스터 쿠바라 라미나 대체품
중간 전류 사이리스터는 중간 전류 응용 프로그램과 시리즈 작동에 최적화되어 있습니다. 전류가 증가함에 따라 스위칭 손실과 차단 시간이 증가하여 선형 주파수 응용 프로그램에서는 중요해집니다. 분산 게이트 아키텍처는 전압, 전류 및 di/dt의 넓은 범위에서 우수한 스위칭 성능을 보장합니다.

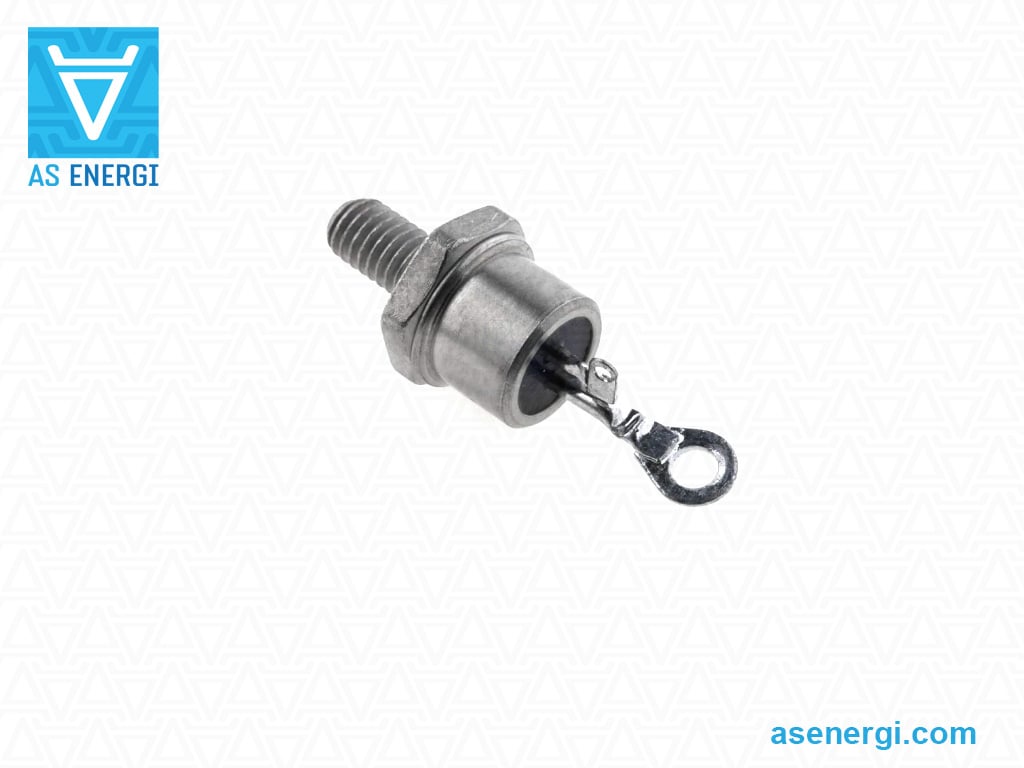

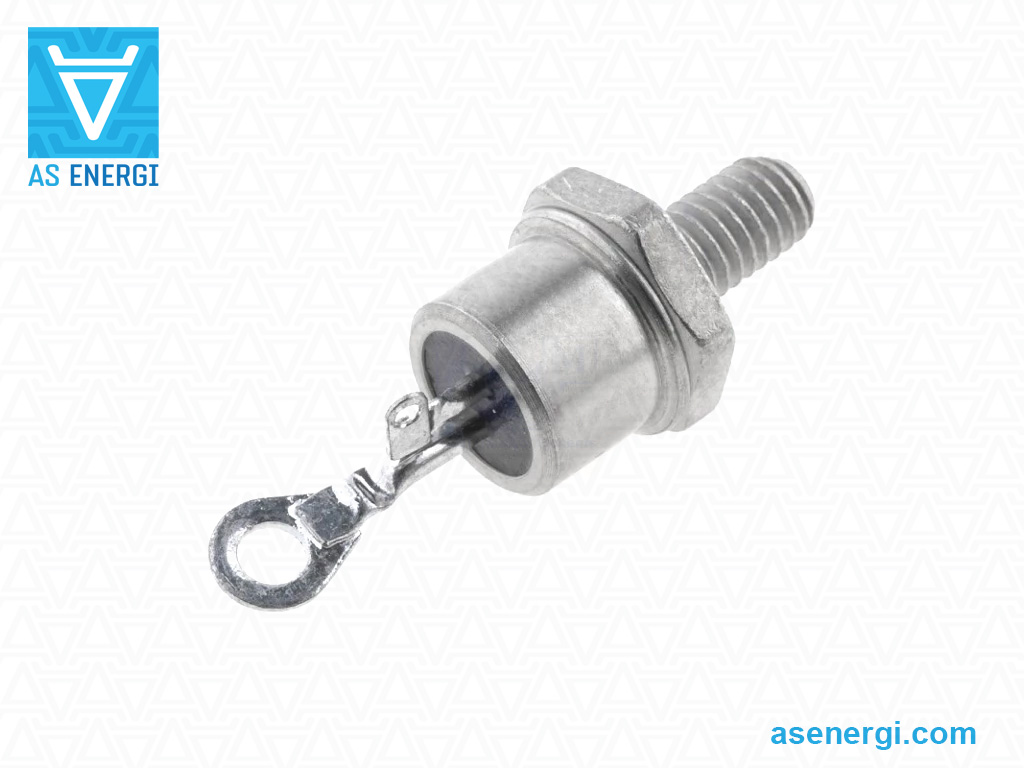

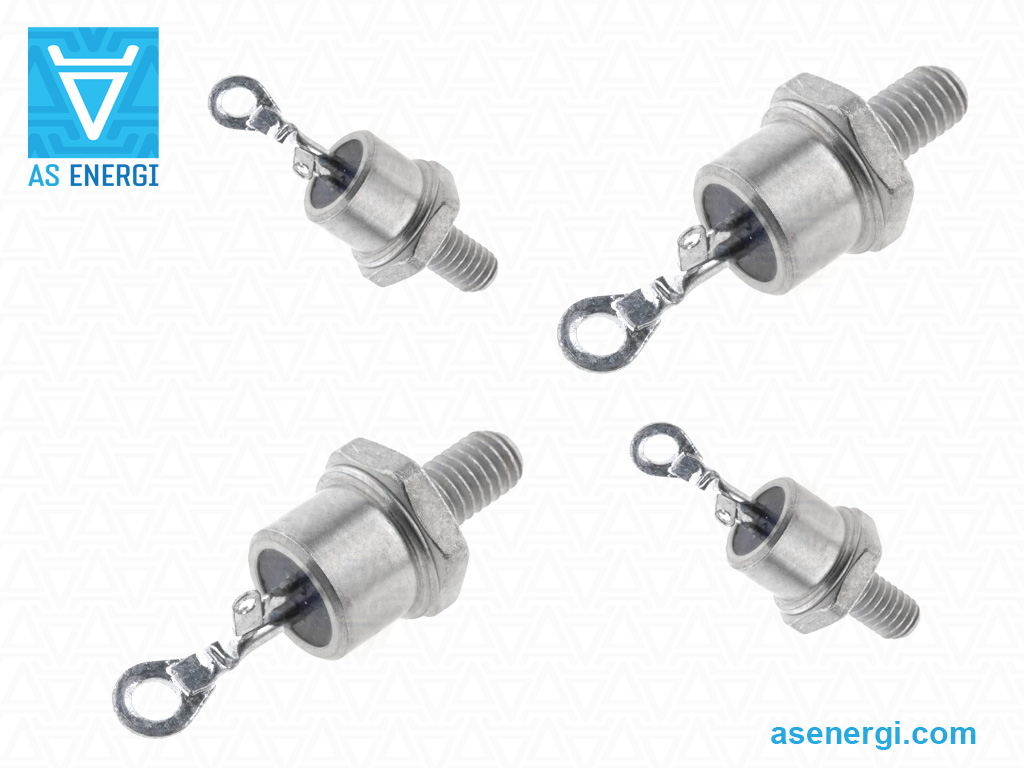

스튜드 사이리스터 A-TSM AS ENERGITM는 대체, 아날로그, 중간 전류 사이리스터 Kubara Lamina의 대체품입니다.
"스튜드 장치용 공냉식 히트싱크 O 시리즈"도 주문 가능합니다.
사이리스터의 수명은 전도 손실, 교류 손실 및 차단 시간을 최적화하여 선형 주파수에서 400Hz까지 최대 전력 처리가 가능하도록 설계되었습니다. 이는 장치의 직렬 또는 병렬 연결이 필요할 때도 중요한 이점을 제공합니다.
특징: 사이리스터는 스튜드 디자인으로 공급됩니다. 사이리스터의 바닥은 애노드이며, 긴 강철 리드는 캐소드, 짧은 강철 리드는 제어 전극(게이트)입니다. 사이리스터는 DC 및 AC 전력 회로와 반도체 전력 변환기에서 사용됩니다.
AS ENERGITM 사이리스터는 다음과 같은 특징을 가지고 있습니다: 낮은 정적 및 동적 손실, 높은 VDRM/VRRM 값, 다양한 산업에서 장치 사용 경험, 100V에서 9000V까지의 전압 범위 및 10A에서 15000A까지의 전류 범위, 높은 열 및 전기 사이클에 대한 저항, 자연 또는 강제 공기 냉각.
당사는 구매일로부터 2년 동안 사이리스터에 대해 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요에 따라 기술 여권 및 적합성 인증서를 제공합니다.
중전류 사이리스터의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
중전류 사이리스터 쿠바라 라미나 및 교체품의 일반 사양
| 유형 |
ITAV/IFAV (TC) |
VRRM/VDRM |
ITSM IFSM |
I2t | VT(TO) | rT | Tvj max |
Rth(j-c) |
W | 패키지 | 대체 AS ENERGITM |
데이터시트 |
| A (ºC) | V | A | kA2·s | V | mΩ | ºC | ºC/W | g | type | |||

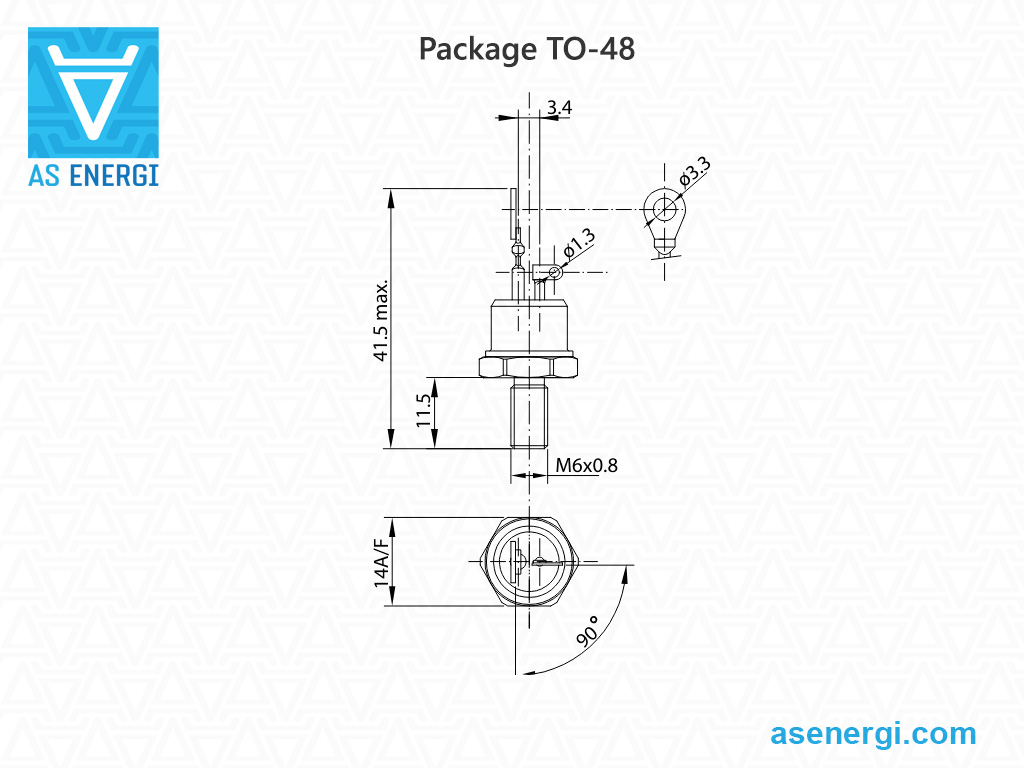

| T32-16-02 | 16 (90) | 200 | 300 | 0.45 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-16-02 |  |
| T32-16-04 | 16 (90) | 400 | 300 | 0.45 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-16-04 | |
| T32-16-08 | 16 (90) | 800 | 300 | 0.45 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-16-08 | |
| T32-16-10 | 16 (90) | 1000 | 300 | 0.45 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-16-10 | |
| T32-16-12 | 16 (90) | 1200 | 300 | 0.45 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-16-12 | |
| T32-16-14 | 16 (90) | 1400 | 300 | 0.45 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-16-14 | |
| T32-20-04 | 20 (85) | 400 | 350 | 0.62 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-20-04 | |
| T32-20-06 | 20 (85) | 600 | 350 | 0.62 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-20-06 | |
| T32-20-08 | 20 (85) | 800 | 350 | 0.62 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-20-08 | |
| T32-20-10 | 20 (85) | 1000 | 350 | 0.62 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-20-10 | |
| T32-20-12 | 20 (85) | 1200 | 350 | 0.62 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-20-12 | |
| T32-20-14 | 20 (85) | 1400 | 350 | 0.62 | 1.15 | 19 | 125 | 1.0 | 14 | TO-48 | A-TSM32-20-14 | |
| T32-25-04 | 25 (80) | 400 | 350 | 0.62 | 1.15 | 8 | 125 | 1.0 | 14 | TO-48 | A-TSM32-25-04 | |
| T32-25-06 | 25 (80) | 600 | 350 | 0.62 | 1.15 | 8 | 125 | 1.0 | 14 | TO-48 | A-TSM32-25-06 | |
| T32-25-08 | 25 (80) | 800 | 350 | 0.62 | 1.15 | 8 | 125 | 1.0 | 14 | TO-48 | A-TSM32-25-08 | |
| T32-25-10 | 25 (80) | 1000 | 350 | 0.62 | 1.15 | 8 | 125 | 1.0 | 14 | TO-48 | A-TSM32-25-10 | |
| T32-25-12 | 25 (80) | 1200 | 350 | 0.62 | 1.15 | 8 | 125 | 1.0 | 14 | TO-48 | A-TSM32-25-12 | |
| T32-25-14 | 25 (80) | 1400 | 350 | 0.62 | 1.15 | 8 | 125 | 1.0 | 14 | TO-48 | A-TSM32-25-14 | |
중간 전류 사이리스터용 부품 번호 안내서:
| A | – | TSM | 3 | 2 | – | 25 | – | 06 |
| A | – |  AS ENERGITM |
| TSM | – | 제품 그룹: 중간 전류 사이리스터. |
| 3 | – | 요소 크기 코드. |
| 2 | – | 케이스 유형 코드: 1 – 스터드 베이스, 세라믹 하우징 2 – 스터드 베이스, 유리-금속 하우징 3,5 – 세라믹, 하키 퍽 케이스 4 – 평평한 베이스, 세라믹 하우징 6 – 평평한 베이스, 유리-금속 하우징 |
| 25 | – | 개방 상태의 평균 전류 IT(AV), Amp. |
| 06 | – | 전압 등급 VRRM / 100. |
고전력 반도체 AS ENERGITM
저희 회사는 다양한 종류의 고전력 반도체(전력 티리스터, 모듈, 정류 다이오드, 아발란치 다이오드, 로터 다이오드, 용접 다이오드, 트라이액 등)를 제조하고 판매합니다. 이 반도체는 최대 15000A의 전류와 9000V의 전압을 지원하며, 이에 맞는 공냉 및 수냉 방열판도 함께 제공합니다.
고객님은 반도체 장치를 다양한 수량으로 구매하실 수 있으며, 대량 주문 시 가격이 낮아집니다. 저희는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.
전력 티리스터, 다이오드, 모듈 구매에 관한 문의는 이메일로 보내주시기 바랍니다:
그럼 배송에 대한 상업적인 제안을 제공해드리겠습니다.
대량 주문 시 개별 가격을 제공해드립니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
스터드 마운트 사이리스터의 설치 권장 사항:
티리스터와 쿨러의 접촉면 사이에서 열 전달과 전기 접촉의 신뢰성은 적절한 토크에 의해 보장됩니다.
조립 전에 접촉면에 대해 시각적 검사 (1)를 수행하고 알콜에 적신 천으로 닦아주세요 (2) (톨루엔, 가솔린, 아세톤 사용).
열 전달 성능을 개선하기 위해 조립 전 실리콘 열전도성 페이스트를 얇은 층으로 도포하는 것이 권장되며, 이는 설치를 위한 필수 조건은 아닙니다. (3)
설치 후, 패스너(너트와 와셔)는 부식 방지를 위해 추가적으로 고정해야 합니다.
전력 티리스터에 대한 팁 및 권장 사항:
전력 티리스터는 모든 매개변수에서 한계 부하로 장시간 운전해서는 안 됩니다. 이 경우, 안전 계수는 장치의 필요한 신뢰성 수준에 의해 결정됩니다.
고장 난 전력 티리스터는 교체되는 티리스터와 동일한 매개변수를 가진 티리스터로 교체해야 합니다.
주변 온도가 높은 환경에서 작동할 때는 슈퍼쿨링이 필요합니다.
적절한 열 방출을 보장하기 위해 전력 티리스터와 쿨러의 주기적인 청소를 권장합니다.
병렬로 연결된 전력 티리스터 간의 전류 균등을 위해 유도성 전류 분배기(종종 비틀린 토로이드 와이어)를 사용해야 합니다. 가장 일반적인 연결 방법은 폐회로, 공통 코일 회로 또는 전력 티리스터입니다. 이 경우 전류 분배기의 효율성은 자성 와이어의 단면적에 의해 결정됩니다.
전력 티리스터를 직렬로 연결할 때 전압 불균형을 방지하려면 각 티리스터에 병렬로 연결된 션트 저항기를 사용해야 합니다. 일시적인 조건에서 전압 균등화는 각 티리스터에 병렬로 커패시터를 연결하여 이루어집니다.
작동 중 고전압 상태의 전력 티리스터를 절대로 만져서는 안 됩니다.
AS ENERGI를 선택하는 이유TM
- 반도체 실리콘 칩 생산을 포함한 자체 생산 시설
- 유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
- 반도체 산업에서 20년 이상의 경험
- 50개 이상의 국가에서 신뢰받는 고객
- 10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
- 다른 제조사의 제품에 대한 대체품을 생산
- 보증된 인증 품질, 운영 보증 기간 - 2년
품질 보증
당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.
각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.
파트너십 지역
AS ENERGITM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.
물류 및 배송
당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.
AS ENERGITM 반도체 제조
당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.
전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
