다이오드 모듈 비쉐이 교체

다이오드 모듈 은 반도체(다이오드-다이오드 및 단일 다이오드 유형)의 이중 또는 단일 토폴로지를 가진 모놀리식 설계입니다. 최대 600A의 부하와 최대 3000V의 역 펄스 전압을 가진 DC 및 AC 회로에 사용됩니다.

다이오드 모듈 ASMD AS ENERGI^TM는 다이오드 모듈 Vishay Semiconductors의 대체품, 동급 및 대체 반도체 장치입니다.

다이오드 모듈은 표준 산업용 케이스에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.

이 모듈은 비용 및 성능에 최적화된 애플리케이션의 특정 요구 사항을 충족하는 고신뢰성 압력 접촉으로 설계 및 조립되었습니다.

다이오드 모듈은 전력 및 제어 장치, 전기 드라이브, 전력 조정기, AC 조정기, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며 AC 컨버터용 정류기로도 사용됩니다.

TI의 전원 모듈은 거의 모든 위상 제어 또는 정류기 애플리케이션을 위한 여러 듀얼 및 단일 디바이스 토폴로지로 제공됩니다.

당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

다이오드 모듈 비쉐이 및 대체품의 일반 사양

유형	I_F(AV)M (T_C,°C)	V_RRM V_DRM	I_FSM	I²t	V_T0	r_T	T_{vj max}	R_th(j-c)	W	패키지, 치수 L×B×H	교체 AS ENERGI^TM	데이터 시트
유형	A	V	A	kA²·s	V	mΩ	ºC	K/W	g	mm	교체 AS ENERGI^TM	PDF

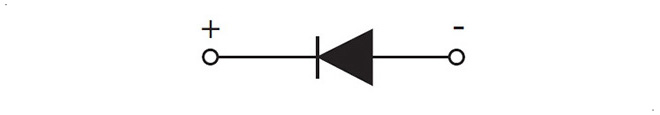

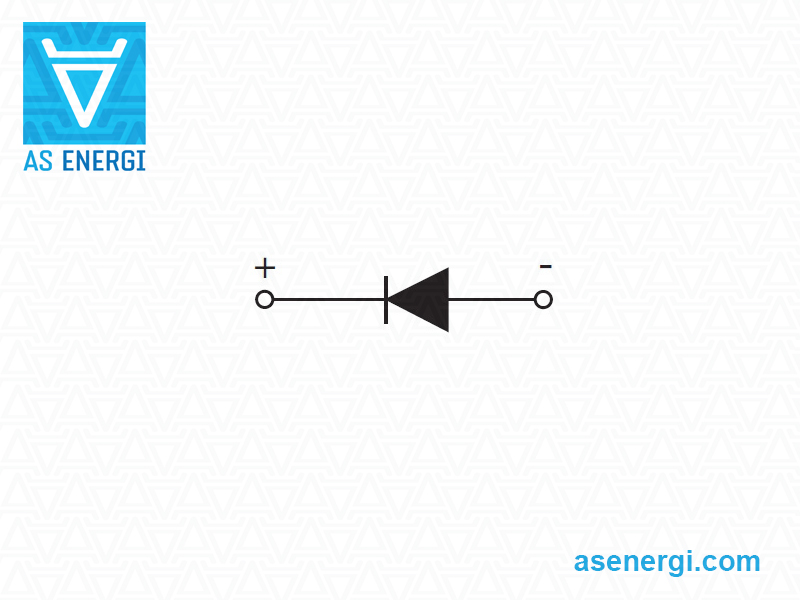

VS-T20HF220 - 단일 다이오드
VS-T20HF220	20 (85)	2200	31	1.015	0.89	6.7	150	0.29	54	D-55 41х27х26	ASMDT20HF220
VS-T40HF - 단일 다이오드
VS-T40HF10	40 (85)	100	570	1.63	0.84	3.1	150	0.12	54	D-55 41х27х26	ASMDT40HF10
VS-T40HF20		200									ASMDT40HF20
VS-T40HF40		400									ASMDT40HF40
VS-T40HF60		600									ASMDT40HF60
VS-T40HF80		800									ASMDT40HF80
VS-T40HF100		1000									ASMDT40HF100
VS-T40HF120		1200									ASMDT40HF120
VS-VSKD56 - 하프 브리지
VS-VSKD56/04	60 (114)	400	1300	8.44	0.86	3.43	150	0.115	75	ADD-A-PAK 92х23х30	ASMDKD56/04
VS-VSKD56/06		600									ASMDKD56/06
VS-VSKD56/08		800									ASMDKD56/08
VS-VSKD56/10		1000									ASMDKD56/10
VS-VSKD56/12		1200									ASMDKD56/12
VS-VSKD56/14		1400									ASMDKD56/14
VS-VSKD56/16		1600									ASMDKD56/16
VS-VSKE56 - 단일 다이오드
VS-VSKE56/04	60 (114)	400	1300	8.44	0.86	3.43	150	0.115	75	ADD-A-PAK 92х23х30	ASMDKE56/04
VS-VSKE56/06		600									ASMDKE56/06
VS-VSKE56/08		800									ASMDKE56/08
VS-VSKE56/10		1000									ASMDKE56/10
VS-VSKE56/12		1200									ASMDKE56/12
VS-VSKE56/14		1400									ASMDKE56/14
VS-VSKE56/16		1600									ASMDKE56/16

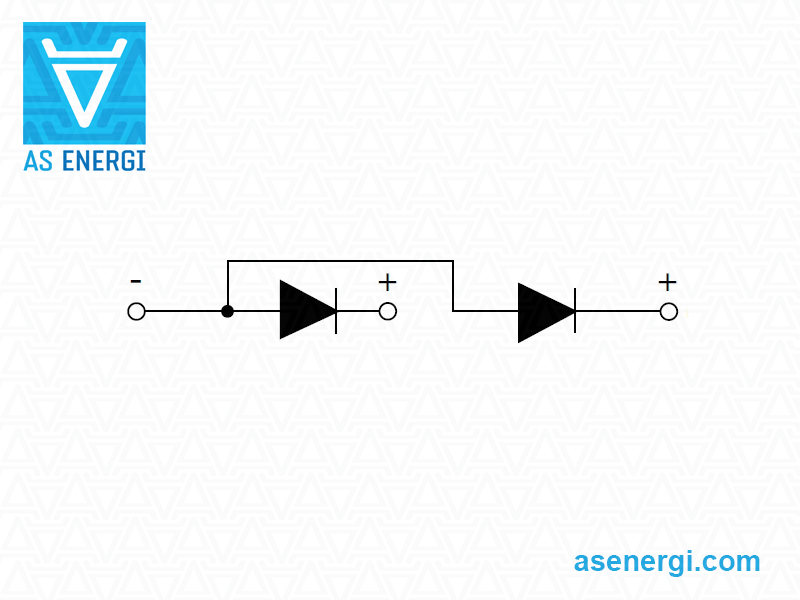

VS-VSKJ56 - 공통 양극
VS-VSKJ56/04	60 (114)	400	1300	8.44	0.86	3.43	150	0.115	75	ADD-A-PAK 92х23х30	ASMDKJ56/04
VS-VSKJ56/06		600									ASMDKJ56/06
VS-VSKJ56/08		800									ASMDKJ56/08
VS-VSKJ56/10		1000									ASMDKJ56/10
VS-VSKJ56/12		1200									ASMDKJ56/12
VS-VSKJ56/14		1400									ASMDKJ56/14
VS-VSKJ56/16		1600									ASMDKJ56/16

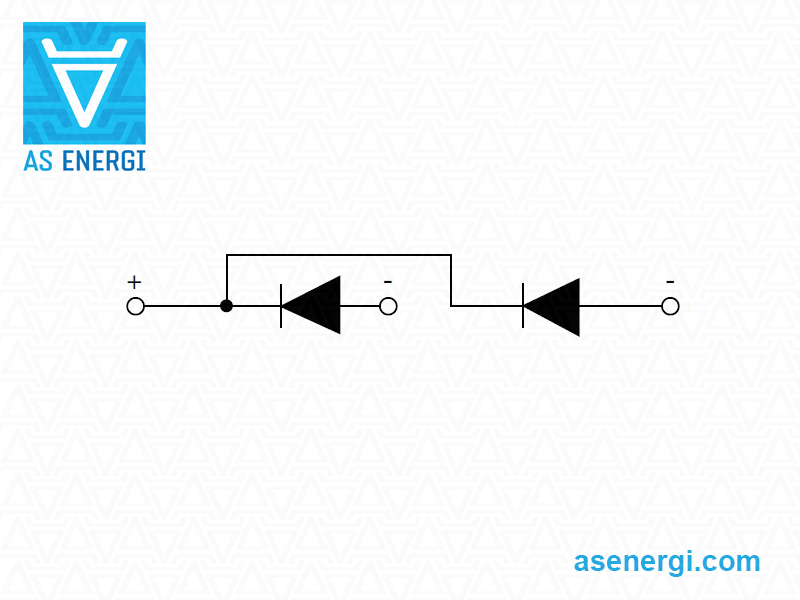

VS-VSKC56 - 공통 음극
VS-VSKC56/04	60 (114)	400	1300	8.44	0.86	3.43	150	0.115	75	ADD-A-PAK 92х23х30	ASMDKC56/04
VS-VSKC56/06		600									ASMDKC56/06
VS-VSKC56/08		800									ASMDKC56/08
VS-VSKC56/10		1000									ASMDKC56/10
VS-VSKC56/12		1200									ASMDKC56/12
VS-VSKC56/14		1400									ASMDKC56/14
VS-VSKC56/16		1600									ASMDKC56/16
VS-T70HF - 단일 다이오드
VS-T70HF10	70 (85)	100	1200	7.1	0.95	1.7	150	0.09	54	D-55 41х27х26	ASMDT70HF10
VS-T70HF20		200									ASMDT70HF20
VS-T70HF40		400									ASMDT70HF40
VS-T70HF60		600									ASMDT70HF60
VS-T70HF80		800									ASMDT70HF80
VS-T70HF100		1000									ASMDT70HF100
VS-T70HF120		1200									ASMDT70HF120
VS-VSKD71 - 하프 브리지
VS-VSKD71/04	80 (110)	400	1500	11.25	0.83	2.89	150	0.075	75	ADD-A-PAK 92х23х30	ASMDKD71/04
VS-VSKD71/06		600									ASMDKD71/06
VS-VSKD71/08		800									ASMDKD71/08
VS-VSKD71/10		1000									ASMDKD71/10
VS-VSKD71/12		1200									ASMDKD71/12
VS-VSKD71/14		1400									ASMDKD71/14
VS-VSKD71/16		1600									ASMDKD71/16
VS-VSKE71 - 단일 다이오드
VS-VSKE71/04	80 (110)	400	1500	11.25	0.83	2.89	150	0.075	75	ADD-A-PAK 92х23х30	ASMDKE71/04
VS-VSKE71/06		600									ASMDKE71/06
VS-VSKE71/08		800									ASMDKE71/08
VS-VSKE71/10		1000									ASMDKE71/10
VS-VSKE71/12		1200									ASMDKE71/12
VS-VSKE71/14		1400									ASMDKE71/14
VS-VSKE71/16		1600									ASMDKE71/16
VS-VSKJ71 - 공통 양극
VS-VSKJ71/04	80 (110)	400	1500	11.25	0.83	2.89	150	0.075	75	ADD-A-PAK 92х23х30	ASMDKJ71/04
VS-VSKJ71/06		600									ASMDKJ71/06
VS-VSKJ71/08		800									ASMDKJ71/08
VS-VSKJ71/10		1000									ASMDKJ71/10
VS-VSKJ71/12		1200									ASMDKJ71/12
VS-VSKJ71/14		1400									ASMDKJ71/14
VS-VSKJ71/16		1600									ASMDKJ71/16
VS-VSKC71 - 공통 음극
VS-VSKC71/04	80 (110)	400	1500	11.25	0.83	2.89	150	0.075	75	ADD-A-PAK 92х23х30	ASMDKC71/04
VS-VSKC71/06		600									ASMDKC71/06
VS-VSKC71/08		800									ASMDKC71/08
VS-VSKC71/10		1000									ASMDKC71/10
VS-VSKC71/12		1200									ASMDKC71/12
VS-VSKC71/14		1400									ASMDKC71/14
VS-VSKC71/16		1600									ASMDKC71/16
VS-T85HF - 단일 다이오드
VS-T85HF10	85 (85)	100	1700	14.5	0.90	1.08	150	0.08	54	D-55 41х27х26	ASMDT85HF10
VS-T85HF20		200									ASMDT85HF20
VS-T85HF40		400									ASMDT85HF40
VS-T85HF60		600									ASMDT85HF60
VS-T85HF80		800									ASMDT85HF80
VS-T85HF100		1000									ASMDT85HF100
VS-T85HF120		1200									ASMDT85HF120
VS-VSKD91 - 하프 브리지
VS-VSKD91/04	100 (112)	400	2020	20.41	0.89	2.05	150	0.057	75	ADD-A-PAK 92х23х30	ASMDKD91/04
VS-VSKD91/06		600									ASMDKD91/06
VS-VSKD91/08		800									ASMDKD91/08
VS-VSKD91/10		1000									ASMDKD91/10
VS-VSKD91/12		1200									ASMDKD91/12
VS-VSKD91/14		1400									ASMDKD91/14
VS-VSKD91/16		1600									ASMDKD91/16
VS-VSKE91 - 단일 다이오드
VS-VSKE91/04	100 (112)	400	2020	20.41	0.89	2.05	150	0.057	75	ADD-A-PAK 92х23х30	ASMDKE91/04
VS-VSKE91/06		600									ASMDKE91/06
VS-VSKE91/08		800									ASMDKE91/08
VS-VSKE91/10		1000									ASMDKE91/10
VS-VSKE91/12		1200									ASMDKE91/12
VS-VSKE91/14		1400									ASMDKE91/14
VS-VSKE91/16		1600									ASMDKE91/16
VS-VSKJ91 - 공통 양극
VS-VSKJ91/04	100 (112)	400	2020	20.41	0.89	2.05	150	0.057	75	ADD-A-PAK 92х23х30	ASMDKJ91/04
VS-VSKJ91/06		600									ASMDKJ91/06
VS-VSKJ91/08		800									ASMDKJ91/08
VS-VSKJ91/10		1000									ASMDKJ91/10
VS-VSKJ91/12		1200									ASMDKJ91/12
VS-VSKJ91/14		1400									ASMDKJ91/14
VS-VSKJ91/16		1600									ASMDKJ91/16
VS-VSKC91 - 공통 음극
VS-VSKC91/04	100 (112)	400	2020	20.41	0.89	2.05	150	0.057	75	ADD-A-PAK 92х23х30	ASMDKC91/04
VS-VSKC91/06		600									ASMDKC91/06
VS-VSKC91/08		800									ASMDKC91/08
VS-VSKC91/10		1000									ASMDKC91/10
VS-VSKC91/12		1200									ASMDKC91/12
VS-VSKC91/14		1400									ASMDKC91/14
VS-VSKC91/16		1600									ASMDKC91/16
VS-T110HF - 단일 다이오드
VS-T110HF10	110 (85)	100	2000	20.5	0.86	1.12	150	0.05	54	D-55 41х27х26	ASMDT110HF10
VS-T110HF20		200									ASMDT110HF20
VS-T110HF40		400									ASMDT110HF40
VS-T110HF60		600									ASMDT110HF60
VS-T110HF80		800									ASMDT110HF80
VS-T110HF100		1000									ASMDT110HF100
VS-T110HF120		1200									ASMDT110HF120
VS-VSKD166 - 하프 브리지
VS-VSKD166/04PBF	166 (100)	400	4000	80	0.88	1.26	150	0.025	200	INT-A-PAK 94х35х37	ASMDKD166/04PBF
VS-VSKD166/08PBF		800									ASMDKD166/08PBF
VS-VSKD166/12PBF		1200									ASMDKD166/12PBF
VS-VSKD166/14PBF		1400									ASMDKD166/14PBF
VS-VSKD166/16PBF		1600									ASMDKD166/16PBF
VS-VSKC166 - 공통 음극
VS-VSKC166/04PBF	166 (100)	400	4000	80	0.88	1.26	150	0.025	200	INT-A-PAK 94х35х37	ASMDKC166/04PBF
VS-VSKC166/08PBF		800									ASMDKC166/08PBF
VS-VSKC166/12PBF		1200									ASMDKC166/12PBF
VS-VSKC166/14PBF		1400									ASMDKC166/14PBF
VS-VSKC166/16PBF		1600									ASMDKC166/16PBF
VS-VSKJ166 - 공통 양극
VS-VSKJ166/04PBF	166 (100)	400	4000	80	0.88	1.26	150	0.025	200	INT-A-PAK 94х35х37	ASMDKJ166/04PBF
VS-VSKJ166/08PBF		800									ASMDKJ166/08PBF
VS-VSKJ166/12PBF		1200									ASMDKJ166/12PBF
VS-VSKJ166/14PBF		1400									ASMDKJ166/14PBF
VS-VSKJ166/16PBF		1600									ASMDKJ166/16PBF
VS-VSKE166 - 단일 다이오드
VS-VSKE166/04PBF	166 (100)	400	4000	80	0.88	1.26	150	0.025	200	INT-A-PAK 94х35х37	ASMDKE166/04PBF
VS-VSKE166/08PBF		800									ASMDKE166/08PBF
VS-VSKE166/12PBF		1200									ASMDKE166/12PBF
VS-VSKE166/14PBF		1400									ASMDKE166/14PBF
VS-VSKE166/16PBF		1600									ASMDKE166/16PBF
VS-VSKD196 - 하프 브리지
VS-VSKD196/04PBF	195 (100)	400	4750	113	0.78	1.2	150	0.016	200	INT-A-PAK 94х35х37	ASMDKD196/04PBF
VS-VSKD196/08PBF		800									ASMDKD196/08PBF
VS-VSKD196/12PBF		1200									ASMDKD196/12PBF
VS-VSKD196/14PBF		1400									ASMDKD196/14PBF
VS-VSKD196/16PBF		1600									ASMDKD196/16PBF
VS-VSKC196 - 공통 음극
VS-VSKC196/04PBF	195 (100)	400	4750	113	0.78	1.2	150	0.016	200	INT-A-PAK 94х35х37	ASMDKC196/04PBF
VS-VSKC196/08PBF		800									ASMDKC196/08PBF
VS-VSKC196/12PBF		1200									ASMDKC196/12PBF
VS-VSKC196/14PBF		1400									ASMDKC196/14PBF
VS-VSKC196/16PBF		1600									ASMDKC196/16PBF
VS-VSKJ196 - 공통 양극
VS-VSKJ196/04PBF	195 (100)	400	4750	113	0.78	1.2	150	0.016	200	INT-A-PAK 94х35х37	ASMDKJ196/04PBF
VS-VSKJ196/08PBF		800									ASMDKJ196/08PBF
VS-VSKJ196/12PBF		1200									ASMDKJ196/12PBF
VS-VSKJ196/14PBF		1400									ASMDKJ196/14PBF
VS-VSKJ196/16PBF		1600									ASMDKJ196/16PBF
VS-VSKE196 - 단일 다이오드
VS-VSKE196/04PBF	195 (100)	400	4750	113	0.78	1.2	150	0.016	200	INT-A-PAK 94х35х37	ASMDKE196/04PBF
VS-VSKE196/08PBF		800									ASMDKE196/08PBF
VS-VSKE196/12PBF		1200									ASMDKE196/12PBF
VS-VSKE196/14PBF		1400									ASMDKE196/14PBF
VS-VSKE196/16PBF		1600									ASMDKE196/16PBF
VS-VSKD236 - 하프 브리지
VS-VSKD236/04PBF	230 (100)	400	5500	151	0.83	1.07	150	0.009	200	INT-A-PAK 94х35х37	ASMDKD236/04PBF
VS-VSKD236/08PBF		800									ASMDKD236/08PBF
VS-VSKD236/12PBF		1200									ASMDKD236/12PBF
VS-VSKD236/14PBF		1400									ASMDKD236/14PBF
VS-VSKD236/16PBF		1600									ASMDKD236/16PBF
VS-VSKC236 - 공통 음극
VS-VSKC236/04PBF	230 (100)	400	5500	151	0.83	1.07	150	0.009	200	INT-A-PAK 94х35х37	ASMDKC236/04PBF
VS-VSKC236/08PBF		800									ASMDKC236/08PBF
VS-VSKC236/12PBF		1200									ASMDKC236/12PBF
VS-VSKC236/14PBF		1400									ASMDKC236/14PBF
VS-VSKC236/16PBF		1600									ASMDKC236/16PBF
VS-VSKJ236 - 공통 양극
VS-VSKJ236/04PBF	230 (100)	400	5500	151	0.83	1.07	150	0.009	200	INT-A-PAK 94х35х37	ASMDKJ236/04PBF
VS-VSKJ236/08PBF		800									ASMDKJ236/08PBF
VS-VSKJ236/12PBF		1200									ASMDKJ236/12PBF
VS-VSKJ236/14PBF		1400									ASMDKJ236/14PBF
VS-VSKJ236/16PBF		1600									ASMDKJ236/16PBF
VS-VSKE236 - 단일 다이오드
VS-VSKE236/04PBF	230 (100)	400	5500	151	0.83	1.07	150	0.009	200	INT-A-PAK 94х35х37	ASMDKE236/04PBF
VS-VSKE236/08PBF		800									ASMDKE236/08PBF
VS-VSKE236/12PBF		1200									ASMDKE236/12PBF
VS-VSKE236/14PBF		1400									ASMDKE236/14PBF
VS-VSKE236/16PBF		1600									ASMDKE236/16PBF
VS-VSKD250 - 하프 브리지
VS-VSKD250-08PBF	250 (100)	800	7015	246	0.92	0.49	150	0.009	800	MAGN-A-PAK 115x50x52	ASMDKD250-08PBF
VS-VSKD250-12PBF		1200									ASMDKD250-12PBFF
VS-VSKD250-16PBF		1600									ASMDKD250-16PBF
VS-VSKD250-20PBF		2000									ASMDKD250-20PBF
VS-VSKC250 - 공통 음극
VS-VSKC250-08PBF	250 (100)	800	7015	246	0.92	0.49	150	0.009	800	MAGN-A-PAK 115x50x52	ASMDKC250-08PBF
VS-VSKC250-12PBF		1200									ASMDKC250-12PBFF
VS-VSKC250-16PBF		1600									ASMDKC250-16PBF
VS-VSKC250-20PBF		2000									ASMDKC250-20PBF
VS-VSKE250 - 단일 다이오드
VS-VSKE250-08PBF	250 (100)	800	7015	246	0.92	0.49	150	0.009	800	MAGN-A-PAK 115x50x52	ASMDKE250-08PBF
VS-VSKE250-12PBF		1200									ASMDKE250-12PBFF
VS-VSKE250-16PBF		1600									ASMDKE250-16PBF
VS-VSKE250-20PBF		2000									ASMDKE250-20PBF
VS-VSKD270 - 하프 브리지
VS-VSKD270-04PBF	270 (100)	400	8920	398	0.87	0.81	150	0.008	800	MAGN-A-PAK 115x50x52	ASMDKD270-04PBF
VS-VSKD270-08PBF		800									ASMDKD270-08PBF
VS-VSKD270-12PBF		1200									ASMDKD270-12PBF
VS-VSKD270-16PBF		1600									ASMDKD270-16PBF
VS-VSKD270-20PBF		2000									ASMDKD270-20PBF
VS-VSKD270-30PBF		3000									ASMDKD270-30PBF
VS-VSKE270 - 단일 다이오드
VS-VSKE270-04PBF	270 (100)	400	8920	398	0.87	0.81	150	0.008	800	MAGN-A-PAK 115x50x52	ASMDKE270-04PBF
VS-VSKE270-08PBF		800									ASMDKE270-08PBF
VS-VSKE270-12PBF		1200									ASMDKE270-12PBF
VS-VSKE270-16PBF		1600									ASMDKE270-16PBF
VS-VSKE270-20PBF		2000									ASMDKE270-20PBF
VS-VSKE270-30PBF		3000									ASMDKE270-30PBF
VS-VSKC270 - 공통 음극
VS-VSKC270-04PBF	270 (100)	400	8920	398	0.87	0.81	150	0.008	800	MAGN-A-PAK 115x50x52	ASMDKC270-04PBF
VS-VSKC270-08PBF		800									ASMDKC270-08PBF
VS-VSKC270-12PBF		1200									ASMDKC270-12PBF
VS-VSKC270-16PBF		1600									ASMDKC270-16PBF
VS-VSKC270-20PBF		2000									ASMDKC270-20PBF
VS-VSKC270-30PBF		3000									ASMDKC270-30PBF
VS-VSKD320 - 하프 브리지
VS-VSKD320-04PBF	320 (100)	400	10110	511	0.86	0.44	150	0.008	800	MAGN-A-PAK 115x50x52	ASMDKD320-04PBF
VS-VSKD320-08PBF		800									ASMDKD320-08PBF
VS-VSKD320-12PBF		1200									ASMDKD320-12PBF
VS-VSKD320-16PBF		1600									ASMDKD320-16PBF
VS-VSKD320-20PBF		2000									ASMDKD320-20PBF
VS-VSKC320 - 공통 음극
VS-VSKC320-04PBF	320 (100)	400	10110	511	0.86	0.44	150	0.008	800	MAGN-A-PAK 115x50x52	ASMDKC320-04PBF
VS-VSKC320-08PBF		800									ASMDKC320-08PBF
VS-VSKC320-12PBF		1200									ASMDKC320-12PBF
VS-VSKC320-16PBF		1600									ASMDKC320-16PBF
VS-VSKC320-20PBF		2000									ASMDKC320-20PBF
VS-VSKE320 - 단일 다이오드
VS-VSKE320-04PBF	320 (100)	400	10110	511	0.86	0.44	150	0.008	800	MAGN-A-PAK 115x50x52	ASMDKE320-04PBF
VS-VSKE320-08PBF		800									ASMDKE320-08PBF
VS-VSKE320-12PBF		1200									ASMDKE320-12PBF
VS-VSKE320-16PBF		1600									ASMDKE320-16PBF
VS-VSKE320-20PBF		2000									ASMDKE320-20PBF
VS-VSMD400 - 공통 양극
VS-VSMD400AW60	400 (133)	600	2500	31	0.85	1.36	175	0.041	68	TO-244 93x21x17.5	ASMDMD400AW60
VS-VSMD400 - 공통 음극
VS-VSMD400CW60	400 (133)	600	2500	31	0.85	1.36	175	0.041	68	TO-244 93x21x17.5	ASMDMD400CW60
VS-VSKD600 - 하프 브리지
VS-VSKD600-08PBF	600 (100)	800	19000	1805	0.77	0.25	150	0.009	1500	MAGN-A-PAK 149х60х52	ASMDKD600-08PBF
VS-VSKD600-12PBF		1200									ASMDKD600-12PBF
VS-VSKD600-16PBF		1600									ASMDKD600-16PBF
VS-VSKD600-20PBF		2000									ASMDKD600-20PBF

다이오드 모듈용 부품 번호 안내서:

AS	–	AS ENERGI^TM
MD	–	제품 그룹: 모듈 다이오드.
K	–	모듈 유형.
J	–	회로 토폴로지: 2개의 다이오드 공통 양극(양극-음극).
91	–	평균 순방향 전류: I_F(AV) 반올림, Amp.
12	–	전압 코드 x 100 = V_RRM.

표시 부분에 따른 회로도의 종류:

하프 브리지	공통 음극
D	C
공통 양극	단일 다이오드
J	E, HF

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.

방열판 M_S에 대한 장착 토크

전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.

미리 토크를 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.

설치 순서 예시

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
