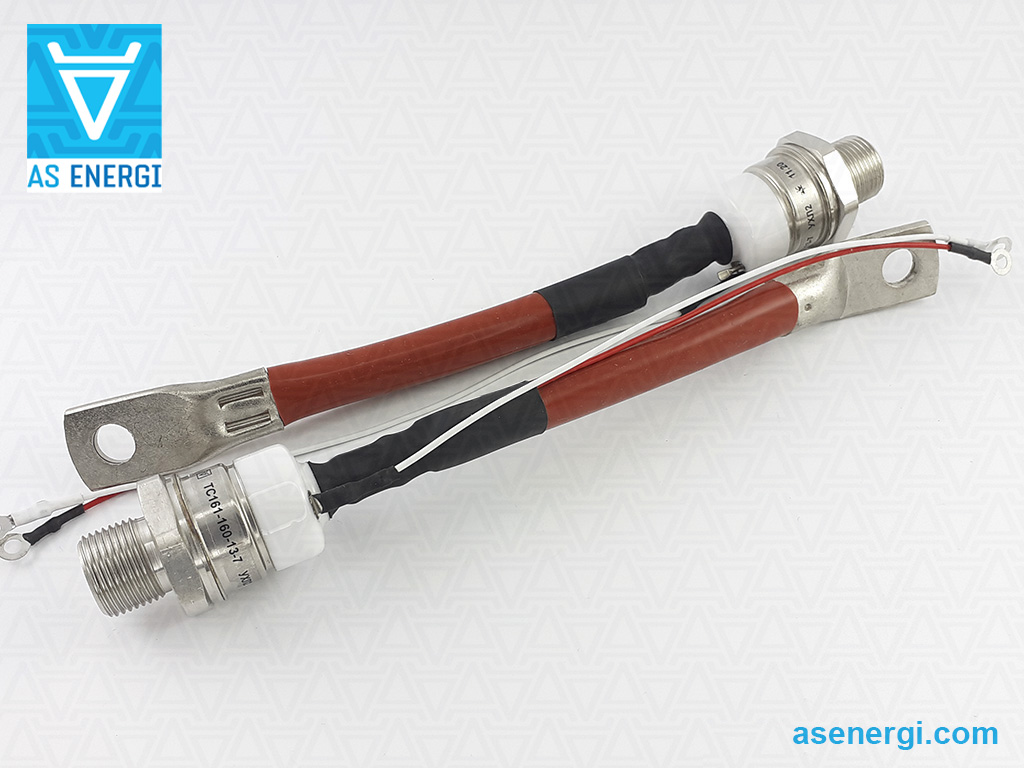

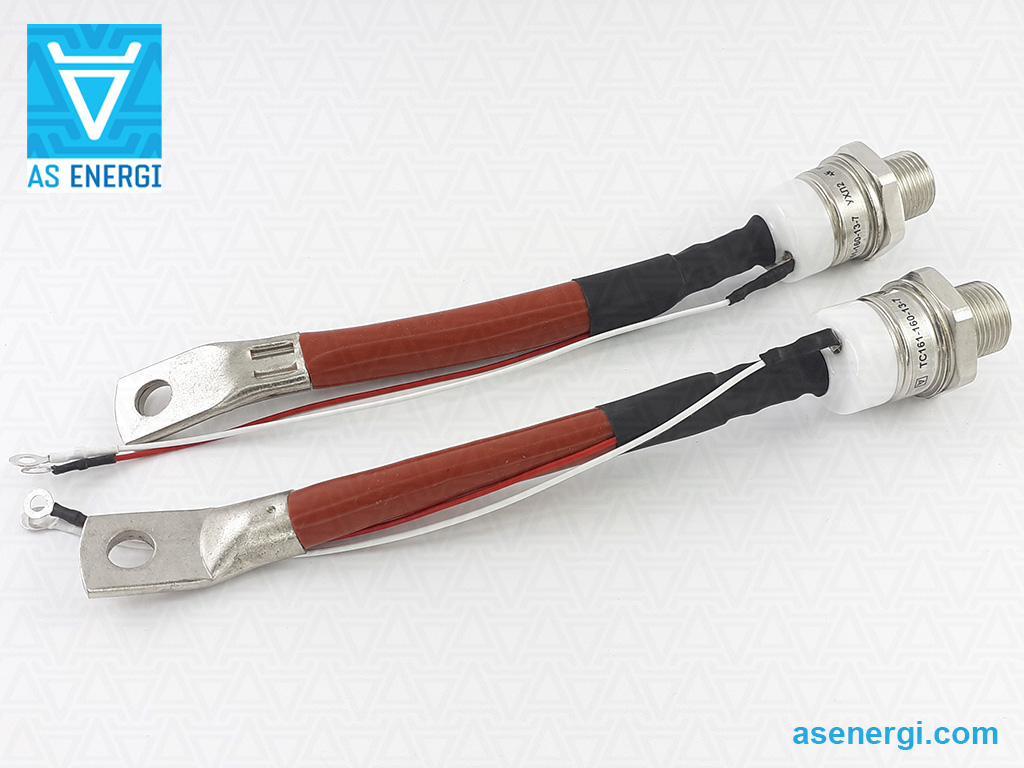

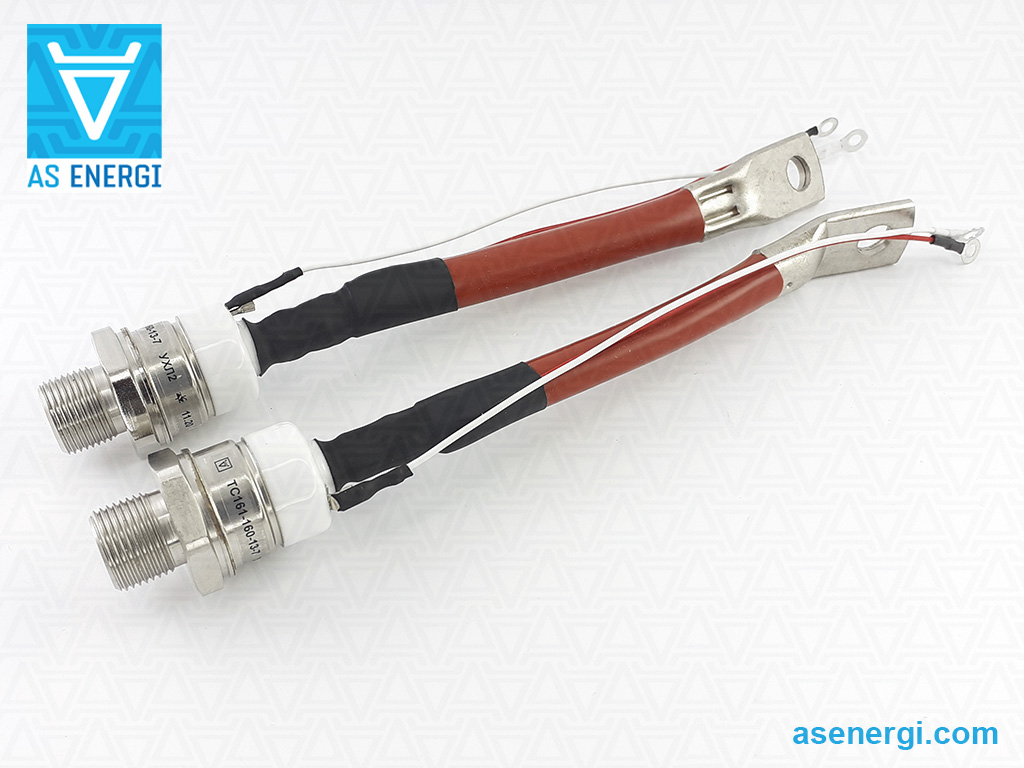

대칭 사이리스터 TC(TS) - 트라이액(40A - 320A) 스터드, 플렉시블

대칭 사이리스터라고도 하는 스터드 트라이액 TC(TS), 전압이 최대 1400V(트라이액 유형에 따라 다름)인 회로에서 최대 320A의 DC 및 AC 전류를 조절 및 변환합니다.

트라이액스는 양방향으로 전류를 전달할 수 있습니다. 양의 펄스가 제어 회로에 적용되면 정현파 전류의 양의 절반만 적용됩니다. (1 사분면) 은 트라이액스를 통과합니다. 제어 회로에 음의 오프너 전류가 인가되면 트라이액은 주 회로를 통해 정현파 전류를 통과시킵니다 (3사분면 및 4사분면).

icon AS ENERGI^TM 반도체 제조 참조

트라이액용 부품 번호 가이드

공기 방열판은 트라이앵글을 냉각하는 데 사용됩니다. 히트싱크와 안정적인 열 및 전기 접촉을 제공하려면 조립 중에 조임 토크 M_d를 준수해야 합니다. 조립 중 트라이액 열 방출을 개선하기 위해 열 전도성 페이스트를 사용합니다(이는 권장 사항이며 설치의 전제 조건은 아닙니다).

"스터드 장치용 공랭식 히트싱크 O 시리즈", 트라이액 냉각용 제품도 주문할 수 있습니다.

병렬로 연결된 파워 사이리스터 간의 전류를 균등화하려면 유도성 전류 분배기(종종 토로이달 꼬인 자석 와이어)를 사용해야 합니다. 배선 방법: 폐쇄 회로, 공통 권선이 있는 방식 또는 사이리스터 세터 사용. 이 경우 전류 분배기의 효율은 자기 코어의 단면에 의해 결정됩니다.

핀 할당: 플렉시블 전원 리드 - 메인 리드 1(조건부 음극), 트라이액 베이스 - 메인 리드 2(조건부 양극), 메인 리드 2의 베이스에서 나오는 플렉시블 와이어 - 추가 메인 리드 2(보조 음극), 하우징에서 나오는 플렉시블 와이어 - 제어 전극. 트라이액은 전기 설비의 DC 및 AC 전원 회로와 반도체 전력 변환기에 사용됩니다.

트라이액 TS AS ENERGI^TM의 특징은 다음과 같습니다: 낮은 정적 및 동적 손실, 높은 값의 V_DRM/V_RRM, 다양한 산업에서 장치를 사용한 광범위한 경험, 100~9000V의 전압 범위 및 10~15000A의 암페어, 열 및 전기 사이클링에 대한 높은 저항, 자연 또는 강제 공기 냉각입니다.

당사는 사이리스터에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.

트라이액의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

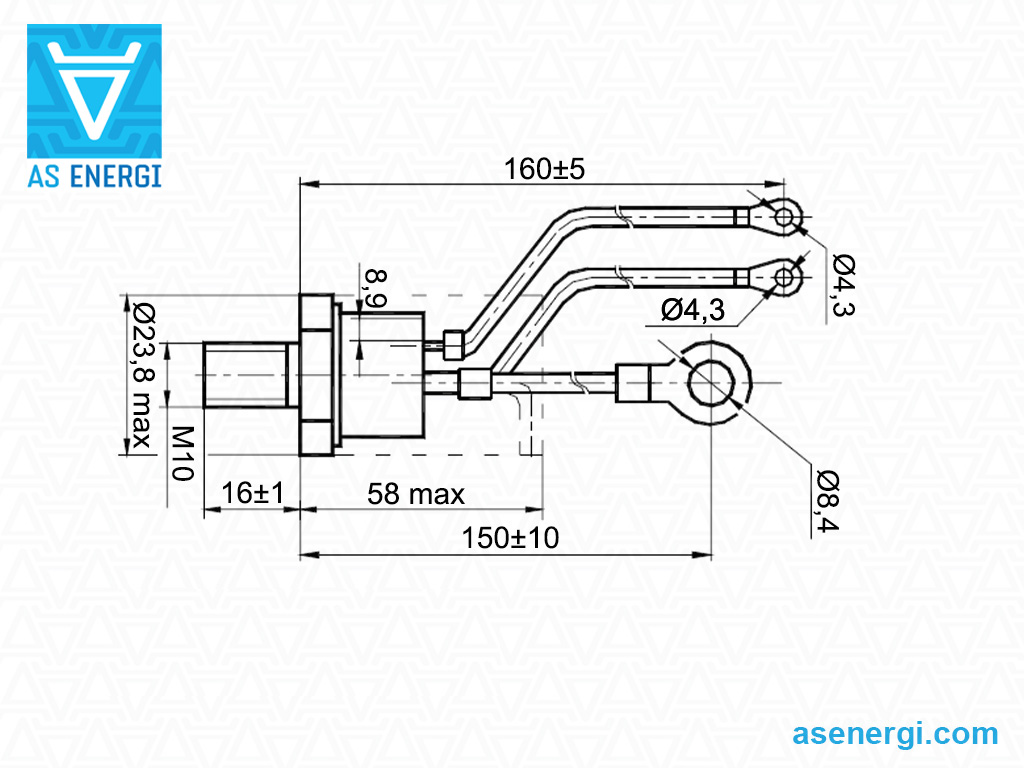

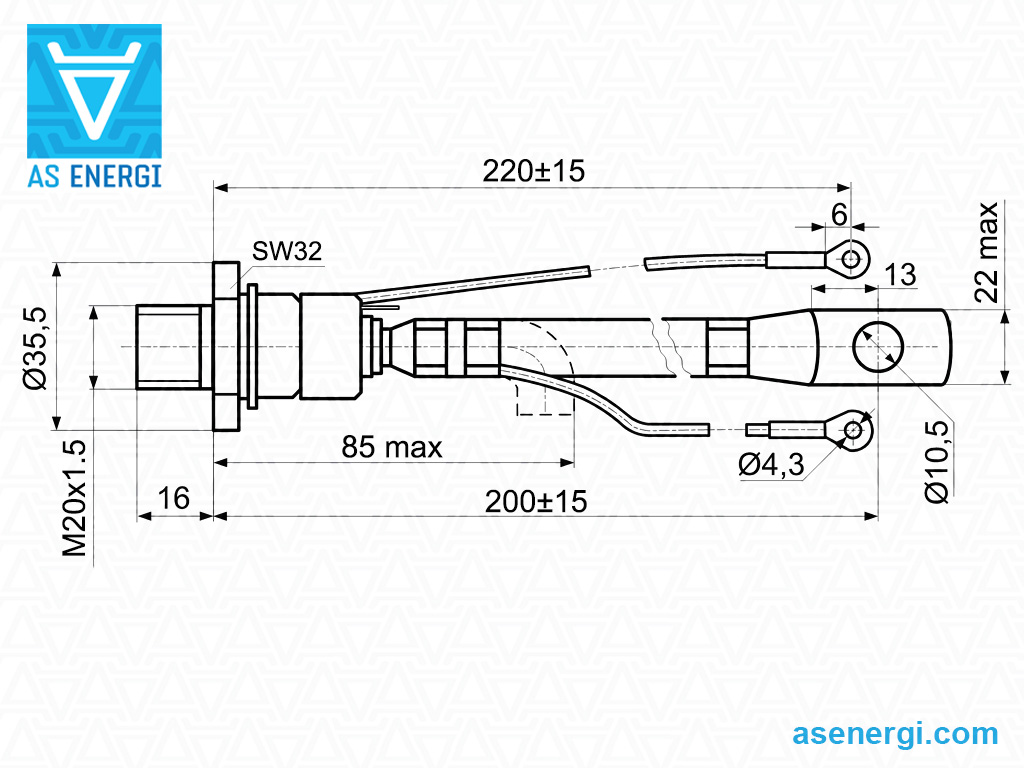

스터드(플렉시블 리드) 트라이액 40A - 320A의 일반 사양

유형	I_T(RMS)M	V_RRM/V_DRM	I_TSM	dv/dt	di/dt	V_T(TO)	r_T	I_DRM	I_GT	V_GT	T_{vj max}	R_th(j-c)	W	팩	데이터 시트
유형	A	V	kA	V/µs	A/µs	V	mΩ	mA	mA	V	ºC	ºC/W	g	유형	PDF
TC131-40
TC131-40-1	40	100	0.25	1-50	63	1.0	15	5	200	3.0	125	0.65	37	ST3F
TC131-40-2		200
TC131-40-3		300
TC131-40-4		400
TC131-40-5		500
TC131-40-6		600
TC131-40-7		700
TC131-40-8		800
TC131-40-9		900
TC131-40-10		1000
TC131-40-12		1200
TC131-50
TC131-50-1	50	100	0.45	1-50	63	1.0	12	5	200	3.0	125	0.52	37	ST3F
TC131-50-2		200
TC131-50-3		300
TC131-50-4		400
TC131-50-5		500
TC131-50-6		600
TC131-50-7		700
TC131-50-8		800
TC131-50-9		900
TC131-50-10		1000
TC131-50-12		1200
TC141-63
TC141-63-1	63	100	0.48	1-50	63	0.9	10	7	200	3.0	125	0.44	70	ST4F
TC141-63-2		200
TC141-63-3		300
TC141-63-4		400
TC141-63-5		500
TC141-63-6		600
TC141-63-7		700
TC141-63-8		800
TC141-63-9		900
TC141-63-10		1000
TC141-63-12		1200
TC141-80
TC141-80-1	80	100	0.58	1-50	63	0.9	8	7	200	3.0	125	0.34	70	ST4F
TC141-80-2		200
TC141-80-3		300
TC141-80-4		400
TC141-80-5		500
TC141-80-6		600
TC141-80-7		700
TC141-80-8		800
TC141-80-9		900
TC141-80-10		1000
TC141-80-12		1200
TC151-100
TC151-100-3	100	300	1.0	6.3-100	6.3	1.5	3.5	10	300	3.0	125	0.22	150	ST5	-
TC151-100-4		400
TC151-100-5		500
TC151-100-6		600
TC151-100-7		700
TC151-100-8		800
TC151-100-9		900
TC151-100-10		1000
TC151-100-12		1200
TC151-100-13		1300
TC251-100
TC251-100-3	100	300	1.0	6.3-100	25	1.5	3.5	10	300	3.0	125	0.22	150	ST5	-
TC251-100-4		400
TC251-100-5		500
TC251-100-6		600
TC251-100-7		700
TC251-100-8		800
TC251-100-9		900
TC251-100-10		1000
TC251-100-12		1200
TC251-100-13		1300
TC151-125
TC151-125-3	125	300	1.2	6.3-100	6.3	1.15	3.5	10	300	3.0	125	0.22	150	ST5	-
TC151-125-4		400
TC151-125-5		500
TC151-125-6		600
TC151-125-7		700
TC151-125-8		800
TC151-125-9		900
TC151-125-10		1000
TC151-125-12		1200
TC151-125-13		1300
TC251-125
TC251-125-3	125	300	1.2	6.3-100	25	1.15	3.5	10	300	3.0	125	0.22	150	ST5	-
TC251-125-4		400
TC251-125-5		500
TC251-125-6		600
TC251-125-7		700
TC251-125-8		800
TC251-125-9		900
TC251-125-10		1000
TC251-125-12		1200
TC251-125-13		1300
TC151-160
TC151-160-3	160	300	1.4	6.3-100	6.3	1.10	2.0	10	300	3.0	125	0.19	150	ST5	-
TC151-160-4		400
TC151-160-5		500
TC151-160-6		600
TC151-160-7		700
TC151-160-8		800
TC151-160-9		900
TC151-160-10		1000
TC151-160-12		1200
TC151-160-13		1300
TC161-160
TC161-160-3	160	200	1.6	4-100	40	1.0	2.6	20	200	3.5	125	0.15	240	ST6
TC161-160-3		300
TC161-160-4		400
TC161-160-5		500
TC161-160-6		600
TC161-160-7		700
TC161-160-8		800
TC161-160-9		900
TC161-160-10		1000
TC161-160-12		1200
TC161-160-13		1300
TC251-160
TC251-160-3	160	300	1.4	6.3-100	25	1.10	2.0	10	300	3.0	125	0.19	150	ST5	-
TC251-160-4		400
TC251-160-5		500
TC251-160-6		600
TC251-160-7		700
TC251-160-8		800
TC251-160-9		900
TC251-160-10		1000
TC251-160-12		1200
TC251-160-13		1300
TC261-160
TC261-160-3	160	300	2.0	6.3-100	25	1.15	2.74	15	300	4.0	125	0.14	240	ST6	-
TC261-160-4		400
TC261-160-5		500
TC261-160-6		600
TC261-160-7		700
TC261-160-8		800
TC261-160-9		900
TC261-160-10		1000
TC261-160-12		1200
TC261-160-14		1400
TC161-200
TC161-200-2	200	200	2.0	4-100	40	0.95	2.35	20	200	3.5	125	0.13	240	ST6
TC161-200-3		300
TC161-200-4		400
TC161-200-5		500
TC161-200-6		600
TC161-200-7		700
TC161-200-8		800
TC161-200-9		900
TC161-200-10		1000
TC161-200-12		1200
TC161-200-13		1300
TC261-200
TC261-200-3	200	300	2.0	6.3-100	25	1.0	2.25	15	300	4	125	0.14	240	ST6	-
TC261-200-4		400
TC261-200-5		500
TC261-200-6		600
TC261-200-7		700
TC261-200-8		800
TC261-200-9		900
TC261-200-10		1000
TC261-200-12		1200
TC261-200-14		1400
TC171-250
TC171-250-2	250	200	2.6	4-100	40	1.0	2.0	20	200	3.5	125	0.85	440	ST7
TC171-250-3		300
TC171-250-4		400
TC171-250-5		500
TC171-250-6		600
TC171-250-7		700
TC171-250-8		800
TC171-250-9		900
TC171-250-10		1000
TC171-250-12		1200
TC171-250-13		1300
TC271-250
TC271-250-3	250	300	3.0	6.3-100	25	1.0	1.98	25	300	4	125	0.10	440	ST7	-
TC271-250-4		400
TC271-250-5		500
TC271-250-6		600
TC271-250-7		700
TC271-250-8		800
TC271-250-9		900
TC271-250-10		1000
TC271-250-12		1200
TC271-250-14		1400
TC171-320
TC171-320-2	320	200	3.3	4-100	40	0.95	1.50	20	200	3.5	125	0.85	440	ST7
TC171-320-3		300
TC171-320-4		400
TC171-320-5		500
TC171-320-6		600
TC171-320-7		700
TC171-320-8		800
TC171-320-9		900
TC171-320-10		1000
TC171-320-12		1200
TC171-320-13		1300
TC271-320
TC271-320-3	320	300	3.3	6.3-100	25	0.86	1.50	25	300	4	125	0.10	440	ST7	-
TC271-320-4		400
TC271-320-5		500
TC271-320-6		600
TC271-320-7		700
TC271-320-8		800
TC271-320-9		900
TC271-320-10		1000
TC271-320-12		1200
TC271-320-14		1400

스터드 사이리스터용 부품 번호 안내서:

141

TC	–	트라이액, 사이리스터 대칭(대체 표시 “TS”) AS ENERGI^TM
141	–	트라이액 타입(스터드 타입, 플렉시블 리드).
63	–	RMS 온 상태 전류 I_T(RMS)M, Amp.
12	–	전압 등급 V_RRM / 100 (공칭 전압 – 400 V).
