위상 제어 사이리스터 구형 부품 번호 인피니언 교체

전원 위상 제어 사이리스터, 즉 사이리스터 SCR(실리콘 제어 정류기)은 디스크 설계에서 프레스 팩 타입의 범용 사이리스터로, 최대 5200V(사이리스터 유형에 따라 다름) 전압의 회로에서 최대 3400A의 DC 및 AC 전류를 조절 및 변환합니다.

사이리스터 ATD 는 프레스팩 전기 트리거식 사이리스터 인피니언 테크놀로지스의 대체 아날로그 아날로그 제품입니다.

"디스크 장치용 공랭식 히트싱크 O 시리즈", "에어 히트싱크 SF 시리즈", "워터 히트싱크 SS 시리즈" 사이리스터 냉각용 제품도 주문할 수 있습니다.

위상 제어 사이리스터용 부품 번호 안내서

비디오: 고전력 디스크 사이리스터에 대한 리뷰

icon AS ENERGI^TM 반도체 제조 참조

구 부품 번호는 단종되어 더 이상 생산되지 않는 사이리스터 제품 라인이며, AS ENERGI^TM는 구 부품 번호 사이리스터 인피니언에 대한 아날로그를 제공합니다.

특징: 고전력 산업 및 전력 전송 애플리케이션용으로 설계, 낮은 온 상태 전압 강하에 최적화, 직렬 및/또는 병렬 연결에 사용할 수 있는 일치하는 Q_rr 및 V_T 값 제공.

사이리스터에는 산업 표준 세라믹 하우징이 있어 기존 장비에 쉽게 통합할 수 있습니다. 이 사이리스터에는 압력 접점이 있는 디스크 하우징이 있습니다. 사이리스터의 극성은 케이스의 아이콘으로 확인할 수 있습니다. 사이리스터의 기술 사양, 부품 번호 가이드, 데이터시트는 아래에 나와 있습니다.

사이리스터 AS ENERGI^TM의 특징은 다음과 같습니다: 낮은 정적 및 동적 손실, 높은 값의 V_DRM/V_RRM, 다양한 산업에서 디바이스를 사용한 광범위한 경험, 100~9000V의 전압 범위 및 100~15000A의 암페어, 열 및 전기 사이클링에 대한 높은 저항, 자연 또는 강제 공냉식입니다.

당사는 사이리스터에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

위상 제어 사이리스터의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

구형 부품 번호 위상 제어 사이리스터 인피니언 및 대체품의 일반 사양

유형	I_T(AV)	V_DRM V_RRM	I_TSM	I²t	V_T0	r_T	T_{vj max}	R_th(j-c)	치수	교체 AS ENERGI^TM	데이터 시트
유형	A	V	kA	kA²·s	V	mΩ	ºC	ºC/W	mm	교체 AS ENERGI^TM	PDF
사이리스터 스터드 유형

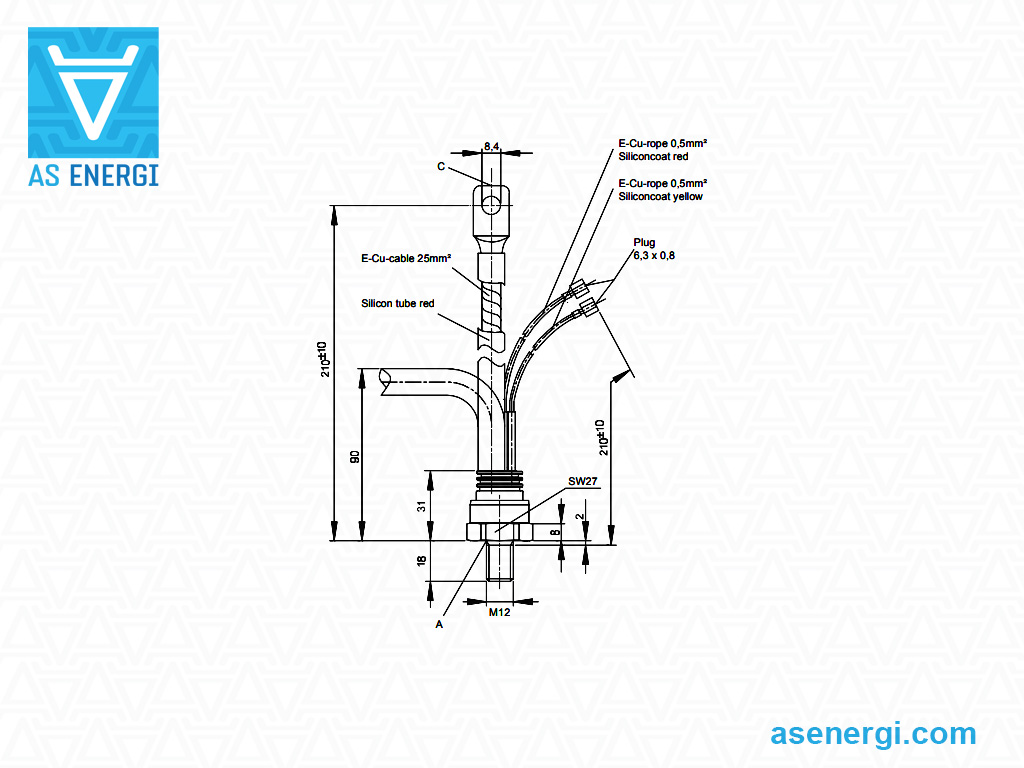

T86N	86	600-1800	2	20	1.00	2.60	125	0.3000	210SW27M12	ATD86N
T130N	130	600-1800	3	45	1.08	1.53	125	0.2000	210SW27M12	ATD130N
T160N	160	600-1800	3.4	58	1.08	1.53	125	0.1500	210SW27M12	ATD160N
T210N	210	200-600	5.5	151	0.80	0.85	140	0.1500	210SW27M12	ATD210N

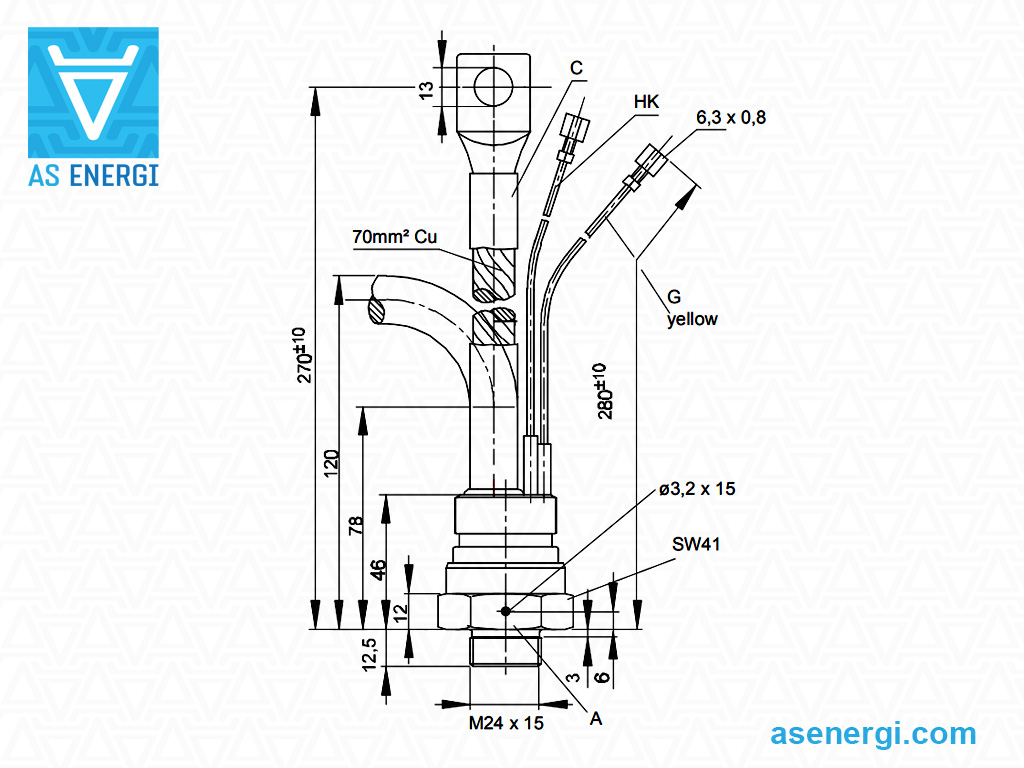

T221N	221	600-1800	5.7	163	1.10	0.75	125	0.1200	270SW41M24	ATD221N
T271N	270	2000-2500	7	245	1.07	0.87	125	0.0910	270SW41M24	ATD271N

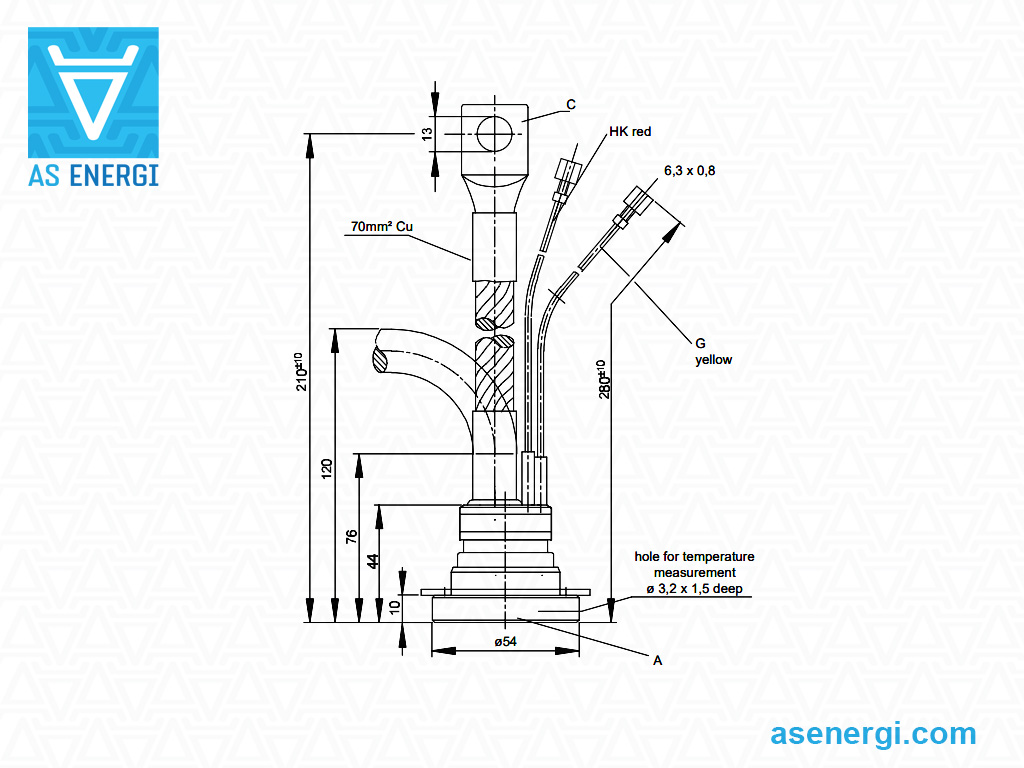

T345N	345	600-1800	6.9	238	0.85	0.75	125	0.0800	210SW41M24	ATD345N
T370N	370	600-1800	8	320	0.80	0.50	125	0.0850	270SW41M24	ATD370N
사이리스터 디스크 유형

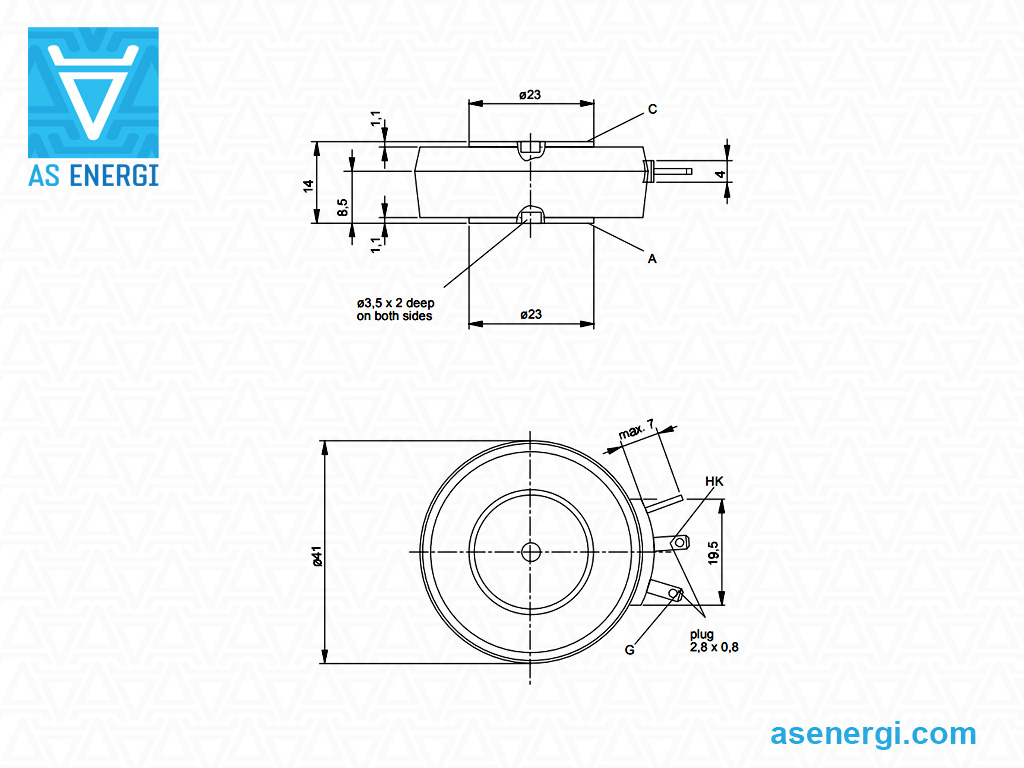

T178N	178	600-1800	2.8	34	0.92	1.50	125	0.1400	41x23x14	ATD178N
T218N	218	600-1800	3.4	58	0.90	1.35	125	0.1100	41x23x14	ATD218N
T298N	298	600-1600	4.25	90.6	0.85	0.90	125	0.0880	41x23x14	ATD298N

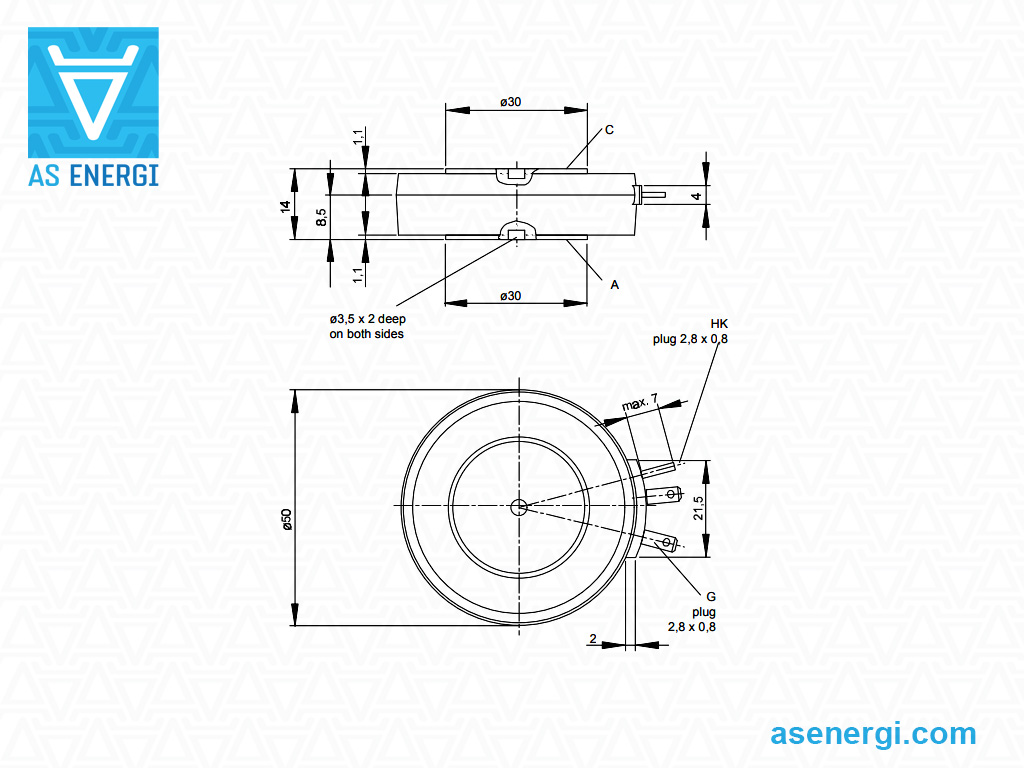

T308N	308	2000-2600	4.5	100	1.10	1.60	125	0.0560	50x30x14	ATD308N
T348N	348	200-600	4	80	1.00	0.70	140	0.1000	41x23x14	ATD348N
T358N	358	600-1800	4.6	106	0.85	0.90	125	0.0680	41x23x14	ATD358N
T378N	378	1200-1600	6.3	202	0.80	0.75	125	0.068	41x23x14	ATD378N

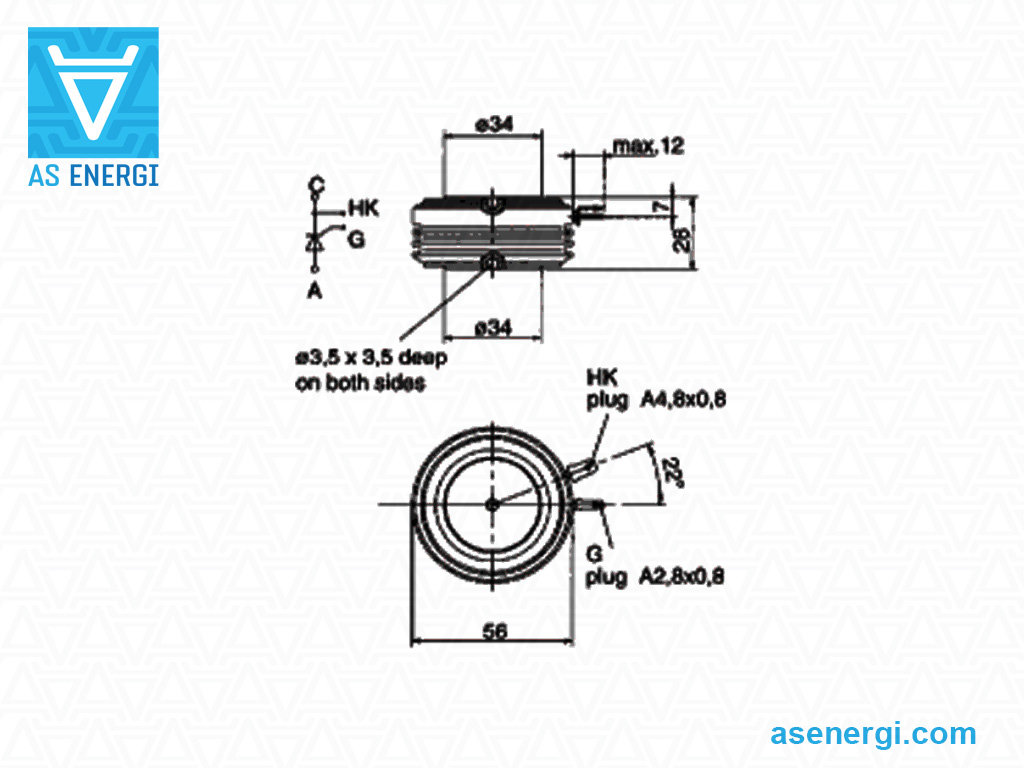

TЗ80N	380	3200-3800	6.5	211	1.20	1.20	125	0.0450	56x34x28	ATDЗ80N
T388N	388	600-1800	6.4	205	0.90	0.75	125	0.0680	50x30x14	ATD388N
T398N	398	200-600	5.5	151	1.00	0.40	140	0.1000	41x23x14	ATD398N

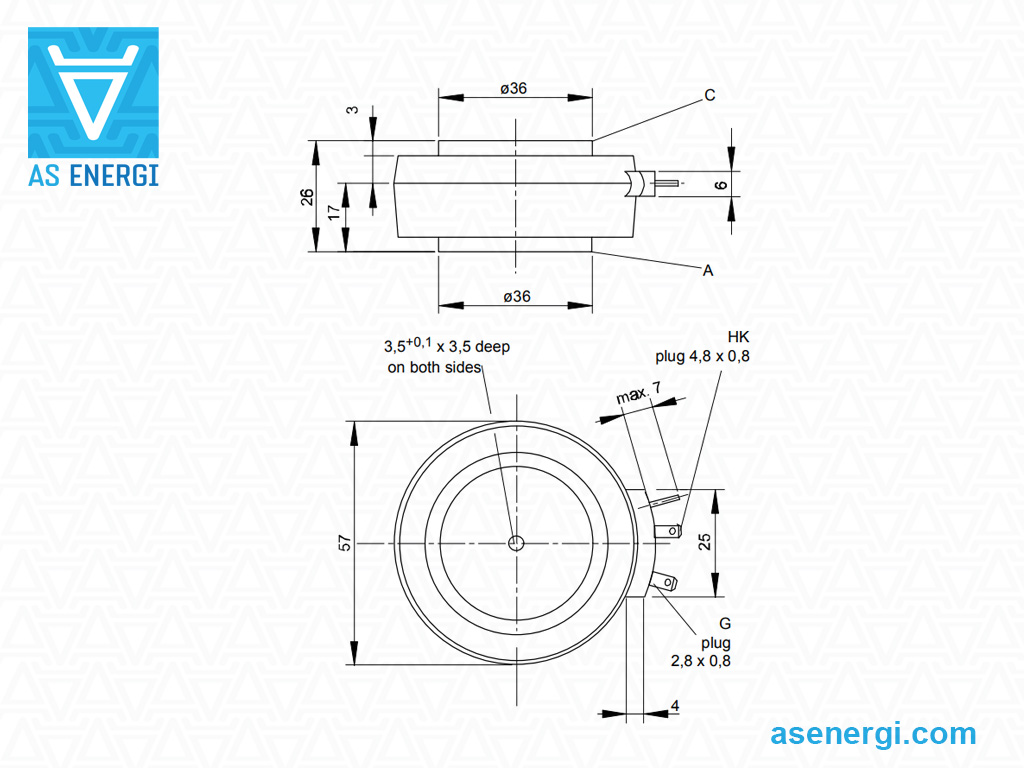

T399N	399	2000-2600	7.9	312	1.15	1.12	125	0.0410	57x36x26	ATD399N
T458N	459	2000-2600	9	405	1.00	0.84	125	0.0455	60x36x14	ATD458N
T459N	459	2000-2600	9	405	1.00	0.84	125	0.0455	57x36x26	ATD459N
T508N	510	600-1800	6.9	238	0.80	0.60	125	0.0530	50x30x14	ATD508N
T509N	510	600-1800	6.9	238	0.80	0.60	125	0.0530	57x36x26	ATD509N
T588N	588	600-1800	8	320	0.80	0.50	125	0.0450	50x30x14	ATD588N
T589N	588	600-1800	8	320	0.80	0.50	125	0.0450	57x36x26	ATD589N
T618N	618	600-1400	9.5	451	0.80	0.42	125	0.0450	50x30x14	ATD618N
T619N	618	600-1400	9.5	451	0.80	0.42	125	0.0450	57x36x26	ATD619N
T648N	649	800-1600	11	605	1.00	0.38	125	0.039	50x30x14	ATD648N
T649N	649	800-1600	11	605	1.00	0.38	125	0.039	57x36x26	ATD649N

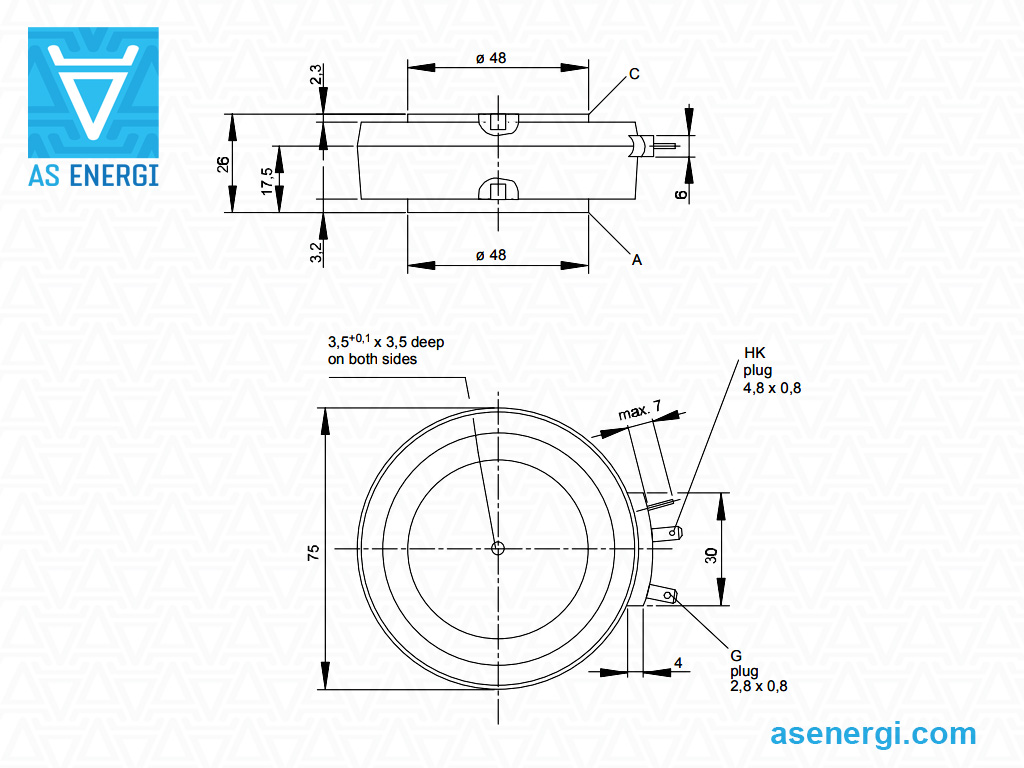

T709N	700	2000-2600	13	845	1.05	0.53	125	0.0290	75x48x26	ATD709N
T718N	718	600-1600	12.5	781	0.85	0.35	125	0.0380	60x36x14	ATD718N
T719N	718	600-1600	12.5	781	0.85	0.35	125	0.0380	57x36x26	ATD719N
T729N	730	3600-4200	15.8	1250	1.20	0.57	125	0.0215	75x48x26	ATD729N
T730N	730	3600-4200	15.8	1250	1.20	0.57	125	0.0215	74x50x26	ATD7З0N
T828N	828	200-600	12	720	1.00	0.23	140	0.0450	50x30x14	ATD828N
T860N	860	3000-3600	17	1445	1.08	0.50	125	0.0210	74x50x26	ATD860N
T869N	860	3000-3600	17	1445	1.08	0.50	125	0.0210	75x48x26	ATD869N
T879N	879	600-1800	15.5	1200	0.85	0.27	125	0.0300	57x36x26	ATD879N
T919N	919	2000-2600	17	1445	1.20	0.40	125	0.0210	75x48x26	ATD919N
T1059N	1050	2000-2800	19	1800	1.05	0.30	125	0.0210	75x48x26	ATD1059N
T1050N	1050	2000-2800	19	1800	1.05	0.30	125	0.0210	74x50x26	ATD1050N
T1078N	1078	200-600	14.5	1050	1.02	0.2	140	0.0330	50x30x14	ATD1078N
T1099N	1100	600-1600	20	2000	0.84	0.195	125	0.0260	75x48x26	ATD1099N
T1189N	1190	1200-1800	22.5	2530	0.90	0.19	125	0.0230	75x48x26	ATD1189N
T1200N	1200	1200-1800	24	2880	1.05	0.185	125	0.0210	74x50x26	ATD1200N
T1209N	1200	1200-1800	24	2880	1.05	0.185	125	0.0210	75x48x26	ATD1209N
T1258N	1258	200-600	20	2000	1.00	0.1	140	0.0330	60x36x14	ATD1258N
T1259N	1258	200-600	20	2000	1.00	0.1	140	0.0330	57x36x26	ATD1259N
T1321N	1320	4800-5200	26	3380	1.12	0.416	120	0.0107	120x75x35	ATD1321N
T1401N	1600	3800-4400	32	5100	1.29	0.33	120	0.0096	120x75x35	ATD1401N
T1500N	1500	1200-1800	30	4500	0.90	0.15	125	0.0184	74x50x26	ATD1500N
T1509N	1500	1200-1800	30	4500	0.90	0.15	125	0.0184	75x48x26	ATD1509N
T1589N	1584	2000-2800	28	3920	1.05	0.21	125	0.0135	110x75x26	ATD1589N
T1601N	1600	2800-3600	36	6500	1.07	0.258	120	0.0107	120x75x35	ATD1601N
T1929N	1930	3000-3800	37	6850	1.08	0.2	125	0.0092	110x75x26	ATD1929N
T1989N	1990	1200-1800	36	6480	0.90	0.12	125	0.0135	110x75x26	ATD1989N
T2101N	2100	2000-2600	42	8820	1.07	0.136	125	0.0107	120x75x35	ATD2101N
T2159N	2159	2000-2800	40	8000	1.05	0.154	125	0.0102	110x75x26	ATD2159N
T2301N	2З00	4800-5200	49	12000	1.16	0.222	120	0.0064	150x100x35	ATD2З01N
T2451N	2450	3600-4200	57	16000	1.17	0.176	120	0.0064	150x100x35	ATD2451N
T2551N	2550	1200-1800	57	13000	0.90	0.089	125	0.0107	120x75x35	ATD2551N
T2601N	2601	4800-5200	57	16000	1.13	0.18	120	0.0059	150x100x35	ATD2601N
T3401N	3550	3100-3600	75	28000	0.82	0.145	125	0.0054	150x100x35	ATD3401N

위상 제어 사이리스터의 부품 번호 안내서:

1200

A	–	AS ENERGI^TM
TD	–	제품 그룹: 사이리스터 디스크.
1200	–	평균 온 상태 전류 I_T(AV), Amp.
N	–	위상 제어 장치.
18	–	전압 등급 V_RRM / 100.
T	–	하우징(패키지) 유형: 디스크 하우징.
O	–	끄기 시간 TQ: 보장되지 않음.
F	–	DV/DT 클래스: С: 500 V/μs F: 1000 V/μs H: 2000 V/μs

고전력 반도체 AS ENERGI^TM

당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

비디오: 파워 사이리스터 T143-400, T143-500, T143-630, T143-800, T143-1000

비디오: 파워 사이리스터 T153-630, T153-800, T153-1000

비디오: 파워 사이리스터 T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

고출력 디스크 사이리스터 사진:

파워 사이리스터에 대한 설치 권장 사항:

전체 온도 범위에서 사이리스터와 쿨러의 결합 표면 사이의 열 전달 및 전기적 접촉의 신뢰성은 적절한 토크(클램핑력)에 의해 보장됩니다.

조립하기 전에 (1) 접촉면에 기계적 손상이 있는지 육안으로 검사하고 (2)는 알코올(톨루엔, 가솔린, 아세톤)에 적셔 검사해야 합니다.

검사 후 현재 접점(리드)을 고정하고 핀을 설치하여 구조의 정렬을 고정합니다.

열 전달 매개 변수를 개선하려면 조립 전에 (3) 실리콘 열 전도성 페이스트의 얇은 층을 권장하며 이는 설치를위한 필수 조건이 아닙니다.

사이리스터 (3), 쿨러의 두 번째 부품, 유리섬유 절연체 및 스러스트 와셔를 설치합니다.

트래버스 strong>(4)를 끼우고 너트를 고르게 조입니다. 접촉면의 정렬이 잘못되지 않고 균일한지 확인합니다.

부품이 충분히 고정되었지만 움직일 수 있는 경우 쿨러를 평평한 표면에 놓고 표면 (5)의 전체 인접 평면의 평행도에 대한 공차를 확인하는 것이 좋습니다.

각 너트를 차례로(약 1/4 바퀴) 스톱 (6)에 고정합니다. 트래버스의 편향 정도에 따라 달성된 클램핑 력이 필요한 클램핑 력과 일치하는지 여부가 결정됩니다.

설치 후에는 패스너(너트 및 와셔)를 부식되지 않도록 추가로 고정해야 합니다.

파워 사이리스터에 대한 팁 및 권장 사항:

파워 사이리스터는 모든 파라미터에 대해 한계 부하에서 장시간 작동해서는 안 됩니다. 이 경우 안전 계수는 장치의 요구되는 신뢰성 정도에 따라 결정됩니다.

고장난 전원 사이리스터를 교체할 사이리스터의 매개변수와 일치하는 사이리스터로 교체합니다.

주변 온도가 높은 환경에서 작동할 때는 과냉각을 제공해야 합니다.

적절한 열 방출을 위해 파워 사이리스터와 쿨러를 주기적으로 청소하여 먼지와 오염 물질을 제거하는 것이 좋습니다.

병렬로 연결된 파워 사이리스터 간의 전류를 균등화하려면 유도성 전류 분배기(종종 꼬인 토로이달 와이어)를 사용해야 합니다. 가장 많이 사용되는 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 파워 사이리스터입니다. 이 경우 전류 분배기의 효율은 마그네틱 와이어의 단면에 의해 결정됩니다.

파워 사이리스터를 직렬로 연결할 때 전압 불균형을 방지하려면 각 사이리스터에 병렬로 연결된 션트 저항을 사용해야 합니다. 과도 상태에서의 전압 균등화는 각 사이리스터에 커패시터를 병렬로 연결하여 제공됩니다.

작동 중 고전압 상태에서 파워 사이리스터를 만지는 것은 엄격히 금지되어 있습니다.
