사이리스터 및 정류 다이오드용 공랭식 히트싱크 SF 시리즈

공랭식 방열판 SF 시리즈는 디스크 형태의 전력 SCR 사이리스터 및 정류 다이오드 냉각용입니다.

특징: 자연 공랭 및 강제 공랭; 디스크 패키지는 여러 종류의 장착 클램프에 적용 가능 (최대 직경 96mm); 낮은 열 저항; 표준 모델을 제공하거나 맞춤 제작이 가능합니다.

공랭식 방열판에 대한 기술 사양서

설치 권장사항
냉각 본체의 평행도와 평탄도를 확인하십시오. 방열판은 디바이스와 호환되어야 하며, 압력의 기울어짐을 방지하여 디바이스가 손상되지 않도록 해야 합니다. 방열판 표면은 기름이나 불순물 없이 깨끗하게 유지되어야 합니다. 장치가 방열판과 완전히 평행하고 동심이 맞도록 합니다. 조립 시, 사이리스터 및 다이오드 패키지의 각 유형에 맞는 적절한 클램핑 힘을 제공해야 합니다.

공랭식 방열판 종류: SF11, SF12, SF13, SF14, SF15, SF16, SF17, SF18 – 단일 장치용 공랭식 방열판; SF12BL, SF13BL, SF15BL, SF15CL – 이중 장치 및 역병렬 연결 전력 세트용 공랭식 방열판.

공랭식 방열판(라디에이터)의 사양 및 파라미터, 치수, 도면은 아래에 나와 있습니다.

저희 회사는 공랭식 방열판 SF 시리즈에 대해 구매일로부터 2년 품질 보증을 제공합니다. 필요시, 방열판 공급 시 기술 사양서를 함께 제공합니다.

공랭식 히트싱크 SF 시리즈의 최종 가격은 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

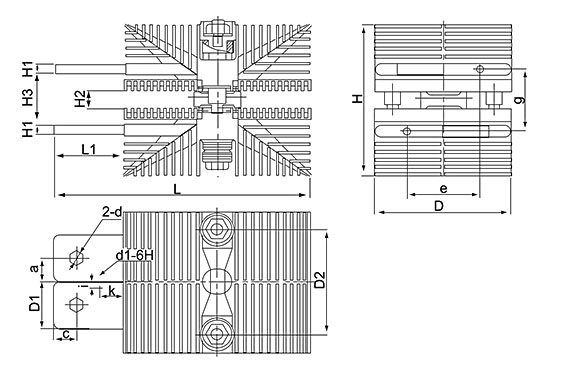

단일 장치 사양용 SF11, SF12, SF13 공기 냉각 방열판

유형	표면 직경		적용 가능한 케이스 표면		장착력 P	내열성	흐름 저항	무게	애플리케이션	데이터 시트
유형	플레이트 표면	돌출된 표면	돌출된 표면	플레이트 표면	kN	°C/W	Pa	kg	애플리케이션	PDF
SF11	Ø65	Ø23, Ø27	Ø19-Ø40	Ø24-Ø27	3.3-20	0.090	45	≥ 2.5	200-800A 장치, 풍속 ≥ 4 m/sec
SF12	Ø65	Ø23, Ø27	Ø19-Ø40	Ø24-Ø27	3.3-20	0.090	45	≥ 3.0
SF13	Ø65	Ø27, Ø31	Ø34-Ø40	Ø28-Ø32	5.5-25	0.071	55	≥ 4.1

유형	윤곽선 크기			아크파워 리드 크기			장착 크기											데이터 시트
유형	L	D	H	L1	D1	H1	D2	H2	H3	d	d1	a	c	e	g	i	k	PDF
SF11	170	110	125	60	40	8	80	15	22	Ø13	M3	20	20	55	30	6	20
SF12	200	110	125	60	40	8	80	15	22	Ø13	M3	20	20	55	30	6	20
SF13	220	120	130	60	40	8	90	15	45	Ø13	M3	20	20	64	53	6	20

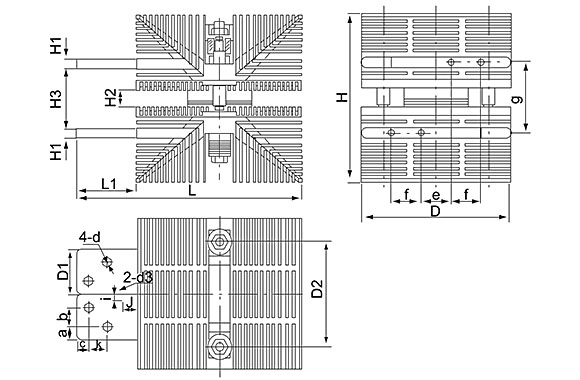

SF14, SF15, SF16, SF17, SF17A, SF18, SF18A 단일 디바이스 사양을 위한 공기 냉각 방열판

유형	표면 직경		적용 가능한 케이스 표면		장착력 P	내열성	흐름 저항	무게	애플리케이션	데이터 시트
유형	플레이트 표면	돌출된 표면	돌출된 표면	플레이트 표면	kN	°C/W	Pa	kg	애플리케이션	PDF
SF14	Ø82	Ø32, Ø37	Ø34-Ø45	Ø32-Ø37	5.5-30	0.056	60	≥ 5.7	600-2000A 장치, 풍속 ≥ 4 m/sec. ≥ 1500A 장치, 풍속 ≥ 6 m/sec.
SF15	Ø82	Ø32, Ø37, Ø42	Ø40-Ø47	Ø32-Ø42	10-34	0.048	65	≥ 8.0
SF16	Ø82	-	Ø45-Ø65	-	15-40	0.037	70	≥ 11.0
SF17	Ø120	-	Ø40-Ø73	-	15-47	0.030	75	≥ 14.0
SF18	Ø120	-	Ø40-Ø73	-	15-47	0.030	75	≥ 14.0

유형	윤곽선 크기			아크파워 리드 크기			장착 크기														데이터 시트
유형	L	D	H	L1	D1	H1	D2	H2	H3	d	d1	a	b	c	e	f	g	i	j	k	PDF
SF14	250	140	145	80	50	10	105	15	45	Ø11	M6	12.5	25	12.5	40	35	55	8	20	25
SF15	280	140	165	80	60	12	105	15	50	Ø13	M8	17.5	25	15	40	35	62	8	20	25
SF16	280	180	200	80	60	12	130	15	66	Ø13	M8	17.5	25	15	40	40	78	8	20	25
SF17	300	200	215	80	60	12	140	15	73	Ø13	M8	17.5	25	15	40	40	85	8	20	25
SF17A	300	200	225	80	60	12	140	15	73	Ø13	M8	17.5	25	15	40	40	94	8	20	25
SF18	390	240	225	90	70	13	150	15	72	Ø13	M8	22.5	25	20	80	50	85	8	20	25
SF18A	390	240	225	90	70	13	185	15	72	Ø13	M8	22.5	25	20	80	50	85	8	20	25

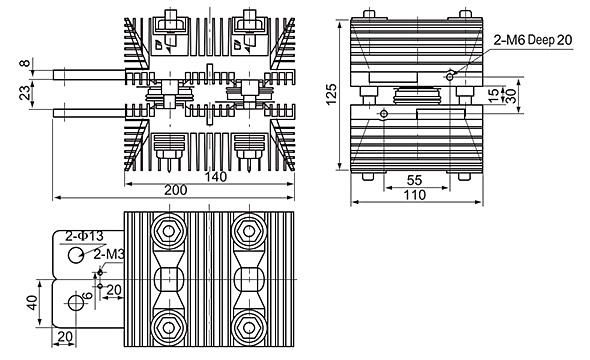

이중 장치 사양용 SF12BL 공기 냉각 방열판

유형	표면 직경	적용 가능한 케이스 표면	장착력 P	내열성	흐름 저항	무게	애플리케이션	데이터 시트
유형	mm	mm	kN	°C/W	Pa	kg	애플리케이션	PDF
SF12BL	Ø27	Ø19-Ø25	3.3-20	0.150	45	≥ 3.0	200A 소자 어셈블리 및 역병렬 연결 전원 세트, 풍속 &초당 4m의 풍속

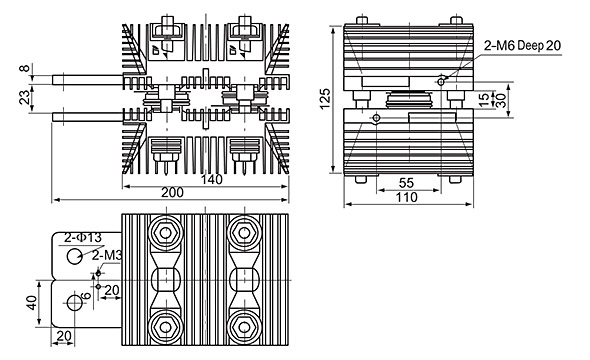

이중 장치 사양용 SF13BL 공기 냉각 방열판

유형	표면 직경	적용 가능한 케이스 표면	장착력 P	내열성	흐름 저항	무게	애플리케이션	데이터 시트
유형	mm	mm	kN	°C/W	Pa	kg	애플리케이션	PDF
SF13BL	Ø66	Ø34	5.5-25	0.130	45	≥ 4.1	200A-300A 소자 어셈블리 및 역병렬 연결 전원 세트, 풍속 및 초당 4m의 풍속

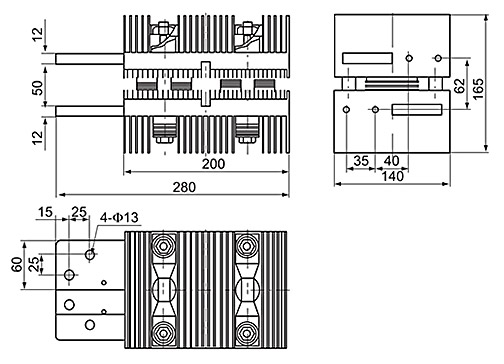

이중 장치용 SF15BL 공랭식 방열판 사양

유형	표면 직경	적용 가능한 케이스 표면	장착력 P	내열성	흐름 저항	무게	애플리케이션	데이터 시트
유형	mm	mm	kN	°C/W	Pa	kg	애플리케이션	PDF
SF15BL	Ø82	Ø34-Ø45	10-34	0.090	45	≥ 8.0	300A-500A 소자 어셈블리 및 역병렬 연결 전원 세트, 풍속 및 초당 4m의 풍속

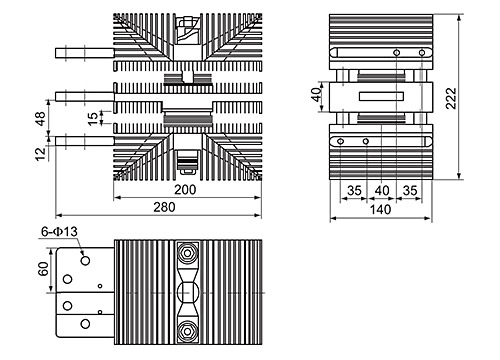

이중 장치용 SF15CL 공기 냉각 방열판 사양

유형	표면 직경	적용 가능한 케이스 표면	장착력 P	내열성	흐름 저항	무게	애플리케이션	데이터 시트
유형	mm	mm	kN	°C/W	Pa	kg	애플리케이션	PDF
SF15CL	Ø82	Ø34-Ø45	10-34	0.090	45	≥ 8.0	300A-500A 소자 어셈블리 및 역병렬 연결 전원 세트, 풍속 및 초당 6m의 풍속

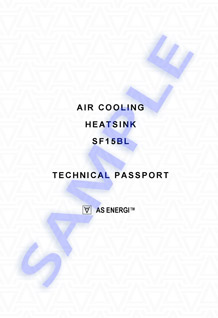

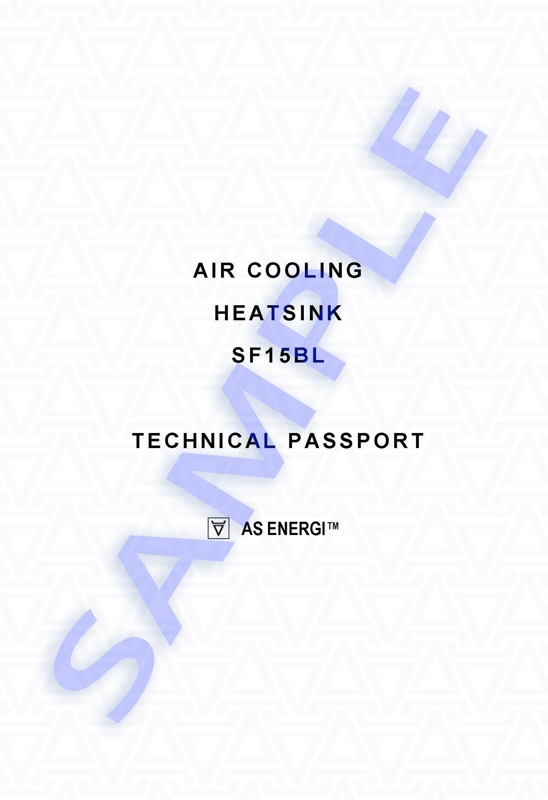

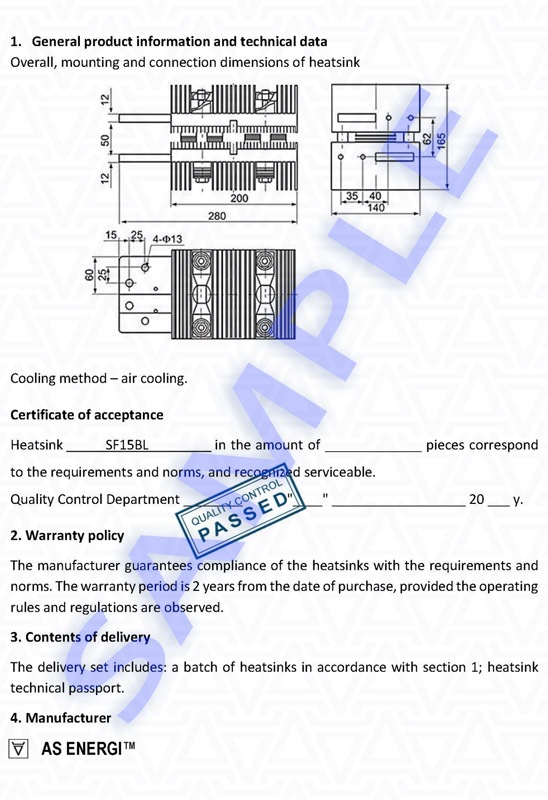

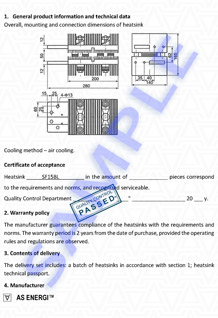

공랭식 방열판 SF 시리즈용 테크니컬 패스포트(샘플):

필요한 경우 사이리스터, 다이오드, 방열판을 공급할 때 기술 여권과 적합성 인증서를 제공합니다.

고출력 반도체 AS ENERGI^TM

저희 회사는 다양한 고출력 반도체(고출력 사이리스터, 모듈, 정류 다이오드, 애벌랜치, 로터 및 용접 다이오드, 트라이액 등) 최대 전류 15000A 및 전압 9000V까지 제조 및 판매하고 있으며, 이를 위한 공랭 및 수랭 방열판도 제공합니다.
당사에서는 반도체 장치를 소량부터 대량까지 구매하실 수 있으며, 대량 주문 시 가격이 더 저렴합니다. 저희는 고객의 신뢰를 얻었으며, 전 세계에 제품을 공급하고 있습니다.

전력 사이리스터, 다이오드, 모듈 구매에 관한 문의는 아래 이메일로 요청해 주세요:

[email protected]

저희가 배송을 위한 상업적 제안을 제공하겠습니다.
대량 주문 시, 개별 가격을 제공해 드립니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

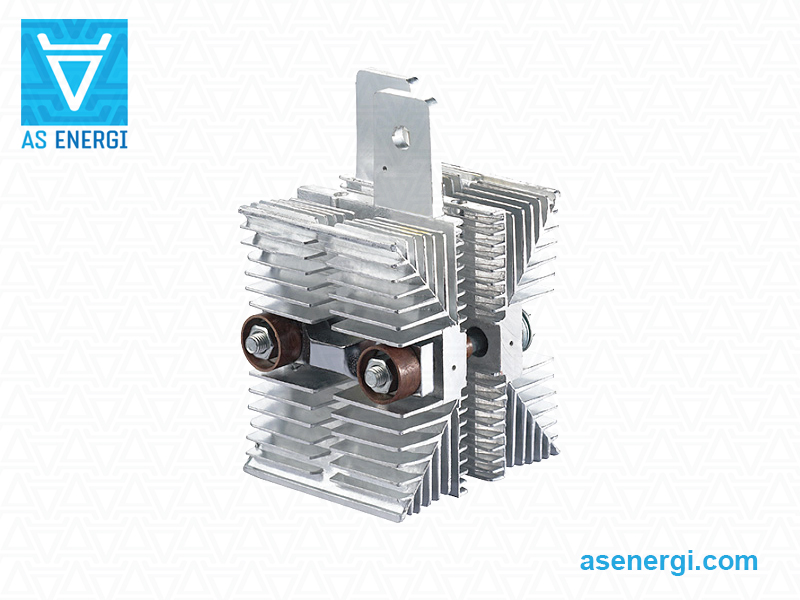

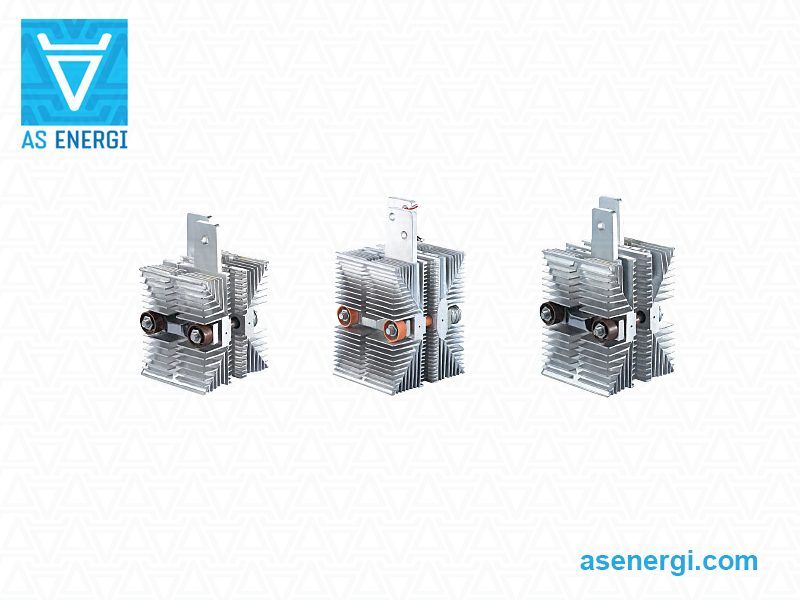

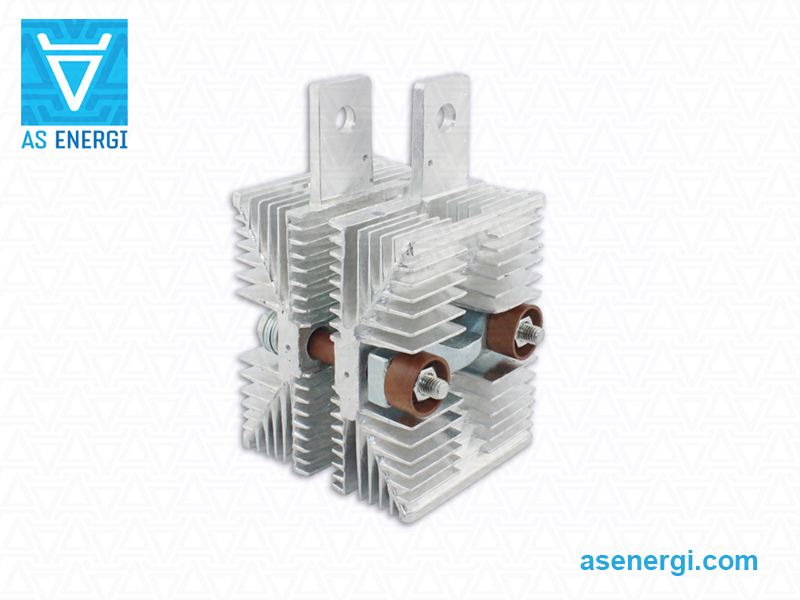

공기 냉각 방열판 사진:

공기 방열판으로 디스크 사이리스터를 조립할 때 권장되는 사항입니다:

사이리스터와 쿨러의 맞닿은 표면 사이의 열 전달 및 전기적 접촉 신뢰성은 조립 토크 (압착력)에 의해 보장됩니다.

조립 전에 비주얼 검사 (1)를 통해 접촉 표면에 기계적 손상이 없는지 확인하고 알콜에 담근 (2) 닦은 천으로 표면을 닦아야 합니다.

검사를 마친 후, 전류 접촉부 (리드)를 고정하고 구조 정렬을 고정하기 위한 핀을 설치합니다.

열 전달 성능을 개선하기 위해 조립 전 얇은 실리콘 열전도성 페이스트를 발라주는 것이 좋습니다 (3) (이는 권장 사항이며 설치를 위한 필수 사항은 아닙니다).

사이리스터 (3), 쿨러의 두 번째 부분, 유리섬유 절연체 및 추력 와셔를 설치합니다.

횡단봉을 (4) 통과시킨 후 너트를 균등하게 조입니다. 접촉 표면의 일치 여부와 균일성을 확인합니다.

부품이 충분히 압착되어 움직일 수 있을 때, 쿨러를 평평한 표면에 놓고 표면의 전체 인접 평면의 평행도 허용 오차를 확인하는 것이 좋습니다 (5).

각각의 너트를 순차적으로 조입니다 (약 1/4 회전씩) 멈출 때까지 (6). 횡단봉의 변형량은 조여진 압착력이 요구되는 압착력에 부합하는지 확인하는 지표입니다.

설치 후, 고정 장치(너트 및 와셔)는 부식으로부터 추가적으로 보호해야 합니다.

전력 사이리스터에 대한 팁과 권장 사항:

전력 사이리스터는 모든 매개변수에 대해 최대 부하에서 장기간 작동해서는 안 됩니다. 이 경우 안전 계수는 장치의 필요한 신뢰성 수준에 의해 결정됩니다.

고장난 전력 사이리스터는 교체되는 사이리스터의 매개변수와 일치하는 사이리스터로 교체해야 합니다.

주위 온도가 높은 환경에서 작동할 때는 과냉각이 필요합니다.

전력 사이리스터와 쿨러를 주기적으로 청소하여 먼지와 오염물을 제거하는 것이 적절한 열 방출을 보장하기 위해 권장됩니다.

인덕티브 전류 분배기(종종 비틀어진 토로이드 와이어)는 병렬로 연결된 전력 사이리스터 간의 전류를 균등하게 하기 위해 사용해야 합니다. 가장 일반적인 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 전력 사이리스터입니다. 이 경우 전류 분배기의 효율성은 자성 와이어의 단면적에 의해 결정됩니다.

전력 사이리스터가 직렬로 연결될 때 전압 불균형을 방지하려면 각 사이리스터와 병렬로 연결된 션트 저항기를 사용해야 합니다. 변동 조건에서 전압 평형은 각 사이리스터에 병렬로 연결된 커패시터를 통해 제공됩니다.

작동 중 고전압 하에 있는 전력 사이리스터에 손을 대는 것은 엄격히 금지됩니다.
