(EN)정류기 다이오드, 스터드 타입, 파워렉스 교체용
표준 정류 다이오드(표준 정류기 다이오드), 일반적으로 일반 복구 다이오드(일반 복구 다이오드)라고 불리는 스터드형 설계의 범용 다이오드입니다.
스터드형 정류 다이오드 A-RS AS ENERGITM는 대체품, 아날로그 및 표준 다이오드 Powerex의 대체 반도체 장치입니다.
"스터드형 장치용 공냉식 방열판 O 시리즈"는 다이오드 냉각을 위해 주문할 수 있습니다.
고출력 스터드형 다이오드 리뷰 동영상 표준 다이오드는 최대 550A의 직류(DC) 및 교류(AC) 전류를 변환하며, 최대 4400V의 회로에서 사용됩니다. 주요 응용 분야는 대형 AC 드라이브용 정류기, 알루미늄 제련 및 기타 금속 정제, 그리고 선로 측 전원 공급입니다.
이 다이오는 산업 표준 스터드 설계를 채택하여 기존 장비에 쉽게 통합할 수 있습니다. 다이오드의 극성(양극, 음극)은 케이스에 있는 아이콘으로 결정됩니다. 다이오드의 기술 사양, 부품 번호 안내, 데이터 시트는 아래에 나와 있습니다.
정류 다이오드 AS ENERGITM는 다음과 같은 특징을 가지고 있습니다: 낮은 정적 및 동적 손실, 높은 VRSM/VRRM 값, 다양한 산업 분야에서 장치 사용 경험, 100~9000V의 전압 범위 및 100~15000A의 전류 범위, 열 및 전기 주기 변화에 대한 높은 저항성.
저희 회사는 정류 다이오드에 대해 구매일로부터 2년간 품질 보증을 제공합니다. 다이오드 공급 시 필요에 따라 기술 여권 및 적합성 인증서를 제공합니다.
표준 다이오드 스터드 유형의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
정류 다이오드(스터드형) 파워렉스 및 교체품의 일반 사양
| 유형 | VRRM | IF(AV) (TC=55°C) |

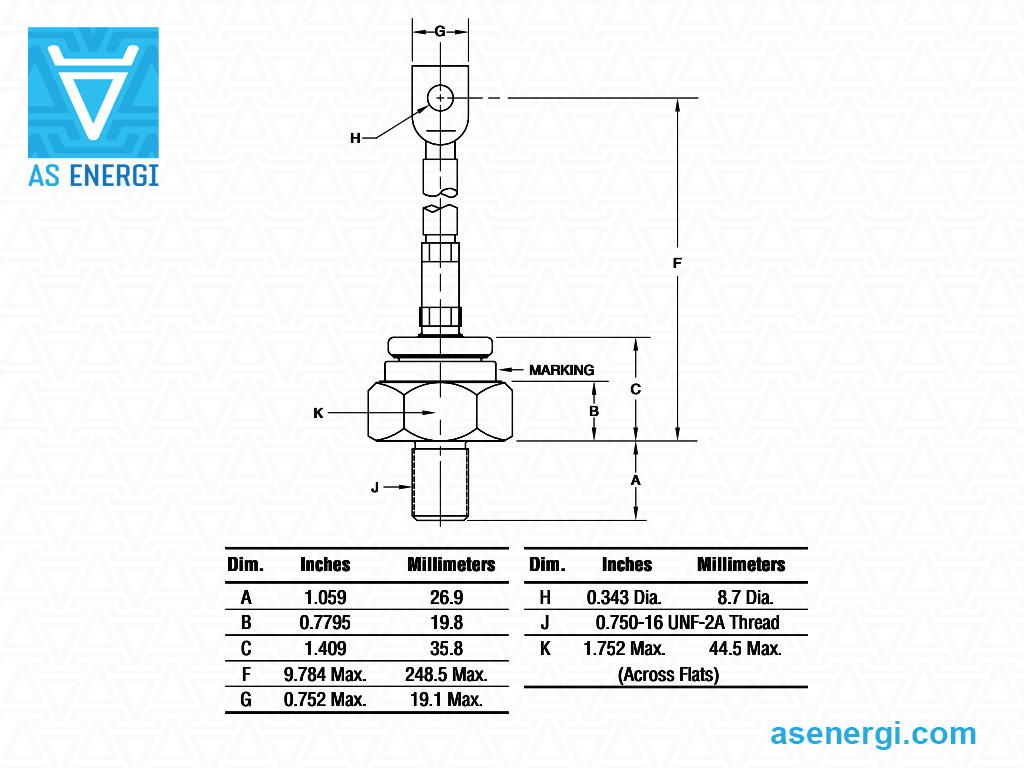

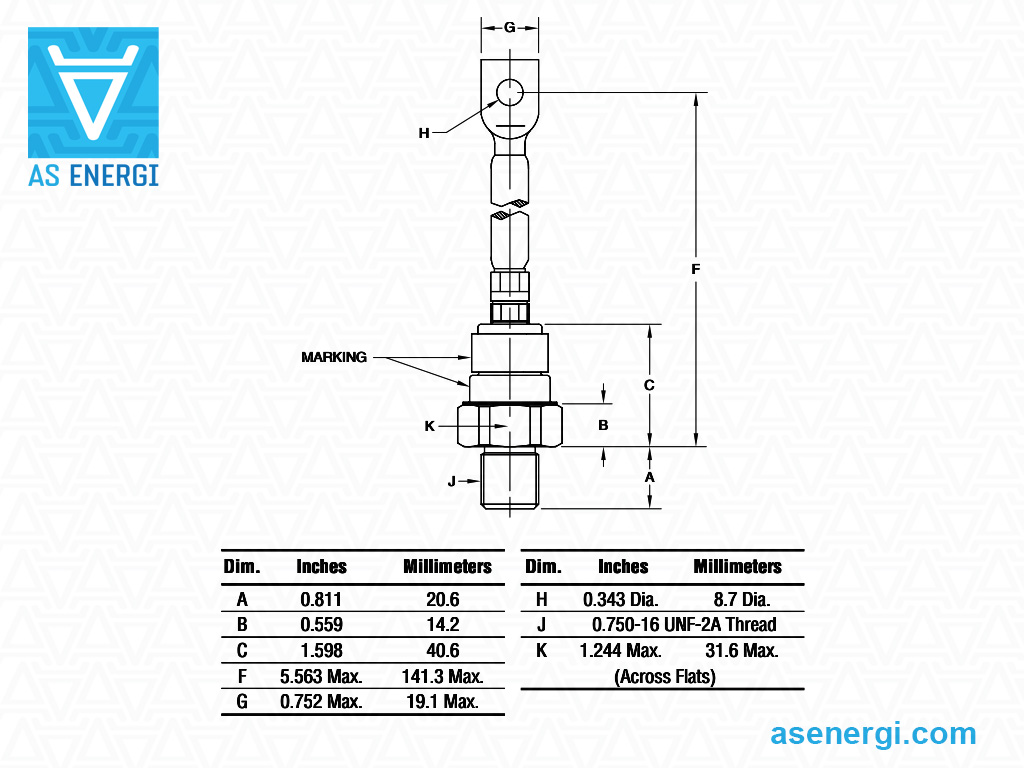

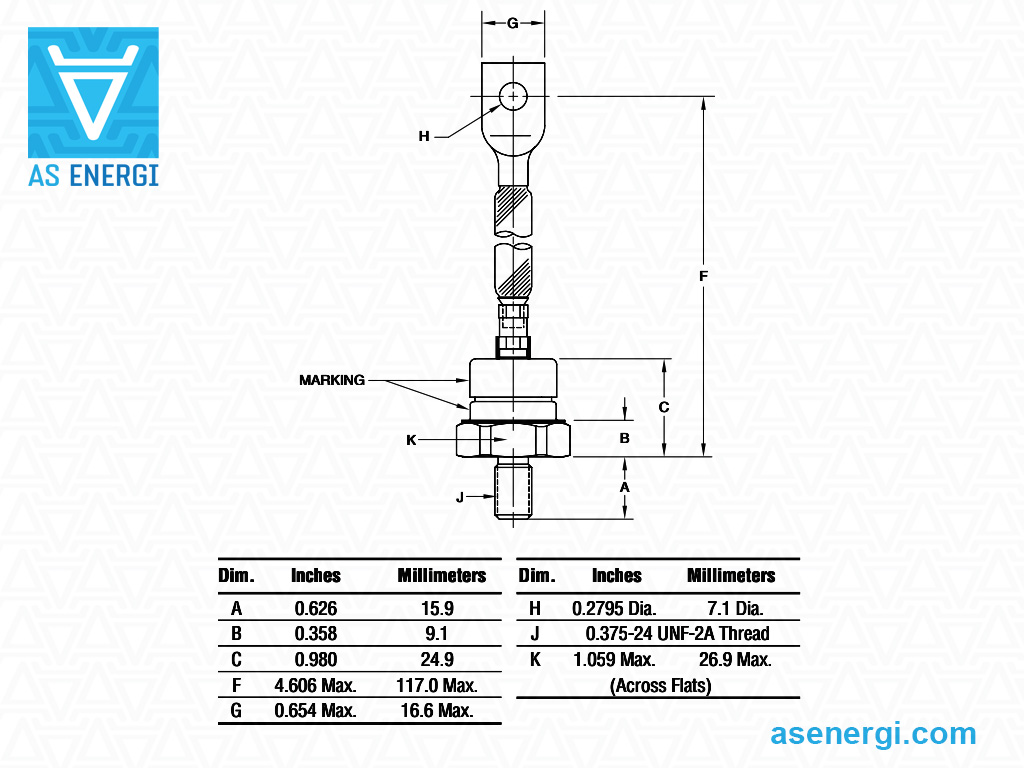

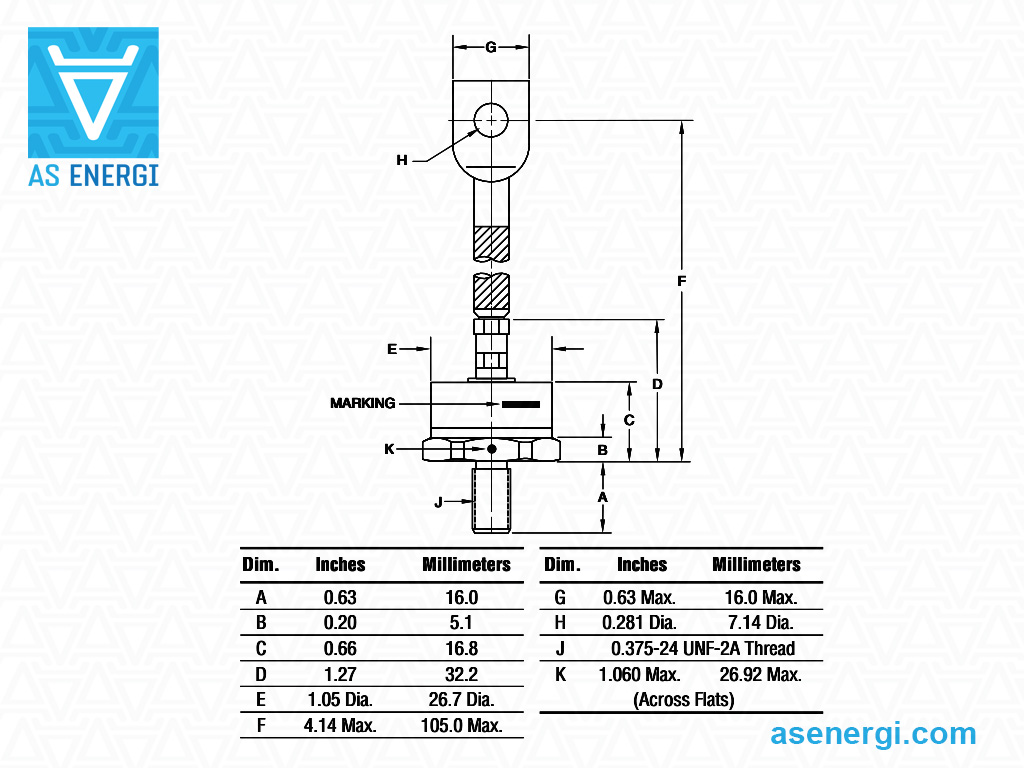

IFSM | I2t | VT0 | rT | Tvj max | RthJK | 케이스 | 치수 ØDxØdxH |
교체 AS ENERGITM |
데이터 시트 |
| V | A | A | A2·s | V | mΩ | ºC | K/W | mm | ||||
| 최대 1600V | ||||||||||||
| R510-12-10 | 100 (130) | 1200 | 2.3 | 22 | 0.8 | 1.99 | 200 | 0.28 | 0.375-24 UNF-2A | R51 | A-RS510-12-10 |  |
| R511-12-10 | 100 (130) | A-RS511-12-10 | ||||||||||
| R500-16-10 | 100 (160) | 1600 | 2.3 | 22 | 0.8 | 1.99 | 200 | 0.28 | 0.375-24 UNF-2A | R50 | A-RS500-16-10 | |
| R501-16-10 | 100 (160) | A-RS501-16-10 | ||||||||||
| R500-14-14 + | 140 (125) | 1400 | 2.5 | 32.2 | 0.95 | 1 | 190 | 0.3 | 0.375-24 UNF-2A | R50 | A-RS500-14-14 + | |
| R501-14-14 + | 140 (125) | A-RS501-14-14 + | ||||||||||
| R510-12-15 | 150 (110) | 1200 | 3 | 37.5 | 0.85 | 1.08 | 200 | 0.28 | 0.375-24 UNF-2A | R51 | A-RS510-12-15 | |
| R511-12-15 | 150 (110) | A-RS511-12-15 | ||||||||||
| R500-16-15 | 150 (145) | 1600 | 3 | 37.5 | 0.85 | 1.08 | 200 | 0.28 | 0.375-24 UNF-2A | R50 | A-RS500-16-15 | |
| R501-16-15 | 150 (145) | A-RS501-16-15 | ||||||||||
| R500-14-17 + | 170 (125) | 1400 | 3 | 45 | 0.85 | 0.64 | 190 | 0.3 | 0.375-24 UNF-2A | R50 | A-RS500-14-17 + | |
| R501-14-17 + | 170 (125) | A-RS501-14-17 + | ||||||||||
| R600-12-33 + | 330 (125) | 1200 | 6.5 | 211 | 0.8 | 0.63 | 190 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-12-33 + | |
| R601-12-33 + | 330 (125) | A-RS601-12-33 + | ||||||||||
| R700-12-50 + | 500 (125) | 1200 | 10 | 500 | 0.7 | 0.32 | 190 | 0.1 | 0.750-16 UNF-2A | R70 | A-RS700-12-50 + | |
| R701-12-50 + | 500 (125) | A-RS701-12-50 + | ||||||||||
| R700-16-05 | 550 (125) | 1600 | 10 | 416 | 0.65 | 0.25 | 175 | 0.12 | 0.750-16 UNF-2A | R70 | A-RS700-16-05 | |
| R701-16-05 | 550 (125) | A-RS701-16-05 | ||||||||||
| Up to 2600V | ||||||||||||
| R600-26-20 | 200 (140) | 2600 | 5.5 | 125 | 0.84 | 0.94 | 150 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-26-20 | |
| R601-26-20 | 200 (140) | A-RS601-26-20 | ||||||||||
| R600-26-23 + | 230 (100) | 2600 | 5 | 125 | 0.84 | 0.94 | 150 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-26-23 + | |
| R601-26-23 + | 230 (100) | A-RS601-26-23 + | ||||||||||
| R600-26-25 | 250 (130) | 2600 | 6 | 150 | 0.88 | 0.72 | 150 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-26-25 | |
| R601-26-25 | 250 (130) | A-RS601-26-25 | ||||||||||
| R600-26-30 | 300 (120) | 2600 | 6.5 | 175 | 0.92 | 0.53 | 150 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-26-30 | |
| R601-26-30 | 300 (120) | A-RS601-26-30 | ||||||||||
| R600-22-30 + | 300 (110) | 2200 | 5.5 | 151 | 0.82 | 0.82 | 175 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-22-30 + | |
| R601-22-30 + | 300 (110) | A-RS601-22-30 + | ||||||||||
| R700-22-44 + | 440 (110) | 2200 | 9 | 405 | 0.8 | 0.42 | 175 | 0.1 | 0.750-16 UNF-2A | R70 | A-RS700-22-44 + | |
| R701-22-44 + | 440 (110) | A-RS701-22-44 + | ||||||||||
| R700-26-04 | 450 (100) | 2600 | 8.5 | 266 | 0.83 | 0.4 | 150 | 0.12 | 0.750-16 UNF-2A | R70 | A-RS700-26-04 | |
| R701-26-04 | 450 (100) | A-RS701-26-04 | ||||||||||
| Up to 3600V | ||||||||||||
| R700-30-32 + | 315 (100) | 3000 | 8 | 320 | 0.9 | 0.52 | 150 | 0.1 | 0.750-16 UNF-2A | R70 | A-RS700-30-32 + | |
| R701-30-32 + | 315 (100) | A-RS701-30-32 + | ||||||||||
| Up to 4500V | ||||||||||||
| R700-40-25 + | 245 (100) | 4000 | 7 | 245 | 1.3 | 0.6 | 150 | 0.10 | 0.750-16 UNF-2A | R70 | A-RS700-40-25 + | |
| R701-40-25 + | 245 (100) | A-RS701-40-25 + | ||||||||||
| R700-44-03 | 300 (80) | 4400 | 7 | 204 | 0.92 | 0.55 | 150 | 0.12 | 0.750-16 UNF-2A | R70 | A-RS700-44-03 | |
| R701-44-03 | 300 (80) | A-RS701-44-03 | ||||||||||
정류기 다이오드 부품 번호 안내서:
| A | - | RS | 701 | - | 22 | - | 44 | - | + |
| A | – |  AS ENERGITM |
| RS | – | 제품 그룹: 다이오드 스터드. |
| 701 | – | 유형 번호. |
| 22 | – | 전압 등급 (VRRM x 100). |
| 44 | – | 전류 등급 IT(AV), Amp. |
| + | – | 이전 버전 다이오드. |
고전력 반도체 AS ENERGITM
당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.
파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
스터드형 전원 정류기 다이오드에 대한 설치 권장 사항:
다이오드와 쿨러의 접합 면 사이의 열 전달 및 전기 접촉 신뢰성은 전체 온도 범위에 걸쳐 적절한 토크로 보장됩니다.
조립 전에 접촉 면의 기계적 손상을 (1) 시각적으로 점검하고, 알코올(톨루엔, 가솔린, 아세톤)에 적신 천으로 (2) 닦아내야 합니다.
열 전달 성능을 향상시키기 위해 조립 전에 얇은 층의 실리콘 열전도 페이스트를 (3) 바르는 것이 권장되지만, 설치 시 필수 조건은 아닙니다.
설치 후 패스너(너트 및 와셔)는 부식 방지를 위해 추가로 고정해야 합니다.
전원 다이오드에 대한 팁 및 권장 사항:
전력 다이오드는 모든 매개변수에서 한계 부하로 장시간 작동하지 않아야 합니다. 이 경우 안전 계수는 장치의 요구 신뢰도 수준에 따라 결정됩니다.
고장난 전력 다이오드는 동일한 매개변수를 가진 다이오드로 교체해야 합니다.
주변 온도가 높은 환경에서 작동할 경우 초과 냉각을 제공해야 합니다.
적절한 열 방출을 보장하기 위해 전력 다이오드와 쿨러의 먼지와 오염 물질을 제거하는 주기적인 청소를 권장합니다.
병렬로 연결된 전력 다이오드 간의 전류를 균등화하기 위해 유도 전류 분배기(종종 꼬인 토로이드 와이어)를 사용해야 합니다. 가장 인기 있는 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 전력 다이오드입니다. 이 경우 전류 분배기의 효율성은 자기 와이어의 단면에 따라 결정됩니다.
전력 다이오드를 직렬로 연결할 때 전압 불균형 방지는 각 다이오드와 병렬로 연결된 션트 저항기를 사용하여 이루어집니다. 과도 상태에서의 전압 균형은 각 다이오드에 병렬로 연결된 커패시터를 통해 제공됩니다.
작동 중 고전압이 걸린 전력 다이오드를 절대 손으로 만지지 마십시오.
