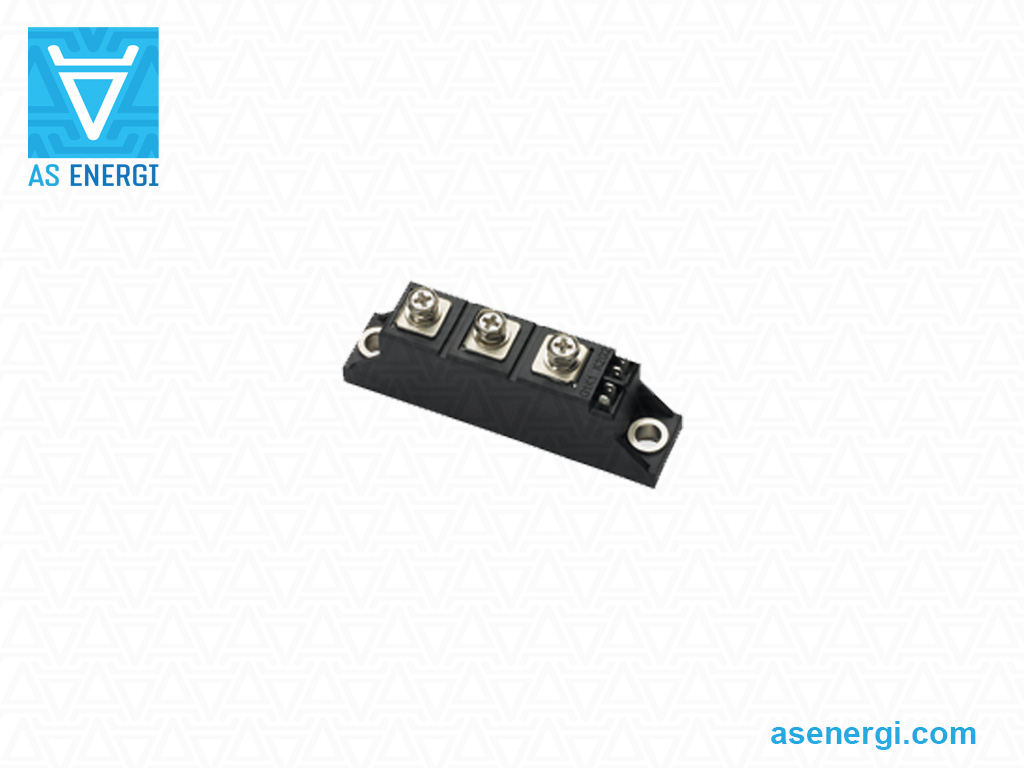

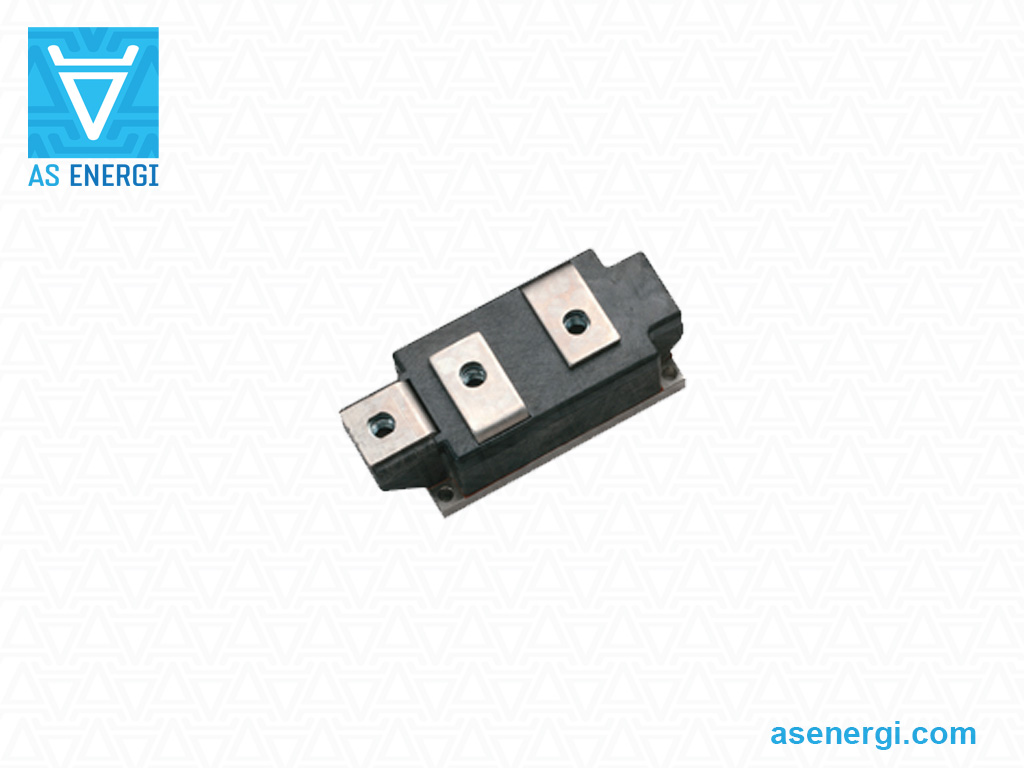

사이리스터 모듈 파워렉스 대체품

타이리스터 모듈은 두 가지 또는 단일 반도체 토폴로지(타이리스터-타이리스터 및 단일 타이리스터 타입)로 이루어진 모놀리식 설계입니다. DC 및 AC 회로에서 최대 1500A의 부하와 최대 4000V의 역 펄스 전압을 처리할 수 있습니다.

타이리스터 모듈 AM-LS, AM-LN, AM-PS, AM-CD, AM-ND, AM-LD, AM-PD, AM-PA AS ENERGI^TM는 타이리스터 모듈 Powerex의 대체품, 동일한 반도체 장치입니다.

타이리스터 모듈은 표준 산업용 케이스에 장착되어 있어 기존 장비에 쉽게 통합할 수 있습니다.

모듈은 높은 신뢰성을 제공하는 압력 접촉으로 설계되고 조립되어 비용 및 성능 최적화된 응용 프로그램의 특정 요구 사항을 충족합니다.

타이리스터 모듈은 다양한 전력 장비에서 사용됩니다 - 전력 및 제어 장치, 전기 드라이브, 전력 조정기, AC 조정기, 변환기, 블라스트 퍼니스 또는 화학 공정 제어기, 용접 장비, 그리고 AC 변환기의 정류기로 사용됩니다.

당사의 전력 모듈은 거의 모든 위상 제어 또는 정류기 응용 프로그램을 위한 여러 가지 이중 및 단일 장치 토폴로지로 제공됩니다.

당사는 타이리스터/다이오드 모듈에 대해 구매일로부터 2년 동안 품질 보증을 제공합니다. 타이리스터/다이오드 모듈을 공급할 때, 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.

사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

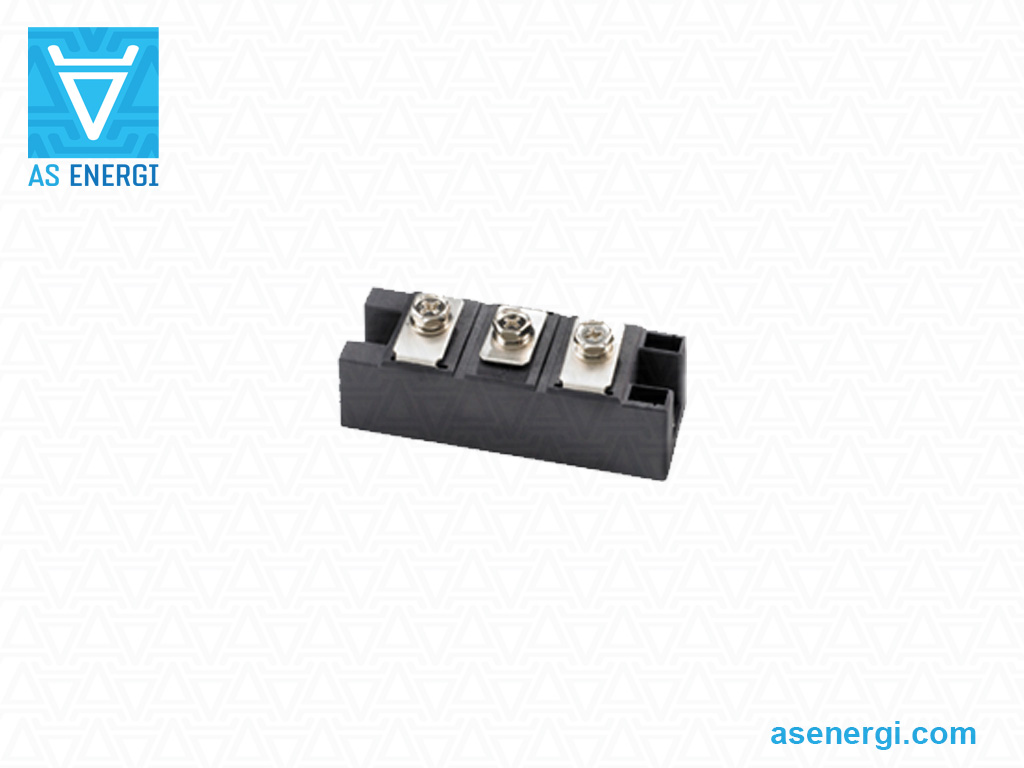

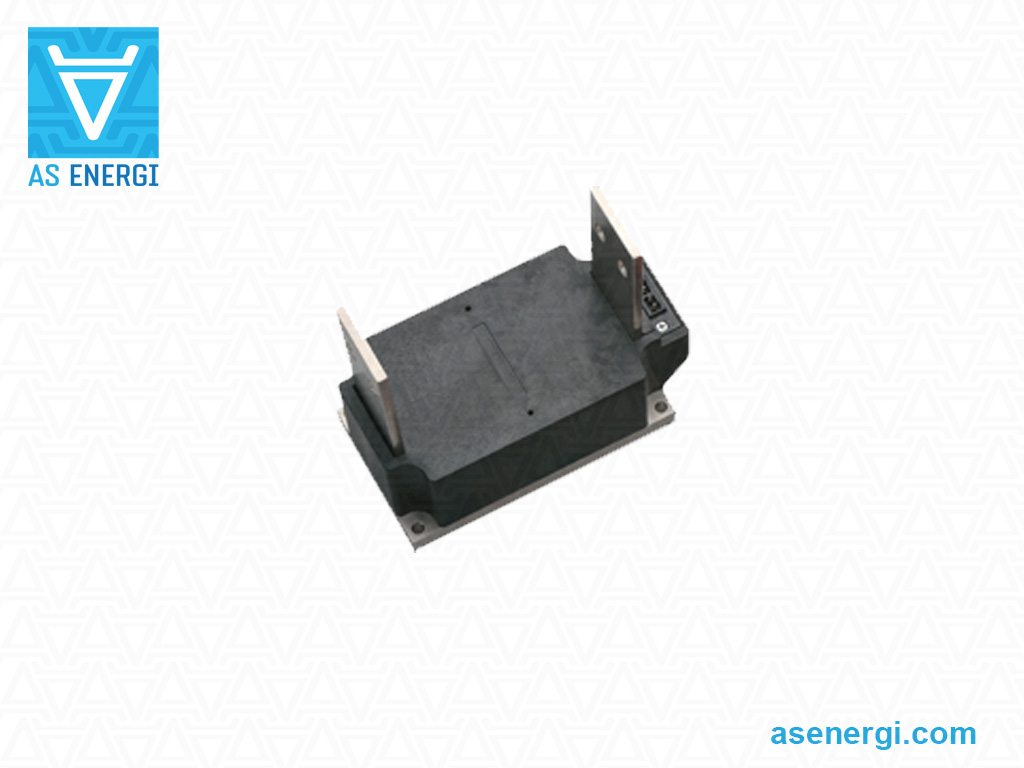

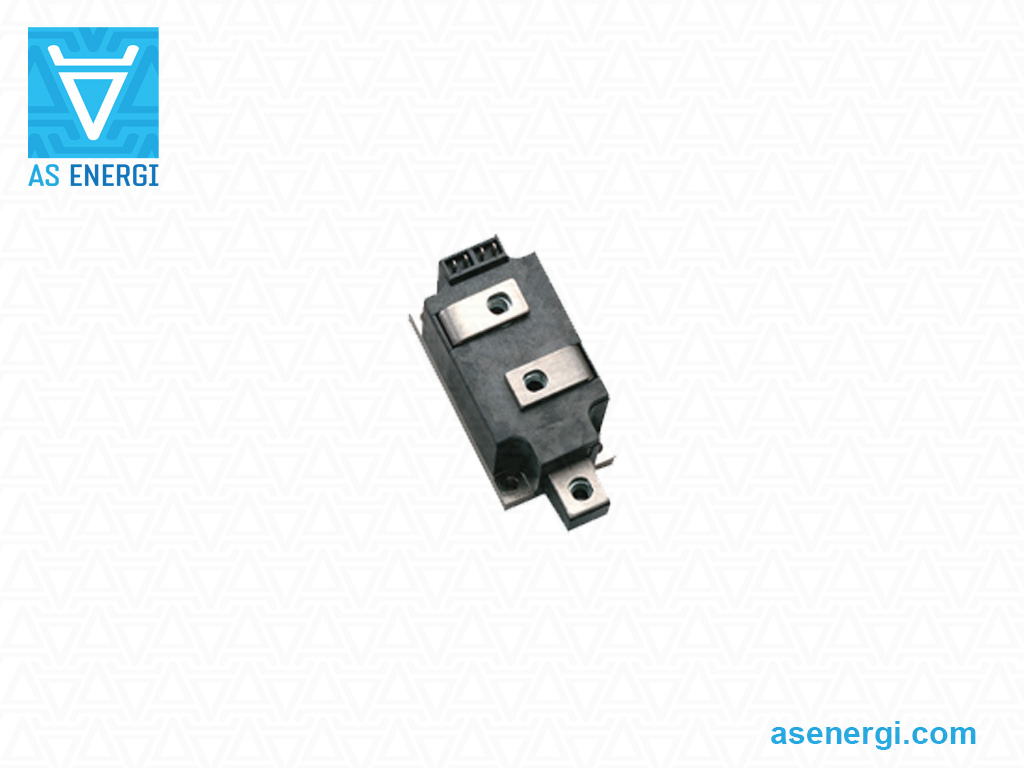

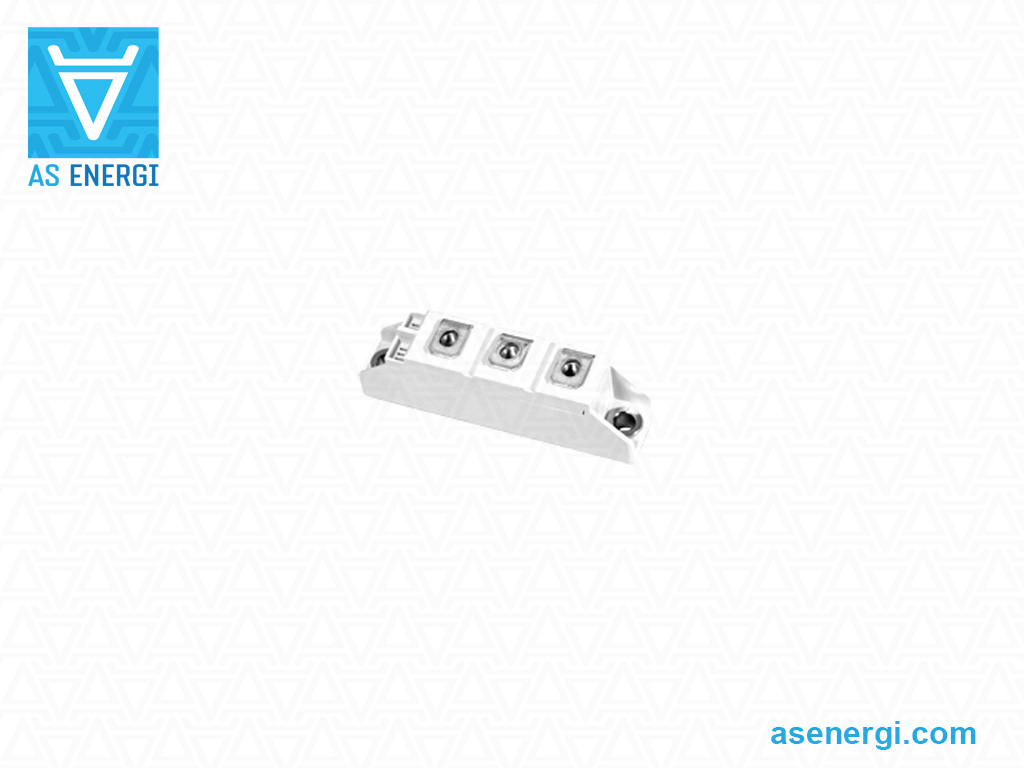

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

사이리스터 모듈 파워렉스 및 교체품의 일반 사양

유형	I_{F(AV)M (T_C)}	V _RRM V _DRM	I_FSM	I ²t	V _T0	r _T	R _th(jc) 모듈당	R _th(jc) 정션당	R _th(cs) 모듈당	치수 L×B×H	교체 AS ENERGI^TM	데이터 시트
유형	A	V	kA	kA ²·s	V	mΩ	°C/W	°C/W	°C/W	mm	교체 AS ENERGI^TM	PDF
단일 사이리스터 모듈

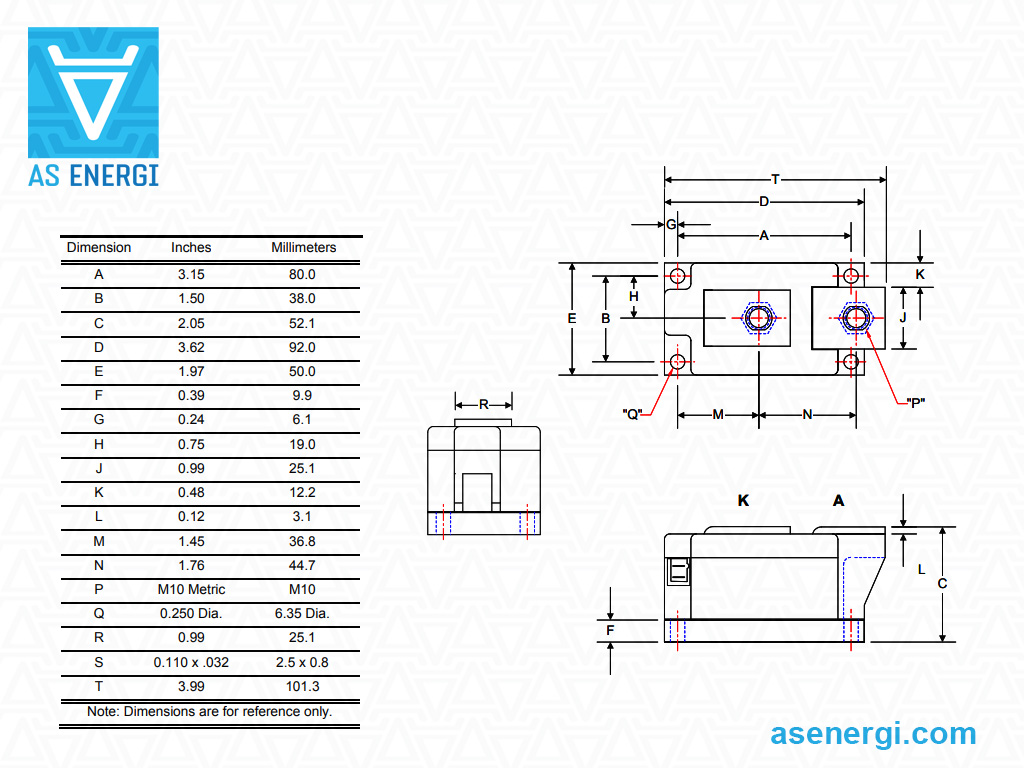

LS833624	240/74	3600	5	126	1.563	2.141	0.065	-	0.02	92x50x52	AM-LS833624
LS833824	240/74	3800	5	126	1.563	2.141	0.065	-	0.02	92x50x52	AM-LS833824
LS834024	240/74	4000	5	126	1.563	2.141	0.065	-	0.02	92x50x52	AM-LS834024

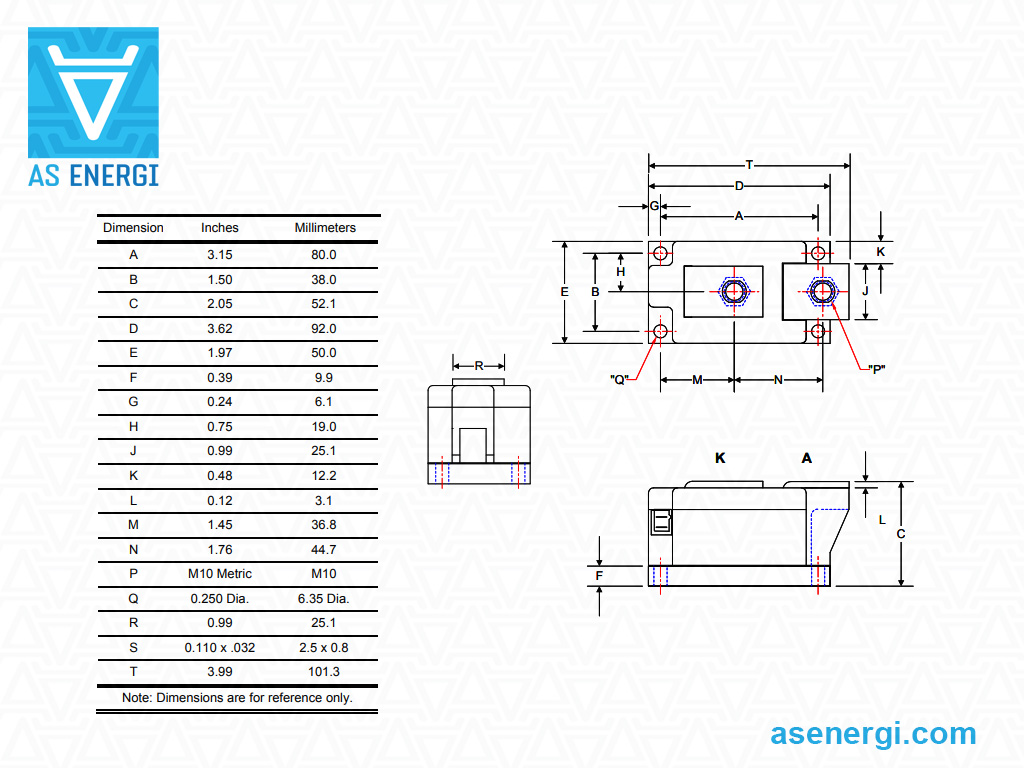

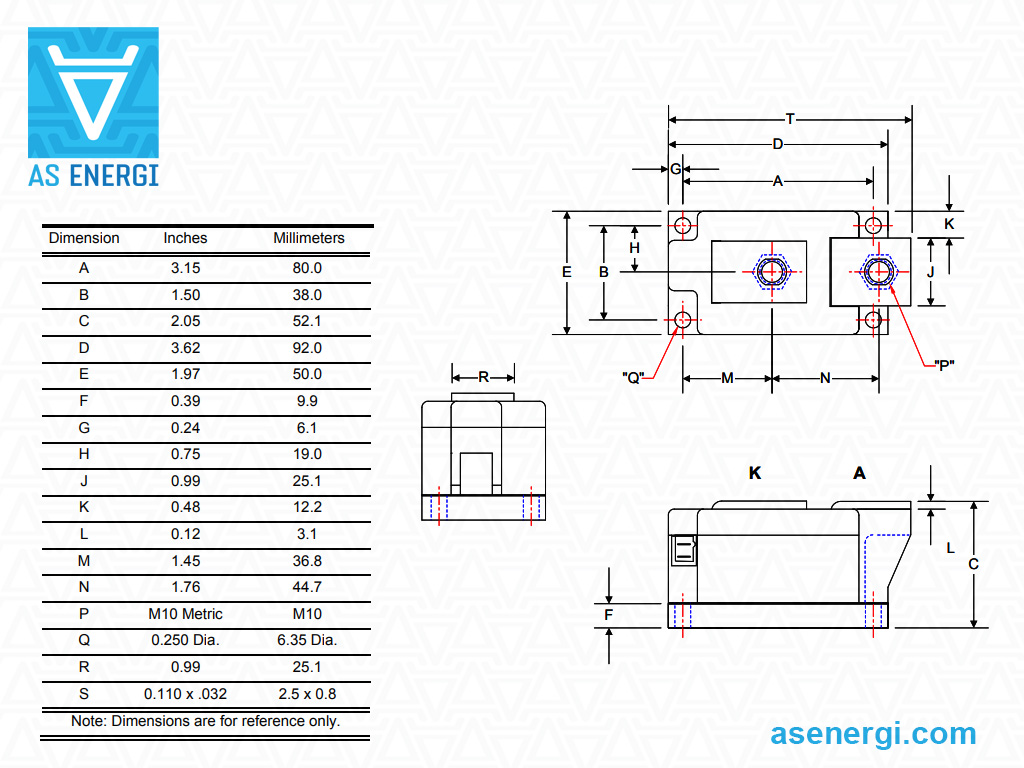

LS431843	430/80	1800	10	500	0.88	0.66	0.065	-	0.02	92x50x52	AM-LS431843
LS432043	430/80	2000	10	500	0.88	0.66	0.065	-	0.02	92x50x52	AM-LS432043
LS432243	430/80	2200	10	500	0.88	0.66	0.065	-	0.02	92x50x52	AM-LS432243
LS430850	500/86	800	16.3	1328	0.81	0.32	0.065	-	0.02	92x50x52	AM-LS430850
LS431050	500/86	1000	16.3	1328	0.81	0.32	0.065	-	0.02	92x50x52	AM-LS431050
LS431250	500/86	1200	16.3	1328	0.81	0.32	0.065	-	0.02	92x50x52	AM-LS431250
LS431450	500/86	1400	16.3	1328	0.81	0.32	0.065	-	0.02	92x50x52	AM-LS431450
LS431650	500/86	1600	16.3	1328	0.81	0.32	0.065	-	0.02	92x50x52	AM-LS431650

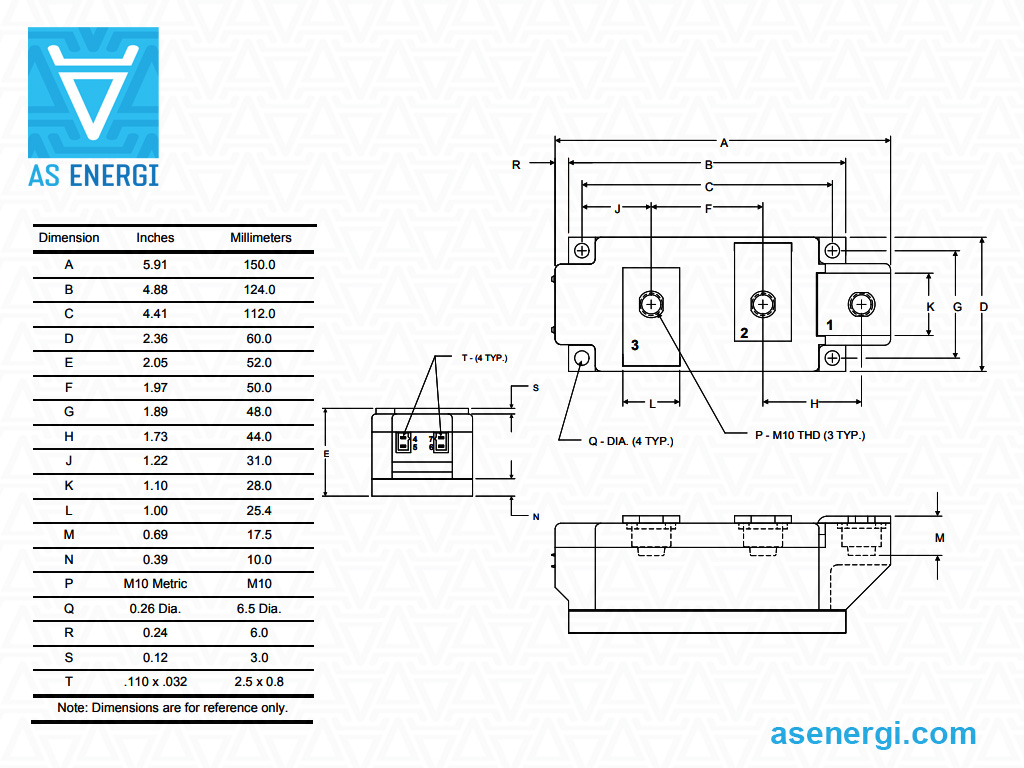

LN431885	850/89	1800	27.7	3830	0.905	0.16	0.0325	-	0.01	150x60x48	AM-LN431885

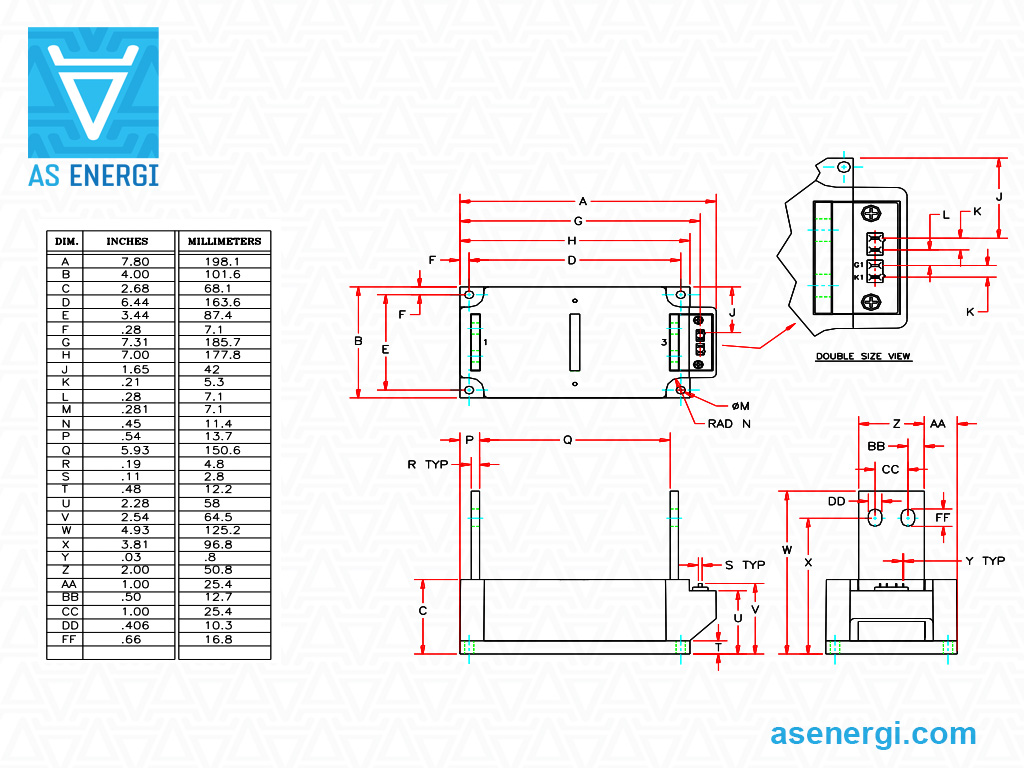

PS434010	1000/79	4000	24.2	2900	1.4	0.193	0.024	-	0.009	198x102x68	AM-PS434010
PS431215	1500/86	1200	62	19220	0.691	0.102	0.024	-	0.009	198x102x68	AM-PS431215
PS431415	1500/86	1400	62	19220	0.691	0.102	0.024	-	0.009	198x102x68	AM-PS431415
PS431615	1500/86	1600	62	19220	0.691	0.102	0.024	-	0.009	198x102x68	AM-PS431615
PS431815	1500/86	1800	62	19220	0.691	0.102	0.024	-	0.009	198x102x68	AM-PS431815
PS432015	1500/76	2000	49.8	12380	0.849	0.13	0.024	-	0.009	198x102x68	AM-PS432015
PS432215	1500/76	2200	49.8	12380	0.849	0.13	0.024	-	0.009	198x102x68	AM-PS432215
PS432415	1500/76	2400	49.8	12380	0.849	0.13	0.024	-	0.009	198x102x68	AM-PS432415
Dual Thyristor Modules

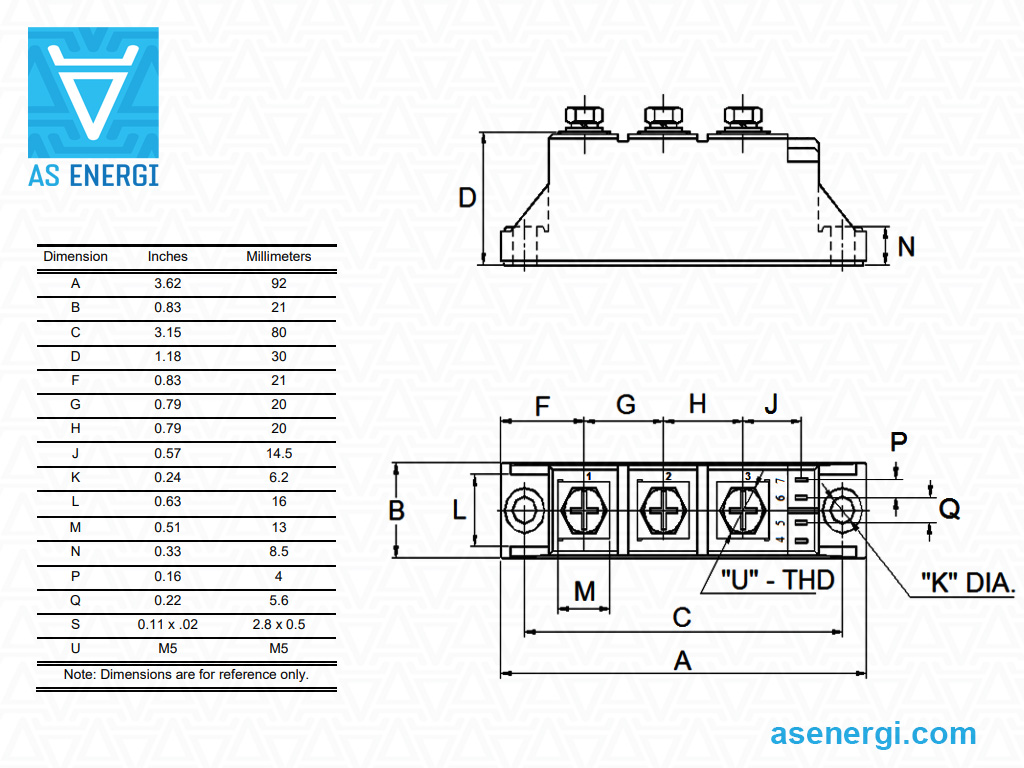

CD430890C	90/85	800	2.0	20.4	0.8	3.01	-	0.28	0.15	92x21x30	AM-CD430890C
CD431090C	90/85	1000	2.0	20.4	0.8	3.01	-	0.28	0.15	92x21x30	AM-CD431090C
CD431290C	90/85	1200	2.0	20.4	0.8	3.01	-	0.28	0.15	92x21x30	AM-CD431290C
CD431490C	90/85	1400	2.0	20.4	0.8	3.01	-	0.28	0.15	92x21x30	AM-CD431490C
CD431690C	90/85	1600	2.0	20.4	0.8	3.01	-	0.28	0.15	92x21x30	AM-CD431690C
CD431890C	90/85	1800	2.0	20.4	0.8	3.01	-	0.28	0.15	92x21x30	AM-CD431890C
CD430899C	100/88	800	2.4	29	0.8	3.01	-	0.25	0.15	92x21x30	AM-CD430899C
CD431099C	100/88	1000	2.4	29	0.8	3.01	-	0.25	0.15	92x21x30	AM-CD431099C
CD431299C	100/88	1200	2.4	29	0.8	3.01	-	0.25	0.15	92x21x30	AM-CD431299C
CD431499C	100/88	1400	2.4	29	0.8	3.01	-	0.25	0.15	92x21x30	AM-CD431499C
CD431699C	100/88	1600	2.4	29	0.8	3.01	-	0.25	0.15	92x21x30	AM-CD431699C
CD431899C	100/88	1800	2.4	29	0.8	3.01	-	0.25	0.15	92x21x30	AM-CD431899C

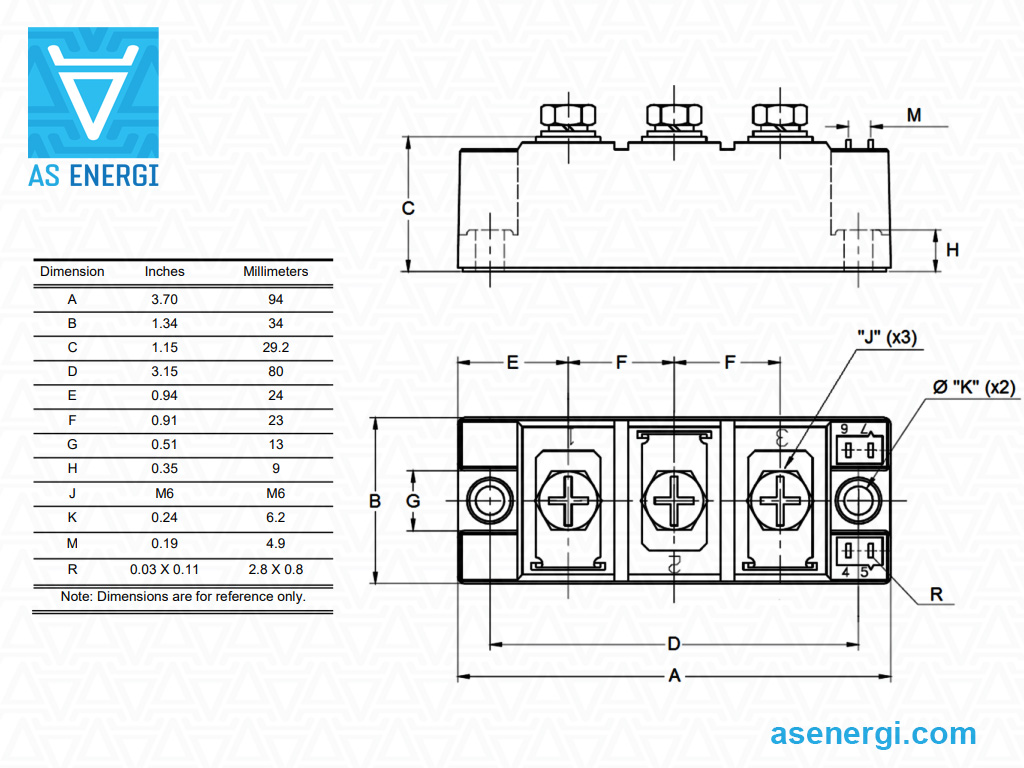

CD630815C	150/86	800	5.4	146	0.8	3.01	-	0.17	0.08	94x34x29	AM-CD630815C
CD631015C	150/86	1000	5.4	146	0.8	3.01	-	0.17	0.08	94x34x29	AM-CD631015C
CD631215C	150/86	1200	5.4	146	0.8	3.01	-	0.17	0.08	94x34x29	AM-CD631215C
CD631415C	150/86	1400	5.4	146	0.8	3.01	-	0.17	0.08	94x34x29	AM-CD631415C
CD631615C	150/86	1600	5.4	146	0.8	3.01	-	0.17	0.08	94x34x29	AM-CD631615C
CD631815C	150/86	1800	5.4	146	0.8	3.01	-	0.17	0.08	94x34x29	AM-CD631815C
CD632015C	150/83	2000	4.5	103	1.1	1.96	-	0.17	0.08	94x34x29	AM-CD632015C
CD632215C	150/83	2200	4.5	103	1.1	1.96	-	0.17	0.08	94x34x29	AM-CD632215C
CD632415C	150/83	2400	4.5	103	1.1	1.96	-	0.17	0.08	94x34x29	AM-CD632415C
CD632515C	150/83	2500	4.5	103	1.1	1.96	-	0.17	0.08	94x34x29	AM-CD632515C

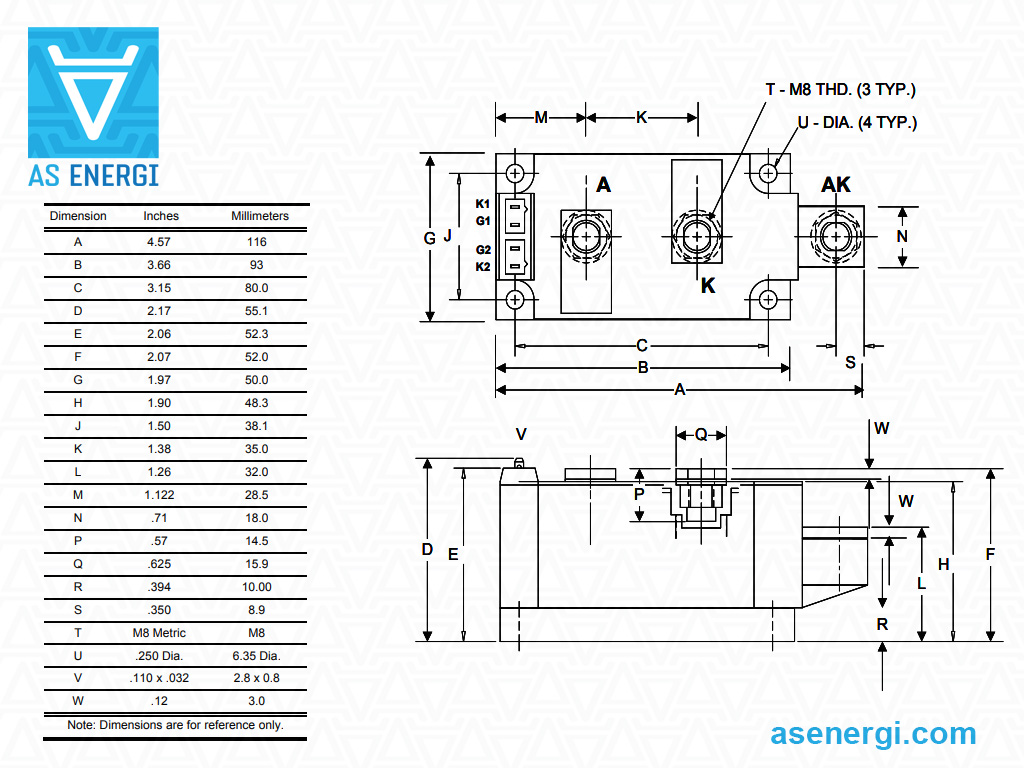

ND430821	210/92	800	8.8	320	0.813	0.81	0.07	0.14	0.03	116x50x55	AM-ND430821
ND431021	210/92	1000	8.8	320	0.813	0.81	0.07	0.14	0.03	116x50x55	AM-ND431021
ND431221	210/92	1200	8.8	320	0.813	0.81	0.07	0.14	0.03	116x50x55	AM-ND431221
ND431421	210/92	1400	8.8	320	0.813	0.81	0.07	0.14	0.03	116x50x55	AM-ND431421
ND431621	210/92	1600	8.8	320	0.813	0.81	0.07	0.14	0.03	116x50x55	AM-ND431621
ND431821	210/92	1800	8.8	320	0.813	0.81	0.07	0.14	0.03	116x50x55	AM-ND431821
ND432021	210/92	2000	8.8	320	0.813	0.81	0.07	0.14	0.03	116x50x55	AM-ND432021

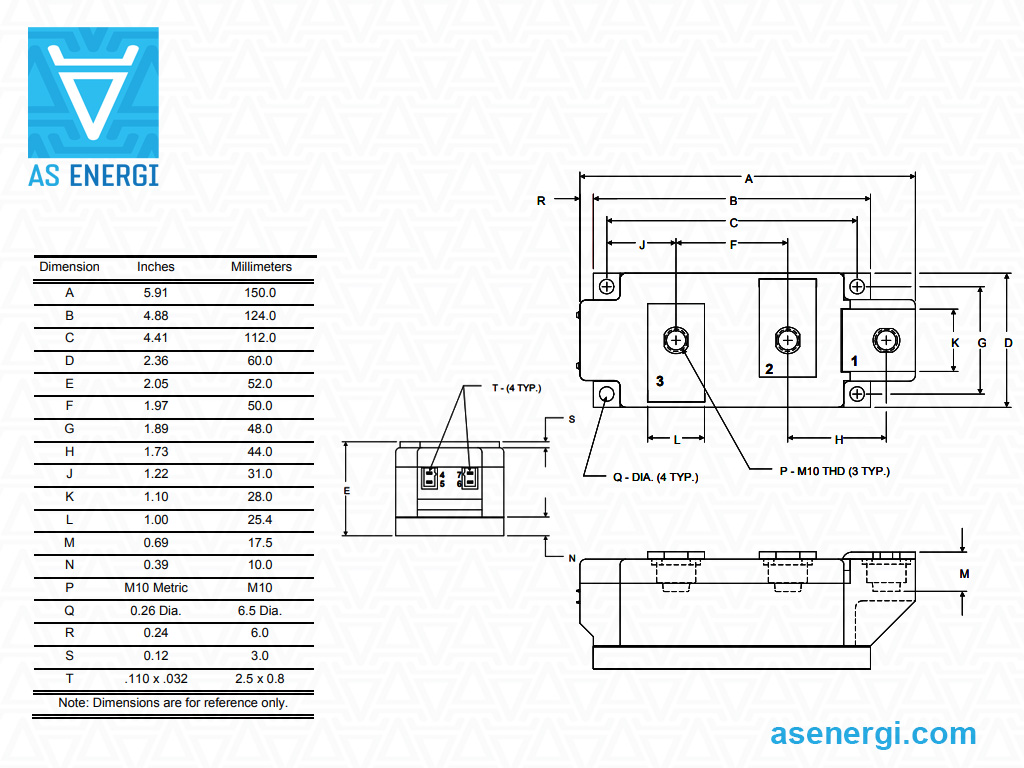

LD833624	240/74	3600	8.25	340	1.563	2.141	0.325	0.065	0.01	150x60x48	AM-LD833624
LD833824	240/74	3800	8.25	340	1.563	2.141	0.325	0.065	0.01	150x60x48	AM-LD833824
LD834024	240/74	4000	8.25	340	1.563	2.141	0.325	0.065	0.01	150x60x48	AM-LD834024
ND430625	250/89	600	8.8	322	0.819	0.589	0.07	0.14	0.03	116x50x55	AM-ND430625
ND430825	250/89	800	8.8	322	0.819	0.589	0.07	0.14	0.03	116x50x55	AM-ND430825
ND431025	250/89	1000	8.8	322	0.819	0.589	0.07	0.14	0.03	116x50x55	AM-ND431025
ND431225	250/89	1200	8.8	322	0.819	0.589	0.07	0.14	0.03	116x50x55	AM-ND431225
ND431425	250/89	1400	8.8	322	0.819	0.589	0.07	0.14	0.03	116x50x55	AM-ND431425
ND431625	250/89	1600	8.8	322	0.819	0.589	0.07	0.14	0.03	116x50x55	AM-ND431625
ND432225	250/83	2200	8.8	322	0.813	0.81	0.07	0.14	0.03	116x50x55	AM-ND432225
ND430633	330/71	600	9.18	421	0.819	0.589	0.07	0.14	0.03	116x50x55	AM-ND430633
ND430833	330/71	800	9.18	421	0.819	0.589	0.07	0.14	0.03	116x50x55	AM-ND430833
ND431033	330/71	1000	9.18	421	0.819	0.589	0.07	0.14	0.03	116x50x55	AM-ND431033
ND431233	330/71	1200	9.18	421	0.819	0.589	0.07	0.14	0.03	116x50x55	AM-ND431233
ND431433	330/71	1400	9.18	421	0.819	0.589	0.07	0.14	0.03	116x50x55	AM-ND431433
ND431633	330/71	1600	9.18	421	0.819	0.589	0.07	0.14	0.03	116x50x55	AM-ND431633

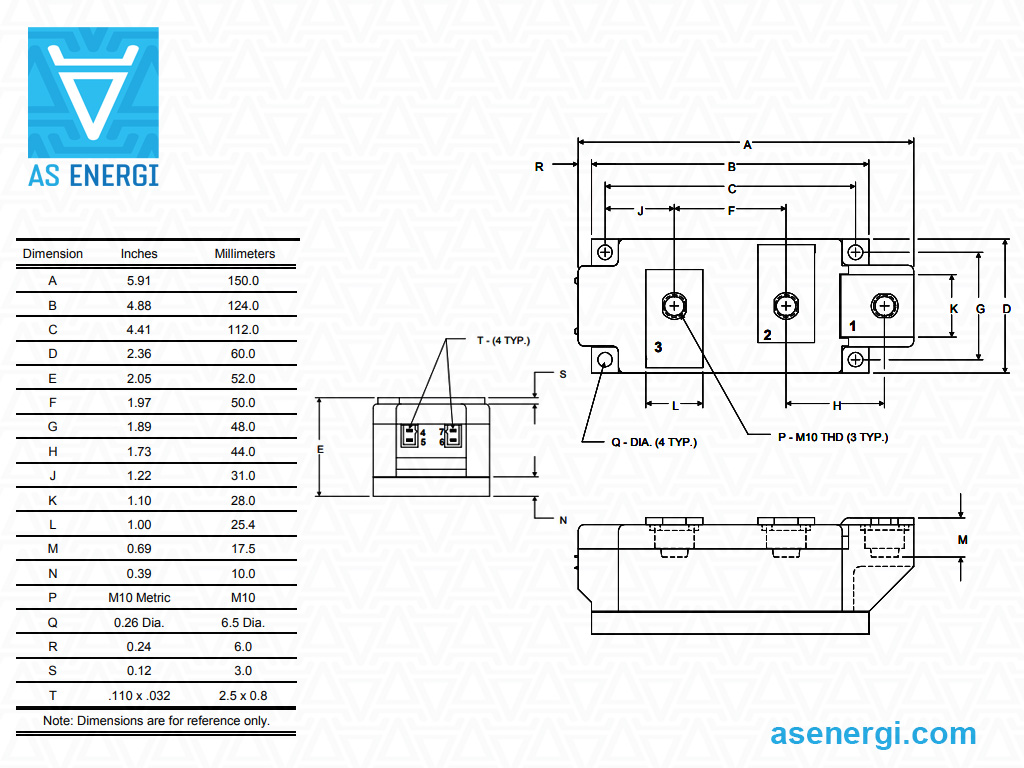

LD431843	430/80	1800	10	500	0.88	0.66	0.325	0.065	0.01	150x60x48	AM-LD431843
LD432043	430/80	2000	10	500	0.88	0.66	0.325	0.065	0.01	150x60x48	AM-LD432043
LD432243	430/80	2200	10	500	0.88	0.66	0.325	0.065	0.01	150x60x48	AM-LD432243
LD430850	500/86	800	16.3	1330	0.81	0.32	0.325	0.065	0.01	150x60x48	AM-LD430850
LD431050	500/86	1000	16.3	1330	0.81	0.32	0.325	0.065	0.01	150x60x48	AM-LD431050
LD431250	500/86	1200	16.3	1330	0.81	0.32	0.325	0.065	0.01	150x60x48	AM-LD431250
LD431450	500/86	1400	16.3	1330	0.81	0.32	0.325	0.065	0.01	150x60x48	AM-LD431450
LD431650	500/86	1600	16.3	1330	0.81	0.32	0.325	0.065	0.01	150x60x48	AM-LD431650
LD431850	500/84	1800	16.3	1330	0.916	0.28	0.325	0.065	0.01	150x60x48	AM-LD431850

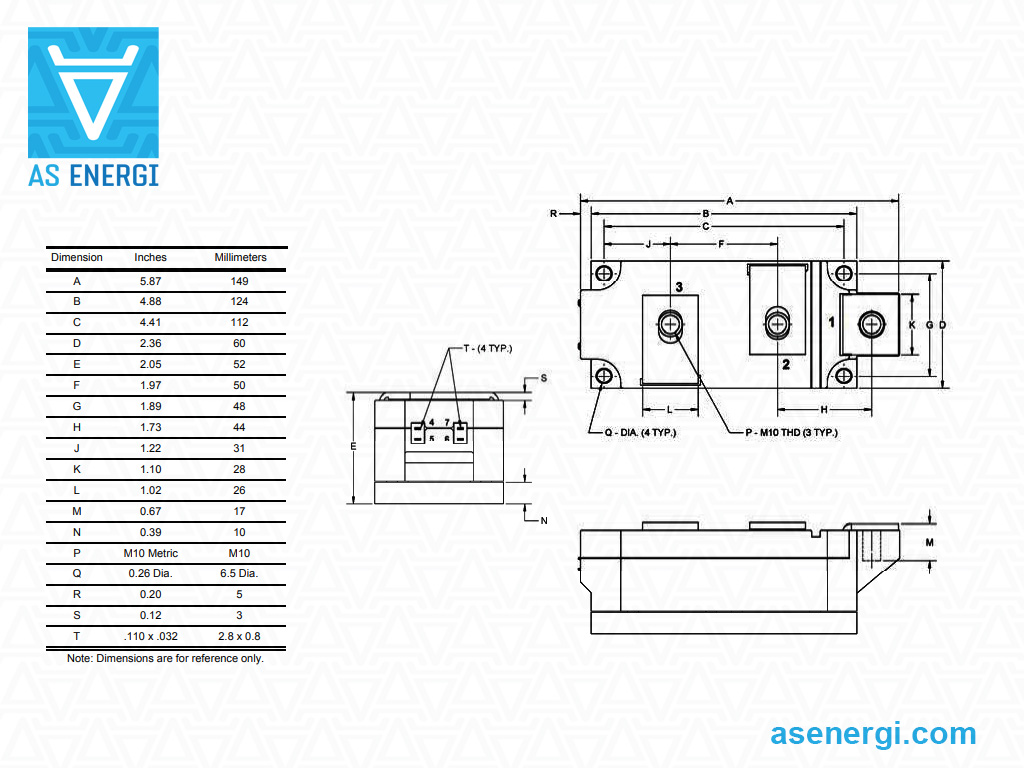

LDR31650	500/85	1600	15.5	1200	0.85	0.4	0.325	0.065	0.01	149x60x48	AM-LDR31650
LDR31850	500/85	1800	15.5	1200	0.85	0.4	0.325	0.065	0.01	149x60x48	AM-LDR31850

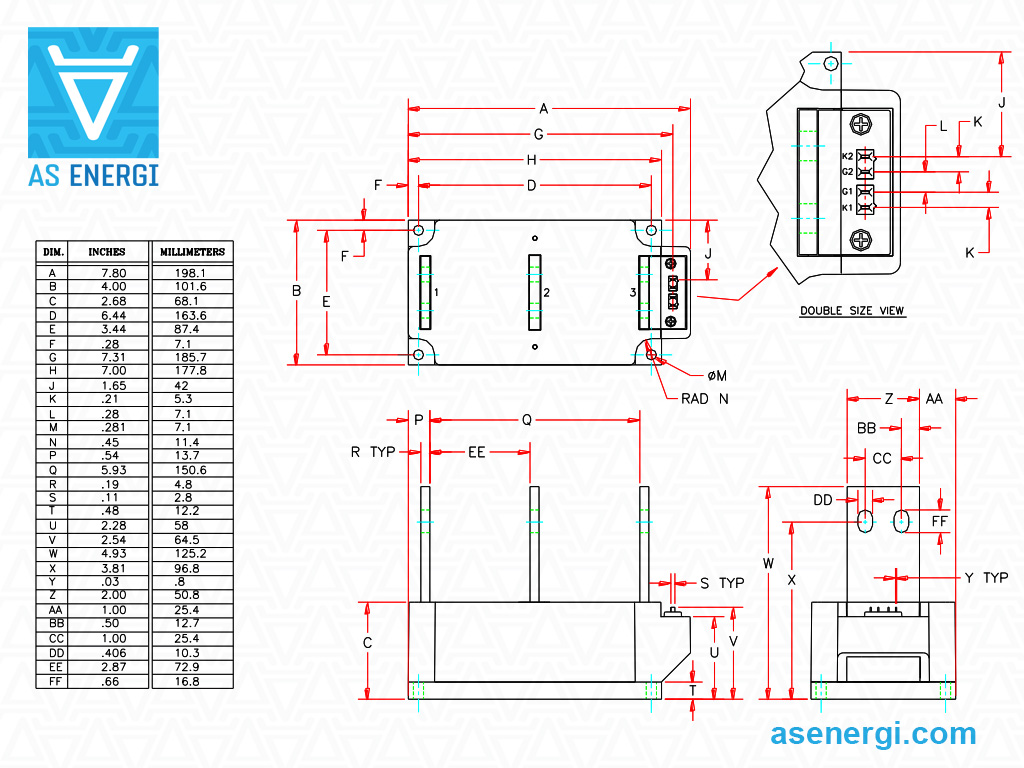

PD432006	600/81	2000	26.9	3620	0.869	0.237	0.029	0.058	0.009	198x102x68	AM-PD432006
PD432206	600/81	2200	26.9	3620	0.869	0.237	0.029	0.058	0.009	198x102x68	AM-PD432206
PD432406	600/81	2400	26.9	3620	0.869	0.237	0.029	0.058	0.009	198x102x68	AM-PD432406
PD431207	700/82	1200	36.5	6660	0.703	0.184	0.029	0.058	0.009	198x102x68	AM-PD431207
PD431407	700/82	1400	36.5	6660	0.703	0.184	0.029	0.058	0.009	198x102x68	AM-PD431407
PD431607	700/82	1600	36.5	6660	0.703	0.184	0.029	0.058	0.009	198x102x68	AM-PD431607
PD431807	700/82	1800	36.5	6660	0.703	0.184	0.029	0.058	0.009	198x102x68	AM-PD431807

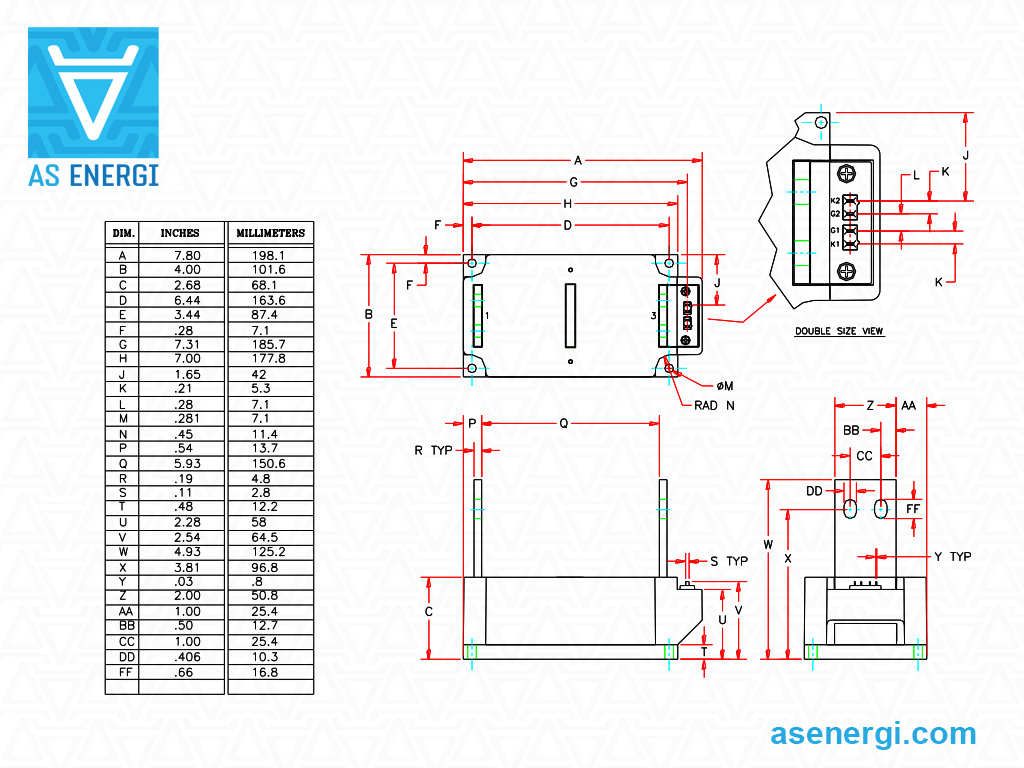

AC Switch Thyristor Modules
PA431606	600/81	1600	26.9	3620	0.869	0.237	0.029	0.058	0.009	198x102x68	AM-PA431606
PA431806	600/81	1800	26.9	3620	0.869	0.237	0.029	0.058	0.009	198x102x68	AM-PA431806
PA432006	600/81	2000	26.9	3620	0.869	0.237	0.029	0.058	0.009	198x102x68	AM-PA432006
PA432206	600/81	2200	26.9	3620	0.869	0.237	0.029	0.058	0.009	198x102x68	AM-PA432206
PA432406	600/81	2400	26.9	3620	0.869	0.237	0.029	0.058	0.009	198x102x68	AM-PA432406
PA431207	700/82	1200	36.5	6660	0.703	0.184	0.029	0.058	0.009	198x102x68	AM-PA431207
PA431407	700/82	1400	36.5	6660	0.703	0.184	0.029	0.058	0.009	198x102x68	AM-PA431407
PA431607	700/82	1600	36.5	6660	0.703	0.184	0.029	0.058	0.009	198x102x68	AM-PA431607
PA431807	700/82	1800	36.5	6660	0.703	0.184	0.029	0.058	0.009	198x102x68	AM-PA431807
Fast Thyristor Modules
LS461821C0	210/86	1800	5.76	1.66	1.81	1.03	0.0781	-	0.02	92x50x52	AM-LS461821C0

사이리스터 모듈용 부품 번호 안내서:

–

CD4

A	–	AS ENERGI^TM
M	–	제품 그룹: 모듈.
CD4	–	패키지 유형.
3	–	사이리스터 모듈.
14	–	전압 등급 V_RRM / 100.
99	–	I_F(AV) 코드, Amp.
C	–	접미사 식별자: 없음, B, C 또는 D

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

좋은 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻기 위해서는 히트싱크의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 히트싱크의 장착 표면을 닦고 알콜 세정제(예: 이소프로판올)로 청소하는 것이 유용합니다. 다음과 같은 기계적 사양을 충족해야 합니다:
– 히트싱크 장착 면의 불균형은 100mm당 ≤ 50μm이어야 합니다
– 표면 거칠기 Rz: < 10 μm
– 10 μm 이상의 단계가 없어야 합니다

방열판 표면 사양

열 페이스트 적용

열 인터페이스 재료를 적용하기 위해 스텐실 인쇄를 사용하는 것이 권장됩니다. 열 페이스트 두께는 50μm에서 100μm 범위 내에서 사용하는 것이 권장됩니다. 롤러를 사용하여 열 페이스트를 적용하는 것은 대량 생산에서 권장되지 않습니다. 최적화된 열 페이스트 두께의 재현성이 보장될 수 없기 때문입니다.

히트 싱크의 조임 토크 M_S

전력 모듈을 고정하기 위해서는 적합한 와셔와 스프링 락 와셔 또는 조합 나사를 사용한 강철 나사의 사용이 강력히 권장됩니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.

사전 조임 토크와 주어진 토크 값으로 재조임을 권장합니다. 나사 조임 과정에서 속도를 제한하고, 토크 피크를 피하기 위해 소프트 토크 제한을 사용하는 것이 권장됩니다. 이는 공압 드라이버를 사용할 때 발생할 수 있는 토크 피크를 방지하기 위함입니다.

설치 순서 예시

나사는 지정된 토크 값 M_S에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
