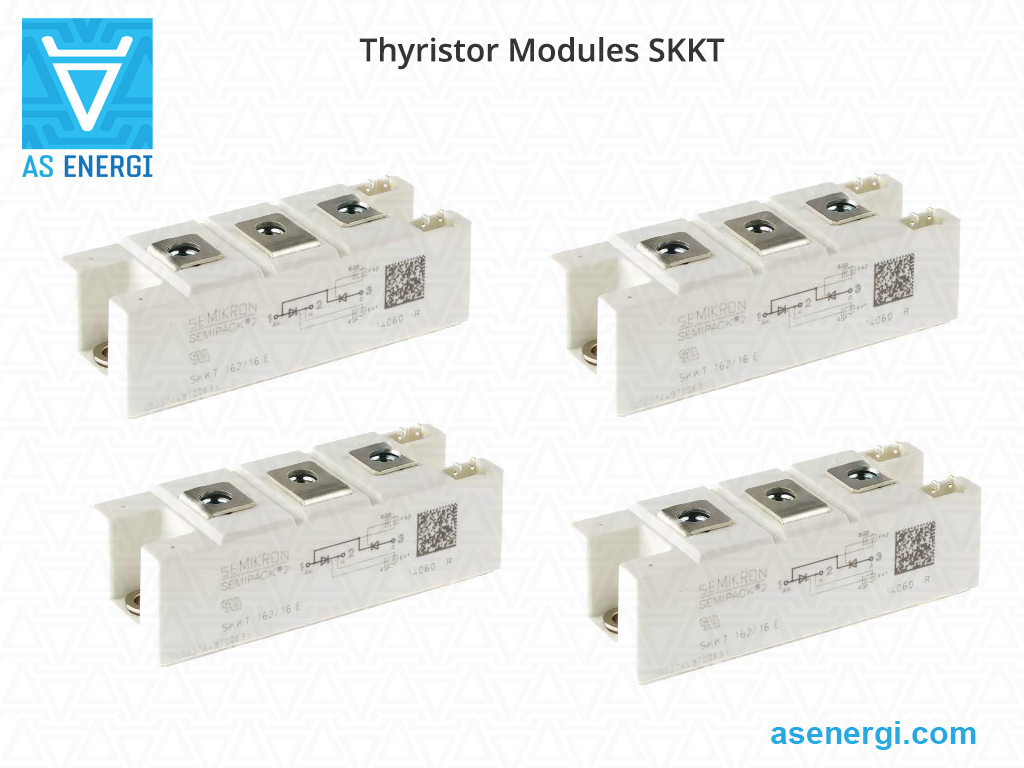

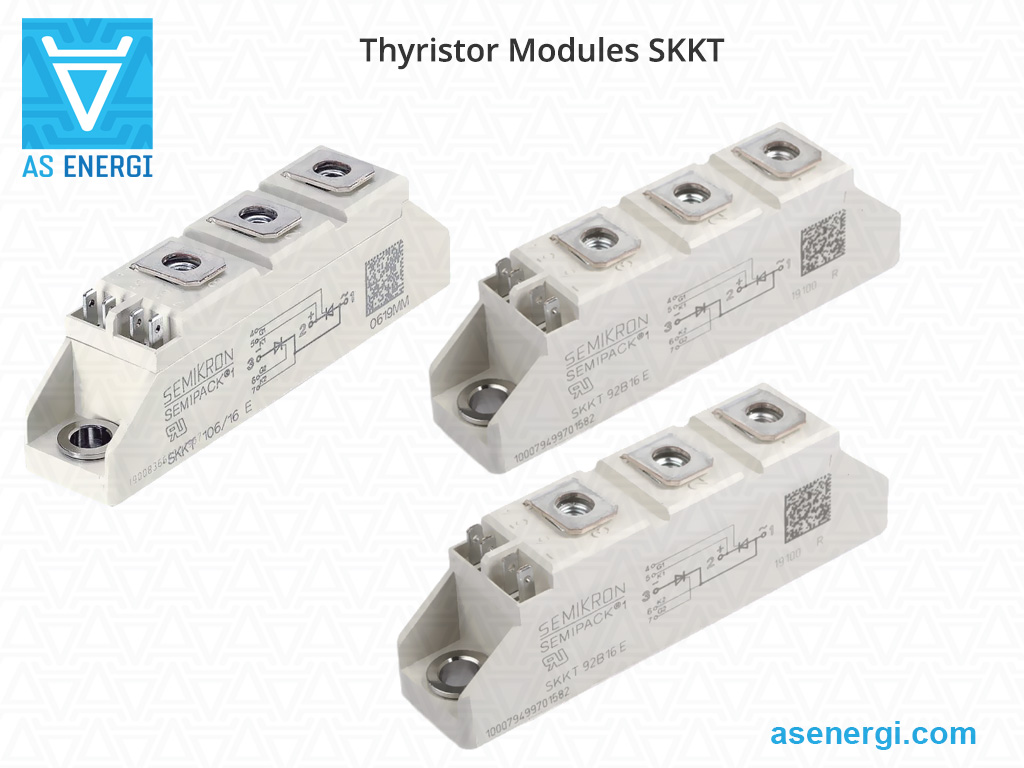

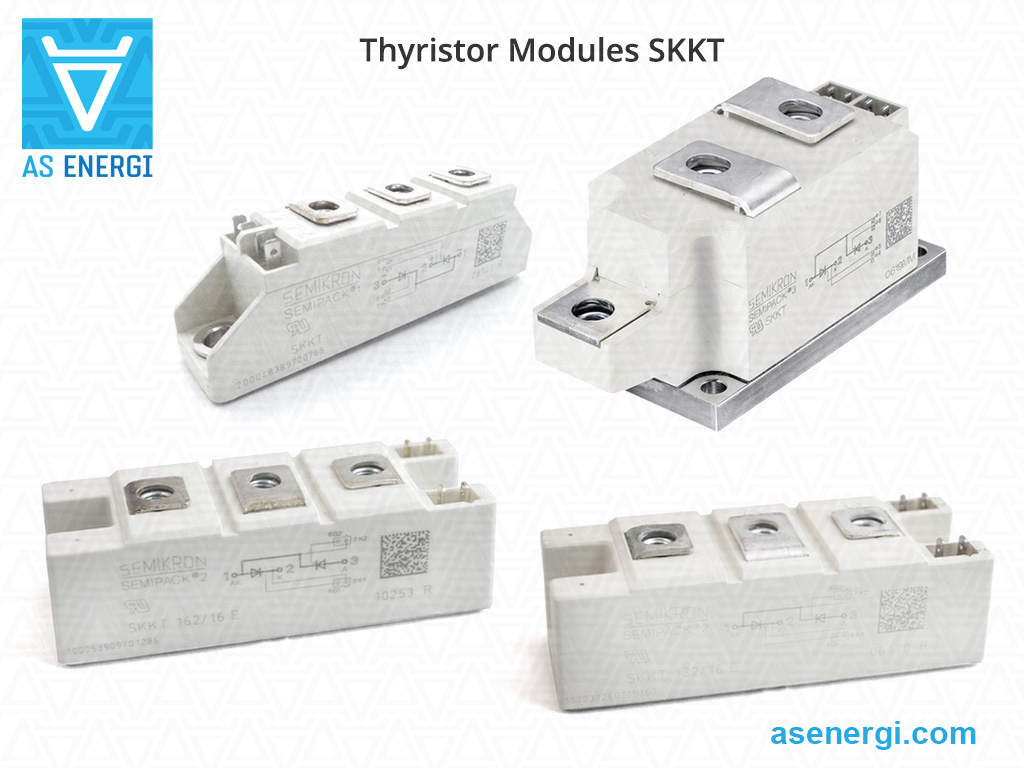

(EN)듀얼 사이리스터 모듈 SKKT, 세미팩
모듈 SKKT 세미크론은 반도체 사이리스터의 이중 토폴로지(사이리스터-사이리스터 유형)를 사용한 모놀리식 설계입니다. 최대 570A의 부하와 최대 2200V의 역 펄스 전압을 가진 DC 및 AC 회로에 사용됩니다.
사이리스터 모듈 AMKT AS ENERGITM는 SCR 모듈 SKKT Semikron의 대체품, 동급 및 대체 반도체 장치입니다.
사이리스터 모듈은 산업 표준 하우징인 세미팩에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.
세미팩 제품군은 세 가지 내부 구조로 이루어져 있습니다:
납땜 구조 (세미팩 1) - 솔더 레이어에 의해 접점이 설정됩니다.;
보세 건설 (세미팩 0, 2, 3) - 칩의 상단 전극과 DBC 사이의 연결은 본드 와이어로 구현됩니다.;
압력 접촉 구조 (세미팩 3, 4, 5, 6) - 압력에 의해 납땜 없이 조립되어 접점이 형성됩니다.
메인(전원) 단자는 케이스 상단에 있으며 1, 2, 3(공통 양극-음극, 음극, 양극)으로 표시되어 있습니다. 제어 단자는 K1, G1, K2, G2로 표시되어 있습니다.
SKKT 사이리스터 모듈은 전력 및 제어 장치, 전력 조정기, AC 조정기, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며 AC 컨버터용 정류기로도 사용됩니다.
당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.
사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
전원 모듈, 사이리스터, 다이오드 구매에 관한 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
하우징 사이리스터 모듈 SKKT
SEMIPACK 1 |
SEMIPACK 2 |
SEMIPACK 3 보세 |
SEMIPACK 3 압력 접촉 |

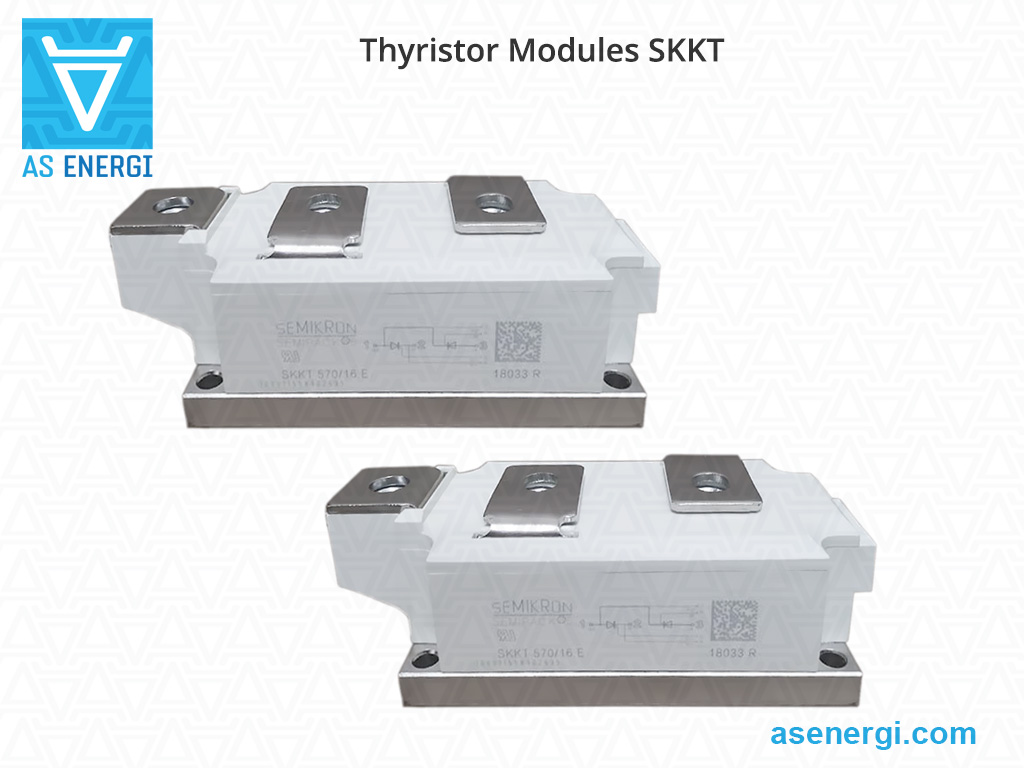

SEMIPACK 5 |
사이리스터 모듈의 일반 사양 SKKT
| 시리즈 | 유형 | ITAV/IFAV (TC=85ºC) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (per chip) |
W | 패키지, 치수 L×B×H |
데이터 시트 |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| SEMIPACK 1 | |||||||||||||
| SKKT 20 | SKKT 20/08E | 20 | 800-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | SEMIPACK 1 93x20x30 |
 |
| SKKT 20/12E | |||||||||||||
| SKKT 20/14E | |||||||||||||
| SKKT 20/16E | |||||||||||||
| SKKT 20B | SKKT 20B/08E | 20 | 800-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 20B/12E | |||||||||||||
| SKKT 20B/14E | |||||||||||||
| SKKT 20B/16E | |||||||||||||
| SKKT 27 | SKKT 27/08E | 25 | 800-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 27/12E | |||||||||||||
| SKKT 27/14E | |||||||||||||
| SKKT 27/16E | |||||||||||||
| SKKT 27B | SKKT 27B/08E | 25 | 800-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 27B/12E | |||||||||||||
| SKKT 27B/14E | |||||||||||||
| SKKT 27B/16E | |||||||||||||
| SKKT 42 | SKKT 42/08E | 40 | 800-1800 | 850 | 3.6 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 42/12E | |||||||||||||
| SKKT 42/14E | |||||||||||||
| SKKT 42/16E | |||||||||||||
| SKKT 42/18E | |||||||||||||
| SKKT 42B | SKKT 42B/08E | 40 | 800-1800 | 850 | 3.6 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 42B/12E | |||||||||||||
| SKKT 42B/14E | |||||||||||||
| SKKT 42B/16E | |||||||||||||
| SKKT 42B/18E | |||||||||||||
| SKKT 57 | SKKT 57/08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 57/12E | |||||||||||||
| SKKT 57/14E | |||||||||||||
| SKKT 57/16E | |||||||||||||
| SKKT 57/18E | |||||||||||||
| SKKT 57B | SKKT 57B/08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 57B/12E | |||||||||||||
| SKKT 57B/14E | |||||||||||||
| SKKT 57B/16E | |||||||||||||
| SKKT 57B/18E | |||||||||||||
| SKKT 57 H4 | SKKT 57/20E H4 | 50 | 2000-2200 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 57/22E H4 | |||||||||||||
| SKKT 58 | SKKT 58/16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | SEMIPACK 1 93x20x30 |
|
| SKKT 58B | SKKT 58B/16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | SEMIPACK 1 93x20x30 |
|
| SKKT 72 | SKKT 72/08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 72/12E | |||||||||||||
| SKKT 72/14E | |||||||||||||
| SKKT 72/16E | |||||||||||||
| SKKT 72/18E | |||||||||||||
| SKKT 72B | SKKT 72B/08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 72B/12E | |||||||||||||
| SKKT 72B/14E | |||||||||||||
| SKKT 72B/16E | |||||||||||||
| SKKT 72B/18E | |||||||||||||
| SKKT 72 H4 | SKKT 72/20E H4 | 70 | 2000-2200 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 72/22E H4 | |||||||||||||
| SKKT 92 | SKKT 92/08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 92/12E | |||||||||||||
| SKKT 92/14E | |||||||||||||
| SKKT 92/16E | |||||||||||||
| SKKT 92/18E | |||||||||||||
| SKKT 92B | SKKT 92B/08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 92B/12E | |||||||||||||
| SKKT 92B/14E | |||||||||||||
| SKKT 92B/16E | |||||||||||||
| SKKT 92B/18E | |||||||||||||
| SKKT 106 | SKKT 106/08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 106/12E | |||||||||||||
| SKKT 106/14E | |||||||||||||
| SKKT 106/16E | |||||||||||||
| SKKT 106/18E | |||||||||||||
| SKKT 106B | SKKT 106B/08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 106B/12E | |||||||||||||
| SKKT 106B/14E | |||||||||||||
| SKKT 106B/16E | |||||||||||||
| SKKT 106B/18E | |||||||||||||
| SKKT 107 | SKKT 107/16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | SEMIPACK 1 93x20x30 |
|
| SKKT 107B | SKKT 107B/16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | SEMIPACK 1 93x20x30 |
|
| SEMIPACK 2 | |||||||||||||
| SKKT 122 | SKKT 122/08E | 129 | 800-1800 | 3200 | 51.2 | 0.85 | 2.0 | 120 | 125 | 0.21 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 122/12E | |||||||||||||
| SKKT 122/14E | |||||||||||||
| SKKT 122/16E | |||||||||||||
| SKKT 122/18E | |||||||||||||
| SKKT 132 | SKKT 132/08E | 137 | 800-1800 | 4000 | 80 | 1.00 | 1.6 | 150 | 125 | 0.19 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 132/12E | |||||||||||||
| SKKT 132/14E | |||||||||||||
| SKKT 132/16E | |||||||||||||
| SKKT 132/18E | |||||||||||||
| SKKT 132 H4 | SKKT 132/20E H4 | 128 | 2000-2200 | 3800 | 72 | 1.10 | 2.0 | 150 | 125 | 0.18 | 175 | SEMIPACK 2 94x34x30 |
|
| SKKT 132/22E H4 | |||||||||||||
| SKKT 162 | SKKT 162/08E | 156 | 800-1800 | 5000 | 125 | 0.85 | 1.5 | 150 | 125 | 0.18 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 162/12E | |||||||||||||
| SKKT 162/14E | |||||||||||||
| SKKT 162/16E | |||||||||||||
| SKKT 162/18E | |||||||||||||
| SKKT 162 H4 | SKKT 162/20E H4 | 143 | 2000-2200 | 4800 | 115 | 0.95 | 2.0 | 150 | 125 | 0.17 | 175 | SEMIPACK 2 94x34x30 |
|
| SKKT 162/22E H4 | |||||||||||||
| SKKT 172 | SKKT 172/14E | 175 | 1400-1800 | 5000 | 125 | 0.83 | 1.3 | 175 | 125 | 0.164 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 172/16E | |||||||||||||
| SKKT 172/18E | |||||||||||||
| SKKT 215 | SKKT 215/16E | 215 | 1600-1800 | 5700 | 162.5 | 0.85 | 1.2 | 150 | 125 | 0.125 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 215/18E | |
||||||||||||
| SEMIPACK 3 | |||||||||||||
| SKKT 250 | SKKT 250/08E | 250 | 800-1800 | 8000 | 405 | 0.93 | 0.45 | 150 | 130 | 0.15 | 600 | SEMIPACK 3 115x50x52 |
|
| SKKT 250/12E | |||||||||||||
| SKKT 250/14E | |||||||||||||
| SKKT 250/16E | |||||||||||||
| SKKT 250/18E | |||||||||||||
| SKKT 273 | SKKT 273/12E | 273 | 1200-1800 | 8000 | 320 | 0.90 | 0.92 | 150 | 130 | 0.108 | 410 | SEMIPACK 3 115x50x52 |
|
| SKKT 273/16E | |||||||||||||
| SKKT 273/18E | |||||||||||||
| SKKT 280 H4 | SKKT 280/20E H4 | 252 | 2000-2200 | 7500 | 281 | 0.90 | 0.75 | 150 | 125 | 0.116 | 600 | SEMIPACK 3 115x50x52 |
|
| SKKT 280/22E H4 | |
||||||||||||
| SKKT 323 | SKKT 323/12E | 320 | 1200-1800 | 8200 | 336 | 0.81 | 0.85 | 150 | 130 | 0.095 | 410 | SEMIPACK 3 115x50x52 |
|
| SKKT 323/16E | |
||||||||||||
| SKKT 323/18E | |
||||||||||||
| SKKT 330 | SKKT 330/08E | 305 | 800-1800 | 8000 | 320 | 0.80 | 0.60 | 150 | 130 | 0.116 | 600 | SEMIPACK 3 115x50x52 |
|
| SKKT 330/12E | |||||||||||||
| SKKT 330/16E | |||||||||||||
| SKKT 330/18E | |||||||||||||
| SEMIPACK 5 | |||||||||||||
| SKKT 460 | SKKT 460/16E | 460 | 1600-2200 | 15500 | 1200 | 0.88 | 0.45 | 200 | 130 | 0.074 | 1400 | SEMIPACK 5 150x60x52 |
|
| SKKT 460/22E H4 | |||||||||||||
| SKKT 570 | SKKT 570/12E | 570 | 1200-1800 | 15500 | 1200 | 0.78 | 0.32 | 200 | 135 | 0.072 | 1400 | SEMIPACK 5 150x60x52 |
|
| SKKT 570/16E | |
||||||||||||
| SKKT 570/18E | |
||||||||||||
기타 사이리스터 모듈 시리즈 SKKT, 일반 사양
| 시리즈 | 유형 | ITAV/IFAV (TCASE) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) (per chip) |
W | 패키지, 치수 L×B×H |
데이터 시트 |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| SEMIPACK 1 | |||||||||||||
| SKKT 19 | SKKT 19/06D | 18 (85ºC) 25 (60ºC) |
600-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 19/08D | |||||||||||||
| SKKT 19/12E | |||||||||||||
| SKKT 19/14E | |||||||||||||
| SKKT 19/16E | |||||||||||||
| SKKT 26 | SKKT 26/06D | 25 (85ºC) 32 (68ºC) |
600-1800 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 26/08D | |||||||||||||
| SKKT 26/12E | |||||||||||||
| SKKT 26/14E | |||||||||||||
| SKKT 26/16E | |||||||||||||
| SKKT 26/18E | |||||||||||||
| SKKT 41 | SKKT 41/06D | 40 (85ºC) 48 (74ºC) |
600-2200 | 850 | 3.6 | 1.0 | 4.5 | 80 | 125 | 0.69 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 41/08D | |||||||||||||
| SKKT 41/12E | |||||||||||||
| SKKT 41/14E | |||||||||||||
| SKKT 41/16E | |||||||||||||
| SKKT 41/18E | |||||||||||||
| SKKT 41/20E | |||||||||||||
| SKKT 41/22E | |||||||||||||
| SKKT 56 | SKKT 56/06D | 55 (80ºC) 60 (74ºC) |
600-2200 | 1250 | 8.0 | 0.9 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 56/08D | |||||||||||||
| SKKT 56/12E | |||||||||||||
| SKKT 56/14E | |||||||||||||
| SKKT 56/16E | |||||||||||||
| SKKT 56/18E | |||||||||||||
| SKKT 56/20E | |||||||||||||
| SKKT 56/22E | |||||||||||||
| SKKT 71 | SKKT 71/06D | 70 (85ºC) 80 (78ºC) |
600-1800 | 1450 | 10.5 | 0.9 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 71/08D | |||||||||||||
| SKKT 71/12E | |||||||||||||
| SKKT 71/14E | |||||||||||||
| SKKT 71/16E | |||||||||||||
| SKKT 71/18E | |||||||||||||
| SKKT 91 | SKKT 91/06D | 95 (85ºC) | 600-1800 | 1750 | 15 | 0.9 | 2.0 | 100 | 125 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 91/08D | |||||||||||||
| SKKT 91/12E | |||||||||||||
| SKKT 91/14E | |||||||||||||
| SKKT 91/16E | |||||||||||||
| SKKT 91/18E | |||||||||||||
| SKKT 105 | SKKT 105/06D | 106 (85ºC) 115 (80ºC) |
600-1800 | 1900 | 18 | 0.9 | 2.0 | 100 | 130 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 105/08D | |||||||||||||
| SKKT 105/12E | |||||||||||||
| SKKT 105/14E | |||||||||||||
| SKKT 105/16E | |||||||||||||
| SKKT 105/18E | |||||||||||||
| SEMIPACK 3 | |||||||||||||
| SKKT 131 | SKKT 131/08D | 130 (92ºC) 150 (85ºC) |
800-2200 | 4000 | 80 | 1.0 | 1.4 | 150 | 130 | 0.20 | 820 | SEMIPACK 3 115x50x52 |
|
| SKKT 131/12E | |||||||||||||
| SKKT 131/14E | |||||||||||||
| SKKT 131/16E | |||||||||||||
| SKKT 131/18E | |||||||||||||
| SKKT 131/20E | |||||||||||||
| SKKT 131/22E | |||||||||||||
| SKKT 161 | SKKT 161/08D | 160 (85ºC) 172 (81ºC) |
800-1800 | 5000 | 125 | 1.0 | 1.0 | 150 | 130 | 0.20 | 820 | SEMIPACK 3 115x50x52 |
|
| SKKT 161/12E | |||||||||||||
| SKKT 161/14E | |||||||||||||
| SKKT 161/16E | |||||||||||||
| SKKT 161/18E | |||||||||||||
| SKKT 210 | SKKT 210/08D | 210 (90ºC) 220 (88ºC) |
800-2200 | 7500 | 281 | 0.95 | 0.6 | 150 | 130 | 0.15 | 940 | SEMIPACK 3 115x50x52 |
|
| SKKT 210/12E | |||||||||||||
| SKKT 210/14E | |||||||||||||
| SKKT 210/16E | |||||||||||||
| SKKT 210/18E | |||||||||||||
| SKKT 210/20E | |||||||||||||
| SKKT 210/22E | |||||||||||||
| SKKT 213 | SKKT 213/08D | 213 (90ºC) 230 (85ºC) |
800-2200 | 7500 | 281 | 0.95 | 1.3 | 150 | 130 | 0.115 | 430 | SEMIPACK 3 115x50x52 |
|
| SKKT 213/12E | |||||||||||||
| SKKT 213/14E | |||||||||||||
| SKKT 213/16E | |||||||||||||
| SKKT 213/18E | |||||||||||||
| SKKT 213/20E | |||||||||||||
| SKKT 213/22E | |||||||||||||
| SKKT 253 | SKKT 253/08D | 253 (85ºC) | 800-1800 | 8000 | 320 | 0.85 | 1.1 | 150 | 130 | 0.115 | 430 | SEMIPACK 3 115x50x52 |
|
| SKKT 253/12E | |||||||||||||
| SKKT 253/14E | |||||||||||||
| SKKT 253/16E | |||||||||||||
| SKKT 253/18E | |||||||||||||
| SEMIPACK 5 | |||||||||||||
| SKKT 430 | SKKT 430/16E | 430 (86ºC) 305 (100ºC) |
1600-2200 | 13000 | 845 | 0.95 | 0.35 | 200 | 125 | 0.068 | 1420 | SEMIPACK 5 150x60x52 |
|
| SKKT 430/20E H4 | |||||||||||||
| SKKT 430/22E H4 | |||||||||||||
| SKKT 500 | SKKT 500/08E | 500 (89ºC) 390 (100ºC) |
800-1800 | 15000 | 1125 | 0.925 | 0.27 | 200 | 130 | 0.065 | 1420 | SEMIPACK 5 150x60x52 |
|
| SKKT 500/12E | |||||||||||||
| SKKT 500/14E | |||||||||||||
| SKKT 500/16E | |||||||||||||
| SKKT 500/18E | |||||||||||||
모듈용 부품 번호 가이드 SKKT:
| SK | KT | 460 | / | 22 | E | H4 |
| SK | – | 세미크론 구성 요소. |
| KT | – | 내부 연결의 토폴로지: 사이리스터-사이리스터. |
| 460 | – | 정격 전류 (ITAV), A. |
| 22 | – | 전압 등급 (VRRM/100). |
| E | – | DV/DT 클래스: D: 500 V/µs E: 1000 V/µs G: 2000 V/µs |
| H4 | – | 옵션(해당되는 경우, 예: H4는 Visol = 4.8kV를 의미합니다. |
전원 모듈 장착을 위한 권장 사항
방열판 및 표면 사양, 준비하기
양호한 열 접촉을 보장하고 데이터시트에 지정된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm
방열판 표면 사양 |
열 페이스트 적용
열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 세미팩의 경우 50~100㎛ 범위의 감열 페이스트 두께를 권장합니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장하지 않습니다.
방열판 MS에 대한 장착 토크
전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 지정된 토크 값을 준수해야 합니다.
| SEMIPACK 1, 2 납땜 모듈 |
SEMIPACK 3 납땜/본딩 모듈 |
SEMIPACK 3, 4, 5 압력 접점 모듈 |
SEMIPACK 6 압력 접점 모듈 |
|
| 장착 나사 | 2 피스 M5x18 | 4 피스 M5x18 | 4 피스 M5x20 | 4 피스 M6x20 |
| 장착 속도 | max. 300 rpm | max. 300 rpm | max. 300 rpm | max. 300 rpm |
| 사전 조임 토크 | 0.6 Nm | 0.6 Nm | 0.6 Nm | 0.6 Nm |
| 최종 토크 MS | 4.25–5.75 Nm | 4.25–5.75 Nm | 4.25–5.75 Nm | 5.1–6.9 Nm |
토크를 미리 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.
나사는 지정된 토크 값 MS에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.
설치 순서 예시 |
AS ENERGI를 선택하는 이유TM
- 반도체 실리콘 칩 생산을 포함한 자체 생산 시설
- 유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
- 반도체 산업에서 20년 이상의 경험
- 50개 이상의 국가에서 신뢰받는 고객
- 10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
- 다른 제조사의 제품에 대한 대체품을 생산
- 보증된 인증 품질, 운영 보증 기간 - 2년
품질 보증
당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.
각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.
파트너십 지역
AS ENERGITM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.
물류 및 배송
당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.
AS ENERGITM 반도체 제조
당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.
전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
주요 제품:
