표준 고속 복구 다이오드 IXYS 웨스트코드 대체품

디스크 설계의 고속 복구 다이오드는 최대 4500V의 차단 전압과 최대 3770A의 정격 전류를 지원하는 프레스 팩 타입의 범용 다이오드입니다.

고속 복구 다이오드 ADDM AS ENERGI^TM은 표준 고속 복구 다이오드 IXYS UK Westcode, Littelfuse Technology(이전 Westcode Semiconductors)의 대체 아날로그 대체 반도체 장치입니다.

"디스크 장치용 공랭식 히트싱크 O 시리즈", "에어 히트싱크 SF 시리즈", "워터 히트싱크 SS 시리즈" 사이리스터 냉각을 위한 제품도 주문할 수 있습니다.

고속 복구 다이오드용 부품 번호 가이드

비디오: 고전력 디스크 다이오드에 대한 리뷰

icon AS ENERGI^TM 반도체 제조 참조

고속 복구 다이오드는 특히 게이트 턴오프 및 고속 사이리스터 인버터에 사용되는 병렬 방지 다이오드 및 초퍼용 다이오드로 사용하기에 적합합니다.

특징: 동급 최고의 성능과 안정성, 회선 주파수에 최적화, 낮은 온상태 손실, 높은 역전압 및 고전류 처리 기능, 높은 서지 성능.

정류기 다이오드는 최대 7.2kV의 전압을 가진 회로에서 최대 12.1kA의 DC 및 AC 전류를 변환합니다. 주요 응용 분야는 가변 대형 AC 드라이브, 트랙션 컨버터, 선로변전소, 용접 및 DC 전원 공급 장치용 정류기입니다. 이 장치는 주로 최대 500Hz의 라인 주파수를 사용하는 애플리케이션을 위한 것입니다.

다이오드에는 산업 표준 세라믹 하우징이 있어 기존 장비에 쉽게 통합할 수 있습니다. 이 다이오드에는 압력 접점이 있는 디스크 하우징이 있습니다. 다이오드(양극, 음극)의 극성은 케이스의 아이콘으로 확인할 수 있습니다. 기술 사양, 부품 번호 가이드, 데이터시트 PDF, 정류기 다이오드에 대한 개략 도면은 아래에 나와 있습니다.

정류기 다이오드 의 특징은 다음과 같습니다: 낮은 정적 및 동적 손실, 높은 V_RSM/V_RRM 값, 다양한 산업에서 디바이스를 사용한 광범위한 경험, 100~9000V의 전압 범위 및 10~15000A의 암페어, 열 및 전기 사이클에 대한 높은 저항성입니다.

당사는 정류기 다이오드에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 다이오드를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.

고속 복구 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

표준 고속 복구 다이오드 IXYS 웨스트코드 및 대체품의 일반 사양

유형	V_RRM	I_F(AV) (T_C=55°C)	I_FSM	I²t	t_rr	V_T0	r_T	T_{vj max}	R_thJK	케이스	치수 ØDxØdxH	교체 AS ENERGI^TM	데이터 시트
유형	V	A	A	A²·s	μs	V	mΩ	ºC	K/W	케이스	mm	교체 AS ENERGI^TM	PDF
M0588LC400	4000	588	3955	78.2x10³	3.50	2.320	1.770	150	0.0330	W4	58x34x27	ADDM0588LC400
M0588LC450	4500	588	3955	78.2x10³	3.50	2.320	1.770	150	0.0330	W4	58x34x27	ADDM0588LC450
M0790YC200	2000	790	9000	405x10³	4.00	1.272	0.584	150	0.0500	W2	42x25x14	ADDM0790YC200
M0790YC250	2500	790	9000	405x10³	4.00	1.272	0.584	150	0.0500	W2	42x25x14	ADDM0790YC250
M0790YH200	2000	790	9000	405x10³	4.00	1.272	0.584	150	0.0500	W3	42x25x26	ADDM0790YH200
M0790YH250	2500	790	9000	405x10³	4.00	1.272	0.584	150	0.0500	W3	42x25x26	ADDM0790YH250
M0914LC200	2000	914	8500	361x10³	3.20	1.768	0.653	150	0.0320	W4	58x34x27	ADDM0914LC200
M0914LC250	2500	914	8500	361x10³	3.20	1.768	0.653	150	0.0320	W4	58x34x27	ADDM0914LC250
M1010NC400	4000	1010	9600	461x10³	3.20	1.700	1.030	150	0.0220	W5	74x47x27	ADDM1010NC400
M1010NC450	4500	1010	9600	461x10³	3.20	1.700	1.030	150	0.0220	W5	74x47x27	ADDM1010NC450
M1010ND400	4000	1010	9600	461x10³	3.20	1.700	1.030	150	0.0220	W37	74x47x21	ADDM1010ND400
M1010ND450	4500	1010	9600	461x10³	3.20	1.700	1.030	150	0.0220	W37	74x47x21	ADDM1010ND450
M1163NC400	4000	1163	10800	583x10³	6.40	1.500	0.770	150	0.0220	W5	74x47x27	ADDM1163NC400
M1163NC450	4500	1163	10800	583x10³	6.40	1.500	0.770	150	0.0220	W5	74x47x27	ADDM1163NC450
M1163ND400	4000	1163	10800	583x10³	6.40	1.500	0.770	150	0.0220	W37	74x47x21	ADDM1163ND400
M1163ND450	4500	1163	10800	583x10³	6.40	1.500	0.770	150	0.0220	W37	74x47x21	ADDM1163ND450
M1502NC200	2000	1502	17000	1.45x10⁶	3.50	1.240	0.440	150	0.0220	W5	74x47x27	ADDM1502NC200
M1502NC250	2500	1502	17000	1.45x10⁶	3.50	1.240	0.440	150	0.0220	W5	74x47x27	ADDM1502NC250
M1502ND200	2000	1502	17000	1.45x10⁶	3.50	1.240	0.440	150	0.0220	W37	74x47x21	ADDM1502ND200
M1502ND250	2500	1502	17000	1.45x10⁶	3.50	1.240	0.440	150	0.0220	W37	74x47x21	ADDM1502ND250
M1583VC400	4000	1583	24800	3.08x10⁶	5.00	1.693	0.525	150	0.0160	W6	102x63x34	ADDM1583VC400
M1583VC450	4500	1583	24800	3.08x10⁶	5.00	1.693	0.525	150	0.0160	W6	102x63x34	ADDM1583VC450
M1583VF400	4000	1583	24800	3.08x10⁶	5.00	1.693	0.525	150	0.0160	W43	100x63x26	ADDM1583VF400
M1583VF450	4500	1583	24800	3.08x10⁶	5.00	1.693	0.525	150	0.0160	W43	100x63x26	ADDM1583VF450
M1609NC200	2000	1609	17500	1.53x10⁶	3.20	1.310	0.345	150	0.0220	W5	74x47x27	ADDM1609NC200
M1609NC260	2600	1609	17500	1.53x10⁶	3.20	1.310	0.345	150	0.0220	W5	74x47x27	ADDM1609NC260
M1609ND200	2000	1609	17500	1.53x10⁶	3.20	1.310	0.345	150	0.0220	W37	74x47x21	ADDM1609ND200
M1609ND260	2600	1609	17500	1.53x10⁶	3.20	1.310	0.345	150	0.0220	W37	74x47x21	ADDM1609ND260
M2273VC300	3000	2273	28000	3.92x10⁶	8.50	1.239	0.244	150	0.0160	W6	102x63x34	ADDM2273VC300
M2273VC360	3600	2273	28000	3.92x10⁶	8.50	1.239	0.244	150	0.0160	W6	102x63x34	ADDM2273VC360
M2273VF300	3000	2273	28000	3.92x10⁶	8.50	1.239	0.244	150	0.0160	W43	100x63x26	ADDM2273VF300
M2273VF360	3600	2273	28000	3.92x10⁶	8.50	1.239	0.244	150	0.0160	W43	100x63x26	ADDM2273VF360
M2325HA400	4000	2325	28000	3.92x10⁶	5.40	1.581	0.402	150	0.0105	W121	100x66x26	ADDM2325HA400
M2325HA450	4500	2325	28000	3.92x10⁶	5.40	1.581	0.402	150	0.0105	W121	100x66x26	ADDM2325HA450
M2408NC020	200	2408	24000	2.88x10⁶	1.90	1.065	0.122	150	0.0220	W5	74x47x27	ADDM2408NC020
M2408NC060	600	2408	24000	2.88x10⁶	1.90	1.065	0.122	150	0.0220	W5	74x47x27	ADDM2408NC060
M2408ND020	200	2408	24000	2.88x10⁶	1.90	1.065	0.122	150	0.0220	W37	74x47x21	ADDM2408ND020
M2408ND060	600	2408	24000	2.88x10⁶	1.90	1.065	0.122	150	0.0220	W37	74x47x21	ADDM2408ND060
M2505MC220	2200	2505	27000	3.65x10⁶	7.60	0.991	0.162	125	0.0140	W54	74x50x26	ADDM2505MC220
M2505MC250	2500	2505	27000	3.65x10⁶	7.60	0.991	0.162	125	0.0140	W54	74x50x26	ADDM2505MC250
M2639ZC360	3600	2639	27520	3.79x10⁶	8.50	1.380	0.290	150	0.0110	W7	110x73x37	ADDM2639ZC360
M2639ZC420	4200	2639	27520	3.79x10⁶	8.50	1.380	0.290	150	0.0110	W7	110x73x37	ADDM2639ZC420
M2639ZD360	3600	2639	27520	3.79x10⁶	8.50	1.380	0.290	150	0.0110	W42	110x73x26	ADDM2639ZD360
M2639ZD420	4200	2639	27520	3.79x10⁶	8.50	1.380	0.290	150	0.0110	W42	110x73x26	ADDM2639ZD420
M2698ZC250	2500	2698	27800	3.86x10⁶	6.20	1.000	0.330	150	0.0110	W7	110x73x37	ADDM2698ZC250
M2698ZC280	2800											ADDM2698ZC280
M2698ZC350	3500											ADDM2698ZC350
M2698ZD250	2500	2698	27800	3.86x10⁶	6.20	1.000	0.330	150	0.0110	W42	110x73x26	ADDM2698ZD250
M2698ZD280	2800											ADDM2698ZD280
M2698ZD350	3500											ADDM2698ZD350
M2837VC180	1800	2837	31800	5.10x10⁶	7.00	0.900	0.170	150	0.0160	W6	102x63x34	ADDM2837VC180
M2837VC250	2500	2837	31800	5.10x10⁶	7.00	0.900	0.170	150	0.0160	W6	102x63x34	ADDM2837VC250
M2837VF180	1800	2837	31800	5.10x10⁶	7.00	0.900	0.170	150	0.0160	W43	100x63x26	ADDM2837VF180
M2837VF250	2500	2837	31800	5.10x10⁶	7.00	0.900	0.170	150	0.0160	W43	100x63x26	ADDM2837VF250
M3770ZC200	2000	3770	44000	9.68x10⁶	7.00	1.190	0.118	150	0.0110	W7	110x73x37	ADDM3770ZC200
M3770ZC240	2400											ADDM3770ZC240
M3770ZC300	3000											ADDM3770ZC300
M3770ZD200	2000	3770	44000	9.68x10⁶	7.00	1.190	0.118	150	0.0110	W7	110x73x37	ADDM3770ZD200
M3770ZD240	2400	3770	44000	9.68x10⁶	7.00	1.190	0.118	150	0.0110	W42	110x73x26	ADDM3770ZD240
M3770ZD300	3000	3770	44000	9.68x10⁶	7.00	1.190	0.118	150	0.0110	W42	110x73x26	ADDM3770ZD300

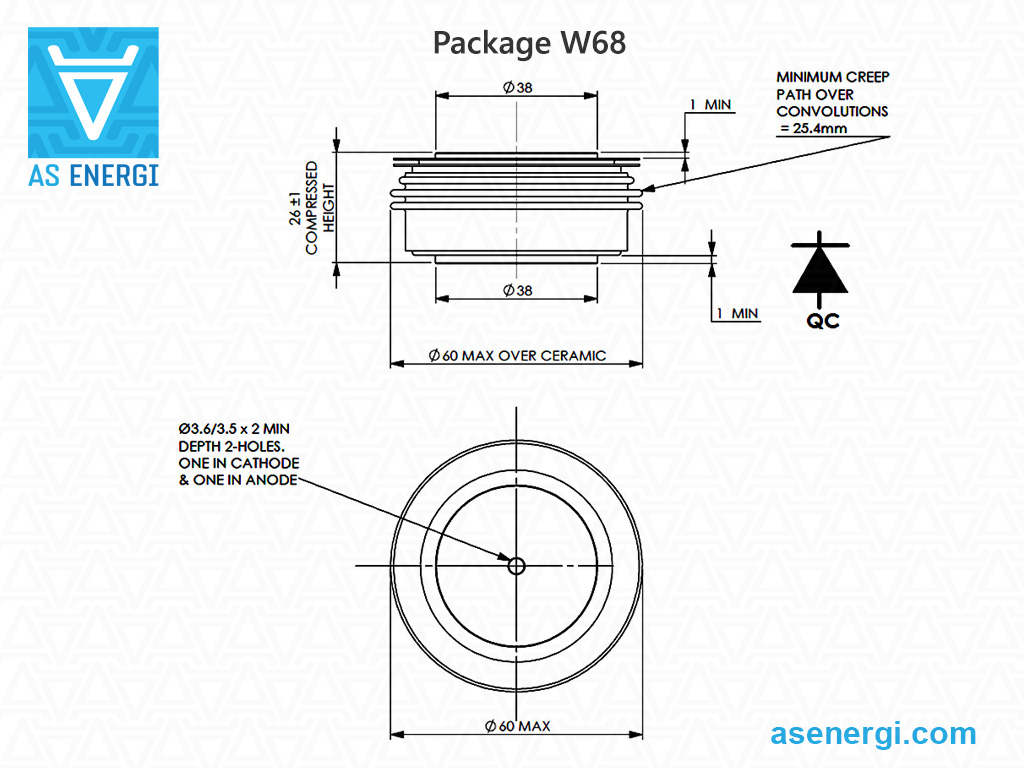

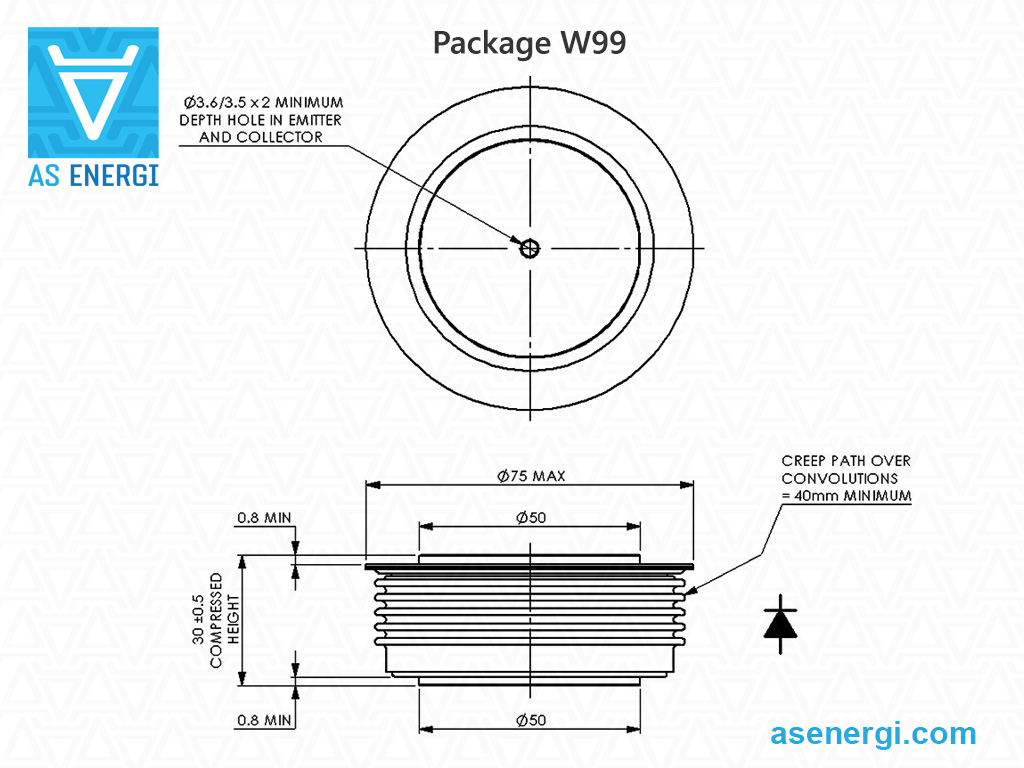

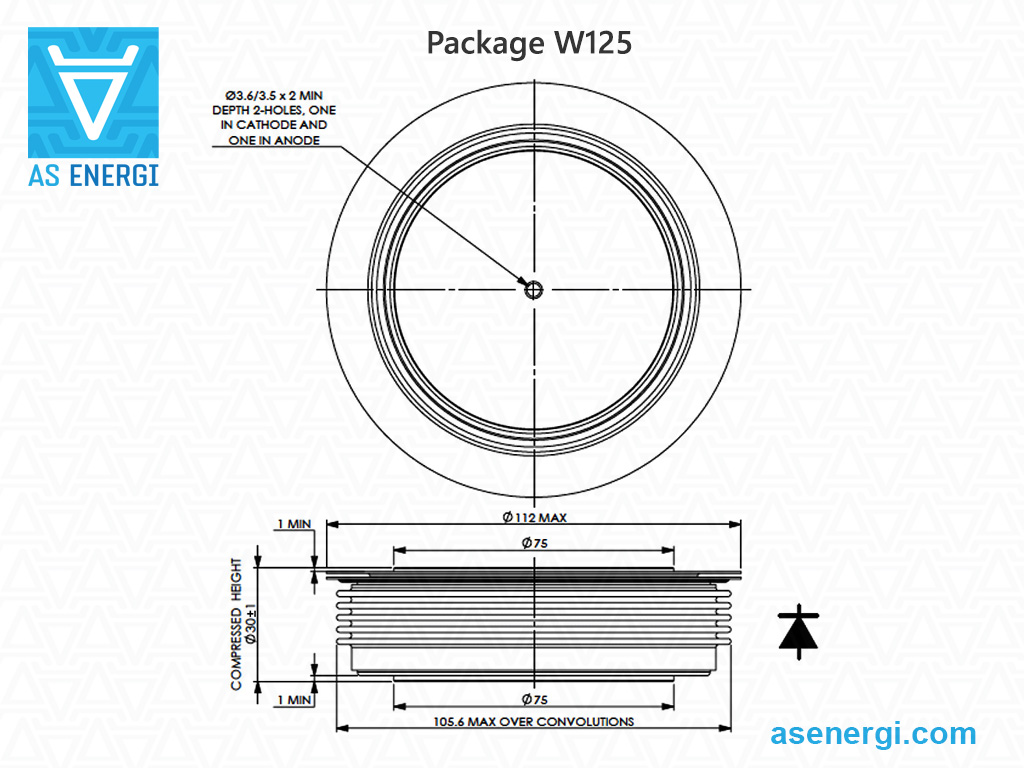

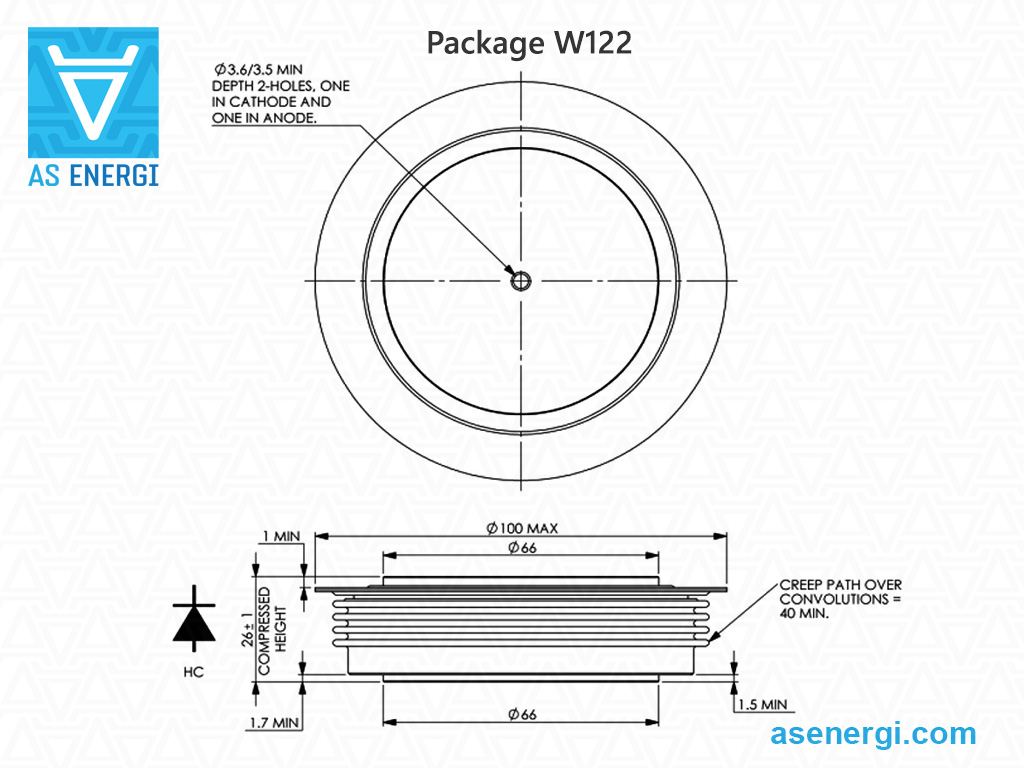

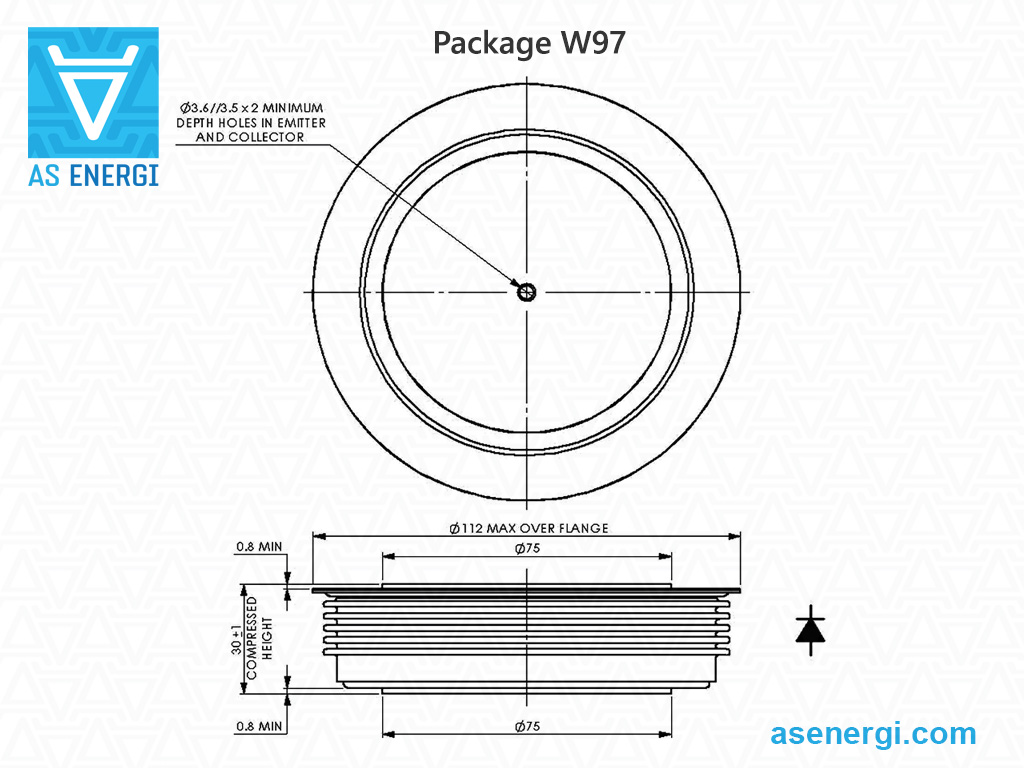

다이오드 IXYS 웨스트코드 및 교체용 도면 및 하우징 치수:

패키지 유형		장착력 F_m	치수 ØDxØdxH	무게
WC	W1	3 - 5 kN	42x19x14 mm	0.07 kg
YC	W2	5 - 8 kN	42x25x14 mm	0.09 kg
YH	W3	5 - 8 kN	42x25x26 mm	0.14 kg
LC	W4	10 - 20 kN	58x34x27 mm	0.34 kg
NC	W5	19 - 26 kN	74x47x27 mm	0.51 kg
VC	W6	27 - 34 kN	102x63x34 mm	1.0 kg
ZC	W7	27 - 47 kN	110x73x37 mm	1.7 kg
TC	W28	63 - 77 kN	112x75x26 mm	1.23 kg
TD	W29	63 - 77 kN	112x75x35 mm	1.7 kg
ND	W37	19 - 26 kN	74x47x21 mm	0.51 kg
ZD	W42	27 - 47 kN	110x73x26 mm	1.2 kg
VF	W43	27 - 34 kN	100x63x26 mm	0.8 kg
NH	W47	19 - 26 kN	74x47x14 mm	0.51 kg
DB	W49	20 - 24 kN	62x44x8 mm	0.12 kg
FC	W52	80 - 100 kN	144x100x35 mm	2.8 kg
MC	W54	25 - 31 kN	74x50x26 mm	0.53 kg
FD	W59	80 - 100 kN	144x100x26 mm	2.0 kg
QC	W68	12 - 20 kN	60x38x26 mm	0.3 kg
TJ	W89	60 - 70 kN	112x75x26 mm	1.2 kg
TE	W94	60 - 70 kN	112x75x35 mm	1.7 kg
TF	W97	20 - 30 kN	112x75x30 mm	1.0 kg
MF	W99	12 - 16 kN	75x59x30 mm	0.6 kg
EC	W111	72 - 93 kN	124x85x26 mm	1.6 kg
ED	W112	76 - 93 kN	124x85x35 mm	2.2 kg
JK	W113	16 - 20 kN	50x32x14 mm	0.2 kg
QA	W117	16 - 20 kN	60x38x26 mm	0.33 kg
LG	W120	10 - 20 kN	58x34x35 mm	0.4 kg
HA	W121	32 - 40 kN	100x66x26 mm	1.2 kg
HC	W122	32 - 40 kN	100x66x26 mm	1.2 kg
HE	W123	32 - 40 kN	100x66x35 mm	1.2 kg
TG	W125	50 - 60 kN	112x75x30 mm	1.15 kg

표준 고속 복구 다이오드용 부품 번호 안내서:

DDM

3770

A	–	AS ENERGI^TM
DDM	–	제품 그룹: 다이오드 디스크 유형, 고속 복구 다이오드.
3770	–	평균 순방향 전류 I_F(AV), Amp.
ZD	–	하우징(패키지) 유형.
30	–	전압 등급 V_RRM / 100.
0	–	코드 수정.
