분산 게이트 사이리스터 구형 부품 번호 WESTCODE 교체

차단 전압이 4.5kV, 평균 전류가 5.3kA를 초과하는 분산형 게이트 사이리스터, t_q 정격이 10µs인 제품입니다. 분산 게이트 설계 및 수명 제어 기능을 통해 이러한 디바이스는 높은 di/dt 성능과 빠르고 낮은 복구 턴오프 기능을 제공하는 동시에 낮은 온 상태 전압 강하를 유지합니다.

사이리스터 ATDR AS ENERGI^TM는 분산 게이트 사이리스터 UK Westcode, Littelfuse Technology(이전 Westcode Semiconductors)의 대체 아날로그 아날로그 제품입니다.

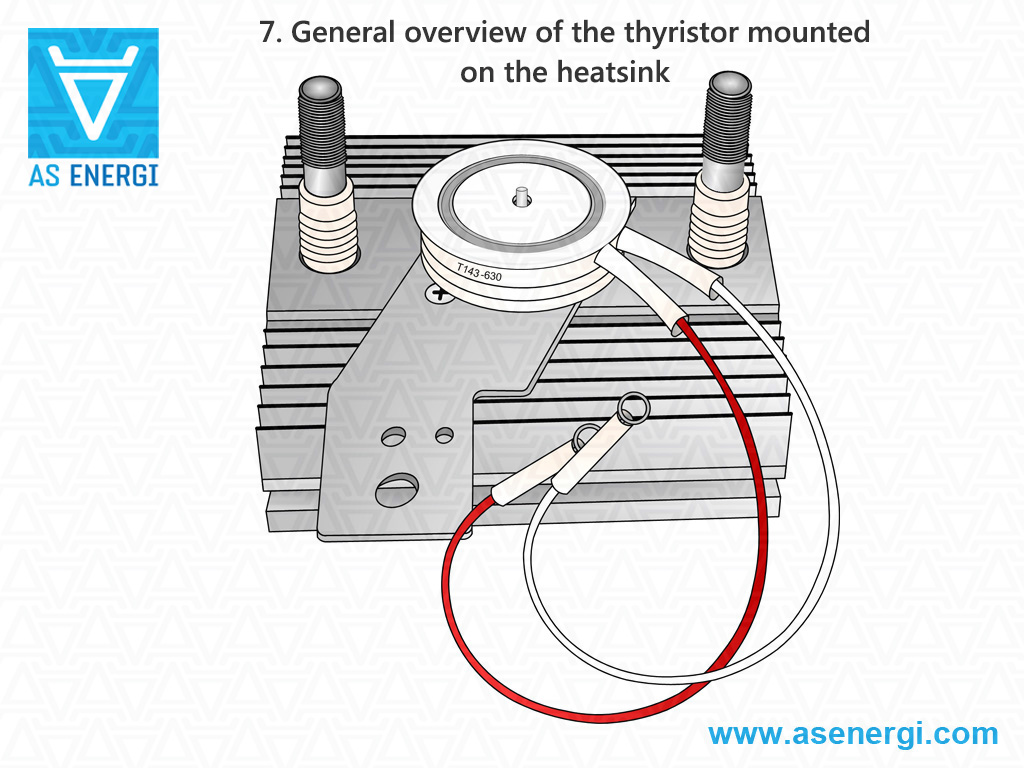

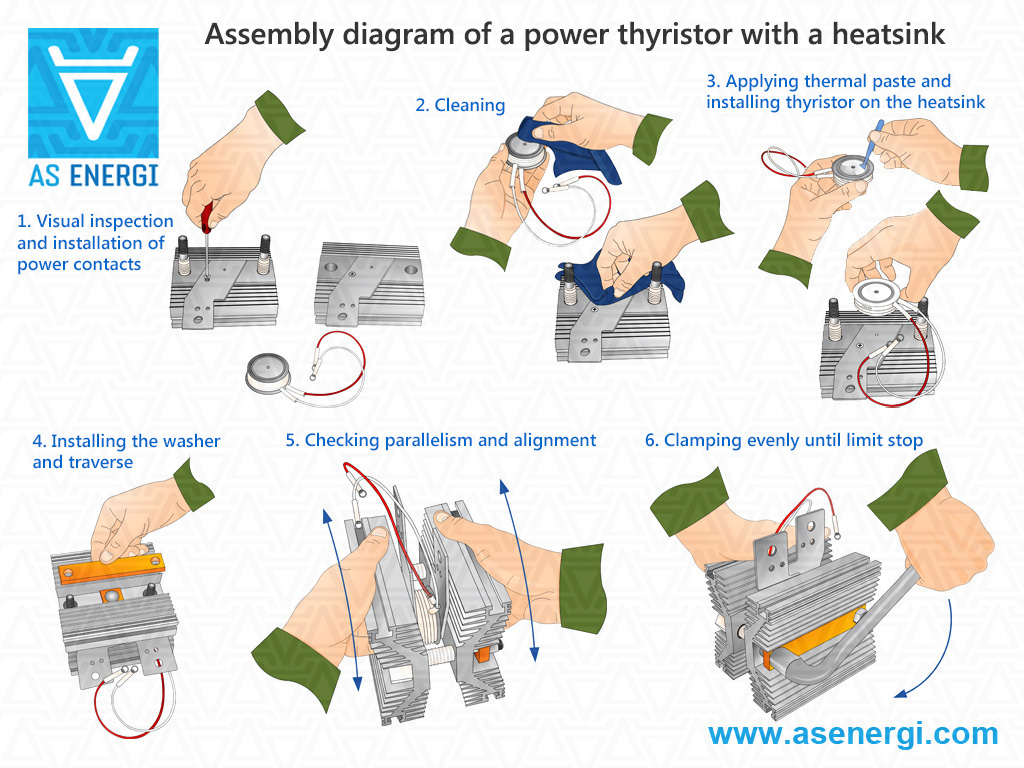

"디스크 장치용 공랭식 히트싱크 O 시리즈", "에어 히트싱크 SF 시리즈", "워터 히트싱크 SS 시리즈" 사이리스터 냉각을 위한 제품도 주문할 수 있습니다.

분산형 게이트 사이리스터용 부품 번호 안내서

비디오: 고전력 디스크 사이리스터에 대한 리뷰

icon AS ENERGI^TM 반도체 제조 참조

구 부품 번호는 단종되어 더 이상 생산되지 않는 사이리스터 제품군으로, AS ENERGI^TM는 구 부품 번호 분산 게이트 사이리스터 WESTCODE의 아날로그를 제공합니다.

분산형 게이트 사이리스터는 유도 전원 공급 장치, 고주파 인버터/컨버터, UPS 및 펄스 전원에 적합합니다.

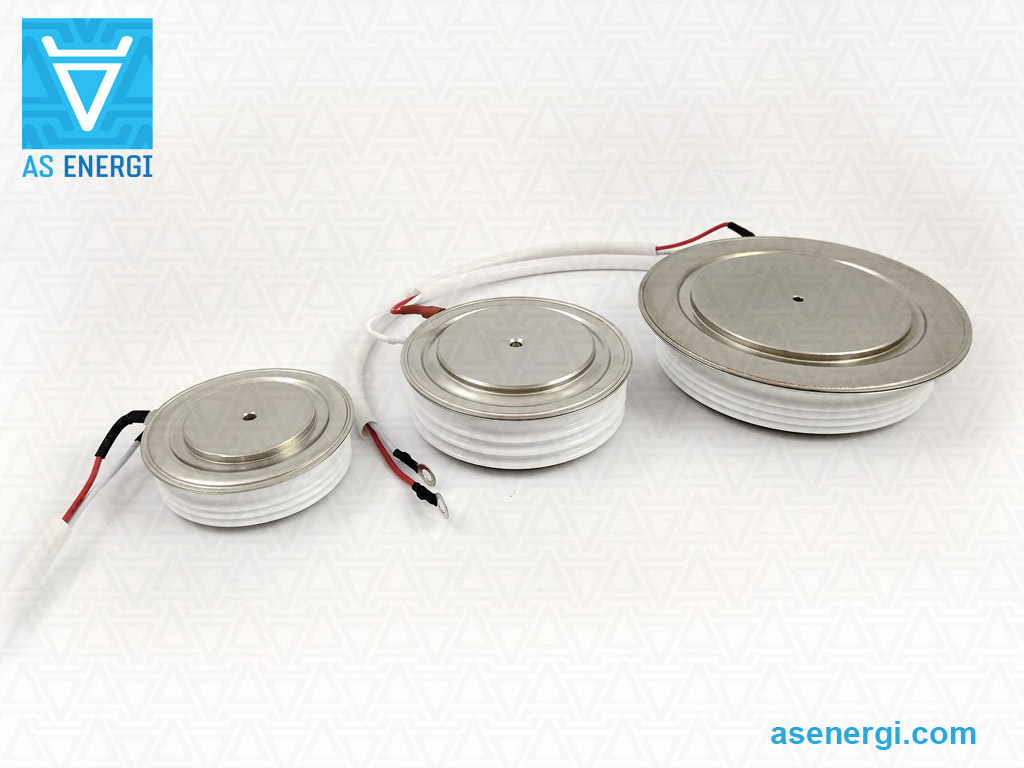

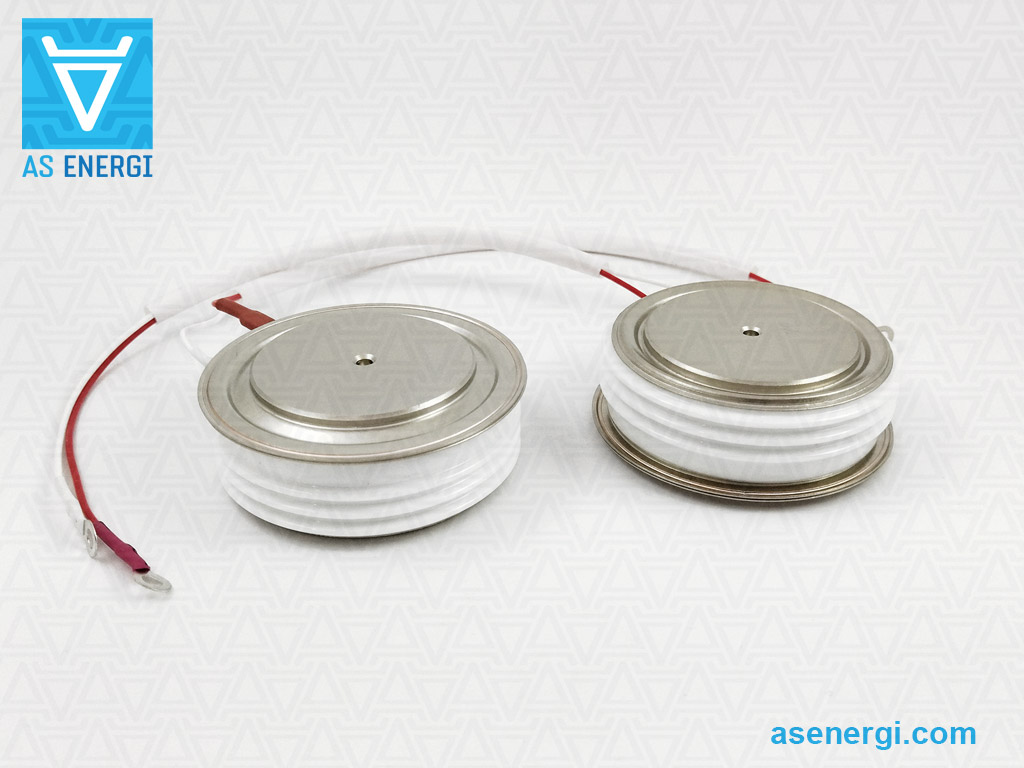

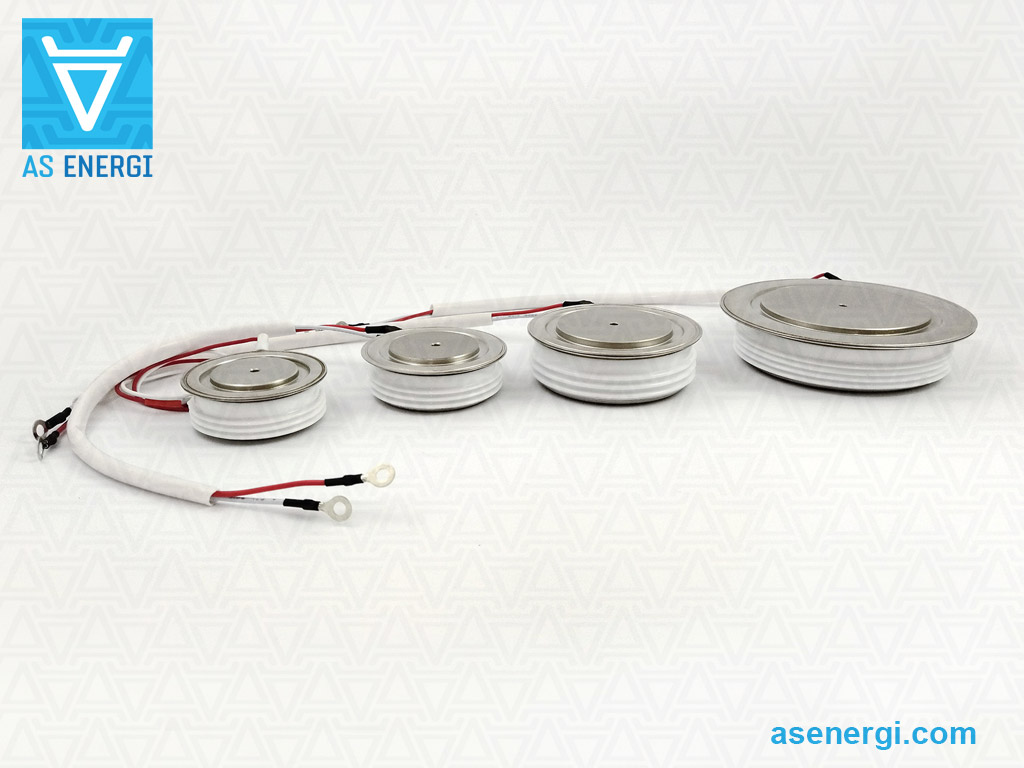

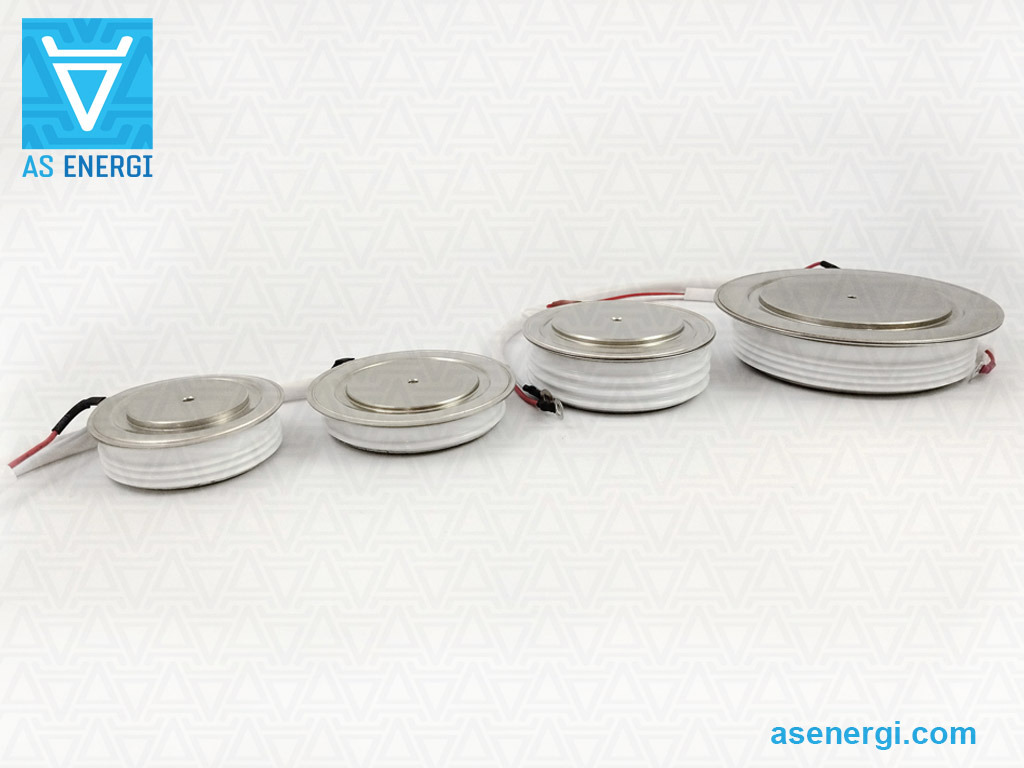

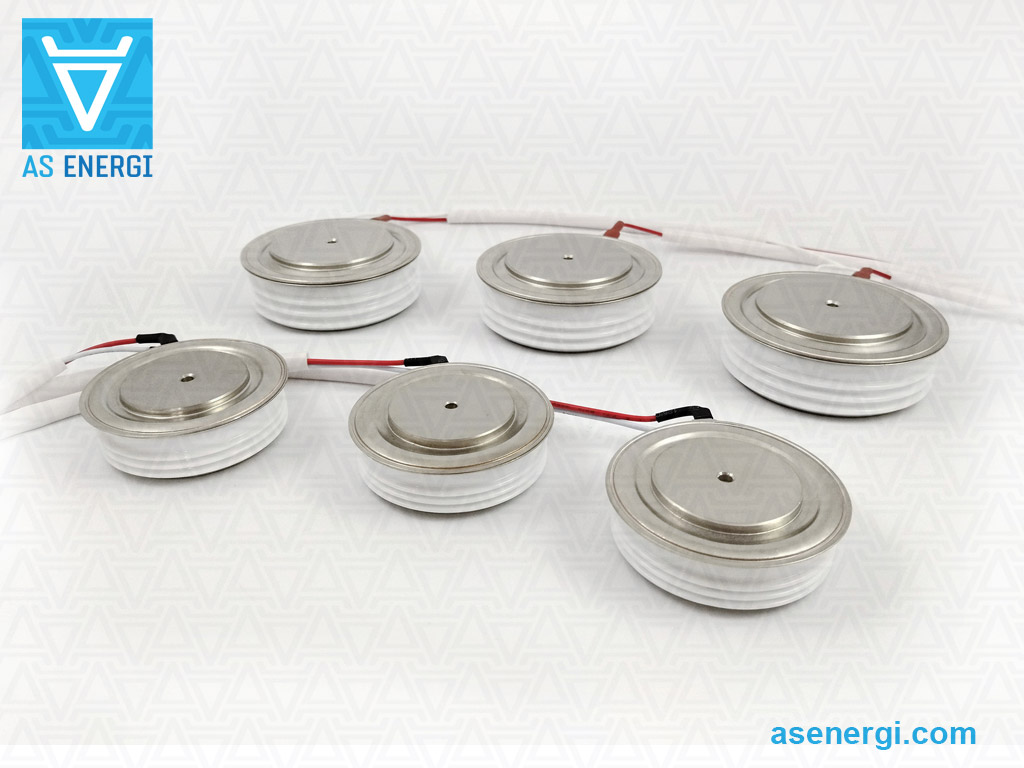

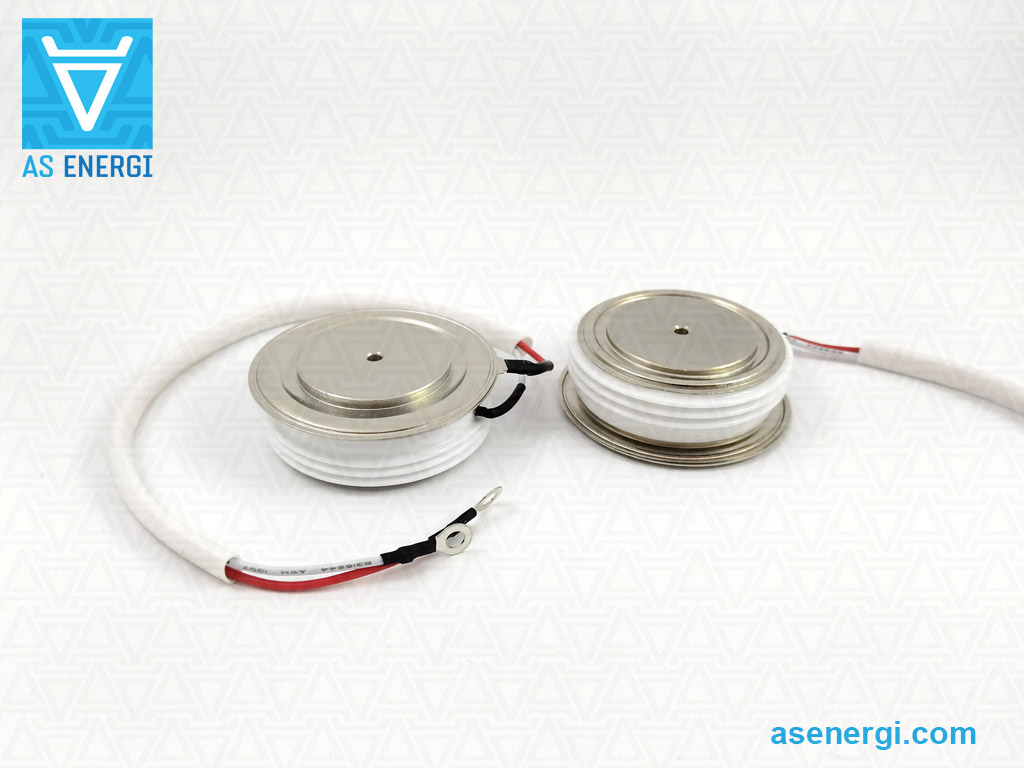

사이리스터에는 산업 표준 세라믹 하우징이 있어 기존 장비에 쉽게 통합할 수 있습니다. 이 사이리스터에는 압력 접점이 있는 디스크 하우징이 있습니다. 사이리스터의 극성은 케이스의 아이콘으로 확인할 수 있습니다. 기술 사양, 부품 번호 안내서, 데이터시트 PDF, 사이리스터의 개요 도면은 아래에 나와 있습니다.

사이리스터 AS ENERGI^TM의 특징은 다음과 같습니다: 낮은 정적 및 동적 손실, 높은 값의 V_DRM/V_RRM, 다양한 산업 분야에서 디바이스를 사용한 광범위한 경험, 100~9000V의 전압 범위 및 10~15000A의 암페어, 열 및 전기 사이클링에 대한 높은 저항, 자연 또는 강제 공냉식입니다.

당사는 사이리스터에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.

분산형 게이트 사이리스터의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

분산 게이트 사이리스터의 일반 사양 WESTCODE 및 대체품

Type		V_DRM V_RRM	I_T(AV)M (T_C=55°C)	I_TSM	I²t	V_T0	r_T	T_{vj max}	패키지 치수 ØDxØdxH	교체 AS ENERGI^TM	데이터 시트
부품 번호	이전 부품 번호	V	A	A	A²·s	V	mΩ	ºC	mm	교체 AS ENERGI^TM	PDF

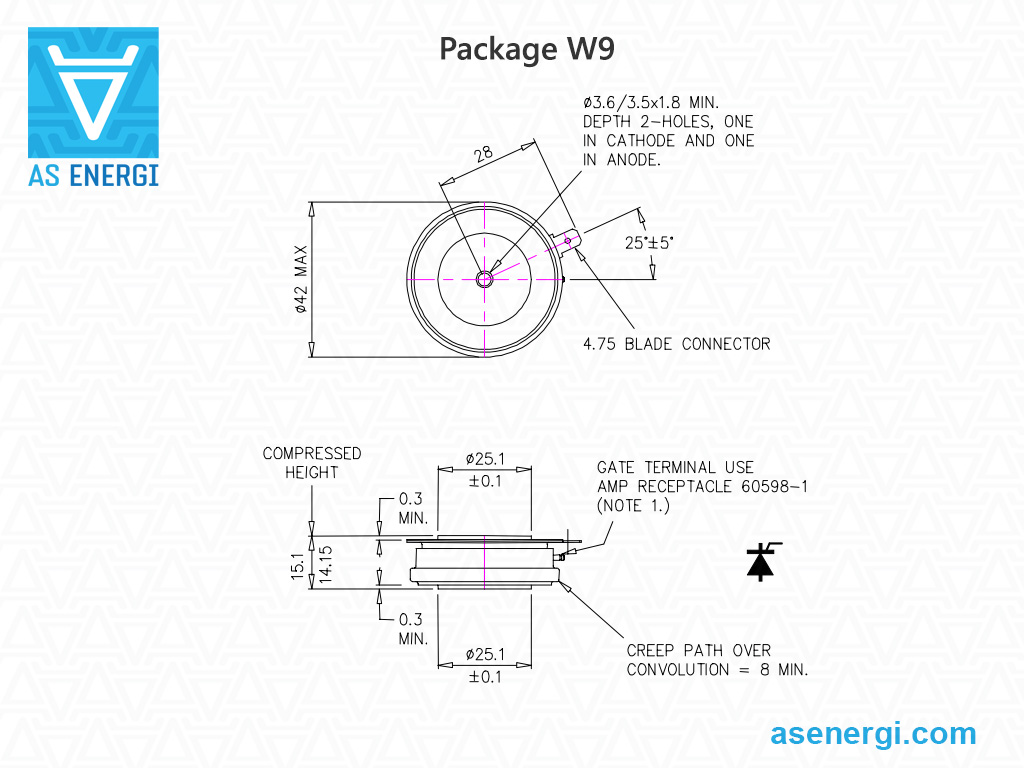

R0487YS10D	R210SH10	1000	487	4300	92.4x10³	1.738	0.943	125	W9 42x25x15	ATDR0487YS10D
R0487YS10E	R210SH10	1000	487	4300	92.4x10³	1.738	0.943	125	W9 42x25x15	ATDR0487YS10E
R0487YS10F	R210SH10	1000	487	4300	92.4x10³	1.738	0.943	125	W9 42x25x15	ATDR0487YS10F
R0487YS14D	R210SH14	1400	487	4300	92.4x10³	1.738	0.943	125	W9 42x25x15	ATDR0487YS14D
R0487YS14E	R210SH14	1400	487	4300	92.4x10³	1.738	0.943	125	W9 42x25x15	ATDR0487YS14E
R0487YS14F	R210SH14	1400	487	4300	92.4x10³	1.738	0.943	125	W9 42x25x15	ATDR0487YS14F
R0577YS08C	R185SH08	800	577	6000	180x10³	1.510	0.640	125	W9 42x25x15	ATDR0577YS08C
R0577YS08D	R185SH08	800	577	6000	180x10³	1.510	0.640	125	W9 42x25x15	ATDR0577YS08D
R0577YS08E	R185SH08	800	577	6000	180x10³	1.510	0.640	125	W9 42x25x15	ATDR0577YS08E
R0577YS12C	R185SH12	1200	577	6000	180x10³	1.510	0.640	125	W9 42x25x15	ATDR0487YS10D
R0577YS12D	R185SH12	1200	577	6000	180x10³	1.510	0.640	125	W9 42x25x15	ATDR0577YS12D
R0577YS12E	R185SH12	1200	577	6000	180x10³	1.510	0.640	125	W9 42x25x15	ATDR0577YS12E
R0633YS08D	R216SH08	800	633	6300	199x10³	1.250	0.614	125	W9 42x25x15	ATDR0633YS08D
R0633YS08E	R216SH08	800	633	6300	199x10³	1.250	0.614	125	W9 42x25x15	ATDR0633YS08E
R0633YS08F	R216SH08	800	633	6300	199x10³	1.250	0.614	125	W9 42x25x15	ATDR0633YS08F
R0633YS12D	R216SH12	1200	633	6300	199x10³	1.250	0.612	125	W9 42x25x15	ATDR0633YS12D
R0633YS12E	R216SH12	1200	633	6300	199x10³	1.250	0.614	125	W9 42x25x15	ATDR0633YS12E
R0633YS12F	R216SH12	1200	633	6300	199x10³	1.250	0.614	125	W9 42x25x15	ATDR0633YS12F
R0717LS14G	R181SH06	1400	717	7050	249x10³	1.752	0.732	125	W10a 58x34x27	ATDR0717LS14G
R0717LS14H	R181SH06	1400	717	7050	249x10³	1.752	0.732	125	W10a 58x34x27	ATDR0717LS14H
R0717LS14J	R181SH06	1400	717	7050	249x10³	1.752	0.732	125	W10a 58x34x27	ATDR0717LS14J
R0717LS16G	R181SH10	1600	717	7050	249x10³	1.752	0.732	125	W10a 58x34x27	ATDR0717LS16G
R0717LS16H	R181SH10	1600	717	7050	249x10³	1.752	0.732	125	W10a 58x34x27	ATDR0717LS16H
R0717LS16J	R181SH10	1600	717	7050	249x10³	1.752	0.732	125	W10a 58x34x27	ATDR0717LS16J
R0736LS20J	R175SH20	2000	736	6800	231x10³	1.842	0.619	125	W10a 58x34x27	ATDR0736LS20J
R0736LS20K	R175SH20	2000	736	6800	231x10³	1.842	0.619	125	W10a 58x34x27	ATDR0736LS20K
R0736LS20L	R175SH20	2000	736	6800	231x10³	1.842	0.619	125	W10a 58x34x27	ATDR0736LS20L
R0736LS20M	R175SH20	2000	736	6800	231x10³	1.842	0.619	125	W10a 58x34x27	ATDR0736LS20M
R0736LS25J	R175SH25	2500	736	6800	231x10³	1.842	0.619	125	W10a 58x34x27	ATDR0736LS25J
R0736LS25K	R175SH25	2500	736	6800	231x10³	1.842	0.619	125	W10a 58x34x27	ATDR0736LS25K
R0736LS25L	R175SH25	2500	736	6800	231x10³	1.842	0.619	125	W10a 58x34x27	ATDR0736LS25L
R0736LS25M	R175SH25	2500	736	6800	231x10³	1.842	0.619	125	W10a 58x34x27	ATDR0736LS25M
R0809LS06A	R180SH06	600	809	8000	320x10³	2.100	0.300	125	W10a 58x34x27	ATDR0809LS06A
R0809LS06B	R180SH06	600	809	8000	320x10³	2.100	0.300	125	W10a 58x34x27	ATDR0809LS06B
R0809LS06C	R180SH06	600	809	8000	320x10³	2.100	0.300	125	W10a 58x34x27	ATDR0809LS06C
R0809LS10A	R180SH10	1000	809	8000	320x10³	2.100	0.300	125	W10a 58x34x27	ATDR0809LS10A
R0809LS10B	R180SH10	1000	809	8000	320x10³	2.100	0.300	125	W10a 58x34x27	ATDR0809LS10B
R0809LS10C	R180SH10	1000	809	8000	320x10³	2.100	0.300	125	W10a 58x34x27	ATDR0809LS10C
R0830LS10D	R190SH10	1000	830	8500	361x10³	1.900	0.357	125	W10a 58x34x27	ATDR0830LS10D
R0830LS10E	R190SH10	1000	830	8500	361x10³	1.900	0.357	125	W10a 58x34x27	ATDR0830LS10E
R0830LS10F	R190SH10	1000	830	8500	361x10³	1.900	0.357	125	W10a 58x34x27	ATDR0830LS10F
R0830LS10G	R190SH10	1000	830	8500	361x10³	1.900	0.357	125	W10a 58x34x27	ATDR0830LS10G
R0830LS14D	R190SH14	1400	830	8500	361x10³	1.900	0.357	125	W10a 58x34x27	ATDR0830LS14D
R0830LS14E	R190SH14	1400	830	8500	361x10³	1.900	0.357	125	W10a 58x34x27	ATDR0830LS14E
R0830LS14F	R190SH14	1400	830	8500	361x10³	1.900	0.357	125	W10a 58x34x27	ATDR0830LS14F
R0830LS14G	R190SH14	1400	830	8500	361x10³	1.900	0.357	125	W10a 58x34x27	ATDR0830LS14G
R0878LS14K	R200SH16	1600	878	7500	281x10³	1.447	0.480	125	W10a 58x34x27	ATDR0878LS14K
R0878LS14M	R200SH16	1600	878	7500	281x10³	1.447	0.480	125	W10a 58x34x27	ATDR0878LS14M
R0878LS18K	R200SH18	1800	878	7500	281x10³	1.447	0.480	125	W10a 58x34x27	ATDR0878LS18K
R0878LS18M	R200SH18	1800	878	7500	281x10³	1.447	0.480	125	W10a 58x34x27	ATDR0878LS18M
R0878LS21K	R200SH21	2100	878	7500	281x10³	1.447	0.480	125	W10a 58x34x27	ATDR0878LS21K
R0878LS21M	R200SH21	2100	878	7500	281x10³	1.447	0.480	125	W10a 58x34x27	ATDR0878LS21M
R0929LS08C	R219SH08	800	929	9000	405x10³	1.549	0.350	125	W10a 58x34x27	ATDR0929LS08C
R0929LS08D	R219SH08	800	929	9000	405x10³	1.549	0.350	125	W10a 58x34x27	ATDR0929LS08D
R0929LS08E	R219SH08	800	929	9000	405x10³	1.549	0.350	125	W10a 58x34x27	ATDR0929LS08E
R0929LS12C	R219SH12	1200	929	9000	405x10³	1.549	0.350	125	W10a 58x34x27	ATDR0929LS12C
R0929LS12D	R219SH12	1200	929	9000	405x10³	1.549	0.350	125	W10a 58x34x27	ATDR0929LS12D
R0929LS12E	R219SH12	1200	929	9000	405x10³	1.549	0.350	125	W10a 58x34x27	ATDR0929LS12E
R0964LS08D	R220SH08	800	964	9400	442x10³	1.530	0.309	125	W10a 58x34x27	ATDR0964LS08D
R0964LS08E	R220SH08	800	964	9400	442x10³	1.530	0.309	125	W10a 58x34x27	ATDR0964LS08E
R0964LS08F	R220SH08	800	964	9400	442x10³	1.530	0.309	125	W10a 58x34x27	ATDR0964LS08F
R0964LS12D	R220SH12	1200	964	9400	442x10³	1.530	0.309	125	W10a 58x34x27	ATDR0964LS12D
R0964LS12E	R220SH12	1200	964	9400	442x10³	1.530	0.309	125	W10a 58x34x27	ATDR0964LS12E
R0964LS12F	R220SH12	1200	964	9400	442x10³	1.530	0.309	125	W10a 58x34x27	ATDR0964LS12F
R0990LS04A	R270SH08	800	990	11000	605x10³	1.350	0.350	125	W10a 58x34x27	ATDR0990LS04A
R0990LS04B	R270SH08	800	990	11000	605x10³	1.350	0.350	125	W10a 58x34x27	ATDR0990LS04B
R0990LS04C	R270SH08	800	990	11000	605x10³	1.350	0.350	125	W10a 58x34x27	ATDR0990LS04C
R0990LS08A	R270SH12	1200	990	11000	605x10³	1.350	0.350	125	W10a 58x34x27	ATDR0990LS08A
R0990LS08B	R270SH12	1200	990	11000	605x10³	1.350	0.350	125	W10a 58x34x27	ATDR0990LS08B
R0990LS08C	R270SH12	1200	990	11000	605x10³	1.350	0.350	125	W10a 58x34x27	ATDR0990LS08C

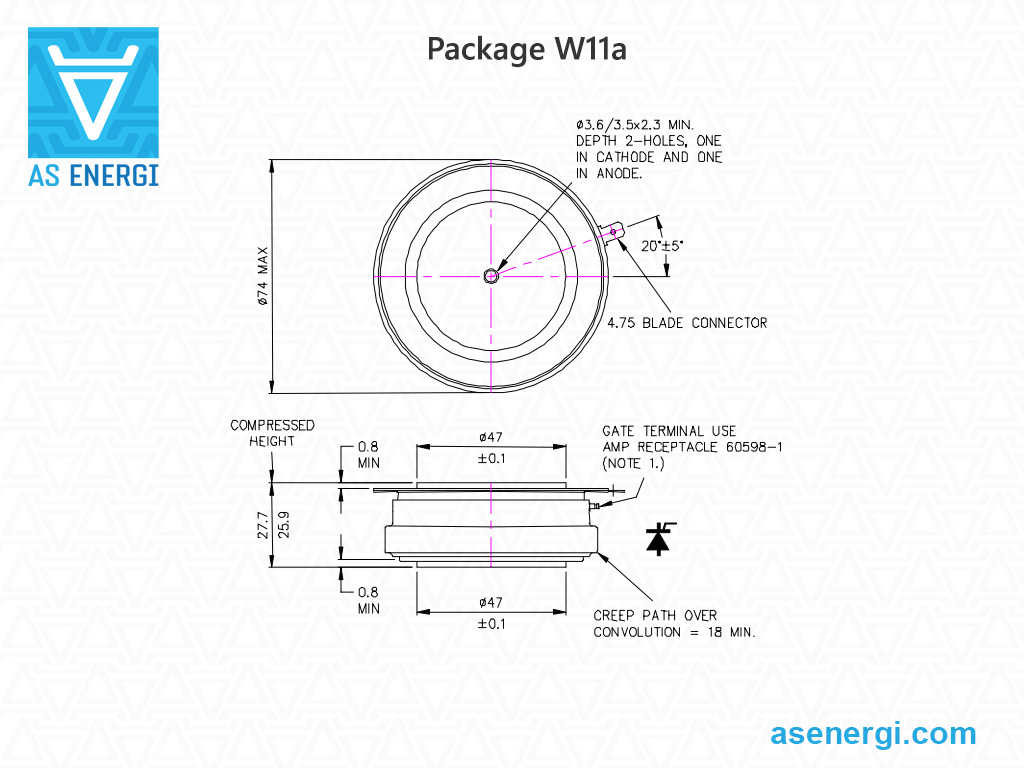

R1124NS14K	R305SH14	1400	1124	13500	911x10³	1.540	0.379	125	W11a 74x47x28	ATDR1124NS14K
R1124NS14M	R305SH14	1400	1124	13500	911x10³	1.540	0.379	125	W11a 74x47x28	ATDR1124NS14M
R1124NS18K	R305SH18	1800	1124	13500	911x10³	1.540	0.379	125	W11a 74x47x28	ATDR1124NS18K
R1124NS18M	R305SH18	1800	1124	13500	911x10³	1.540	0.379	125	W11a 74x47x28	ATDR1124NS18M
R1124NS21K	R305SH21	2100	1124	13500	911x10³	1.540	0.379	125	W11a 74x47x28	ATDR1124NS21K
R1124NS21M	R305SH21	2100	1124	13500	911x10³	1.540	0.379	125	W11a 74x47x28	ATDR1124NS21M
R1127NC32R	D315CH32	3200	1127	12800	819x10³	1.500	0.474	125	W11 74x46x27	ATDR1127NC32R
R1127NC32S	D315CH32	3200	1127	12800	819x10³	1.500	0.474	125	W11 74x46x27	ATDR1127NC32S
R1127NC32T	D315CH32	3200	1127	12800	819x10³	1.500	0.474	125	W11 74x46x27	ATDR1127NC32T
R1127NC36R	D315CH36	3600	1127	12800	819x10³	1.500	0.474	125	W11 74x46x27	ATDR1127NC36R
R1127NC36S	D315CH36	3600	1127	12800	819x10³	1.500	0.474	125	W11 74x46x27	ATDR1127NC36S
R1127NC36T	D315CH36	3600	1127	12800	819x10³	1.500	0.474	125	W11 74x46x27	ATDR1127NC36T
R1158NS24N	D350SH24	2400	1158	14500	1.05x10⁶	1.600	0.400	125	W11a 74x47x28	ATDR1158NS24N
R1158NS24P	D350SH24	2400	1158	14500	1.05x10⁶	1.600	0.400	125	W11a 74x47x28	ATDR1158NS24P
R1158NS26N	D350SH26	2600	1158	14500	1.05x10⁶	1.600	0.400	125	W11a 74x47x28	ATDR1158NS26N
R1158NS26P	D350SH26	2600	1158	14500	1.05x10⁶	1.600	0.400	125	W11a 74x47x28	ATDR1158NS26P
R1178NS10E	R325SH10	1000	1178	17000	1.45x10⁶	1.600	0.300	125	W11a 74x47x28	ATDR1178NS10E
R1178NS10F	R325SH10	1000	1178	17000	1.45x10⁶	1.600	0.300	125	W11a 74x47x28	ATDR1178NS10F
R1178NS10G	R325SH10	1000	1178	17000	1.45x10⁶	1.600	0.300	125	W11a 74x47x28	ATDR1178NS10G
R1178NS14E	R325SH14	1400	1178	17000	1.45x10⁶	1.600	0.300	125	W11a 74x47x28	ATDR1178NS14E
R1178NS14F	R325SH14	1400	1178	17000	1.45x10⁶	1.600	0.300	125	W11a 74x47x28	ATDR1178NS14F
R1178NS14G	R325SH14	1400	1178	17000	1.45x10⁶	1.600	0.300	125	W11a 74x47x28	ATDR1178NS14G
R1211NS08D	R350SH08	800	1211	17600	1.55x10⁶	1.720	0.230	125	W11a 74x47x28	ATDR1211NS08D
R1211NS08E	R350SH08	800	1211	17600	1.55x10⁶	1.720	0.230	125	W11a 74x47x28	ATDR1211NS08E
R1211NS12D	R350SH12	1200	1211	17600	1.55x10⁶	1.720	0.230	125	W11a 74x47x28	ATDR1211NS12D
R1211NS12E	R350SH12	1200	1211	17600	1.55x10⁶	1.720	0.230	125	W11a 74x47x28	ATDR1211NS12E
R1271NS08D	R355SH08	800	1271	18000	1.62x10⁶	1.550	0.236	125	W11a 74x47x28	ATDR1271NS08D
R1271NS08E	R355SH08	800	1271	18000	1.62x10⁶	1.550	0.236	125	W11a 74x47x28	ATDR1271NS08E
R1271NS08G	R355SH08	800	1271	18000	1.62x10⁶	1.550	0.236	125	W11a 74x47x28	ATDR1271NS08G
R1271NS12D	R355SH12	1200	1271	18000	1.62x10⁶	1.550	0.236	125	W11a 74x47x28	ATDR1271NS12D
R1271NS12E	R355SH12	1200	1271	18000	1.62x10⁶	1.550	0.236	125	W11a 74x47x28	ATDR1271NS12E
R1271NS12G	R355SH12	1200	1271	18000	1.62x10⁶	1.550	0.236	125	W11a 74x47x28	ATDR1271NS12G
R1275NS14L	R395SH14	1400	1275	15500	1.20x10⁶	1.207	0.342	125	W11a 74x47x28	ATDR1275NS14L
R1275NS14M	R395SH14	1400	1275	15500	1.20x10⁶	1.207	0.342	125	W11a 74x47x28	ATDR1275NS14M
R1275NS18L	R395SH18	1800	1275	15500	1.20x10⁶	1.207	0.342	125	W11a 74x47x28	ATDR1275NS18L
R1275NS18M	R395SH18	1800	1275	15500	1.20x10⁶	1.207	0.342	125	W11a 74x47x28	ATDR1275NS18M
R1275NS21L	R395SH21	2100	1275	15500	1.20x10⁶	1.207	0.342	125	W11a 74x47x28	ATDR1275NS21L
R1275NS21M	R395SH21	2100	1275	15500	1.20x10⁶	1.207	0.342	125	W11a 74x47x28	ATDR1275NS21M
R1279NS22J	D391SH22	2200	1279	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1279NS22J
R1279NS22K	D391SH22	2200	1279	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1279NS22K
R1279NS22M	D391SH22	2200	1279	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1279NS22M
R1279NS25J	D391SH25	2500	1279	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1279NS25J
R1279NS25K	D391SH25	2500	1279	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1279NS25K
R1279NS25M	D391SH25	2500	1279	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1279NS25M
R1280NS18J	D390SH18	1800	1280	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1280NS18J
R1280NS18K	D390SH18	1800	1280	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1280NS18K
R1280NS18M	D390SH18	1800	1280	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1280NS18M
R1280NS21J	D390SH21	2100	1280	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1280NS21J
R1280NS21K	D390SH21	2100	1280	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1280NS21K
R1280NS21M	D390SH21	2100	1280	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1280NS21M
R1280NS25J	D390SH25	2500	1280	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1280NS25J
R1280NS25K	D390SH25	2500	1280	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1280NS25K
R1280NS25M	D390SH25	2500	1280	14800	1.10x10⁶	1.440	0.330	125	W11a 74x47x28	ATDR1280NS25M
R1331NS10B	D450SH10	1000	1331	18200	1.66x10⁶	1.450	0.285	125	W11a 74x47x28	ATDR1331NS10B
R1331NS10C	D450SH10	1000	1331	18200	1.66x10⁶	1.450	0.285	125	W11a 74x47x28	ATDR1331NS10C
R1331NS10D	D450SH10	1000	1331	18200	1.66x10⁶	1.450	0.285	125	W11a 74x47x28	ATDR1331NS10D
R1331NS12B	D450SH12	1200	1331	18200	1.66x10⁶	1.450	0.285	125	W11a 74x47x28	ATDR1331NS12B
R1331NS12C	D450SH12	1200	1331	18200	1.66x10⁶	1.450	0.285	125	W11a 74x47x28	ATDR1331NS12C
R1331NS12D	D450SH12	1200	1331	18200	1.66x10⁶	1.450	0.285	125	W11a 74x47x28	ATDR1331NS12D
R1446NS08E	R400SH08	800	1446	19500	1.90x10⁶	1.304	0.200	125	W11a 74x47x28	ATDR1446NS08E
R1446NS08F	R400SH08	800	1446	19500	1.90x10⁶	1.304	0.200	125	W11a 74x47x28	ATDR1446NS08F
R1446NS08G	R400SH08	800	1446	19500	1.90x10⁶	1.304	0.200	125	W11a 74x47x28	ATDR1446NS08G
R1446NS12E	R400SH12	1200	1446	19500	1.90x10⁶	1.304	0.200	125	W11a 74x47x28	ATDR1446NS12E
R1446NS12F	R400SH12	1200	1446	19500	1.90x10⁶	1.304	0.200	125	W11a 74x47x28	ATDR1446NS12F
R1446NS12G	R400SH12	1200	1446	19500	1.90x10⁶	1.304	0.200	125	W11a 74x47x28	ATDR1446NS12G
R1448NS14H	D405SH14	1400	1448	15500	1.20x10⁶	1.350	0.250	125	W11a 74x47x28	ATDR1448NS14H
R1448NS14J	D405SH14	1400	1448	15500	1.20x10⁶	1.350	0.250	125	W11a 74x47x28	ATDR1448NS14J
R1448NS14L	D405SH14	1400	1448	15500	1.20x10⁶	1.350	0.250	125	W11a 74x47x28	ATDR1448NS14L
R1448NS18H	D405SH18	1800	1448	15500	1.20x10⁶	1.350	0.250	125	W11a 74x47x28	ATDR1448NS18H
R1448NS18J	D405SH18	1800	1448	15500	1.20x10⁶	1.350	0.250	125	W11a 74x47x28	ATDR1448NS18J
R1448NS18L	D405SH18	1800	1448	15500	1.20x10⁶	1.350	0.250	125	W11a 74x47x28	ATDR1448NS18L
R2475ZC20N	R500CH20	2000	2475	31000	4.81x10⁶	1.504	0.174	125	W13 110x73x37	ATDR2475ZC20N
R2475ZC28N	R500CH28	2800	2475	31000	4.81x10⁶	1.504	0.174	125	W13 110x73x37	ATDR2475ZC28N
R2475ZD20N	R500DH20	2000	2475	31000	4.81x10⁶	1.504	0.174	125	W46 110x73x26	ATDR2475ZD20N
R2475ZD28N	R500DH28	2800	2475	31000	4.81x10⁶	1.504	0.174	125	W46 110x73x26	ATDR2475ZD28N
R2619ZC18J	R600CH18	1800	2619	33800	5.71x10⁶	1.308	0.173	125	W13 110x73x37	ATDR2619ZC18J
R2619ZC18K	R600CH18	1800	2619	33800	5.71x10⁶	1.308	0.173	125	W13 110x73x37	ATDR2619ZC18K
R2619ZC18L	R600CH18	1800	2619	33800	5.71x10⁶	1.308	0.173	125	W13 110x73x37	ATDR2619ZC18L
R2619ZC21J	R600CH21	2100	2619	33800	5.71x10⁶	1.308	0.173	125	W13 110x73x37	ATDR2619ZC21J
R2619ZC21K	R600CH21	2100	2619	33800	5.71x10⁶	1.308	0.173	125	W13 110x73x37	ATDR2619ZC21K
R2619ZC21L	R600CH21	2100	2619	33800	5.71x10⁶	1.308	0.173	125	W13 110x73x37	ATDR2619ZC21L
R2619ZC25J	R600CH25	2500	2619	33800	5.71x10⁶	1.308	0.173	125	W13 110x73x37	ATDR2619ZC25J
R2619ZC25K	R600CH25	2500	2619	33800	5.71x10⁶	1.308	0.173	125	W13 110x73x37	ATDR2619ZC25K
R2619ZC25L	R600CH25	2500	2619	33800	5.71x10⁶	1.308	0.173	125	W13 110x73x37	ATDR2619ZC25L
R2620ZC22J	R610CH22	2200	2620	33800	5.71x10⁶	1.500	0.143	125	W13 110x73x37	ATDR2620ZC22J
R2620ZC22K	R610CH22	2200	2620	33800	5.71x10⁶	1.500	0.143	125	W13 110x73x37	ATDR2620ZC22K
R2620ZC22L	R610CH22	2200	2620	33800	5.71x10⁶	1.500	0.143	125	W13 110x73x37	ATDR2620ZC22L
R2620ZC25J	R610CH25	2500	2620	33800	5.71x10⁶	1.500	0.143	125	W13 110x73x37	ATDR2620ZC25J
R2620ZC25K	R610CH25	2500	2620	33800	5.71x10⁶	1.500	0.143	125	W13 110x73x37	ATDR2620ZC25K
R2620ZC25L	R610CH25	2500	2620	33800	5.71x10⁶	1.500	0.143	125	W13 110x73x37	ATDR2620ZC25L
R2714ZC16H	R800CH16	1600	2714	35600	6.34x10⁶	1.250	0.163	125	W13 110x73x37	ATDR2714ZC16H
R2714ZC16J	R800CH16	1600	2714	35600	6.34x10⁶	1.250	0.163	125	W13 110x73x37	ATDR2714ZC16J
R2714ZC16K	R800CH16	1600	2714	35600	6.34x10⁶	1.250	0.163	125	W13 110x73x37	ATDR2714ZC16K
R2714ZC18H	R800CH18	1800	2714	35600	6.34x10⁶	1.250	0.163	125	W13 110x73x37	ATDR2714ZC18H
R2714ZC18J	R800CH18	1800	2714	35600	6.34x10⁶	1.250	0.163	125	W13 110x73x37	ATDR2714ZC18J
R2714ZC18K	R800CH18	1800	2714	35600	6.34x10⁶	1.250	0.163	125	W13 110x73x37	ATDR2714ZC18K

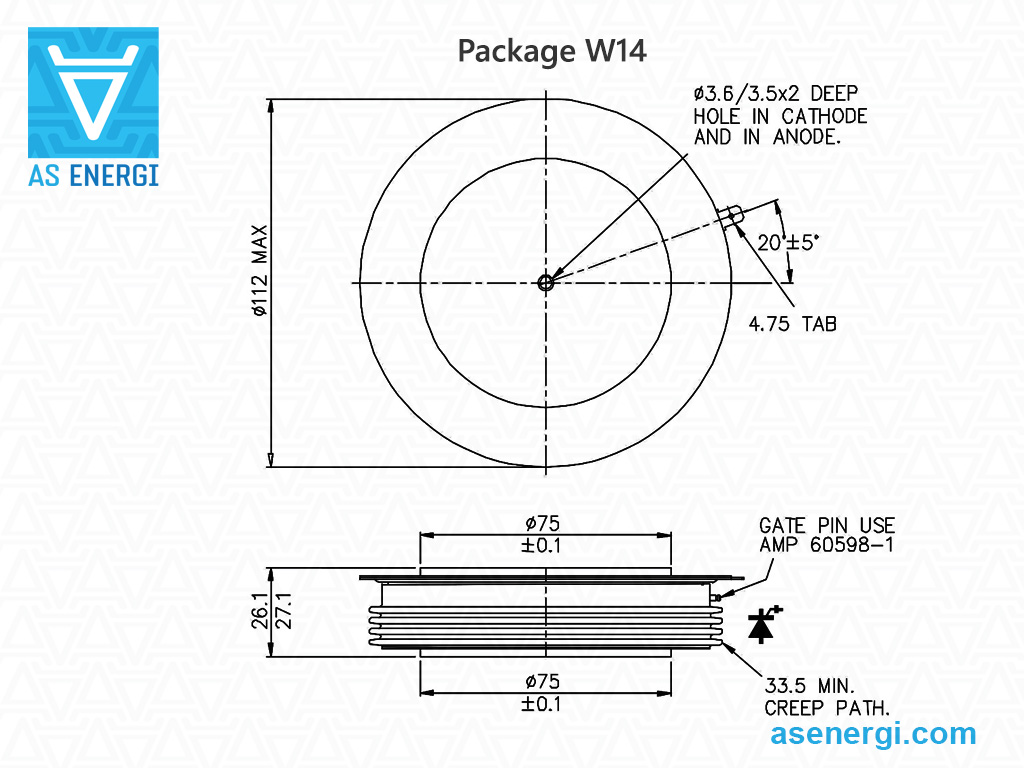

R3047TC24N	R1863CH24	2400	3047	50000	12.5x10⁶	1.580	0.170	125	W14 112x75x26	ATDR3047TC24N
R3047TC24R	R1863CH24	2400	3047	50000	12.5x10⁶	1.580	0.170	125	W14 112x75x26	ATDR3047TC24R
R3047TC24T	R1863CH24	2400	3047	50000	12.5x10⁶	1.580	0.170	125	W14 112x75x26	ATDR3047TC24T
R3047TC28N	R1863CH28	2800	3047	50000	12.5x10⁶	1.580	0.170	125	W14 112x75x26	ATDR3047TC28N
R3047TC28R	R1863CH28	2800	3047	50000	12.5x10⁶	1.580	0.170	125	W14 112x75x26	ATDR3047TC28R
R3047TC28T	R1863CH28	2800	3047	50000	12.5x10⁶	1.580	0.170	125	W14 112x75x26	ATDR3047TC28T

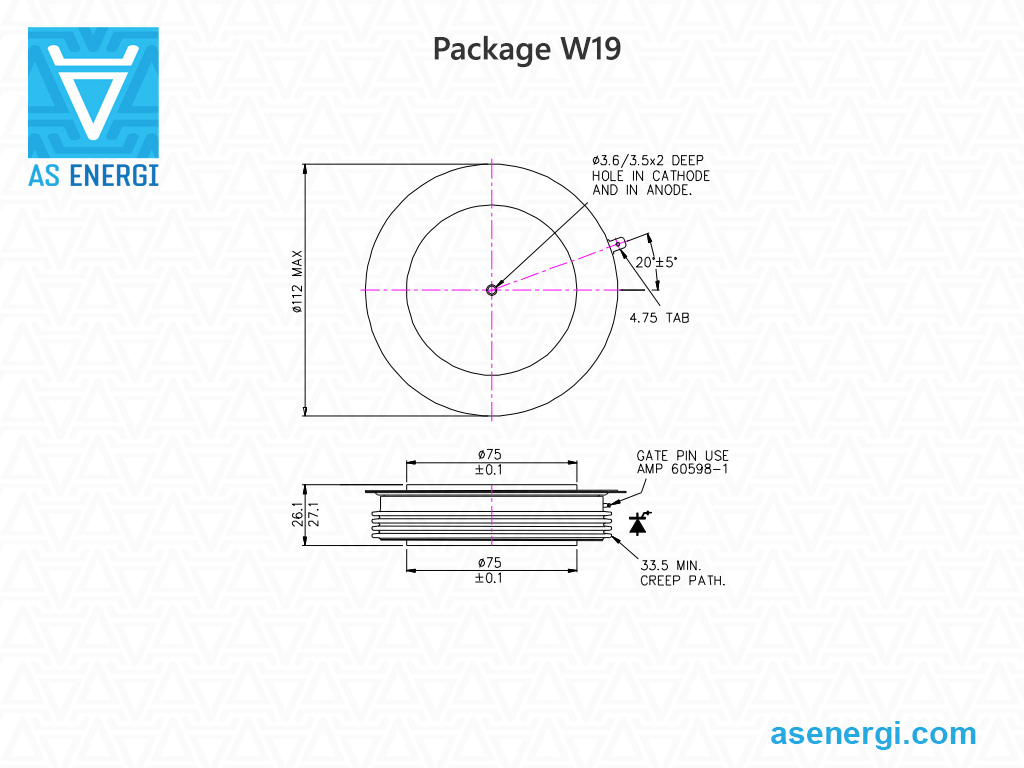

R3047TD24N	R1863DH24	2400	3047	50000	12.5x10⁶	1.580	0.170	125	W19 112x75x26	ATDR3047TD24N
R3047TD24R	R1863DH24	2400	3047	50000	12.5x10⁶	1.580	0.170	125	W19 112x75x26	ATDR3047TD24R
R3047TD24T	R1863DH24	2400	3047	50000	12.5x10⁶	1.580	0.170	125	W19 112x75x26	ATDR3047TD24T
R3047TD28N	R1863DH28	2800	3047	50000	12.5x10⁶	1.580	0.170	125	W19 112x75x26	ATDR3047TD28N
R3047TD28R	R1863DH28	2800	3047	50000	12.5x10⁶	1.580	0.170	125	W19 112x75x26	ATDR3047TD28R
R3047TD28T	R1863DH28	2800	3047	50000	12.5x10⁶	1.580	0.170	125	W19 112x75x26	ATDR3047TD28T
R3370ZC10C	R1200CH10	1000	3370	43900	9.64x10⁶	1.353	0.064	125	W13 110x73x37	ATDR3370ZC10C
R3370ZC10D	R1200CH10	1000	3370	43900	9.64x10⁶	1.353	0.064	125	W13 110x73x37	ATDR3370ZC10D
R3370ZC10E	R1200CH10	1000	3370	43900	9.64x10⁶	1.353	0.064	125	W13 110x73x37	ATDR3370ZC10E
R3370ZC12C	R1200CH12	1200	3370	43900	9.64x10⁶	1.353	0.064	125	W13 110x73x37	ATDR3370ZC12C
R3370ZC12D	R1200CH12	1200	3370	43900	9.64x10⁶	1.353	0.064	125	W13 110x73x37	ATDR3370ZC12D
R3370ZC12E	R1200CH12	1200	3370	43900	9.64x10⁶	1.353	0.064	125	W13 110x73x37	ATDR3370ZC12E
R3559TC16K	R1966CH16	1600	3559	38900	7.57x10⁶	1.173	0.155	125	W14 112x75x26	ATDR3559TC16K
R3559TC16N	R1966CH16	1600	3559	38900	7.57x10⁶	1.173	0.155	125	W14 112x75x26	ATDR3559TC16N
R3559TC16R	R1966CH16	1600	3559	38900	7.57x10⁶	1.173	0.155	125	W14 112x75x26	ATDR3559TC16R
R3559TC16T	R1966CH16	1600	3559	38900	7.57x10⁶	1.173	0.155	125	W14 112x75x26	ATDR3559TC16T
R3559TC20K	R1966CH20	2000	3559	38900	7.57x10⁶	1.173	0.155	125	W14 112x75x26	ATDR3559TC20K
R3559TC20N	R1966CH20	2000	3559	38900	7.57x10⁶	1.173	0.155	125	W14 112x75x26	ATDR3559TC20N
R3559TC20R	R1966CH20	2000	3559	38900	7.57x10⁶	1.173	0.155	125	W14 112x75x26	ATDR3559TC20R
R3559TC20T	R1966CH20	2000	3559	38900	7.57x10⁶	1.173	0.155	125	W14 112x75x26	ATDR3559TC20T
R3559TD16K	R1966DH16	1600	3559	38900	7.57x10⁶	1.173	0.155	125	W19 112x75x26	ATDR3559TD16K
R3559TD16N	R1966DH16	1600	3559	38900	7.57x10⁶	1.173	0.155	125	W19 112x75x26	ATDR3559TD16N
R3559TD16R	R1966DH16	1600	3559	38900	7.57x10⁶	1.173	0.155	125	W19 112x75x26	ATDR3559TD16R
R3559TD16T	R1966DH16	1600	3559	38900	7.57x10⁶	1.173	0.155	125	W19 112x75x26	ATDR3559TD16T
R3559TD20K	R1966DH20	2000	3559	38900	7.57x10⁶	1.173	0.155	125	W19 112x75x26	ATDR3559TD20K
R3559TD20N	R1966DH20	2000	3559	38900	7.57x10⁶	1.173	0.155	125	W19 112x75x26	ATDR3559TD20N
R3559TD20R	R1966DH20	2000	3559	38900	7.57x10⁶	1.173	0.155	125	W19 112x75x26	ATDR3559TD20R
R3559TD20T	R1966DH20	2000	3559	38900	7.57x10⁶	1.173	0.155	125	W19 112x75x26	ATDR3559TD20T

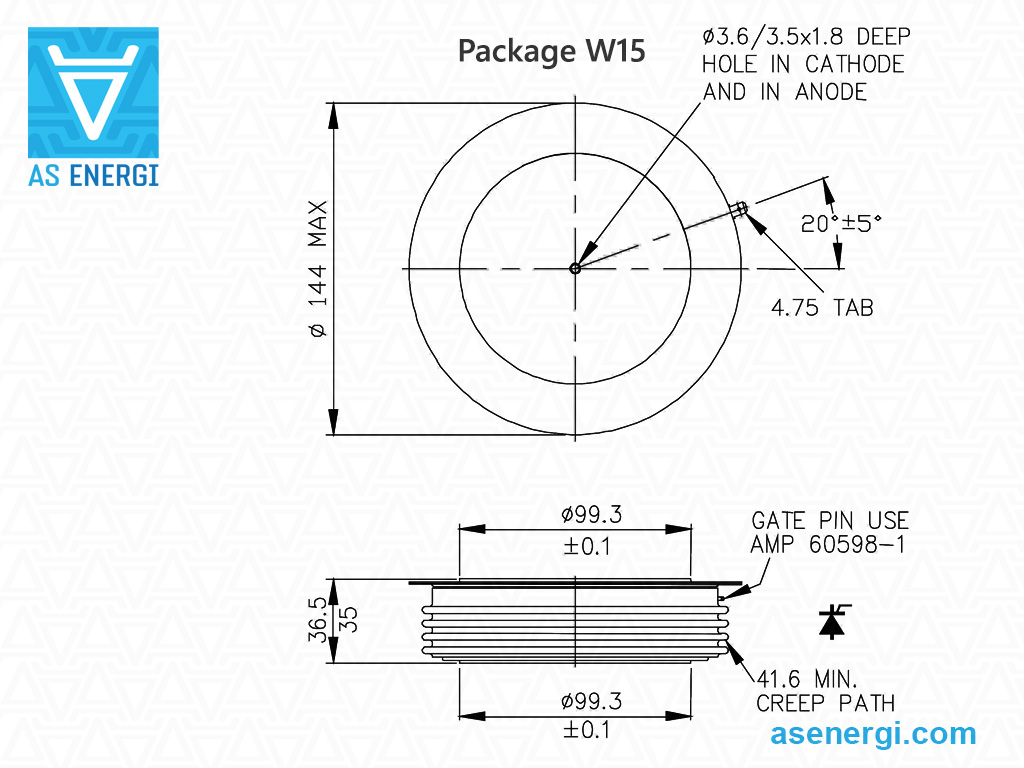

R3708FC40V	R1386CH40	4000	3708	50000	12.5x10⁶	1.473	0.156	125	W15 144x100x36	ATDR3708FC40V
R3708FC40W	R1386CH40	4000	3708	50000	12.5x10⁶	1.473	0.156	125	W15 144x100x36	ATDR3708FC40W
R3708FC45V	R1386CH45	4500	3708	50000	12.5x10⁶	1.473	0.156	125	W15 144x100x36	ATDR3708FC45V
R3708FC45W	R1386CH45	4500	3708	50000	12.5x10⁶	1.473	0.156	125	W15 144x100x36	ATDR3708FC45W

분산형 게이트 사이리스터의 부품 번호 안내서:

TDR

1275

A	–	AS ENERGI^TM
TDR	–	제품 그룹: 분산형 게이트 사이리스터(디스크 타입).
1275	–	평균 온 상태 전류 I_T(AV), Amp.
NS	–	하우징(패키지) 유형.
18	–	오프 상태 전압 코드 V_DRM / 100.
M	–	타임 코드 끄기 t_q: A = 10 μs, B = 12 μs, C = 15 μs, D = 20 μs, E = 25 μs, F = 30 μs, G = 35 μs, H = 40 μs, J = 50 μs, K = 60 μs, L = 65 μs, M = 70 μs, N = 100 μs, P = 120 μs, R = 140 μs, S = 160 μs, T = 200 μs, V = 250 μs, W = 300 μs.

고전력 반도체 AS ENERGI^TM

당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

비디오: 파워 사이리스터 T143-400, T143-500, T143-630, T143-800, T143-1000

비디오: 파워 사이리스터 T153-630, T153-800, T153-1000

비디오: 파워 사이리스터 T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

고출력 디스크 사이리스터 사진:

파워 사이리스터에 대한 설치 권장 사항:

전체 온도 범위에서 사이리스터와 쿨러의 결합 표면 사이의 열 전달 및 전기적 접촉의 신뢰성은 적절한 토크(클램핑력)에 의해 보장됩니다.

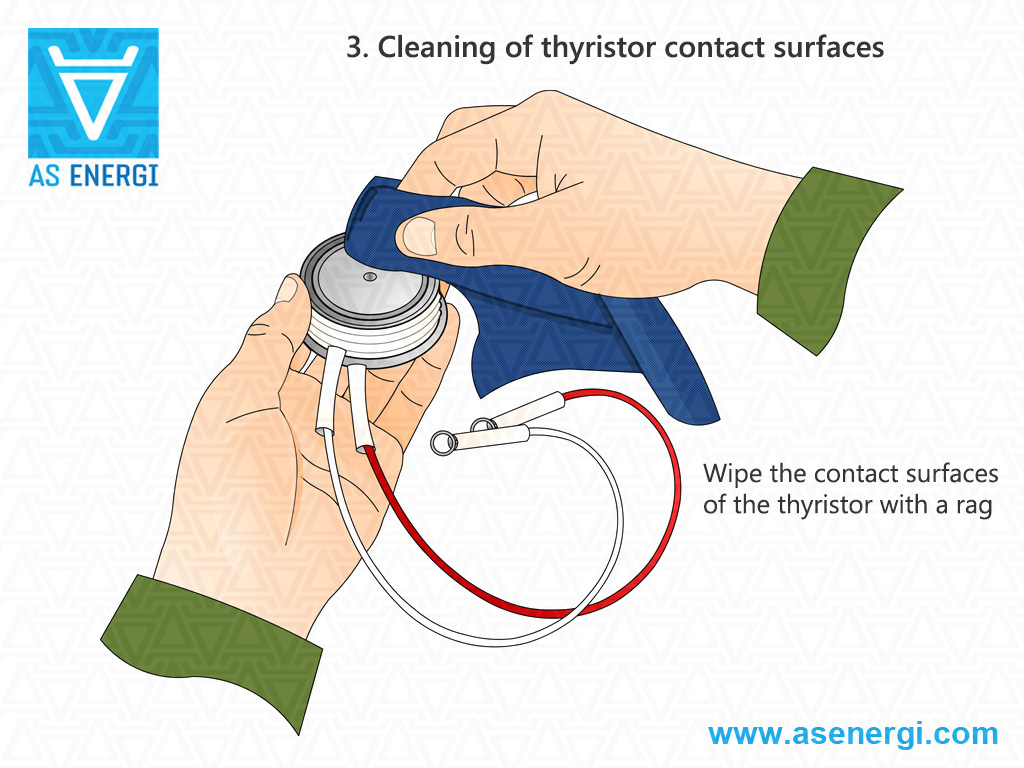

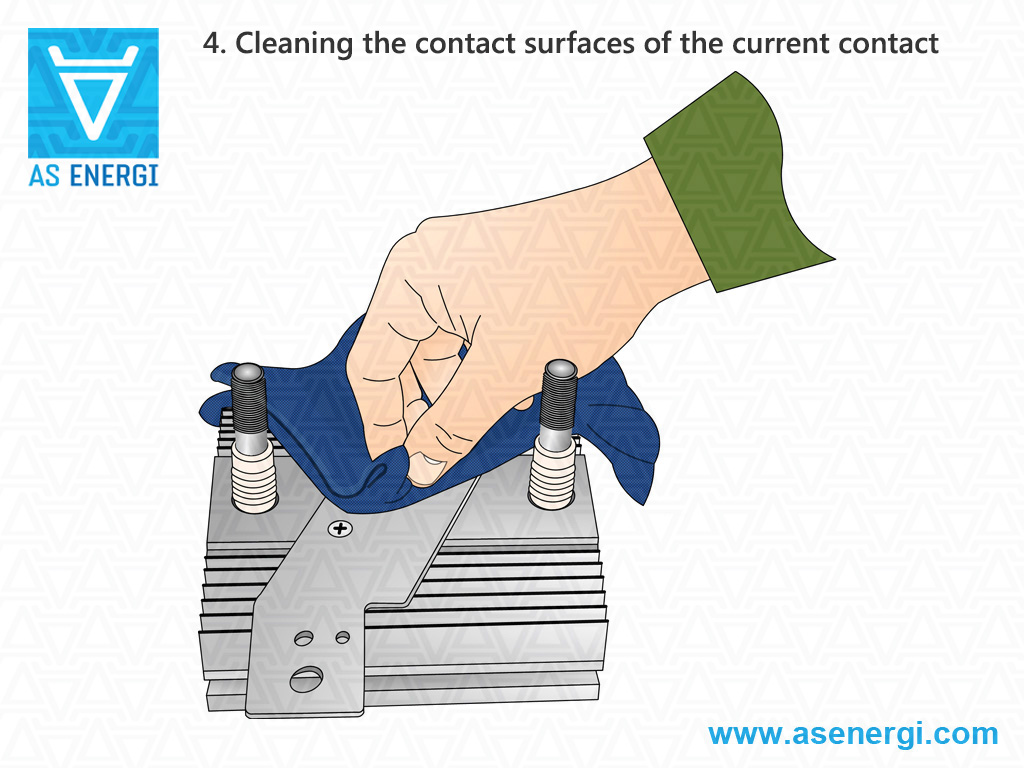

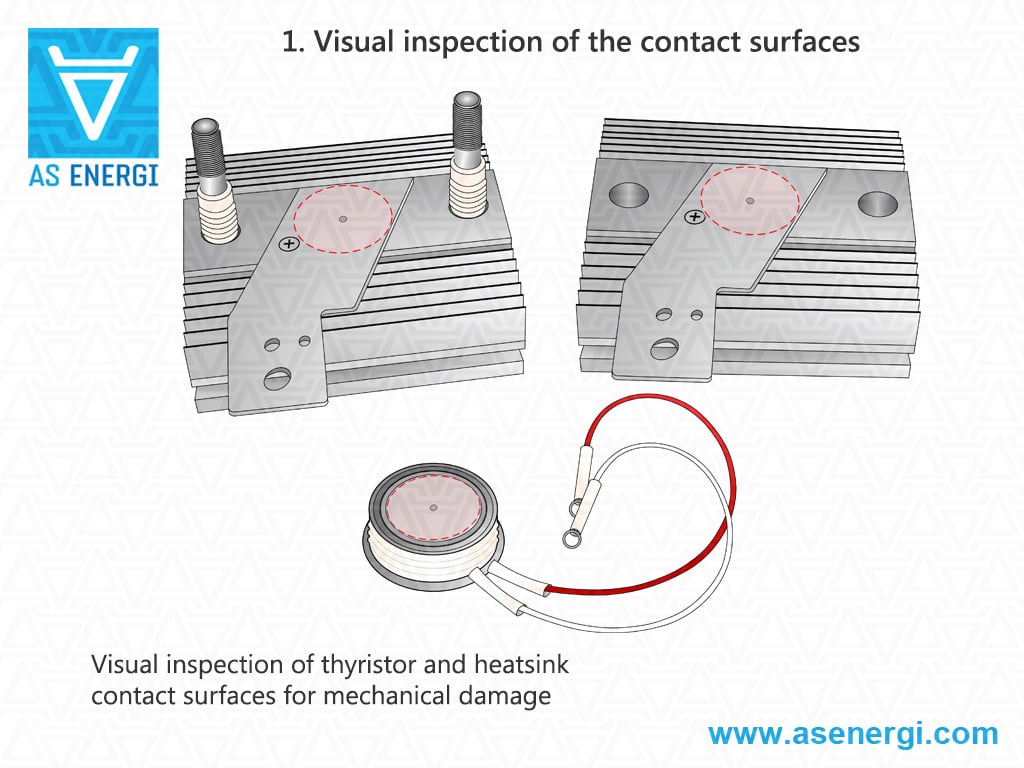

조립하기 전에 (1) 접촉면에 기계적 손상이 있는지 육안으로 검사하고 (2)는 알코올(톨루엔, 가솔린, 아세톤)에 적셔 검사해야 합니다.

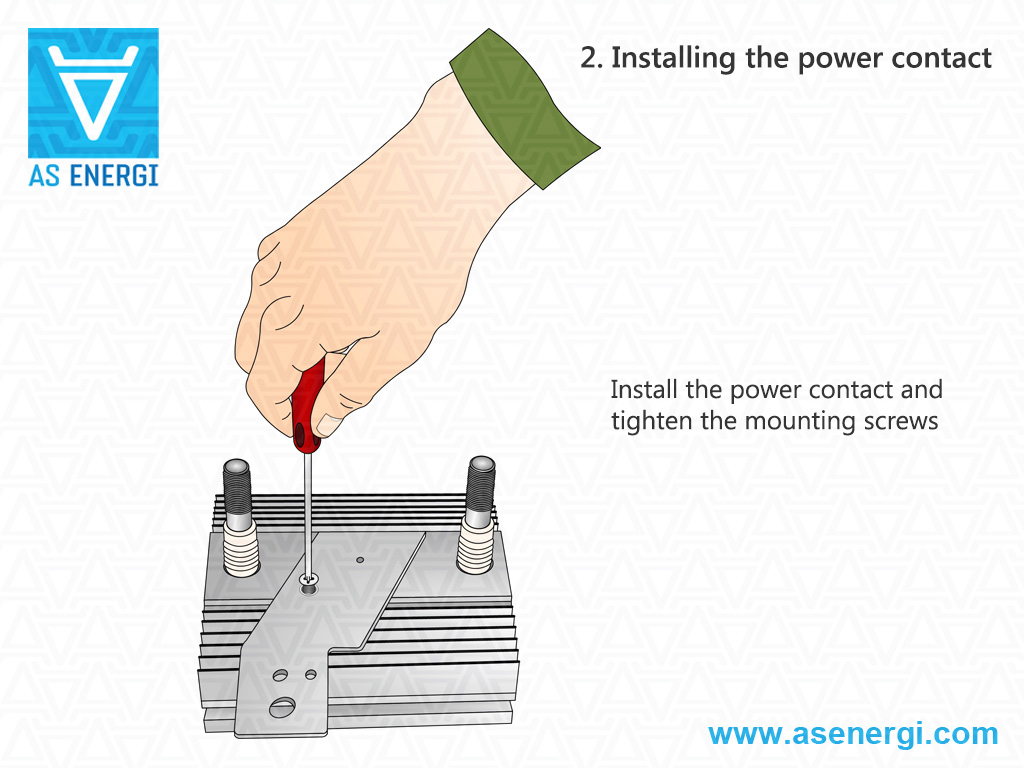

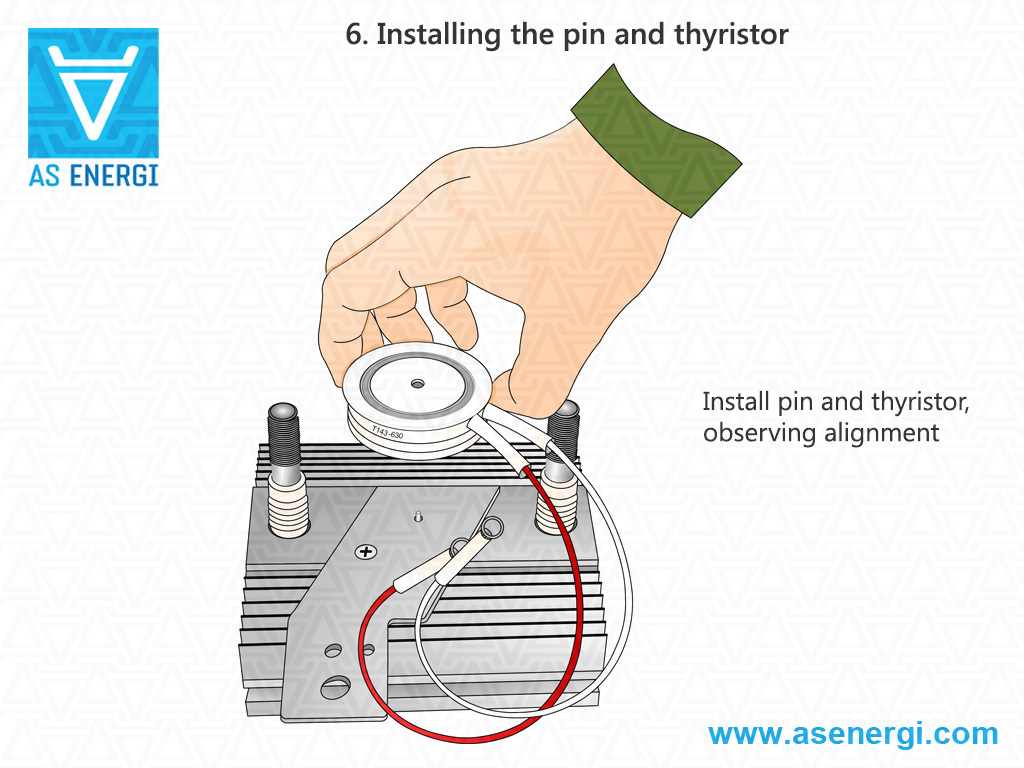

검사 후 현재 접점(리드)을 고정하고 핀을 설치하여 구조의 정렬을 고정합니다.

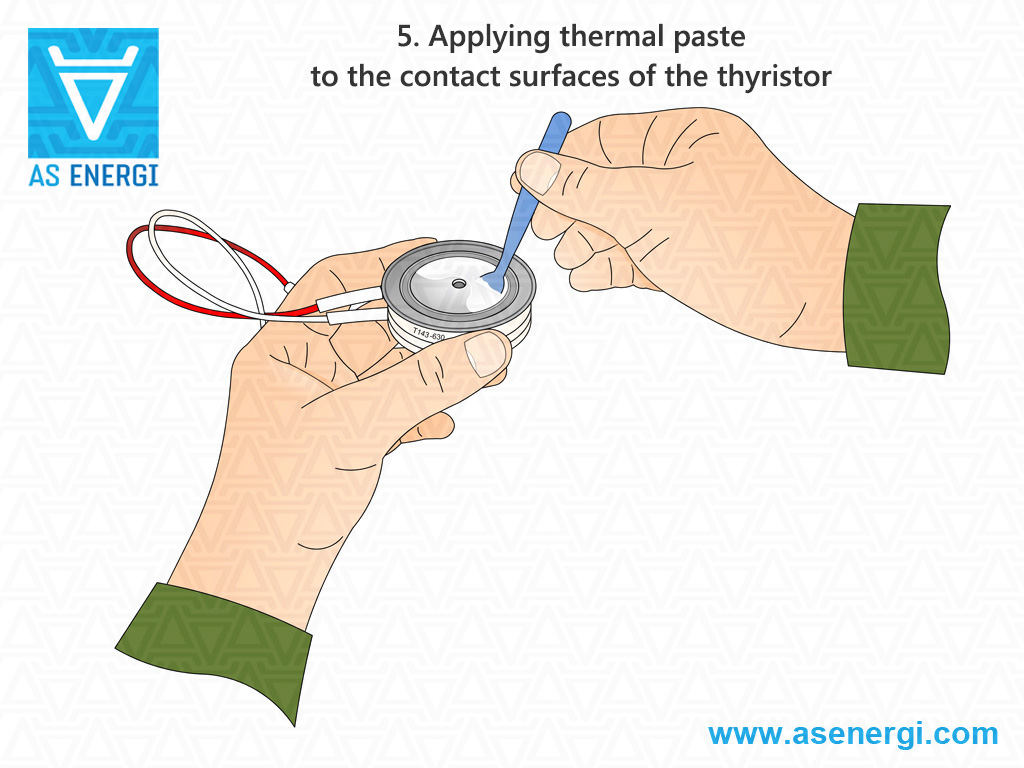

열 전달 매개 변수를 개선하려면 조립 전에 (3) 실리콘 열 전도성 페이스트의 얇은 층을 권장하며 이는 설치를위한 필수 조건이 아닙니다.

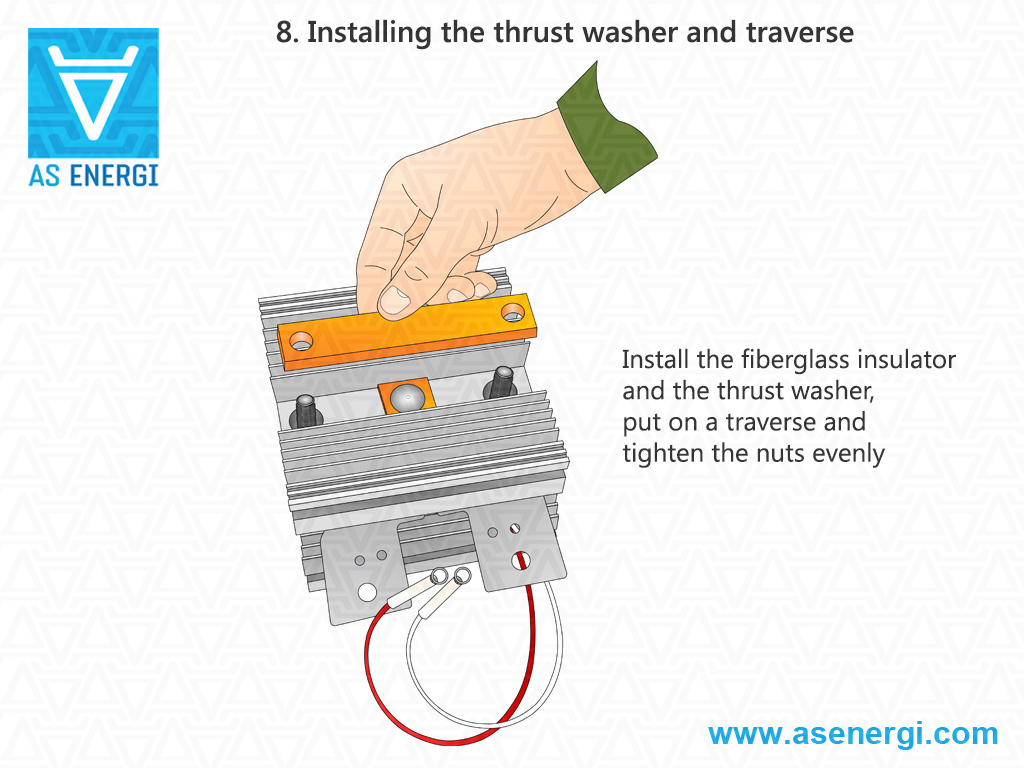

사이리스터 (3), 쿨러의 두 번째 부품, 유리섬유 절연체 및 스러스트 와셔를 설치합니다.

트래버스 (4)를 끼우고 너트를 고르게 조입니다. 접촉면의 정렬이 잘못되지 않고 균일한지 확인합니다.

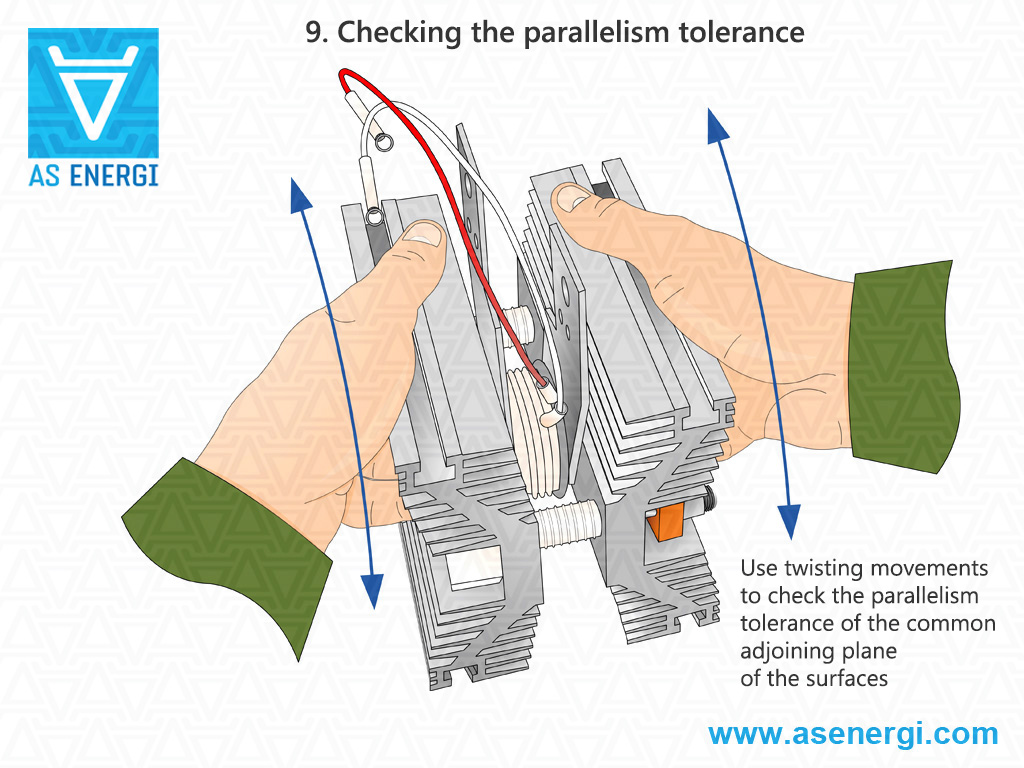

부품이 충분히 고정되었지만 움직일 수 있는 경우 쿨러를 평평한 표면에 놓고 표면 (5)의 전체 인접 평면의 평행도에 대한 공차를 확인하는 것이 좋습니다.

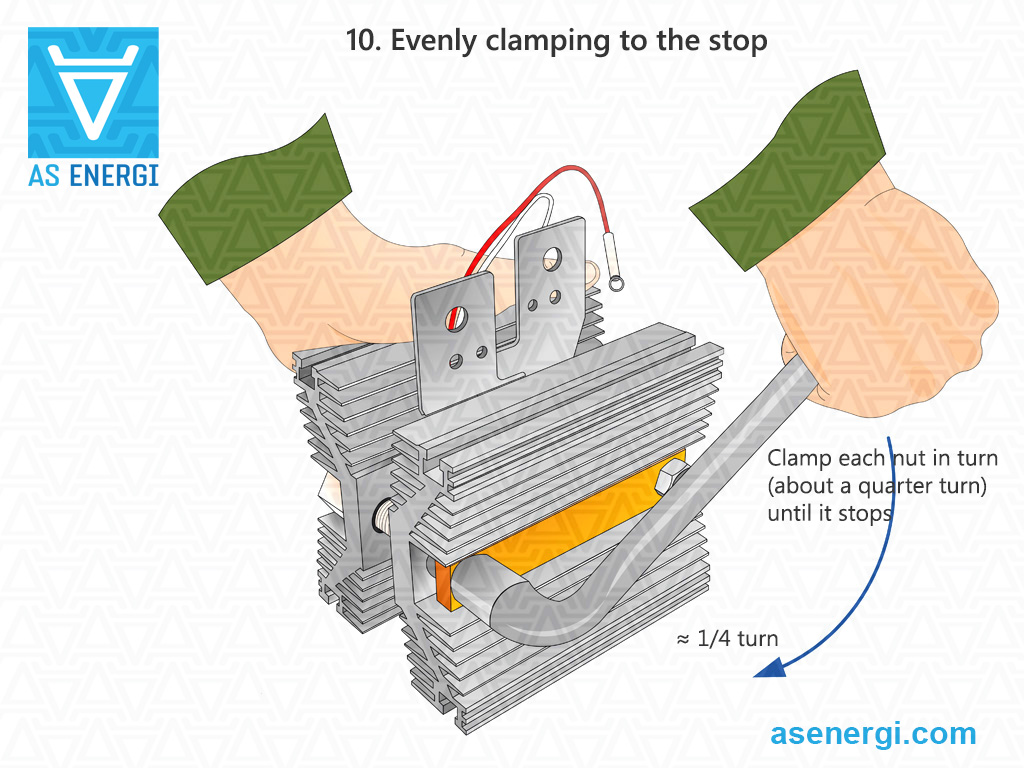

각 너트를 차례로(약 1/4 바퀴) 스톱 (6)에 고정합니다. 트래버스의 편향 정도에 따라 달성된 클램핑 력이 필요한 클램핑 력과 일치하는지 여부가 결정됩니다.

설치 후에는 패스너(너트 및 와셔)를 부식되지 않도록 추가로 고정해야 합니다.

파워 사이리스터에 대한 팁 및 권장 사항:

파워 사이리스터는 모든 파라미터에 대해 한계 부하에서 장시간 작동해서는 안 됩니다. 이 경우 안전 계수는 장치의 필요한 신뢰도에 따라 결정됩니다.

고장난 전원 사이리스터를 교체할 사이리스터의 매개변수와 일치하는 사이리스터로 교체합니다.

주변 온도가 높은 환경에서 작동할 때는 과냉각을 제공해야 합니다.

적절한 열 방출을 위해 파워 사이리스터와 쿨러를 주기적으로 청소하여 먼지와 오염 물질을 제거하는 것이 좋습니다.

병렬로 연결된 파워 사이리스터 간의 전류를 균등화하려면 유도성 전류 분배기(종종 꼬인 토로이달 와이어)를 사용해야 합니다. 가장 많이 사용되는 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 파워 사이리스터입니다. 이 경우 전류 분배기의 효율은 마그네틱 와이어의 단면에 의해 결정됩니다.

파워 사이리스터를 직렬로 연결할 때 전압 불균형을 방지하려면 각 사이리스터에 병렬로 연결된 션트 저항을 사용해야 합니다. 과도 상태에서의 전압 균등화는 각 사이리스터에 커패시터를 병렬로 연결하여 제공됩니다.

작동 중 고전압 상태에서 파워 사이리스터를 만지는 것은 엄격히 금지되어 있습니다.

AS ENERGI를 선택하는 이유^TM

반도체 실리콘 칩 생산을 포함한 자체 생산 시설
유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
반도체 산업에서 20년 이상의 경험
50개 이상의 국가에서 신뢰받는 고객
10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
다른 제조사의 제품에 대한 대체품을 생산
보증된 인증 품질, 운영 보증 기간 - 2년

품질 보증

당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.

각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.

파트너십 지역

AS ENERGI^TM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.

물류 및 배송

당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.

AS ENERGI^TM 반도체 제조

당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.

전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.

주요 제품:

Tags: 분산 게이트 사이리스터, 이전 부품 번호 분산 게이트 사이리스터, SCR 사이리스터, 프레스 팩 사이리스터, 전력 반도체, 웨스트 코드 교체, 이산 반도체, 웨스트 팩 개요, 빠른 사이리스터 가격, 스크르 사이리스터 데이터 시트, 사이리스터 스위칭 회로, 인증서, 제조, 사이리스터 공장 제작, 전력 사이리스터의 기술 사양
