정류기 다이오드 파워렉스 교체

파워 표준 정류 다이오드, 디스크 설계로 알려진 정상 회복 다이오드는 최대 6500V의 차단 전압과 최대 12000A의 전류 등급을 가진 프레스 팩 타입의 일반 용도 다이오드입니다.

정류 다이오드 A-RD AS ENERGI^TM는 복구 다이오드 파워렉스의 대체, 아날로그, 대체 반도체 장치입니다.

"디스크 장치를 위한 공기 냉각 히트싱크 O 시리즈", "공기 히트싱크 SF 시리즈", "수중 히트싱크 SS 시리즈"는 다이오드 냉각을 위해 주문할 수 있습니다.

정류 다이오드 부품 번호 가이드

비디오: 고전력 디스크 다이오드 리뷰

icon AS ENERGI^TM 반도체 제조 참조

특징: 클래스 최고 성능과 신뢰성; 라인 주파수에 최적화; 낮은 상태 손실; 높은 역전압 및 높은 전류 처리 능력, 높은 서지 능력.

정류 다이오드는 최대 6.5 kV의 전압을 가진 회로에서 최대 12 kA까지 DC 및 AC 전류를 변환합니다. 주요 응용 분야는 가변 대형 AC 드라이브, 트랙션 컨버터, 선로 옆 변전소, 용접 및 DC 전원 공급 장치의 정류기입니다. 이 장치는 주로 500Hz까지의 라인 주파수를 사용하는 응용 프로그램을 위한 것입니다.

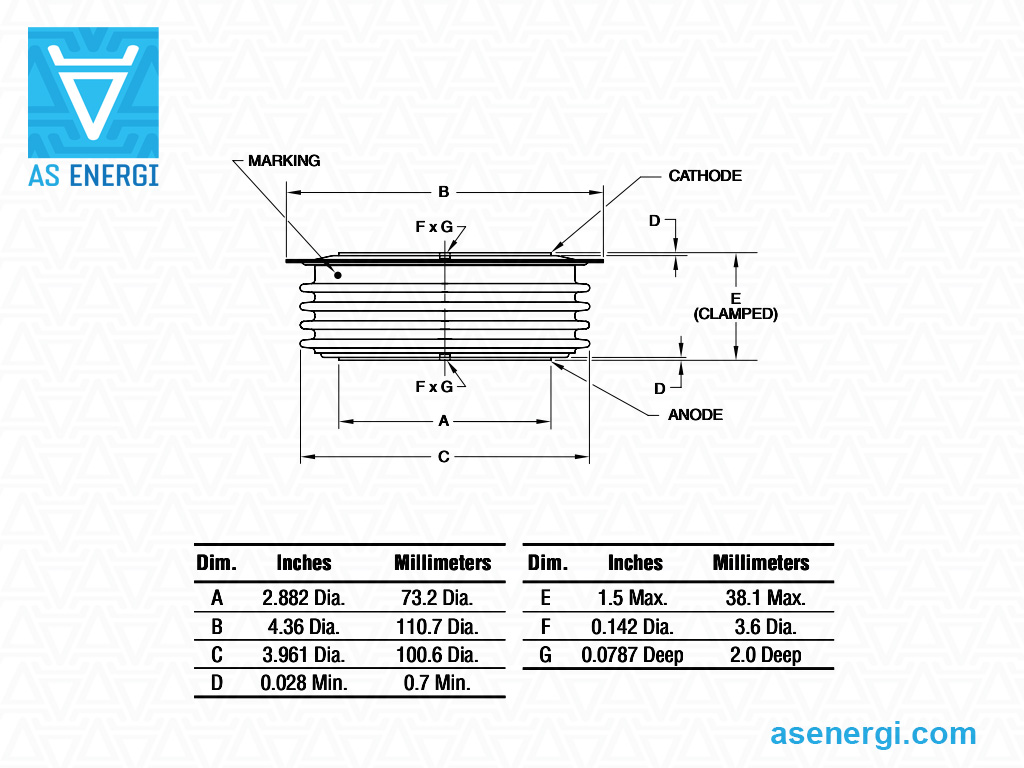

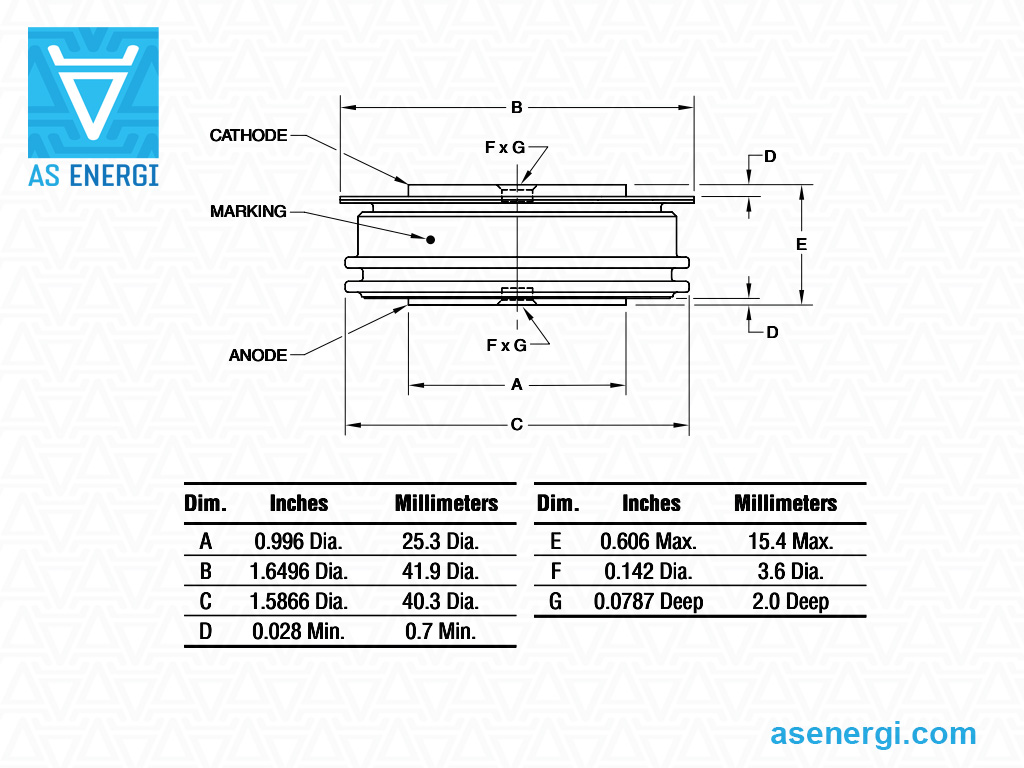

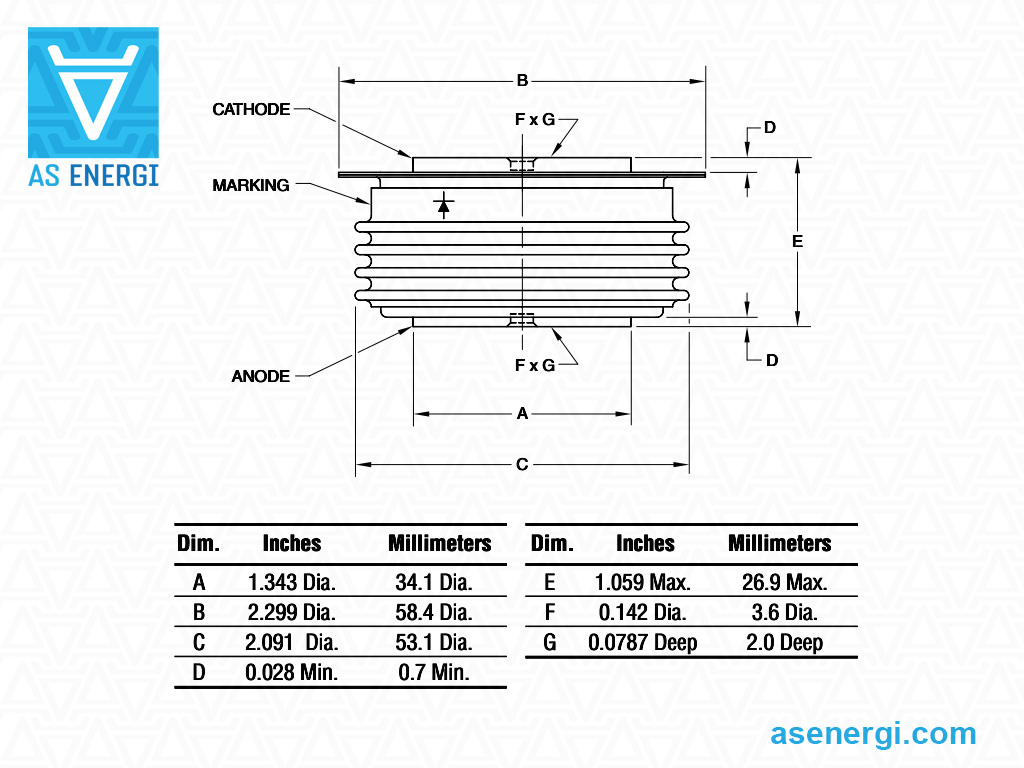

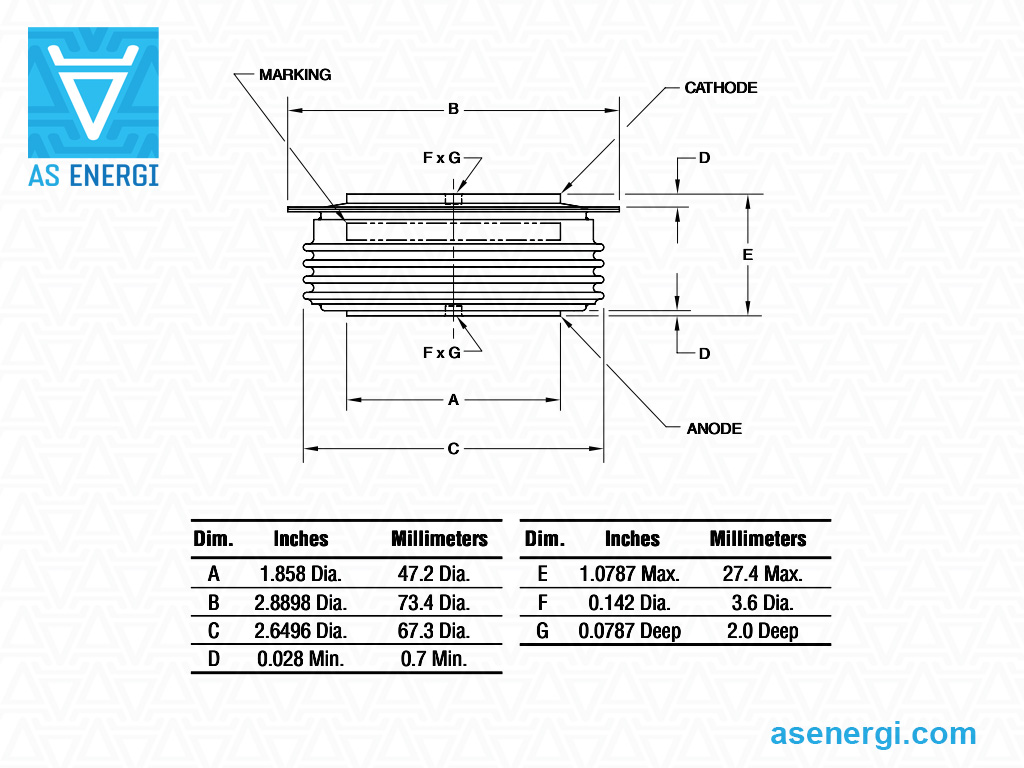

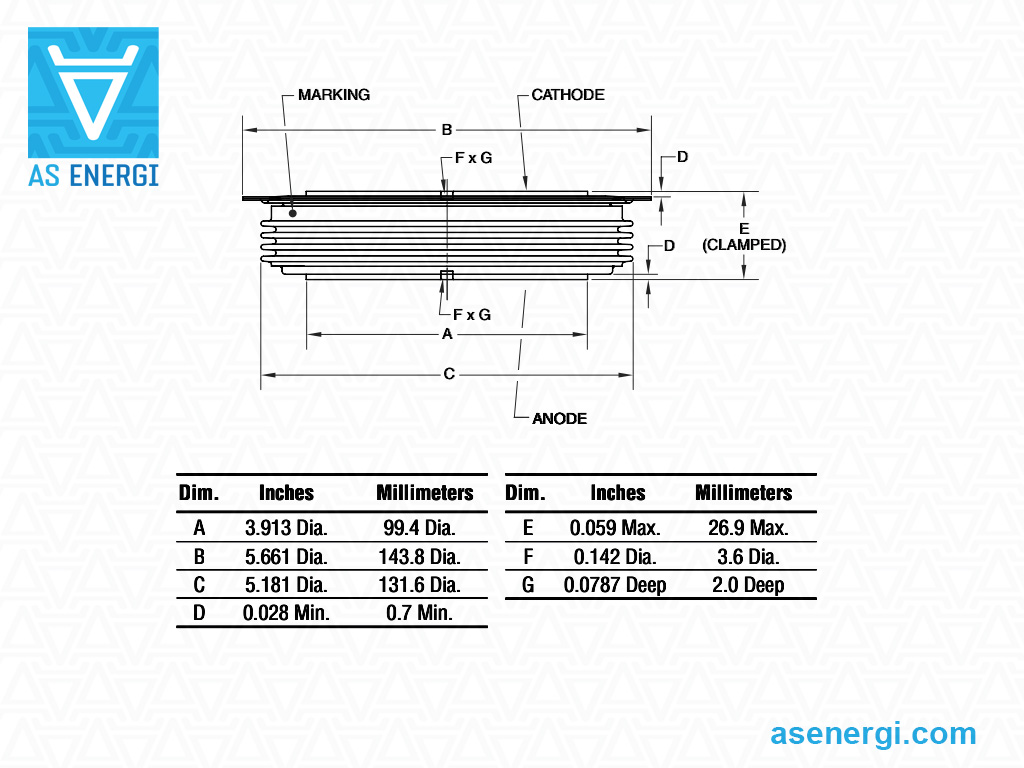

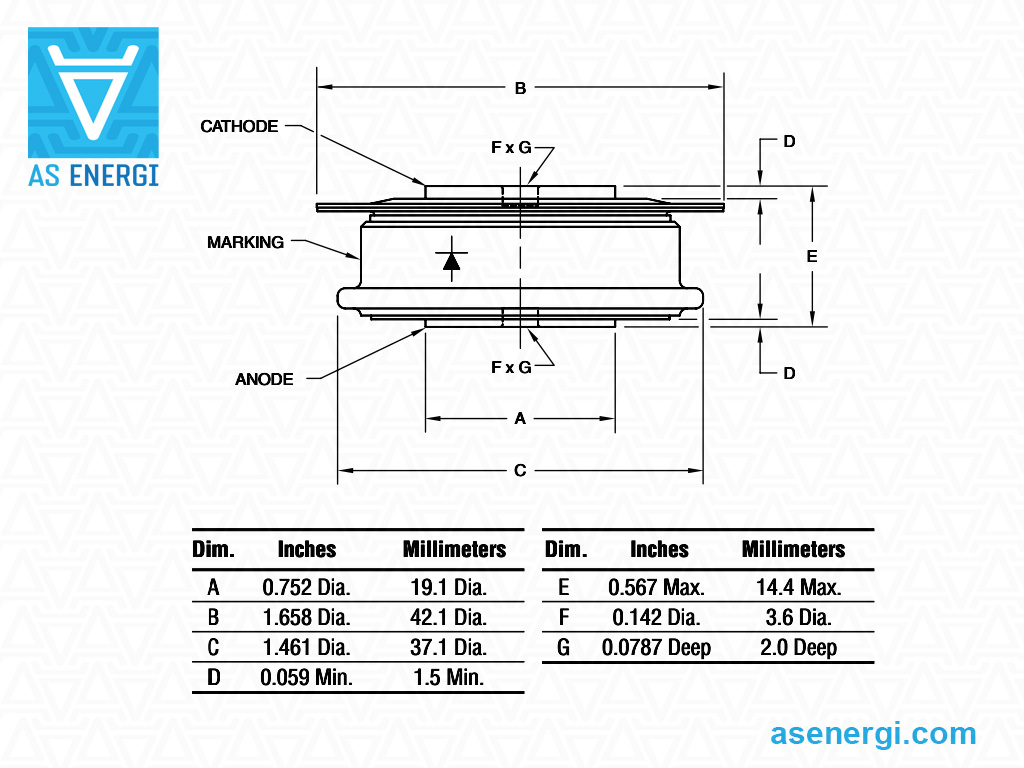

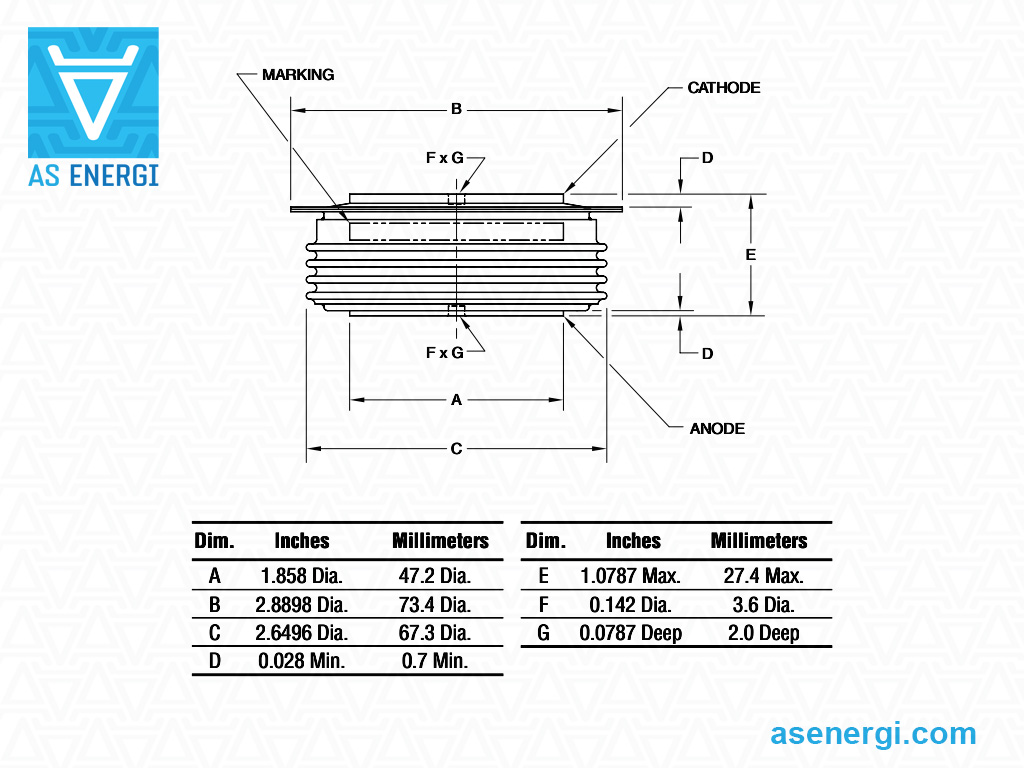

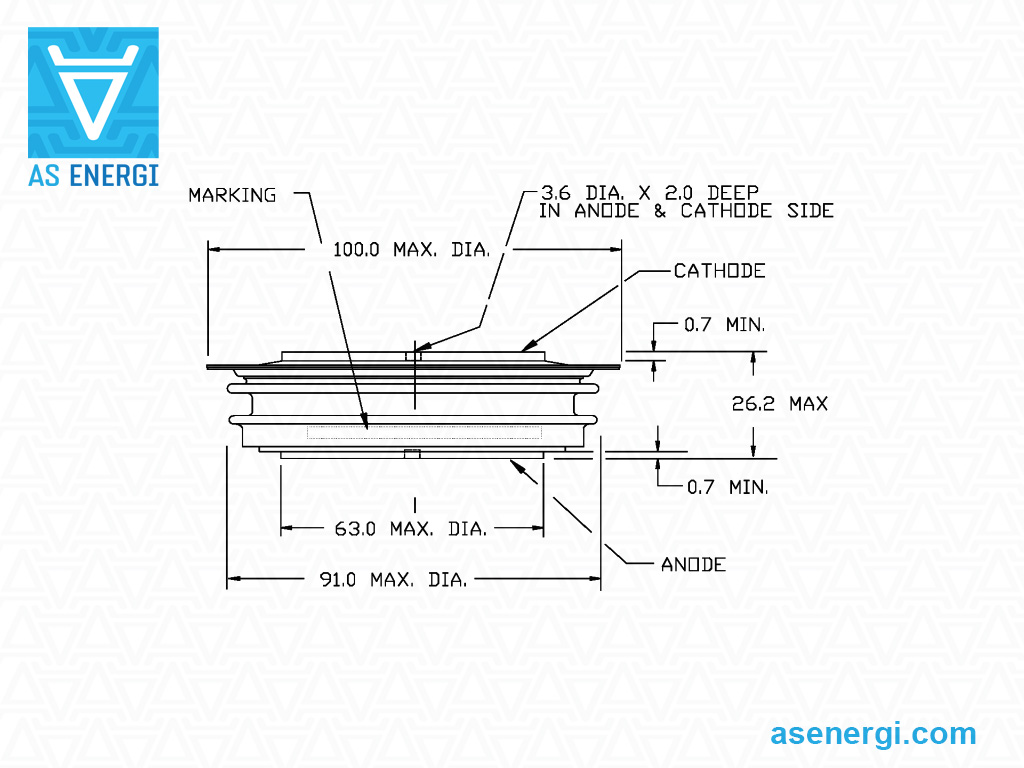

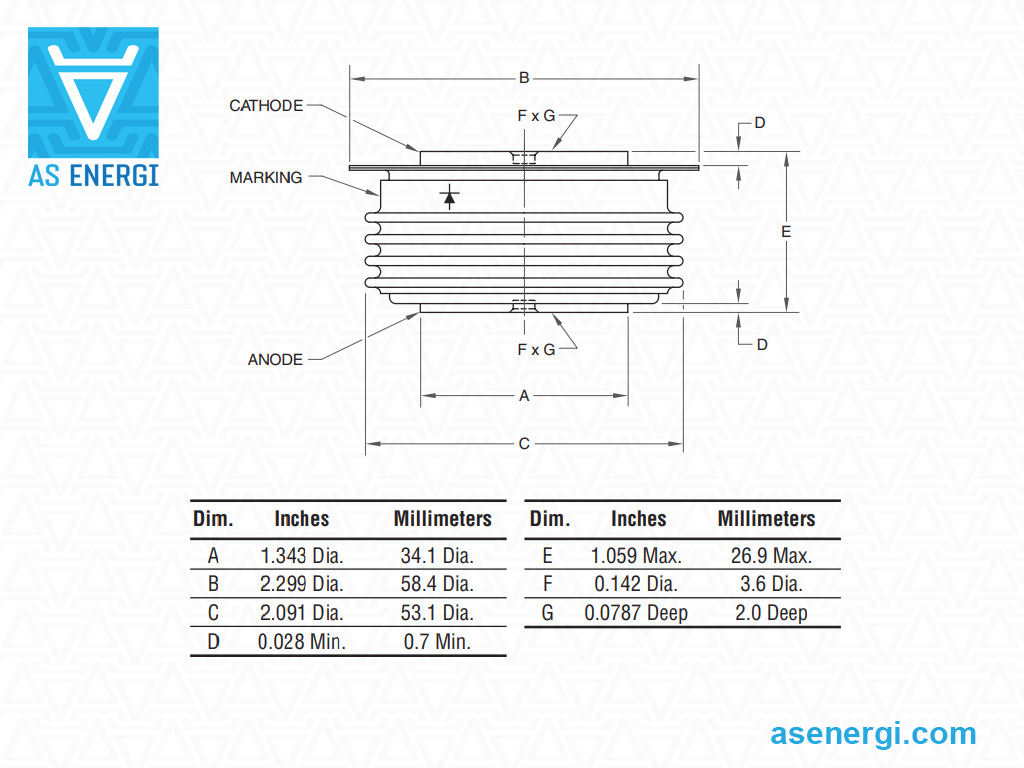

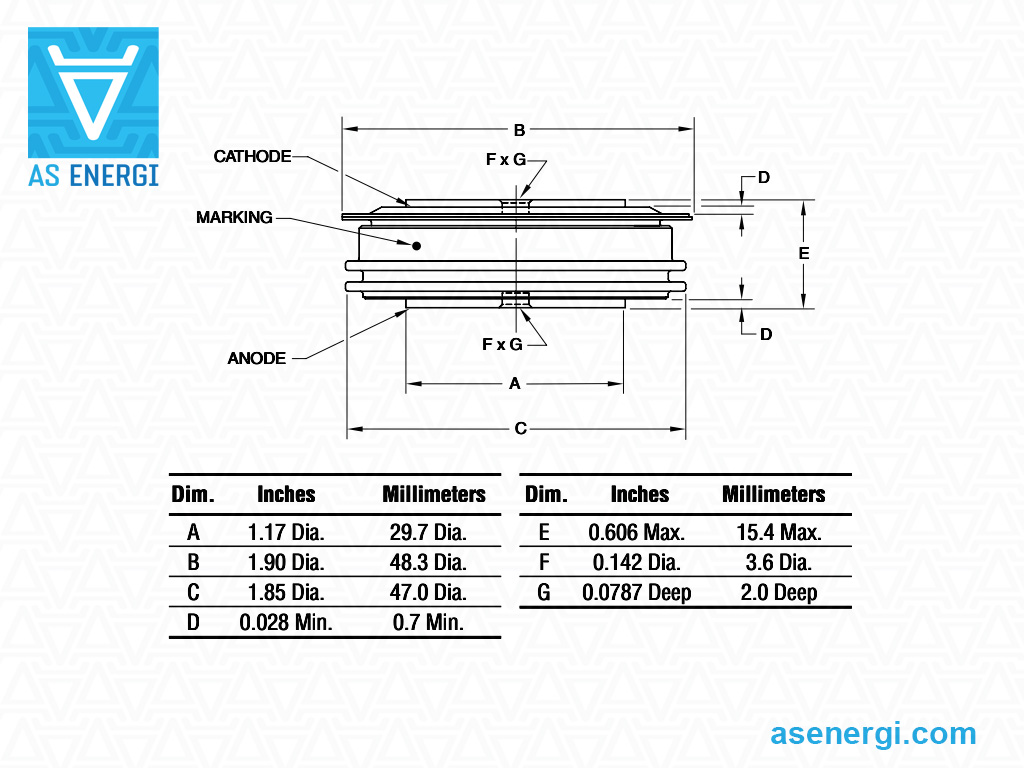

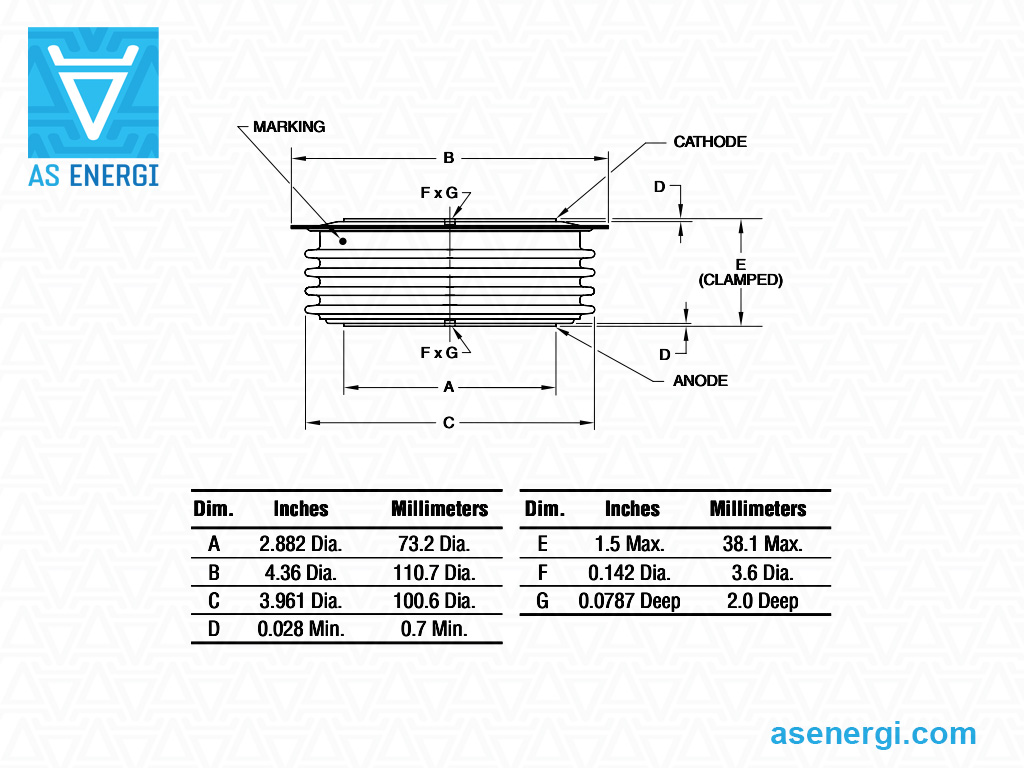

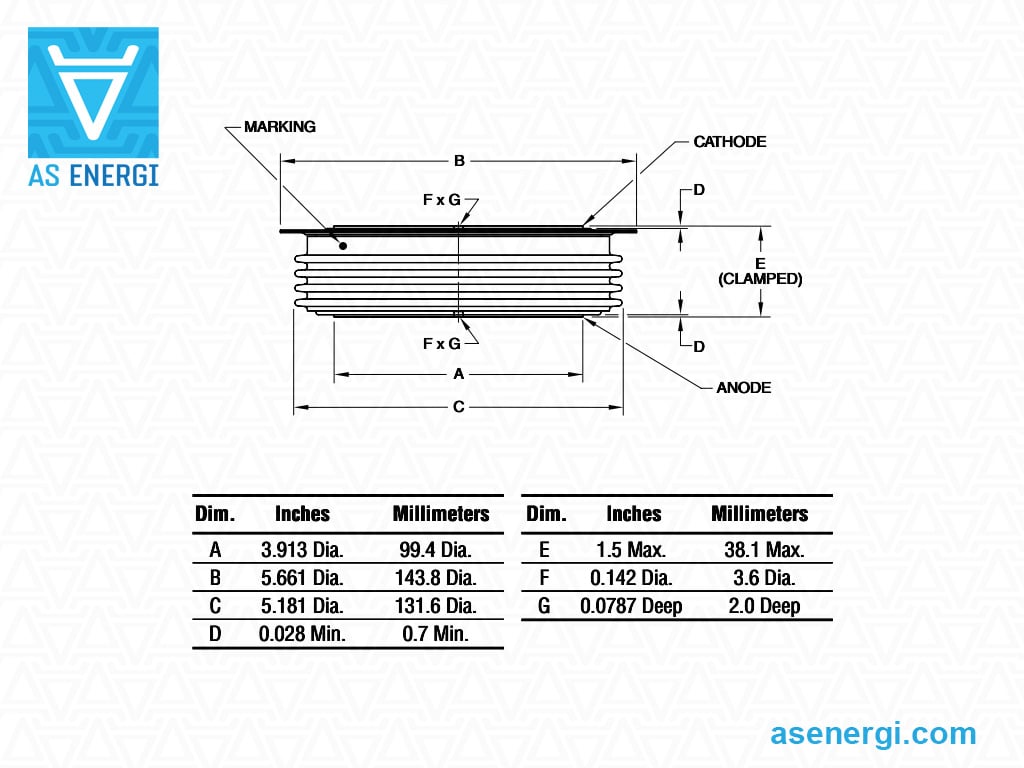

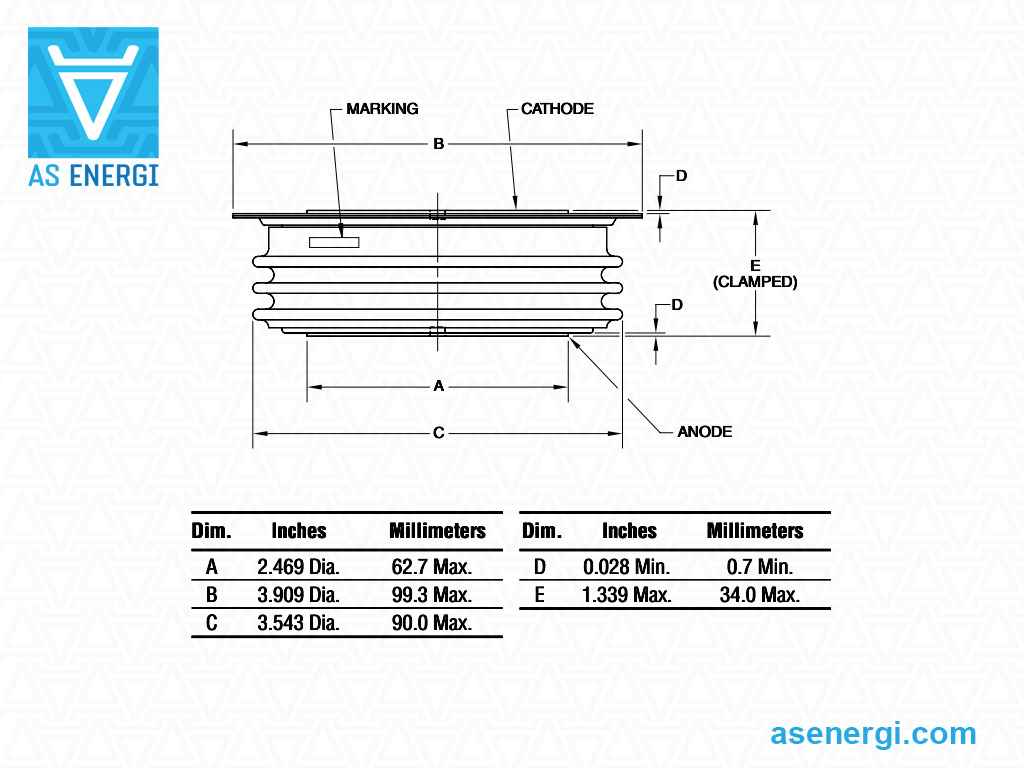

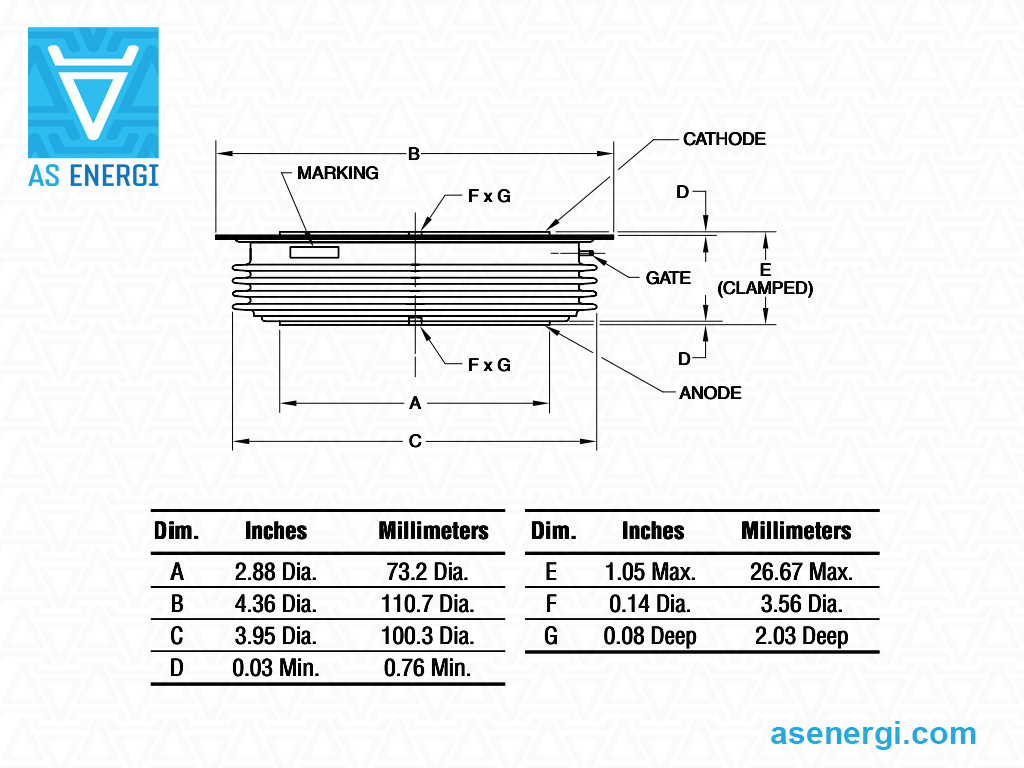

이 다이오드는 산업 표준 세라믹 하우징을 가지고 있어 기존 장비에 장치를 쉽게 통합할 수 있습니다. 이 다이오드는 압력 접촉이 있는 디스크 하우징을 가지고 있습니다. 다이오드의 극성(양극, 음극)은 케이스에 있는 아이콘에 의해 결정됩니다. 정류 다이오드의 기술 사양, 부품 번호 가이드, 데이터시트 PDF, 외형 도면은 아래에 나열되어 있습니다.

정류 다이오드 AS ENERGI^TM는 다음과 같은 특징을 가지고 있습니다: 낮은 정적 및 동적 손실, 높은 V_RSM/V_RRM 값, 다양한 산업에서 장치 사용 경험, 100V에서 9000V까지의 전압 범위와 10A에서 15000A까지의 전류 범위, 높은 열 및 전기 사이클에 대한 저항력.

당사는 정류 다이오드에 대해 구매일로부터 2년 동안 품질 보증을 제공합니다. 다이오드를 공급할 때 필요한 경우, 기술 여권 및 적합성 인증서를 제공합니다.

일반 복구 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

정류 다이오드(디스크형) 파워렉스 및 대체품의 일반 사양

유형	V_RRM	I_F(AV) (T_C=55°C)	I_FSM	I²t	V_T0	r_T	T_{vj max}	R_thJK	케이스	치수 ØDxØdxH	교체 AS ENERGI^TM	데이터 시트
유형	V	A	A	A²·s	V	mΩ	ºC	K/W	케이스	mm	교체 AS ENERGI^TM	PDF
다이오드 디스크 유형 최대 800V
RBS8-06-70	7000 (79)	600	55	15125	0.645	0.044	175	0.0095	111x73x26.5	RBS	A-RDBS8-06-70
RAS00412	12000 (68)	400	57.3	16416	0.978	0.005	175	0.008	100x63x26	RAS	A-RDAS00412
Up to 1600V
A390-16-40	400 (117)	1600	7	204	-	-	200	0.095	42x19x14	R62	A-A390-16-40
R620-12-48 +	485 (125)	1200	6.5	211	0.80	0.63	190	0.07	42x19x14	R62	A-RD620-12-48 +
R720-12-80 +	810 (125)	1200	10	500	0.70	0.32	190	0.05	58.5x34x26.9	R72	A-RD720-12-80 +
R720-16-12	1200 (95)	1600	12.5	650	0.68	0.24	175	0.055	58.5x34x26.9	R72	A-RD720-16-12
R7S0-16-13	1300 (90)	1600	16.5	1360	0.749	0.196	175	0.035	42x25x15.4	R7S	A-RD7S0-16-13
A430-15-14 +	1375 (55)	1500	10	415	0.62	0.254	200	0.06	58.5x34x26.9	R72	A-A430-15-14 +
R7S0-16-16	1600 (98)	1600	12.8	819	0.63	0.293	200	0.035	42x25x15.4	R7S	A-RD7S0-16-16
R9G0-16-22	2200 (134)	1600	27.4	3750	0.79	0.088	150	0.02	73.5x47x27.4	R9G	A-RD9G0-16-22
R9G0-14-26 +	2600 (100)	1400	38	7220	0.58	0.120	190	0.018	73.5x47x27.4	R9G	A-RD9G0-14-26 +
RA20-12-48	4800 (98)	1200	44.6	9945	0.65	0.063	190	0.013	99x62x34	RA2	A-RDA20-12-48
RBK8-16-63	6300 (100)	1600	115.9	67200	0.688	0.036	190	0.0115	111x73x38	RB2	A-RDBK8-16-63
RBS8-16-72	7200 (84)	1600	115.9	67200	0.704	0.0479	190	0.0095	111x73x26.5	RBS	A-RDBS8-16-72
RB20-16-80 +	8000 (68)	1600	79	31200	0.70	0.035	190	0.011	111x73x38	RB2	A-RDB20-16-80 +
RDS8-12-10	10000 (90)	1200	111	61600	0.64	0.023	175	0.008	144x99.5x26.9	RDS	A-RDDS8-12-10
Up to 2600V
R620-24-30	300 (140)	2400	5.5	125	0.92	0.88	150	0.095	42x19x14	R62	A-RD620-24-30
R620-30-35 +	345 (100)	3000	5	125	0.84	0.94	150	0.07	42x19x14	R62	A-RD620-30-35 +
R620-24-40	400 (130)	2400	6	150	0.89	0.74	150	0.095	42x19x14	R62	A-RD620-24-40
R620-22-44 +	440 (110)	2200	5.5	151	0.82	0.82	175	0.07	42x19x14	R62	A-RD620-22-44 +
R620-24-50	500 (115)	2400	6.5	175	0.85	0.63	150	0.095	42x19x14	R62	A-RD620-24-50
R720-30-52 +	520 (100)	3000	8	320	0.90	0.52	150	0.05	58.5x34x26.9	R72	A-RD720-30-52 +
R720-22-70 +	710 (110)	2200	9	405	0.80	0.42	175	0.05	58.5x34x26.9	R72	A-RD720-22-70 +
R7S0-24-08	800 (121)	2400	7.75	300	0.91	0.518	175	0.035	42x25x15.4	R7S	A-RD7S0-24-08
R720-26-09	900 (85)	2600	8.5	301	0.84	0.42	150	0.055	58.5x34x26.9	R72	A-RD720-26-09
R7S0-24-12	1200 (86)	2400	9	337	0.831	0.441	175	0.035	42x25x15.4	R7S	A-RD7S0-24-12
R7S0-24-15	1500 (98)	2400	14	817	0.694	0.345	200	-	42x25x15.4	R7S	A-RD7S0-24-15
R820-26-16	1600 (82)	2600	12.95	699	0.68	0.247	175	0.035	58.5x34x26.9	R82	A-RD820-26-16
R9G0-36-17 +	1700 (60)	3600	20	2000	0.74	0.330	150	0.018	73.5x47x27.4	R9G	A-RD9G0-36-17 +
R9G0-32-18	1800 (110)	3200	19.6	1920	0.814	0.224	175	0.02	73.5x47x27.4	R9G	A-RD9G0-32-18
R9G0-36-18 +	1800 (80)	3600	21.5	2300	0.69	0.320	175	0.018	73.5x47x27.4	R9G	A-RD9G0-36-18 +
R9G0-22-21	2100 (118)	2200	22	2002	0.912	0.089	175	0.02	73.5x47x27.4	R9G	A-RD9G0-22-21
R9G0-24-21	2100 (124)	2400	26.5	3510	0.618	0.192	190	0.02	73.5x47x27.4	R9G	A-RD9G0-24-21
R9G0-26-21 +	2100 (75)	2600	26.7	3560	0.68	0.220	175	0.018	73.5x47x27.4	R9G	A-RD9G0-26-21 +
R9G0-24-22 +	2200 (100)	2400	30	4500	0.61	0.200	190	0.018	73.5x47x27.4	R9G	A-RD9G0-24-22 +
A451-22-25	2500 (88)	2200	27.3	2725	0.66	0.128	175	0.025	73.5x47x27.4	R9G	A-A451-22-25
R9S0-26-30	3000 (115)	2600	28.6	3410	0.91	0.089	200	0.015	73.5x47x27.4	R9S	A-RD9S0-26-30
RB20-32-35 +	3500 (115)	3200	57	16200	0.84	0.08	175	0.011	111x73x38	RB2	A-RDB20-32-35 +
RA20-24-36	3600 (100)	2400	36.5	6660	0.66	0.113	175	0.013	99x62x34	RA2	A-RDA20-24-36
RB20-26-38 +	3800 (124)	2600	63	19800	0.71	0.08	185	0.011	111x73x38	RB2	A-RDB20-26-38 +
RBS8-32-45	4500 (94)	3200	62.4	19500	0.786	0.0997	175	0.0095	111x73x26.5	RBS	A-RDBS8-32-45
RBK8-24-50	5000 (80)	2400	87.1	38000	0.680	0.080	175	0.0115	111x73x38	RB2	A-RDBK8-24-50
RAS8-24-54	5450 (90)	2400	115	66125	0.734	0.067	175	0.011	100x63x26	RAS	A-RDAS8-24-54
RBS8-24-56	5680 (78)	2400	98.5	48600	0.680	0.080	175	0.0095	111x73x26.5	RBS	A-RDBS8-24-56
RDS8-25-80	8000 (90)	2500	92.5	4280	0.654	0.0382	175	0.0075	144x99.5x26.9	RDS	A-RDDS8-25-80
RDK8-30-85	8500 (90)	3000	92.5	42800	0.762	0.053	160	0.0063	144x99.5x38	RD2	A-RDDK8-30-85
Up to 4500V
R720-44-06	600 (85)	4400	7	204	0.92	0.61	150	0.055	58.5x34x26.9	R72	A-RD720-44-06
R9G0-44-10 +	1000 (90)	4400	13.4	900	0.91	0.620	150	0.018	73.5x47x27.4	R9G	A-RD9G0-44-10 +
R9G0-40-13 +	1300 (75)	4000	16	1280	0.83	0.470	150	0.018	73.5x47x27.4	R9G	A-RD9G0-40-13 +
RA20-42-25	2500 (100)	4200	25.5	3250	0.74	0.132	150	0.013	99x62x34	RA2	A-RDA20-42-25
RB20-45-30 +	3000 (100)	4500	36	6500	0.79	0.18	170	0.011	111x73x38	RB2	A-RDB20-45-30 +
RBS8-42-35	3500 (89)	4200	77.4	29900	0.77	0.125	150	0.0095	111x73x26.5	RBS	A-RDBS8-42-35
RBK8-45-40	4000 (80)	4500	65.5	17900	0.75	0.133	175	0.0115	110.5x73x38	RBK	A-RDBK8-45-40
RBS8-45-45	4500 (80)	4500	85	36125	0.75	0.133	175	0.0095	111x73x26.5	RBS	A-RDBS8-45-45
RBK8-45-40	4000 (80)	4500	65.5	17900	0.75	0.133	175	0.0115	110.5x73x38	RBK	A-RDBK8-45-40
Up to 6500V
R820-65-06	600 (100)	6500	6.87	236	0.78	1.27	150	0.035	58.5x34x26.9	R82	A-RD820-65-06
R9G0-54-12	1200 (102)	5400	14.6	1066	1.07	0.323	150	0.02	73.5x47x27.4	R9G	A-RD9G0-54-12
R9G0-65-14	1360 (80)	6500	15.25	1116	0.793	0.521	150	0.02	73.5x47x27.4	R9G	A-RD9G0-65-14
RA20-54-20	2000 (99)	5400	21.8	2376	0.96	0.207	150	0.013	99x62x34	RA2	A-RDA20-54-20
RBK8-65-25	2500 (85)	6500	61	18600	0.79	0.238	150	0.0115	110.5x73x38	RBK	A-RDBK8-65-25
RBS8-65-28	2850 (85)	6500	61	18600	0.79	0.238	150	0.0095	111x73x26.5	RBS	A-RDBS8-65-28
RDK8-60-40	4000 (68)	6000	55.5	12800	1.130	0.117	150	0.0075	144x99.5x38	RD2	A-RDDK8-60-40

정류기 다이오드 부품 번호 안내서:

BS8

A	–	AS ENERGI^TM
RD	–	제품 그룹: 다이오드 디스크.
BS8	–	유형 번호.
42	–	전압 등급 (V_RRM x 100).
35	–	전류 등급 I_T(AV), Amp.
+	–	이전 버전 다이오드.

고전력 반도체 AS ENERGI^TM

당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGI^TM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

비디오: 디스크형 고전력 정류기 다이오드

정류기 다이오드 사진:

디스크형 전원 정류 다이오드에 대한 설치 권장 사항:

다이오드와 쿨러의 맞닿는 표면 간의 열전달 및 전기적 접촉의 신뢰성은 전체 온도 범위에서 적절한 토크 (조임 힘)에 의해 보장됩니다.

조립 전, 비주얼 검사 (1)를 통해 접촉 표면에 기계적 손상이 있는지 확인하고 알콜로 닦기 (2) (톨루엔, 가솔린, 아세톤).

검사 후, 현재 접촉부 (리드)를 고정하고 구조 정렬을 고정할 핀을 설치하십시오.

열전달 매개변수를 개선하기 위해 조립 전, 실리콘 열전도성 페이스트를 얇은 층으로 윤활 (3)하는 것이 권장되며, 이는 설치의 필수 조건은 아닙니다.

다이오드 (3)를 설치하고, 쿨러의 두 번째 부분, 유리섬유 절연체 및 압축 와셔를 설치하십시오.

트래버스를 (4) 통과시키고 너트를 고르게 조임하십시오. 접촉 표면의 불일치 및 평탄도를 확인하십시오.

부품이 충분히 조여져 있지만 이동 가능한 상태일 때, 쿨러를 평평한 표면에 놓고 전체 인접 평면의 평행도 허용오차를 확인하는 것이 좋습니다 (5).

각각의 너트를 차례로 (약 1/4회전) 끝까지 조이십시오 (6). 트래버스의 변형량이 달성된 조임력이 요구되는 것과 일치하는지 여부를 결정합니다.

설치 후, 고정 장치(너트 및 와셔)는 추가로 부식 방지 처리를 해야 합니다.

전원 다이오드에 대한 팁 및 권장 사항:

전력 다이오드는 모든 매개변수에서 한계 부하로 장시간 작동해서는 안 됩니다. 이 경우, 안전 계수는 장치의 필요한 신뢰성 수준에 따라 결정됩니다.

고장 난 전력 다이오드는 교체되는 다이오드의 매개변수와 일치하는 다이오드로 교체해야 합니다.

주변 온도가 상승된 환경에서 작동할 때는 과냉각이 제공되어야 합니다.

적절한 열 방출을 보장하기 위해 전력 다이오드와 쿨러를 주기적으로 청소하여 먼지와 오염 물질을 제거하는 것이 권장됩니다.

병렬로 연결된 전력 다이오드 간의 전류를 균등하게 분배하려면 유도 전류 분배기(종종 비틀어진 토로이드 와이어)를 사용해야 합니다. 가장 일반적인 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 전력 다이오드입니다. 이 경우 전류 분배기의 효율성은 자기 와이어의 단면적으로 결정됩니다.

전력 다이오드를 직렬로 연결할 때 전압 불균형을 방지하려면 각 다이오드와 병렬로 연결된 션트 저항기를 사용해야 합니다. 과도 조건에서 전압 평형을 유지하려면 각 다이오드에 병렬로 커패시터를 연결해야 합니다.

작동 중 고전압이 걸린 전력 다이오드를 만지는 것은 절대 금지입니다.
