사이리스터 모듈 MT3, MT4, MT5

전원 SRC 듀얼 사이리스터 모듈 MT AS ENERGI^TM는 두 개의 반도체 사이리스터(타입 사이리스터-사이리스터)가 있는 모놀리식 설계로 115A에서 최대 1250A의 부하와 최대 6500V의 역 펄스 전압을 가진 DC 및 AC 회로에서 작동합니다.

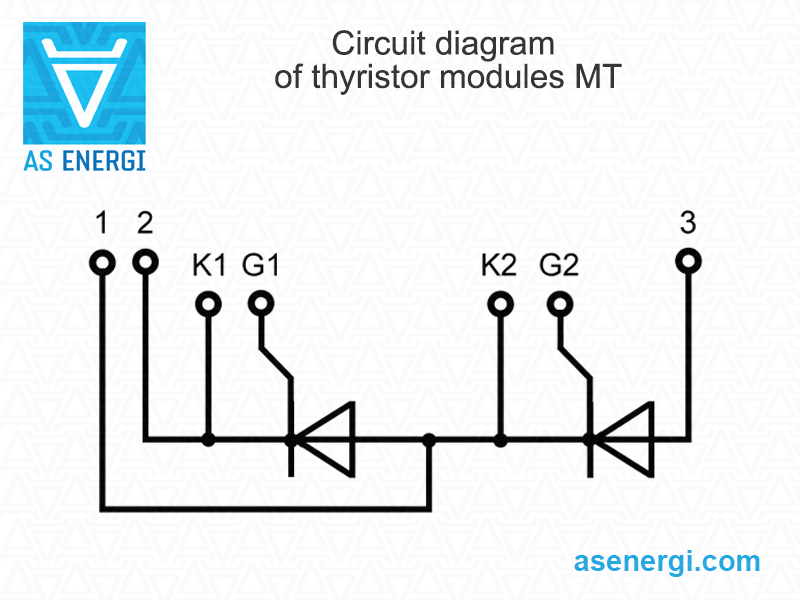

모듈의 연결 다이어그램: MT3 – 하프 브리지; MT4 – 공통 음극 회로; MT5 – 공통 양극 회로.

설계 특징과 안정적인 파라미터 갈바닉 분리로 인해 고전류 전환 시 MT의 저주파 사이리스터 모듈의 높은 에너지-열 순환 저항 및 안정적인 작동이 달성됩니다:

• 전위가 없는 베이스와 리드 사이의 절연체의 유전체 강도는 일반 기후 조건에서 3600V, 습도가 높을 경우 1500V에 도달합니다;
• 하우징은 불연성 열가소성 폴리머로 만들어졌습니다;
• 주 리드와 제어 리드 사이의 절연 절연 내전압은 일반 기후 조건에서는 2500V, 습도가 높을 때는 1500V에 도달합니다;
• 정상적인 기후 조건에서 전위가 없는 베이스와 출력 사이의 절연 저항은 최소 50МОm, 높은 습도에서는 5МОm 이상입니다;
• 정상적인 기후 조건에서 주 리드와 제어 리드 사이의 절연 저항은 최소 1000МОm 이상, 높은 습도에서는 100МОm 이상이어야 합니다;

사이리스터 모듈 MT3, MT4, MT5는 하우징의 관통 마운팅 구멍을 통해 나사로 고정하는 클램핑 설계를 채택하고 있습니다. 전선은 펄스 직류 전압을 측정하기 위한 테스트 포인트가 있는 니켈 도금 단자로 고정됩니다. 메인 리드는 케이스 상단에 있으며 1,2,3으로 번호가 매겨져 있습니다. 제어 리드는 다이어그램에 G1, G2로 표시되어 있습니다. 추가 음극은 다이어그램에 K1, K2로 표시됩니다.

사이리스터 모듈을 장착할 때는 결합 표면의 조임에 특별한 주의를 기울여야 하며, 0.03mm 이상의 오목한 부분은 허용되지 않습니다.

추가 냉각(라디에이터 또는 쿨러 사용)을 장착하기 위해 사이리스터 전위가 없는 모듈의 하우징에 장착 구멍이 제공됩니다. 모듈과 냉각 요소 사이에는 열 페이스트로 윤활 처리된 특수 열 전도성 기판을 사용해야 합니다.

사이리스터 모듈 MT3, MT4, MT5는 전력 및 제어 장치, 전력 조정기, AC 조정기, 인버터, 모터 시동기 및 제어 장치, 용광로 또는 화학 공정의 온도 제어기, 용접 장비 등 다양한 전력 설비에 사용됩니다.

TI의 모듈은 거의 모든 위상 제어 또는 정류기 애플리케이션을 위한 여러 듀얼 및 단일 디바이스 토폴로지로 제공됩니다.

당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.

사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
