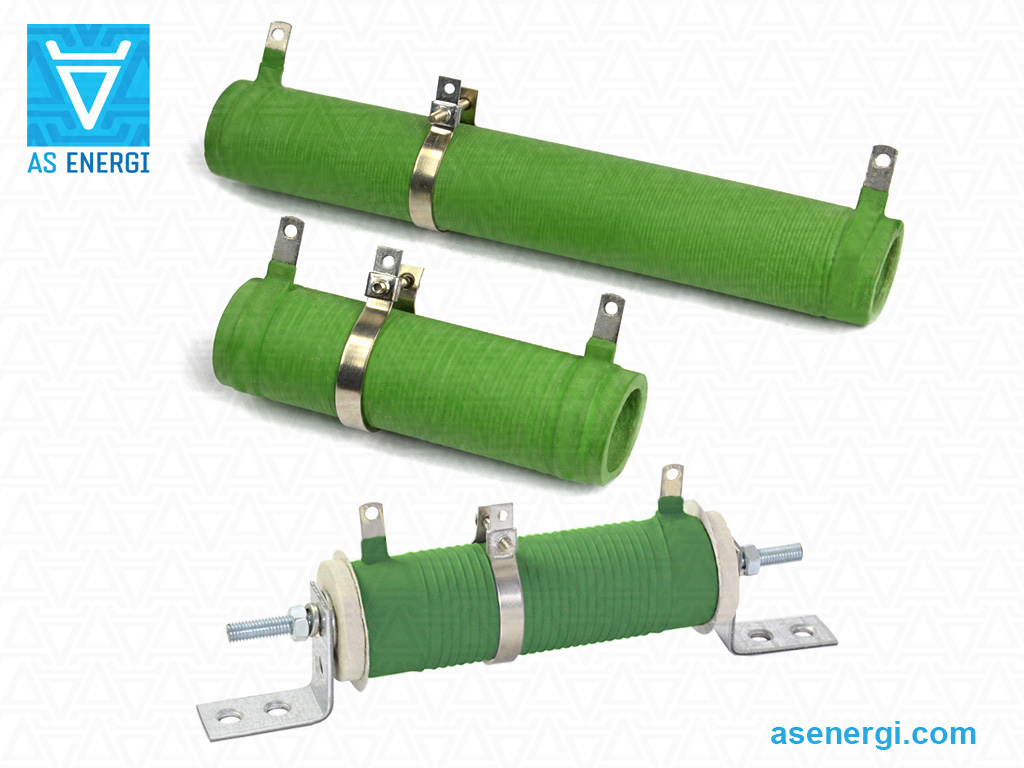

권선 튜브형 가변 저항기 7.5W - 160W 및 실장 키트

와이어와운드 조정식 (조절 가능, 가변) 고전력 저항기는 튜브형 APT (RX20, RXG) 시리즈로, 정격 저항은 1 Ohm에서 100 kOhm까지, 저항기 소산 전력은 7.5W에서 160W까지입니다.

저항기는 AC 및 DC 회로에서 전류 제한 및 전압 분배를 위해 설계되었습니다.

와이어와운드 튜블러 저항기는 정격 전력에 따라 주문할 수 있습니다: 7.5W, 10W, 15W, 25W, 50W, 75W, 100W, 160W. 특정 정격 전력을 가진 저항기는 개별 주문에 따라 제조할 수도 있습니다.

권선 튜브형 가변 저항기용 데이터시트 PDF.

저항의 저항 값은 E24 시리즈를 따릅니다..

구조적으로 저항기는 튜브형 세라믹 코어로 구성되어 있으며, 그 위에 콘스탄탄(저저항 저항기) 또는 니크롬(고저항 저항기) 와이어가 감겨 있습니다. 저항기는 내열성 및 방습성 절연 페인트로 코팅됩니다.

저항기 저항은 이동식 클램핑 칼라(이동 접점)의 위치를 케이스(튜브) 따라 이동시켜 조정됩니다. 클램핑 칼라와 저항기 와이어 코일 간의 접촉은 케이스의 페인트가 없는 부분에 의해 이루어집니다.

접점, 저항기 리드는 단단하며, 나사 구멍이 있는 테이프 유형 또는 도체 납땜을 위한 것입니다. 장착 방식은 힌지식입니다. 패널에 저항기를 장착하는 것은 패스너 세트에 의해 제공됩니다. 저항 허용 오차는 ±5%, ±10%입니다.

최대 동작 전압은 AC에서 1000V, DC에서는 1400V입니다. 동작 환경 온도는 +155°C를 초과하지 않으며(이때 전력은 명목 전력의 60%로 감소), 한계 온도는 +250°C입니다. 와이어 저항기의 절연 저항은 최소 1000 MOhm입니다. 작동 시간은 최소 15000시간입니다.

계산기를 사용하여 저항기가 직렬 또는 병렬로 연결될 때 총 저항값과 회로에서의 저항 값을 계산할 수 있습니다.

와이어 튜브 저항기, 시멘트 저항기 및 알루미늄 하우징 저항기의 비교 특성은 비교 표에 나와 있습니다.

자세한 저항기 사양, 전체 및 장착 치수, 장착 키트, 설치 및 운영 권장 사항은 아래 페이지에서 확인할 수 있습니다.

저희 회사는 와이어와운드 튜블러 저항기의 생산 및 판매를 전문으로 하고 있습니다. 모든 제품은 엄격한 품질 관리를 통과하며 필요한 표준을 충족합니다. 저희는 제조업체이기 때문에 최종 제품 가격에 중개인 마진이 포함되지 않으며, 저렴한 가격으로 제공합니다.

저희 회사에서 공급하는 저항기의 보증 기간은 2년입니다. 제품 품질을 증명하는 서류가 제공됩니다.

권선 튜브형 가변 저항기의 최종 가격은 수량, 배송 조건 및 결제 방식에 따라 달라집니다.

권선형 튜브 저항기 구입과 관련하여 궁금한 점이 있으면 다음 주소로 이메일을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

세라믹 권선 관형 가변 저항기의 공칭 범위:

		전력 등급		7.5W ~ 160W
		저항 범위, Ω		1R – 100K
		저항 허용 오차		± 5%, ± 10%
		최대 작동 전압		1400V
		작동 온도		-60°C ... +155°C
		주변 작동 온도 상승		70ºC
전원	Resistance	가격	치수 D×L×H×d, mm	무게
7.5W	1R - 100R	저항기 APT 7.5W 1R - 100R	$5.15 + –	14×35×28×6	16 g
	110R - 910R	저항기 APT 7.5W 110R - 910R	$5.15 + –
	1K - 10K	저항기 APT 7.5W 1K - 10K	$5.00 + –

10W	1.8R - 100R	저항기 APT 10W 1.8R - 100R	$6.15 + –	14×40×28×6	18 g
	110R - 910R	저항기 APT 10W 110R - 910R	$6.15 + –
	1K - 10K	저항기 APT 10W 1K - 10K	$6.15 + –

15W	1.8R - 100R	저항기 APT 15W 1.8R - 100R	$6.15 + –	17×45×31×8	25 g
	110R - 910R	저항기 APT 15W 110R - 910R	$6.15 + –
	1K - 15K	저항기 APT 15W 1K - 15K	$6.15 + –

25W	1.8R - 100R	저항기 APT 25W 1.8R - 100R	$5.86 + –	20×50×35×13	30 g
	110R - 910R	저항기 APT 25W 110R - 910R	$5.65 + –
	1K - 18K	저항기 APT 25W 1K - 18K	$5.65 + –

50W	1.8R - 16R	저항기 APT 50W 1.8R - 16R	$7.29 + –	30×90×43×20	95 g
	18R - 100R	저항기 APT 50W 18R - 100R	$6.65 + –
	110R - 910R	저항기 APT 50W 110R - 910R	$6.43 + –
	1K - 51K	저항기 APT 50W 1K - 51K	$6.65 + –

75W	1.8R - 43R	저항기 APT 75W 1.8R - 43R	$7.86 + –	30×140×43×20	135 g
	47R - 220R	저항기 APT 75W 47R - 220R	$7.79 + –
	230R - 10K	저항기 APT 75W 230R - 10K	$7.51 + –
	11K - 100K	저항기 APT 75W 11K - 100K	$8.01 + –

100W	3.9R - 43R	저항기 APT 100W 3.9R - 43R	$8.65 + –	30×170×43×20	185 g
	47R - 240R	저항기 APT 100W 47R - 240R	$8.08 + –
	250R - 10K	저항기 APT 100W 250R - 10K	$7.79 + –
	11K - 100K	저항기 APT 100W 11K - 100K	$8.08 + –

160W	3.9R - 10K	저항기 APT 160W 3.9R - 10K	$10.00 + –	30×220×43×20	245 g

저항기 부품 번호 안내서:

저항기

APT

25W

100R

±10%

저항기	–	제품 이름.
APT	–	조정 가능한 도장 튜브형 저항기 시리즈.
25W	–	정격 전력, 와트.
100R	–	공칭 저항, 옴.
±10%	–	허용 오차.

권선 관형 저항기의 전기 및 기술 사양:

전력 등급	7.5W, 10W, 15W, 25W, 50W, 75W, 100W, 160W
저항 범위, Ω	1R – 100K
일련의 공칭 저항 값	E24, 저항 값 데이터시트
저항 허용 오차	± 5%, ± 10%
정격 전압	V_max = (P_nom × R_nom)^0.5
최대 작동 전압	1400V
작동 온도	-60°C ... +155°C
주변 작동 온도 상승	70ºC
결로 현상이 없는 35°C의 상대 습도	<98%
온도 저항 계수	±500 ppm/°C
모욕 저항	1000 MOhm
평생	15000 시간

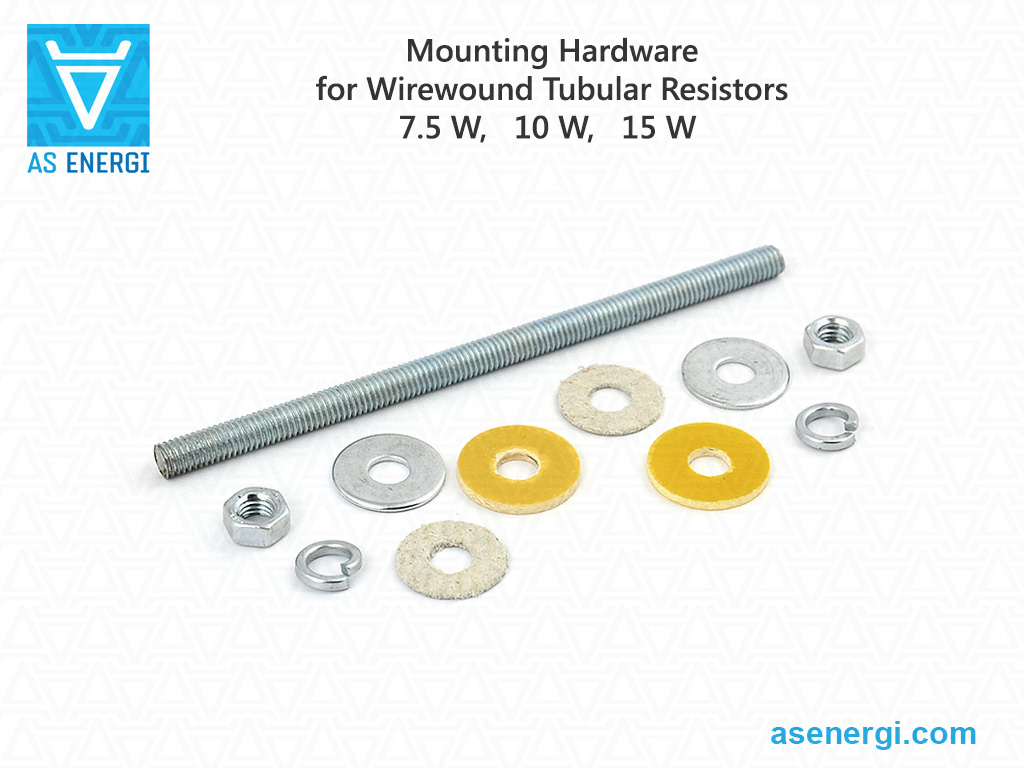

권선 관형 저항기용 실장 하드웨어

마운팅 하드웨어는 저항을 장착하는 데 사용됩니다. 저항기는 마운팅 브래킷(모서리)을 포함한 마운팅 하드웨어 세트와 함께 제공될 수 있으며, 개별적으로 주문해야 합니다.


사진	장착 하드웨어 및 브래킷 시리즈	가격	치수, mm							무게
			나사 바		세라믹 부싱		장착 브래킷	저항기 축과 패널 사이의 크기	저항기와 패널 사이의 크기
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 7.5W	$0.57 + –	55	М5	-	-	-	-	-	8 g
	HDW 10W	$0.57 + –	60		-	-	-	-	-	10 g
	HDW 15W	$0.57 + –	80		-	-	-	-	-	13 g
	HDW 25W	$0.86 + –	90	М5	20	11	25x25x15	20	10.5±1	24 g
	BR 25W (2 개.)	$0.43 + –								17 g
	HDW 50W	$1.14 + –	150	М5	30	18	30x30x15	24	9.5±1	47 g
	BR 50W (2 개.)	$0.50 + –								21 g
	HDW 75W	$1.22 + –	210	М5	30	18	30x30x15	24	9.5±1	55 g
	BR 75W (2 개.)	$0.50 + –								21 g
	HDW 100W	$1.36 + –	245	М5	30	18	30x30x15	24	9.5±1	58 g
	BR 100W (2 개.)	$0.50 + –								21 g
	HDW 160W	$1.36 + –	300	М5	30	18	30x30x15	24	9.5±1	64 g
	BR 160W (2 개.)	$0.50 + –								21 g

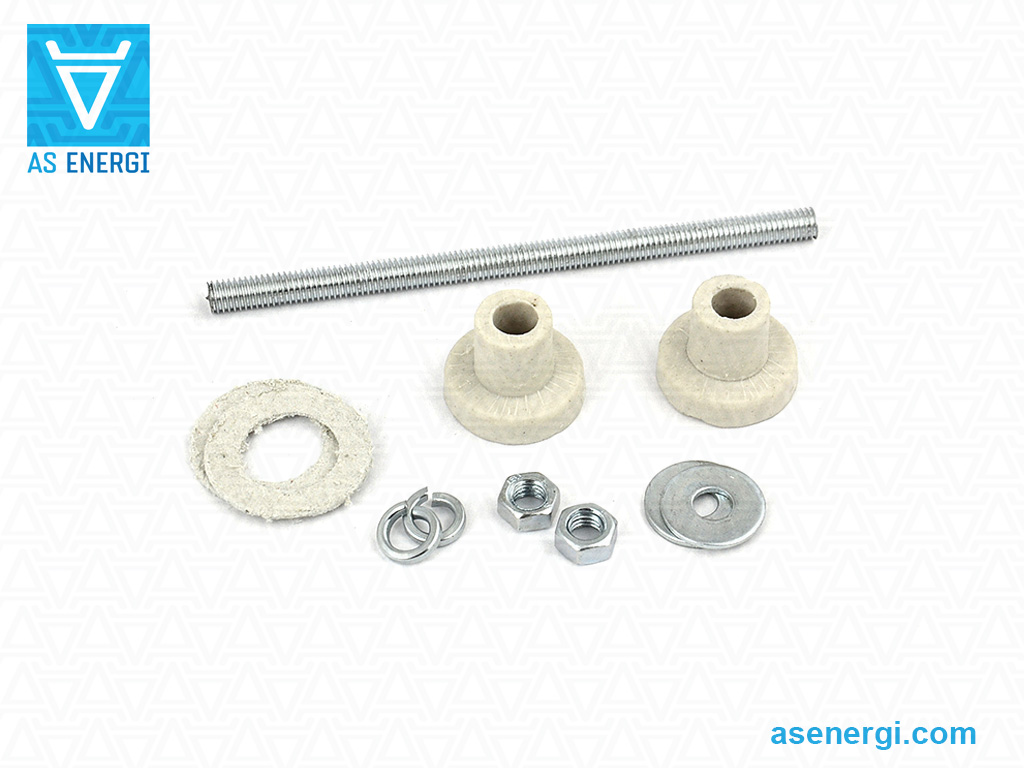

권선 관형 저항기용 실장 하드웨어의 완성도


항목	7.5, 10, 15 Watt	25, 50, 75, 100, 160 Watt
나사산 로드 M5	1 개.	1 개.
세라믹 부싱	-	2 개.
나사 너트 M5	2 개.	2 개.
플랫 와셔	2 개.	2 개.
스프링 와셔	2 개.	2 개.
석면 세척기	2 개.	2 개.
텍스토라이트 와셔	2 개.	-
대괄호(모서리)	-	2 개.

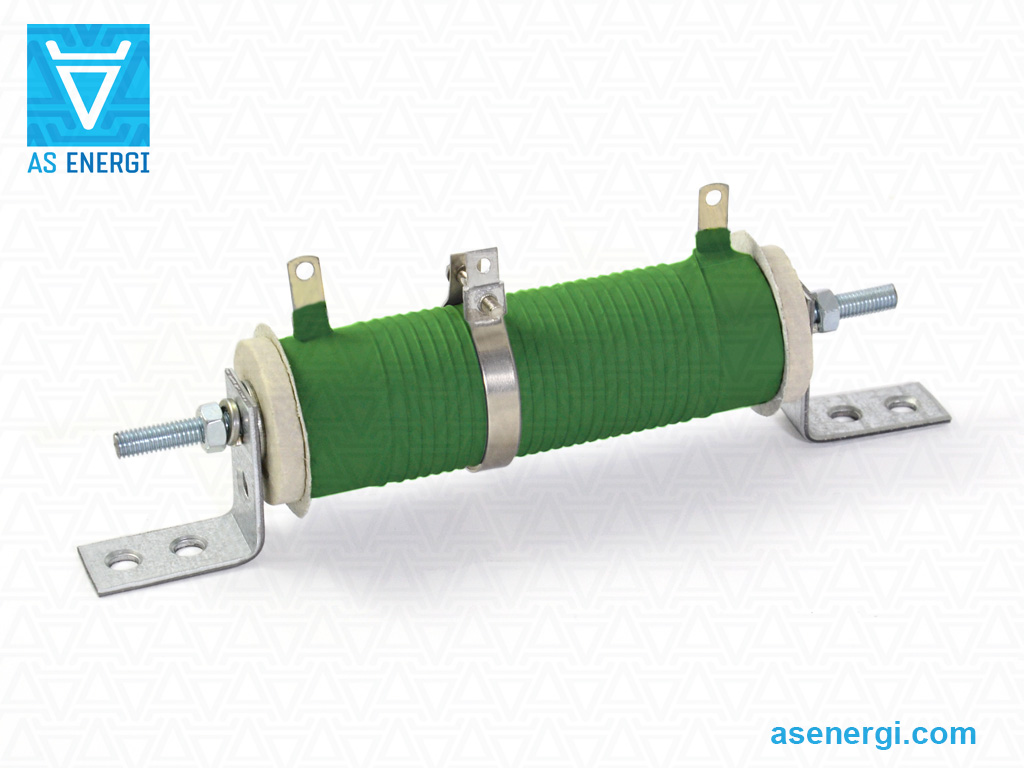

튜브 저항기의 설치 방법

저항기의 기계적 요인의 영향으로 힌지 설치 방식이 적용됩니다. 저항은 마운팅 하드웨어를 통해 마운팅 플레이트에 고정됩니다:

저항 전력 3에서 25 와트 – 장착 스터드 양 끝에 캔틸레버 또는 두 개의 브래킷으로 장착
저항 전력 50에서 160 와트 – 장착 스터드 양 끝에 두 개의 브래킷만 사용

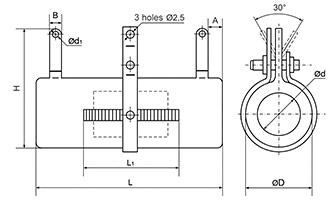

권선 튜브형 가변 저항기의 전체 및 실장 치수:

시리즈	L, mm	L₁, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm	저항기 도면
저항기 7.5W	35	17	14	28	6	2	4.5	3.5
저항기 10W	40	20	14	28	6
저항기 15W	45	23	17	31	8
저항기 25W	50	30	20	35	13
저항기 50W	90	65	30	43	20	3	6	4.5
저항기 75W	140	110
저항기 100W	170	144
저항기 160W	220	175

AS ENERGI의 권선 관형 세라믹 전력 저항기

저희 회사는 고정형 및 조정 가능한 와이어 와운드 튜브 저항기의 제조 및 판매를 전문으로 합니다.
저희는 저항기를 어떤 수량으로든 판매하며, 대량 주문 시 가격이 더 저렴해집니다.
저희는 고객의 신뢰를 얻었으며, 전 세계에 제품을 공급하고 있습니다.

권선 튜브형 저항기를 구입하려면 다음 주소로 이메일 요청을 보내십시오:

[email protected]

그리고 배송을 위한 상업적 제안을 제공합니다.

권선 튜브형 가변 저항기용 데이터시트(PDF 사양):

권선 튜브형 가변 저항기용 데이터시트 PDF

저항기 사용 및 작동 가이드:

저항기의 리드에 특수 설계된 구멍에 전선을 납땜하십시오.
저항기를 장비에 설치할 때는 Sn40Pb60 납을 사용하는 것이 좋습니다. 인두 팁 온도는 300°C입니다. 인두의 출력은 65W입니다. 플럭스는 중량 기준으로 로진 25%, 이소프로필 또는 에틸 알콜 75%로 구성되어야 합니다. 납땜 시간은 5초입니다.
저항기에 공급할 수 있는 전압은 명목 (또는 허용) 전력 P_nom과 명목 저항 R_nom을 바탕으로 계산된 값을 초과해서는 안 됩니다. 계산식은 다음과 같습니다:
V_max = (P_nom × R_nom)^0.5
공진 주파수 값 - 1500 Hz.
95%의 작업 자원 - 30,000 시간.
다음 조성의 가스 환경에서 저항기의 작동은 허용됩니다(폭발 혼합물 형성 없이):
- 질소 – 최대 96%;
- 산소 – 최대 50%;
- 이산화탄소 – 최대 3%;
- 수소 – 최대 20%;
- 헬륨 – 최대 1%;
- 아르곤 – 최대 1.5%.
대기압이 10~5 mm Hg로 감소한 상태에서 저항기의 작동은 허용됩니다.
전압이 500V 이상인 전기 회로에서는 저항기를 장착 지점에 추가 절연 처리를 해야 합니다.
진동 부하가 1~2500 Hz 범위에서 가속도 176.6 m/s² (18g)인 장비에서 저항기를 사용할 경우, 저항기 리드는 절연된 0.5 mm² 단면적의 전선으로 납땜해야 하며, 폴리염화비닐 튜브로 Ø4 mm 직경과 15-20 mm 길이를 사용해야 합니다. 저항기 5-25 W의 경우, Ø5 mm 직경과 15-20 mm 길이를 사용해야 합니다. 50-100 W의 경우입니다.
인장력 값은 20N (2 kgf)이어야 합니다.
공진 주파수가 없어야 하는 주파수 범위의 상한은 1000 Hz입니다.
저항기의 최대 표면 온도는 250°C를 초과하지 않아야 합니다.

저항 전력 감소 그래프:

주변 온도가 정격 값을 초과하면 부하 전력은 경감 곡선에 따라 감소해야 합니다..

고전력 저항기의 성능 비교:

저항기 시리즈		타입	구조	전력, W	저항 범위, Ohm	최대 전압, V	저항 허용오차
	FPT, RX20	수정됨	와이어 튜브형 세라믹	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	조정 가능, 규제	와이어 튜브형 세라믹	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	수정됨	와이어 세라믹 시멘트	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	수정됨	와이어 세라믹, 라디에이터가 장착된 알루미늄 케이스	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
