저항기 100W 권선 튜브형 가변 및 실장 하드웨어

전력 등급		100W
저항 범위		3.9 Ohm – 100 kOhm
저항 허용 오차		±5%, ±10%
가격	저항기 APT 100W 3.9R - 43R	$8.65
	저항기 APT 100W 47R - 240R	$8.08
	저항기 APT 100W 250R - 10K	$7.79
	저항기 APT 100W 11K - 100K	$8.08
치수 D×L×H×d		30×170×43×20 mm
무게		185 g

와이어와운드 조정식 (조절 가능, 가변) 고전력 저항기 APT 시리즈 (조정식 도장된 튜브형 저항기), 방열 전력 100W, 정격 저항 3.9 Ohm에서 100 kOhm까지. 유사 시리즈 저항기는 RX20, RXG입니다. 저항기는 AC 및 DC 회로에서 사용되며, 전류 제한 및 전압 분배를 제공합니다. 특정 정격 전력을 가진 저항기는 개별 주문으로도 제작 가능합니다.

권선 튜브형 가변 저항기의 데이터시트 PDF.

저항기의 저항 값은 E24 시리즈를 따릅니다.

구조적으로, 저항기는 세라믹 튜브 코어에 콘스탄탄(저저항 저항기) 또는 니크롬(고저항 저항기) 와이어가 감겨져 있습니다. 저항기는 내열성 및 습기 저항성 절연 페인트로 코팅됩니다.

저항기의 저항은 케이스(튜브)를 따라 이동 클램핑 칼라(이동 접점)의 위치를 변경하여 조정됩니다. 클램핑 칼라와 저항기 와이어 코일 간의 접촉은 케이스의 페인트가 없는 면에서 제공합니다.

연결 단자, 저항기 리드선은 단단한 테이프 타입으로 나사 구멍이 있거나 전선 납땜용으로 제공됩니다. 장착 방식은 힌지형입니다. 저항기의 패널 장착은 장착 키트에 의해 제공됩니다. 저항 오차는 ±5%, ±10%입니다.

최대 작동 전압은 AC에서 1000V, DC에서 1400V입니다. 높은 온도에서의 작동 환경은 +155°C를 초과할 수 없으며 (이때 전력은 명목 전력의 60%로 감소), 제한 온도는 +250°C입니다. 와이어 저항기의 절연 저항은 최소 1000 MOhm입니다. 작동 시간은 최소 15000시간입니다.

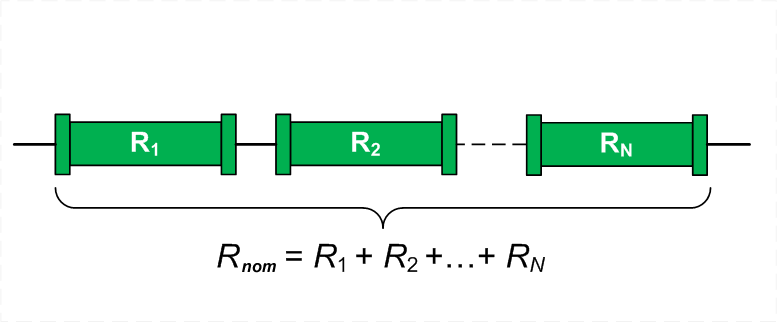

계산기를 사용하여 저항기를 병렬 또는 직렬로 연결했을 때의 총 저항 및 회로에서 저항기의 저항을 계산하는 것이 편리합니다.

와이어 튜브 저항기, 시멘트 저항기 및 알루미늄 하우징 저항기의 비교 특성은 비교 표에 나와 있습니다.

저항기의 세부 사양, 전체 및 장착 치수, 장착 키트, 설치 및 작동 권장 사항은 아래 페이지에서 확인할 수 있습니다.

저희 회사는 와이어와운드 튜브형 저항기를 생산 및 판매하고 있습니다. 모든 제품은 엄격한 품질 관리를 거쳐 필요한 표준을 충족합니다. 저희는 제조업체이기 때문에 최종 제품의 가격에는 딜러 마진이 포함되지 않으며, 저렴한 가격에 제공합니다.

저희 회사에서 공급하는 100W 저항기의 보증 기간은 2년입니다. 제품의 품질을 입증하는 서류가 제공됩니다.

100W 권선 튜브형 가변 저항기의 최종 가격은 수량, 배송 조건 및 결제 방식에 따라 달라집니다.

권선형 튜브 저항기 100W 구매와 관련하여 궁금한 점이 있으면 다음 주소로 이메일 요청을 보내주세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

세라믹 권선 관형 가변 저항기 100W의 공칭 범위:

3.9 Ohm – 100 Ohm		110 Ohm – 3.3 kOhm		750 Ohm – 100 kOhm
공칭	가격	공칭	가격	공칭	가격
APT 100W 3.9 Ohm	$8.65 + –	APT 100W 110 Ohm	$8.08 + –	APT 100W 3.6 kOhm	$7.79 + –
APT 100W 4.3 Ohm	$8.65 + –	APT 100W 120 Ohm	$8.08 + –	APT 100W 3.9 kOhm	$7.79 + –
APT 100W 4.7 Ohm	$8.65 + –	APT 100W 130 Ohm	$8.08 + –	APT 100W 4.3 kOhm	$7.79 + –
APT 100W 5.0 Ohm	$8.65 + –	APT 100W 150 Ohm	$8.08 + –	APT 100W 4.7 kOhm	$7.79 + –
APT 100W 5.1 Ohm	$8.65 + –	APT 100W 160 Ohm	$8.08 + –	APT 100W 5 kOhm	$7.79 + –
APT 100W 5.6 Ohm	$8.65 + –	APT 100W 180 Ohm	$8.08 + –	APT 100W 5.1 kOhm	$7.79 + –
APT 100W 6.2 Ohm	$8.65 + –	APT 100W 200 Ohm	$8.08 + –	APT 100W 5.6 kOhm	$7.79 + –
APT 100W 6.8 Ohm	$8.65 + –	APT 100W 220 Ohm	$8.08 + –	APT 100W 6.2 kOhm	$7.79 + –
APT 100W 7.5 Ohm	$8.65 + –	APT 100W 240 Ohm	$8.08 + –	APT 100W 6.8 kOhm	$7.79 + –
APT 100W 8.2 Ohm	$8.65 + –	APT 100W 270 Ohm	$7.79 + –	APT 100W 7.5 kOhm	$7.79 + –
APT 100W 9.1 Ohm	$8.65 + –	APT 100W 300 Ohm	$7.79 + –	APT 100W 8.2 kOhm	$7.79 + –
APT 100W 10 Ohm	$8.65 + –	APT 100W 330 Ohm	$7.79 + –	APT 100W 9.1 kOhm	$7.79 + –
APT 100W 11 Ohm	$8.65 + –	APT 100W 360 Ohm	$7.79 + –	APT 100W 10 kOhm	$7.79 + –
APT 100W 12 Ohm	$8.65 + –	APT 100W 390 Ohm	$7.79 + –	APT 100W 11 kOhm	$8.08 + –
APT 100W 13 Ohm	$8.65 + –	APT 100W 430 Ohm	$7.79 + –	APT 100W 12 kOhm	$8.08 + –
APT 100W 15 Ohm	$8.65 + –	APT 100W 470 Ohm	$7.79 + –	APT 100W 13 kOhm	$8.08 + –
APT 100W 16 Ohm	$8.65 + –	APT 100W 500 Ohm	$7.79 + –	APT 100W 15 kOhm	$8.08 + –
APT 100W 18 Ohm	$8.65 + –	APT 100W 510 Ohm	$7.79 + –	APT 100W 18 kOhm	$8.08 + –
APT 100W 20 Ohm	$8.65 + –	APT 100W 560 Ohm	$7.79 + –	APT 100W 20 kOhm	$8.08 + –
APT 100W 22 Ohm	$8.65 + –	APT 100W 620 Ohm	$7.79 + –	APT 100W 22 kOhm	$8.08 + –
APT 100W 24 Ohm	$8.65 + –	APT 100W 680 Ohm	$7.79 + –	APT 100W 24 kOhm	$8.08 + –
APT 100W 27 Ohm	$8.65 + –	APT 100W 750 Ohm	$7.79 + –	APT 100W 27 kOhm	$8.08 + –
APT 100W 30 Ohm	$8.65 + –	APT 100W 820 Ohm	$7.79 + –	APT 100W 30 kOhm	$8.08 + –
APT 100W 33 Ohm	$8.65 + –	APT 100W 910 Ohm	$7.79 + –	APT 100W 33 kOhm	$8.08 + –
APT 100W 36 Ohm	$8.65 + –	APT 100W 1 kOhm	$7.79 + –	APT 100W 36 kOhm	$8.08 + –
APT 100W 39 Ohm	$8.65 + –	APT 100W 1.1 kOhm	$7.79 + –	APT 100W 39 kOhm	$8.08 + –
APT 100W 43 Ohm	$8.65 + –	APT 100W 1.2 kOhm	$7.79 + –	APT 100W 43 kOhm	$8.08 + –
APT 100W 47 Ohm	$8.08 + –	APT 100W 1.3 kOhm	$7.79 + –	APT 100W 47 kOhm	$8.08 + –
APT 100W 50 Ohm	$8.08 + –	APT 100W 1.5 kOhm	$7.79 + –	APT 100W 50 kOhm	$8.08 + –
APT 100W 51 Ohm	$8.08 + –	APT 100W 1.6 kOhm	$7.79 + –	APT 100W 51 kOhm	$8.08 + –
APT 100W 56 Ohm	$8.08 + –	APT 100W 1.8 kOhm	$7.79 + –	APT 100W 56 kOhm	$8.08 + –
APT 100W 62 Ohm	$8.08 + –	APT 100W 2 kOhm	$7.79 + –	APT 100W 62 kOhm	$8.08 + –
APT 100W 68 Ohm	$8.08 + –	APT 100W 2.2 kOhm	$7.79 + –	APT 100W 68 kOhm	$8.08 + –
APT 100W 75 Ohm	$8.08 + –	APT 100W 2.4 kOhm	$7.79 + –	APT 100W 75 kOhm	$8.08 + –
APT 100W 82 Ohm	$8.08 + –	APT 100W 2.7 kOhm	$7.79 + –	APT 100W 82 kOhm	$8.08 + –
APT 100W 91 Ohm	$8.08 + –	APT 100W 3 kOhm	$7.79 + –	APT 100W 91 kOhm	$8.08 + –
APT 100W 100 Ohm	$8.08 + –	APT 100W 3.3 kOhm	$7.79 + –	APT 100W 100 kOhm	$8.08 + –

저항기 100W용 부품 번호 안내서:

저항기

APT

100W

500 Ohm

±10%

저항기	–	제품 이름.
APT	–	조정 가능한 도장 튜브형 저항기 시리즈.
100W	–	정격 전력, 와트.
500 Ohm	–	공칭 저항, Ohm.
±10%	–	허용 오차.

권선 관형 저항기 100W의 전기 및 기술 사양:

전력 등급	100W
저항 범위	3.9 Ohm – 100 kOhm
일련의 공칭 저항 값	E24, 저항 값 데이터시트
저항 허용 오차	± 5%, ± 10%
정격 전압	V_max = (P_nom × R_nom)^0.5
최대 작동 전압	1400V
작동 온도	-60°C ... +155°C
주변 작동 온도 상승	70ºC
결로 현상이 없는 35°C의 상대 습도	<98%
온도 저항 계수	±500 ppm/°C
모욕 저항	1000 MOhm
평생	15000 시간

권선 관형 저항기용 실장 하드웨어

마운팅 하드웨어는 저항을 장착하는 데 사용됩니다. 저항기는 마운팅 브래킷(모서리)을 포함한 마운팅 하드웨어 세트와 함께 제공될 수 있으며, 개별적으로 주문해야 합니다.

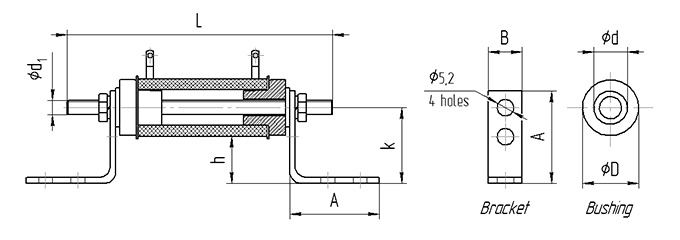

사진	장착 하드웨어 및 브래킷 시리즈	가격	치수, mm							무게
			나사봉		세라믹 부싱		장착 브래킷	저항기 축과 패널 사이의 크기	저항기와 패널 사이의 크기
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 100W	$1.36 + –	245	М5	30	18	30x30x15	24	9.5±1	58 g
	BR 100W (2 개.)	$0.50 + –								21 g

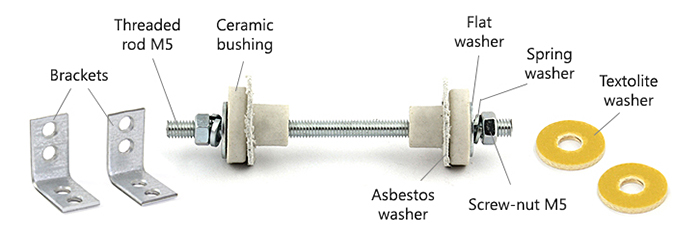

권선 관형 저항기용 실장 하드웨어의 완성도


항목	7.5, 10, 15 와트	25, 50, 75, 100, 160 와트
나사산 로드 M5	1 개.	1 개.
세라믹 부싱	-	2 개.
나사 너트 M5	2 개.	2 개.
플랫 와셔	2 개.	2 개.
스프링 와셔	2 개.	2 개.
석면 세척기	2 개.	2 개.
텍스토라이트 와셔	2 개.	-
대괄호(모서리)	-	2 개.

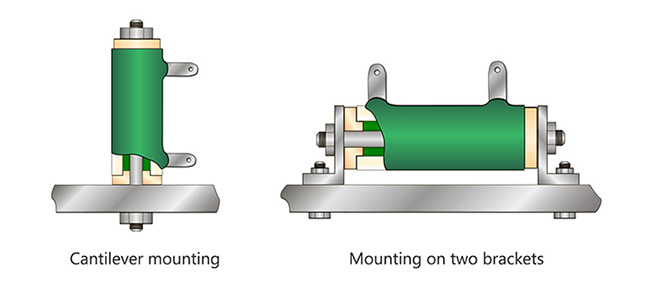

튜브 저항기의 설치 방법

저항기의 기계적 요인의 영향으로 힌지 설치 방식이 적용됩니다. 저항은 마운팅 하드웨어를 통해 마운팅 플레이트에 고정됩니다:

저항기 전력 범위 3에서 25 Watt까지 – 장착 스터드 끝에 한쪽만 또는 양쪽에 두 개의 브래킷을 사용하여 설치
저항기 전력 범위 50에서 160 Watt까지 – 장착 스터드 끝에 두 개의 브래킷만 사용하여 설치

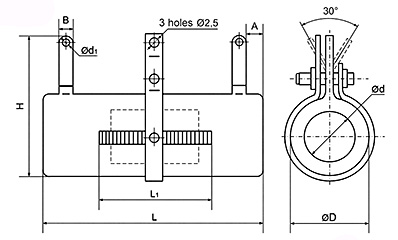

권선 관형 가변 저항기 100W의 전체 및 실장 치수:


L, mm	L₁, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
170	144	30	43	20	3	6	4.5

AS ENERGI의 권선 관형 세라믹 전력 저항기

당사는 권선형 관형 저항기 고정식 및 조정식 제조 및 판매에 종사하고 있습니다.
저항기를 원하는 수량만큼 구매할 수 있으며, 대량 주문 시 가격이 저렴해집니다.
당사는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

권선형 튜브 저항기를 구매하려면 다음 주소로 이메일 요청을 보내세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.

권선 튜브형 가변 저항기용 데이터시트(pdf 사양):

권선 튜브형 가변 고전력 저항기 데이터시트 PDF

저항기 사용 및 운영 가이드:

저항기 리드에 전선을 특별히 설계된 구멍에 납땜하십시오.
저항기를 장비에 설치할 때는 Sn40Pb60 납땜을 사용하는 것이 좋습니다. 납땜 인두의 코어 온도는 300°C입니다. 납땜 인두의 출력은 65W입니다. 플럭스는 중량 기준으로 로진 25%와 이소프로필 또는 에틸 알콜 75%로 구성되어야 합니다. 납땜 시간은 5초입니다.
저항기에 공급할 수 있는 전압은 명목 (또는 허용 가능한) 전력 P_nom과 명목 저항 R_nom을 기준으로 계산된 값보다 초과해서는 안 됩니다. 계산 공식은 다음과 같습니다:
V_max = (P_nom × R_nom)^0.5
공진 주파수 값 - 1500 Hz.
95% 작업 자원 - 30,000 시간.
폭발성 혼합물이 형성되지 않는 한, 다음 구성 요소가 포함된 가스 매체에서 저항기를 사용할 수 있습니다:
- 질소 – 최대 96%;
- 산소 – 최대 50%;
- 이산화탄소 – 최대 3%;
- 수소 – 최대 20%;
- 헬륨 – 최대 1%;
- 아르곤 – 최대 1.5%.
대기압이 10~5 mm Hg로 감소된 상태에서 저항기의 작동은 허용됩니다.
전압이 500V 이상인 전기 회로에서 저항기는 장착 지점에 추가적인 절연을 사용해야 합니다.
1~2500 Hz의 진동 하중이 있고 가속도가 176.6 m/s² (18g)인 장비에서 저항기를 사용할 경우, 저항기 리드는 0.5 mm²의 와이어 단면적과 폴리염화비닐 튜브 Ø4 mm, 길이 15-20 mm로 절연 처리된 전선으로 납땜해야 합니다. 이는 5-25W 저항기에 해당하며, 50-100W 저항기에는 Ø5 mm와 길이 15-20 mm가 필요합니다.
인장 강도 값은 20N (2 kgf)이어야 합니다.
공진 주파수가 없는 주파수 범위의 상한 주파수는 1000 Hz이어야 합니다.
저항기의 최대 표면 온도는 250°C를 초과하지 않아야 합니다.

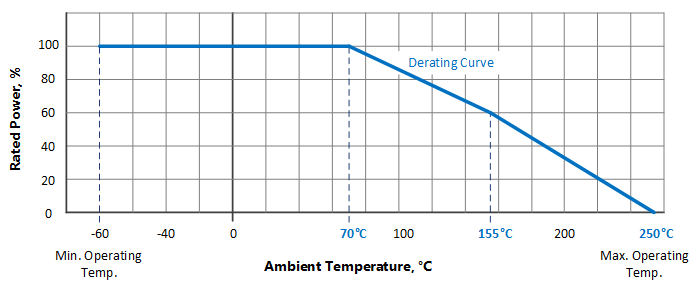

저항 전력 감소 그래프:

주변 온도가 정격 값을 초과하면 부하 전력은 경감 곡선에 따라 감소해야 합니다.

고전력 저항기의 성능 비교:

저항기 시리즈		유형	구조	전력, W	저항 범위, Ohm	최대 전압, V	저항 허용오차
	FPT, RX20	수정됨	와이어 튜브형 세라믹	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	조정 가능, 규제	와이어 튜브형 세라믹	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	수정됨	와이어 세라믹 시멘트	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	수정됨	와이어 세라믹, 라디에이터가 장착된 알루미늄 케이스	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
