저항기 75W 권선 튜브형 가변 및 실장 하드웨어

전력 등급		75W
저항 범위		1.8 Ohm – 100 kOhm
저항 허용 오차		±5%, ±10%
가격	저항기 APT 75W 1.8R - 43R	$7.86
	저항기 APT 75W 47R - 220R	$7.79
	저항기 APT 75W 230R - 10K	$7.51
	저항기 APT 75W 11K - 100K	$8.01
치수 D×L×H×d		30×140×43×20 mm
무게		135 g

와이어 감기 조절 가능한 (조정식, 가변식) 고전력 저항기 APT 시리즈 (조정식 페인트 처리된 튜브형 저항기), 소산 전력 75W, 정격 저항 1.8 Ohm에서 100 kOhm까지. 유사한 시리즈의 저항기는 RX20, RXG입니다. 저항기는 AC 및 DC 회로에서 사용하도록 설계되어, 전류 제한과 전압 분배를 제공합니다. 특정 정격 전력을 가진 저항기도 개별 주문으로 제조할 수 있습니다.

와이어와인드 튜브형 조정식 저항기 데이터시트 PDF.

저항기의 저항 값은 E24 시리즈를 따릅니다.

구조적으로, 저항기는 세라믹 튜브 코어에 콘스탄탄(저저항 저항기) 또는 니크롬(고저항 저항기) 와이어가 감겨 있습니다. 저항기는 내열성과 내습성이 있는 절연 페인트로 코팅되어 있습니다.

저항기 저항은 이동 클램프 칼라(이동 접촉자)를 케이스(튜브)를 따라 이동시켜 조정됩니다. 클램프 칼라와 저항기의 와이어 코일 간의 접촉은 하우징의 비페인트된 면에 의해 제공됩니다.

접촉, 저항기 리드는 단단하고, 나사 구멍이 있는 테이프 타입 또는 전도체 납땜용으로 제공됩니다. 장착 방식은 힌지식입니다. 저항기의 패널 장착은 장착 키트를 통해 제공됩니다. 저항 허용 오차는 ±5%, ±10%입니다.

AC에서의 최대 작동 전압은 1000V, DC에서는 1400V입니다. 고온 환경에서의 작동 온도는 +155°C를 초과하지 않으며(이때 전력은 정격 전력의 60%로 감소), 제한 온도는 +250°C입니다. 와이어 저항기의 절연 저항은 최소 1000 MOhm입니다. 작동 시간은 최소 15000시간입니다.

계산기를 사용하여, 저항기가 병렬 또는 직렬로 연결된 경우의 총 저항과 회로에서의 저항기를 계산할 수 있습니다.

와이어 튜브 저항기, 시멘트 저항기 및 알루미늄 하우징 저항기의 비교 특성은 비교 표에 제시되어 있습니다.

자세한 저항기 사양, 전체 및 장착 치수, 장착 키트, 설치 및 운영 권장 사항은 아래 페이지에 제공됩니다.

당사는 와이어 감기 튜브형 저항기의 생산 및 판매를 전문으로 합니다. 모든 제품은 엄격한 품질 관리 절차를 거쳐 필요한 표준을 충족합니다. 저희는 제조업체이기 때문에 최종 제품의 가격에 딜러 마진이 포함되지 않아 저렴한 가격으로 제공됩니다.

당사에서 공급하는 100W 저항기의 보증 기간은 2년입니다. 제품 품질을 증명하는 문서가 제공됩니다.

75W 권선 튜브형 가변 저항기의 최종 가격은 수량, 배송 조건 및 결제 방식에 따라 달라집니다.

권선 관형 저항기 75W 구매에 관한 질문은 다음 주소로 이메일 요청을 보내주십시오:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

세라믹 권선 관형 가변 저항기 50와트의 정격 범위:

1.8 Ohm – 62 Ohm		68 Ohm – 2.7 kOhm		3 kOhm – 100 kOhm
공칭	가격	공칭	가격	공칭	가격
APT 75W 1.8 Ohm	$7.86 + –	APT 75W 68 Ohm	$7.79 + –	APT 75W 3 kOhm	$7.51 + –
APT 75W 2 Ohm	$7.86 + –	APT 75W 75 Ohm	$7.79 + –	APT 75W 3.3 kOhm	$7.51 + –
APT 75W 2.2 Ohm	$7.86 + –	APT 75W 82 Ohm	$7.79 + –	APT 75W 3.6 kOhm	$7.51 + –
APT 75W 2.4 Ohm	$7.86 + –	APT 75W 91 Ohm	$7.79 + –	APT 75W 3.9 kOhm	$7.51 + –
APT 75W 2.7 Ohm	$7.86 + –	APT 75W 100 Ohm	$7.79 + –	APT 75W 4.3 kOhm	$7.51 + –
APT 75W 3 Ohm	$7.86 + –	APT 75W 110 Ohm	$7.79 + –	APT 75W 4.7 kOhm	$7.51 + –
APT 75W 3.3 Ohm	$7.86 + –	APT 75W 120 Ohm	$7.79 + –	APT 75W 5.0 kOhm	$7.51 + –
APT 75W 3.6 Ohm	$7.86 + –	APT 75W 130 Ohm	$7.79 + –	APT 75W 5.1 kOhm	$7.51 + –
APT 75W 3.9 Ohm	$7.86 + –	APT 75W 150 Ohm	$7.79 + –	APT 75W 5.6 kOhm	$7.51 + –
APT 75W 4.3 Ohm	$7.86 + –	APT 75W 160 Ohm	$7.79 + –	APT 75W 6.2 kOhm	$7.51 + –
APT 75W 4.7 Ohm	$7.86 + –	APT 75W 180 Ohm	$7.79 + –	APT 75W 6.8 kOhm	$7.51 + –
APT 75W 5.0 Ohm	$7.86 + –	APT 75W 200 Ohm	$7.79 + –	APT 75W 7.5 kOhm	$7.51 + –
APT 75W 5.1 Ohm	$7.86 + –	APT 75W 220 Ohm	$7.79 + –	APT 75W 8.2 kOhm	$7.51 + –
APT 75W 5.6 Ohm	$7.86 + –	APT 75W 240 Ohm	$7.51 + –	APT 75W 9.1 kOhm	$7.51 + –
APT 75W 6.2 Ohm	$7.86 + –	APT 75W 270 Ohm	$7.51 + –	APT 75W 10 kOhm	$7.51 + –
APT 75W 6.8 Ohm	$7.86 + –	APT 75W 300 Ohm	$7.51 + –	APT 75W 11 kOhm	$8.01 + –
APT 75W 7.5 Ohm	$7.86 + –	APT 75W 330 Ohm	$7.51 + –	APT 75W 12 kOhm	$8.01 + –
APT 75W 8.2 Ohm	$7.86 + –	APT 75W 360 Ohm	$7.51 + –	APT 75W 13 kOhm	$8.01 + –
APT 75W 9.1 Ohm	$7.86 + –	APT 75W 390 Ohm	$7.51 + –	APT 75W 15 kOhm	$8.01 + –
APT 75W 10 Ohm	$7.86 + –	APT 75W 430 Ohm	$7.51 + –	APT 75W 18 kOhm	$8.01 + –
APT 75W 11 Ohm	$7.86 + –	APT 75W 470 Ohm	$7.51 + –	APT 75W 20 kOhm	$8.01 + –
APT 75W 12 Ohm	$7.86 + –	APT 75W 500 Ohm	$7.51 + –	APT 75W 22 kOhm	$8.01 + –
APT 75W 13 Ohm	$7.86 + –	APT 75W 510 Ohm	$7.51 + –	APT 75W 24 kOhm	$8.01 + –
APT 75W 15 Ohm	$7.86 + –	APT 75W 560 Ohm	$7.51 + –	APT 75W 27 kOhm	$8.01 + –
APT 75W 16 Ohm	$7.86 + –	APT 75W 620 Ohm	$7.51 + –	APT 75W 30 kOhm	$8.01 + –
APT 75W 18 Ohm	$7.86 + –	APT 75W 680 Ohm	$7.51 + –	APT 75W 33 kOhm	$8.01 + –
APT 75W 20 Ohm	$7.86 + –	APT 75W 750 Ohm	$7.51 + –	APT 75W 36 kOhm	$8.01 + –
APT 75W 22 Ohm	$7.86 + –	APT 75W 820 Ohm	$7.51 + –	APT 75W 39 kOhm	$8.01 + –
APT 75W 24 Ohm	$7.86 + –	APT 75W 910 Ohm	$7.51 + –	APT 75W 43 kOhm	$8.01 + –
APT 75W 27 Ohm	$7.86 + –	APT 75W 1 kOhm	$7.51 + –	APT 75W 47 kOhm	$8.01 + –
APT 75W 30 Ohm	$7.86 + –	APT 75W 1.1 kOhm	$7.51 + –	APT 75W 50 kOhm	$8.01 + –
APT 75W 33 Ohm	$7.86 + –	APT 75W 1.2 kOhm	$7.51 + –	APT 75W 51 kOhm	$8.01 + –
APT 75W 36 Ohm	$7.86 + –	APT 75W 1.3 kOhm	$7.51 + –	APT 75W 56 kOhm	$8.01 + –
APT 75W 39 Ohm	$7.86 + –	APT 75W 1.5 kOhm	$7.51 + –	APT 75W 62 kOhm	$8.01 + –
APT 75W 43 Ohm	$7.86 + –	APT 75W 1.6 kOhm	$7.51 + –	APT 75W 68 kOhm	$8.01 + –
APT 75W 47 Ohm	$7.79 + –	APT 75W 1.8 kOhm	$7.51 + –	APT 75W 75 kOhm	$8.01 + –
APT 75W 50 Ohm	$7.79 + –	APT 75W 2 kOhm	$7.51 + –	APT 75W 82 kOhm	$8.01 + –
APT 75W 51 Ohm	$7.79 + –	APT 75W 2.2 kOhm	$7.51 + –	APT 75W 91 kOhm	$8.01 + –
APT 75W 56 Ohm	$7.79 + –	APT 75W 2.4 kOhm	$7.51 + –	APT 75W 100 kOhm	$8.01 + –
APT 75W 62 Ohm	$7.79 + –	APT 75W 2.7 kOhm	$7.51 + –

저항기 75W용 부품 번호 안내서:

저항기

APT

75W

500 Ohm

±10%

저항기	–	제품 이름.
APT	–	조정 가능한 도장 튜브형 저항기 시리즈.
75W	–	정격 전력, 와트.
500 Ohm	–	공칭 저항, Ohm.
±10%	–	허용 오차.

권선 관형 저항기 75W의 전기 및 기술 사양:

전력 등급	75W
저항 범위	1.8 Ohm – 100 kOhm
일련의 공칭 저항 값	E24, 저항 값 데이터시트
저항 허용 오차	± 5%, ± 10%
정격 전압	V_max = (P_nom × R_nom)^0.5
최대 작동 전압	1400V
작동 온도	-60°C ... +155°C
주변 작동 온도 상승	70ºC
결로 현상이 없는 35°C의 상대 습도	<98%
온도 저항 계수	±500 ppm/°C
모욕 저항	1000 MOhm
평생	15000 시간

권선 관형 저항기용 실장 하드웨어

마운팅 하드웨어는 저항을 장착하는 데 사용됩니다. 저항기는 마운팅 브래킷(모서리)을 포함한 마운팅 하드웨어 세트와 함께 제공될 수 있으며, 개별적으로 주문해야 합니다.


사진	장착 하드웨어 및 브래킷 시리즈	가격	치수, mm							무게
			나사막대		세라믹 부싱		장착 브래킷	저항기 축과 패널 사이 크기	저항기와 패널 사이 크기
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 75W	$1.22 + –	210	М5	30	18	30x30x15	24	9.5±1	55 g
	BR 75W (2 개.)	$0.50 + –								21 g

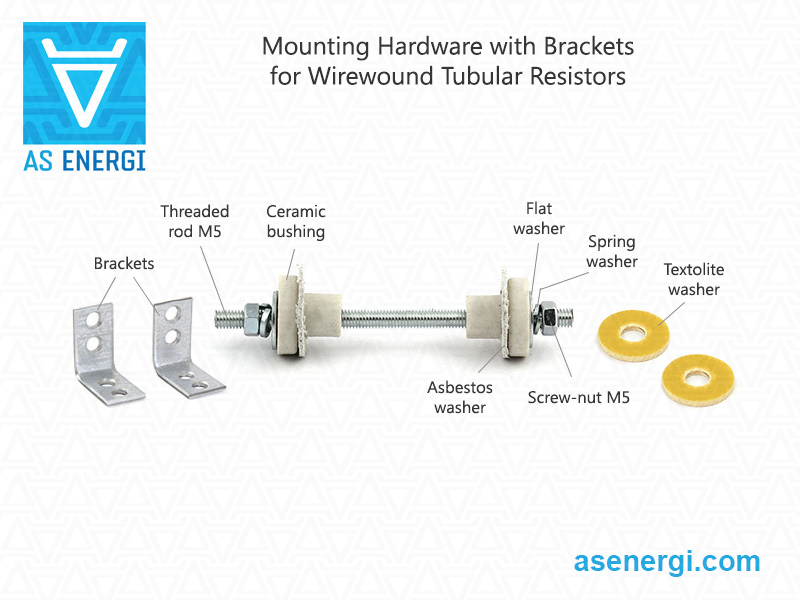

권선 관형 저항기용 실장 하드웨어의 완성도


항목	7.5, 10, 15 와트	25, 50, 75, 100, 160 와트
나사산 로드 M5	1 개.	1 개.
세라믹 부싱	-	2 개.
나사 너트 M5	2 개.	2 개.
플랫 와셔	2 개.	2 개.
스프링 와셔	2 개.	2 개.
석면 세척기	2 개.	2 개.
텍스토라이트 와셔	2 개.	-
대괄호(모서리)	-	2 개.

튜브 저항기의 설치 방법

저항기의 기계적 요인의 영향으로 힌지 설치 방식이 적용됩니다. 저항은 마운팅 하드웨어를 통해 마운팅 플레이트에 고정됩니다:

저항기 전력 3에서 25 Watt – 캐틀리버 방식 또는 장착 스터드 양 끝의 두 브래킷에 장착
저항기 전력 50에서 160 Watt – 장착 스터드 양 끝의 두 브래킷에만 장착

권선 관형 가변 저항기 75W의 전체 및 실장 치수:


L, mm	L₁, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
140	110	30	43	20	3	6	4.5

AS ENERGI의 권선 관형 세라믹 전력 저항기

당사는 권선형 관형 저항기 고정식 및 조정식 제조 및 판매에 종사하고 있습니다.
저항기를 원하는 수량만큼 구매할 수 있으며, 대량 주문 시 가격이 저렴해집니다.
우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

권선형 튜브 저항기를 구매하려면 다음 주소로 이메일 요청을 보내세요:

[email protected]

그리고 배송에 대한 상업적 제안을 제공합니다.

권선 튜브형 가변 저항기용 데이터시트(pdf 사양):

권선 튜브형 가변 고전력 저항기 데이터시트 PDF

저항기 사용 및 작동 가이드:

저항기 리드에 특별히 설계된 구멍에 와이어를 납땜하십시오.
기기에서 저항기를 설치할 때는 Sn40Pb60 납땜을 사용하는 것이 권장됩니다. 인두 심 온도는 300°C입니다. 인두 전력은 65W입니다. 플럭스는 중량 기준으로 로진 25%, 이소프로필 또는 에틸 알콜 75%로 구성되어야 합니다. 납땜 시간은 5초입니다.
저항기에 공급할 수 있는 전압은 명목(또는 허용) 전력 P_nom과 명목 저항 R_nom을 바탕으로 계산된 값을 초과해서는 안 됩니다. 이 값은 다음 공식에 따라 계산됩니다:
V_max = (P_nom × R_nom)^0.5
공진 주파수 값 – 1500 Hz.
95% 작업 자원 – 30,000 시간.
폭발 혼합물이 형성되지 않는 가스 매체의 영향을 받으면서 저항기를 작동하는 것이 허용됩니다. 이 매체의 구성은 다음과 같습니다:
- 질소 – 최대 96%;
- 산소 – 최대 50%;
- 이산화탄소 – 최대 3%;
- 수소 – 최대 20%;
- 헬륨 – 최대 1%;
- 아르곤 – 최대 1.5%.
대기압이 10~5 mm Hg로 감소된 상태에서 저항기를 작동하는 것이 허용됩니다.
전압이 500V 이상인 전기 회로에서 저항기는 장착 지점에 추가 절연 처리가 되어야 합니다.
1~2500 Hz의 진동 하중과 176.6 m/s² (18g)의 가속도에서 기기에서 저항기를 사용할 때, 저항기 리드는 0.5 mm² 와이어 단면을 사용하여 납땜해야 하며, 절연은 폴리클로르비닐 튜브 Ø4 mm, 길이 15-20 mm – 저항기 5-25 W 용, Ø5 mm, 길이 15-20 mm – 저항기 50-100 W 용입니다.
인장 힘 값은 20N (2 kgf)이어야 합니다.
공진 주파수가 없어야 하는 범위의 상한 주파수 – 1000 Hz.
저항기 표면 온도는 250°C를 초과하지 않아야 합니다.

저항 전력 감소 그래프:

주변 온도가 정격 값을 초과하면 부하 전력은 경감 곡선에 따라 감소해야 합니다.

고전력 저항기의 성능 비교:

저항기 시리즈		타입	구조	전력, W	저항 범위, Ohm	최대 전압, V	저항 허용오차
	FPT, RX20	수정됨	와이어 튜브형 세라믹	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	조정 가능, 규제	와이어 튜브형 세라믹	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	수정됨	와이어 세라믹 시멘트	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	수정됨	와이어 세라믹, 라디에이터가 장착된 알루미늄 케이스	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
